Tutorial: Implementación y configuración de Azure Firewall y una directiva en una red híbrida con Azure Portal

  • Artículo

Cuando conecta la red local a una red virtual de Azure para crear una red híbrida, la capacidad de controlar el acceso a los recursos de la red de Azure es parte importante de un plan de seguridad global.

Puede usar Azure Firewall y una directiva de firewall para controlar el acceso de red en una red híbrida con reglas que definen el tráfico de red permitido y denegado.

En este tutorial se crearán tres redes virtuales:

  • VNet-Hub: el firewall está en esta red virtual.
  • VNet-Spoke: la red virtual Spoke representa la carga de trabajo ubicada en Azure.
  • VNet-Onprem: la red virtual local representa una red local. En una implementación real, se puede conectar mediante una conexión VPN o ExpressRoute. Para simplificar, este tutorial usa una conexión de puerta de enlace de VPN y una red virtual ubicada en Azure para representar una red local.

Diagrama del firewall en una red híbrida.

En este tutorial, aprenderá a:

  • Crear la red virtual del centro de firewall
  • Crear la red virtual de tipo hub-and-spoke
  • Crear la red virtual local
  • Configuración e implementación del firewall y la directiva
  • Creación y conexión de las puertas de enlace de VPN
  • Emparejar las redes virtuales de tipo hub-and-spoke
  • Creación de las rutas
  • Creación de las máquinas virtuales
  • Probar el firewall

Si desea usar Azure PowerShell en su lugar para completar este procedimiento, consulte Implementación y configuración de Azure Firewall en una red híbrida con Azure PowerShell.

Requisitos previos

Una red híbrida usa el modelo de arquitectura radial para enrutar el tráfico entre redes virtuales de Azure y redes locales. La arquitectura radial tiene los siguientes requisitos:

  • Para enrutar el tráfico de la subred de radio a través del firewall de centro, puede usar una ruta definida por el usuario (UDR) que apunte al firewall con la opción Virtual network gateway route propagation (Deshabilitar la propagación de rutas de la puerta de enlace de red virtual) deshabilitada. La opción Propagación de rutas de puerta de enlace de red virtual deshabilitada evita la distribución de rutas a las subredes de radio. Esto evita que las rutas aprendidas entren en conflicto con la UDR. Si desea mantener la opción Virtual network gateway route propagation (Deshabilitar la propagación de rutas de la puerta de enlace de red virtual) habilitada, asegúrese de definir rutas específicas para el firewall con el fin de invalidar las que se publican desde el entorno local mediante el protocolo de puerta de enlace de borde.
  • Configure una ruta definida por el usuario en la subred de la puerta de enlace del centro que apunte a la dirección IP del firewall como próximo salto para las redes de radio. No se requiere ninguna ruta definida por el usuario en la subred de Azure Firewall, ya que obtiene las rutas de BGP.

Consulte la sección Creación de rutas en este tutorial para ver cómo se crean estas rutas.

Nota

Azure Firewall debe tener conectividad directa a Internet. Si AzureFirewallSubnet aprende una ruta predeterminada a la red local mediante BGP, debe reemplazarla por una UDR 0.0.0.0/0 con el valor NextHopType establecido como Internet para mantener la conectividad directa a Internet.

Azure Firewall puede configurarse para admitir la tunelización forzada. Para más información, consulte Tunelización forzada de Azure Firewall.

Nota

El tráfico entre redes virtuales emparejadas directamente se enruta directamente aunque una ruta definida por el usuario apunte a Azure Firewall como puerta de enlace predeterminada. Para enviar tráfico de subred a subred al firewall en este escenario, una UDR debe contener el prefijo de red de la subred de destino de forma explícita en ambas subredes.

Si no tiene una suscripción a Azure, cree una cuenta gratuita antes de empezar.

Crear la red virtual del centro de firewall

En primer lugar, cree el grupo de recursos en el que se incluirán los recursos de este tutorial:

  1. Inicie sesión en Azure Portal.
  2. En la página principal de Azure Portal, seleccione Grupos de recursos>Crear.
  3. En Suscripción, seleccione la suscripción.
  4. En Nombre del grupo de recursos, escriba FW-Hybrid-Test.
  5. En Región, seleccione (EE. UU.) Este de EE. UU. . Todos los recursos que cree después deben estar en la misma ubicación.
  6. Seleccione Revisar + crear.
  7. Seleccione Crear.

Ahora cree la red virtual:

Nota:

El tamaño de la subred AzureFirewallSubnet es /26. Para más información sobre el tamaño de la subred, consulte Preguntas más frecuentes sobre Azure Firewall.

  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En Redes, seleccione Red virtuales.
  3. Seleccione Crear.
  4. En Grupo de recursos, seleccione FW-Hybrid-Test.
  5. En Nombre, escriba Vnet-Hub.
  6. En la pestaña Seguridad, seleccione Siguiente.
  7. En Espacio de direcciones IPv4, escriba 10.5.0.0/16.
  8. En Subredes, seleccione Valor predeterminado.
  9. Para Fines de subred, seleccione Azure Firewall.
  10. Para Dirección inicial, escriba 10.5.0.0/26.
  11. Seleccione Guardar.
  12. Seleccione Revisar + crear.
  13. Seleccione Crear.

Ahora cree una segunda subred para la puerta de enlace.

  1. En la página VNet-hub, seleccione Subredes.
  2. Seleccione +Subred.
  3. Para Fines de subred, seleccione Puerta de enlace de red virtual.
  4. En Dirección inicial, escriba 10.5.2.0/26.
  5. Seleccione Agregar.

Crear la red virtual de tipo hub-and-spoke

  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En Redes, seleccione Red virtual.
  3. Seleccione Crear.
  4. En Grupo de recursos, seleccione FW-Hybrid-Test.
  5. En Nombre, escriba VNet-Spoke.
  6. En Región, seleccione (EE. UU.) Este de EE. UU. .
  7. Seleccione Siguiente.
  8. En la pestaña Seguridad, seleccione Siguiente.
  9. En Espacio de direcciones IPv4, escriba 10.6.0.0/16.
  10. En Subredes, seleccione Valor predeterminado.
  11. En Nombre, escriba SN-Workload.
  12. Para Dirección inicial, escriba 10.6.0.0/24.
  13. Seleccione Guardar.
  14. Seleccione Revisar + crear.
  15. Seleccione Crear.

Crear la red virtual local

  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En Redes, seleccione Red virtual.
  3. En Grupo de recursos, seleccione FW-Hybrid-Test.
  4. En Nombre, escriba VNet-OnPrem.
  5. En Región, seleccione (EE. UU.) Este de EE. UU. .
  6. Seleccione Siguiente.
  7. En la pestaña Seguridad, seleccione Siguiente.
  8. En Espacio de direcciones IPv4, escriba 192.168.0.0/16.
  9. En Subredes, seleccione Valor predeterminado.
  10. En Nombre, escriba SN-Corp.
  11. Para Dirección inicial, escriba 192.168.1.0/24.
  12. Seleccione Guardar.
  13. Seleccione Revisar + crear.
  14. Seleccione Crear.

Ahora cree una segunda subred para la puerta de enlace.

  1. En la página VNet-Onprem, seleccione Subredes.
  2. Seleccione +Subred.
  3. Para Fines de subred, seleccione Puerta de enlace de red virtual.
  4. En Dirección inicial, escriba 192.168.2.0/24.
  5. Seleccione Agregar.

Configuración e implementación del firewall

Ahora, implemente el firewall en la red virtual del concentrador de firewall.

  1. En la página principal de Azure Portal, seleccione Crear un recurso.

  2. En la columna de la izquierda, seleccione Redes, busque y seleccione Firewall y luego seleccione Crear.

  3. En la página Creación de un firewall, utilice la tabla siguiente para configurar el firewall:

    Configuración Valor
    Suscripción <su suscripción>
    Resource group FW-Hybrid-Test
    Nombre AzFW01
    Region Este de EE. UU.
    Nivel de firewall Estándar
    Administración del firewall Usar una directiva de firewall para administrar este firewall
    Directiva de firewall Agregar nueva:
    hybrid-test-pol
    Este de EE. UU.
    Elegir una red virtual Usar existente:
    VNet-hub
    Dirección IP pública Agregar nueva:
    fw-pip

  4. Seleccione Siguiente: Etiquetas.

  5. Seleccione Siguiente: Review + create (Revisar y crear).

  6. Revise el resumen y seleccione Crear para crear el firewall.

    Esto tarda unos minutos en implementarse.

  7. Una vez finalizada la implementación, vaya al grupo de recursos FW-Hybrid-Test y seleccione el firewall AzFW01.

  8. Anote la dirección IP privada. Se usará más adelante al crear la ruta predeterminada.

Configuración de reglas de red

En primer lugar, agregue una regla de red para permitir el tráfico web.

  1. En el grupo de recursos FW-Hybrid-Test, seleccione la directiva de firewall hybrid-test-pol.
  2. En Configuración, seleccione Reglas de red.
  3. Seleccione Agregar una colección de reglas.
  4. En Nombre, escriba RCNet01.
  5. En Prioridad, escriba 100.
  6. En Acción de recopilación de reglas, seleccione Denegar.
  7. En Reglas, como Nombre, escriba AllowWeb.
  8. Como Tipo de origen, seleccione Dirección IP.
  9. Como Origen, escriba 192.168.1.0/24.
  10. En Protocolo, seleccione TCP.
  11. En Puertos de destino, escriba 80.
  12. En Tipo de destino, seleccione Dirección IP.
  13. En Destino, escriba 10.6.0.0/16.

Ahora, agregue una regla para permitir el tráfico RDP.

En la segunda fila de la regla, escriba la siguiente información:

  1. En Nombre, escriba AllowRDP.
  2. Como Tipo de origen, seleccione Dirección IP.
  3. Como Origen, escriba 192.168.1.0/24.
  4. En Protocolo, seleccione TCP.
  5. En Puertos de destino, escriba 3389.
  6. En Tipo de destino, seleccione Dirección IP.
  7. En Destino, escriba 10.6.0.0/16.
  8. Seleccione Agregar.

Creación y conexión de las puertas de enlace de VPN

Las redes virtuales de centro y local están conectadas mediante puertas de enlace VPN.

Creación de una puerta de enlace VPN para la red virtual de centro

Cree la puerta de enlace VPN para la red virtual de centro. Las configuraciones de red a red requieren un VpnType RouteBased. La creación de una puerta de enlace de VPN suele tardar 45 minutos o más, según la SKU de la puerta de enlace de VPN seleccionada.

  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En el cuadro de texto de búsqueda, escriba puerta de enlace de red virtual.
  3. Seleccione Puerta de enlace de red virtual y, después, Crear.
  4. En Nombre, escriba GW-hub.
  5. En Región, seleccione la misma región que usó anteriormente.
  6. En Tipo de puerta de enlace seleccione VPN.
  7. En SKU, seleccione VpnGw1.
  8. En Red virtual, seleccione VNet-hub.
  9. En Dirección IP pública, seleccione Crear nuevo y escriba VNet-hub-GW-pip como nombre.
  10. En Segunda dirección IP pública, seleccione Crear nuevo y escriba VNet-hub-GW-pip2 como nombre.
  11. Acepte el resto de valores predeterminados y seleccione Revisar y crear.
  12. Revise la configuración y, después, seleccione Crear.

Creación de una puerta de enlace VPN para la red virtual local

Cree la puerta de enlace VPN para la red virtual local. Las configuraciones de red a red requieren un VpnType RouteBased. La creación de una puerta de enlace de VPN suele tardar 45 minutos o más, según la SKU de la puerta de enlace de VPN seleccionada.

  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En el cuadro de texto de búsqueda, escriba puerta de enlace de red virtual y presione Entrar.
  3. Seleccione Puerta de enlace de red virtual y, después, Crear.
  4. En Nombre, escriba GW-Onprem.
  5. En Región, seleccione la misma región que usó anteriormente.
  6. En Tipo de puerta de enlace seleccione VPN.
  7. En SKU, seleccione VpnGw1.
  8. En Red virtual, selecciona VNet-Onprem.
  9. En Dirección IP pública, seleccione Crear nuevo y escriba VNet-Onprem-GW-pip como nombre.
  10. En Segunda dirección IP pública, seleccione Crear nuevo y escriba VNet-Onprem-GW-pip2 como nombre.
  11. Acepte el resto de valores predeterminados y seleccione Revisar y crear.
  12. Revise la configuración y, después, seleccione Crear.

Creación de las conexiones

Ahora puede crear las conexiones de VPN entre las puertas de enlace de centro y local.

En este paso va a crear la conexión entre la red virtual de centro y la red virtual local. En los ejemplos se usa una clave compartida. Puede utilizar sus propios valores para la clave compartida. Lo importante es que la clave compartida coincida en ambas conexiones. Se tardará unos momentos en terminar de crear la conexión.

  1. Abra el grupo de recursos FW-Hybrid-Test y seleccione la puerta de enlace GW-hub.
  2. En la columna izquierda, en Configuración, seleccione Conexiones.
  3. Seleccione Agregar.
  4. En el nombre de la conexión, escriba Hub-to-Onprem.
  5. En Tipo de conexión, seleccione De VNet a VNet.
  6. Seleccione Siguiente: Configuración.
  7. En Primera puerta de enlace de red virtual, seleccione GW-hub.
  8. En Segunda puerta enlace de red virtual, seleccione GW-Onprem.
  9. En Clave compartida (PSK) , escriba AzureA1b2C3.
  10. Seleccione Revisar + crear.
  11. Seleccione Crear.

Cree la conexión de red entre la red virtual local y la red virtual de centro. Este paso es similar al anterior, excepto que se crea una conexión desde la red virtual local a la red virtual de centro. Asegúrese de que coincidan las claves compartidas. Después de unos minutos, se habrá establecido la conexión.

  1. Abra el grupo de recursos FW-Hybrid-Test y seleccione la puerta de enlace GW-Onprem.
  2. Seleccione Conexiones en la columna izquierda.
  3. Seleccione Agregar.
  4. Para el nombre de la conexión, escriba Onprem-to-Hub.
  5. En Tipo de conexión, seleccione De VNet a VNet.
  6. Seleccione Siguiente: Configuración.
  7. En Primera puerta de enlace de red virtual, seleccione GW-Onprem.
  8. En Segunda puerta enlace de red virtual, seleccione GW-hub.
  9. En Clave compartida (PSK) , escriba AzureA1b2C3.
  10. Seleccione Revisar + crear.
  11. Seleccione Crear.

Comprobación de la conexión

Después de unos cinco minutos o más, el estado de ambas conexiones debe ser conectado.

Conexiones de puerta de enlace

Emparejar las redes virtuales de tipo hub-and-spoke

Ahora, empareje las redes virtuales de tipo hub-and-spoke.

  1. Abra el grupo de recursos FW-Hybrid-Test y seleccione la red virtual VNet-hub.

  2. En la columna izquierda, seleccione Emparejamientos.

  3. Seleccione Agregar.

  4. En Resumen de red virtual remota:

  5. En Resumen de red virtual remota:

    Nombre del valor Value
    Nombre del vínculo de emparejamiento SpoketoHub
    Modelo de implementación de red virtual Resource Manager
    Suscripción <su suscripción>
    Virtual network VNet-Spoke
    Permitir que "VNet-Spoke" acceda a "VNet-hub" seleccionados
    Permitir que "VNet-Spoke" reciba el tráfico reenviado desde "VNet-Hub" seleccionados
    Permitir que la puerta de enlace o el servidor de rutas en "VNet-Spoke" reenvíen el tráfico a 'VNet-Hub' no seleccionado
    Permitir que "VNet-Spoke" use la puerta de enlace remota o el servidor de rutas de "VNet-hub's" seleccionados

  6. En Resumen de red virtual local:

    Nombre del valor Value
    Nombre del vínculo de emparejamiento HubtoSpoke
    Permitir que "VNet-hub" acceda a "VNet-Spoke" seleccionados
    Permitir que "VNet-hub" reciba el tráfico reenviado desde "VNet-Spoke" seleccionados
    Permitir que la puerta de enlace o el servidor de rutas en "VNet-Hub" reenvíen el tráfico a 'VNet-Spoke' seleccionados
    Permitir que "VNet-hub" use la puerta de enlace remota o el servidor de rutas de "VNet-Spoke's" no seleccionado

  7. Seleccione Agregar.

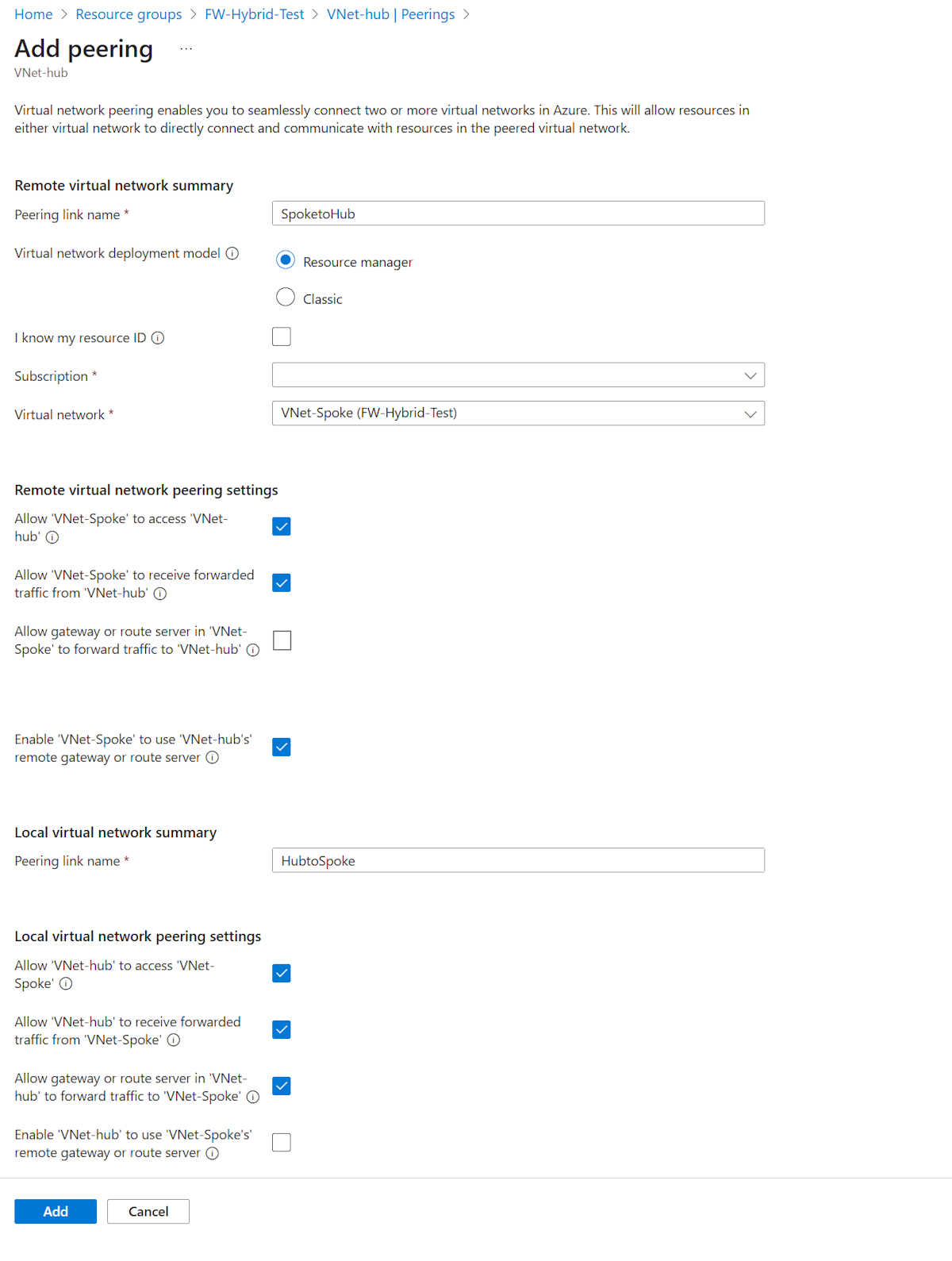

    Recorte de pantalla que muestra el emparejamiento de red.

Creación de las rutas

A continuación, cree un par de rutas:

  • Una ruta desde la subred de puerta de enlace de concentrador a la subred de radio mediante la dirección IP del firewall.
  • Una ruta predeterminada desde la subred de radio mediante la dirección IP del firewall.
  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En el cuadro de texto de búsqueda, escriba tabla de rutas y presione Entrar.
  3. Seleccione Tabla de rutas.
  4. Seleccione Crear.
  5. Seleccione FW-Hybrid-Test en grupo de recursos.
  6. En Región, seleccione la misma ubicación que usó anteriormente.
  7. En el nombre, escriba UDR-Hub-Spoke.
  8. Seleccione Revisar + crear.
  9. Seleccione Crear.
  10. Una vez creada la tabla de rutas, selecciónela para abrir la página de la tabla de rutas.
  11. En Configuración, seleccione Rutas en la columna izquierda.
  12. Seleccione Agregar.
  13. En el nombre de ruta, escriba ToSpoke.
  14. Para Tipo de destino, seleccione direcciones IP.
  15. Para los Intervalos de direcciones IP de destino y CIDR, tipo 10.6.0.0/16.
  16. En el tipo del próximo salto, seleccione Aplicación virtual.
  17. En la dirección del próximo salto, escriba la dirección IP privada del firewall que anotó anteriormente.
  18. Seleccione Agregar.

Ahora asocie la ruta a la subred.

  1. En la página UDR-Hub-Spoke - Routes, seleccione Subredes.
  2. Seleccione Asociar.
  3. En Red virtual, seleccione VNet-hub.
  4. En Subred, seleccione GatewaySubnet.
  5. Seleccione Aceptar.

Ahora, cree la ruta predeterminada desde la subred radial.

  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En el cuadro de texto de búsqueda, escriba tabla de rutas y presione Entrar.
  3. Seleccione Tabla de rutas.
  4. Seleccione Crear.
  5. Seleccione FW-Hybrid-Test en grupo de recursos.
  6. En Región, seleccione la misma ubicación que usó anteriormente.
  7. En el nombre, escriba UDR-DG.
  8. En Propagar la ruta de la puerta de enlace, seleccione No.
  9. Seleccione Revisar + crear.
  10. Seleccione Crear.
  11. Una vez creada la tabla de rutas, selecciónela para abrir la página de la tabla de rutas.
  12. Seleccione Rutas en la columna izquierda.
  13. Seleccione Agregar.
  14. En el nombre de ruta, escriba ToHub.
  15. En Tipo de destino, seleccione Direcciones IP.
  16. Para los Intervalos de direcciones IP de destino y CIDR, tipo 0.0.0.0/0.
  17. En el tipo del próximo salto, seleccione Aplicación virtual.
  18. En la dirección del próximo salto, escriba la dirección IP privada del firewall que anotó anteriormente.
  19. Seleccione Agregar.

Ahora asocie la ruta a la subred.

  1. En la página UDR-DG - Routes, seleccione Subredes.
  2. Seleccione Asociar.
  3. En Red virtual, seleccione VNet-spoke.
  4. En Subred, seleccione SN-Workload.
  5. Seleccione Aceptar.

Creación de máquinas virtuales

Ahora, cree la carga de trabajo de tipo hub-and-spoke y las máquinas virtuales locales, y colóquelas en las subredes adecuadas.

Creación de la máquina virtual de cargas de trabajo

Cree una máquina virtual en la red virtual radial, que ejecute IIS, sin ninguna dirección IP pública.

  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En Productos populares del Marketplace, seleccione Windows Server 2019 Datacenter.
  3. Especifique estos valores para la máquina virtual:
    • Grupo de recursos: seleccione FW-Hybrid-Test.
    • Nombre de máquina virtual: VM-Spoke-01.
    • Región: la misma región que usó anteriormente
    • Nombre de usuario: <escriba un nombre de usuario>
    • Contraseña: <escriba una contraseña>.
  4. En Puertos de entrada públicos, seleccione Permitir los puertos seleccionados y, después, seleccione HTTP (80) y RDP (3389).
  5. Seleccione Siguiente: Discos.
  6. Acepte los valores predeterminados y seleccione Siguiente: Redes.
  7. Seleccione VNet-Spoke para la red virtual y la subred es SN-Workload.
  8. En IP pública, seleccione Ninguno.
  9. Seleccione Siguiente: Administración.
  10. Seleccione Siguiente: Supervisión.
  11. En Diagnósticos de arranque, seleccione Deshabilitado.
  12. Seleccione Revisar y crear, revise la configuración en la página de resumen y, después, seleccione Crear.

Instalación de IIS

Después de crear la máquina virtual, instale IIS.

  1. En Azure Portal, abra Cloud Shell y asegúrese de que está establecido en PowerShell.

  2. Ejecute el siguiente comando para instalar IIS en la máquina virtual; cambie la ubicación si es necesario:

    Set-AzVMExtension `
        -ResourceGroupName FW-Hybrid-Test `
        -ExtensionName IIS `
        -VMName VM-Spoke-01 `
        -Publisher Microsoft.Compute `
        -ExtensionType CustomScriptExtension `
        -TypeHandlerVersion 1.4 `
        -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell      Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' `
        -Location EastUS

Creación de la máquina virtual local

Se trata de una máquina virtual con una dirección IP pública a la que se puede conectar mediante Escritorio remoto. Desde allí, puede conectarse al servidor local a través del firewall.

  1. En la página principal de Azure Portal, seleccione Crear un recurso.
  2. En Productos populares del Marketplace, seleccione Windows Server 2019 Datacenter.
  3. Especifique estos valores para la máquina virtual:
    • Grupo de recursos: seleccione el existente y, después, FW-Hybrid-Test.
    • Nombre de máquina virtual - VM-Onprem.
    • Región: la misma región que usó anteriormente.
    • Nombre de usuario:< escriba un nombre de usuario>.
    • Contraseña: <escriba una contraseña>.
  4. En Puertos de entrada públicos, seleccione Permitir los puertos seleccionados y, después, seleccione RDP (3389) .
  5. Seleccione Siguiente: Discos.
  6. Acepte los valores predeterminados y seleccione Siguiente: Redes.
  7. Seleccione VNet-Onprem para red virtual y la subred es SN-Corp.
  8. Seleccione Siguiente: Administración.
  9. Seleccione Siguiente: Supervisión.
  10. En Diagnósticos de arranque, seleccione Deshabilitar.
  11. Seleccione Revisar y crear, revise la configuración en la página de resumen y, después, seleccione Crear.

Nota:

Azure proporciona una dirección IP de acceso de salida predeterminada para las máquinas virtuales que no tienen asignada una dirección IP pública o están en el grupo back-end de un equilibrador de carga de Azure básico interno. El mecanismo de dirección IP de acceso de salida predeterminado proporciona una dirección IP de salida que no se puede configurar.

La dirección IP de acceso de salida predeterminada está deshabilitada cuando se produce uno de los siguientes eventos:

  • Se asigna una dirección IP pública a la máquina virtual.
  • La máquina virtual se coloca en el grupo back-end de un equilibrador de carga estándar, con o sin reglas de salida.
  • Se asigna un recurso de Azure NAT Gateway a la subred de la máquina virtual.

Las máquinas virtuales creadas mediante conjuntos de escalado de máquinas virtuales en modo de orquestación flexible no tienen acceso de salida predeterminado.

Para más información sobre las conexiones de salida en Azure, vea Acceso de salida predeterminado en Azure y Uso de traducción de direcciones de red (SNAT) de origen para conexiones de salida.

Probar el firewall

  1. En primer lugar, anote la dirección IP privada de la máquina virtual VM-spoke-01.

  2. En Azure Portal, conéctese a la máquina virtual VM-Onprem.

  3. Abra un explorador web en VM-Onprem y vaya a http://<VM-spoke-01 private IP>.

    Debería ver la página web de VM-spoke-01: Página web de VM-Spoke-01

  4. En la máquina virtual VM-Onprem, abra un escritorio remoto a VM-spoke-01 en la dirección IP privada.

    Se realizará la conexión y podrá iniciar sesión.

Por lo tanto, ahora ha comprobado que las reglas de firewall funcionan:

  • Puede examinar el servidor web en la red virtual de tipo hub-and-spoke.
  • Puede conectarse al servidor en la red virtual de tipo hub-and-spoke mediante RDP.

A continuación, cambie la acción de recopilación de la regla de red del firewall a Deny (Denegar) para comprobar que las reglas del firewall funcionan según lo previsto.

  1. Seleccione la directiva de firewall hybrid-test-pol.
  2. Seleccione Colecciones de reglas.
  3. Seleccione la colección de reglas RCNet01.
  4. En Acción de colección de reglas, seleccione Denegar.
  5. Seleccione Guardar.

Cierre los escritorios remotos existentes antes de probar las reglas modificadas. Ahora, ejecute de nuevo las pruebas. Esta vez, todas producirán un error.

Limpieza de recursos

Puede conservar los recursos relacionados con el firewall para el siguiente tutorial o, si ya no los necesita, eliminar el grupo de recursos FW-Hybrid-Test para eliminarlos todos.

Pasos siguientes

Implementación y configuración de Azure Firewall Prémium
