Creación y administración de paneles
El panel de la organización predeterminado es la página que se carga cuando va por primera vez a la aplicación. Como administrador, puede crear más paneles de la organización asociados a una organización específica. Un panel de la organización solo es visible para los usuarios que tienen acceso a la organización a la que está asociado el panel. Solo los usuarios con un rol que tenga permisos de panel de la organización pueden crear, editar y eliminar paneles de la organización.
Sugerencia
Puede ver a qué organización está asociado un panel en la configuración del panel.
Todos los usuarios pueden crear paneles personales, visibles solo para ellos mismos. Los usuarios pueden cambiar entre los paneles de la organización y los personales.
Creación de un panel

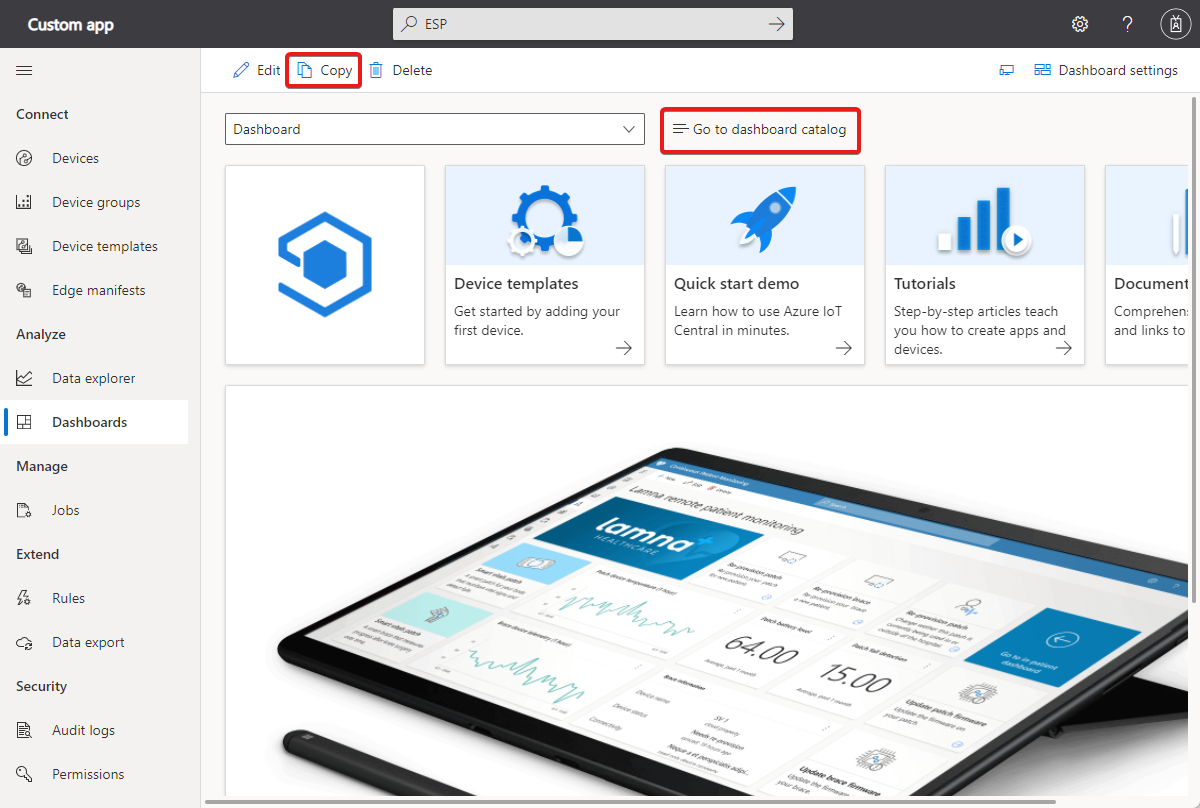

En la captura de pantalla siguiente se muestra el panel en una aplicación creada a partir de la plantilla Aplicación personalizada. Si tiene un rol con los permisos adecuados, puede personalizar el panel predeterminado. Para crear un panel desde cero, seleccione Ir al catálogo del panel y, a continuación, +Nuevo. Para crear un panel mediante la copia del panel actual, seleccione Copiar:
En el panel Crear panel o Duplicar panel, asigne un nombre al panel y seleccione Organización o Personal como tipo de panel. Si va a crear un panel de la organización, elija la organización a la que está asociado el panel. Un panel de la organización y sus iconos solo muestran los dispositivos que son visibles para la organización y cualquiera de sus suborganizaciones.

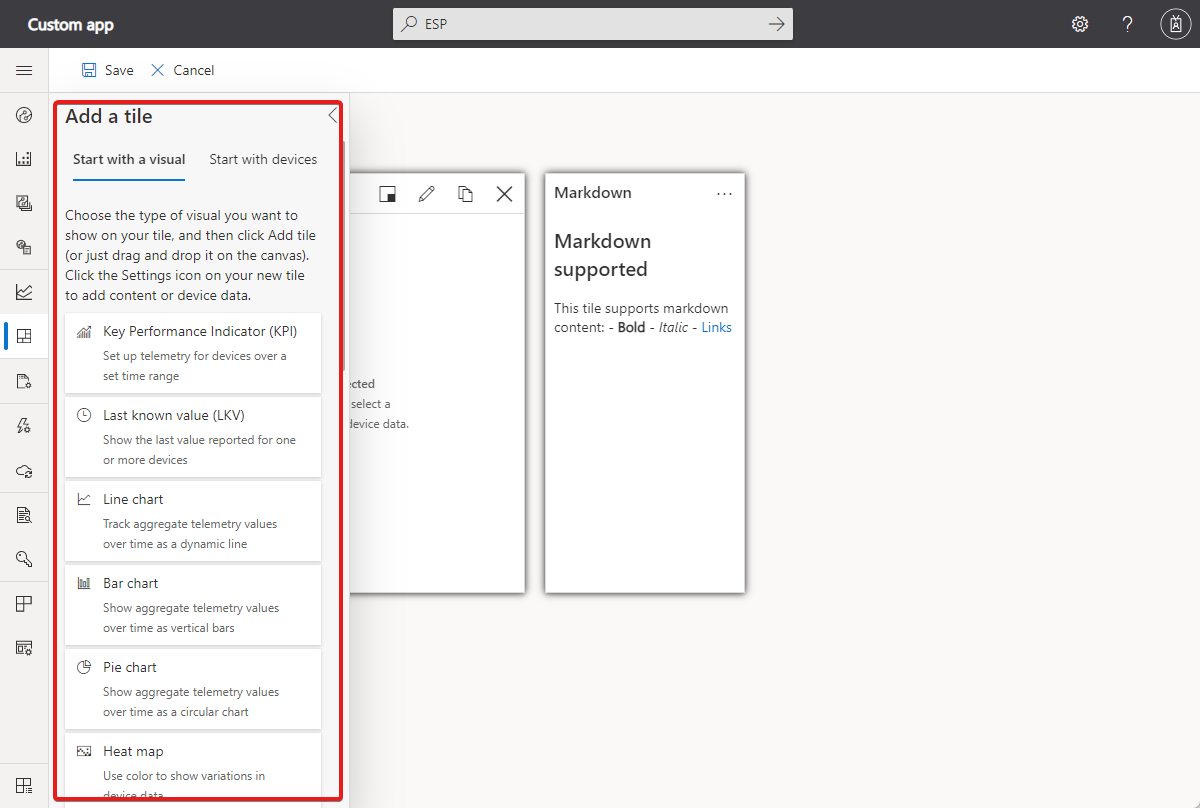

Después de crear el panel, elija los elementos de la biblioteca que desea agregar al panel. La biblioteca contiene los iconos y paneles primitivos que puede usar para personalizar el panel:
Si es administrador, puede crear un panel personal o un panel de la organización. Los usuarios pueden ver los paneles de la organización asociados a la organización a la que están asignados. Todos los usuarios pueden crear paneles personales, visibles solo para ellos mismos.
Sugerencia
Necesita tener al menos una plantilla de dispositivo en la aplicación para poder agregar iconos que muestren la información del dispositivo.
Administrar paneles

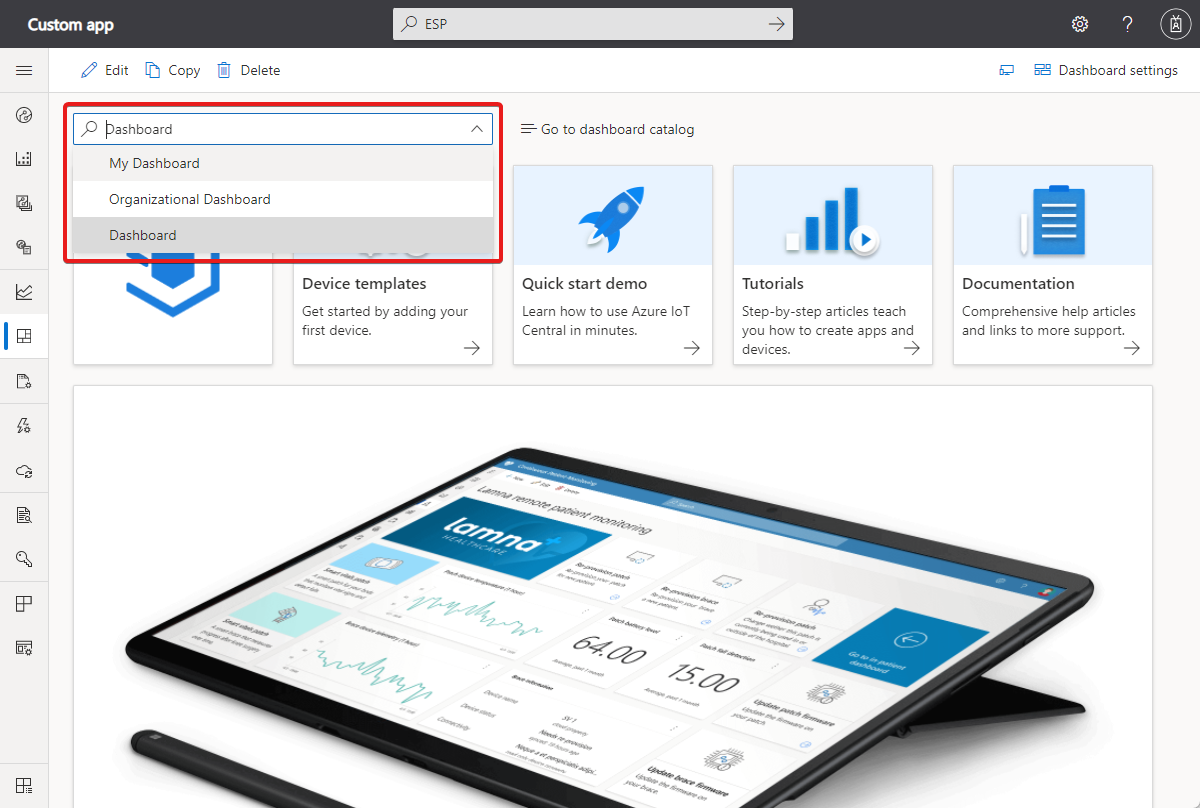

Puede tener varios paneles personales y cambiar entre ellos o elegir uno de los paneles de la organización:
Puede editar los paneles personales y eliminar los que no necesite. Si tiene los permisos correctos, también puede editar o eliminar paneles de la organización.
También puede administrar los paneles del catálogo seleccionando Ir al catálogo de paneles.
Agregar iconos
Para personalizar el panel actual, seleccione Editar.
Después de seleccionar Editar, el panel se encuentra en modo de edición. Puede usar las herramientas del panel Agregar icono para agregar iconos al panel. Puede personalizar y quitar iconos en el propio panel. Por ejemplo, para agregar un icono de gráfico de líneas a fin realizar el seguimiento de los valores de telemetría notificados por uno o varios dispositivos en el tiempo:
Seleccione Start with a Visual (Comenzar con un objeto visual), Gráfico de líneas y después Agregar icono, o simplemente arrastre el icono hasta el lienzo.
Para editar el icono, seleccione el icono de lápiz. Escriba un Título y seleccione un Grupo de dispositivos. En la lista Dispositivos, seleccione los dispositivos que se van a mostrar en el icono.
Después de seleccionar todos los dispositivos que se mostrarán en el icono, seleccione Actualizar.
Cuando haya terminado de agregar y personalizar los iconos en el panel, seleccione Guardar.
Personalización de iconos
Para editar un icono, debe estar en el modo de edición. Los distintos tipos de icono tienen diferentes opciones que se pueden personalizar:
El botón cuadrado permite cambiar el tamaño del icono.
El botón de lápiz le permite editar la visualización. Por ejemplo, para un gráfico de líneas, puede elegir mostrar la leyenda y los ejes, y el intervalo de tiempo que se va a trazar.
El botón Copiar le permite crear un duplicado del icono.
Tipos de iconos
En esta tabla se describen los tipos de icono que puede agregar a un panel:
| Icono | Descripción |
|---|---|
| KPI | Muestran valores de telemetría agregados para uno o más dispositivos durante un período de tiempo. Por ejemplo, se pueden usar para mostrar la temperatura máxima y la presión alcanzadas para uno o varios dispositivos durante la última hora. |
| Último valor conocido | Muestran los valores de telemetría más recientes de uno o más dispositivos. Por ejemplo, puede usar este icono para mostrar los valores más recientes de temperatura, presión y humedad de uno o varios dispositivos. |
| Gráfico de líneas | Representan uno o varios valores de telemetría agregados para uno o más dispositivos durante un período de tiempo. Por ejemplo, puede mostrar un gráfico de líneas que trace la temperatura y presión medias de uno o varios dispositivos durante la última hora. |
| Gráfico de barras | Representan uno o varios valores de telemetría agregados para uno o más dispositivos durante un período de tiempo. Por ejemplo, puede mostrar un gráfico de barras que represente la temperatura y presión medias de uno o varios dispositivos durante la última hora. |
| Gráfico circular | Muestran uno o varios valores de telemetría agregados para uno o más dispositivos durante un período de tiempo. |
| Mapa térmico | Muestran información representada en forma de colores, sobre uno o varios dispositivos. |
| Historial de eventos | Muestran los eventos ocurridos en un dispositivo durante un período de tiempo. Por ejemplo, los puede usar para mostrar todos los eventos de apertura y cierre de válvulas de uno o más dispositivos durante la última hora. |
| Historial de estado | Enumera y muestra los cambios de estado de la telemetría de estado. |
| Gráfico de eventos | Muestran eventos de telemetría de uno o varios dispositivos durante un período de tiempo. Por ejemplo, puede usar este icono para mostrar propiedades como los cambios de temperatura de un dispositivo. |
| Gráfico de estados | Representan los cambios de uno o varios dispositivos durante un período de tiempo. Por ejemplo, puede usar este icono para mostrar propiedades como los cambios de temperatura de un dispositivo. |
| Propiedad | Muestran los valores actuales de las propiedades y las propiedades de la nube de uno o varios dispositivos. Por ejemplo, este icono se puede usar para mostrar las propiedades del dispositivo, como el fabricante o la versión de firmware. |
| Mapa (propiedad) | Muestran la ubicación de uno o varios dispositivos en un mapa. |
| Mapa (telemetría) | Muestran la ubicación de uno o varios dispositivos en un mapa. También puede mostrar hasta cien puntos del historial de ubicación de un dispositivo. Por ejemplo, puede mostrar una ruta muestreada de la ubicación del dispositivo durante la última semana. |
| Imagen (estática) | Muestran una imagen personalizada y se puede hacer clic en ellos. La dirección URL puede ser un vínculo relativo a otra página de la aplicación, o bien un vínculo absoluto a un sitio externo. |
| Etiqueta | Muestran texto personalizado en un panel. Puede elegir el tamaño del texto. Use un icono de etiqueta para agregar información relevante al panel como descripciones, detalles de contacto o ayuda. |
| Markdown. | Iconos interactivos con un título y texto de descripción con formato de Markdown. La dirección URL puede ser un vínculo relativo a otra página de la aplicación, o bien un vínculo absoluto a un sitio externo. |
| Contenido externo | Permite cargar contenido desde un origen externo. |
| Número de dispositivos | Muestra el número de dispositivos de un grupo de dispositivos. |
| Consulta del explorador de datos | Mostrar una consulta guardada del explorador de datos |
Actualmente, puede agregar hasta 10 dispositivos a los mosaicos que admiten varios dispositivos.
Personalización de visualizaciones
De forma predeterminada, los gráficos de líneas muestran datos de un intervalo de tiempo. El intervalo de tiempo seleccionado se divide en 50 particiones del mismo tamaño. Después, los datos de dispositivo se agregan por cada partición, a fin de obtener 50 puntos de datos para el intervalo de tiempo seleccionado. Si quiere ver los datos sin procesar, puede cambiar la selección para ver los últimos 100 valores. Para cambiar el intervalo de tiempo o para seleccionar la visualización de datos sin procesar, use el menú desplegable Mostrar intervalo en el panel Configurar gráfico.

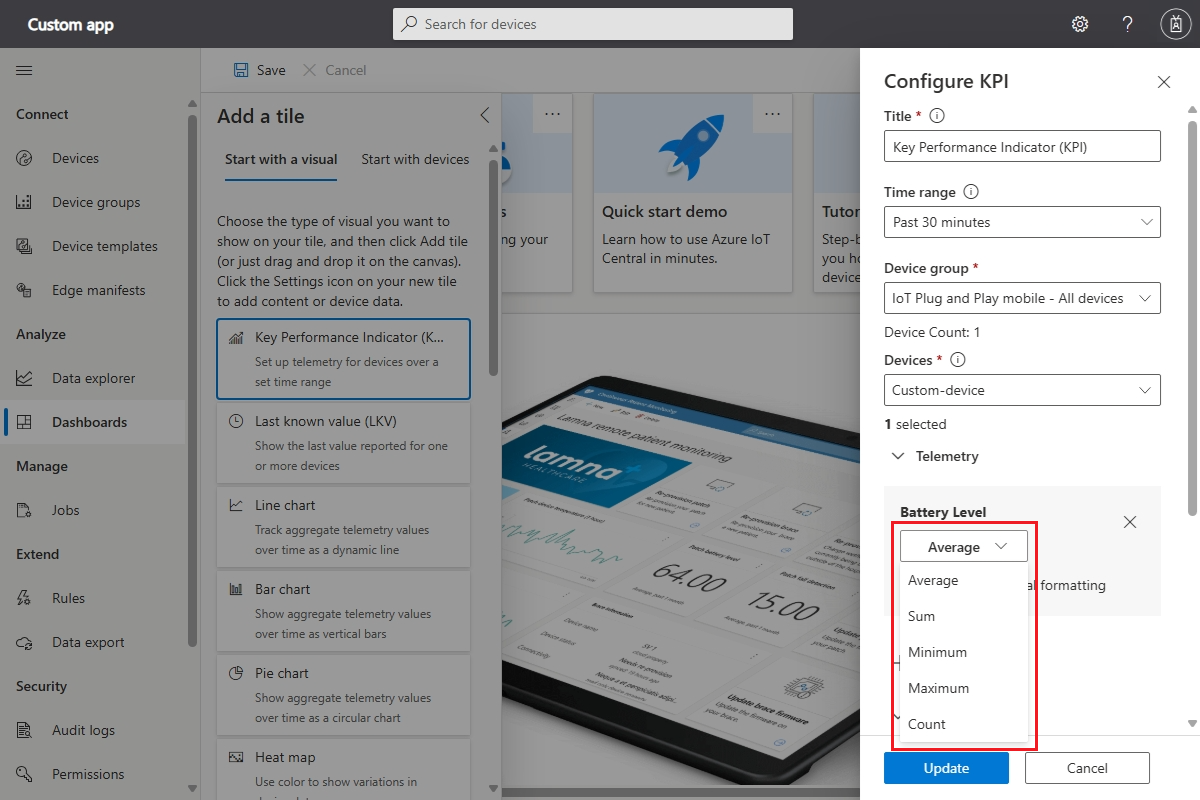

Para los iconos que muestran valores agregados, seleccione el botón de engranaje situado junto al tipo de telemetría en el panel Configurar gráfico para elegir la agregación. Puede elegir el promedio, la suma, el valor máximo, el valor mínimo o el recuento:
En el caso de los gráficos de líneas, de barras y circulares, puede personalizar el color de los distintos valores de telemetría. Seleccione el botón de paleta situado junto a la telemetría que quiera personalizar:
En el caso de los iconos que muestran propiedades de cadena o valores de telemetría, puede elegir cómo mostrar el texto. Por ejemplo, si el dispositivo almacena una dirección URL en una propiedad de cadena, puede mostrarla como un vínculo interactivo. Si la dirección URL hace referencia a una imagen, se puede representar la imagen en un último valor conocido o en el icono de propiedad. Para cambiar cómo se muestra una cadena, seleccione el botón de engranaje situado junto a la propiedad o el tipo de telemetría en la configuración del icono.

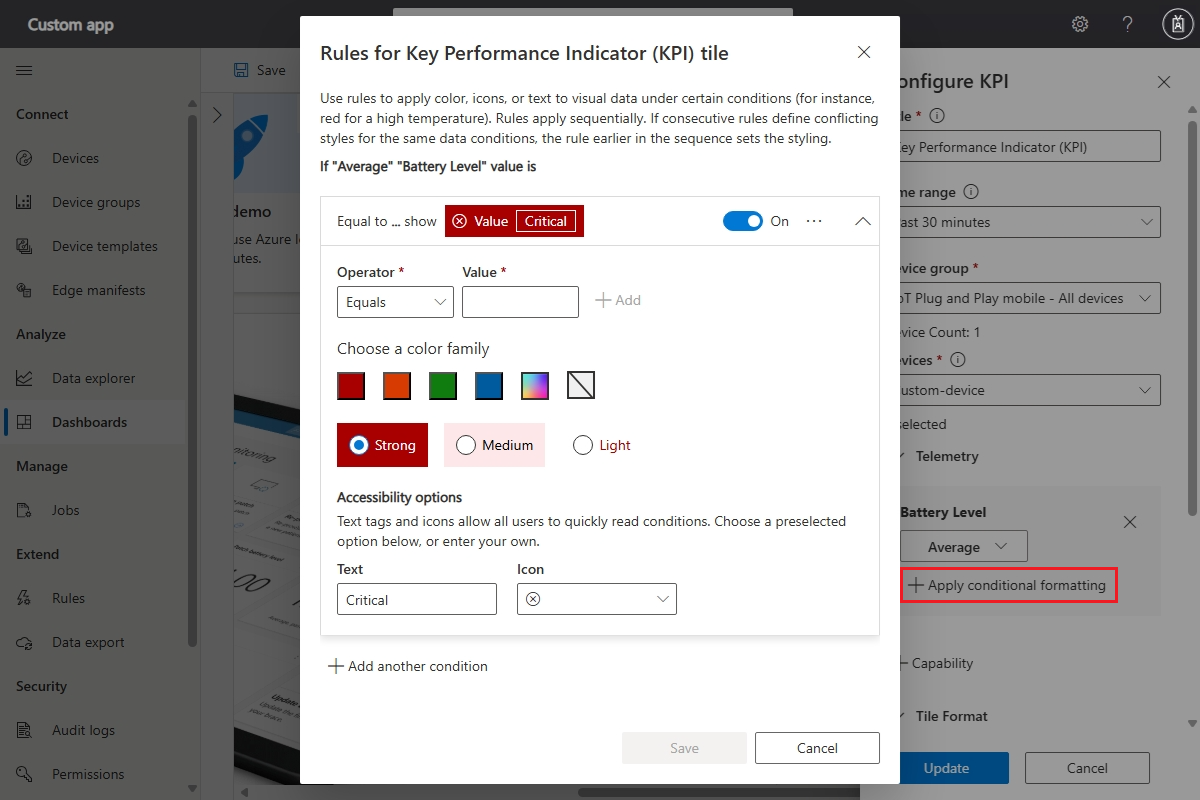

Para los iconos de KPI, último valor conocido y propiedad, puede usar el formato condicional para personalizar el color del icono en función de su valor. Para agregar formato condicional, seleccione Configurar en el icono y después el botón Formato condicional situado junto al valor que quiera personalizar.
Después, agregue las reglas de formato condicional:
Formato del icono
Esta característica está disponible en los iconos de KPI, último valor conocido y propiedad. Permite ajustar el tamaño de fuente, elegir la precisión decimal, abreviar valores numéricos o encapsular valores de cadena en sus iconos.
Anclar la consulta del explorador de datos al panel

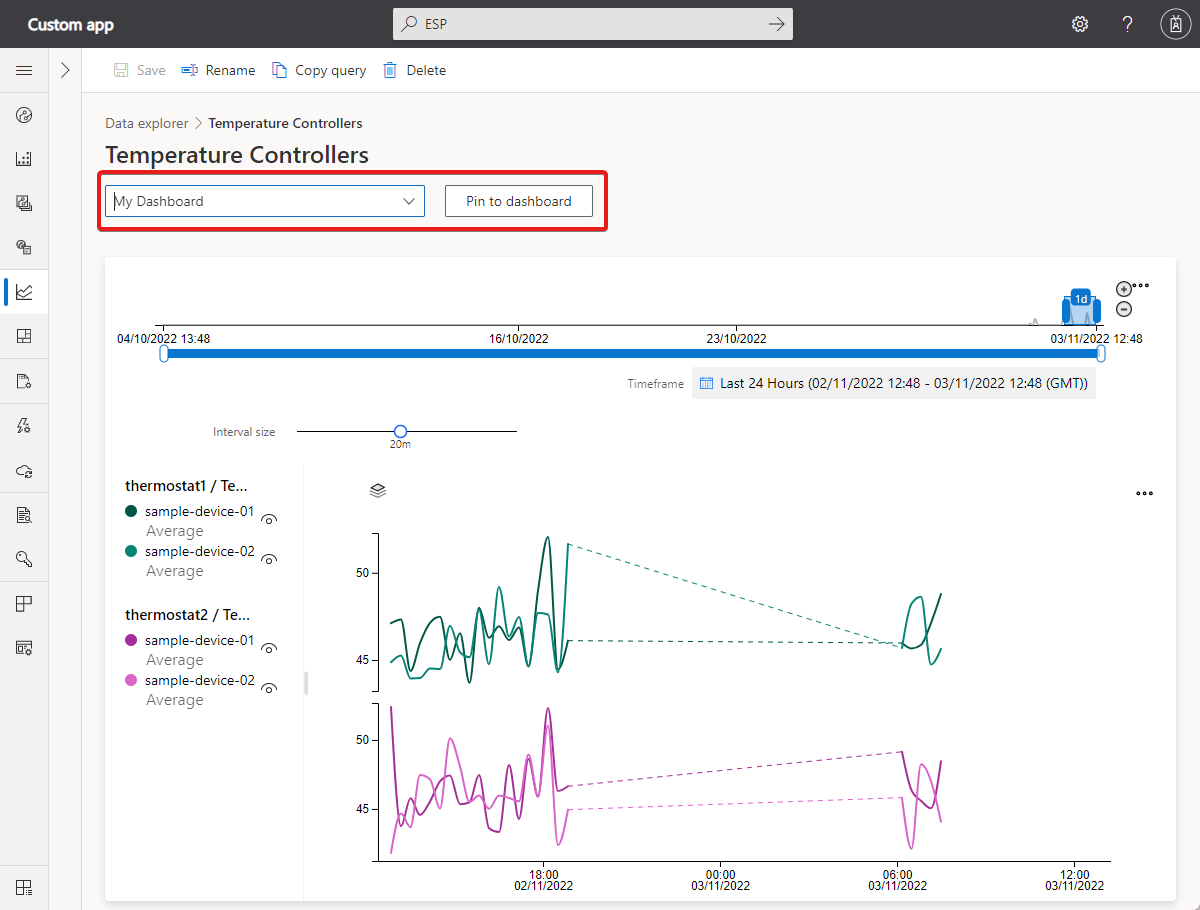

Para supervisar de forma continua las consultas del explorador de datos, puede anclar una consulta a un panel. Para anclar la consulta al panel:
- Vaya al Explorador de datos en el panel izquierdo y seleccione una consulta.
- Seleccione un panel en el menú desplegable y seleccione Anclar al panel.
Pasos siguientes
Ahora que ha aprendido a crear y administrar paneles personales, puede obtener información sobre cómo administrar las preferencias de la aplicación.
