Creación y ejecución de un flujo de trabajo de larga duración

Artículo
04/11/2023

Una de las características principales de Windows Workflow Foundation (WF) es la capacidad del entorno de ejecución de conservar y descargar flujos de trabajo inactivos en una base de datos. Los pasos que se describen en Procedimiento para ejecutar un flujo de trabajo demostraron los fundamentos del hospedaje de flujos de trabajo mediante una aplicación de consola. Se mostraron ejemplos de cómo iniciar flujos de trabajo, de los controladores de ciclo de vida de los flujos de trabajo y de los marcadores de reanudación. Para demostrar la persistencia del flujo de trabajo con efectividad, es necesario un host de flujo de trabajo más complejo que admita el inicio y la reanudación de varias instancias de flujo de trabajo. En este paso del tutorial se muestra cómo crear una aplicación host de Windows Forms que admita iniciar y reanudar varias instancias de flujo de trabajo o la persistencia del flujo de trabajo, y que proporcione una base para características avanzadas como el seguimiento y el control de versiones mostrado en los siguientes pasos del tutorial.

Nota

Este paso y los pasos siguientes del tutorial usan los tres tipos de flujo de trabajo de Procedimiento para crear un flujo de trabajo.

Para crear la base de datos de persistencia

Abra SQL Server Management Studio y conéctese al servidor local, por ejemplo, .\SQLEXPRESS. Haga clic con el botón derecho en el nodo Bases de datos en el servidor local y seleccione Nueva base de datos. Asigne a la nueva base de datos el nombre WF45GettingStartedTutorial, acepte el resto de valores y seleccione Aceptar.

Nota

Asegúrese de que tiene el permiso Crear base de datos en el servidor local antes de crear la base de datos.
Elija Abrir, Archivo en el menú Archivo. Vaya a la carpeta siguiente: C:\Windows\Microsoft.NET\Framework\v4.0.30319\sql\en

Seleccione los dos archivos siguientes y haga clic en Abrir.
- SqlWorkflowInstanceStoreLogic.sql
- SqlWorkflowInstanceStoreSchema.sql
Elija SqlWorkflowInstanceStoreSchema.sql en el menú Ventana. Asegúrese de que esté seleccionado WF45GettingStartedTutorial en la lista desplegable Bases de datos disponibles y elija Ejecutar en el menú Consulta.
Elija SqlWorkflowInstanceStoreLogic.sql en el menú Ventana. Asegúrese de que esté seleccionado WF45GettingStartedTutorial en la lista desplegable Bases de datos disponibles y elija Ejecutar en el menú Consulta.

Advertencia

Es importante realizar los dos pasos anteriores en el orden correcto. Si las consultas se ejecutan de manera desordenada, aparecerán errores y la base de datos de persistencia no se configurará correctamente.

Para agregar la referencia a los ensamblados de DurableInstancing

Haga clic con el botón derecho en NumberGuessWorkflowHost en el Explorador de soluciones y seleccione Agregar referencia.
Seleccione Ensamblados en la lista Agregar referencia y escriba DurableInstancing en el cuadro Buscar ensamblados. Esto filtrará los ensamblados y simplificará la selección de las referencias deseadas.
Active la casilla situada junto a System.Activities.DurableInstancing y System.Runtime.DurableInstancing de la lista Resultados de la búsqueda y haga clic en Aceptar.

Para crear el formulario de host de flujo de trabajo

Haga clic con el botón derecho en NumberGuessWorkflowHost en el Explorador de soluciones y elija Agregar, Nuevo elemento.
En la lista de plantillas Instalado, elija Windows Forms, escriba WorkflowHostForm en el cuadro Nombre y haga clic en Agregar.
Configure las siguientes propiedades en el formulario.

Propiedad Valor

FormBorderStyle FixedSingle

MaximizeBox False

Size 400, 420

Propiedad	Valor
FormBorderStyle	FixedSingle
MaximizeBox	False
Size	400, 420

Agregue los siguientes controles al formulario en el orden especificado y configure las propiedades como dirigidas.

Control	Propiedad: Valor
Botón	Name: NewGame Location: 13, 13 Size: 75, 23 Text: New Game
Label	Location: 94, 18 Text: Guess a number from 1 to
ComboBox	Name: NumberRange DropDownStyle: DropDownList Items: 10, 100, 1000 Location: 228, 12 Size: 143, 21
Label	Location: 13, 43 Text: Workflow type
ComboBox	Name: WorkflowType DropDownStyle: DropDownList Items: StateMachineNumberGuessWorkflow, FlowchartNumberGuessWorkflow, SequentialNumberGuessWorkflow Location: 94, 40 Size: 277, 21
Label	Name: WorkflowVersion Location: 13, 362 Text: Workflow version
GroupBox	Location: 13, 67 Size: 358, 287 Text: Game

Nota

Al agregar los siguientes controles, colóquelos en el elemento GroupBox.

Control	Propiedad: Valor
Label	Location: 7, 20 Text: Workflow Instance Id
ComboBox	Name: InstanceId DropDownStyle: DropDownList Location: 121, 17 Size: 227, 21
Label	Location: 7, 47 Text: Guess
TextBox	Name: Guess Location: 50, 44 Size: 65, 20
Botón	Name: EnterGuess Location: 121, 42 Size: 75, 23 Text: Enter Guess
Botón	Name: QuitGame Location: 274, 42 Size: 75, 23 Text: Quit
TextBox	Name: WorkflowStatus Location: 10, 73 Multiline: True ReadOnly: True ScrollBars: Vertical Size: 338, 208

Establezca la propiedad AcceptButton del formulario en EnterGuess.

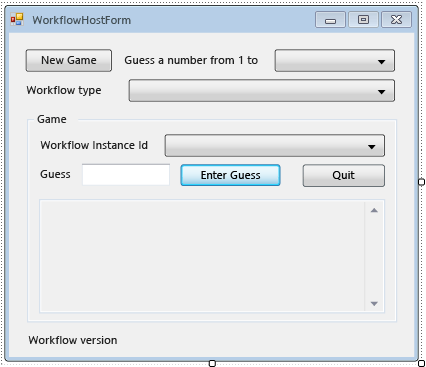

En el siguiente ejemplo se muestra el formulario completado.

Captura de pantalla de un formulario host de flujo de trabajo de Windows Workflow Foundation.

Para agregar las propiedades y métodos del asistente del formulario

Los pasos de esta sección agregan propiedades y métodos del asistente a la clase de formulario que configuran la interfaz de usuario del formulario para que se admita la ejecución y la reanudación de flujos de trabajo de acierto de números.

Haga clic con el botón derecho en WorkflowHostForm en Explorador de soluciones y elija Ver código.

Agregue las siguientes instrucciones using (o Imports) al principio del archivo con las demás instrucciones using (o Imports).

Imports System.Activities
Imports System.Activities.DurableInstancing
Imports System.Data.SqlClient
Imports System.IO
Imports System.Windows.Forms

using System.Activities;
using System.Activities.DurableInstancing;
using System.Data.SqlClient;
using System.IO;
using System.Windows.Forms;

Agregue las siguientes declaraciones del miembro a la clase WorkflowHostForm.

Importante

Microsoft recomienda usar el flujo de autenticación más seguro disponible. Si se conecta a Azure SQL, el método de autenticación recomendado es Identidades administradas para recursos de Azure.
```
Const connectionString = "Server=.\SQLEXPRESS;Initial Catalog=WF45GettingStartedTutorial;Integrated Security=SSPI"
Dim store As SqlWorkflowInstanceStore
Dim workflowStarting As Boolean
```
```
const string connectionString = "Server=.\\SQLEXPRESS;Initial Catalog=WF45GettingStartedTutorial;Integrated Security=SSPI";
SqlWorkflowInstanceStore store;
bool workflowStarting;
```
Nota:

Si la cadena de conexión es diferente, actualice connectionString para consultar la base de datos.

Agregue una propiedad WorkflowInstanceId a la clase WorkflowFormHost.

Public ReadOnly Property WorkflowInstanceId() As Guid
    Get
        If InstanceId.SelectedIndex = -1 Then
            Return Guid.Empty
        Else
            Return New Guid(InstanceId.SelectedItem.ToString())
        End If
    End Get
End Property

public Guid WorkflowInstanceId
{
    get
    {
        return InstanceId.SelectedIndex == -1 ? Guid.Empty : (Guid)InstanceId.SelectedItem;
    }
}

El cuadro combinado InstanceId muestra una lista de identificadores de instancia de flujo de trabajo persistentes y la propiedad WorkflowInstanceId devuelve el flujo de trabajo seleccionado actualmente.

Agregue un controlador para el evento del formulario Load. Para agregar el controlador, cambie a Vista de diseño para el formulario, haga clic en el icono Eventos en la parte superior de la ventana Propiedades y haga doble clic en Cargar.
```
Private Sub WorkflowHostForm_Load(sender As Object, e As EventArgs) Handles Me.Load

End Sub
```
```
private void WorkflowHostForm_Load(object sender, EventArgs e)
{

}
```

Agregue el siguiente código a WorkflowHostForm_Load.

' Initialize the store and configure it so that it can be used for
' multiple WorkflowApplication instances.
store = New SqlWorkflowInstanceStore(connectionString)
WorkflowApplication.CreateDefaultInstanceOwner(store, Nothing, WorkflowIdentityFilter.Any)

' Set default ComboBox selections.
NumberRange.SelectedIndex = 0
WorkflowType.SelectedIndex = 0

ListPersistedWorkflows()

// Initialize the store and configure it so that it can be used for
// multiple WorkflowApplication instances.
store = new SqlWorkflowInstanceStore(connectionString);
WorkflowApplication.CreateDefaultInstanceOwner(store, null, WorkflowIdentityFilter.Any);

// Set default ComboBox selections.
NumberRange.SelectedIndex = 0;
WorkflowType.SelectedIndex = 0;

ListPersistedWorkflows();

Cuando el formulario se carga, se configura SqlWorkflowInstanceStore, los intervalos y los cuadros combinados de tipo de flujo de trabajo se establecen en valores predeterminados y las instancias de flujo de trabajo persistentes se agregan al cuadro combinado InstanceId.

Agregue un controlador SelectedIndexChanged para InstanceId. Para agregar el controlador, cambie a Vista de diseño para el formulario, seleccione el cuadro combinado InstanceId, haga clic en el icono Eventos en la parte superior de la ventana Propiedades y haga doble clic en SelectedIndexChanged.
```
Private Sub InstanceId_SelectedIndexChanged(sender As Object, e As EventArgs) Handles InstanceId.SelectedIndexChanged

End Sub
```
```
private void InstanceId_SelectedIndexChanged(object sender, EventArgs e)
{

}
```

Agregue el siguiente código a InstanceId_SelectedIndexChanged. Siempre que el usuario selecciona un flujo de trabajo mediante el cuadro combinado, este controlador actualiza la ventana de estado.

If InstanceId.SelectedIndex = -1 Then
    Return
End If

' Clear the status window.
WorkflowStatus.Clear()

' Get the workflow version and display it.
' If the workflow is just starting then this info will not
' be available in the persistence store so do not try and retrieve it.
If Not workflowStarting Then
    Dim instance As WorkflowApplicationInstance = _
        WorkflowApplication.GetInstance(WorkflowInstanceId, store)

    WorkflowVersion.Text = _
        WorkflowVersionMap.GetIdentityDescription(instance.DefinitionIdentity)

    ' Unload the instance.
    instance.Abandon()
End If

if (InstanceId.SelectedIndex == -1)
{
    return;
}

// Clear the status window.
WorkflowStatus.Clear();

// Get the workflow version and display it.
// If the workflow is just starting then this info will not
// be available in the persistence store so do not try and retrieve it.
if (!workflowStarting)
{
    WorkflowApplicationInstance instance =
        WorkflowApplication.GetInstance(this.WorkflowInstanceId, store);

    WorkflowVersion.Text =
        WorkflowVersionMap.GetIdentityDescription(instance.DefinitionIdentity);

    // Unload the instance.
    instance.Abandon();
}

Agregue el siguiente método ListPersistedWorkflows a la clase de formulario.

Private Sub ListPersistedWorkflows()
    Using localCon As New SqlConnection(connectionString)
        Dim localCmd As String = _
            "SELECT [InstanceId] FROM [System.Activities.DurableInstancing].[Instances] ORDER BY [CreationTime]"

        Dim cmd As SqlCommand = localCon.CreateCommand()
        cmd.CommandText = localCmd
        localCon.Open()
        Using reader As SqlDataReader = cmd.ExecuteReader(CommandBehavior.CloseConnection)

            While (reader.Read())
                ' Get the InstanceId of the persisted Workflow.
                Dim id As Guid = Guid.Parse(reader(0).ToString())
                InstanceId.Items.Add(id)
            End While
        End Using
    End Using
End Sub

using (var localCon = new SqlConnection(connectionString))
{
    string localCmd =
        "SELECT [InstanceId] FROM [System.Activities.DurableInstancing].[Instances] ORDER BY [CreationTime]";

    SqlCommand cmd = localCon.CreateCommand();
    cmd.CommandText = localCmd;
    localCon.Open();
    using (SqlDataReader reader = cmd.ExecuteReader(CommandBehavior.CloseConnection))
    {
        while (reader.Read())
        {
            // Get the InstanceId of the persisted Workflow.
            Guid id = Guid.Parse(reader[0].ToString());
            InstanceId.Items.Add(id);
        }
    }
}

ListPersistedWorkflows consulta el almacén de instancias con respecto a las instancias de flujo de trabajo persistentes y agrega los identificadores de instancia al cuadro combinado cboInstanceId.

Agregue el siguiente método UpdateStatus y el delegado correspondiente a la clase de formulario. Este método actualiza la ventana de estado en el formulario con el estado del flujo de trabajo en funcionamiento.

Private Delegate Sub UpdateStatusDelegate(msg As String)
Public Sub UpdateStatus(msg As String)
    ' We may be on a different thread so we need to
    ' make this call using BeginInvoke.
    If InvokeRequired Then
        BeginInvoke(New UpdateStatusDelegate(AddressOf UpdateStatus), msg)
    Else
        If Not msg.EndsWith(vbCrLf) Then
            msg = msg & vbCrLf
        End If

        WorkflowStatus.AppendText(msg)

        ' Ensure that the newly added status is visible.
        WorkflowStatus.SelectionStart = WorkflowStatus.Text.Length
        WorkflowStatus.ScrollToCaret()
    End If
End Sub

private delegate void UpdateStatusDelegate(string msg);
public void UpdateStatus(string msg)
{
    // We may be on a different thread so we need to
    // make this call using BeginInvoke.
    if (InvokeRequired)
    {
        BeginInvoke(new UpdateStatusDelegate(UpdateStatus), msg);
    }
    else
    {
        if (!msg.EndsWith("\r\n"))
        {
            msg += "\r\n";
        }
        WorkflowStatus.AppendText(msg);

        WorkflowStatus.SelectionStart = WorkflowStatus.Text.Length;
        WorkflowStatus.ScrollToCaret();
    }
}

Agregue el siguiente método GameOver y el delegado correspondiente a la clase de formulario. Cuando se completa un flujo de trabajo, este método actualiza la interfaz de usuario del formulario mediante la eliminación del identificador de instancia del flujo de trabajo completado en el cuadro combinado InstanceId.

Private Delegate Sub GameOverDelegate()
Private Sub GameOver()
    If InvokeRequired Then
        BeginInvoke(New GameOverDelegate(AddressOf GameOver))
    Else
        ' Remove this instance from the InstanceId combo box.
        InstanceId.Items.Remove(InstanceId.SelectedItem)
        InstanceId.SelectedIndex = -1
    End If
End Sub

private delegate void GameOverDelegate();
private void GameOver()
{
    if (InvokeRequired)
    {
        BeginInvoke(new GameOverDelegate(GameOver));
    }
    else
    {
        // Remove this instance from the combo box.
        InstanceId.Items.Remove(InstanceId.SelectedItem);
        InstanceId.SelectedIndex = -1;
    }
}

Para configurar el almacén de instancias, los controladores de ciclo de vida del flujo de trabajo y las extensiones

Agregue un método ConfigureWorkflowApplication a la clase de formulario.
```
Private Sub ConfigureWorkflowApplication(wfApp As WorkflowApplication)

End Sub
```
```
private void ConfigureWorkflowApplication(WorkflowApplication wfApp)
{
}
```
Este método configura WorkflowApplication, agrega las extensiones deseadas y agrega los controladores para los eventos de ciclo de vida de flujo de trabajo.

En ConfigureWorkflowApplication, especifique SqlWorkflowInstanceStore para la WorkflowApplication.

' Configure the persistence store.
wfApp.InstanceStore = store

// Configure the persistence store.
wfApp.InstanceStore = store;

A continuación, cree una instancia StringWriter y agréguela a la colección Extensions de WorkflowApplication. Cuando se agrega StringWriter a las extensiones, captura toda la salida de actividad WriteLine. Cuando el flujo de trabajo se vuelve inactivo, el resultado de WriteLine puede extraerse desde StringWriter y mostrarse en el formulario.

' Add a StringWriter to the extensions. This captures the output
' from the WriteLine activities so we can display it in the form.
Dim sw As New StringWriter()
wfApp.Extensions.Add(sw)

// Add a StringWriter to the extensions. This captures the output
// from the WriteLine activities so we can display it in the form.
var sw = new StringWriter();
wfApp.Extensions.Add(sw);

Agregue el controlador siguiente para el evento Completed. Cuando un flujo de trabajo se ha completado con éxito, el número de intentos que han sido necesarios para acertar el número se muestra en la ventana de estado. Si el flujo de trabajo finaliza, se muestra la información de excepción que ha provocado la finalización. Al final del controlador se llama al método GameOver, que quita el flujo de trabajo completado de la lista de flujos de trabajo.

wfApp.Completed = _
    Sub(e As WorkflowApplicationCompletedEventArgs)
        If e.CompletionState = ActivityInstanceState.Faulted Then
            UpdateStatus($"Workflow Terminated. Exception: {e.TerminationException.GetType().FullName}{vbCrLf}{e.TerminationException.Message}")
        ElseIf e.CompletionState = ActivityInstanceState.Canceled Then
            UpdateStatus("Workflow Canceled.")
        Else
            Dim turns As Integer = Convert.ToInt32(e.Outputs("Turns"))
            UpdateStatus($"Congratulations, you guessed the number in {turns} turns.")
        End If
        GameOver()
    End Sub

wfApp.Completed = delegate(WorkflowApplicationCompletedEventArgs e)
{
    if (e.CompletionState == ActivityInstanceState.Faulted)
    {
        UpdateStatus($"Workflow Terminated. Exception: {e.TerminationException.GetType().FullName}\r\n{e.TerminationException.Message}");
    }
    else if (e.CompletionState == ActivityInstanceState.Canceled)
    {
        UpdateStatus("Workflow Canceled.");
    }
    else
    {
        int turns = Convert.ToInt32(e.Outputs["Turns"]);
        UpdateStatus($"Congratulations, you guessed the number in {turns} turns.");
    }
    GameOver();
};

Agregue los siguientes controladores Aborted y OnUnhandledException. No se llama al método de GameOver desde el controlador Aborted porque cuando una instancia de flujo de trabajo se anula, no se finaliza y es posible reanudar la instancia posteriormente.

wfApp.Aborted = _
    Sub(e As WorkflowApplicationAbortedEventArgs)
        UpdateStatus($"Workflow Aborted. Exception: {e.Reason.GetType().FullName}{vbCrLf}{e.Reason.Message}")
    End Sub

wfApp.OnUnhandledException = _
    Function(e As WorkflowApplicationUnhandledExceptionEventArgs)
        UpdateStatus($"Unhandled Exception: {e.UnhandledException.GetType().FullName}{vbCrLf}{e.UnhandledException.Message}")
        GameOver()
        Return UnhandledExceptionAction.Terminate
    End Function

wfApp.Aborted = delegate(WorkflowApplicationAbortedEventArgs e)
{
    UpdateStatus($"Workflow Aborted. Exception: {e.Reason.GetType().FullName}\r\n{e.Reason.Message}");
};

wfApp.OnUnhandledException = delegate(WorkflowApplicationUnhandledExceptionEventArgs e)
{
    UpdateStatus($"Unhandled Exception: {e.UnhandledException.GetType().FullName}\r\n{e.UnhandledException.Message}");
    GameOver();
    return UnhandledExceptionAction.Terminate;
};

Agregue el siguiente controlador PersistableIdle. Este controlador recupera la extensión StringWriter que se había agregado, extrae la salida de las actividades de WriteLine y la muestra en la ventana de estado.

wfApp.PersistableIdle = _
    Function(e As WorkflowApplicationIdleEventArgs)
        ' Send the current WriteLine outputs to the status window.
        Dim writers = e.GetInstanceExtensions(Of StringWriter)()
        For Each writer In writers
            UpdateStatus(writer.ToString())
        Next
        Return PersistableIdleAction.Unload
    End Function

wfApp.PersistableIdle = delegate(WorkflowApplicationIdleEventArgs e)
{
    // Send the current WriteLine outputs to the status window.
    var writers = e.GetInstanceExtensions<StringWriter>();
    foreach (var writer in writers)
    {
        UpdateStatus(writer.ToString());
    }
    return PersistableIdleAction.Unload;
};

La enumeración PersistableIdleAction tiene tres valores: None, Persist y Unload. Persist hace que el flujo de trabajo sea persistente pero no hace que se descargue. Unload hace que el flujo de trabajo sea persistente y se descargue.

El siguiente ejemplo es el método ConfigureWorkflowApplication completado.

Private Sub ConfigureWorkflowApplication(wfApp As WorkflowApplication)
    ' Configure the persistence store.
    wfApp.InstanceStore = store

    ' Add a StringWriter to the extensions. This captures the output
    ' from the WriteLine activities so we can display it in the form.
    Dim sw As New StringWriter()
    wfApp.Extensions.Add(sw)

    wfApp.Completed = _
        Sub(e As WorkflowApplicationCompletedEventArgs)
            If e.CompletionState = ActivityInstanceState.Faulted Then
                UpdateStatus($"Workflow Terminated. Exception: {e.TerminationException.GetType().FullName}{vbCrLf}{e.TerminationException.Message}")
            ElseIf e.CompletionState = ActivityInstanceState.Canceled Then
                UpdateStatus("Workflow Canceled.")
            Else
                Dim turns As Integer = Convert.ToInt32(e.Outputs("Turns"))
                UpdateStatus($"Congratulations, you guessed the number in {turns} turns.")
            End If
            GameOver()
        End Sub

    wfApp.Aborted = _
        Sub(e As WorkflowApplicationAbortedEventArgs)
            UpdateStatus($"Workflow Aborted. Exception: {e.Reason.GetType().FullName}{vbCrLf}{e.Reason.Message}")
        End Sub

    wfApp.OnUnhandledException = _
        Function(e As WorkflowApplicationUnhandledExceptionEventArgs)
            UpdateStatus($"Unhandled Exception: {e.UnhandledException.GetType().FullName}{vbCrLf}{e.UnhandledException.Message}")
            GameOver()
            Return UnhandledExceptionAction.Terminate
        End Function

    wfApp.PersistableIdle = _
        Function(e As WorkflowApplicationIdleEventArgs)
            ' Send the current WriteLine outputs to the status window.
            Dim writers = e.GetInstanceExtensions(Of StringWriter)()
            For Each writer In writers
                UpdateStatus(writer.ToString())
            Next
            Return PersistableIdleAction.Unload
        End Function
End Sub

private void ConfigureWorkflowApplication(WorkflowApplication wfApp)
{
    // Configure the persistence store.
    wfApp.InstanceStore = store;

    // Add a StringWriter to the extensions. This captures the output
    // from the WriteLine activities so we can display it in the form.
    var sw = new StringWriter();
    wfApp.Extensions.Add(sw);

    wfApp.Completed = delegate(WorkflowApplicationCompletedEventArgs e)
    {
        if (e.CompletionState == ActivityInstanceState.Faulted)
        {
            UpdateStatus($"Workflow Terminated. Exception: {e.TerminationException.GetType().FullName}\r\n{e.TerminationException.Message}");
        }
        else if (e.CompletionState == ActivityInstanceState.Canceled)
        {
            UpdateStatus("Workflow Canceled.");
        }
        else
        {
            int turns = Convert.ToInt32(e.Outputs["Turns"]);
            UpdateStatus($"Congratulations, you guessed the number in {turns} turns.");
        }
        GameOver();
    };

    wfApp.Aborted = delegate(WorkflowApplicationAbortedEventArgs e)
    {
        UpdateStatus($"Workflow Aborted. Exception: {e.Reason.GetType().FullName}\r\n{e.Reason.Message}");
    };

    wfApp.OnUnhandledException = delegate(WorkflowApplicationUnhandledExceptionEventArgs e)
    {
        UpdateStatus($"Unhandled Exception: {e.UnhandledException.GetType().FullName}\r\n{e.UnhandledException.Message}");
        GameOver();
        return UnhandledExceptionAction.Terminate;
    };

    wfApp.PersistableIdle = delegate(WorkflowApplicationIdleEventArgs e)
    {
        // Send the current WriteLine outputs to the status window.
        var writers = e.GetInstanceExtensions<StringWriter>();
        foreach (var writer in writers)
        {
            UpdateStatus(writer.ToString());
        }
        return PersistableIdleAction.Unload;
    };
}

Para habilitar el inicio y la reanudación de varios tipos de flujo de trabajo

Para reanudar una instancia de flujo de trabajo, el host tiene que proporcionar la definición de flujo de trabajo. En este tutorial hay tres tipos de flujo de trabajo, y los pasos siguientes del tutorial presentan varias versiones de estos tipos. WorkflowIdentity proporciona una manera para que una aplicación de host asocie información de identificación con una instancia de flujo de trabajo persistente. Los pasos de esta sección muestran cómo crear una clase de utilidad para contribuir a la asignación de la identidad de flujo de trabajo desde una instancia de flujo de trabajo persistente a la definición de flujo de trabajo correspondiente. Para obtener más información sobre WorkflowIdentity y el control de versiones, consulte Usar WorkflowIdentity y el control de versiones.

Haga clic con el botón derecho en NumberGuessWorkflowHost en el Explorador de soluciones y elija Agregar, Clase. Escriba WorkflowVersionMap en el cuadro Nombre y haga clic en Agregar.

Agregue las siguientes instrucciones using (o Imports) al principio del archivo con las demás instrucciones using o Imports.

Imports System.Activities
Imports NumberGuessWorkflowActivities

using System.Activities;
using NumberGuessWorkflowActivities;

Reemplace la declaración de clase WorkflowVersionMap por la declaración siguiente.

Public Module WorkflowVersionMap
    Dim map As Dictionary(Of WorkflowIdentity, Activity)

    ' Current version identities.
    Public StateMachineNumberGuessIdentity As WorkflowIdentity
    Public FlowchartNumberGuessIdentity As WorkflowIdentity
    Public SequentialNumberGuessIdentity As WorkflowIdentity

    Sub New()
        map = New Dictionary(Of WorkflowIdentity, Activity)

        ' Add the current workflow version identities.
        StateMachineNumberGuessIdentity = New WorkflowIdentity With
        {
            .Name = "StateMachineNumberGuessWorkflow",
            .Version = New Version(1, 0, 0, 0)
        }

        FlowchartNumberGuessIdentity = New WorkflowIdentity With
        {
            .Name = "FlowchartNumberGuessWorkflow",
            .Version = New Version(1, 0, 0, 0)
        }

        SequentialNumberGuessIdentity = New WorkflowIdentity With
        {
            .Name = "SequentialNumberGuessWorkflow",
            .Version = New Version(1, 0, 0, 0)
        }

        map.Add(StateMachineNumberGuessIdentity, New StateMachineNumberGuessWorkflow())
        map.Add(FlowchartNumberGuessIdentity, New FlowchartNumberGuessWorkflow())
        map.Add(SequentialNumberGuessIdentity, New SequentialNumberGuessWorkflow())
    End Sub

    Public Function GetWorkflowDefinition(identity As WorkflowIdentity) As Activity
        Return map(identity)
    End Function

    Public Function GetIdentityDescription(identity As WorkflowIdentity) As String
        Return identity.ToString()
    End Function
End Module

public static class WorkflowVersionMap
{
    static Dictionary<WorkflowIdentity, Activity> map;

    // Current version identities.
    static public WorkflowIdentity StateMachineNumberGuessIdentity;
    static public WorkflowIdentity FlowchartNumberGuessIdentity;
    static public WorkflowIdentity SequentialNumberGuessIdentity;

    static WorkflowVersionMap()
    {
        map = new Dictionary<WorkflowIdentity, Activity>();

        // Add the current workflow version identities.
        StateMachineNumberGuessIdentity = new WorkflowIdentity
        {
            Name = "StateMachineNumberGuessWorkflow",
            Version = new Version(1, 0, 0, 0)
        };

        FlowchartNumberGuessIdentity = new WorkflowIdentity
        {
            Name = "FlowchartNumberGuessWorkflow",
            Version = new Version(1, 0, 0, 0)
        };

        SequentialNumberGuessIdentity = new WorkflowIdentity
        {
            Name = "SequentialNumberGuessWorkflow",
            Version = new Version(1, 0, 0, 0)
        };

        map.Add(StateMachineNumberGuessIdentity, new StateMachineNumberGuessWorkflow());
        map.Add(FlowchartNumberGuessIdentity, new FlowchartNumberGuessWorkflow());
        map.Add(SequentialNumberGuessIdentity, new SequentialNumberGuessWorkflow());
    }

    public static Activity GetWorkflowDefinition(WorkflowIdentity identity)
    {
        return map[identity];
    }

    public static string GetIdentityDescription(WorkflowIdentity identity)
    {
        return identity.ToString();
   }
}

WorkflowVersionMap contiene tres identidades de flujo de trabajo que se asignan a las tres definiciones de flujo de trabajo de este tutorial y se usan en las secciones siguientes al iniciar o al reanudar los flujos de trabajo.

Para iniciar un nuevo flujo de trabajo

Agregue un controlador Click para NewGame. Para agregar el controlador, cambie a Vista de diseño para el formulario y haga doble clic en NewGame. Se agrega un controlador NewGame_Click y la vista cambia a vista de código para el formulario. Siempre que el usuario haga clic en este botón se inicia un nuevo flujo de trabajo.
```
Private Sub NewGame_Click(sender As Object, e As EventArgs) Handles NewGame.Click

End Sub
```
```
private void NewGame_Click(object sender, EventArgs e)
{

}
```
Agregue el código siguiente al controlador de clic. Este código crea un diccionario de argumentos de entrada para el flujo de trabajo, por clave de nombre de argumento. Este diccionario tiene una entrada que contiene el intervalo del número generado aleatoriamente recuperado en el cuadro combinado del intervalo.
```
Dim inputs As New Dictionary(Of String, Object)()
inputs.Add("MaxNumber", Convert.ToInt32(NumberRange.SelectedItem))
```
```
var inputs = new Dictionary<string, object>();
inputs.Add("MaxNumber", Convert.ToInt32(NumberRange.SelectedItem));
```

A continuación, agregue el siguiente código que inicia el flujo de trabajo. ph x="1" /> y la definición de flujo de trabajo correspondiente al tipo de flujo de trabajo seleccionado se recuperan mediante la clase del asistente WorkflowVersionMap. A continuación, se crea una nueva instancia de WorkflowApplication mediante la definición de flujo de trabajo, WorkflowIdentity, y el diccionario de argumentos de entrada.

Dim identity As WorkflowIdentity = Nothing
Select Case WorkflowType.SelectedItem.ToString()
    Case "SequentialNumberGuessWorkflow"
        identity = WorkflowVersionMap.SequentialNumberGuessIdentity

    Case "StateMachineNumberGuessWorkflow"
        identity = WorkflowVersionMap.StateMachineNumberGuessIdentity

    Case "FlowchartNumberGuessWorkflow"
        identity = WorkflowVersionMap.FlowchartNumberGuessIdentity
End Select

Dim wf As Activity = WorkflowVersionMap.GetWorkflowDefinition(identity)

Dim wfApp = New WorkflowApplication(wf, inputs, identity)

WorkflowIdentity identity = null;
switch (WorkflowType.SelectedItem.ToString())
{
    case "SequentialNumberGuessWorkflow":
        identity = WorkflowVersionMap.SequentialNumberGuessIdentity;
        break;

    case "StateMachineNumberGuessWorkflow":
        identity = WorkflowVersionMap.StateMachineNumberGuessIdentity;
        break;

    case "FlowchartNumberGuessWorkflow":
        identity = WorkflowVersionMap.FlowchartNumberGuessIdentity;
        break;
};

Activity wf = WorkflowVersionMap.GetWorkflowDefinition(identity);

WorkflowApplication wfApp = new WorkflowApplication(wf, inputs, identity);

A continuación, agregue el siguiente código que agrega el flujo de trabajo a la lista de flujos de trabajo y muestra la información de la versión del flujo de trabajo en el formulario.

' Add the workflow to the list and display the version information.
workflowStarting = True
InstanceId.SelectedIndex = InstanceId.Items.Add(wfApp.Id)
WorkflowVersion.Text = identity.ToString()
workflowStarting = False

// Add the workflow to the list and display the version information.
workflowStarting = true;
InstanceId.SelectedIndex = InstanceId.Items.Add(wfApp.Id);
WorkflowVersion.Text = identity.ToString();
workflowStarting = false;

Llame a ConfigureWorkflowApplication para configurar el almacén de instancias, las extensiones y los controladores de ciclo de vida del flujo de trabajo para esta instancia WorkflowApplication.

' Configure the instance store, extensions, and
' workflow lifecycle handlers.
ConfigureWorkflowApplication(wfApp)

// Configure the instance store, extensions, and
// workflow lifecycle handlers.
ConfigureWorkflowApplication(wfApp);

Por último, llame a Run.

' Start the workflow.
wfApp.Run()

// Start the workflow.
wfApp.Run();

El siguiente ejemplo es el controlador NewGame_Click completado.

Private Sub NewGame_Click(sender As Object, e As EventArgs) Handles NewGame.Click
    ' Start a new workflow.
    Dim inputs As New Dictionary(Of String, Object)()
    inputs.Add("MaxNumber", Convert.ToInt32(NumberRange.SelectedItem))

    Dim identity As WorkflowIdentity = Nothing
    Select Case WorkflowType.SelectedItem.ToString()
        Case "SequentialNumberGuessWorkflow"
            identity = WorkflowVersionMap.SequentialNumberGuessIdentity

        Case "StateMachineNumberGuessWorkflow"
            identity = WorkflowVersionMap.StateMachineNumberGuessIdentity

        Case "FlowchartNumberGuessWorkflow"
            identity = WorkflowVersionMap.FlowchartNumberGuessIdentity
    End Select

    Dim wf As Activity = WorkflowVersionMap.GetWorkflowDefinition(identity)

    Dim wfApp = New WorkflowApplication(wf, inputs, identity)

    ' Add the workflow to the list and display the version information.
    workflowStarting = True
    InstanceId.SelectedIndex = InstanceId.Items.Add(wfApp.Id)
    WorkflowVersion.Text = identity.ToString()
    workflowStarting = False

    ' Configure the instance store, extensions, and
    ' workflow lifecycle handlers.
    ConfigureWorkflowApplication(wfApp)

    ' Start the workflow.
    wfApp.Run()
End Sub

private void NewGame_Click(object sender, EventArgs e)
{
    var inputs = new Dictionary<string, object>();
    inputs.Add("MaxNumber", Convert.ToInt32(NumberRange.SelectedItem));

    WorkflowIdentity identity = null;
    switch (WorkflowType.SelectedItem.ToString())
    {
        case "SequentialNumberGuessWorkflow":
            identity = WorkflowVersionMap.SequentialNumberGuessIdentity;
            break;

        case "StateMachineNumberGuessWorkflow":
            identity = WorkflowVersionMap.StateMachineNumberGuessIdentity;
            break;

        case "FlowchartNumberGuessWorkflow":
            identity = WorkflowVersionMap.FlowchartNumberGuessIdentity;
            break;
    };

    Activity wf = WorkflowVersionMap.GetWorkflowDefinition(identity);

    var wfApp = new WorkflowApplication(wf, inputs, identity);

    // Add the workflow to the list and display the version information.
    workflowStarting = true;
    InstanceId.SelectedIndex = InstanceId.Items.Add(wfApp.Id);
    WorkflowVersion.Text = identity.ToString();
    workflowStarting = false;

    // Configure the instance store, extensions, and
    // workflow lifecycle handlers.
    ConfigureWorkflowApplication(wfApp);

    // Start the workflow.
    wfApp.Run();
}

Para reanudar un flujo de trabajo

Agregue un controlador Click para EnterGuess. Para agregar el controlador, cambie a Vista de diseño para el formulario y haga doble clic en EnterGuess. Siempre que el usuario haga clic en este botón se reanudará un flujo de trabajo.
```
Private Sub EnterGuess_Click(sender As Object, e As EventArgs) Handles EnterGuess.Click

End Sub
```
```
private void EnterGuess_Click(object sender, EventArgs e)
{

}
```

Agregue el código siguiente para asegurarse de que un flujo de trabajo está seleccionado en la lista de flujos de trabajo y de que el acierto del usuario es válido.

If WorkflowInstanceId = Guid.Empty Then
    MessageBox.Show("Please select a workflow.")
    Return
End If

Dim userGuess As Integer
If Not Int32.TryParse(Guess.Text, userGuess) Then
    MessageBox.Show("Please enter an integer.")
    Guess.SelectAll()
    Guess.Focus()
    Return
End If

if (WorkflowInstanceId == Guid.Empty)
{
    MessageBox.Show("Please select a workflow.");
    return;
}

int guess;
if (!Int32.TryParse(Guess.Text, out guess))
{
    MessageBox.Show("Please enter an integer.");
    Guess.SelectAll();
    Guess.Focus();
    return;
}

A continuación, recupere WorkflowApplicationInstance de la instancia de flujo de trabajo persistente. WorkflowApplicationInstance representa una instancia de flujo de trabajo persistente que aún no se ha asociado a una definición de flujo de trabajo. DefinitionIdentity de WorkflowApplicationInstance contiene WorkflowIdentity de la instancia de flujo de trabajo persistente. En este tutorial, la clase de utilidad de WorkflowVersionMap se usa para asignar WorkflowIdentity a la definición de flujo de trabajo correcta. Una vez que se recupera la definición de flujo de trabajo, se crea WorkflowApplication, mediante la definición de flujo de trabajo correcta.

Dim instance As WorkflowApplicationInstance = _
    WorkflowApplication.GetInstance(WorkflowInstanceId, store)

' Use the persisted WorkflowIdentity to retrieve the correct workflow
' definition from the dictionary.
Dim wf As Activity = _
    WorkflowVersionMap.GetWorkflowDefinition(instance.DefinitionIdentity)

' Associate the WorkflowApplication with the correct definition
Dim wfApp As New WorkflowApplication(wf, instance.DefinitionIdentity)

WorkflowApplicationInstance instance =
    WorkflowApplication.GetInstance(WorkflowInstanceId, store);

// Use the persisted WorkflowIdentity to retrieve the correct workflow
// definition from the dictionary.
Activity wf =
    WorkflowVersionMap.GetWorkflowDefinition(instance.DefinitionIdentity);

// Associate the WorkflowApplication with the correct definition
var wfApp = new WorkflowApplication(wf, instance.DefinitionIdentity);

Una vez que se ha creado WorkflowApplication, configure el almacén de instancias, los controladores de ciclo de vida del flujo de trabajo y las extensiones mediante una llamada a ConfigureWorkflowApplication. Deben llevarse a cabo estos pasos cada vez que se crea un nuevo objeto WorkflowApplication y antes de que se cargue la instancia de flujo de trabajo en WorkflowApplication. Cuando el flujo de trabajo ya está cargado, se reanuda con el intento del usuario.

' Configure the extensions and lifecycle handlers.
' Do this before the instance is loaded. Once the instance is
' loaded it is too late to add extensions.
ConfigureWorkflowApplication(wfApp)

' Load the workflow.
wfApp.Load(instance)

' Resume the workflow.
wfApp.ResumeBookmark("EnterGuess", userGuess)

// Configure the extensions and lifecycle handlers.
// Do this before the instance is loaded. Once the instance is
// loaded it is too late to add extensions.
ConfigureWorkflowApplication(wfApp);

// Load the workflow.
wfApp.Load(instance);

// Resume the workflow.
wfApp.ResumeBookmark("EnterGuess", guess);

Finalmente, desactive el cuadro donde se indica el número y prepare el formulario para aceptar otro intento.

' Clear the Guess textbox.
Guess.Clear()
Guess.Focus()

// Clear the Guess textbox.
Guess.Clear();
Guess.Focus();

El siguiente ejemplo es el controlador EnterGuess_Click completado.

Private Sub EnterGuess_Click(sender As Object, e As EventArgs) Handles EnterGuess.Click
    If WorkflowInstanceId = Guid.Empty Then
        MessageBox.Show("Please select a workflow.")
        Return
    End If

    Dim userGuess As Integer
    If Not Int32.TryParse(Guess.Text, userGuess) Then
        MessageBox.Show("Please enter an integer.")
        Guess.SelectAll()
        Guess.Focus()
        Return
    End If

    Dim instance As WorkflowApplicationInstance = _
        WorkflowApplication.GetInstance(WorkflowInstanceId, store)

    ' Use the persisted WorkflowIdentity to retrieve the correct workflow
    ' definition from the dictionary.
    Dim wf As Activity = _
        WorkflowVersionMap.GetWorkflowDefinition(instance.DefinitionIdentity)

    ' Associate the WorkflowApplication with the correct definition
    Dim wfApp As New WorkflowApplication(wf, instance.DefinitionIdentity)

    ' Configure the extensions and lifecycle handlers.
    ' Do this before the instance is loaded. Once the instance is
    ' loaded it is too late to add extensions.
    ConfigureWorkflowApplication(wfApp)

    ' Load the workflow.
    wfApp.Load(instance)

    ' Resume the workflow.
    wfApp.ResumeBookmark("EnterGuess", userGuess)

    ' Clear the Guess textbox.
    Guess.Clear()
    Guess.Focus()
End Sub

private void EnterGuess_Click(object sender, EventArgs e)
{
    if (WorkflowInstanceId == Guid.Empty)
    {
        MessageBox.Show("Please select a workflow.");
        return;
    }

    int guess;
    if (!Int32.TryParse(Guess.Text, out guess))
    {
        MessageBox.Show("Please enter an integer.");
        Guess.SelectAll();
        Guess.Focus();
        return;
    }

    WorkflowApplicationInstance instance =
        WorkflowApplication.GetInstance(WorkflowInstanceId, store);

    // Use the persisted WorkflowIdentity to retrieve the correct workflow
    // definition from the dictionary.
    Activity wf =
        WorkflowVersionMap.GetWorkflowDefinition(instance.DefinitionIdentity);

    // Associate the WorkflowApplication with the correct definition
    var wfApp = new WorkflowApplication(wf, instance.DefinitionIdentity);

    // Configure the extensions and lifecycle handlers.
    // Do this before the instance is loaded. Once the instance is
    // loaded it is too late to add extensions.
    ConfigureWorkflowApplication(wfApp);

    // Load the workflow.
    wfApp.Load(instance);

    // Resume the workflow.
    wfApp.ResumeBookmark("EnterGuess", guess);

    // Clear the Guess textbox.
    Guess.Clear();
    Guess.Focus();
}

Para finalizar un flujo de trabajo

Agregue un controlador Click para QuitGame. Para agregar el controlador, cambie a Vista de diseño para el formulario y haga doble clic en QuitGame. Siempre que el usuario haga clic en este botón se finalizará el flujo de trabajo seleccionado actualmente.
```
Private Sub QuitGame_Click(sender As Object, e As EventArgs) Handles QuitGame.Click

End Sub
```
```
private void QuitGame_Click(object sender, EventArgs e)
{

}
```

Agregue el código siguiente al controlador QuitGame_Click. Este código primero comprueba que un flujo de trabajo está seleccionado en la lista de flujos de trabajo. Después, carga la instancia persistente en WorkflowApplicationInstance, usa DefinitionIdentity para determinar la definición correcta de flujo de trabajo e inicializa WorkflowApplication. A continuación, las extensiones y los controladores de ciclo de vida de flujo de trabajo se configuran mediante una llamada a ConfigureWorkflowApplication. Una vez se ha configurado WorkflowApplication, se carga y, a continuación, Terminate recibe una llamada.

If WorkflowInstanceId = Guid.Empty Then
    MessageBox.Show("Please select a workflow.")
    Return
End If

Dim instance As WorkflowApplicationInstance = _
    WorkflowApplication.GetInstance(WorkflowInstanceId, store)

' Use the persisted WorkflowIdentity to retrieve the correct workflow
' definition from the dictionary.
Dim wf As Activity = WorkflowVersionMap.GetWorkflowDefinition(instance.DefinitionIdentity)

' Associate the WorkflowApplication with the correct definition.
Dim wfApp As New WorkflowApplication(wf, instance.DefinitionIdentity)

' Configure the extensions and lifecycle handlers.
ConfigureWorkflowApplication(wfApp)

' Load the workflow.
wfApp.Load(instance)

' Terminate the workflow.
wfApp.Terminate("User resigns.")

if (WorkflowInstanceId == Guid.Empty)
{
    MessageBox.Show("Please select a workflow.");
    return;
}

WorkflowApplicationInstance instance =
    WorkflowApplication.GetInstance(WorkflowInstanceId, store);

// Use the persisted WorkflowIdentity to retrieve the correct workflow
// definition from the dictionary.
Activity wf = WorkflowVersionMap.GetWorkflowDefinition(instance.DefinitionIdentity);

// Associate the WorkflowApplication with the correct definition
var wfApp = new WorkflowApplication(wf, instance.DefinitionIdentity);

// Configure the extensions and lifecycle handlers
ConfigureWorkflowApplication(wfApp);

// Load the workflow.
wfApp.Load(instance);

// Terminate the workflow.
wfApp.Terminate("User resigns.");

Para generar y ejecutar la aplicación

Haga doble clic en Program.cs (o en Module1.vb) en el Explorador de soluciones para mostrar el código.
Agregue las siguientes instrucciones using (o Imports) al principio del archivo con las demás instrucciones using (o Imports).
```
Imports System.Windows.Forms
```
```
using System.Windows.Forms;
```

Quite o comente el código de hospedaje de flujo de trabajo existente de Procedimiento para ejecutar un flujo de trabajo y reemplácelo por el código siguiente.

Sub Main()
    Application.EnableVisualStyles()
    Application.Run(New WorkflowHostForm())
End Sub

static void Main(string[] args)
{
    Application.EnableVisualStyles();
    Application.Run(new WorkflowHostForm());
}

Haga clic con el botón derecho en NumberGuessWorkflowHost en el Explorador de soluciones y elija Propiedades. En la pestaña Aplicación, especifique Aplicación para Windows para Tipo de resultado. Este paso es opcional, pero si no se realiza la ventana de la consola se muestra además del formulario.
Presione Ctrl+Mayús+B para compilar la aplicación.
Asegúrese de que se haya establecido NumberGuessWorkflowHost como la aplicación de inicio y pulse Ctrl+F5 para iniciar la aplicación.
Seleccione un intervalo para el juego de adivinar un numero y el tipo de flujo de trabajo que se va a iniciar, y haga clic en New Game (Nuevo juego). Escriba un intento en el cuadro de Guess (Adivinar) y haga clic en Go (Ir) para enviarlo. Observe que el resultado de las actividades WriteLine se muestra en el formulario.
Inicie varios flujos de trabajo mediante diferentes tipos de flujo de trabajo e intervalos de números, escriba algunos números y cambie de un flujo de trabajo a otro seleccionándolos en la lista Identificador de instancia de flujo de trabajo.

Observe que al cambiar a un nuevo flujo de trabajo, los intentos anteriores y el progreso del flujo de trabajo no aparecen en la ventana de estado. El estado no está disponible porque no se captura ni guarda en ningún lugar. En el siguiente paso del tutorial, Procedimiento para crear un participante de seguimiento personalizado, se crea un participante de seguimiento personalizado que guarda esta información.

Compartir vía
