Creación de un clúster de RDMA de LINUX de HPC Pack en Azure

2025-06-05

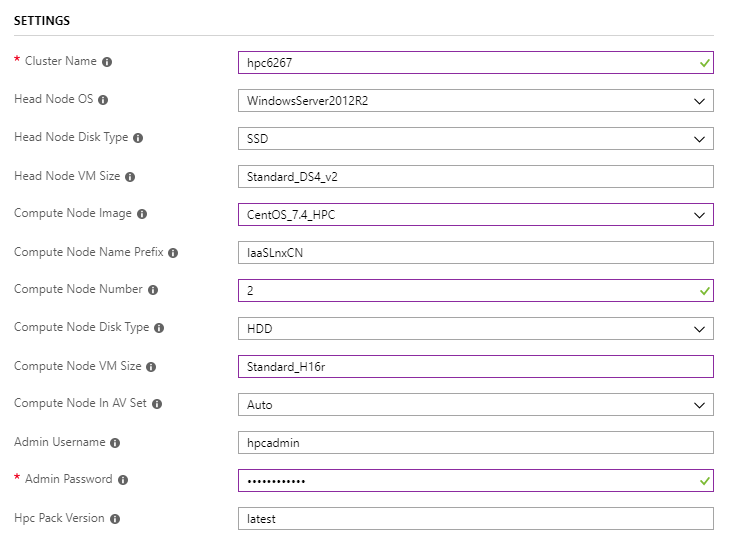

Implementación de un clúster con una plantilla de ARM

Uso del clúster de nodo principal único para cargas de trabajo de Linux para implementar el clúster

Tenga en cuenta que Compute Node Image debe ser uno con sufijo HPCy Compute Node VM Size debe ser Standard_H16r o Standard_H16mr en la serie H para que el clúster pueda ser compatible con RDMA.

Ejecución de Pingpong de Pruebas comparativas de Intel MPI

Inicie sesión en el nodo principal hpc6267 y tome nodos en línea

Envío de un trabajo para ejecutar pingpong de MPI entre nodos de proceso de Linux

job submit /numnodes:2 "source /opt/intel/impi/`ls /opt/intel/impi`/bin64/mpivars.sh && mpirun -env I_MPI_FABRICS=shm:dapl -env I_MPI_DAPL_PROVIDER=ofa-v2-ib0 -env I_MPI_DYNAMIC_CONNECTION=0 -env I_MPI_FALLBACK_DEVICE=0 -f $CCP_MPI_HOSTFILE -ppn 1 IMB-MPI1 pingpong | tail -n30"

El archivo host o el archivo de máquina para la tarea MPI se genera automáticamente.
- La variable $CCP_MPI_HOSTFILE de entorno se puede usar en el comando task para obtener el nombre de archivo.
- La variable $CCP_MPI_HOSTFILE_FORMAT de entorno podría establecerse para especificar el formato del archivo host o del archivo de máquina
  - El formato de archivo host predeterminado es similar al siguiente:
```
nodename1
nodename2
…
nodenameN
```
  - Cuando $CCP_MPI_HOSTFILE_FORMAT=1, el formato es similar al siguiente:
```
nodename1:4
nodename2:4
…
nodenameN:4
```
  - Cuando $CCP_MPI_HOSTFILE_FORMAT=2, el formato es similar al siguiente:
```
nodename1 slots=4
nodename2 slots=4
…
nodenameN slots=4
```
  - Cuando $CCP_MPI_HOSTFILE_FORMAT=3, el formato es similar al siguiente:
```
nodename1 4
nodename2 4
…
nodenameN 4
```

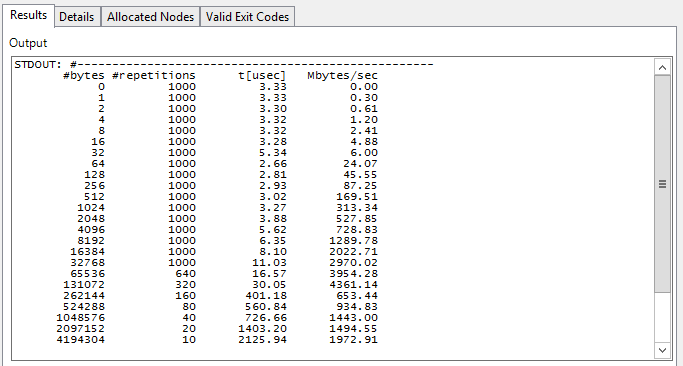

Comprobación del resultado de la tarea en el Administrador de clústeres de HPC Pack 2016

Ejecución de la carga de trabajo de OpenFOAM

Descarga e instalación de Intel MPI

Intel MPI ya está instalado en la imagen CentOS_7.4_HPCde Linux, pero se necesita una versión más reciente para compilar OpenFOAM, que se puede descargar de la biblioteca de Intel MPI.

Descarga e instalación silenciosa de Intel MPI con clusrun

clusrun /nodegroup:LinuxNodes /interleaved "wget https://registrationcenter-download.intel.com/akdlm/irc_nas/tec/13063/l_mpi_2018.3.222.tgz && tar -zxvf l_mpi_2018.3.222.tgz && sed -i -e 's/ACCEPT_EULA=decline/ACCEPT_EULA=accept/g' ./l_mpi_2018.3.222/silent.cfg && ./l_mpi_2018.3.222/install.sh --silent ./l_mpi_2018.3.222/silent.cfg"

Descarga y compilación de OpenFOAM

Los paquetes openFOAM se pueden descargar desde la página de descarga de OpenFOAM
Antes de compilar OpenFOAM, es necesario instalar zlib-devel y Development Tools en nodos de proceso de Linux (CentOS) para cambiar el valor de la variable WM_MPLIB de SYSTEMOPENMPI a INTELMPI en el archivo bashrcde configuración del entorno de OpenFOAM y para obtener el archivo de configuración del entorno de Intel MPI y el archivo mpivars.sh de configuración del entorno openFOAM. bashrc
Opcionalmente, se podría establecer una variable WM_NCOMPPROCS de entorno para especificar cuántos procesadores se usarán para compilar OpenFoam, lo que podría acelerar la compilación.

Uso de clusrun para lograr todo lo anterior

clusrun /nodegroup:LinuxNodes /interleaved "yum install -y zlib-devel && yum groupinstall -y 'Development Tools' && wget https://sourceforge.net/projects/openfoamplus/files/v1806/ThirdParty-v1806.tgz && wget https://sourceforge.net/projects/openfoamplus/files/v1806/OpenFOAM-v1806.tgz && mkdir /opt/OpenFOAM && tar -xzf OpenFOAM-v1806.tgz -C /opt/OpenFOAM && tar -xzf ThirdParty-v1806.tgz -C /opt/OpenFOAM && cd /opt/OpenFOAM/OpenFOAM-v1806/ && sed -i -e 's/WM_MPLIB=SYSTEMOPENMPI/WM_MPLIB=INTELMPI/g' ./etc/bashrc && source /opt/intel/impi/2018.3.222/bin64/mpivars.sh && source ./etc/bashrc && export WM_NCOMPPROCS=$((`grep -c ^processor /proc/cpuinfo`-1)) && ./Allwmake"

Cree una carpeta denominada openfoam en el nodo principal y compártala con Everyone permiso.Read/Write
Creación de un directorio /openfoam y montaje del recurso compartido en nodos de proceso de Linux con clusrun
```
clusrun /nodegroup:LinuxNodes "mkdir /openfoam && mount -t cifs //hpc6267/openfoam /openfoam -o vers=2.1,username=hpcadmin,dir_mode=0777,file_mode=0777,password='********'"
```
Recuerde reemplazar el nombre de usuario y la contraseña en el código anterior al copiar.

Preparar el archivo de configuración del entorno para ejecutar tareas de MPI

Cree un archivo en el recurso settings.sh compartido con código:

#!/bin/bash
# impi
source /opt/intel/impi/2018.3.222/bin64/mpivars.sh
export MPI_ROOT=$I_MPI_ROOT
export I_MPI_FABRICS=shm:dapl
export I_MPI_DAPL_PROVIDER=ofa-v2-ib0
export I_MPI_DYNAMIC_CONNECTION=0
# openfoam
source /opt/OpenFOAM/OpenFOAM-v1806/etc/bashrc

Tenga cuidado con los finales de línea si el archivo se edita en el nodo principal, que debe ser \n en lugar de \r\n

Preparación de datos de ejemplo para el trabajo de OpenFOAM

Copia del ejemplo sloshingTank3D en el directorio tutoriales de OpenFOAM en el recurso compartido openfoam
Opcionalmente, modifique el valor de deltaT de 0.05 a y 0.5 el valor de de 0.05 a 0.5 en /openfoam/sloshingTank3D/system/controlDict para acelerar el procesamiento de writeInterval datos.

Modifique el archivo /openfoam/sloshingTank3D/system/decomposeParDict en términos del número principal que se va a usar; más información, consulte la Guía del usuario de OpenFOAM: 3.4 En ejecución de aplicaciones en paralelo

/*--------------------------------*- C++ -*----------------------------------*\
| =========                 |                                                 |
| \\      /  F ield         | OpenFOAM: The Open Source CFD Toolbox           |
|  \\    /   O peration     | Version:  v1806                                 |
|   \\  /    A nd           | Web:      www.OpenFOAM.com                      |
|    \\/     M anipulation  |                                                 |
\*---------------------------------------------------------------------------*/
FoamFile
{
    version     2.0;
    format      ascii;
    class       dictionary;
    object      decomposeParDict;
}
// * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //

numberOfSubdomains 32;

method          hierarchical;

coeffs
{
    n           (1 1 32);
    //delta       0.001; // default=0.001
    //order       xyz;   // default=xzy
}

distributed     no;

roots           ( );

// ************************************************************************* //

Prepare los datos de ejemplo en /openfoam/sloshingTank3D. El código siguiente se puede usar al realizarlo manualmente en el nodo de proceso de Linux:

cd /openfoam/sloshingTank3D
source /openfoam/settings.sh
source /home/hpcadmin/OpenFOAM/OpenFOAM-v1806/bin/tools/RunFunctions
m4 ./system/blockMeshDict.m4 > ./system/blockMeshDict
runApplication blockMesh
cp ./0/alpha.water.orig ./0/alpha.water
runApplication setFields

Envío de un trabajo para lograr todo lo anterior

set CORE_NUMBER=32
job submit "cp -r /opt/OpenFOAM/OpenFOAM-v1806/tutorials/multiphase/interFoam/laminar/sloshingTank3D /openfoam/ && sed -i 's/deltaT          0.05;/deltaT          0.5;/g' /openfoam/sloshingTank3D/system/controlDict &&  sed -i 's/writeInterval   0.05;/writeInterval   0.5;/g' /openfoam/sloshingTank3D/system/controlDict && sed -i 's/numberOfSubdomains 16;/numberOfSubdomains %CORE_NUMBER%;/g' /openfoam/sloshingTank3D/system/decomposeParDict && sed -i 's/n           (4 2 2);/n           (1 1 %CORE_NUMBER%);/g' /openfoam/sloshingTank3D/system/decomposeParDict && cd /openfoam/sloshingTank3D/ && m4 ./system/blockMeshDict.m4 > ./system/blockMeshDict && source /opt/OpenFOAM/OpenFOAM-v1806/bin/tools/RunFunctions && source /opt/OpenFOAM/OpenFOAM-v1806/etc/bashrc && runApplication blockMesh && cp ./0/alpha.water.orig ./0/alpha.water && runApplication setFields"

Creación de un trabajo que contenga tareas de MPI para procesar la fecha

Creación de un trabajo y adición de 4 tareas con dependencia

Nombre de la tarea	Tarea dependiente	Núcleos	Comando	Variable del entorno
task1	No disponible	1	source /openfoam/settings.sh && decomposePar -force	No disponible
task2	task1	32	source /openfoam/settings.sh && mpirun -machinefile $CCP_MPI_HOSTFILE interFoam -parallel	CCP_MPI_HOSTFILE_FORMAT=1
task3	task2	1	source /openfoam/settings.sh && reconstructPar	No disponible
task4	task3	32	source /openfoam/settings.sh && mpirun -machinefile $CCP_MPI_HOSTFILE foamToEnsight -parallel	CCP_MPI_HOSTFILE_FORMAT=1

Establezca el directorio /openfoam/sloshingTank3D de trabajo en y la salida estándar en ${CCP_JOBID}.${CCP_TASKID}.log de cada tarea.

Logre todo lo anterior con comandos:

set CORE_NUMBER=32
job new
job add !! /workdir:/openfoam/sloshingTank3D /name:task1 /stdout:${CCP_JOBID}.${CCP_TASKID}.log "source /openfoam/settings.sh && decomposePar -force"
job add !! /workdir:/openfoam/sloshingTank3D /name:task2 /stdout:${CCP_JOBID}.${CCP_TASKID}.log /depend:task1 /numcores:%CORE_NUMBER% /env:CCP_MPI_HOSTFILE_FORMAT=1 "source /openfoam/settings.sh && mpirun -machinefile $CCP_MPI_HOSTFILE interFoam -parallel"
job add !! /workdir:/openfoam/sloshingTank3D /name:task3 /stdout:${CCP_JOBID}.${CCP_TASKID}.log /depend:task2 "source /openfoam/settings.sh && reconstructPar"
job add !! /workdir:/openfoam/sloshingTank3D /name:task4 /stdout:${CCP_JOBID}.${CCP_TASKID}.log /depend:task3 /numcores:%CORE_NUMBER% /env:CCP_MPI_HOSTFILE_FORMAT=1 "source /openfoam/settings.sh && mpirun -machinefile $CCP_MPI_HOSTFILE foamToEnsight -parallel"
job submit /id:!!

Obtención del resultado

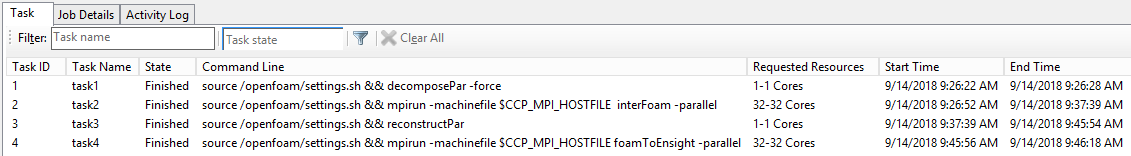

Comprobación del resultado del trabajo en el Administrador de clústeres de HPC Pack 2016
El resultado de ejemplo sloshingTank3D se genera como archivo \\hpc6267\openfoam\sloshingTank3D\EnSight\sloshingTank3D.case, que Ensight podría ver.
