CircularString

Artículo
05/23/2023

Se aplica a: SQL Server Azure SQL Database Azure SQL Managed Instance

Una CircularString es una colección con cero o más segmentos de arco circular continuos. Un segmento de arco circular es un segmento curvado definido por tres puntos en un plano bidimensional; el primer punto no puede ser igual que el tercero. Si los tres puntos de un segmento de arco circular son colineales, el segmento de arco se trata como un segmento de línea.

Instancias de CircularString

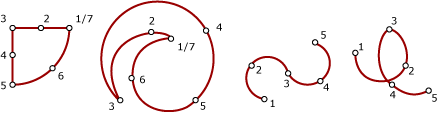

En el dibujo siguiente se muestran instancias válidas de CircularString :

Ejemplos de CircularString

Instancias aceptadas

La instancia CircularString se acepta si está vacía o contiene un número impar de puntos, n, donde n > 1. Se aceptan las siguientes instancias de CircularString .

DECLARE @g1 geometry = 'CIRCULARSTRING EMPTY';
DECLARE @g2 geometry = 'CIRCULARSTRING(1 1, 2 0, -1 1)';
DECLARE @g3 geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 2 0, 1 1)';

@g3 muestra que la instancia CircularString se puede aceptar, pero no es válida. La siguiente declaración de instancia de CircularString no se acepta. Esta declaración inicia una excepción System.FormatException.

DECLARE @g geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 1 1)';

Instancias válidas

Una instancia de CircularString válida debe estar vacía o tener los siguientes atributos:

Debe contener al menos un segmento de arco circular (es decir, con un mínimo de tres puntos).
El último extremo de cada segmento de arco circular de la secuencia, salvo el último segmento, debe ser el primer extremo del siguiente segmento de la secuencia.
Debe tener un número impar de puntos.
No se puede superponer sobre un intervalo.
Aunque las instancias de CircularString pueden contener segmentos de línea, dichos segmentos deben estar definidos por tres puntos colineales.

En el siguiente ejemplo se muestran instancias válidas de CircularString .

DECLARE @g1 geometry = 'CIRCULARSTRING EMPTY';
DECLARE @g2 geometry = 'CIRCULARSTRING(1 1, 2 0, -1 1)';
DECLARE @g3 geometry = 'CIRCULARSTRING(1 1, 2 0, 2 0, 1 1, 0 1)';
DECLARE @g4 geometry = 'CIRCULARSTRING(1 1, 2 2, 2 2)';
SELECT @g1.STIsValid(), @g2.STIsValid(), @g3.STIsValid(),@g4.STIsValid();

Una instancia de CircularString debe contener al menos dos segmentos de arco circular para definir un círculo completo. La instancia CircularString no puede usar solo un segmento de arco circular, como (1 1, 3 1, 1 1), para definir un círculo completo. Utilice (1 1, 2 2, 3 1, 2 0, 1 1) para definir el círculo.

En el siguiente ejemplo se muestran instancias de CircularString no válidas.

DECLARE @g1 geometry = 'CIRCULARSTRING(1 1, 2 0, 1 1)';
DECLARE @g2 geometry = 'CIRCULARSTRING(0 0, 0 0, 0 0)';
SELECT @g1.STIsValid(), @g2.STIsValid();

Instancias con puntos colineales

En los siguientes casos, un segmento de arco circular se tratará como un segmento de línea:

Cuando los tres puntos son colineales, por ejemplo (1 3, 4 4, 7 5).
Cuando los puntos primero y medio son el mismo, pero el tercer punto es diferente, por ejemplo (1 3, 1 3, 7 5).
Cuando los puntos medio y último son el mismo, pero el primer punto es diferente, por ejemplo (1 3, 4 4, 4 4).

Ejemplos

A Crear instancias de una instancia de geometry con una CircularString vacía

En este ejemplo se muestra cómo crear una instancia de CircularString vacía:

DECLARE @g geometry;
SET @g = geometry::Parse('CIRCULARSTRING EMPTY');

B. Crear instancias de una instancia de geometry usando una CircularString con un segmento de arco circular

En el siguiente ejemplo se muestra cómo crear una instancia CircularString con un único segmento de arco de circular (medio círculo):

DECLARE @g geometry;
SET @g = geometry:: STGeomFromText('CIRCULARSTRING(2 0, 1 1, 0 0)', 0);
SELECT @g.ToString();

C. Crear instancias de una instancia de geometry usando una CircularString con varios segmentos de arco circular

En el siguiente ejemplo se muestra cómo crear una instancia CircularString con más de un segmento de arco de circular (círculo completo):

DECLARE @g geometry;
SET @g = geometry::Parse('CIRCULARSTRING(2 1, 1 2, 0 1, 1 0, 2 1)');
SELECT 'Circumference = ' + CAST(@g.STLength() AS NVARCHAR(10));

Este es el conjunto de resultados.

Circumference = 6.28319

Compare con el resultado obtenido cuando se utiliza LineString en lugar de CircularString:

DECLARE @g geometry;
SET @g = geometry::STGeomFromText('LINESTRING(2 1, 1 2, 0 1, 1 0, 2 1)', 0);
SELECT 'Perimeter = ' + CAST(@g.STLength() AS NVARCHAR(10));

Este es el conjunto de resultados.

Perimeter = 5.65685

Observe que el valor del ejemplo CircularString se acerca a 2∏, que es la circunferencia real del círculo.

D. Declarar y crear instancias de una instancia de geometry con una CircularString en la misma instrucción

Este fragmento de código muestra cómo declarar y crear instancias de una instancia de geometry con una CircularString en la misma instrucción:

DECLARE @g geometry = 'CIRCULARSTRING(0 0, 1 2.1082, 3 6.3246, 0 7, -3 6.3246, -1 2.1082, 0 0)';

E. Crear instancias de una instancia de geography con una CircularString

En el siguiente ejemplo, se muestra cómo declarar y crear una instancia de geography con una CircularString:

DECLARE @g geography = 'CIRCULARSTRING(-122.358 47.653, -122.348 47.649, -122.348 47.658, -122.358 47.658, -122.358 47.653)';

F. Crear instancias de una instancia de geometry con una CircularString que es una línea recta

En el siguiente ejemplo se muestra cómo crear una instancia de CircularString que es una línea recta:

DECLARE @g geometry;
SET @g = geometry::STGeomFromText('CIRCULARSTRING(0 0, 1 2, 2 4)', 0);
