Déployer un conteneur Windows Server sur un cluster Azure Kubernetes Service (AKS) en utilisant Azure CLI

AKS (Azure Kubernetes Service) est un service Kubernetes managé qui vous permet de déployer et de gérer rapidement des clusters. Dans cet article, vous allez utiliser Azure CLI pour déployer un cluster AKS qui exécute des conteneurs Windows Server. Vous déployez également un exemple d’application ASP.NET dans un conteneur Windows Server vers le cluster.

Remarque

Dans cet article, vous trouverez les étapes à suivre pour déployer rapidement un cluster AKS. Les paramètres par défaut sont utilisés à des fins d'évaluation uniquement. Avant de déployer un cluster prêt pour la production, nous vous recommandons de vous familiariser avec notre architecture de référence de base pour prendre en compte la façon dont elle s’aligne sur vos besoins métier.

Avant de commencer

Ce guide de démarrage rapide suppose une compréhension élémentaire des concepts liés à Kubernetes. Pour plus d’informations, consultez Concepts de base de Kubernetes pour AKS (Azure Kubernetes Service).

  • Cet article nécessite la version 2.0.64 ou ultérieure de l’interface Azure CLI. Si vous utilisez Azure Cloud Shell, sachez que la dernière version y est déjà installée.
  • Veillez à ce que l’identité que vous utilisez pour créer votre cluster dispose des autorisations minimales appropriées. Pour plus d’informations sur l’accès et l’identité pour AKS, consultez Options d’accès et d’identité pour Kubernetes Azure Service (AKS).
  • Si vous avez plusieurs abonnements Azure, sélectionnez l’identifiant d’abonnement approprié dans lequel les ressources doivent être facturées avec la commande az account set. Pour obtenir plus d’informations, consultez Gérer les abonnements Azure – Azure CLI.

Créer un groupe de ressources

Un groupe de ressources Azure est un groupe logique dans lequel des ressources Azure sont déployées et gérées. Lorsque vous créez un groupe de ressources, vous devez spécifier un emplacement. Il s’agit de l’emplacement de stockage des métadonnées de groupe de ressources et c’est là que vos ressources s’exécutent dans Azure si vous ne spécifiez pas une autre région pendant la création de ressources.

  • Créez un groupe de ressources avec la commande az group create. L’exemple suivant crée un groupe de ressources nommé myResourceGroup à l’emplacement eastus. Entrez cette commande et les autres commandes de cet article dans un interpréteur de commandes BASH :

    az group create --name myResourceGroup --location eastus


    L’exemple de sortie suivant montre que le groupe de ressources a été créé correctement :

    {
      "id": "/subscriptions/<guid>/resourceGroups/myResourceGroup",
      "location": "eastus",
      "managedBy": null,
      "name": "myResourceGroup",
      "properties": {
        "provisioningState": "Succeeded"
      },
      "tags": null,
      "type": null
    }


Créer un cluster AKS

Dans cette section, nous allons créer un cluster AKS avec la configuration suivante :

  • Le cluster est configuré avec deux nœuds pour garantir un fonctionnement fiable. Un nœud est une machine virtuelle (VM) Azure qui exécute les composants de nœud Kubernetes et le runtime de conteneur.
  • Les paramètres --windows-admin-password et --windows-admin-username définissent les informations d’identification d’administrateur pour tous les nœuds Windows Server du cluster et doivent répondre aux exigences relatives aux mots de passe de Windows Server.
  • Le pool de nœuds utilise VirtualMachineScaleSets.

Pour créer le cluster AKS avec Azure CLI, procédez comme suit :

  1. Créez un nom d’utilisateur à utiliser en tant qu’informations d’identification d’administrateur pour les nœuds Windows Server sur votre cluster. Les commandes suivantes vous invitent à entrer un nom d’utilisateur et à le définir sur WINDOWS_USERNAME en vue d’une utilisation ultérieure dans une commande.

    echo "Please enter the username to use as administrator credentials for Windows Server nodes on your cluster: " && read WINDOWS_USERNAME

  2. Créez un mot de passe pour le nom d’utilisateur administrateur que vous avez créé à l’étape précédente. Le mot de passe doit comporter au moins 14 caractères et répondre aux exigences de complexité de mot de passe Windows Server.

    echo "Please enter the password to use as administrator credentials for Windows Server nodes on your cluster: " && read WINDOWS_PASSWORD

  3. Créez votre cluster en utilisant la commande az aks create et spécifiez les paramètres --windows-admin-username et --windows-admin-password. L’exemple de commande suivant crée un cluster à l’aide de la valeur de WINDOWS_USERNAME que vous avez définie dans la commande précédente. Vous pouvez également indiquer un autre nom d’utilisateur directement dans le paramètre au lieu d’utiliser WINDOWS_USERNAME.

    az aks create \
        --resource-group myResourceGroup \
        --name myAKSCluster \
        --node-count 2 \
        --enable-addons monitoring \
        --generate-ssh-keys \
        --windows-admin-username $WINDOWS_USERNAME \
        --windows-admin-password $WINDOWS_PASSWORD \
        --vm-set-type VirtualMachineScaleSets \
        --network-plugin azure


    Au bout de quelques minutes, la commande se termine et retourne des informations au format JSON sur le cluster. Parfois, le provisionnement du cluster peut prendre un peu de temps. Prévoyez 10 minutes tout au plus.

    Si vous obtenez une erreur de validation de mot de passe et que le mot de passe que vous définissez répond aux exigences de longueur et de complexité, essayez de créer votre groupe de ressources dans une autre région. Puis essayez de créer le cluster avec le nouveau groupe de ressources.

    Si vous ne spécifiez pas de nom d’utilisateur et de mot de passe Administrateur lorsque vous créez le pool de nœuds, le nom d’utilisateur est défini sur azureuser et le mot de passe sur une valeur aléatoire. Pour plus d’informations, consultez FAQ Windows Server

    Le nom d’utilisateur Administrateur ne peut pas être modifié, mais vous pouvez modifier le mot de passe Administrateur utilisé par votre cluster AKS pour les nœuds Windows Server en utilisant la commande az aks update. Pour plus d’informations, consultez FAQ Windows Server.

    Pour pouvoir exécuter un cluster AKS qui prend en charge les pools de nœuds pour les conteneurs Windows Server, votre cluster doit appliquer une stratégie de réseau qui utilise le plug-in réseau Azure CNI (avancé). Le paramètre --network-plugin azure spécifie Azure CNI.

Ajouter un pool de nœuds

Par défaut, un cluster AKS est créé avec un pool de nœuds qui peut exécuter des conteneurs Linux. Vous devez ajouter un autre pool de nœuds capable d’exécuter des conteneurs Windows Server en même temps que le pool de nœuds Linux.

Windows Server 2022 est le système d’exploitation par défaut pour Kubernetes 1.25.0 et les versions ultérieures. Windows Server 2019 est le système d’exploitation par défaut pour les versions antérieures. Si vous ne spécifiez pas de référence SKU de système d’exploitation particulière, Azure crée le nouveau pool de nœuds avec la référence SKU par défaut pour la version de Kubernetes utilisée par le cluster.

Pour utiliser la référence SKU de système d’exploitation par défaut, créez le pool de nœuds sans spécifier de référence SKU de système d’exploitation. Le pool de nœuds est configuré pour le système d’exploitation par défaut en fonction de la version Kubernetes du cluster.

Ajoutez un pool de nœuds Windows à l’aide de la commande az aks nodepool add. La commande suivante crée un pool de nœuds nommé npwin et l’ajoute à myAKSCluster. La commande utilise également le sous-réseau par défaut dans le réseau virtuel par défaut créé lors de l’exécution de az aks create. La référence SKU du système d’exploitation n’étant pas spécifiée, le pool de nœuds est défini sur le système d’exploitation par défaut déterminé par la version de Kubernetes du cluster :

az aks nodepool add \
    --resource-group myResourceGroup \
    --cluster-name myAKSCluster \
    --os-type Windows \
    --name npwin \
    --node-count 1

Se connecter au cluster

Vous devez utiliser kubectl, le client en ligne de commande Kubernetes, pour gérer vos clusters Kubernetes. Si vous utilisez Azure Cloud Shell, kubectl est déjà installé. Si vous voulez installer et exécuter kubectl en local, appelez la commande az aks install-cli.

  1. Configurez kubectl afin de vous connecter à votre cluster Kubernetes avec la commande az aks get-credentials. Cette commande télécharge les informations d’identification et configure l’interface CLI Kubernetes pour les utiliser.

    az aks get-credentials --resource-group myResourceGroup --name myAKSCluster

  2. Vérifiez la connexion à votre cluster à l’aide de la commande kubectl get, qui retourne la liste des nœuds du cluster.

    kubectl get nodes -o wide


    L’exemple de sortie suivant montre tous les nœuds dans le cluster. Vérifiez que l’état de tous les nœuds est Ready (Prêt) :

    NAME                                STATUS   ROLES   AGE   VERSION   INTERNAL-IP   EXTERNAL-IP   OS-IMAGE                         KERNEL-VERSION      CONTAINER-RUNTIME
    aks-nodepool1-20786768-vmss000000   Ready    agent   22h   v1.27.7   10.224.0.4    <none>        Ubuntu 22.04.3 LTS               5.15.0-1052-azure   containerd://1.7.5-1
    aks-nodepool1-20786768-vmss000001   Ready    agent   22h   v1.27.7   10.224.0.33   <none>        Ubuntu 22.04.3 LTS               5.15.0-1052-azure   containerd://1.7.5-1
    aksnpwin000000                      Ready    agent   20h   v1.27.7   10.224.0.62   <none>        Windows Server 2022 Datacenter   10.0.20348.2159     containerd://1.6.21+azure


    Notes

    Le runtime de conteneur pour chaque pool de nœuds est affiché sous CONTAINER-RUNTIME. Les valeurs du runtime de conteneur commencent par containerd://, ce qui signifie qu’elles utilisent containerd chacune pour le runtime de conteneur.

Déployer l’application

Un fichier manifeste Kubernetes définit un état souhaité pour le cluster, notamment les images conteneur à exécuter. Dans cet article, vous allez utiliser un manifeste pour créer tous les objets nécessaires à l’exécution de l’exemple d’application ASP.NET dans un conteneur Windows Server. Ce manifeste comprend un déploiement Kubernetes pour l’exemple d’application ASP.NET et un service Kubernetes externe pour accéder à l’application à partir d’Internet.

L’exemple d’application ASP.NET est fourni dans le cadre des Exemples .NET Framework et s’exécute dans un conteneur Windows Server. AKS exige que les conteneurs Windows Server soient basés sur des images de Windows Server 2019 ou versions supérieures. Le fichier manifeste Kubernetes doit également définir un sélecteur de nœud pour indiquer à votre cluster AKS d’exécuter le pod de votre exemple d’application ASP.NET sur un nœud qui peut exécuter des conteneurs Windows Server.

  1. Créez un fichier nommé sample.yaml, et copiez-y la définition YAML suivante.

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: sample
      labels:
        app: sample
    spec:
      replicas: 1
      template:
        metadata:
          name: sample
          labels:
            app: sample
        spec:
          nodeSelector:
            "kubernetes.io/os": windows
          containers:
          - name: sample
            image: mcr.microsoft.com/dotnet/framework/samples:aspnetapp
            resources:
              limits:
                cpu: 1
                memory: 800M
            ports:
              - containerPort: 80
      selector:
        matchLabels:
          app: sample
    ---
    apiVersion: v1
    kind: Service
    metadata:
      name: sample
    spec:
      type: LoadBalancer
      ports:
      - protocol: TCP
        port: 80
      selector:
        app: sample


    Pour obtenir une décomposition des fichiers manifeste YAML, consultez Déploiements et manifestes YAML.

    Si vous créez et que vous enregistrez le fichier YAML localement, vous pouvez charger le fichier manifeste dans votre répertoire par défaut dans CloudShell en sélectionnant le bouton Charger/télécharger des fichiers, puis en sélectionnant le fichier dans votre système de fichiers local.

  2. Déployez l’application en tirant parti de la commande kubectl apply et spécifiez le nom de votre manifeste YAML.

    kubectl apply -f sample.yaml


    L’exemple de sortie suivant montre que le déploiement et le service ont été correctement créés :

    deployment.apps/sample created
    service/sample created


Test de l’application

Quand l’application s’exécute, un service Kubernetes expose le front-end de l’application sur Internet. L’exécution de ce processus peut prendre plusieurs minutes. Parfois, le provisionnement du service peut prendre plus de quelques minutes. Prévoyez 10 minutes tout au plus.

  1. Vérifiez l’état des pods déployés à l’aide de la commande kubectl get pods. Assurez-vous que tous les pods sont Running avant de continuer.

    kubectl get pods

  2. Surveillez la progression avec la commande kubectl get service et l’argument --watch.

    kubectl get service sample --watch


    Dans un premier temps, la valeur pending (en attente) s’affiche pour EXTERNAL-IP dans la sortie de l’exemple de service :

    NAME               TYPE           CLUSTER-IP   EXTERNAL-IP   PORT(S)        AGE
    sample             LoadBalancer   10.0.37.27   <pending>     80:30572/TCP   6s


    Quand l’adresse EXTERNAL-IP passe de l’état pending à une adresse IP publique réelle, utilisez CTRL-C pour arrêter le processus de surveillance kubectl. L’exemple de sortie suivant montre une adresse IP publique valide affectée au service :

    sample  LoadBalancer   10.0.37.27   52.179.23.131   80:30572/TCP   2m

  3. Pour découvrir l’exemple d’application en action, accédez à l’adresse IP externe de votre service dans un navigateur web.

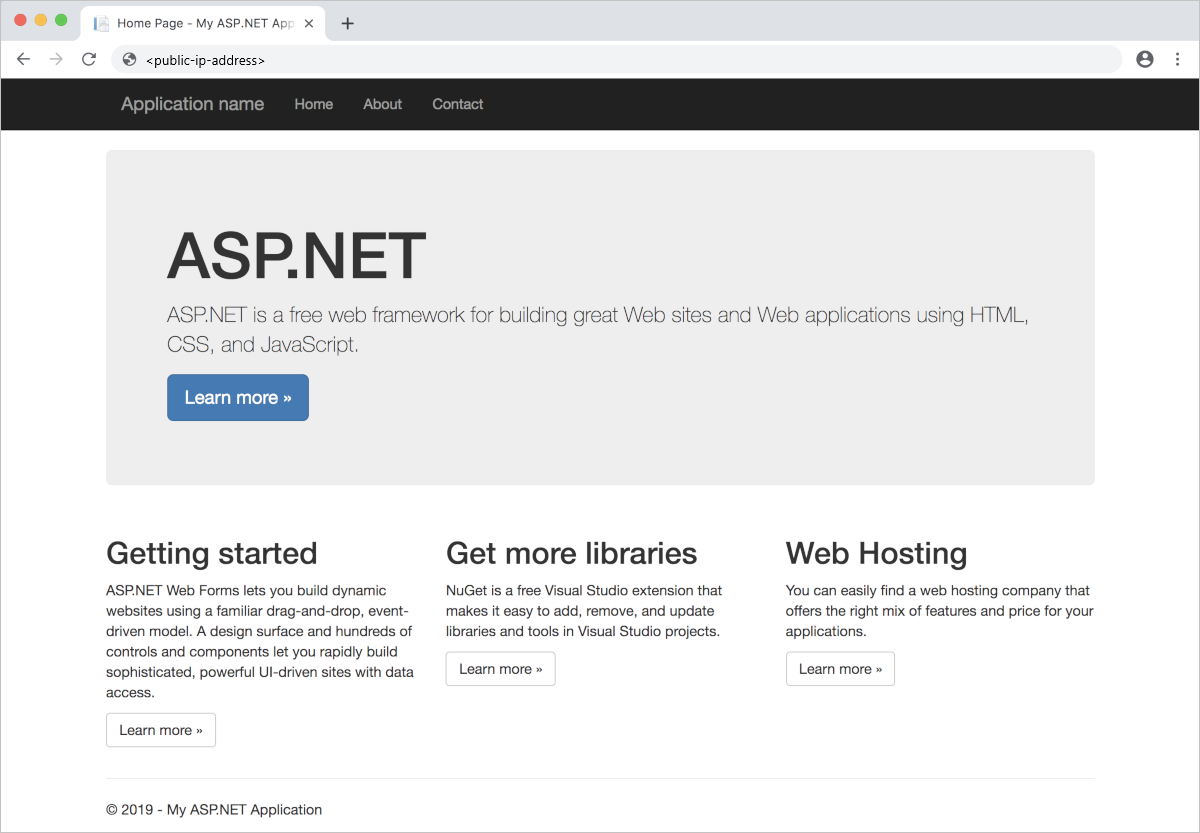

    Capture d’écran de la navigation vers l’exemple d’application ASP.NET.

Supprimer des ressources

Si vous ne prévoyez pas d’étudier le Didacticiel AKS, vous devriez supprimer votre cluster pour éviter de vous exposer à des frais Azure.

Supprimer votre groupe de ressources, le service conteneur et toutes les ressources associées à l’aide de la commande az group delete.

az group delete --name myResourceGroup --yes --no-wait

Remarque

Le cluster AKS a été créé avec une identité managée affectée par le système (l’option d’identité par défaut utilisée dans ce guide de démarrage rapide). Cette identité étant gérée par la plateforme Azure, il n’est pas nécessaire de la supprimer.

Étapes suivantes

Dans ce démarrage rapide, vous avez déployé un cluster Kubernetes puis déployé un exemple d’application ASP.NET dans un conteneur Windows Server vers ce cluster. Cet exemple d’application est fourni à des fins de version de démonstration uniquement et ne représente pas toutes les meilleures pratiques pour les applications Kubernetes. Pour obtenir des conseils sur la création de solutions complètes avec AKS pour la production, consultez Conseils pour les solutions AKS.

Pour en savoir plus sur AKS et étudier un exemple complet code-à-déploiement, passez au didacticiel sur le cluster Kubernetes.
