Qu’est-ce que le WAN virtuel Azure ?

Azure Virtual WAN est un service de mise en réseau qui combine un grand nombre de fonctionnalités de mise en réseau, de sécurité et de routage pour fournir une interface opérationnelle unique. Voici quelques-unes des fonctionnalités principales :

  • Connectivité de branche (via l’automatisation de la connectivité à partir d’appareils partenaires Virtual WAN, comme SD-WAN ou CPE VPN).
  • Connectivité VPN de site à site.
  • Connectivité VPN d’un utilisateur distant (point à site).
  • Connectivité privée (ExpressRoute).
  • Connectivité intracloud (connectivité transitive pour les réseaux virtuels).
  • Interconnectivité ExpressRoute des VPN.
  • Routage, Pare-feu Azure et chiffrement pour la connectivité privée.

Tous ces cas d’usage ne doivent pas nécessairement être réunis pour commencer à utiliser Azure Virtual WAN. Vous pouvez commencer avec un seul cas d’usage, puis ajuster votre réseau au fur et à mesure de son évolution.

Virtual WAN repose sur une architecture hub-and-spoke avec des fonctionnalités de mise à l’échelle et de performances intégrées pour les branches (appareils VPN/SD-WAN), les utilisateurs (clients Azure VPN, openVPN ou IKEv2), les circuits ExpressRoute et les réseaux virtuels. Il permet une architecture de réseau de transit global, où le réseau hébergé dans le cloud « hub » permet une connectivité transitive entre les points de terminaison susceptibles d’être distribués entre différents types de « spokes ».

Les régions Azure servent de hubs auxquels vous pouvez vous connecter. Tous les hubs sont connectés selon un maillage complet dans un réseau étendu virtuel standard, ce qui permet à l’utilisateur d’utiliser facilement le réseau principal Microsoft pour se connecter à n’importe quel spoke.

Pour la connectivité entre membres spokes avec des appareils SD-WAN/VPN, les utilisateurs peuvent soit la configurer manuellement dans Azure Virtual WAN, soit utiliser la solution de partenaire CPE Virtual WAN (SD-WAN/VPN) pour configurer la connectivité à Azure. Nous disposons d’une liste de partenaires qui prennent en charge l’automatisation de la connectivité (c’est-à-dire la capacité d’exporter les informations relatives à l’appareil dans Azure, de télécharger la configuration Azure et d’établir la connectivité) avec Azure Virtual WAN. Pour plus d’informations sur les emplacements, consultez l’article Partenaires et emplacements Virtual WAN.

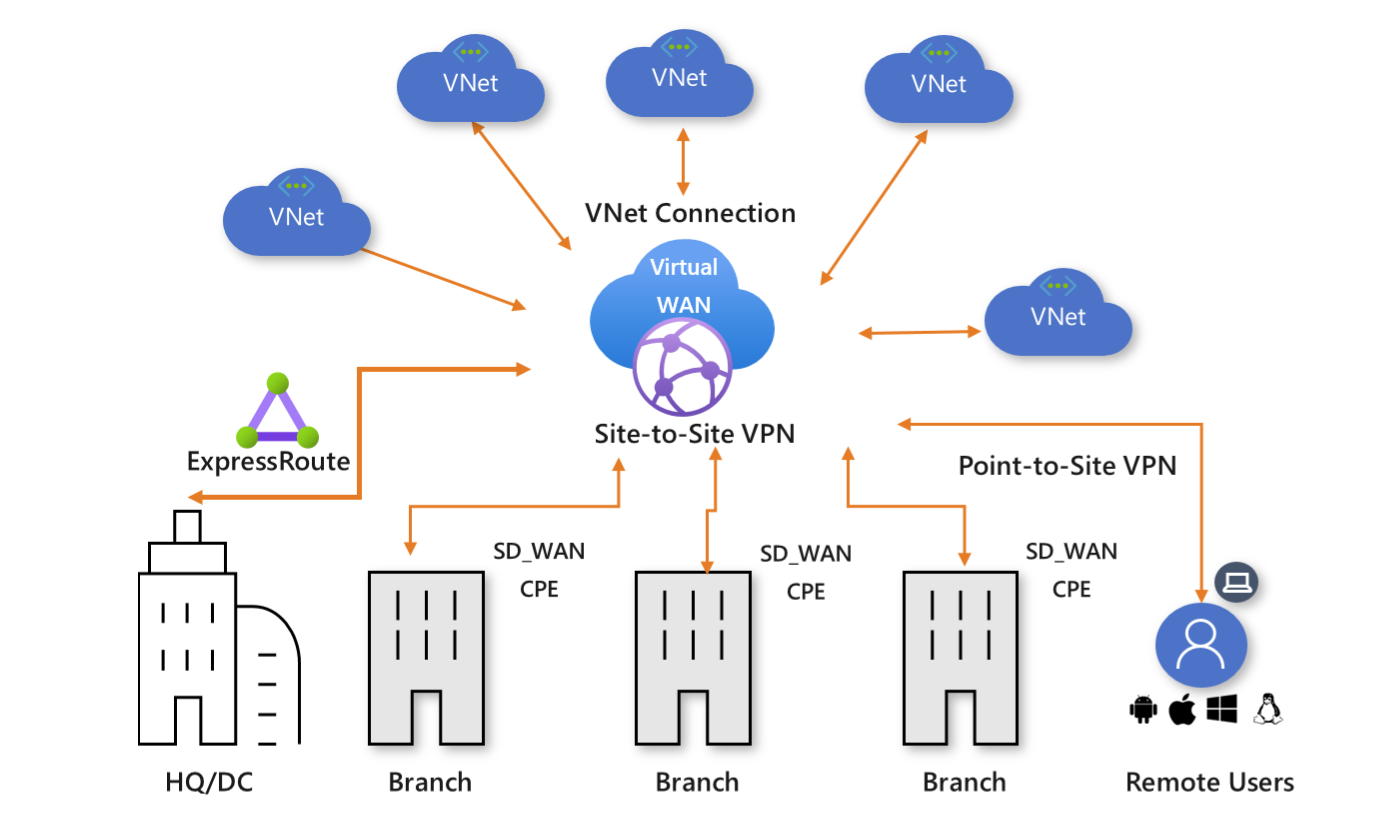

Virtual WAN diagram.

Le WAN virtuel offre les avantages suivants :

  • Solutions de connectivité intégrée dans une topologie Hub-and-Spoke : Automatisez la configuration et la connectivité site à site entre les sites locaux et un hub Azure.
  • Installation et configuration de spokes automatisés : Connectez vos charges de travail et vos réseaux virtuels au hub Azure sans interruption.
  • Résolution de problèmes intuitive : Vous pouvez voir le flux de bout en bout au sein d’Azure et utiliser ces informations pour prendre les mesures nécessaires.

Architecture

Pour plus d’informations sur l’architecture du WAN virtuel et sur la migration vers un WAN virtuel, consultez les articles suivants :

Régions Azure et emplacements disponibles

Pour les régions et les emplacements disponibles, consultez Partenaires, régions et emplacements Virtual WAN.

Ressources du WAN virtuel

Pour configurer un WAN virtuel de bout en bout, vous devez créer les ressources suivantes :

  • WAN virtuel : la ressource virtualWAN représente une superposition virtuelle de votre réseau Azure et est constituée de plusieurs ressources. Elle contient des liens vers tous les hubs virtuels que vous souhaitez faire figurer dans le WAN virtuel. Les WAN virtuels sont isolés les uns des autres et ne peuvent pas contenir de hub commun. Les hubs virtuels dans différents WAN virtuels ne communiquent pas entre eux.

  • Hub : Un hub virtuel est un réseau virtuel géré par Microsoft. Le hub contient différents points de terminaison de service pour activer la connectivité. À partir de votre réseau local (vpnsite), vous pouvez vous connecter à une passerelle VPN à l’intérieur du hub virtuel, connecter des circuits ExpressRoute à un hub virtuel, ou même connecter des utilisateurs mobiles à une passerelle point à site dans le hub virtuel. Le hub est le cœur de votre réseau au sein d’une région spécifique. Plusieurs hubs virtuels peuvent être créés dans la même région.

    Une passerelle de hub virtuel est différente d’une passerelle de réseau virtuel que vous utilisez pour les services ExpressRoute et Passerelle VPN. Par exemple, quand vous utilisez Virtual WAN, vous ne créez pas de connexion site à site directe entre votre site local et votre réseau virtuel. Au lieu de cela, vous établissez une connexion site à site avec le hub. Le trafic passe toujours par la passerelle du hub. Cela signifie que vos réseaux virtuels n’ont pas besoin d’avoir leur propre passerelle de réseau virtuel. Le WAN virtuel simplifie la mise à l’échelle de vos réseaux virtuels via le hub virtuel et la passerelle de hub virtuel.

  • Connexion au réseau virtuel du hub : La ressource de connexion au réseau virtuel du hub permet de connecter facilement le hub à votre réseau virtuel. Un réseau virtuel ne peut être connecté qu’à un seul hub virtuel.

  • Connexion de hub à hub : les hubs sont tous connectés les uns aux autres dans un WAN virtuel. Cela signifie qu'une branche, un utilisateur ou un réseau virtuel connecté à un hub local peut communiquer avec une autre branche ou un autre réseau virtuel en utilisant l'intégralité de l'architecture maillée des hubs connectés. Vous pouvez également connecter des réseaux virtuels au sein d'un hub transitant par le hub virtuel, ainsi que des réseaux virtuels inter-hub, en utilisant l'infrastructure connectée hub à hub.

  • Table de routage de hub : vous pouvez créer un itinéraire de hub virtuel et appliquer l’itinéraire à la table de routage de hub virtuel. Vous pouvez appliquer plusieurs itinéraires à la table de routage du hub virtuel.

Ressources Virtual WAN supplémentaires

  • Site : Cette ressource est utilisée pour les connexions site à site uniquement. La ressource de site est vpnsite. Elle représente votre périphérique VPN local et ses paramètres. En faisant appel à un partenaire de WAN virtuel, vous disposez d’une solution intégrée pour exporter automatiquement ces informations vers Azure.

Types de réseau étendu virtuel

Il existe deux types de réseaux étendus (WAN) : De base et Standard. Le tableau suivant présente les configurations disponibles pour chaque type.

Type de Virtual WAN Type de Hub Configurations disponibles
De base De base VPN de site à site uniquement
standard standard ExpressRoute
VPN utilisateur (point à site)
VPN (site à site)
Transit de hub à hub et de réseau virtuel à réseau virtuel via le hub virtuel
Pare-feu Azure
NVA est un WAN virtuel

Notes

Vous pouvez passer du niveau De base au niveau Standard, mais pas l’inverse.

Pour connaître la procédure de mise à niveau d'un WAN virtuel, consultez Procéder à la mise à niveau d'un WAN virtuel De base vers le niveau Standard.

Connectivité

Connexion VPN site à site

Vous pouvez vous connecter à vos ressources Azure via une connexion IPsec/IKE (IKEv2) de site à site. Pour plus d’informations, consultez Créer une connexion site à site à l’aide de Virtual WAN.

Ce type de connexion nécessite un périphérique VPN ou un périphérique de partenaire Virtual WAN. Les partenaires Virtual WAN assurent l’automatisation de la connectivité, c’est-à-dire la capacité d’exporter les informations sur l’appareil dans Azure, de télécharger la configuration Azure et d’établir la connectivité avec le hub Azure Virtual WAN. Pour obtenir la liste des partenaires et des emplacements disponibles, consultez l’article Partenaires, régions et emplacements Virtual WAN. Si votre fournisseur d’appareil VPN/SD-WAN n’est pas listé dans le lien mentionné, vous pouvez utiliser l’instruction pas à pas de l’article Créer une connexion site à site à l’aide de Virtual WAN pour configurer la connexion.

Connexions VPN utilisateur (point à site)

Vous pouvez vous connecter à vos ressources Azure via une connexion IPsec/IKE (IKEv2) ou OpenVPN. Pour utiliser ce type de connexion, un client VPN doit être configuré sur l'ordinateur client. Pour plus d'informations, consultez Créer une connexion point à site.

Connexions ExpressRoute

ExpressRoute vous permet de connecter votre réseau local à Azure via une connexion privée. Pour établir la connexion, consultez Créer une connexion ExpressRoute à l’aide de Virtual WAN.

Chiffrement du trafic ExpressRoute

Azure Virtual WAN offre la possibilité de chiffrer votre trafic ExpressRoute. Cette technique assure un transit chiffré entre les réseaux locaux et les réseaux virtuels Azure par ExpressRoute, sans passer par l’Internet public ni utiliser des IP publiques. Pour plus d’informations, consultez IPsec sur ExpressRoute pour Virtual WAN.

Connexions de hub à réseau virtuel

Vous pouvez connecter un réseau virtuel Azure à un hub virtuel. Pour plus d’informations, consultez Connecter votre réseau virtuel à un hub.

Connectivité de transit

Connectivité de transit entre réseaux virtuels

Virtual WAN autorise la connectivité de transit entre les réseaux virtuels. Les réseaux virtuels se connectent à un hub virtuel via une connexion de réseau virtuel. La présence d’un routeur dans chaque hub virtuel rend possible la connectivité de transit entre les réseaux virtuels dans un réseau étendu virtuel Standard. Ce routeur est instancié quand le hub virtuel est créé pour la première fois.

Un routeur hub peut avoir quatre états de routage : Provisionné, Provisionnement, Échec ou Aucun. Vous pouvez retrouver l’état du routage dans le portail Azure en accédant à la page Hub virtuel.

  • L’état Aucun indique que le hub virtuel n’a pas provisionné le routeur. Cela peut se produire si le réseau étendu virtuel est de type De base ou que le hub virtuel a été déployé avant que le service ne soit mis à disposition.
  • Un état Échec indique un échec pendant l’instanciation. Pour instancier ou réinitialiser le routeur, vous pouvez rechercher l’option Réinitialiser le routeur en accédant à la page de vue d’ensemble du hub virtuel dans le portail Azure.

Chaque routeur de hub virtuel prend en charge un débit agrégé pouvant atteindre 50 Gbits/s.

La connectivité entre les connexions de réseau virtuel suppose par défaut une charge de travail totale de 2 000 machines virtuelles sur tous les réseaux virtuels connectés à un même hub virtuel. Les unités d’infrastructure du hub peuvent être ajustées pour prendre en charge des machines virtuelles supplémentaires. Pour plus d’informations sur les unités d’infrastructure de hub, consultez Paramètres de hub.

Connectivité de transit entre le réseau privé virtuel et ExpressRoute

Virtual WAN permet la connectivité de transit entre le réseau privé virtuel et ExpressRoute. Cela implique que les sites connectés au VPN ou les utilisateurs distants puissent communiquer avec les sites connectés à ExpressRoute. Il existe également une hypothèse implicite selon laquelle l'indicateur Branche à branche est activé et le protocole BGP est pris en charge pour les connexions VPN et ExpressRoute. Cet indicateur se trouve dans les paramètres Azure Virtual WAN du portail Azure. La gestion des routes est assurée en totalité par le routeur de hub virtuel, qui permet également la connectivité de transit entre les réseaux virtuels.

Routage personnalisé

Virtual WAN fournit des améliorations de routage avancées. Possibilité de définir des tables de routage personnalisées, d’optimiser le routage du réseau virtuel avec association et propagation d’itinéraires, de regrouper de façon logique les tables de routage avec des étiquettes et de simplifier de nombreux scénarios de routage d’appliance virtuelle réseau (NVA) ou de services partagés.

Appairage de réseaux virtuels global

L’appairage de réseaux virtuels global fournit un mécanisme permettant de connecter deux réseaux virtuels dans différentes régions. Dans Virtual WAN, les connexions de réseau virtuel connectent les réseaux virtuels à des hubs virtuels. L’utilisateur n’a pas besoin de configurer explicitement un appairage de réseaux virtuels global. Les réseaux virtuels connectés à un hub virtuel dans une même région entraînent des frais d’appairage de réseaux virtuels. Les réseaux virtuels connectés à un hub virtuel dans une région différente entraînent des frais d’appairage de réseaux virtuels global.

Tables de routage

Les tables de routage disposent désormais de fonctionnalités d’association et de propagation. Une table de routage préexistante est une table de routage qui n’a pas ces fonctionnalités. Si le routage de hub comporte des itinéraires préexistants et que vous souhaitez utiliser les nouvelles fonctionnalités, tenez compte des éléments suivants :

  • Clients de réseau virtuel Standard avec des routes préexistantes dans le hub virtuel : en présence d’itinéraires préexistants dans la section Routage du hub sur le portail Azure, vous devez d’abord les supprimer, puis essayer de créer de nouvelles tables de routage (disponible dans la section Tables de routage du hub sur le portail Azure). Il est préférable d’effectuer l’étape de suppression pour tous les hubs dans un WAN virtuel.

  • Clients de réseau virtuel Basic avec des routes préexistantes dans le hub virtuel : en présence d’itinéraires préexistants dans la section Routage du hub sur le portail Azure, vous devez d’abord les supprimer, puis Mettre à niveau votre réseau étendu virtuel Basic vers un réseau étendu virtuel Standard. Consultez Mettre à niveau un réseau étendu virtuel De base vers le type Standard. Il est préférable d’effectuer l’étape de suppression pour tous les hubs dans un WAN virtuel.

Forum Aux Questions

Pour accéder aux questions fréquentes (FAQ), consultez FAQ sur Virtual WAN.

Préversions et nouveautés

  • Pour obtenir des informations sur les dernières versions, les préversions en cours, les limitations des préversions, les problèmes connus et les fonctionnalités dépréciées, consultez Nouveautés.
  • Abonnez-vous au flux RSS et consultez les dernières mises à jour des fonctionnalités Virtual WAN sur la page Mises à jour Azure - Virtual WAN.
