Démarrage rapide : Diriger le trafic web avec Azure Application Gateway - Modèle ARM

Dans ce guide de démarrage rapide, vous allez utiliser un modèle Azure Resource Manager (modèle ARM) pour créer une instance Azure Application Gateway. Ensuite, vous la testerez pour être sûr qu’elle fonctionne correctement. La référence SKU Standard v2 est utilisée dans cet exemple.

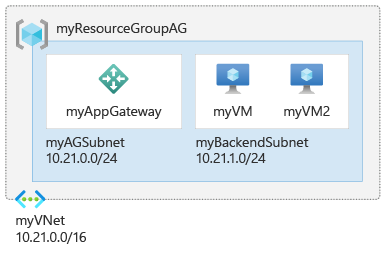

Diagramme conceptuel de la configuration du démarrage rapide.

Un modèle Azure Resource Manager est un fichier JSON (JavaScript Object Notation) qui définit l’infrastructure et la configuration de votre projet. Le modèle utilise la syntaxe déclarative. Vous décrivez le déploiement que vous avez prévu sans écrire la séquence de commandes de programmation pour créer le déploiement.

Vous pouvez également suivre ce guide de démarrage rapide en utilisant le portail Azure, Azure PowerShell ou Azure CLI.

Si votre environnement remplit les prérequis et que vous êtes déjà familiarisé avec l’utilisation des modèles ARM, sélectionnez le bouton Déployer sur Azure. Le modèle s’ouvre dans le portail Azure.

Bouton pour déployer le modèle Resource Manager sur Azure.

Remarque

Le front-end de la passerelle d’application prend désormais en charge les adresses IP à double pile (préversion). Vous pouvez désormais créer jusqu’à quatre adresses IP front-end : deux adresses IPv4 (publiques et privées) et deux adresses IPv6 (publiques et privées).

Prérequis

Vérifier le modèle

Par souci de simplicité, ce modèle crée une configuration simple avec une adresse IP front-end publique, un écouteur de base pour héberger un site unique sur cette passerelle d’application, une règle de routage des requêtes simple et deux machines virtuelles dans le pool de back-ends.

Remarque

Le serveur frontal d’Application Gateway prend désormais en charge les adresses IP à double pile (préversion publique). Vous pouvez désormais créer jusqu’à quatre adresses IP front-end : deux adresses IPv4 (publiques et privées) et deux adresses IPv6 (publiques et privées).

Le modèle utilisé dans ce guide de démarrage rapide est tiré des modèles de démarrage rapide Azure.

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.26.54.24096",
      "templateHash": "2911869422088455783"
    }
  },
  "parameters": {
    "adminUsername": {
      "type": "string",
      "metadata": {
        "description": "Admin username for the backend servers"
      }
    },
    "adminPassword": {
      "type": "securestring",
      "metadata": {
        "description": "Password for the admin account on the backend servers"
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "Location for all resources."
      }
    },
    "vmSize": {
      "type": "string",
      "defaultValue": "Standard_B2ms",
      "metadata": {
        "description": "Size of the virtual machine."
      }
    }
  },
  "variables": {
    "virtualMachineName": "myVM",
    "virtualNetworkName": "myVNet",
    "networkInterfaceName": "net-int",
    "ipconfigName": "ipconfig",
    "publicIPAddressName": "public_ip",
    "nsgName": "vm-nsg",
    "applicationGateWayName": "myAppGateway",
    "virtualNetworkPrefix": "10.0.0.0/16",
    "subnetPrefix": "10.0.0.0/24",
    "backendSubnetPrefix": "10.0.1.0/24"
  },
  "resources": [
    {
      "copy": {
        "name": "nsg",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Network/networkSecurityGroups",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}', variables('nsgName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "securityRules": [
          {
            "name": "RDP",
            "properties": {
              "protocol": "Tcp",
              "sourcePortRange": "*",
              "destinationPortRange": "3389",
              "sourceAddressPrefix": "*",
              "destinationAddressPrefix": "*",
              "access": "Allow",
              "priority": 300,
              "direction": "Inbound"
            }
          }
        ]
      }
    },
    {
      "copy": {
        "name": "publicIPAddress",
        "count": "[length(range(0, 3))]"
      },
      "type": "Microsoft.Network/publicIPAddresses",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}', variables('publicIPAddressName'), range(0, 3)[copyIndex()])]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "publicIPAddressVersion": "IPv4",
        "publicIPAllocationMethod": "Static",
        "idleTimeoutInMinutes": 4
      }
    },
    {
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2023-09-01",
      "name": "[variables('virtualNetworkName')]",
      "location": "[parameters('location')]",
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[variables('virtualNetworkPrefix')]"
          ]
        },
        "subnets": [
          {
            "name": "myAGSubnet",
            "properties": {
              "addressPrefix": "[variables('subnetPrefix')]",
              "privateEndpointNetworkPolicies": "Enabled",
              "privateLinkServiceNetworkPolicies": "Enabled"
            }
          },
          {
            "name": "myBackendSubnet",
            "properties": {
              "addressPrefix": "[variables('backendSubnetPrefix')]",
              "privateEndpointNetworkPolicies": "Enabled",
              "privateLinkServiceNetworkPolicies": "Enabled"
            }
          }
        ],
        "enableDdosProtection": false,
        "enableVmProtection": false
      }
    },
    {
      "copy": {
        "name": "virtualMachine",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Compute/virtualMachines",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "hardwareProfile": {
          "vmSize": "[parameters('vmSize')]"
        },
        "storageProfile": {
          "imageReference": {
            "publisher": "MicrosoftWindowsServer",
            "offer": "WindowsServer",
            "sku": "2016-Datacenter",
            "version": "latest"
          },
          "osDisk": {
            "osType": "Windows",
            "createOption": "FromImage",
            "caching": "ReadWrite",
            "managedDisk": {
              "storageAccountType": "StandardSSD_LRS"
            },
            "diskSizeGB": 127
          }
        },
        "osProfile": {
          "computerName": "[format('{0}{1}', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
          "adminUsername": "[parameters('adminUsername')]",
          "adminPassword": "[parameters('adminPassword')]",
          "windowsConfiguration": {
            "provisionVMAgent": true,
            "enableAutomaticUpdates": true
          },
          "allowExtensionOperations": true
        },
        "networkProfile": {
          "networkInterfaces": [
            {
              "id": "[resourceId('Microsoft.Network/networkInterfaces', format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[copyIndex()], 1)))]"
            }
          ]
        }
      },
      "dependsOn": [
        "networkInterface"
      ]
    },
    {
      "copy": {
        "name": "virtualMachine_IIS",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Compute/virtualMachines/extensions",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}/IIS', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "autoUpgradeMinorVersion": true,
        "publisher": "Microsoft.Compute",
        "type": "CustomScriptExtension",
        "typeHandlerVersion": "1.4",
        "settings": {
          "commandToExecute": "powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"
        }
      },
      "dependsOn": [
        "virtualMachine"
      ]
    },
    {
      "type": "Microsoft.Network/applicationGateways",
      "apiVersion": "2023-09-01",
      "name": "[variables('applicationGateWayName')]",
      "location": "[parameters('location')]",
      "properties": {
        "sku": {
          "name": "Standard_v2",
          "tier": "Standard_v2"
        },
        "gatewayIPConfigurations": [
          {
            "name": "appGatewayIpConfig",
            "properties": {
              "subnet": {
                "id": "[resourceId('Microsoft.Network/virtualNetworks/subnets', variables('virtualNetworkName'), 'myAGSubnet')]"
              }
            }
          }
        ],
        "frontendIPConfigurations": [
          {
            "name": "appGwPublicFrontendIp",
            "properties": {
              "privateIPAllocationMethod": "Dynamic",
              "publicIPAddress": {
                "id": "[resourceId('Microsoft.Network/publicIPAddresses', format('{0}0', variables('publicIPAddressName')))]"
              }
            }
          }
        ],
        "frontendPorts": [
          {
            "name": "port_80",
            "properties": {
              "port": 80
            }
          }
        ],
        "backendAddressPools": [
          {
            "name": "myBackendPool",
            "properties": {}
          }
        ],
        "backendHttpSettingsCollection": [
          {
            "name": "myHTTPSetting",
            "properties": {
              "port": 80,
              "protocol": "Http",
              "cookieBasedAffinity": "Disabled",
              "pickHostNameFromBackendAddress": false,
              "requestTimeout": 20
            }
          }
        ],
        "httpListeners": [
          {
            "name": "myListener",
            "properties": {
              "frontendIPConfiguration": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/frontendIPConfigurations', variables('applicationGateWayName'), 'appGwPublicFrontendIp')]"
              },
              "frontendPort": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/frontendPorts', variables('applicationGateWayName'), 'port_80')]"
              },
              "protocol": "Http",
              "requireServerNameIndication": false
            }
          }
        ],
        "requestRoutingRules": [
          {
            "name": "myRoutingRule",
            "properties": {
              "ruleType": "Basic",
              "priority": 1,
              "httpListener": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/httpListeners', variables('applicationGateWayName'), 'myListener')]"
              },
              "backendAddressPool": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/backendAddressPools', variables('applicationGateWayName'), 'myBackendPool')]"
              },
              "backendHttpSettings": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/backendHttpSettingsCollection', variables('applicationGateWayName'), 'myHTTPSetting')]"
              }
            }
          }
        ],
        "enableHttp2": false,
        "autoscaleConfiguration": {
          "minCapacity": 0,
          "maxCapacity": 10
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIPAddressName'), range(0, 3)[0]))]",
        "[resourceId('Microsoft.Network/virtualNetworks', variables('virtualNetworkName'))]"
      ]
    },
    {
      "copy": {
        "name": "networkInterface",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Network/networkInterfaces",
      "apiVersion": "2023-09-01",
      "name": "[format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "ipConfigurations": [
          {
            "name": "[format('{0}{1}', variables('ipconfigName'), add(range(0, 2)[copyIndex()], 1))]",
            "properties": {
              "privateIPAllocationMethod": "Dynamic",
              "publicIPAddress": {
                "id": "[resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIPAddressName'), add(range(0, 2)[copyIndex()], 1)))]"
              },
              "subnet": {
                "id": "[resourceId('Microsoft.Network/virtualNetworks/subnets', variables('virtualNetworkName'), 'myBackendSubnet')]"
              },
              "primary": true,
              "privateIPAddressVersion": "IPv4",
              "applicationGatewayBackendAddressPools": [
                {
                  "id": "[resourceId('Microsoft.Network/applicationGateways/backendAddressPools', variables('applicationGateWayName'), 'myBackendPool')]"
                }
              ]
            }
          }
        ],
        "enableAcceleratedNetworking": false,
        "enableIPForwarding": false,
        "networkSecurityGroup": {
          "id": "[resourceId('Microsoft.Network/networkSecurityGroups', format('{0}{1}', variables('nsgName'), add(range(0, 2)[copyIndex()], 1)))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/applicationGateways', variables('applicationGateWayName'))]",
        "nsg",
        "publicIPAddress"
      ]
    }
  ],
  "outputs": {
    "location": {
      "type": "string",
      "value": "[parameters('location')]"
    },
    "name": {
      "type": "string",
      "value": "[variables('applicationGateWayName')]"
    },
    "resourceGroupName": {
      "type": "string",
      "value": "[resourceGroup().name]"
    },
    "resourceId": {
      "type": "string",
      "value": "[resourceId('Microsoft.Network/applicationGateways', variables('applicationGateWayName'))]"
    }
  }
}

Conseil

Vous pouvez modifier les valeurs des paramètres Name et Tier sous resource\applicationGateWay\properties\sku pour utiliser une autre référence SKU. Par exemple : Basic. Pour plus d’informations sur le déploiement de modèles personnalisés, consultez Créer et déployer des modèles ARM.

Remarque

Dans les régions qui prennent en charge les zones de disponibilité, si vous ne spécifiez pas de zones lors de la création via l’interface CLI, PowerShell, ARM/Bicep ou l’API REST , Azure Application Gateway active automatiquement la redondance de zone, répartissant les instances entre plusieurs zones de disponibilité pour une résilience renforcée

Plusieurs ressources Azure sont définies dans le modèle :

Déployer le modèle

Déployez le modèle ARM sur Azure :

  1. Sélectionnez Déployer sur Azure pour vous connecter à Azure et ouvrir le modèle. Le modèle crée une passerelle d’application, l’infrastructure réseau et deux machines virtuelles dans le pool de back-ends exécutant IIS.

    Bouton pour déployer le modèle Resource Manager sur Azure.

  2. Sélectionnez ou créez votre groupe de ressources, puis tapez le nom d’utilisateur et le mot de passe de l’administrateur de machine virtuelle.

  3. Sélectionnez Vérifier + créer, puis sélectionnez Créer.

    Le déploiement peut prendre 20 minutes ou plus.

Valider le déploiement

Même si IIS n’est pas obligatoire pour créer la passerelle d’application, il est installé pour vérifier qu’Azure a bien créé la passerelle d’application. Utilisez IIS pour tester la passerelle d’application :

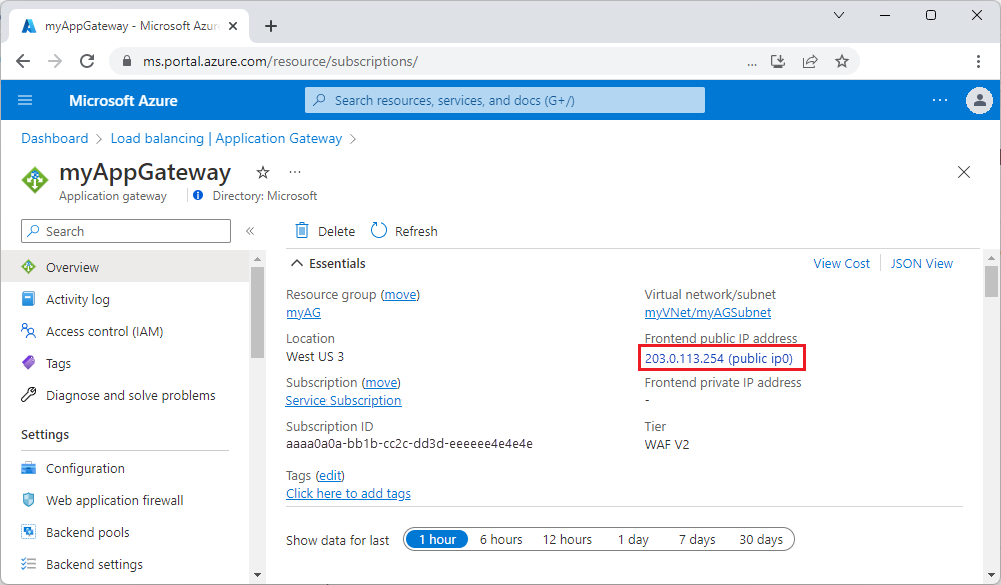

  1. Recherchez l’adresse IP publique de la passerelle d’application dans la page Vue d’ensemble correspondante. Enregistrer l’adresse IP publique de la passerelle applicative Vous pouvez également sélectionner Toutes les ressources, entrer myAGPublicIPAddress dans la zone de recherche puis la sélectionner dans les résultats de la recherche. Azure affiche l’adresse IP publique dans la page Vue d’ensemble.

  2. Copiez l’adresse IP publique, puis collez-la dans la barre d’adresses de votre navigateur pour y accéder.

  3. Vérifiez la réponse. Une réponse valide vérifie que la passerelle d’application a bien été créée avec succès et qu’elle est capable de se connecter au back-end.

    Tester la passerelle d’application

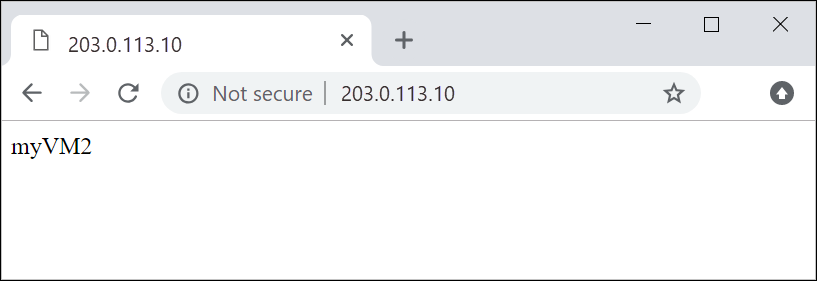

    Actualisez plusieurs fois le navigateur ; vous devriez voir les connexions à myVM1 et myVM2.

Nettoyer les ressources

Quand vous n’avez plus besoin des ressources que vous avez créées avec la passerelle d’application, supprimez le groupe de ressources. Cela supprime la passerelle d’application et toutes les ressources associées.

Pour supprimer le groupe de ressources, appelez l’applet de commande Remove-AzResourceGroup :

Remove-AzResourceGroup -Name <your resource group name>

Étapes suivantes

Gérer le trafic web avec une passerelle d’application à l’aide d’Azure CLI

  • Last updated on
