Tutoriel : Branchement des câbles et connexion à une Azure Data Box

Brancher votre appareil et vous y connecter

Ce didacticiel explique le raccordement, la connexion et le démarrage d’une Azure Data Box.

Dans ce tutoriel, vous allez apprendre à :

  • Raccordement de la Data Box
  • Connexion à la Data Box

Prérequis

Avant de commencer, assurez-vous que :

  1. Vous avez passé la commande pour Azure Data Box.
  2. Vous avez reçu votre Data Box et que l’état de la commande dans le portail est Remis
    • Une étiquette d’expédition se trouve dans le sachet transparent fixé sur l’appareil sous l’étiquette actuelle. Gardez cette étiquette en lieu sûr car vous allez l’utiliser pour le retour.
    • Dans certaines régions d’Europe, l’appareil peut être envoyé par colis. Déballez l’appareil et conservez la boîte en cas de retour nécessaire.
  3. Vous avez consulté les consignes de sécurité de la Data Box.
  4. Vous avez reçu un cordon d’alimentation avec mise à la terre à utiliser avec votre périphérique de stockage de 100 To.
  5. Vous disposez d’un ordinateur hôte utilisé pour copier des données sur votre Data Box (commande d’importation) ou copier des données à partir de votre Data Box (commande d’exportation). Votre ordinateur hôte doit
    • Exécuter un système d’exploitation pris en charge
    • Être connecté à un réseau haut débit. Nous vous recommandons vivement d’utiliser au minimum une connexion 10 GbE. Si vous ne disposez pas d’une connexion 10 GbE, vous pouvez utiliser une liaison de données 1 GbE. Cependant, cela a une incidence sur les vitesses de copie.
  6. Vous devez avoir accès à une surface plane sur laquelle placer la Data Box. Si vous souhaitez placer l’appareil sur un rack standard, vous avez besoin d’un emplacement 7U dans le rack de votre centre de données. Vous pouvez placer l’appareil à plat ou en position verticale dans le rack.
  7. Vous disposez des câbles suivants pour connecter votre Data Box à l’ordinateur hôte.

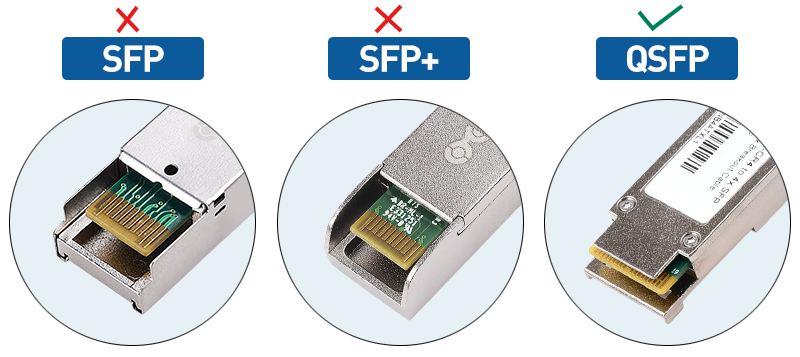

    • Un ou plusieurs câbles Twinax 10 GbE SFP+ cuivre ou SFP+ fibre optique (à utiliser avec les interface réseau DATA 1, DATA 2). Étant donné que Data Box est équipé de cartes Mellanox ConnectX®-3 Pro EN 10GBASE-T Double port avec l’interface réseau PCI Express 3.0, les câbles qui sont compatibles avec cette interface doivent fonctionner. Par exemple, un câble CISCO SFP-H10GB-CU3M 10GBASE-CU TWINAX SFP +3M a été utilisé pour les tests internes. Pour plus d’informations, voir la liste des câbles et commutateurs compatibles de Mellanox.
    • Un câble réseau RJ-45 CAT 6 (à utiliser avec l’interface réseau MGMT)
    • Un câble réseau RJ-45 CAT 6A OU RJ-45 CAT 6 (à utiliser avec l’interface réseau DATA 3 et configurés en mode 10 Gbit/s ou 1 Gbit/s, respectivement)

Raccordement de l'appareil

Procédez comme suit pour brancher les câbles de l’appareil.

  1. Vérifiez que l’appareil n’a pas été endommagé. Si l’appareil est altéré ou gravement endommagé, ne continuez pas. Contactez immédiatement le Support Microsoft pour savoir si vous pouvez utiliser l’appareil ou si Microsoft doit vous envoyer un appareil de remplacement.

  2. Transportez l’appareil à l’emplacement où vous souhaitez le mettre sous tension. Placez l’appareil sur une surface plane. L’appareil peut également être placé sur une étagère de rack standard.

  3. Branchez les câbles d’alimentation et réseau. La vue arrière d’un appareil connecté avec une configuration commune est présentée ci-dessous. En fonction de votre environnement, vous pouvez choisir d’autres options de câblage.

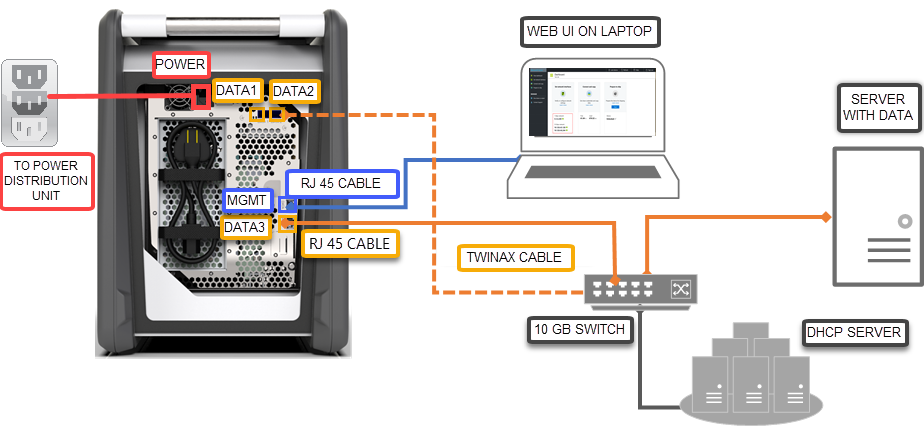

    Vue arrière d’une Data Box raccordée

    1. Branchez le câble d’alimentation à l’emplacement d’entrée étiqueté. L’autre extrémité du câble d’alimentation doit être branché sur une unité de distribution d’alimentation.
    2. Utilisez le câble RJ-45 CAT 6pour raccorder le port MGNT à un ordinateur portable.
    3. Utilisez le câble réseau RJ-45 CAT 6A pour brancher le port DATA 3 à une extrémité. DATA 3 est configuré en tant que 10 GbE si vous utilisez un câble RJ-45 CAT 6A a et en tant que 1 GbE si vous utilisez un câble RJ-45 CAT 6.
    4. Selon les interfaces réseau que vous souhaitez connecter pour le transfert de données, utilisez jusqu’à deux câbles Twinax 10 GbE SFP+ cuivre ou SFP+ fibre optique afin de connecter les ports DATA 1 et DATA 2 respectivement.
    5. Les autres extrémités des câbles des ports de données sont branchées sur l’ordinateur hôte via un commutateur 10 GbE.
  4. Localisez le bouton d’alimentation sur le panneau de commande avant de l’appareil. Allumez l'appareil.

    Bouton d’alimentation de la Data Box

Une fois que vous avez reçu l’appareil, vous devez le brancher et vous y connecter.

Raccordement de l'appareil

  1. S’il existe des preuves que l’appareil a été trafiqué ou endommagé, arrêtez-vous. Contactez le support Microsoft pour demander un appareil de remplacement.

  2. Avant de brancher votre appareil, assurez-vous d’avoir les câbles suivants :

    • Un cordon d’alimentation relié à la terre (inclus) de 10 A ou plus, muni d’un connecteur IEC60320 C-13 à une extrémité pour se connecter à l’appareil.
    • Un câble réseau RJ-45 CAT 6 (à utiliser avec l’interface réseau MGMT)
    • Deux câbles en cuivre Twinax SFP+ 10 GbE (à utiliser avec les interfaces réseau 10 Gbit/s DATA 1 et DATA 2)
    • Un câble réseau RJ-45 CAT 6A OU RJ-45 CAT 6 (à utiliser avec l’interface réseau DATA 3 et configurés en mode 10 Gbit/s ou 1 Gbit/s, respectivement)
  3. Retirez et placez l’appareil sur une surface plane.

  4. Branchez l’appareil comme indiqué ci-dessous.

    Vue arrière d’une Data Box raccordée

    1. Connectez le câble d'alimentation à l'appareil.
    2. Utilisez le câble réseau RJ-45 CAT 6 pour connecter votre ordinateur hôte au port de gestion (MGMT) sur l'appareil.
    3. Utilisez le câble en cuivre Twinax SFP+ pour connecter au moins une interface réseau de 10 Gbit/s (de préférence supérieure à 1 Gbit/s), DATA 1 ou DATA 2 pour les données.
    4. Allumez l'appareil. Le bouton d’alimentation est situé sur le panneau avant de l’appareil.

Connexion à l’appareil

Une fois la procédure de téléchargement et d’importation du certificat terminée, effectuez les étapes suivantes pour configurer votre appareil à l’aide de l’interface utilisateur web locale et de l’interface utilisateur du portail. Le certificat téléchargé à partir du Portail Azure est utilisé pour la connexion à l’interface utilisateur web et aux API REST de Stockage Blob Azure.

  1. Configurez la carte Ethernet sur l'ordinateur portable que vous utilisez pour vous connecter à l’appareil avec l'adresse IP statique 192.168.100.5 et le sous-réseau 255.255.255.0.

  2. Connectez-vous au port MGMT de votre appareil et accédez à l’interface utilisateur web locale à l’adresse https://192.168.100.10. Une fois l’appareil sous tension, cela peut prendre jusqu'à 5 minutes.

  3. Vous voyez une page de connexion pour l’interface utilisateur web locale. Assurez-vous que le numéro de série de l’appareil correspond dans l’interface utilisateur du portail et l’interface utilisateur web locale. L’appareil est verrouillé à ce stade.

  4. Pour obtenir le mot de passe de l’appareil, connectez-vous au Portail Azure et ouvrez votre commande. Accédez à Général > Détails de l’appareil. Copiez le mot de passe de l'appareil.

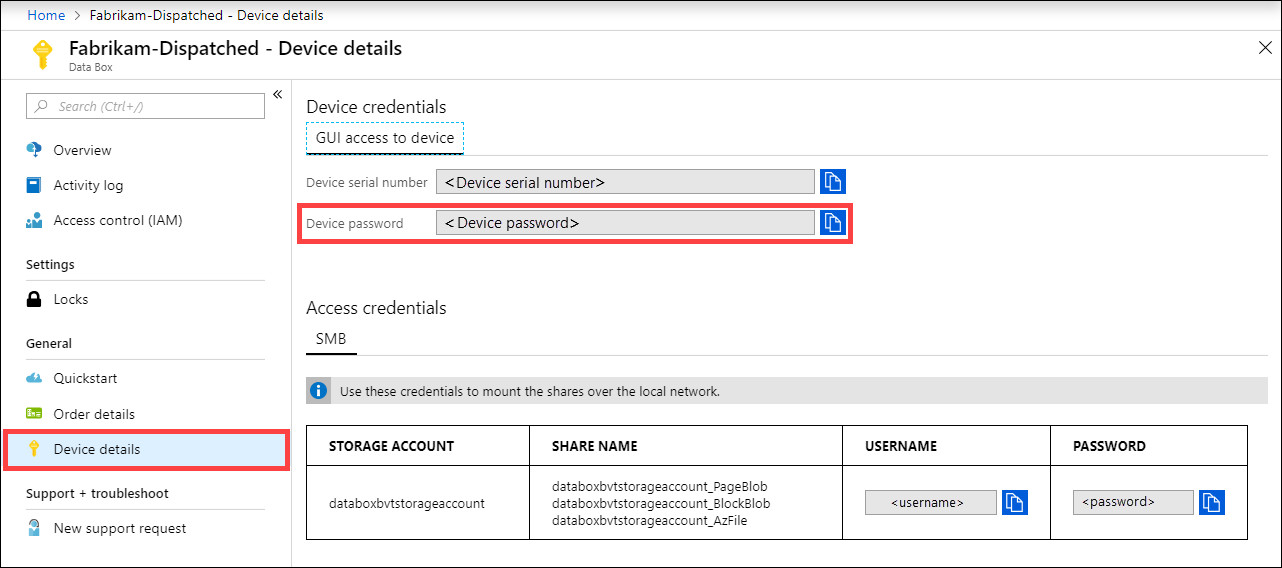

    Capture d’écran des détails d’un appareil Data Box dans le portail Azure. L’élément de menu Détails de l’appareil et l’option Mot de passe de l’appareil sont mis en surbrillance.

  5. Indiquez le mot de passe que vous avez obtenu à partir du portail Azure à l’étape précédente pour vous connecter à l’interface utilisateur web locale de l’appareil. Cliquez sur Se connecter.

  6. Sur le tableau de bord, assurez-vous que les interfaces réseau sont configurées.

    • Si le protocole DHCP est activé dans votre environnement, les interfaces réseau sont configurées automatiquement.

    • Si DHCP n’est pas activé, accédez à Définir des interfaces réseau et affectez des adresses IP statiques si nécessaire.

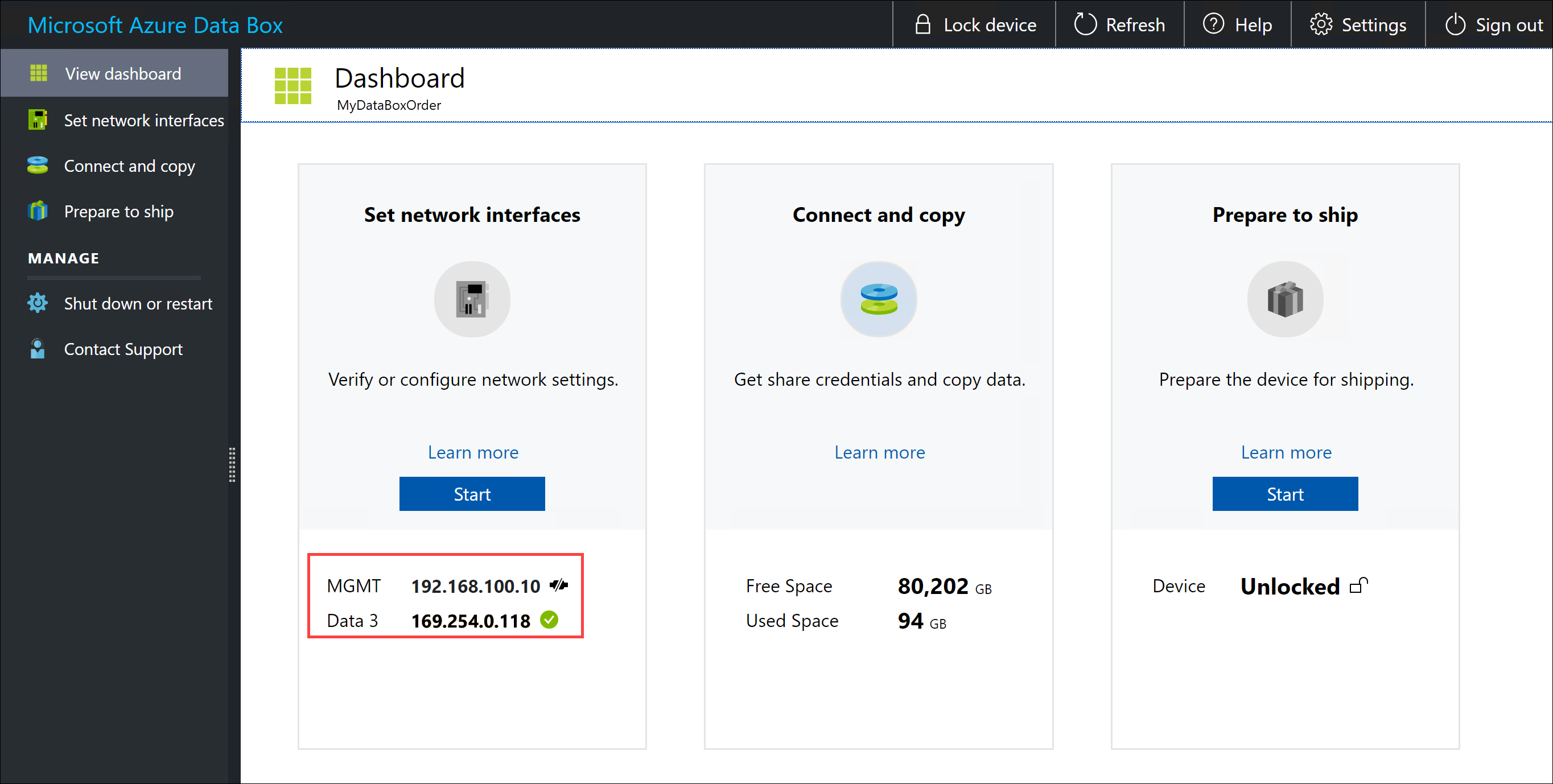

      Page du tableau de bord d’un appareil

Une fois que les interfaces réseau de données sont configurées, vous pouvez également utiliser l’adresse IP de n’importe quelle interface, de DATA 1 à DATA 3, pour accéder aux interfaces utilisateur locales web à https://<IP address of a data network interface>.

Une fois que l’appareil est configuré, vous pouvez vous connecter aux partages de l’appareil et copier les données.

Connexion de votre appareil

  1. Pour obtenir le mot de passe de l’appareil, accédez à Général > Détails de l’appareil dans le portail Azure.
  2. Assignez une adresse IP statique 192.168.100.5 et le sous-réseau 255.255.255.0 à la carte Ethernet de l’ordinateur que vous utilisez pour vous connecter à Data Box. Accédez à l’interface utilisateur web locale de l’appareil à l’adresse https://192.168.100.10. Une fois l’appareil sous tension, la connexion peut prendre jusqu'à 5 minutes.
  3. Connectez-vous avec le mot de passe à partir du portail Azure. Une erreur vous signale un problème avec le certificat de sécurité du site web. Suivez les instructions spécifiques au navigateur pour afficher la page web.
  4. Par défaut, les paramètres réseau de l’interface de données 10 Gbit/s (ou 1 Gbit/s) sont configurés en mode DHCP. Si nécessaire, vous pouvez configurer cette interface en mode statique et fournir une adresse IP.

Étapes suivantes

Ce tutoriel vous a apporté des connaissances concernant Azure Data Box, notamment concernant les points suivants :

  • Raccordement de la Data Box
  • Connexion à la Data Box

Passez au tutoriel suivant pour savoir comment copier les données.
