Tutoriel : Intégrer une passerelle NAT à un équilibreur de charge public à l’aide du portail Azure

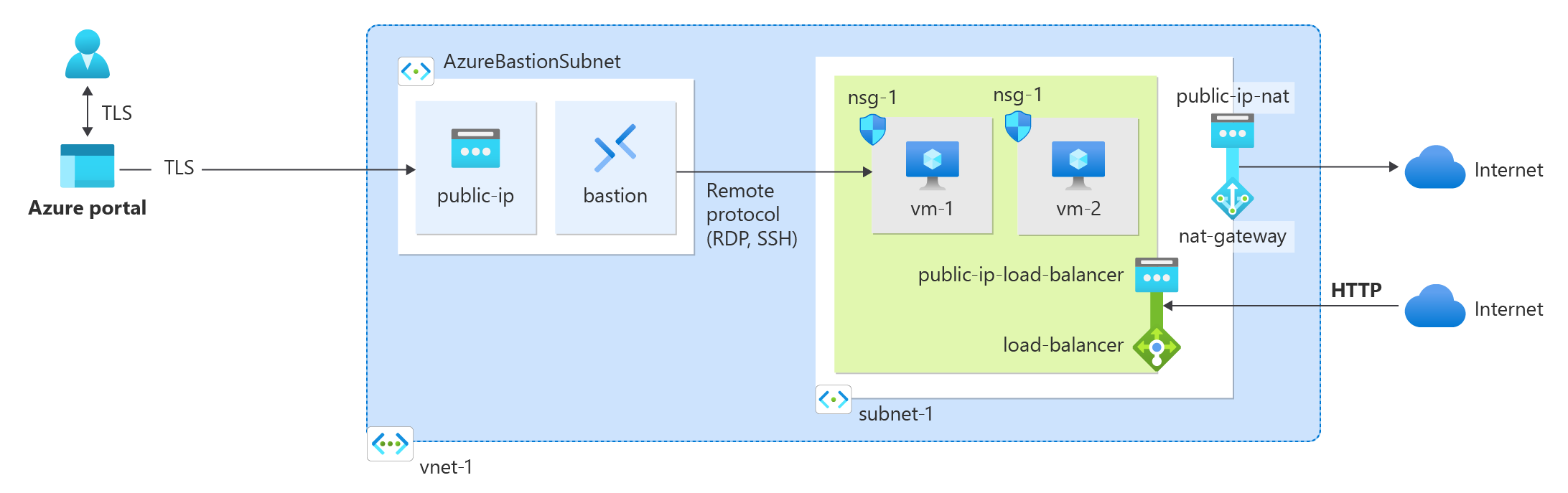

Dans ce tutoriel, vous apprenez à intégrer une passerelle NAT à un équilibreur de charge public.
Par défaut, un Standard Load Balancer Azure est sécurisé. La connectivité sortante est définie explicitement par l’activation de la traduction d’adresses réseau (SNAT) sortante. La traduction d’adresses réseau est activée dans une règle d’équilibrage de charge ou des règles de trafic sortant.
L’intégration de la passerelle NAT évite d’avoir à utiliser des règles de trafic sortant pour la traduction d’adresses réseau sortantes du pool de back-ends.
Dans ce tutoriel, vous allez apprendre à :
- Créer une passerelle NAT.
- Créer un équilibreur de charge Azure
- Créer deux machines virtuelles pour le pool de back-ends de l’équilibreur de charge Azure
- Valider la connectivité sortante des machines virtuelles dans le pool de back-ends de l’équilibreur de charge
Prérequis
Compte Azure avec un abonnement actif. Créez un compte gratuitement.
Connexion à Azure
Connectez-vous au portail Azure avec votre compte Azure.
Créer une passerelle NAT
Avant de déployer la ressource de passerelle NAT et les autres ressources, un groupe de ressources est requis pour contenir les ressources déployées. Dans les étapes suivantes, vous créez un groupe de ressources, une ressource de passerelle NAT et une adresse IP publique. Vous pouvez utiliser une ou plusieurs ressources d’adresse IP publique, des préfixes d’adresse IP publique, ou ces deux options à la fois.
Pour plus d’informations sur les préfixes d’adresses IP publiques et une passerelle NAT, consultez Gérer la passerelle NAT.
Dans la zone de recherche située en haut du portail, entrez Passerelle NAT. Sélectionnez Passerelle NAT dans les résultats de la recherche.
Sélectionnez + Créer.
Dans Créer une passerelle NAT (traduction d’adresses réseau) , entrez ou sélectionnez les informations suivantes sous l’onglet Informations de base :
Paramètre Valeur Détails du projet Abonnement Sélectionnez votre abonnement Azure. Groupe de ressources Sélectionnez Créer nouveau.
Entrez test-rg.
Sélectionnez OK.Détails de l’instance Nom de la passerelle NAT Entrer nat-gateway Région Sélectionnez USA Est 2 Zone de disponibilité Sélectionnez Aucune zone. Délai d’inactivité TCP (minutes) Conservez la valeur par défaut 4. Pour plus d’informations sur les zones de disponibilité et la passerelle NAT, consultez Passerelle NAT et zones de disponibilité.
Sélectionnez l’onglet IP sortante, ou sélectionnez le bouton Suivant : IP sortante situé au bas de la page.
Sous l’onglet IP sortante, entrez ou sélectionnez les informations suivantes :
Paramètre Valeur Adresses IP publiques Sélectionnez Créer une adresse IP publique.
Dans Nom, entrez public-ip-nat.
Sélectionnez OK.Sélectionnez l’onglet Vérifier + créer, ou sélectionnez le bouton bleu Vérifier + créer situé au bas de la page.
Sélectionnez Create (Créer).
Créer un réseau virtuel et un hôte bastion
La procédure suivante crée un réseau virtuel avec un sous-réseau de ressources, un sous-réseau Azure Bastion et un hôte Azure Bastion.
Dans le portail, recherchez et sélectionnez Réseaux virtuels.
Dans la page Réseaux virtuels, sélectionnez + Créer.
Sous l’onglet Général de la page Créer un réseau virtuel, entrez ou sélectionnez les informations suivantes :
Paramètre Valeur Détails du projet Abonnement Sélectionnez votre abonnement. Resource group Sélectionnez test-rg. Détails de l’instance Nom Entrez vnet-1. Région Sélectionnez (États-Unis) USA Est 2.
Sélectionnez Suivant pour passer à l’onglet Sécurité.
Sélectionnez Activer Azure Bastion dans la section Azure Bastion de l’onglet Sécurité.
Azure Bastion utilise votre navigateur web pour se connecter aux machines virtuelles de votre réseau virtuel au moyen de SSH (Secure Shell) ou RDP (Remote Desktop Protocol) à l’aide de leurs adresses IP privées. Les machines virtuelles ne requièrent pas d’adresse IP publique, de logiciel client ou de configuration spéciale. Pour obtenir plus d’informations sur Azure Bastion, voir Azure Bastion
Remarque
Le tarif horaire commence à partir du moment où Bastion est déployé, quelle que soit l’utilisation des données sortantes. Pour plus d’informations, consultez Tarifications et Références SKU. Si vous déployez Bastion dans le cadre d’un tutoriel ou d’un test, nous vous recommandons de supprimer cette ressource après l’avoir utilisée.
Saisissez ou sélectionnez les informations suivantes dans Azure Bastion :
Paramètre Valeur Nom d’hôte Azure Bastion Entrez bastion. Adresse IP publique Azure Bastion Sélectionnez Créer une adresse IP publique.
Saisissez public-ip-bastion dans le champ Nom.
Sélectionnez OK.
Sélectionnez Suivant pour passer à l’onglet Adresses IP.
Dans la zone Espace d’adressage de Sous-réseaux, sélectionnez le sous-réseau par défaut.
Dans Modifier le sous-réseau, entrez ou sélectionnez les informations suivantes :
Paramètre Valeur Objectif du sous-réseau Laissez la valeur par défaut sur Par défaut. Nom Entrez subnet-1. IPv4 Plage d'adresses IPv4 Conservez la valeur par défaut 10.0.0.0/16. Adresse de début Laissez la valeur par défaut sur 10.0.0.0. Taille Laissez la valeur par défaut sur /24(256 adresses). Sécurité Passerelle NAT Sélectionnez nat-gateway.
Sélectionnez Enregistrer.
Sélectionnez Vérifier + créer dans la partie inférieure de l’écran, puis une fois la validation réussie, sélectionnez Créer.
Créer un équilibreur de charge
Dans cette section, vous créez un équilibreur de charge redondant interzone qui équilibre la charge des machines virtuelles. Avec la redondance dans une zone, une ou plusieurs zones de disponibilité peuvent échouer sans empêcher le chemin de données de survivre tant qu’une zone de la région reste intègre.
Lors de la création de l’équilibreur de charge, vous allez configurer les éléments suivants :
- Adresse IP du serveur frontal
- Pool de back-ends
- Règles d’équilibrage des charges entrantes
Dans la zone de recherche située en haut du portail, entrez Équilibreur de charge. Sélectionnez Équilibreurs de charge dans les résultats de la recherche.
Dans la page Équilibreur de charge, sélectionnez Créer.
Dans l’onglet Fonctions de base de la page Créer un équilibreur de charge, entrez ou sélectionnez les informations suivantes :
Paramètre Valeur Détails du projet Abonnement Sélectionnez votre abonnement. Resource group Sélectionnez test-rg. Détails de l’instance Nom Entrez load-balancer Région Sélectionnez (États-Unis) USA Est 2. SKU Conservez la valeur par défaut Standard. Type Sélectionnez Public. Niveau Conservez la valeur par défaut Régional. Sélectionnez Suivant : configuration de l’adresse IP front-end au bas de la page.
Dans Configuration de l’adresse IP front-end, sélectionnez + Ajouter une configuration d’adresse IP front-end.
Entrez front-end dans Nom.
Sélectionnez IPv4 ou IPv6 pour la Version IP.
Notes
IPv6 n’est actuellement pas pris en charge avec la Préférence de routage ou l’équilibrage de charge Inter-régions (niveau Global).
Sélectionnez Adresse IP pour Type IP.
Notes
Pour plus d’informations sur les préfixes IP, consultez Préfixe d’adresse IP publique Azure.
Sélectionnez Créer nouvelle dans Adresse IP publique.
Dans Ajouter une adresse IP publique, entrez public-ip-load-balancer pour le Name.
Sélectionnez Zone-redondante dans la Zone de disponibilité.
Notes
Dans les régions avec des zones de disponibilité, vous avez la possibilité de sélectionner aucune zone (option par défaut), une zone spécifique ou redondant dans une zone. Le choix dépendra de vos exigences spécifiques en matière de défaillance de domaine. Dans les régions sans Zones de disponibilité, ce champ n’apparaît pas.
Pour plus d’informations sur les zones de disponibilité, consultez Vue d’ensemble des zones de disponibilité.Laissez la valeur par défaut Réseau Microsoft pour Préférence de routage.
Sélectionnez OK.
Sélectionnez Ajouter.
Sélectionnez Suivant : Pools de back-end au bas de la page.
Sous l’onglet Pools de back-end, sélectionnez + Ajouter un pool de back-end.
Entrez backend-pool pour le Nom dans Ajouter un pool de back-end.
Dans Réseau virtuel, sélectionnez vnet-1 (test-rg).
Sélectionnez Carte d’interface réseau ou Adresse IP pour la Configuration du pool de back-end.
Sélectionnez Enregistrer.
Sélectionnez le bouton Suivant : Règles entrantes au bas de la page.
Dans Règle d’équilibrage de la charge sous l’onglet Règles de trafic entrant, sélectionnez + Ajouter une règle d’équilibrage de charge.
Dans Ajouter une règle d’équilibrage de charge, entrez ou sélectionnez les informations suivantes :
Paramètre Valeur Nom Entrez http-rule Version de l’adresse IP Sélectionnez IPv4 ou IPv6 en fonction de vos besoins. Adresse IP du serveur frontal Sélectionnez front-end. Pool de back-ends Sélectionnez backend-pool. Protocol Sélectionnez TCP. Port Entrez 80. Port principal Entrez 80. Sonde d’intégrité Sélectionnez Créer nouveau.
Dans Nom, entrez health-probe.
Sélectionnez TCP dans Protocole.
Laissez les autres valeurs par défaut et sélectionnez OK.Persistance de session Sélectionnez Aucun. Délai d’inactivité (minutes) Entrez ou sélectionnez 15. Réinitialisation du protocole TCP Sélectionnez Enabled. IP flottante Sélectionnez Désactivé. Traduction d’adresses réseau (SNAT) sources sortante Conservez la valeur par défaut (Recommandé) Utiliser des règles de trafic sortant pour fournir aux membres du pool de back-ends l’accès à Internet. Sélectionnez Enregistrer.
Sélectionnez le bouton bleu Vérifier + créer au bas de la page.
Sélectionnez Create (Créer).
Créer des machines virtuelles
Dans cette section, vous créez deux machines virtuelles (vm-1 et vm-2) dans deux zones différentes (Zone 1 et Zone 2).
Ces machines virtuelles sont ajoutées au pool de back-ends de l’équilibreur de charge créé auparavant.
Dans la zone de recherche située en haut du portail, entrez Machine virtuelle. Sélectionnez Machines virtuelles dans les résultats de la recherche.
Sélectionnez + Créer, puis Machine virtuelle Azure.
Dans Créer une machine virtuelle, tapez ou sélectionnez les valeurs sous l’onglet De base :
Paramètre Valeur Détails du projet Abonnement Sélectionnez votre abonnement. Resource group Sélectionnez test-rg. Détails de l’instance Nom de la machine virtuelle Entrez vm-1. Région Sélectionnez USA Est. Options de disponibilité Sélectionnez Zone 1. Type de sécurité Sélectionnez Standard. Image Sélectionnez Ubuntu Server 22.04 LTS - x64 Gen2. Architecture de machine virtuelle Laissez la valeur par défaut x64. Taille Sélectionnez une taille. Compte administrateur Type d'authentification Sélectionnez Mot de passe. Nom d’utilisateur entrez azureuser. Mot de passe Entrez un mot de passe. Confirmer le mot de passe Entrez de nouveau le mot de passe. Règles des ports d’entrée Aucun port d’entrée public Sélectionnez Aucun. Sélectionnez l'onglet Mise en réseau ou choisissez Suivant : Disques, puis Suivant : Mise en réseau.
Sous l’onglet Mise en réseau, entrez ou sélectionnez les informations suivantes :
Paramètre Valeur Interface réseau Réseau virtuel Sélectionnez vnet-1. Subnet Sélectionnez subnet-1 (10.0.0.0/24). Adresse IP publique Sélectionnez Aucun. Groupe de sécurité réseau de la carte réseau Sélectionnez Avancé Configurer un groupe de sécurité réseau Sélectionnez Créer nouveau.
Dans Créer un groupe de sécurité réseau, entrez nsg-1 dans Nom.
Sous
, sélectionnez +Ajouter une règle de trafic entrant.
Dans Service, sélectionnez HTTP.
Sélectionner Ajouter
Sélectionner OKÉquilibrage de charge Placer cette machine virtuelle derrière une solution d’équilibrage de charge existante ? Activez la case à cocher. Paramètres d’équilibrage de charge Options d’équilibrage de charge Sélectionnez Équilibreur de charge Azure Sélectionnez un équilibreur de charge Sélectionner load-balancer Sélectionnez un pool principal Sélectionner backend-pool Sélectionnez Revoir + créer.
Passez en revue les paramètres, puis sélectionnez Créer.
Effectuez les étapes précédentes pour créer une machine virtuelle avec les valeurs suivantes, avec tous les autres paramètres identiques à ceux de vm-1 :
Paramètre Machine virtuelle 2 Nom vm-2 Zone de disponibilité 2 Groupe de sécurité réseau Sélectionner le groupe de sécurité réseau nsg-1 existant Options d’équilibrage de charge Sélectionnez Équilibreur de charge Azure Sélectionnez un équilibreur de charge Sélectionner load-balancer Sélectionnez un pool principal Sélectionner backend-pool
Tester la passerelle NAT
Dans cette section, nous testons la passerelle NAT. Nous découvrez d’abord l’IP publique de la passerelle NAT. Nous vous connectez ensuite à la machine virtuelle de test et vérifiez la connexion sortante via la passerelle NAT.
Dans la zone de recherche située en haut du portail, entrez IP publique. Sélectionnez Adresses IP publique dans les résultats de la recherche.
Sélectionnez public-ip-nat.
Prenez note de l’adresse IP publique :
Dans la zone de recherche située en haut du portail, entrez Machine virtuelle. Sélectionnez Machines virtuelles dans les résultats de la recherche.
Sélectionnez vm-1.
Dans la page Vue d’ensemble, sélectionnez Se connecter, puis l’onglet Bastion.
Sélectionnez Utiliser Bastion.
Entrez le nom d’utilisateur et le mot de passe saisis pendant la création de la machine virtuelle. Sélectionnez Connecter.
À l’invite Bash, entrez la commande suivante :
curl ifconfig.meVérifiez que l’adresse IP retournée par la commande correspond à l’adresse IP publique de la passerelle NAT.
azureuser@vm-1:~$ curl ifconfig.me 20.7.200.36Fermez la connexion Bastion à vm-1.
Lorsque vous avez terminé d’utiliser les ressources que vous avez créées, vous pouvez supprimer le groupe de ressources et toutes ses ressources.
Depuis le portail Azure, recherchez et sélectionnez Groupes de ressources.
Dans la page Groupes de ressources, sélectionnez le groupe de ressources test-rg.
Dans la page test-rg, sélectionnez Supprimer le groupe de ressources.
Entrez test-rg dans Entrez le nom du groupe de ressources pour confirmer la suppression, puis sélectionnez Supprimer.
Étapes suivantes
Pour plus d’informations sur la Passerelle NAT Azure, consultez :
