Surveiller les mappages d’itinéraires à l’aide du tableau de bord Mappages d’itinéraires (préversion)
Cet article vous aide à utiliser le tableau de bord Mappages d’itinéraires pour surveiller les mappages d’itinéraires. À l’aide du tableau de bord Mappages d’itinéraires, vous pouvez surveiller les itinéraires, les chemins AS et les communautés BGP pour les itinéraires dans votre Virtual WAN.
Important
La fonctionnalité Mappages d’itinéraires est actuellement en préversion publique et est fournie sans contrat de niveau de service. Pour le moment, les cartes de routage ne doivent pas être utilisées pour les charges de travail de production. Il est possible que certaines fonctionnalités ne soient pas prises en charge, disposent de capacités limitées ou ne soient pas accessibles à tous les emplacements Azure. Pour connaître les conditions juridiques qui s’appliquent aux fonctionnalités Azure en version bêta, en préversion ou plus généralement non encore en disponibilité générale, consultez l’Avenant aux conditions d’utilisation des préversions de Microsoft Azure.
Vue du tableau de bord
Les étapes suivantes vous guident tout au long de la procédure à suivre pour accéder au tableau de bord Mappages d’itinéraires.
Accédez au portail Azure :> votre Virtual WAN.
Dans votre Virtual WAN, dans le volet gauche, sous Connectivité, sélectionnez Hubs.
Sur la page hubs, vous pouvez voir les hubs connectés à votre Virtual WAN. Sélectionnez le hub que vous souhaitez afficher.
Dans le volet gauche, sous Routage, sélectionnez Carte de routage.

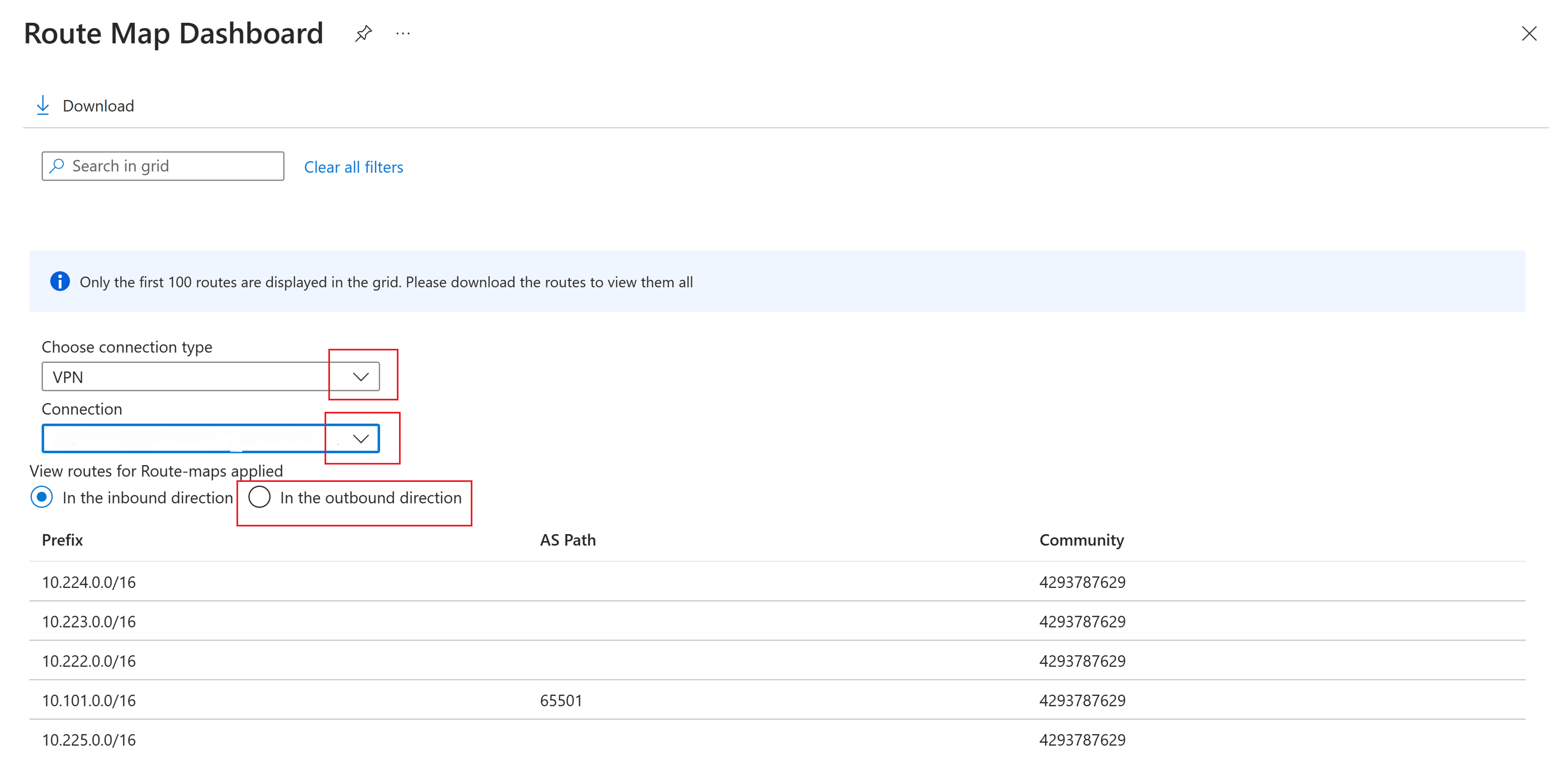

Sélectionnez Tableau de bord de la carte de routage dans la section Paramètres pour ouvrir le Tableau de bord de carte de routage.
Afficher les connexions
Après avoir ouvert le tableau de bord Mappages d’itinéraires, vous pouvez afficher les détails de votre connexion. Les étapes suivantes vous guident tout au long de la sélection des valeurs nécessaires.
Dans la liste déroulante, sélectionnez le type de connexion que vous souhaitez afficher. Les types de connexions sont le VPN (de site à site et de point à site), ExpressRoute et le réseau virtuel.
Dans la liste déroulante, sélectionnez la connexion que vous souhaitez afficher.
Sélectionnez la direction parmi les deux options : Dans la direction entrante. ou Dans la direction sortante. Vous pouvez afficher les connexions entrantes d’un réseau virtuel (VNet) ou les connexions entrantes au routeur du concentrateur virtuel à partir des connexions ExpressRoute, de branche ou d’utilisateur. Vous pouvez également afficher les directions d’itinéraires sortantes à partir d’un réseau virtuel ou établir une direction sortante depuis le routeur de hub virtuel vers des connexions ExpressRoute, de branche ou utilisateur.
Dans le tableau de bord Mappages d’itinéraires, les valeurs suivantes sont disponibles :
Valeur Description Préfixe L’itinéraire après un mappage d’itinéraire a été appliqué. Chemin AS Chemin d’accès AS BGP de l’itinéraire. Communauté Communauté BGP de l’itinéraire.
Exemple

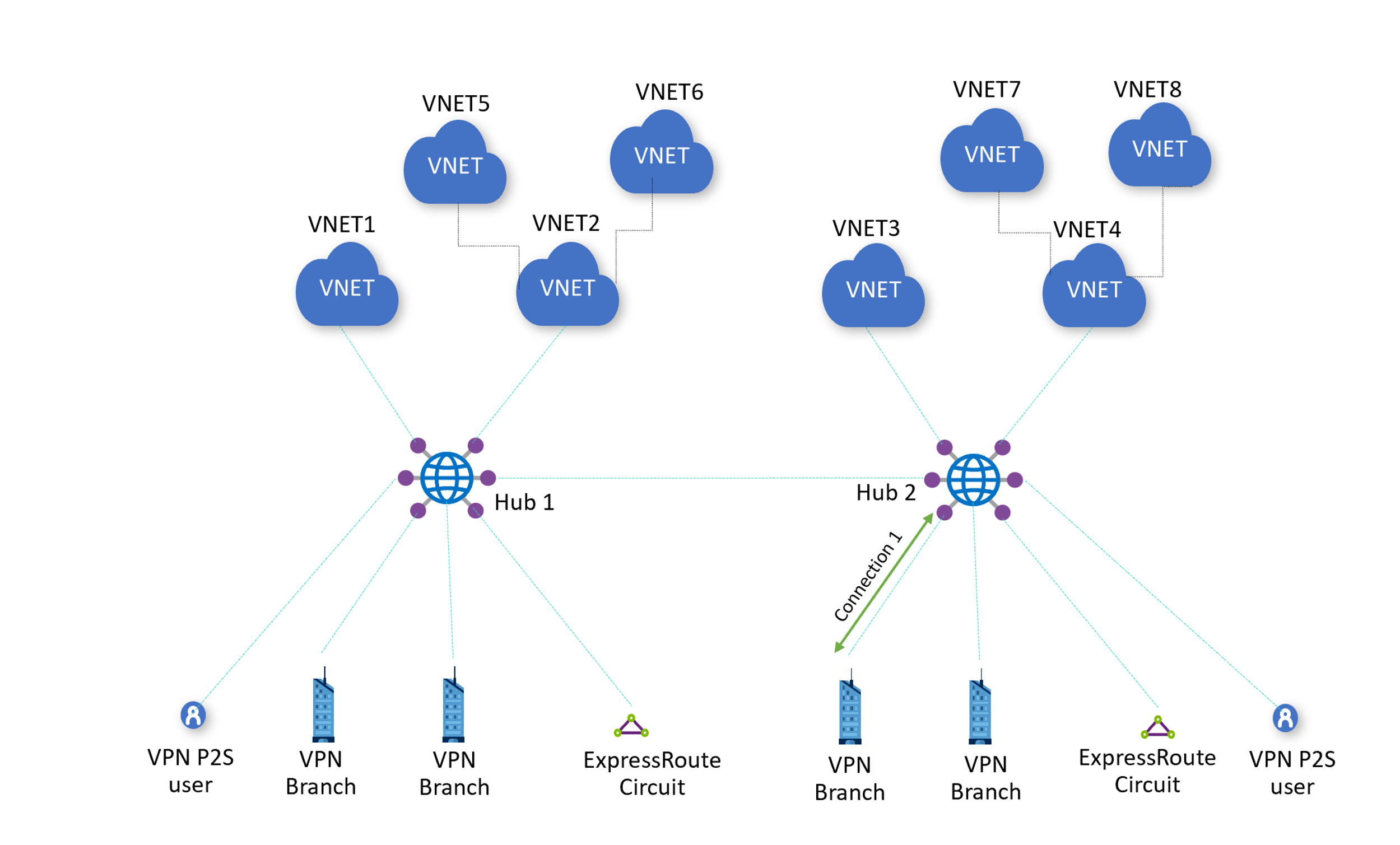

Dans cet exemple, vous pouvez utiliser le tableau Mappages d’itinéraires pour afficher les itinéraires de la connexion 1 qui partent du routeur de hub virtuel pour aller vers la branche VPN. Les étapes suivantes vous indiquent comment afficher cette connexion.
- Accédez au tableau de bord Mappages d’itinéraires.
- Dans la liste déroulante Choose connection type (Choisir le type de connexion), sélectionnez « VPN ».
- Dans la liste déroulante des connexions, sélectionnez la connexion. Dans cet exemple, la connexion est « Connexion 1 ».
- Pour Afficher les itinéraires pour les cartes de routage appliquées, sélectionnez Dans la direction sortante.
