Utilisez SOLIDWORKS de Dassault Systèmes pour préparer des objets 3D à utiliser dans Dynamics 365 Guides et dans les composants de réalité mixte inclus dans les applications créées avec Power Apps

Il existe plusieurs façons d’optimiser des objets 3D pour la réalité mixte à l’aide de SOLIDWORKS de Dassault Systèmes. Ce didacticiel fournit des procédures faciles à suivre pour chacune de ces méthodes. Certaines procédures sont redondantes, vous n’aurez donc peut-être pas besoin de toutes les utiliser. Expérimentez chaque procédure et décidez celle qui convient le mieux à votre cas d’utilisation.

Les sections de ce didacticiel concernent uniquement la version 2019 et les versions ultérieures et supposent que vous avez correctement installé l’exportateur SOLIDWORKS XR sur votre PC local.

Important

Ce document est créé uniquement à des fins informatives pour démontrer comment Dassault Systèmes SOLIDWORKS fonctionne avec Microsoft Dynamics 365 Guides et Power Apps. Votre utilisation d’applications tierces est soumise à des conditions conclues entre vous et le tiers. Microsoft n’est pas affilié, n’est pas partenaire et n’approuve ni ne sponsorise Dassault ni aucun des produits de Dassault Systèmes. Il existe d’autres applications de création de contenu que vous pouvez utiliser pour préparer vos objets 3D.

Qu’est-ce que SOLIDWORKS de Dassault Systèmes ?

Les outils SOLIDWORKS vous permettent d’exploiter les objets 3D dans toute l’organisation, en regroupant les processus afin que vous puissiez commercialiser vos produits plus rapidement. En savoir plus sur SOLIDWORKS.

Optimisez les objets 3D à l’aide de SOLIDWORKS

Vous pouvez utiliser les fonctionnalités décrites dans ce didacticiel pour optimiser les objets 3D à utiliser dans Dynamics 365 Guides et Power Apps. En fonction de la complexité de votre modèle, vous pourrez peut-être simplement l’exporter sous forme de fichier GLB ou vous devrez peut-être utiliser une combinaison de plusieurs fonctionnalités.

Supprimer des fonctionnalités avec l’outil Simplifier

Si votre objet 3D est extrêmement complexe et que vous rencontrez des problèmes de performances, vous pouvez l’optimiser avec l’outil Simplifier . L’outil Simplifier offre un large éventail d’options pour simplifier vos objets à différents niveaux, notamment la suppression de pièces internes, la suppression de petites pièces, la "défonte" et bien plus encore. En savoir plus sur l’utilisation de l’outil Simplifier.

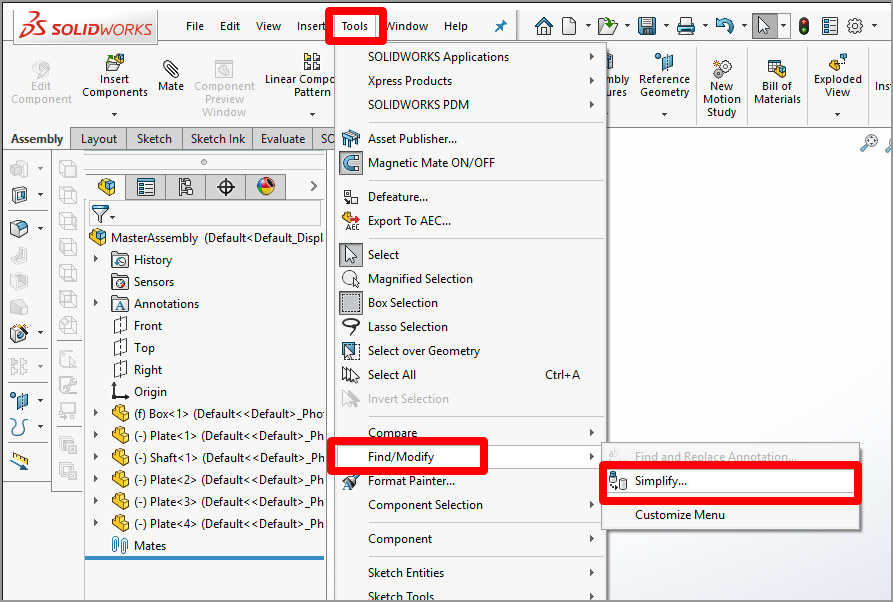

1. Sélectionnez Outils>Rechercher/Modifier>Simplifier.



2. Sélectionnez l’une des options suivantes :

   • Caractéristiques. Décidez quelles fonctionnalités vous souhaitez rechercher. Sélectionnez Congés, chanfreins, trous, car ces entités créent de nombreux polygones lors du transcodage.

   • Paramètre de fonctionnalité ou basé sur le volume. Lorsque vous sélectionnez l’option Paramètre de fonctionnalité , SOLIDWORKS sélectionne les objets dont les paramètres (tels que le rayon de congé) sont inférieurs à la valeur du Facteur de simplification champ. Lorsque vous sélectionnez l’option Basé sur le volume , SOLIDWORKS sélectionne les objets si le volume caractéristique est inférieur au volume d’une pièce multiplié par la valeur dans la Simplification. champ facteur . Les deux méthodes fonctionnent bien. Sélection de l’option Basé sur le volume et saisie d’une valeur de 0,1 pour le Facteur de simplification Le champ fournit une excellente première passe. Si vous ne trouvez pas beaucoup d’objets, augmentez la valeur du Facteur de simplification et réessayez. Sélectionnez Rechercher maintenant pour voir les résultats.



3. Cochez la case Tous , puis sélectionnez Supprimer.



   Les fonctionnalités que vous avez sélectionnées sont supprimées du modèle. Si vous constatez que des fonctionnalités que vous souhaitiez conserver ont été supprimées, vous pouvez annuler le processus en décochant la case Tous et en sélectionnant uniquement les éléments que vous souhaitez supprimer.

Supprimez les petites pièces avec l’outil Defeature

L’outil Defeature offre une autre option d’optimisation. Vous pouvez utiliser cet outil à la fois pour supprimer des pièces (simplifiant la géométrie de votre modèle) et pour créer une silhouette de votre modèle, ce qui est utile lorsque vous avez juste besoin de comprendre la forme de base d’un modèle complexe.

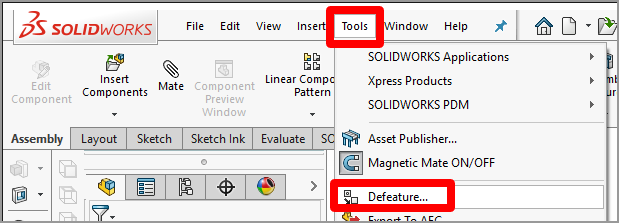

• Sélectionnez Outils>Fonctionnalité.

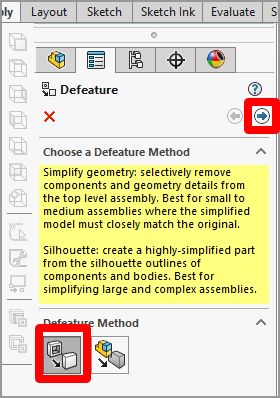

À ce stade, vous pouvez choisir de simplifier votre géométrie ou créer une silhouette.

Pour simplifier la géométrie

1. Sélectionnez le bouton Simplifier la géométrie , puis sélectionnez le bouton Suivant .

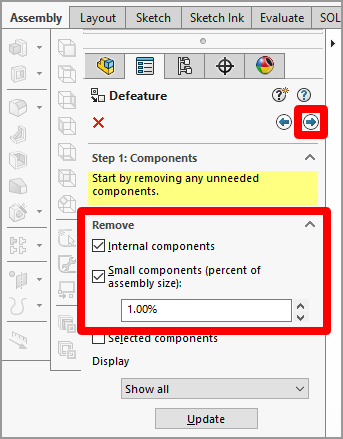

2. Cochez la case Composants internes , cochez la case Petits composants , puis saisissez un pourcentage à utiliser. Nous suggérons de commencer avec 1 pour cent. Cela supprimera souvent les écrous, les boulons et les rondelles d’un assemblage tout en laissant les composants les plus importants visuellement. Vous pouvez augmenter ce pourcentage si vous devez en supprimer davantage. Sélectionnez le bouton Suivant lorsque vous êtes prêt à avancer.

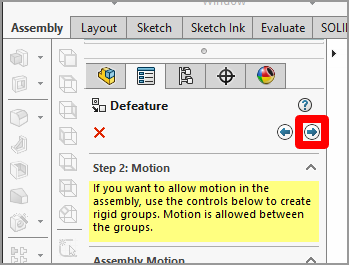

3. Sélectionnez à nouveau le bouton Suivant pour ignorer l’ajout de mouvement aux assemblages.

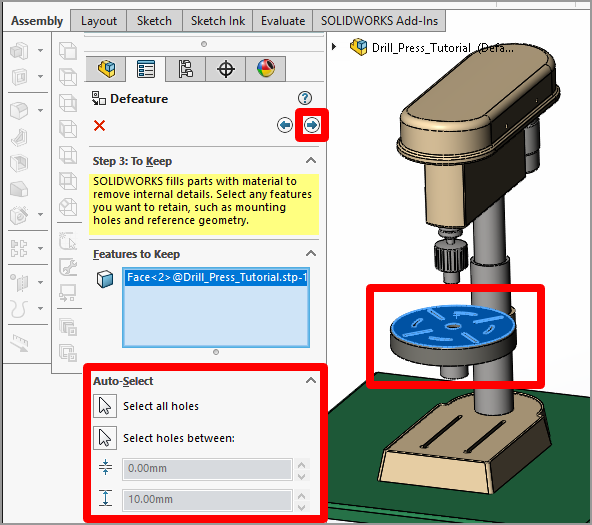

4. Si vous souhaitez conserver les détails de zones géométriques spécifiques, sélectionnez-les dans le modèle ; sinon, ils seront optimisés. Vous pouvez également cocher les cases sous Sélection automatique pour conserver tous les trous ou les trous d’une taille spécifique. Sélectionnez le bouton Suivant lorsque vous avez terminé.

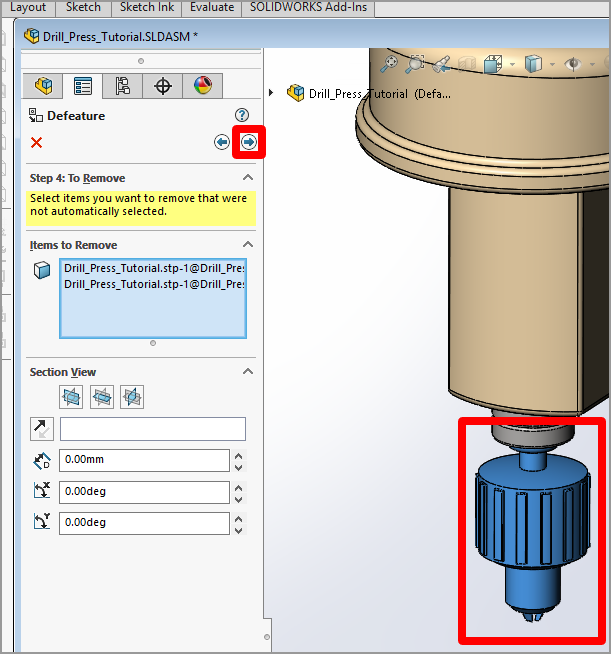

5. L’outil "présente" le modèle. S’il reste quelque chose que vous souhaitez supprimer, sélectionnez-le dans le modèle. Lorsque vous avez terminé, sélectionnez le bouton Suivant .

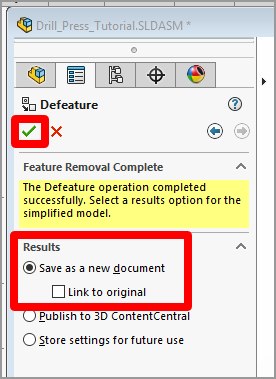

6. Si le modèle optimisé répond à vos besoins, sélectionnez Enregistrer en tant que nouveau document, puis cochez la case verte.



7. Nommez le modèle, puis sélectionnez Enregistrer. Le modèle est enregistré sous la forme d’un seul fichier pièce SOLIDWORKS.

Pour créer une silhouette

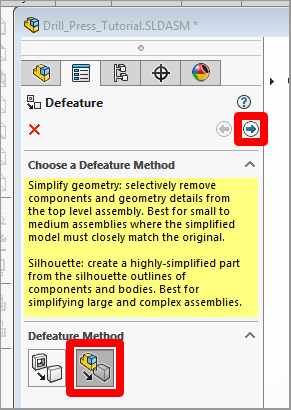

1. Sélectionnez le bouton Silhouette , puis sélectionnez le bouton Suivant .

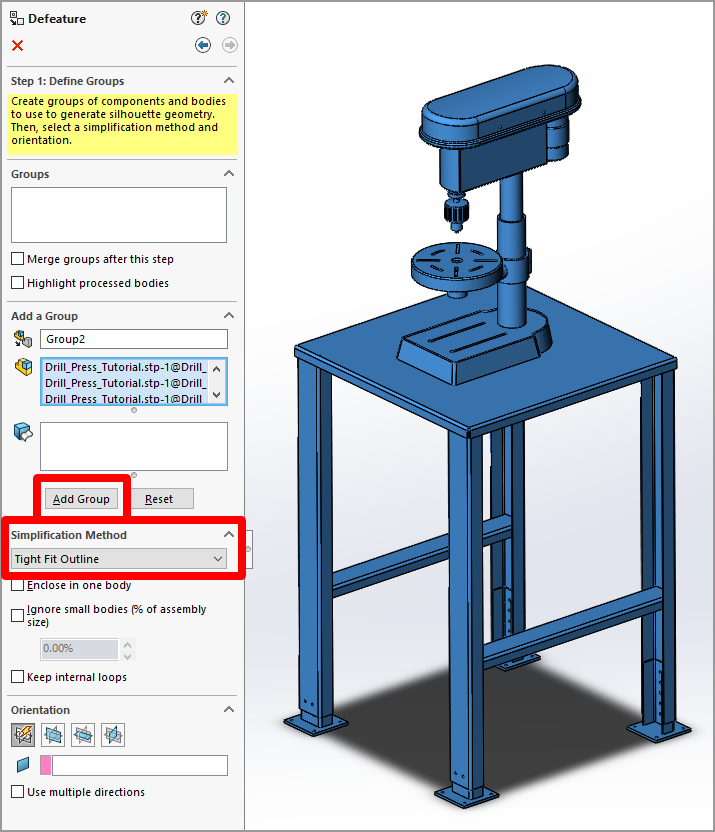

2. Mettez en surbrillance l’intégralité du modèle (ou des parties du modèle, si vous souhaitez uniquement modifier certaines parties), sélectionnez une option sous Méthode de simplification, puis sélectionnez Ajouter un groupe. Pour cet exemple, nous avons sélectionné l’option Tight Fit Outline , mais n’hésitez pas à expérimenter d’autres options.

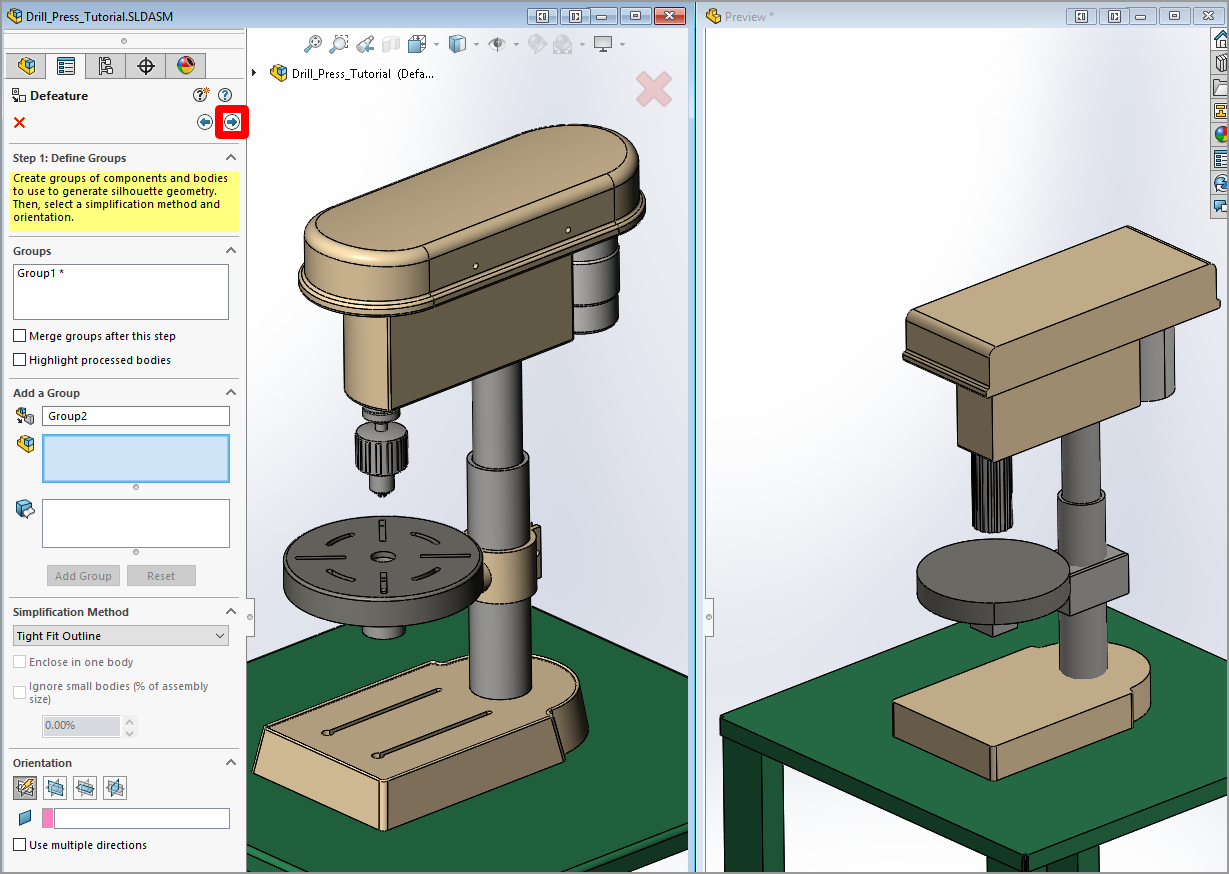

3. Vous verrez une fenêtre d’aperçu qui montre à quoi ressemblera votre modèle silhouetté. Lorsque le modèle ressemble à ce que vous souhaitez, sélectionnez le bouton Suivant .



4. Sélectionnez Enregistrer en tant que nouveau document, puis cochez la case verte pour enregistrer le modèle.



Enregistrer un assemblage en tant que pièce

Une autre technique consiste à enregistrer l’assemblage d’objets 3D en tant que fichier pièce (.asm → .prt). Lorsque vous faites cela, vous pouvez choisir de masquer la géométrie interne, ce qui augmente les performances de votre objet 3D et contribue également à maintenir la confidentialité sur le fonctionnement interne de vos conceptions.

1. Sélectionnez l’assemblage principal (ou un sous-assemblage), puis sélectionnez Fichier>Enregistrer sous.

2. Dans le champ Enregistrer sous le type , sélectionnez Pièce.



3. Sous Géométrie à enregistrer, sélectionnez Faces extérieures. Cela crée une pièce dont seules les faces extérieures sont visibles. Toutes les pièces internes sont remplies et l’objet devient solide.

4. Sélectionnez Enregistrer.

Exporter l’objet 3D sous forme de fichier GLB

Après avoir optimisé un objet 3D, vous pouvez facilement l’exporter directement depuis SOLIDWORKS sous forme de fichier GLB.

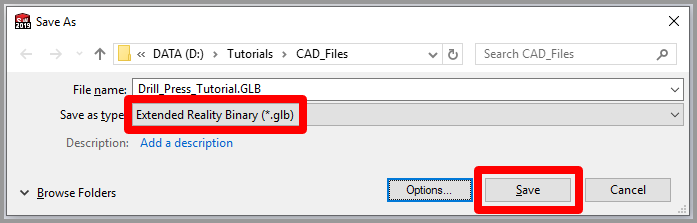

1. Sélectionnez Fichier>Enregistrer sous, puis sélectionnez Extended Reality Binary (.glb) comme type de fichier.



2. Sélectionnez Enregistrer.

Autres options de conversion

Si vous ne disposez pas de SOLIDWORKS 2019 et du complément XR Exporter, vous devez effectuer l’une des opérations suivantes pour convertir votre objet 3D dans un format pouvant être optimisé :

• Si vous n’avez pas besoin de voir la couleur du matériau, vous pouvez exporter votre modèle sous forme de fichier STL. Si cela ne fonctionne pas bien, vous pouvez importer le fichier STL dans une application de création de contenu numérique (DCC) et l’optimiser davantage. Consultez une liste de didacticiels sur la façon d’optimiser vos objets 3D à l’aide des applications DCC.

• Si vous souhaitez voir les couleurs des matériaux sur votre produit final, vous devez envoyer votre objet 3D via un transcodeur avant de l’optimiser davantage. Ce didacticiel 3ds Max vous guide tout au long du processus d’optimisation et de conversion.

Visualiser un objet 3D dans Dynamics 365 Guides ou Power Apps

Après avoir préparé un objet 3D, utilisez les liens suivants pour en savoir plus sur l’utilisation du modèle dans Dynamics 365 Guides ou Power Apps :

• Dynamics 365 Guides

• Power Apps

Pour plus d’informations

Vous pouvez trouver plus d’informations sur ces produits ici :

Dassault Systèmes SOLIDWORKS 2019
Exportateur de réalité étendue (XR)
