Tutoriel : Générer un rapport exceptionnel à partir d’un modèle dimensionnel dans Power BI Desktop

S’APPLIQUE À :️ Power BI Desktop Service Power BI

Dans ce tutoriel, vous allez partir d’un modèle dimensionnel et créer un rapport de bout en bout en 45 minutes.

Vous travaillez chez AdventureWorks et votre responsable souhaite voir un rapport sur vos derniers chiffres de vente. Il vous a demandé un rapport de synthèse de ce qui suit :

  • Quel jour y a-t-il eu le plus de ventes en février 2019 ?
  • Dans quel pays/région la société rencontre-t-elle le plus de succès ?
  • Quelles sont les catégories de produits et les types de revendeurs dans lesquels l’entreprise doit continuer à investir ?

À l’aide de notre exemple de classeur Excel AdventureWorks Sales, nous pouvons générer ce rapport en un rien de temps. Voici à quoi ressemblera le rapport final :

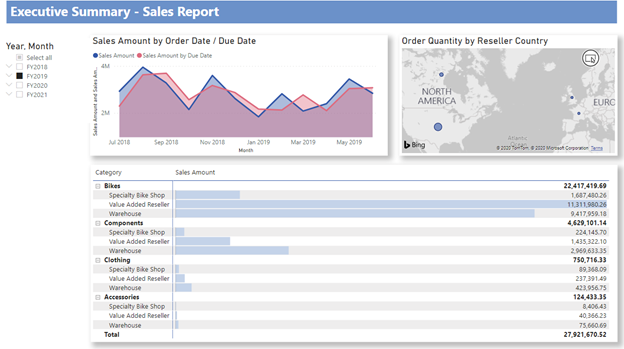

Capture d’écran du rapport AdventureWorks terminé.

Vous souhaitez voir le produit fini ? Vous pouvez également télécharger le fichier .pbix Power BI terminé.

Notes

Si vous préférez utiliser des données dans des bases de données SQL, l’article d’exemples de bases de données AdventureWorks propose des liens vers des exemples de bases de données AdventureWorks SQL téléchargeables dans un référentiel GitHub. Si vous optez pour une base de données SQL, vous devrez modifier plusieurs étapes de ce tutoriel.

Allons-y !

Dans ce tutoriel, vous allez découvrir comment :

  • Préparer vos données avec quelques transformations.
  • Créer un rapport avec un titre, trois visuels et un segment.
  • Publier votre rapport sur le service Power BI pour pouvoir le partager avec vos collègues.

Prérequis

Obtenir des données : Télécharger l’exemple

  1. Téléchargez l’exemple de classeur Excel AdventureWorks Sales.

  2. Ouvrez Power BI Desktop.

  3. Dans la section Données du ruban Accueil, sélectionnez Excel.

  4. Accédez à l’emplacement où vous avez enregistré l’exemple de classeur, puis sélectionnez Ouvrir.

Préparer vos données

Dans le volet Navigateur, vous avez la possibilité de transformer ou de charger les données. Le Navigateur fournit un aperçu de vos données pour vous permettre de vérifier que vous disposez de la plage de données appropriée. Les types de données numériques sont en italique. Dans ce tutoriel, nous allons transformer les données avant le chargement.

Sélectionnez toutes les tables, puis choisissez Transformer les données. Veillez à ne pas sélectionner les feuilles (étiquetées _data).

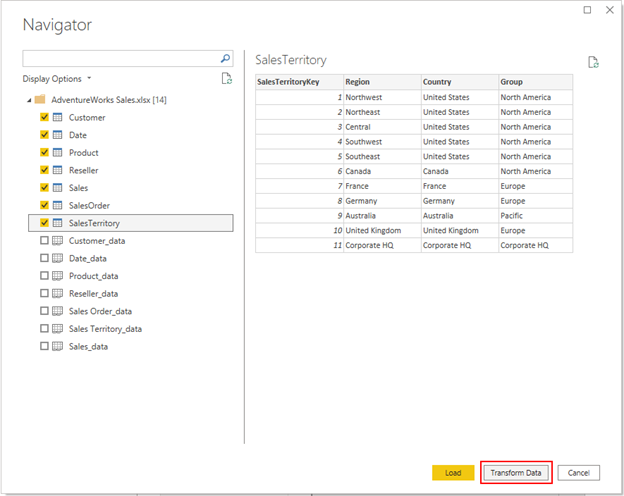

Capture d’écran du chargement de tableaux dans le navigateur.

Vérifiez que les types de données des colonnes correspondent à ceux du tableau suivant. Pour permettre à Power BI de détecter les types de données, sélectionnez une requête, puis choisissez une ou plusieurs colonnes. Sous l’onglet Transformer, sélectionnez Détecter le type de données. Pour apporter des modifications au type de données détecté, sous l’onglet Accueil, sélectionnez Type de données et le type de données approprié dans la liste.

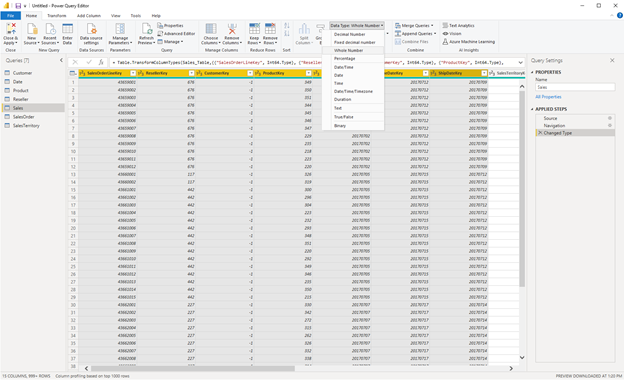

Capture d’écran de Vérifier les types de données des colonnes.

Requête Colonne Type de données
Customer CustomerKey Nombre entier
Date DateKey Nombre entier
Date Date
MonthKey Nombre entier
Produit ProductKey Nombre entier
Standard Cost Nombre décimal
List Price Nombre décimal
Reseller ResellerKey Nombre entier
Sales SalesOrderLineKey Nombre entier
ResellerKey Nombre entier
CustomerKey Nombre entier
ProductKey Nombre entier
OrderDateKey Nombre entier
DueDateKey Nombre entier
ShipDateKey Nombre entier
SalesTerritoryKey Nombre entier
Order Quantity Nombre entier
Unit Price Nombre décimal
Extended Amount Nombre décimal
Unit Price Discount Pct Pourcentage
Product Standard Cost Nombre décimal
Total Product Cost Nombre décimal
Sales Amount Nombre décimal
SalesTerritory SalesTerritoryKey Nombre entier
SalesOrder SalesOrderLineKey Nombre entier

De retour sous l’onglet Accueil, sélectionnez Fermer et appliquer.

Capture d’écran du bouton « Fermer et appliquer » de Power Query.

Modéliser vos données

Les données que vous avez chargées sont presque prêtes pour la création de rapports. Nous allons maintenant inspecter le modèle de données et apporter quelques modifications.

Sélectionnez Vue du modèle sur la gauche.

Capture d’écran de la vue Sélectionner le modèle dans Power BI Desktop.

Votre modèle de données doit ressembler à l’image suivante, avec chaque table dans un cadre.

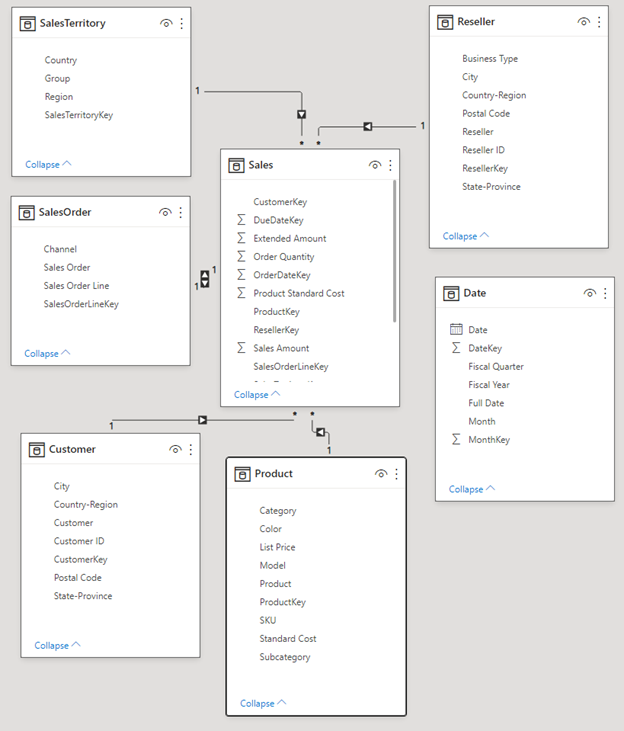

Capture d’écran du modèle de données de départ.

Créer des relations

Ce modèle est un schéma en étoile classique que vous pouvez voir à partir des entrepôts de données : Il ressemble à une étoile. Le centre de l’étoile est une table de faits. Les tables environnantes sont appelées tables de dimension ; elles sont liées à la table de faits par des relations. La table de faits contient des informations numériques sur les transactions de vente, telles que le montant des ventes et le coût standard du produit. Les dimensions fournissent un contexte qui vous permet entre autres d’analyser les éléments suivants :

  • Quel produit a été vendu...
  • à quel client...
  • par quel revendeur...
  • dans quel secteur de vente.

Si vous observez attentivement, vous remarquez que toutes les tables Dimension sont liées à Fact par une relation, à l’exception de la table Date. Nous allons maintenant ajouter des relations à Date. Faites glisser DateKey de la table Date vers OrderDateKey sur la table Sales. Vous avez créé une relation « un-à-plusieurs » de Date à Sales, comme indiqué par le 1 et l’astérisque * (plusieurs) aux deux extrémités de la ligne.

Il s’agit d’une relation « un-à-plusieurs », car nous avons une ou plusieurs commandes Sales pour une Date donnée. Si chaque date n’avait qu’une seule commande Sales, il s’agirait d’une relation « un-à-un ». La petite flèche au milieu de la ligne indique la « direction du filtrage croisé ». Elle indique que vous pouvez utiliser des valeurs de la table Date pour filtrer la table Sales. La relation vous permet ainsi d’analyser le moment où une commande a été passée.

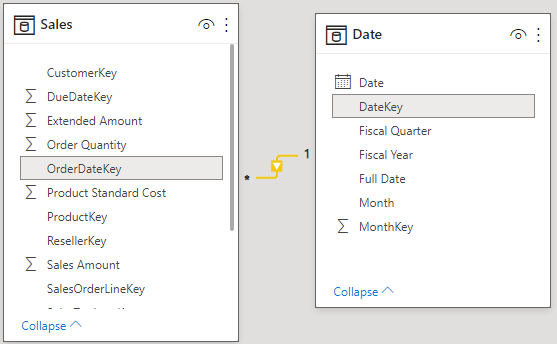

Capture d’écran de la relation entre la table Sales et la table Date.

La table Sales contient plus d’informations sur les dates relatives aux commandes Sales, telles que la date d’échéance et la date d’expédition. Ajoutons maintenant deux relations supplémentaires à la table Date en faisant glisser :

  • DateKey vers DueDateKey
  • DateKey vers ShipDateKey

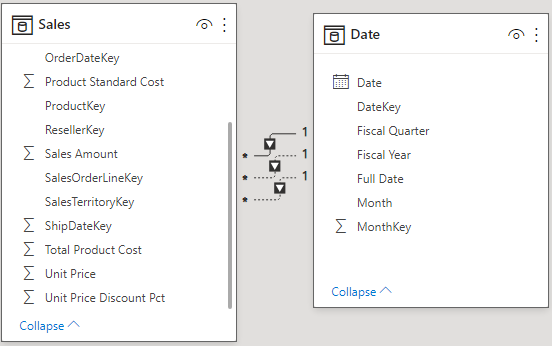

Capture d’écran de trois relations entre les tables Sales et Date.

Vous remarquez que la première relation, sur OrderDateKey, est active, ce qui est indiqué par une ligne continue. Les deux autres sont inactives, ce qui est indiqué par des lignes en pointillés. Power BI utilise la relation active par défaut pour mettre en relation Sales et Date. Ainsi, une somme de SalesAmount est calculée par date de commande, et non par date d’échéance ou date d’expédition. Vous pouvez influencer ce comportement. Consultez Crédit supplémentaire : Écrire une mesure en DAX plus loin dans ce tutoriel.

Masquer les colonnes clés

Le schéma en étoile classique contient plusieurs clés qui contiennent les relations entre les faits et les dimensions. Normalement, nous ne souhaitons pas utiliser de colonnes clés dans nos rapports. Nous allons masquer les colonnes clés de la vue, afin que la liste des champs affiche moins de champs et que le modèle de données soit plus facile à utiliser.

Passez en revue toutes les tables et masquez toutes les colonnes dont le nom se termine par Key :

Sélectionnez l’icône Œil en regard de la colonne, puis choisissez Masquer dans la vue rapport.

Capture d’écran de la colonne visible avec l’icône d’œil.

Vous pouvez également sélectionner l’icône Œil en regard de la colonne dans le volet Propriétés.

Les champs masqués ont cette icône, un œil barré d’une ligne.

Capture d’écran de champ avec l’icône d’œil cachée.

Masquez ces champs.

Table de charge de travail Colonne
Customer CustomerKey
Date DateKey
MonthKey
Produit ProductKey
Reseller ResellerKey
Sales CustomerKey
DueDateKey
OrderDateKey
ProductKey
ResellerKey
SalesOrderLineKey
SalesTerritoryKey
ShipDateKey
SalesOrder SalesOrderLineKey
SalesTerritory SalesTerritoryKey

Votre modèle de données doit maintenant ressembler à celui-ci, avec des relations entre Sales et toutes les autres tables, et tous les champs clés masqués :

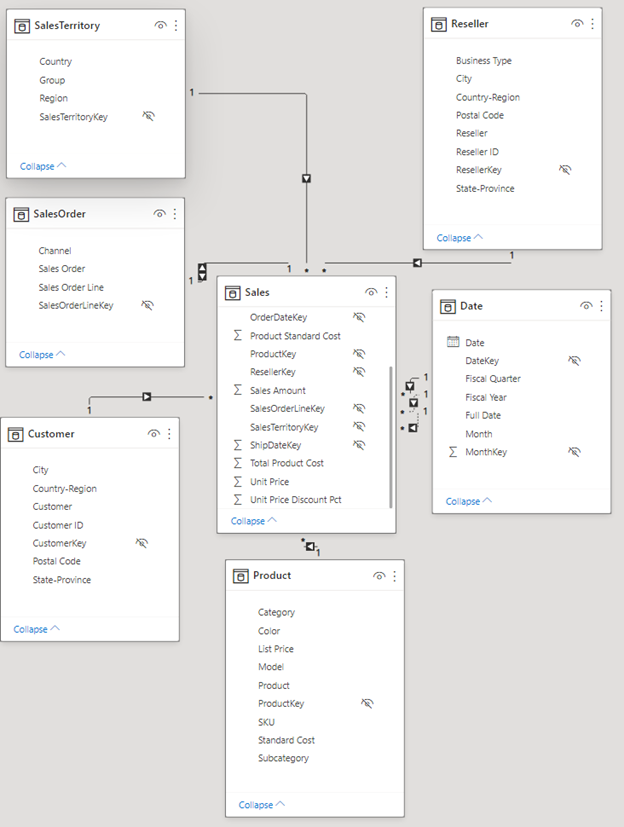

Capture d’écran du modèle de données avec les colonnes de clé cachées.

Créer des hiérarchies

Maintenant que notre modèle de données est plus facile à consommer en raison des colonnes masquées, nous pouvons ajouter quelques hiérarchies afin de simplifier encore davantage l’utilisation du modèle. Les hiérarchies facilitent la navigation parmi les regroupements. Par exemple, les villes sont dans un état ou une province, qui se trouve dans un pays ou une région.

Créez les hiérarchies suivantes.

  1. Cliquez avec le bouton droit sur le champ de niveau le plus élevé, ou le moins précis, de la hiérarchie, puis choisissez Créer une hiérarchie.

  2. Dans le volet Propriétés, définissez le Nom de la hiérarchie et définissez les niveaux.

  3. Ensuite, sélectionnez Appliquer les changements de niveau.

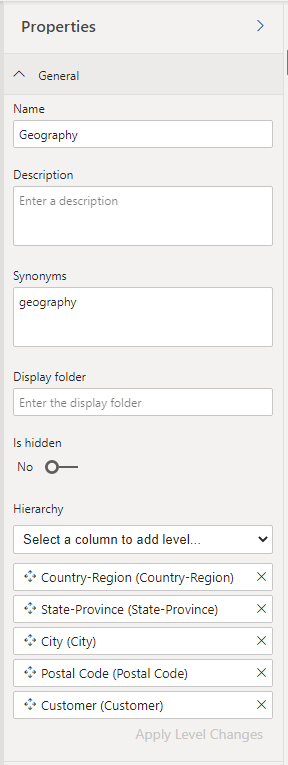

    Capture d’écran du volet des propriétés de la hiérarchie.

Vous pouvez également renommer des niveaux dans une hiérarchie dans le volet Propriétés après les avoir ajoutés. Vous devez renommer les niveaux Year et Quarter de la hiérarchie Fiscal dans la table Date.

Voici les hiérarchies que vous devez créer.

Table de charge de travail Nom de la hiérarchie Niveaux
Customer Geography Pays-Région
État-Province
City
Code postal
Client
Date Fiscal Année (Exercice fiscal)
Trimestre (Trimestre fiscal)
Month
Date
Product Produits Category
Sous-catégorie
Modèle
Product
Reseller Geography Pays-Région
État-Province
City
Code postal
Reseller
SalesOrder Sales Orders Commande client
Sales Order Line
SalesTerritory Sales Territories Group
Country-Region
Région

Votre modèle de données doit maintenant ressembler au suivant. Il a les mêmes tables, mais chaque table de dimension contient une hiérarchie :

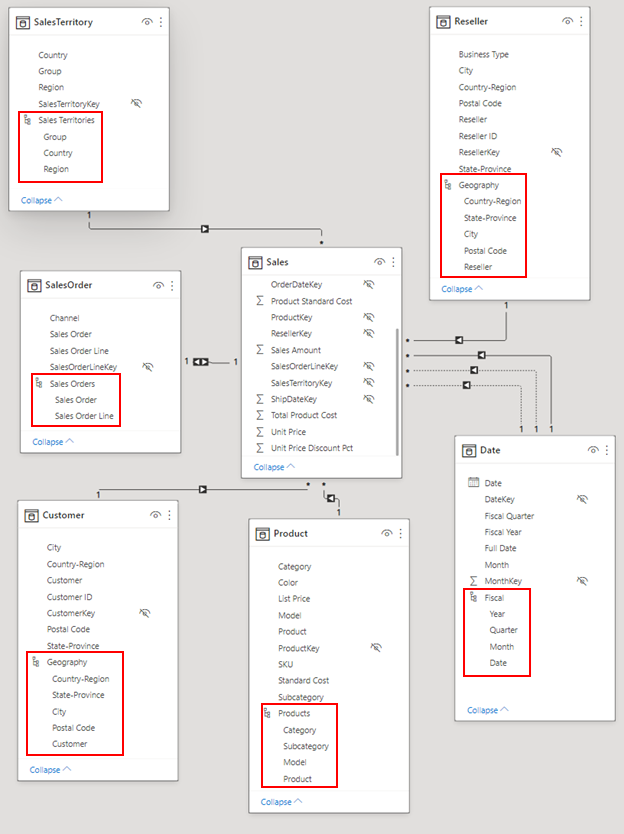

Capture d’écran d’un modèle de données avec des tables de dimension avec des hiérarchies.

Renommer des tables

Pour terminer la modélisation, nous allons renommer les tables suivantes dans le volet Propriétés :

Ancien nom de table Nouveau nom de table
SalesTerritory Secteur de vente
SalesOrder Commande client

Cette étape est nécessaire, car les noms de tables Excel ne peuvent pas contenir d’espaces.

Votre modèle de données final est maintenant prêt.

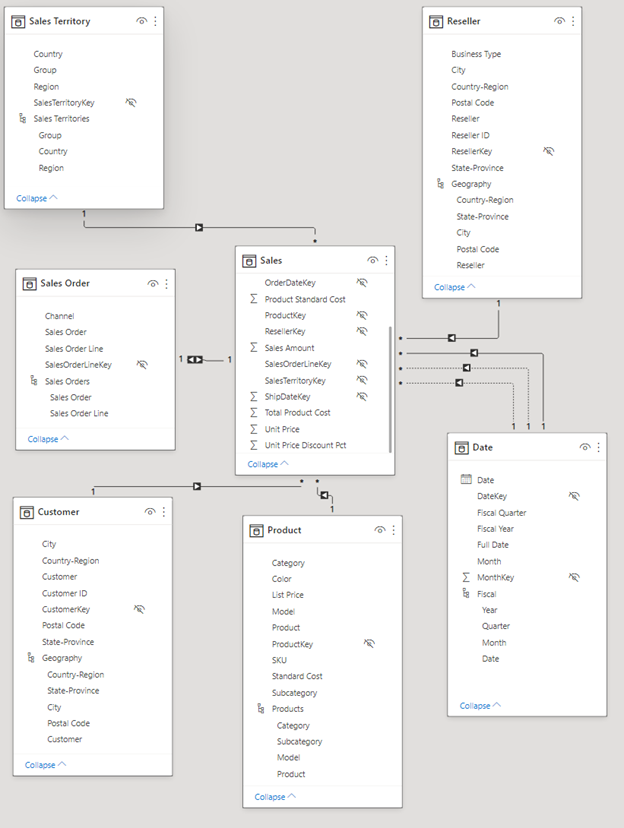

Capture d’écran du modèle de données complété avec les tables renommées.

Crédit supplémentaire : Écrire une mesure en DAX

L’écriture de mesures dans le langage de formule DAX est super puissante pour la modélisation des données. Il y a beaucoup à apprendre sur DAX dans la documentation de Power BI. Pour le moment, nous allons écrire une mesure de base qui calcule le montant total des ventes par date d’échéance sur la commande au lieu de la date de commande par défaut. Cette mesure utilise la fonction USERELATIONSHIP pour activer la relation entre Sales et Date sur DueDate pour le contexte de la mesure. Elle utilise ensuite CALCULATE pour additionner le montant des ventes dans ce contexte.

  1. Sélectionnez Vue de données sur la gauche.

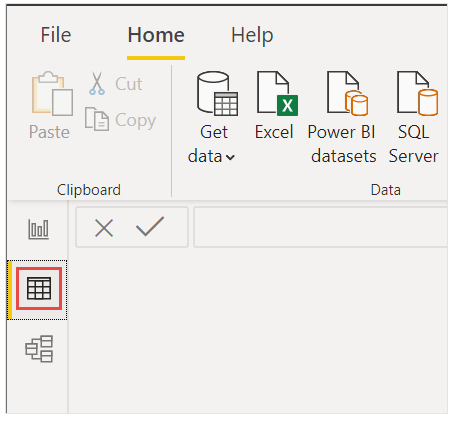

    Capture d’écran de la vue Sélectionner les données à gauche.

  2. Sélectionnez la table Sales dans la liste Champs.

    Capture d’écran de Sélectionnez la table Sales dans la liste Champs.

  3. Dans le ruban Accueil, sélectionnez Nouvelle mesure.

  4. Sélectionnez ou tapez cette mesure pour calculer le montant total des ventes par date d’échéance sur la commande au lieu de la date de commande par défaut.

    Sales Amount by Due Date = CALCULATE(SUM(Sales[Sales Amount]), USERELATIONSHIP(Sales[DueDateKey],'Date'[DateKey]))

  5. Cochez la case pour valider.

    Capture d’écran de Sélectionnez la coche pour valider la mesure DAX.

Créer votre rapport

Maintenant que vous avez modélisé vos données, il est temps de créer votre rapport. Accédez à la vue Rapport. Dans le volet Champs à droite figurent les champs du modèle de données que vous avez créé.

Nous allons créer le rapport final, un visuel à la fois.

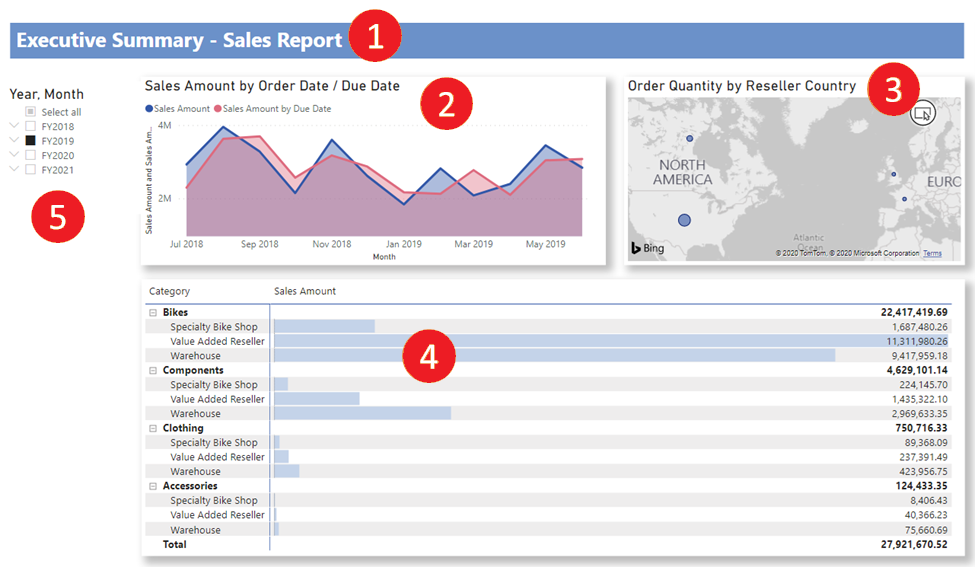

Capture d’écran du rapport terminé, avec des numéros marquant chaque visuel.

Visuel 1 : Ajouter un titre

  1. Dans le ruban Insertion, sélectionnez Zone de texte. Tapez Rapport de synthèse – Rapport des ventes.

  2. Sélectionnez le texte que vous avez tapé. Affectez la valeur 20 à la taille de police et appliquez la mise en Gras.

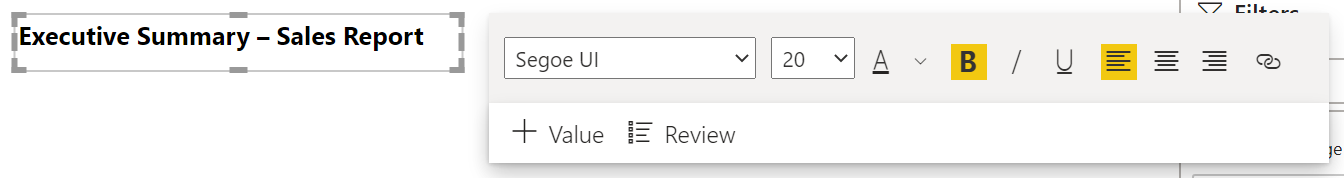

    Capture d’écran du format du texte du résumé exécutif.

  3. Dans le volet Zone de texte Mise en forme, sous Effets, basculez l’Arrière-plan sur Désactivé.

  4. Redimensionnez la zone pour qu’elle tienne sur une seule ligne.

Visuel 2 : Montant des ventes par date

Maintenant, nous allons créer un graphique en courbes pour voir le mois et l’année où le montant des ventes a été le plus élevé.

  1. À partir du volet Champs, faites glisser le champ Sales Amount de la table Sales vers une zone vide sur le canevas de rapport. Par défaut, Power BI affiche un histogramme avec une colonne, Sales Amount.

  2. Faites glisser le champ Month à partir de la hiérarchie Fiscal dans la table Date et déposez-le sur l’histogramme.

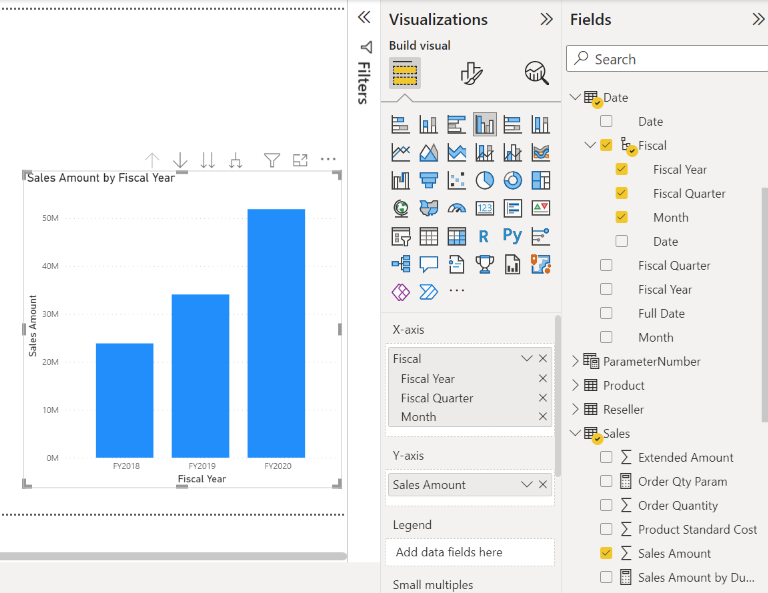

    Capture d’écran de Créer un tableau à colonnes avec une colonne pour chaque année.

  3. Dans la section Champs du volet Visualisations, dans la zone de l’axe X, supprimez les champs Année fiscale et Trimestre fiscal :

    Capture d’écran : Dans la section Champs du volet Visualisations, supprimez les champs Year et Quarter.

  4. Dans le volet Visualisations, choisissez le type de visualisation Graphique en aires.

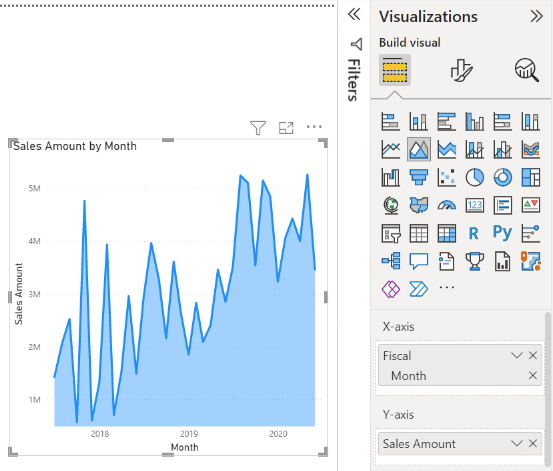

    Capture d’écran de la transformation d’un graphique en colonnes en un graphique en aires.

  5. Si vous avez ajouté la mesure DAX dans le crédit supplémentaire ci-dessus, ajoutez-la également à l’Axe Y.

  6. Ouvrez le volet Format, développez la section Lignes et, dans Couleurs, changez Montant des ventes par date d’échéance en une couleur plus contrastée, comme le rouge.

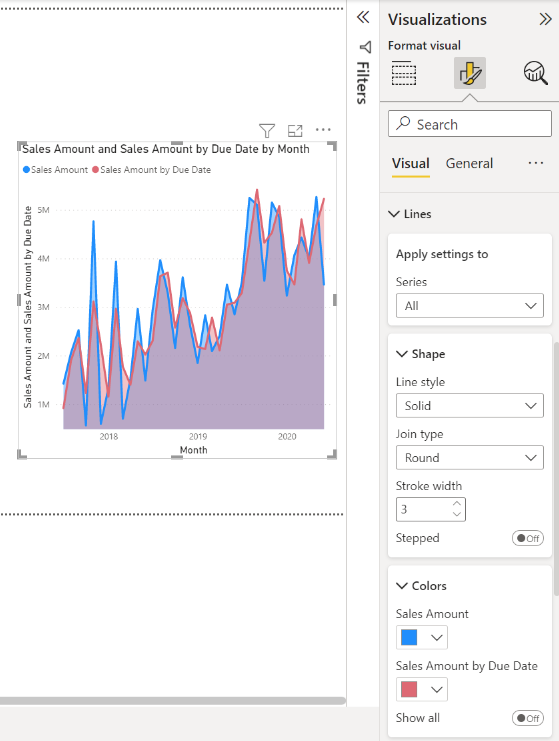

    Capture d’écran du montant des ventes par date d’échéance en tant que diagramme de zone.

    Comme vous pouvez le voir, Sales Amount by Due Date est légèrement inférieur à Sales Amount. Cela prouve que le rapport utilise la relation entre les tables Sales et Date qui utilise DueDateKey.

Visuel 3 : Quantité de commandes par pays/région du revendeur

Nous allons maintenant créer une carte pour voir dans quel pays ou région les revendeurs ont la quantité de commandes la plus élevée.

  1. À partir du volet Champs, faites glisser le champ Country-Region de la table Reseller vers une zone vide de votre canevas de rapport. Power BI crée une carte.

  2. Faites glisser le champ Order Quantity à partir de la table Sales et déposez-le sur la carte. Vérifiez que Country-Region se trouve dans le puits Emplacement et Order Quantity dans le puits Taille de bulle.

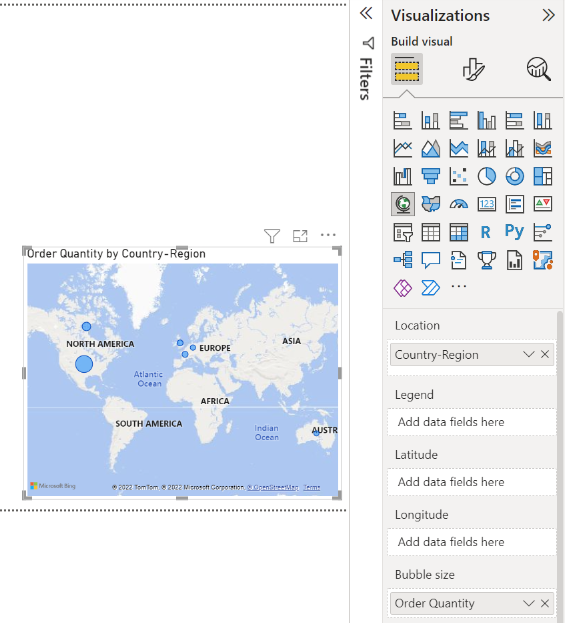

    Capture d’écran de la carte de la quantité de commandes par pays/région.

Visuel 4 : Montant des ventes par catégorie de produit et type de revendeur

Ensuite, nous allons créer un histogramme pour savoir quels produits sont vendus par quel type de revendeur.

  1. Faites glisser les deux graphiques que vous avez créés pour qu’ils soient côte à côte dans la moitié supérieure du canevas. Conservez un peu d’espace sur le côté gauche du canevas.

  2. Sélectionnez une zone vide dans la moitié inférieure de votre canevas de rapport.

  3. Dans le volet Champs, sélectionnez Sales Amount à partir de Sales, Product Category à partir de Product et Business Type à partir de Reseller. Capture d’écran pour vérifier que les champs Category (Catégorie) et Business Type (Type d’entreprise) sont définis sur Rows (Lignes), et que le champ Sales Amount (Montant des ventes) est sélectionné en tant que Values (Valeurs).

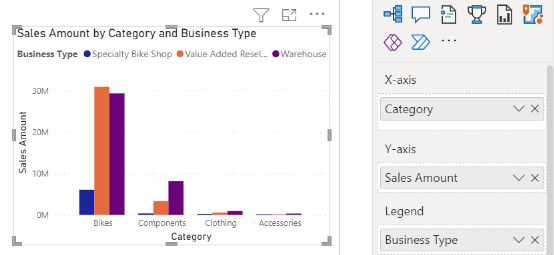

    Power BI crée automatiquement un histogramme groupé. Changez la visualisation en Matrice  :

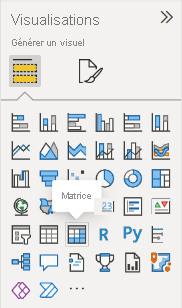

    Capture d’écran de la modification du graphique à colonnes en cluster en une matrice.

  4. Faites glisser le champ Type d’entreprise à partir de Colonnes, puis placez-le sous Catégorie dans Lignes.

  5. Avec la matrice toujours sélectionnée, dans le volet Filtres, sous Business Type, cliquez sur Sélectionner tout, puis décochez la case [Not Applicable] .

    Capture d’écran de la fonction « Filtrer le type d’entreprise non applicable ».

  6. Faites glisser la matrice afin qu’elle soit suffisamment large pour remplir l’espace sous les deux graphiques du haut.

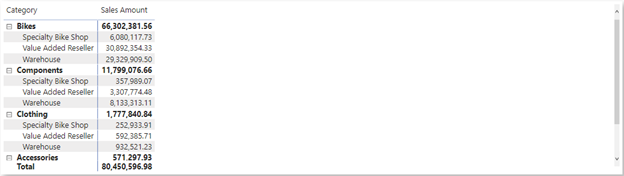

    Capture d’écran d’Élargir la matrice pour remplir le rapport.

  7. Dans le volet de mise en forme de la matrice, recherchez conditionnel. Dans la section Éléments de cellule, activez Barres de données. Sélectionnez l’option fx, et définissez une couleur plus claire pour la barre positive. Sélectionnez OK.

  8. Augmentez la largeur de la colonne Sales Amount pour qu’elle remplisse l’ensemble de la zone en faisant glisser la matrice.

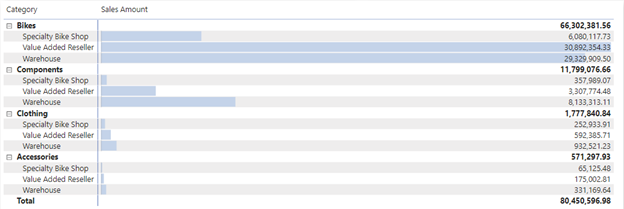

    Capture d’écran d’une matrice avec des barres de données pour Sales Amount.

Il semble que les vélos aient un montant de ventes plus élevé et que les revendeurs à valeur ajoutée (Value Added Resellers) vendent le plus, suivis de près par les entrepôts (Warehouses). Pour les pièces (Components), les entrepôts vendent plus que les revendeurs à valeur ajoutée.

Visuel 5 : segment de calendrier Fiscal

Les segments sont un outil précieux pour filtrer les visuels d’une page de rapport à une sélection spécifique. Ici, nous pouvons créer un segment pour examiner en détail les performances de chaque mois, trimestre et année.

  1. Dans le volet Champs, sélectionnez la hiérarchie Fiscal à partir de la table Date et faites-la glisser vers la zone vide à gauche du canevas.

  2. Dans le volet Visualisations , choisissez Segment.

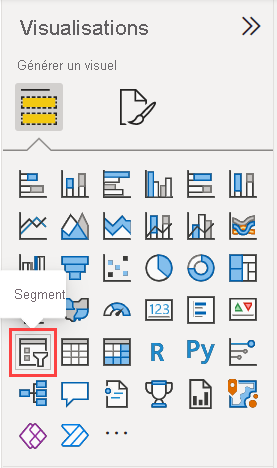

    Capture d’écran de l’ajout d’un segment de calendrier de rapport des ventes.

  3. Dans la section Champs du volet Visualisations, supprimez Quarter et Date afin qu’il ne reste que Year et Month.

    Capture d’écran de la suppression du trimestre et de la date dans le segment Fiscal.

Maintenant, si votre responsable demande à voir uniquement les données d’un mois spécifique, vous pouvez utiliser le segment pour basculer d’une année à une autre ou entre les mois de chaque année.

Crédit supplémentaire : Mettre en forme le rapport

Si vous souhaitez appliquer une légère mise en forme à ce rapport pour le rendre un peu plus attrayant, voici quelques étapes simples à effectuer.

Thème

  • Dans le ruban Vue, sélectionnez Thèmes, puis remplacez le thème par Executive.

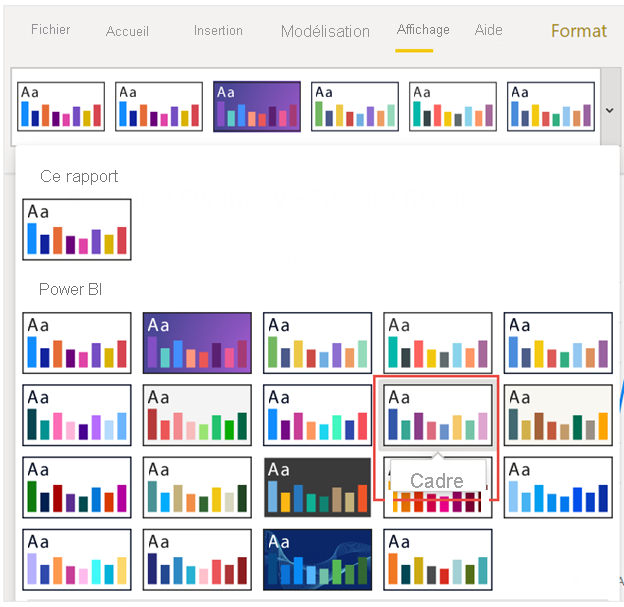

    Capture d’écran de Choisir le thème exécutif.

Embellir les visuels

Apportez les modifications suivantes sous l’onglet Format dans le volet Visualisations.

Capture d’écran de l’onglet Format dans le volet Visualisations.

Conseil

Un moyen rapide de trouver le paramètre que vous souhaitez modifier consiste à le taper dans la zone Recherche du volet Format.

Visuel 2, Sales Amount by Date

  1. Sélectionnez Visuel 2, Sales Amount by Date.

  2. Dans la section Titre, si vous n’avez pas ajouté la mesure DAX, remplacez le Texte par « Montant des ventes par date de commande ».

    Si vous avez ajouté la mesure DAX, remplacez Texte par « Montant des ventes par date de commande / échéance ».

    Veillez à récupérer la section Titre pour le visuel lui-même, car les axes et la légende peuvent également avoir des titres.

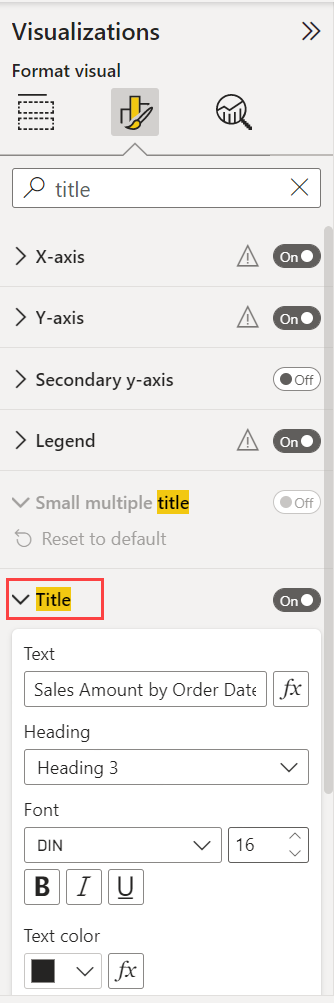

    Capture d’écran de la section Titre du volet Format.

  3. Définissez Taille du texte sur 16 pt.

  4. Dans l’onglet Général, faites basculer Ombre sur Oui.

Visuel 3, Quantité de commandes par pays/région du revendeur

  1. Sélectionnez Visuel 3, Quantité de commandes par pays/région du revendeur.
  2. Dans la section Paramètre de carte, changez Style en Niveau de gris.
  3. Sous l’onglet General, accédez à la section Titre et remplacez le contenu de la zone Texte par « Quantité de commandes par pays/région du revendeur ».
  4. Définissez Taille du texte sur 16 pt.
  5. De même, dans l’onglet Général, faites basculer Ombre sur Oui.

Visuel 4, Montant des ventes par catégorie de produit et type de revendeur

  1. Sélectionnez Visuel 4, Montant des ventes par catégorie de produit et type de revendeur.
  2. Sur l’onglet General, dans la section Titre, changez Texte en « Montant des ventes par catégorie de produit et type de revendeur ».
  3. Définissez Taille du texte sur 16 pt.
  4. De même, dans l’onglet Général, faites basculer Ombre sur Oui.

Visuel 5, segment de calendrier fiscal

  1. Sélectionnez Visuel 5, segment de calendrier Fiscal.
  2. Dans la section Paramètres des segments, sous Sélection, faites basculer Afficher l’option « Sélectionner tout » sur Activé.
  3. Dans la section En-tête de segment, définissez la Taille du texte sur 16 pt.

Ajouter une forme d’arrière-plan pour le titre

  1. Dans le ruban Insertion, sélectionnez Formes>Rectangle.

  2. Placez-le en haut de la page et étirez-le pour qu’il occupe toute la largeur de la page et la hauteur du titre.

  3. Dans le volet Style, dans la section Bordure, changez Transparence sur 100 %.

  4. Dans la section Remplissage, choisissez Couleur de thème 5 #6B91C9 (bleu) comme Couleur de remplissage.

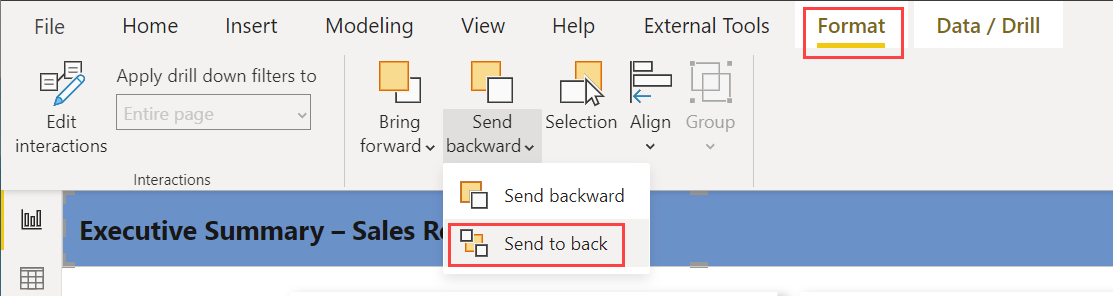

  5. Dans le ruban Format, sélectionnez Reculer>Mettre en arrière-plan.

    Capture d’écran du ruban Format, option de menu Mettre en arrière-plan.

  6. Sélectionnez le texte du visuel 1, le titre, et remplacez la Couleur de la police par Blanc.

Rapport terminé

Sélectionnez FY2019 dans le segment.

Capture d’écran de votre rapport final.

En résumé, ce rapport répond aux principales questions de votre responsable :

  • Quel jour y a-t-il eu le plus de ventes en février 2019 ? Le 25 février, avec un montant de ventes de $253 915,47.

  • Dans quel pays/région la société rencontre-t-elle le plus de succès ? Aux États-Unis, avec 132 748 commandes.

  • Quelles sont les catégories de produits et les types de revendeurs dans lesquels l’entreprise doit continuer à investir ? L’entreprise doit continuer à investir dans la catégorie Bikes et dans les types de revendeurs Value Added Reseller et Warehouse.

Enregistrer votre rapport

  • Dans le menu Fichier, sélectionnez Enregistrer.

Publier sur le service Power BI en vue du partage

Pour partager votre rapport avec votre responsable et vos collègues, publiez-le sur le service Power BI. Quand vous partagez avec des collègues disposant d’un compte Power BI, ils peuvent interagir avec votre rapport, mais ne peuvent pas enregistrer les modifications.

  1. Dans Power BI Desktop, dans le ruban Accueil, sélectionnez Publier.

  2. Vous devrez peut-être vous connecter au service Power BI. Si vous n’avez pas encore de compte,inscrivez-vous à un essai gratuit.

  3. Sélectionnez une destination, par exemple Mon espace de travail, dans le service Power BI >Sélectionner.

  4. Sélectionnez Ouvrir « nom_de_votre_fichier » dans Power BI. Votre rapport s’ouvre dans le navigateur.

  5. Sélectionnez Partager en haut du rapport pour le partager avec d’autres utilisateurs.

D’autres questions ? Essayez la communauté Power BI
