Ajouter prise en charge du zoom avant

Article
12/20/2023

Lorsqu’un visuel a une hiérarchie, vous pouvez autoriser les utilisateurs à utiliser la fonctionnalité d’exploration Power BI pour afficher plus de détails.

Pour en savoir plus sur la fonction d'exploration de Power BI, consultez la page Mode Exploration dans le service Power BI. Pour permettre au visuel d’activer ou de désactiver la fonctionnalité d’extraction de manière dynamique, consultez Contrôle d’exploration dynamique.

Activer la prise en charge de l’exploration dans le visuel

Pour prendre en charge les actions d'exploration dans votre visuel, ajoutez un nouveau champ capabilities.jsonnommédrill-down. Ce champ possède une propriété appelée roles qui contient le nom du dataRole sur lequel vous souhaitez activer les actions de recherche.

    "drilldown": {
        "roles": [
            "category"
        ]
    }

Remarque

Le dataRole d’exploration doit être de type Grouping. La propriété max des conditions de dataRole doit avoir la valeur 1.

Une fois que vous avez ajouté le rôle au champ d’exploration des détails, les utilisateurs peuvent faire glisser plusieurs champs dans le rôle de données.

Par exemple :

{
    "dataRoles": [
        {
            "displayName": "Category",
            "name": "category",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "drilldown": {
        "roles": [
            "category"
        ]
    },
    "dataViewMappings": [
        {
            "categorical": {
                "categories": {
                    "for": {
                        "in": "category"
                    }
                },
                "values": {
                    "select": [
                        {
                            "bind": {
                                "to": "value"
                            }
                        }
                    ]
                }
            }
        }
    ]
}

Créer un visuel avec prise en charge de l’exploration

Pour créer un visuel avec prise en charge de l’exploration, exécutez la commande suivante :

pbiviz new testDrillDown -t default

Pour créer un exemple de visuel par défaut, appliquez l’exemple de ci-dessus de capabilities.json au visuel nouvellement créé.

Créez la propriété pour le conteneur div qui contiendra les éléments HTML du visuel :

"use strict";

import "core-js/stable";
import "./../style/visual.less";
// imports

export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement; // <== NEW PROPERTY

    constructor(options: VisualConstructorOptions) {
        // constructor body
        // ...
    }

    public update(options: VisualUpdateOptions) {
        // update method body
        // ...
    }

    /**
     * Returns properties pane formatting model content hierarchies, properties and latest formatting values, Then populate properties pane.
     * This method is called once each time we open the properties pane or when the user edits any format property.
     */
    public getFormattingModel(): powerbi.visuals.FormattingModel {
        return this.formattingSettingsService.buildFormattingModel(this.formattingSettings);
    }
}

Mettez à jour le constructeur du visuel :


export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement;

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.updateCount = 0;

        if (document) {
            const new_p: HTMLElement = document.createElement("p");
            new_p.appendChild(document.createTextNode("Update count:"));
            const new_em: HTMLElement = document.createElement("em");
            this.textNode = document.createTextNode(this.updateCount.toString());
            new_em.appendChild(this.textNode);
            new_p.appendChild(new_em);
            this.div = document.createElement("div"); // <== CREATE DIV ELEMENT
            this.target.appendChild(new_p);
        }
    }
}

Pour créer des button, mettez à jour la méthode du visuel update :

export class Visual implements IVisual {
    // ...

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

        const dataView: DataView = options.dataViews[0];
        const categoricalDataView: DataViewCategorical = dataView.categorical;

        // don't create elements if no data
        if (!options.dataViews[0].categorical ||
            !options.dataViews[0].categorical.categories) {
            return
        }

        // to display current level of hierarchy
        if (typeof this.textNode !== undefined) {
            this.textNode.textContent = categoricalDataView.categories[categoricalDataView.categories.length - 1].source.displayName.toString();
        }

        // remove old elements
        // for better performance use D3js pattern:
        // https://d3js.org/#enter-exit
        while (this.div.firstChild) {
            this.div.removeChild(this.div.firstChild);
        }

        // create buttons for each category value
        categoricalDataView.categories[categoricalDataView.categories.length - 1].values.forEach( (category: powerbi.PrimitiveValue, index: number) => {
            let button = document.createElement("button");
            button.innerText = category.toString();

            this.div.appendChild(button);
        })

    }
    // ...

Appliquez des styles simples dans .\style\visual.less :

button {
    margin: 5px;
    min-width: 50px;
    min-height: 50px;
}

Préparez des exemples de données pour tester le visuel :

H1	H2	H3	VALUES
A	A1	A11	1
A	A1	A12	2
A	A2	A21	3
A	A2	A22	4
A	A3	A31	5
A	A3	A32	6
B	B1	B11	7
B	B1	B12	8
B	B2	B21	9
B	B2	B22	10
B	B3	B31	11
B	B3	B32	12

Créez ensuite une hiérarchie dans Power BI Desktop :

Capture d’écran montrant le bureau Power BI avec l’option Nouvelle hiérarchie sélectionnée dans un menu contextuel.

Ajoutez toutes les colonnes de catégorie (H1, H2, H3) à la nouvelle hiérarchie :

Capture d’écran montrant les colonnes de catégorie que vous pouvez ajouter à la nouvelle hiérarchie.

Après ces étapes, vous devez obtenir le visuel suivant :

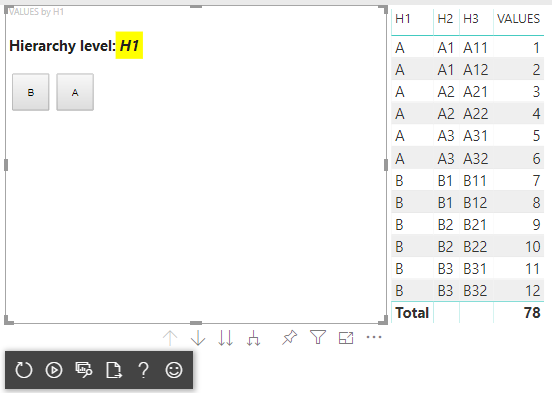

Visuel de développement avec boutons

Pour ajouter un menu contextuel aux boutons du visuel :

Enregistrez l’objet host dans les propriétés du visuel et appelez la méthode createSelectionManager au gestionnaire de sélection pour afficher un menu contextuel à l’aide de l’API Visuels Power BI.

"use strict";

import "core-js/stable";
import "./../style/visual.less";
// default imports

import IVisualHost = powerbi.extensibility.visual.IVisualHost;
import ISelectionManager = powerbi.extensibility.ISelectionManager;
import ISelectionId = powerbi.visuals.ISelectionId;

export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement;
    private host: IVisualHost; // <== NEW PROPERTY
    private selectionManager: ISelectionManager; // <== NEW PROPERTY

    constructor(options: VisualConstructorOptions) {
        // constructor body
        // save the host in the visuals properties
        this.host = options.host;
        // create selection manager
        this.selectionManager = this.host.createSelectionManager();
        // ...
    }

    public update(options: VisualUpdateOptions) {
        // update method body
        // ...
    }

    // ...
}

Remplacez le corps du rappel de fonction forEach par :

    categoricalDataView.categories[categoricalDataView.categories.length - 1].values.forEach( (category: powerbi.PrimitiveValue, index: number) => {
        // create selectionID for each category value
        let selectionID: ISelectionId = this.host.createSelectionIdBuilder()
            .withCategory(categoricalDataView.categories[0], index)
            .createSelectionId();

        let button = document.createElement("button");
        button.innerText = category.toString();

        // add event listener to click event
        button.addEventListener("click", (event) => {
            // call select method in the selection manager
            this.selectionManager.select(selectionID);
        });

        button.addEventListener("contextmenu", (event) => {
            // call showContextMenu method to display context menu on the visual
            this.selectionManager.showContextMenu(selectionID, {
                x: event.clientX,
                y: event.clientY
            });
            event.preventDefault();
        });

        this.div.appendChild(button);
    });

Appliquez des données au visuel :

Capture d’écran montrant la hiérarchie avec H2 appelé.

À l’étape finale, vous devez obtenir un visuel avec les sélections et le menu contextuel :

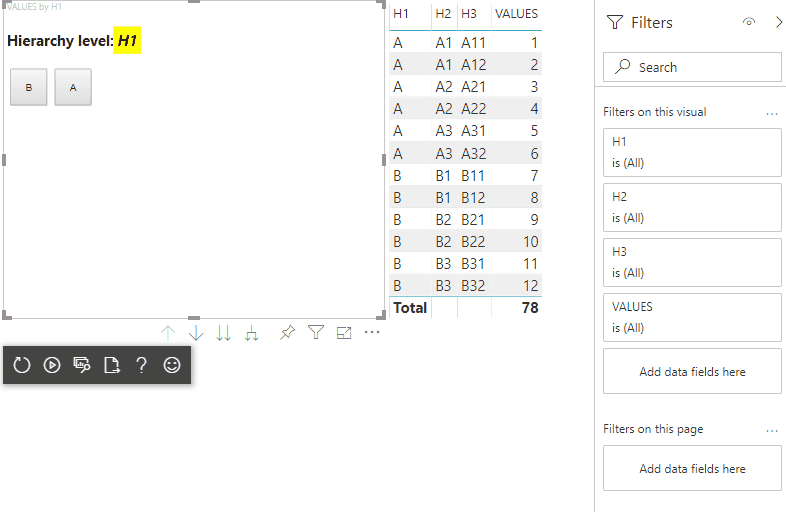

Animation montrant comment descendre et monter dans le menu contextuel du visuel.

Ajouter la prise en charge de l’exploration pour le mappage de vues de données de matrices

Pour tester le visuel avec des mappages de vues de données de matrice, commencez par préparer des exemples de données :

Ligne 1	Ligne 2	Ligne 3	Colonne 1	Colonne 2	Colonne 3	Valeurs
R1	R11	R111	C1	C11	C111	1
R1	R11	R112	C1	C11	C112	2
R1	R11	R113	C1	C11	C113	3
R1	R12	R121	C1	C12	C121	4
R1	R12	R122	C1	C12	C122	5
R1	R12	R123	C1	C12	C123	6
R1	R13	R131	C1	C13	C131	7
R1	R13	R132	C1	C13	C132	8
R1	R13	R133	C1	C13	C133	9
R2	R21	R211	C2	C21	C211	10
R2	R21	R212	C2	C21	C212	11
R2	R21	R213	C2	C21	C213	12
R2	R22	R221	C2	C22	C221	13
R2	R22	R222	C2	C22	C222	14
R2	R22	R223	C2	C22	C223	16
R2	R23	R231	C2	C23	C231	17
R2	R23	R232	C2	C23	C232	18
R2	R23	R233	C2	C23	C233	19

Appliquez ensuite le mappage de vue de données suivant au visuel :

{
    "dataRoles": [
        {
            "displayName": "Columns",
            "name": "columns",
            "kind": "Grouping"
        },
        {
            "displayName": "Rows",
            "name": "rows",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "drilldown": {
        "roles": [
            "columns",
            "rows"
        ]
    },
    "dataViewMappings": [
        {
            "matrix": {
                "columns": {
                    "for": {
                        "in": "columns"
                    }
                },
                "rows": {
                    "for": {
                        "in": "rows"
                    }
                },
                "values": {
                    "for": {
                        "in": "value"
                    }
                }
            }
        }
    ]
}

Appliquez des données au visuel :

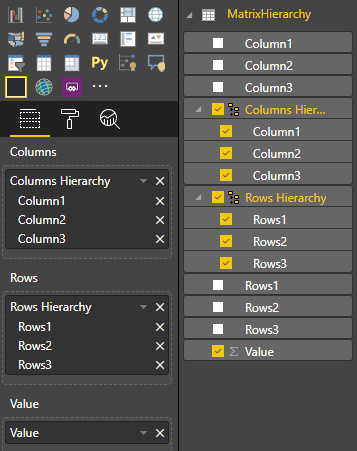

Capture d’écran montrant la hiérarchie de matrice avec la hiérarchie des colonnes et des lignes et leurs membres sélectionnés.

Importez les interfaces nécessaires pour traiter les mappages de vues de données de matrices :

// ...
import DataViewMatrix = powerbi.DataViewMatrix;
import DataViewMatrixNode = powerbi.DataViewMatrixNode;
import DataViewHierarchyLevel = powerbi.DataViewHierarchyLevel;
// ...

Créez deux propriétés pour deux éléments div de lignes et de colonnes :

export class Visual implements IVisual {
    // ...
    private rowsDiv: HTMLDivElement;
    private colsDiv: HTMLDivElement;
    // ...
    constructor(options: VisualConstructorOptions) {
        // constructor body
        // ...
        // Create div elements and append to main div of the visual
        this.rowsDiv = document.createElement("div");
        this.target.appendChild(this.rowsDiv);

        this.colsDiv = document.createElement("div");
        this.target.appendChild(this.colsDiv);
    }
    // ...
}

Vérifiez les données avant de restituer les éléments et affichez le niveau actuel de la hiérarchie :

export class Visual implements IVisual {
    // ...
    constructor(options: VisualConstructorOptions) {
        // constructor body
    }

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

        const dataView: DataView = options.dataViews[0];
        const matrixDataView: DataViewMatrix = dataView.matrix;

        // if the visual doesn't receive the data no reason to continue rendering
        if (!matrixDataView ||
            !matrixDataView.columns ||
            !matrixDataView.rows ) {
            return
        }

        // to display current level of hierarchy
        if (typeof this.textNode !== undefined) {
            this.textNode.textContent = categoricalDataView.categories[categoricalDataView.categories.length - 1].source.displayName.toString();
        }
        // ...
    }
    // ...
}

Créez une fonction treeWalker pour parcourir la hiérarchie :

export class Visual implements IVisual {
    // ...
    public update(options: VisualUpdateOptions) {
        // ...

        // if the visual doesn't receive the data no reason to continue rendering
        if (!matrixDataView ||
            !matrixDataView.columns ||
            !matrixDataView.rows ) {
            return
        }

        const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
            // ...
            if (matrixNode.children) {
                // ...
                // traversing child nodes
                matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
            }
        }

        // traversing rows
        const rowRoot: DataViewMatrixNode = matrixDataView.rows.root;
        rowRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.rows.levels, this.rowsDiv));

        // traversing columns
        const colRoot = matrixDataView.columns.root;
        colRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.columns.levels, this.colsDiv));
    }
    // ...
}

Générez les sélections pour les points de données.

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();
    // ...
    if (matrixNode.children) {
        // ...
        // traversing child nodes
        matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
    }
}

Créez un élément div pour chaque niveau de hiérarchie :

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();
    // ...
    if (matrixNode.children) {
        // create div element for level
        const childDiv = document.createElement("div");
        // add to current div
        div.appendChild(childDiv);
        // create paragraph element to display next
        const p = document.createElement("p");
        // display level name on paragraph element
        const level = levels[matrixNode.level];
        p.innerText = level.sources[level.sources.length - 1].displayName;
        // add paragraph element to created child div
        childDiv.appendChild(p);
        // traversing child nodes
        matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
    }
}

Créez des buttons pour interagir avec le visuel et affichez le menu contextuel pour les points de données de matrice :

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();

    // create button element
    let button = document.createElement("button");
    // display node value/name of the button's text
    button.innerText = matrixNode.value.toString();

    // add event listener on click
    button.addEventListener("click", (event) => {
        // call select method in the selection manager
        this.selectionManager.select(selectionID);
    });

    // display context menu on click
    button.addEventListener("contextmenu", (event) => {
        // call showContextMenu method to display context menu on the visual
        this.selectionManager.showContextMenu(selectionID, {
            x: event.clientX,
            y: event.clientY
        });
        event.preventDefault();
    });

    div.appendChild(button);

    if (matrixNode.children) {
        // ...
    }
}

Effacez les éléments div avant de réafficher les éléments :

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...
    }

    // remove old elements
    // to better performance use D3js pattern:
    // https://d3js.org/#enter-exit
    while (this.rowsDiv.firstChild) {
        this.rowsDiv.removeChild(this.rowsDiv.firstChild);
    }
    // create label for row elements
    const prow = document.createElement("p");
    prow.innerText = "Rows";
    this.rowsDiv.appendChild(prow);

    while (this.colsDiv.firstChild) {
        this.colsDiv.removeChild(this.colsDiv.firstChild);
    }
    // create label for columns elements
    const pcol = document.createElement("p");
    pcol.innerText = "Columns";
    this.colsDiv.appendChild(pcol);

    // render elements for rows
    const rowRoot: DataViewMatrixNode = matrixDataView.rows.root;
    rowRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.rows.levels, this.rowsDiv));

    // render elements for columns
    const colRoot = matrixDataView.columns.root;
    colRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.columns.levels, this.colsDiv));
}

Enfin, vous devez obtenir un visuel avec le menu contextuel :

Animation montrant un menu contextuel pour le visuel avec des options pour monter ou descendre dans la vue.

Partager via

Ajouter prise en charge du zoom avant

Activer la prise en charge de l’exploration dans le visuel

Créer un visuel avec prise en charge de l’exploration

Ajouter un menu contextuel aux éléments visuels

Ajouter la prise en charge de l’exploration pour le mappage de vues de données de matrices

Commentaires

Ressources supplémentaires

H1	H2	H3	VALUES
A	A1	A11	1
A	A1	A12	2
A	A2	A21	3
A	A2	A22	4
A	A3	A31	5
A	A3	A32	6
B	B1	B11	7
B	B1	B12	8
B	B2	B21	9
B	B2	B22	10
B	B3	B31	11
B	B3	B32	12

H1	H2	H3	VALUES
A	A1	A11	1
A	A1	A12	2
A	A2	A21	3
A	A2	A22	4
A	A3	A31	5
A	A3	A32	6
B	B1	B11	7
B	B1	B12	8
B	B2	B21	9
B	B2	B22	10
B	B3	B31	11
B	B3	B32	12

Partager via

Ajouter prise en charge du zoom avant

Activer la prise en charge de l’exploration dans le visuel

Créer un visuel avec prise en charge de l’exploration

Ajouter un menu contextuel aux éléments visuels

Ajouter la prise en charge de l’exploration pour le mappage de vues de données de matrices

Contenu connexe

Commentaires

Ressources supplémentaires

H1	H2	H3	VALUES
A	A1	A11	1
A	A1	A12	2
A	A2	A21	3
A	A2	A22	4
A	A3	A31	5
A	A3	A32	6
B	B1	B11	7
B	B1	B12	8
B	B2	B21	9
B	B2	B22	10
B	B3	B31	11
B	B3	B32	12
