Exercice - Installer le shell Vision Edge

  • 8 minutes

Effectuez les étapes suivantes dans l’environnement Azure Cloud Shell.

Installer l’accélérateur de solution Vision sur Edge

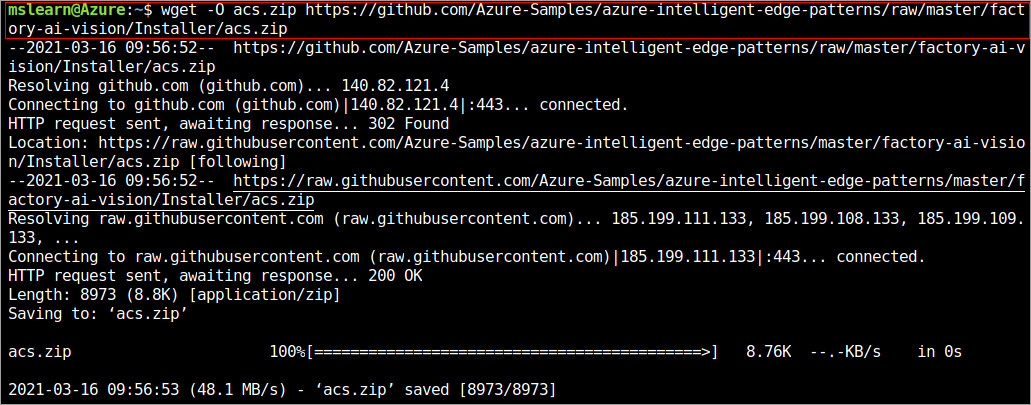

  1. Exécutez la commande suivante pour télécharger le programme d’installation (acs.zip) depuis GitHub.

    wget -O acs.zip https://github.com/Azure-Samples/azure-intelligent-edge-patterns/raw/master/factory-ai-vision/Installer/acs.zip

    The illustration shows how to install installer.

  2. Décompressez le programme d’installation.

    unzip -o acs.zip

    The illustration shows how to uzip installer.

  3. Exécutez le programme d’installation. Elle vérifie la commande az et s’il est nécessaire d’installer/mettre à jour l’extension IoT.

    bash factory-ai-vision-install.sh

    The illustration shows how to execute installer.

  4. Vous êtes invité à indiquer si vous voulez utiliser un service Custom Vision existant. Choisissez Non et continuez pour en créer un avec l’instruction.

    The illustration shows how to create custom vision service.

    Remarque

    Si vous choisissez Oui, vous devez entrer la clé et le point de terminaison de votre API Custom Vision. Vous pouvez trouver votre clé d’entraînement ici.

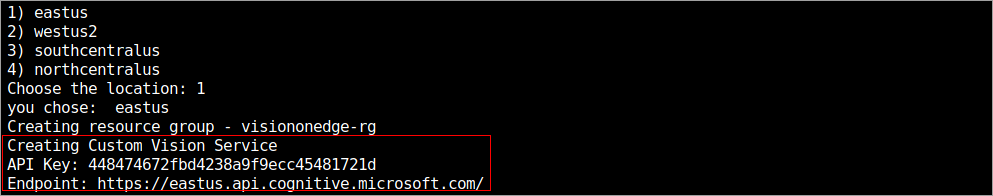

  5. Une fois que vous avez créé des informations personnalisées sur le service Vision, prenez note de la Clé d’API et du Point de terminaison.

    The illustration shows the API key and endpoint.

  6. Il vous est ensuite demandé si vous voulez utiliser Azure Live Video Analytics. Choisissez Oui pour créer un service Azure Media Services.

    The illustration shows how to create Azure Media Service.

  7. Copiez les informations « SERVICE-PRINCIPLE-SECRET ». Vous aurez besoin des informations secrètes pour une utilisation ultérieure.

    The illustration shows service principle secret.

  8. Vous voyez une liste de hubs IoT : choisissez le hub IoT Hub que vous avez créé dans ce module.

    The illustration shows a list of IoT hubs.

  9. Vous voyez alors une liste d’appareils dans votre compte : choisissez l’appareil où installer VisionEdge.

    The illustration shows a list of edge devices.

  10. Choisissez la plateforme que vous allez déployer.

    The illustration shows the platform.

  11. Vous serez invité à indiquer si votre appareil a un GPU ou non. Choisissez « Processeur », car votre appareil périphérique n’a pas de GPU.

    The illustration shows devices.

  12. L’installation démarre après cela. Vous devez attendre quelques minutes pour que l’installation se termine. Vous pouvez vérifier l’état du déploiement sur le portail Azure.

    The illustration shows the deployment of the solution.

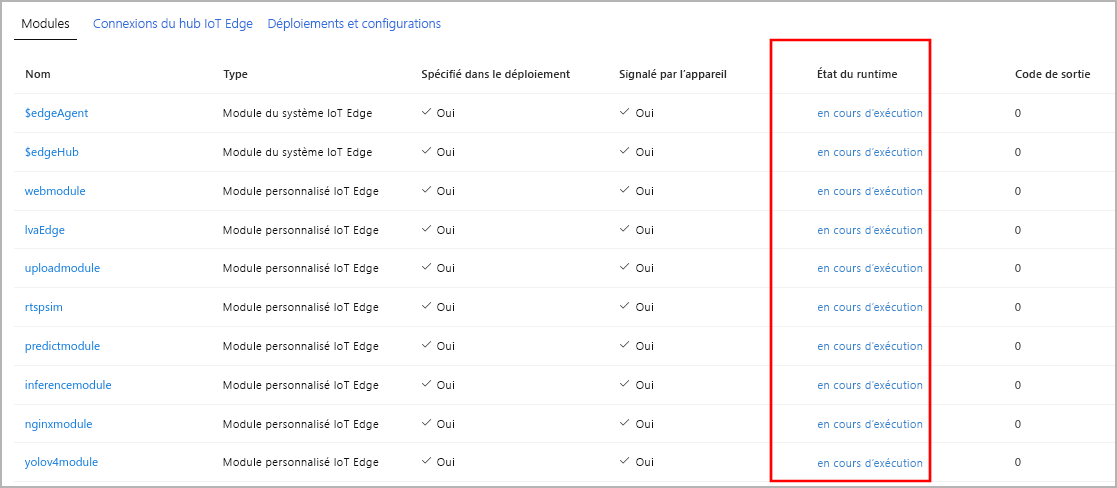

  13. Vous pouvez vérifier l’état du déploiement sur le portail Azure. Accédez à la ressource IoT Hub et accédez à l’onglet IoT Edge. Cliquez sur l’appareil périphérique que vous avez créé pour ce module et vérifiez l’état des modules.

    The illustration shows deployment status.

  14. Ouvrez votre navigateur, puis connectez-vous à http://YOUR_IP:8181. Vous allez vous connecter à la solution Vision sur Edge.

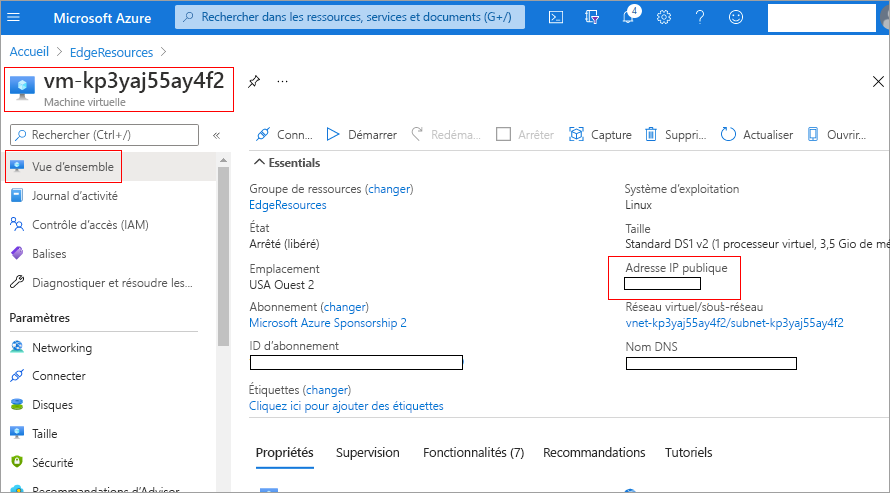

  15. Pour trouver votre adresse IP publique, accédez à la page Vue d’ensemble de votre machine virtuelle et copiez-la.

    The illustration shows overview of virtual machine.

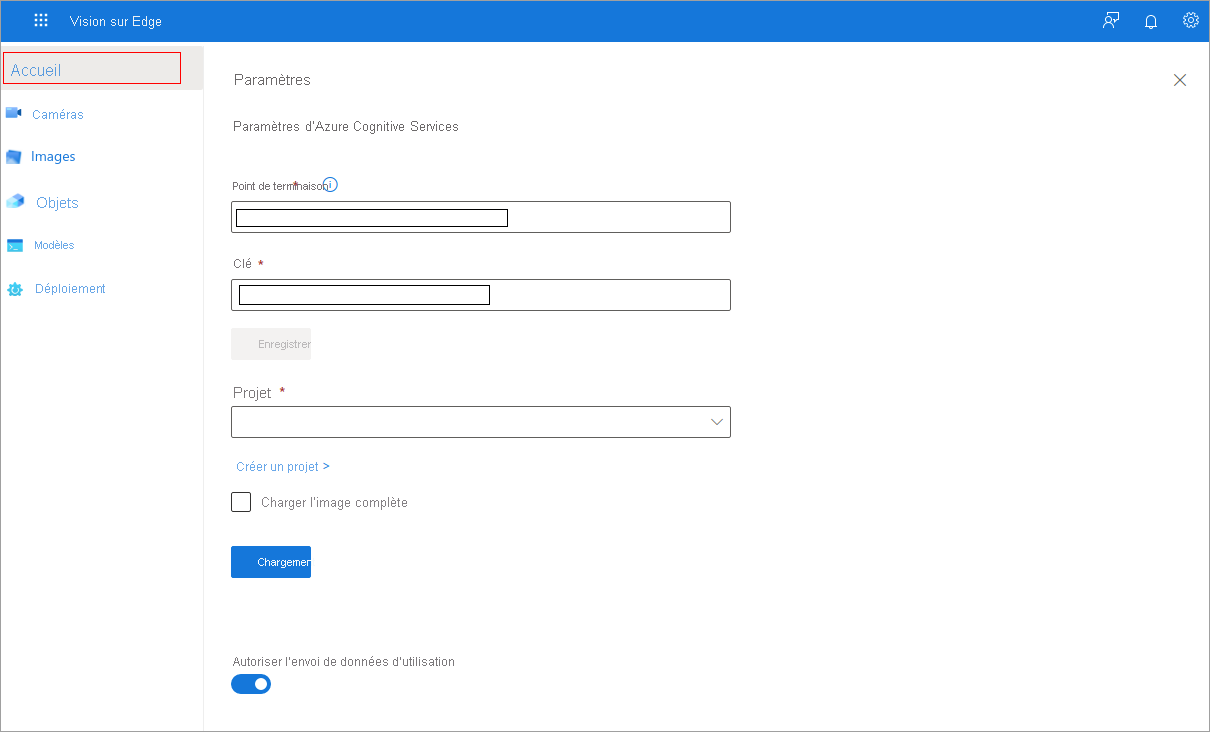

  16. Quand vous vous connectez à la solution Vision sur Edge, cliquez sur la page Accueil.

    The illustration shows the main page of edge solution.

Vérifiez vos connaissances

1.

Dans le contexte de l’architecture de la solution Vision sur Edge, vous utilisez l’API Custom Vision :

2.

Quand vous utilisez un script d’installation pour déployer les ressources nécessaires dans votre abonnement, lequel des éléments suivants est chargé d’installer les modules sur les appareils périphériques ?
