Amorçage hors connexion pour MARS à l’aide de disques appartenant au client avec Azure Import/Export

  • Article

Cet article explique comment envoyer les données de sauvegarde complète initiales de MARS vers Azure à l’aide de disques appartenant au client au lieu de les envoyer via le réseau. Découvrez comment envoyer les données de sauvegarde complète initiales de DPM/MABS à Azure à l’aide de disques appartenant au client.

La sauvegarde Azure offre plusieurs fonctionnalités intégrées pour réduire les coûts de stockage et de réseau pendant les sauvegardes complètes initiales des données dans Azure. Les sauvegardes complètes initiales transfèrent généralement de grandes quantités de données et requièrent davantage de bande passante, en comparaison avec les sauvegardes suivantes qui transfèrent uniquement les données deltas/incrémentielles. Via le processus d’amorçage hors connexion, la sauvegarde Azure peut utiliser des disques pour charger les données de sauvegarde hors connexion dans Azure.

Flux d’amorçage hors connexion

Le processus d’amorçage hors connexion de Sauvegarde Azure est étroitement intégré au service Azure Import/Export. Vous pouvez utiliser ce service pour transférer des données de sauvegarde initiales vers Azure à l’aide de disques. Si vous devez transférer des téraoctets (To) de données de sauvegarde initiales sur un réseau à latence élevée et à faible bande passante, vous pouvez utiliser le workflow d’amorçage hors connexion pour expédier la copie de sauvegarde initiale sur un ou plusieurs disques durs à un centre de données Azure.

Pour effectuer la sauvegarde hors connexion :

  1. Au lieu d’envoyer les données de sauvegarde sur le réseau, écrivez les données de sauvegarde dans un emplacement intermédiaire.
  2. À l’aide de l’utilitaire AzureOfflineBackupDiskPrep, écrivez les données figurant dans l’emplacement intermédiaire sur un ou plusieurs disques SATA.
  3. Dans le cadre de l’étape de préparation, l’utilitaire AzureOfflineBackupDiskPrep crée une tâche d’importation Azure. Envoyez les disques durs SATA au centre de données Azure le plus proche et référencez la tâche d’importation pour connecter les activités.
  4. Dans le centre de données Azure, les données stockées sur les disques sont copiées vers un compte de stockage Azure.
  5. La sauvegarde Azure copie les données de sauvegarde à partir du compte de stockage vers le coffre Recovery Services et des sauvegardes incrémentielles sont planifiées.

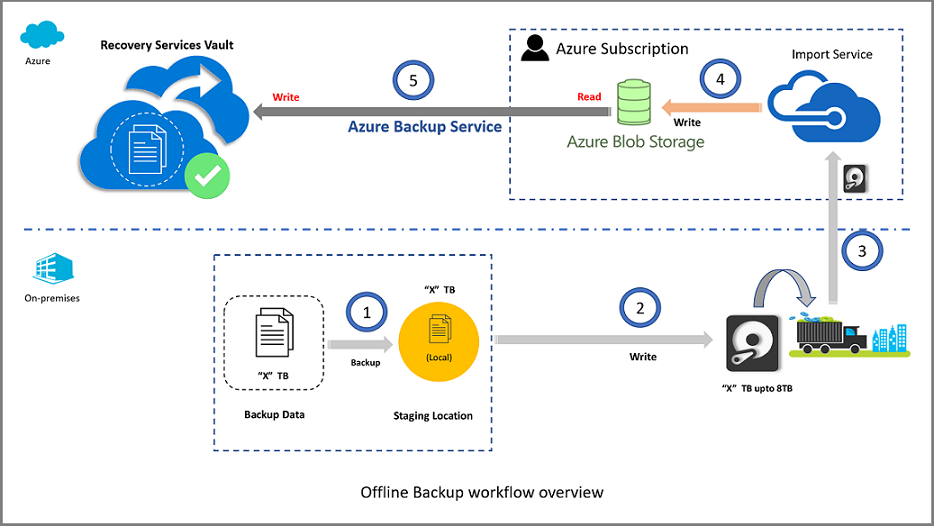

Le diagramme suivant donne une vue d’ensemble du flux d’amorçage hors connexion :

Diagramme montrant la vue d’ensemble du processus de workflow d’importation hors connexion.

Remarque

Veillez à utiliser la dernière version de l’agent MARS (version 2.0.9250.0 ou ultérieure) avant de suivre les sections ci-dessous. Plus d’informations

Configurations prises en charge

Les charges de travail ou fonctionnalités Sauvegarde Azure suivantes prennent en charge l’utilisation de la sauvegarde hors connexion pour :

  • Sauvegarde de fichiers et dossiers avec l’agent Microsoft Azure Recovery Services (MARS), également appelé agent de sauvegarde Azure.
  • Sauvegarde de l’ensemble des charges de travail et fichiers avec Microsoft System Center Data Protection Manager (DPM).
  • Sauvegarde de l’ensemble des charges de travail et fichiers avec le serveur de sauvegarde Microsoft Azure.

Notes

La sauvegarde hors connexion n’est pas prise en charge pour les sauvegardes d’état du système effectuées à l’aide de l’agent de sauvegarde Azure.

Prérequis

Notes

Les prérequis et le workflow suivants s’appliquent uniquement à une sauvegarde hors connexion des fichiers et dossiers à l’aide de la dernière version de l’agent Microsoft Azure Recovery Services. Pour effectuer des sauvegardes hors connexion de charges de travail à l’aide de System Center DPM ou du serveur de sauvegarde Azure, consultez Workflow de sauvegarde hors connexion pour DPM et le serveur de sauvegarde Azure.

Avant de démarrer le workflow de sauvegarde hors connexion, assurez-vous que les prérequis suivants sont respectés :

  • Créez un coffre Recovery Services. Pour créer un coffre, suivez les étapes décrites dans Créer un coffre Recovery Services.

  • Vérifiez que seule la dernière version de l’agent de sauvegarde Azure a été installée sur le client Windows Server ou Windows, le cas échéant, et que l’ordinateur est inscrit auprès du coffre Recovery Services.

  • Azure PowerShell version 3.7.0 doit être installé sur l’ordinateur qui exécute l’agent de sauvegarde Azure. Téléchargez et installez la version 3.7.0 d’Azure PowerShell.

  • Sur l’ordinateur exécutant l’agent de sauvegarde Azure, assurez-vous que Microsoft Edge ou Internet Explorer 11 est installé et que JavaScript est activé.

  • Créez un compte de stockage Azure dans le même abonnement que le coffre Recovery Services.

  • Vérifiez que vous avez les autorisations nécessaires pour créer l’application Microsoft Entra. Le workflow Offline Backup (sauvegarde hors connexion) crée une application Microsoft Entra dans l’abonnement associé au compte Stockage Azure. Cette application permet au service sauvegarde Azure d’accéder de manière sécurisée et étendue au serviceAzure Import, requis pour le workflow de sauvegarde hors connexion.

  • Inscrivez le Fournisseur de ressources Microsoft.DataBox avec l’abonnement qui contient le compte de stockage Azure. Pour inscrire le fournisseur de ressources :

    1. Dans le menu principal, sélectionnez Abonnements.

    2. Si vous disposez de plusieurs abonnements, sélectionnez l’abonnement que vous prévoyez d’utiliser pour la sauvegarde hors connexion. Si vous n’utilisez qu’un seul abonnement, celui-ci s’affiche.

    3. Dans le menu de l’abonnement, sélectionnez Fournisseurs de ressources pour afficher la liste des fournisseurs.

    4. Faites défiler la liste des fournisseurs jusqu’à Microsoft.DataBox. Si l’état est NotRegistered, sélectionnez Inscrire.

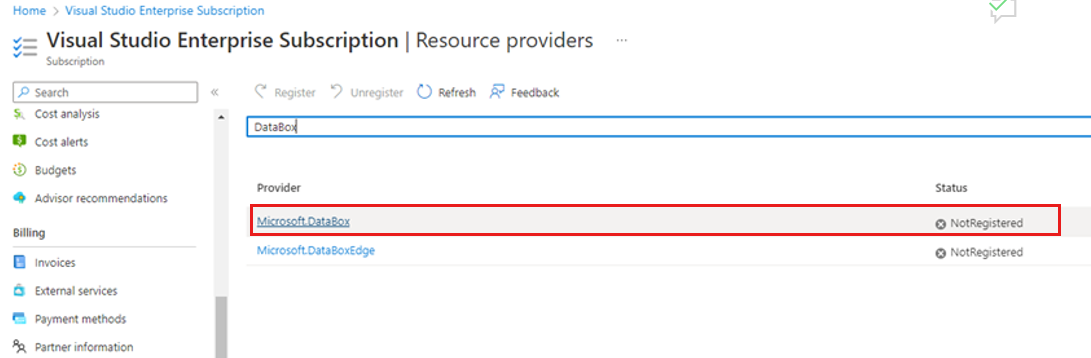

      Capture d’écran montrant comment inscrire le fournisseur de ressources.

  • Un emplacement intermédiaire, qui peut être un partage réseau ou un lecteur supplémentaire, interne ou externe, sur l’ordinateur avec suffisamment d’espace disque pour contenir votre copie initiale, est créé. Par exemple, si vous souhaitez sauvegarder un serveur de fichiers de 500 Go, assurez-vous que la zone intermédiaire dispose d’au moins 500 Go. (bien qu’une quantité inférieure soit utilisée en raison de la compression).

  • Lorsque vous envoyez des disques à Azure, utilisez uniquement des disques SSD de 2,5 pouces ou des disques durs internes SATA II/III de 2,5 ou 3,5 pouces. La capacité maximale par disque dur est de 10 To. Consultez la documentation sur le service Azure Import/Export pour connaître la dernière série de disques pris en charge par le service.

  • Les disques SATA doivent être connectés à un ordinateur (appelé ordinateur de copie) à partir duquel est effectuée la copie des données de sauvegarde de l’emplacement intermédiaire vers les disques SATA. Vérifiez que BitLocker est activé sur l’ordinateur de copie.

Workflow

Cette section décrit le workflow de sauvegarde hors connexion qui permet à vos données d’être transmises à un centre de données Azure et chargées dans Stockage Azure. Si vous avez des questions sur le service d’importation ou sur tout autre aspect du processus, consultez la documentation de présentation du service Azure Import/Export.

Lancer la sauvegarde hors connexion

  1. Lorsque vous planifiez une sauvegarde sur l’agent Recovery Services, cette page s’affiche.

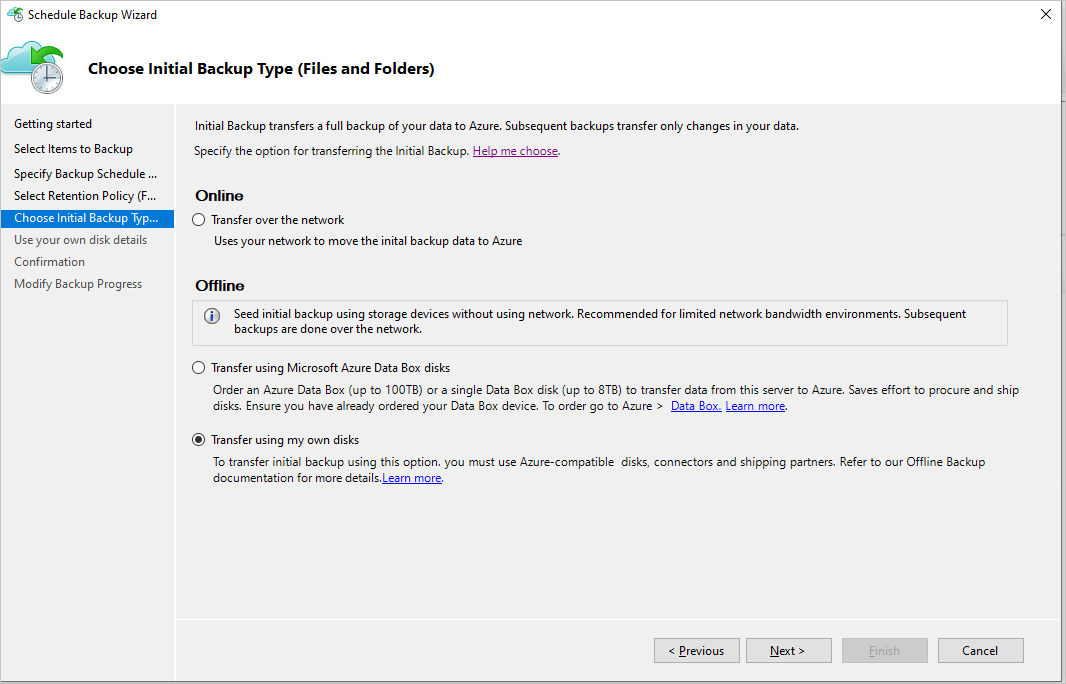

    Capture d’écran montrant comment utiliser la page d’importation.

  2. Sélectionnez l’option Transfert à l’aide de mes propres disques.

    Notes

    Utilisez l’option Azure Data Box pour transférer des données de sauvegarde initiales hors connexion. Cette option permet d’économiser les efforts nécessaires pour fournir vos propres disques compatibles avec Azure. Le service fournit des appareils Azure Data Box sécurisés, infalsifiables et détenus par Microsoft sur lesquels les données de sauvegarde peuvent être écrites directement par l’agent Recovery Services.

  3. Sélectionnez Suivant et renseignez les champs avec soin.

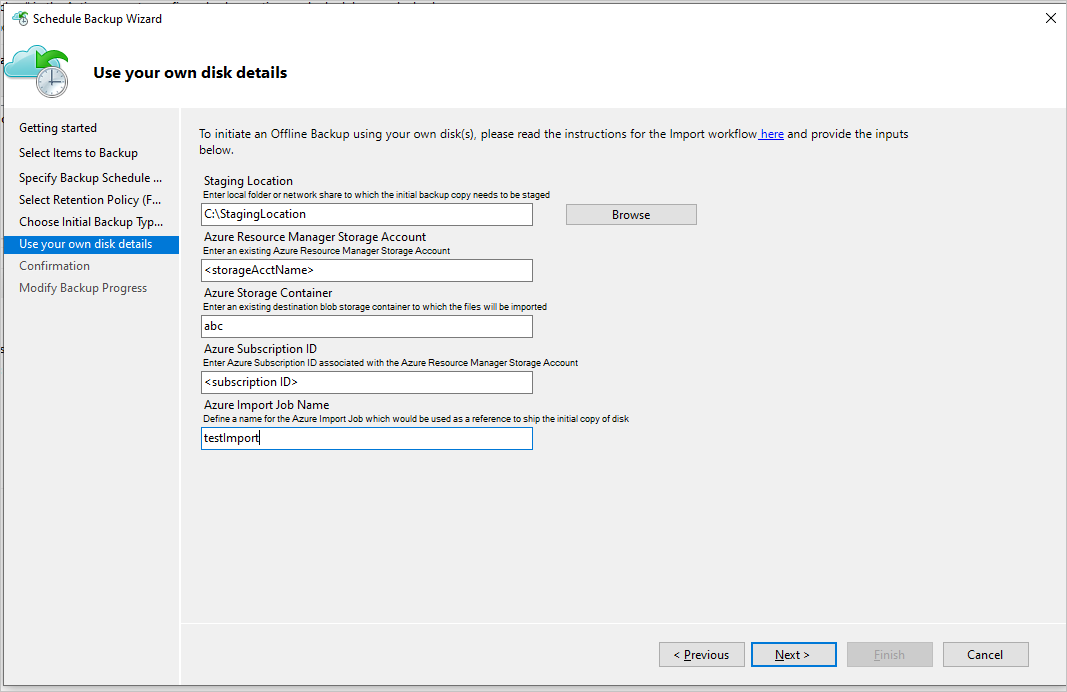

    Capture d’écran montrant comment entrer les détails du disque.

    Les champs que vous remplissez sont les suivants :

    • Emplacement intermédiaire : Emplacement de stockage temporaire dans lequel la copie de sauvegarde initiale est écrite. L’emplacement intermédiaire peut être sur un partage réseau ou un ordinateur local. Si l’ordinateur de copie et l’ordinateur source sont différents, spécifiez le chemin d’accès réseau complet de l’emplacement intermédiaire.
    • Compte de stockage Azure Resource Manager : Nom du compte de stockage de type Resource Manager (usage général v1 ou usage général v2) dans un abonnement Azure quelconque.
    • Conteneur de stockage Azure : Nom du conteneur de stockage d’objets blob de destination dans le compte de stockage Azure où les données de sauvegarde sont importées avant d’être copiées dans le coffre Recovery Services.
    • ID d’abonnement Azure : ID de l’abonnement Azure dans lequel le compte de stockage Azure est créé.
    • Nom de la tâche d’importation Azure : Nom unique utilisé par le service Azure Import/Export et par Sauvegarde Azure pour effectuer le suivi du transfert des données envoyées dans Azure à l’aide de disques.

    Après avoir renseigné les champs, sélectionnez Suivant. Enregistrez les informations Emplacement intermédiaire et Nom de tâche d’importation Azure. Elles sont nécessaires pour préparer les disques.

  4. Lorsque vous y êtes invité, connectez-vous à votre abonnement Azure. Vous devez vous connecter pour que Sauvegarde Azure puisse créer l’application Microsoft Entra. Entrez les autorisations nécessaires pour accéder au service Azure Import/Export.

    Capture d’écran montrant la page de connexion de l’abonnement Azure.

  5. Terminez le workflow. Sur la console de l’agent de sauvegarde Azure, sélectionnez Sauvegarder maintenant.

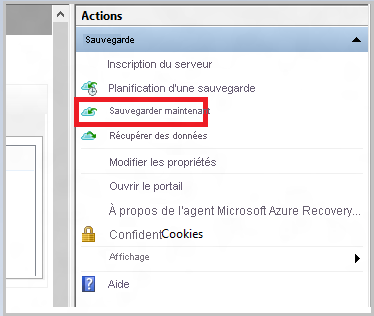

    Capture d’écran montrant comment accéder au volet Sauvegarder maintenant.

  6. Dans la page Confirmation de l’Assistant, sélectionnez Sauvegarder. La sauvegarde initiale est écrite dans la zone intermédiaire tel que cela a été configuré.

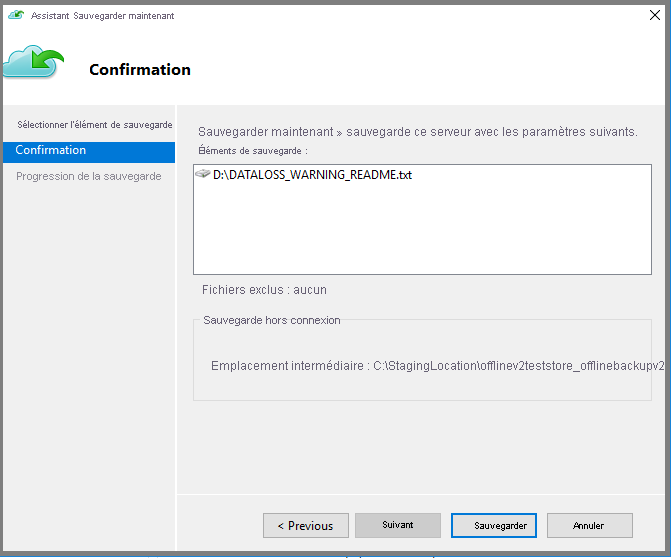

    Capture d’écran montrant comment confirmer et démarrer le processus de sauvegarde.

    Une fois l’opération terminée, l’emplacement intermédiaire est prêt à être utilisé pour la préparation des disques.

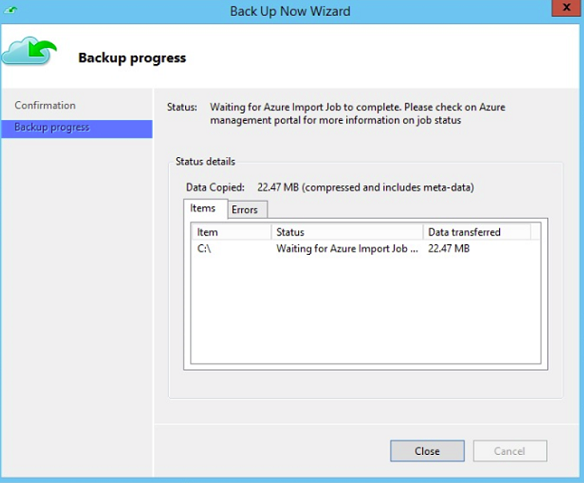

    Capture d’écran montrant la page Assistant Sauvegarde maintenant.

Préparer des disques SATA et envoyer à Azure

L’utilitaire AzureOfflineBackupDiskPrep prépare les disques SATA qui sont envoyés au centre de données Azure le plus proche. Cet utilitaire est disponible dans le répertoire d’installation de l’agent de sauvegarde Azure, dont le chemin d’accès est le suivant :

*\Microsoft Azure Recovery Services Agent\Utils\\*

  1. Accédez au répertoire, puis copiez le répertoire AzureOfflineBackupDiskPrep vers un autre ordinateur auquel les disques SATA sont connectés. Sur l’ordinateur auquel les disques SATA sont connectés, vérifiez les points suivants :

    • L’ordinateur de copie peut accéder à l’emplacement intermédiaire spécifié pour le workflow d’amorçage hors connexion via le même chemin d’accès réseau que celui fourni dans le workflow de la section « Lancer la sauvegarde hors connexion ».

    • BitLocker est activé sur l’ordinateur de copie.

    • Azure PowerShell 3.7.0 est installé.

    • Les navigateurs compatibles les plus récents (Microsoft Edge ou Internet Explorer 11) sont installés et JavaScript est activé.

    • L’ordinateur de copie peut accéder au portail Azure. Si nécessaire, l’ordinateur de copie peut être le même que l’ordinateur source.

      Important

      Si l’ordinateur source est une machine virtuelle, l’ordinateur de copie doit être un serveur physique ou un ordinateur client différent de l’ordinateur source.

  2. Ouvrez une invite de commande avec élévation de privilèges sur l’ordinateur de copie en utilisant le répertoire de l’utilitaire AzureOfflineBackupDiskPrep comme répertoire actif. Exécutez la commande suivante :

    .\AzureOfflineBackupDiskPrep.exe s:<Staging Location Path>

    Paramètre Description
    s:<Staging Location Path> Cette entrée obligatoire est utilisée pour fournir le chemin d’accès vers l’emplacement intermédiaire que vous avez entré dans le workflow de la section « Lancer la sauvegarde hors connexion ».

    Quand vous exécutez la commande, l’utilitaire vous demande de sélectionner la tâche d’importation Azure correspondant aux disques à préparer. S’il existe une seule tâche d’importation associée à l’emplacement intermédiaire spécifié, une page similaire à celle-ci s’affiche.

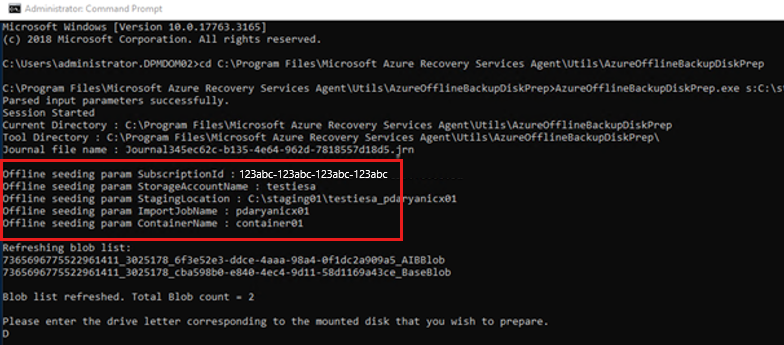

    Capture d’écran montrant l’entrée de l’outil de préparation de disque Azure.

  3. Entrez la lettre du disque, sans les deux-points de fin, correspondant au disque monté que vous souhaitez préparer pour le transfert vers Azure.

  4. Confirmez le formatage du disque lorsque vous y êtes invité.

  5. Vous êtes invité à vous connecter à votre abonnement Azure. Entrez vos informations d’identification.

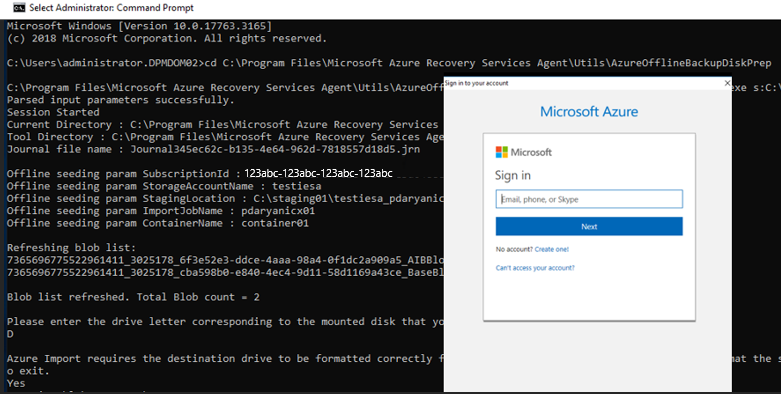

    Capture d’écran montrant le processus de connexion de l’abonnement Azure.

    L’outil commence ensuite à préparer le disque et à copier les données de sauvegarde. Vous devrez peut-être joindre des disques supplémentaires lorsque l’outil vous y invite, si le disque fourni n’a pas suffisamment d’espace pour les données de sauvegarde.

  6. Une fois les données copiées à partir de l’emplacement intermédiaire vers les disques, l’outil affiche les détails suivants :

    • Liste des disques préparés pour l’amorçage.
    • Nom du compte de stockage, du groupe de ressources, du pays/de la région du travail d’importation/exportation.

    L’outil liste les champs nécessaires pour créer le travail d’importation/exportation.* Entrez les détails suivants :

    Paramètre obligatoire Détail
    Nom du contact Nom du contact pour le travail d’importation/exportation
    Numéro de contact Numéro de téléphone du contact pour le travail d’importation/exportation
    ID de Email valide Email ID à notifier pour le travail d’importation/exportation
    Adresse de livraison Adresse d’expédition de retour
    Country Pays/région d’expédition de retour
    Code postal Retour du code postal d’expédition

    *Tous les champs sont obligatoires.

    Vous pouvez modifier ces paramètres à l’avenir dans le Portail Azure pour le travail d’importation/exportation.

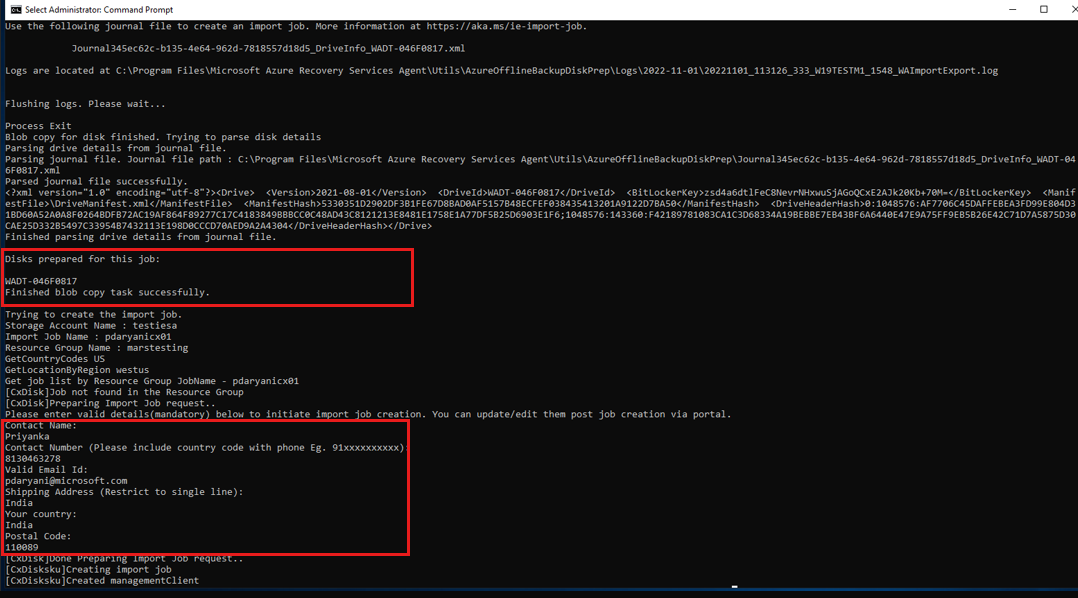

    Capture d’écran montrant comment créer les travaux d’importation/exportation.

    Après avoir entré ces paramètres et exécuté l’outil avec succès, vous recevez une confirmation de la création réussie du travail d’importation.

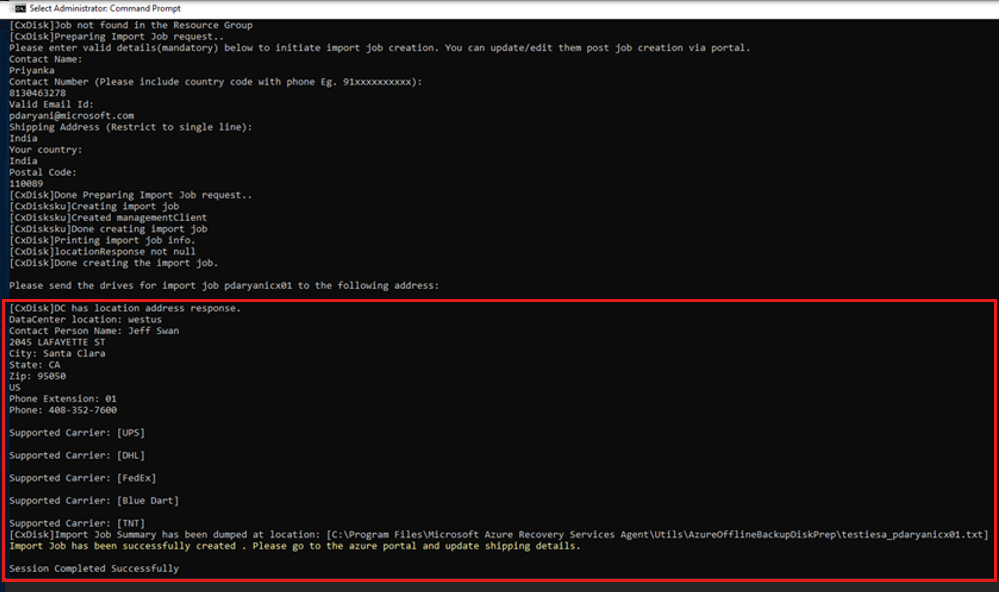

    Capture d’écran montrant la confirmation après l’exécution de l’outil.

    Important

    L’outil affiche également l’adresse du centre de données Azure à laquelle les disques doivent être livrés, ainsi qu’une liste des opérateurs pris en charge.

Expédiez les disques à l’adresse fournie par l’outil. Conservez le numéro de suivi pour référence ultérieure et mettez-le à jour dans le Portail Azure dès que possible.

Important

Chaque tâche d’importation Azure doit avoir un numéro de suivi unique. Assurez-vous que les lecteurs créés par l’utilitaire sous une tâche d’importation Azure sont expédiés ensemble dans un package unique, et qu’il existe un numéro de suivi unique pour ce package. Ne combinez pas dans un même colis des disques préparés dans le cadre de tâches d’importation Azure distinctes.

Mettre à jour les détails du suivi et de l’expédition sur le travail d’importation Azure

Cette section vous aide à mettre à jour les détails de l’expédition des travaux d’importation Azure, qui incluent des détails sur :

  • le nom du transporteur qui livre les disques à Azure ;
  • Détails de réexpédition pour vos disques.
  • Modifiez l’e-mail de notification pour le travail d’importation.

Mettre à jour les détails du suivi

Pour mettre à jour les détails du suivi, procédez comme suit :

  1. Connectez-vous à l’abonnement Azure.

  2. Dans le menu principal, sélectionnez Tous les services.

  3. Dans le volet Tous les services, entrez Azure Data Box dans la zone de recherche, puis sélectionnez-le dans le résultat de la recherche.

    Capture d’écran montrant comment entrer des informations d’expédition.

    Dans le menu Azure Data Box , la liste de tous les travaux Azure Data Box sous l’abonnement sélectionné s’affiche (y compris Import/Export).

  4. Entrez Import/Export dans la zone de recherche pour filtrer les travaux Import/Export, ou entrez directement le nom du travail, puis sélectionnez le travail d’importation nouvellement créé pour afficher ses détails.

    Si vous avez plusieurs abonnements, sélectionnez l’abonnement utilisé pour importer les données de sauvegarde.

    Capture d’écran montrant comment passer en revue les informations d’expédition.

  5. Sélectionnez le travail, puis, dans le volet Vue d’ensemble , ajoutez le transporteur et le numéro de suivi pour mettre à jour les informations de suivi.

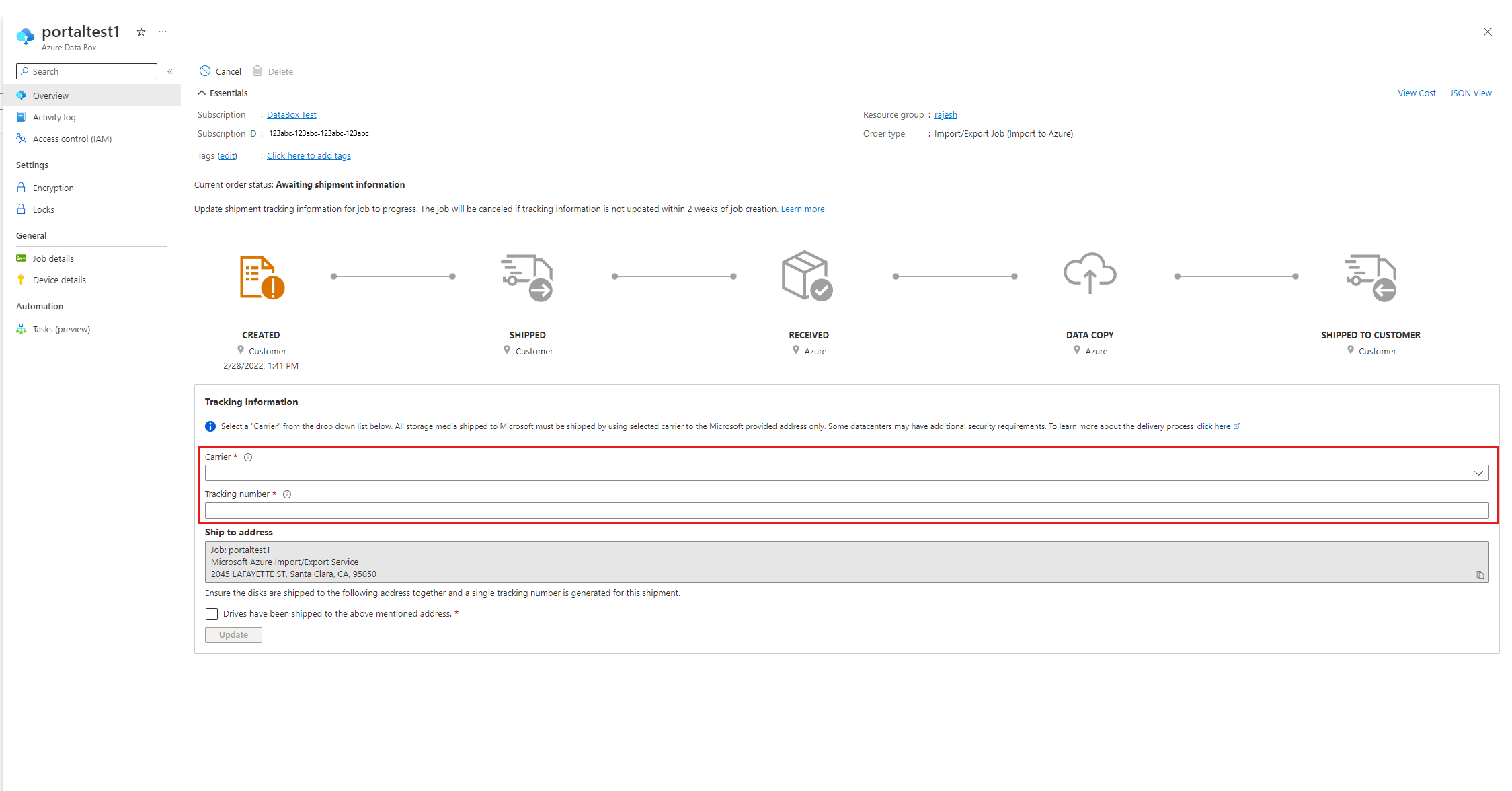

    Capture d’écran montrant comment stocker les informations d’expédition.

Ajouter les détails de l’expédition de retour

Pour ajouter les détails de l’expédition de retour, procédez comme suit :

  1. Sélectionnez Détails du travail sous Général, puis Modifier l’adresse.
  2. Mettre à jour le transporteur, le numéro de compte du transporteur, les coordonnées et les détails de l’adresse d’expédition de retour
  3. Sélectionnez Enregistrer.

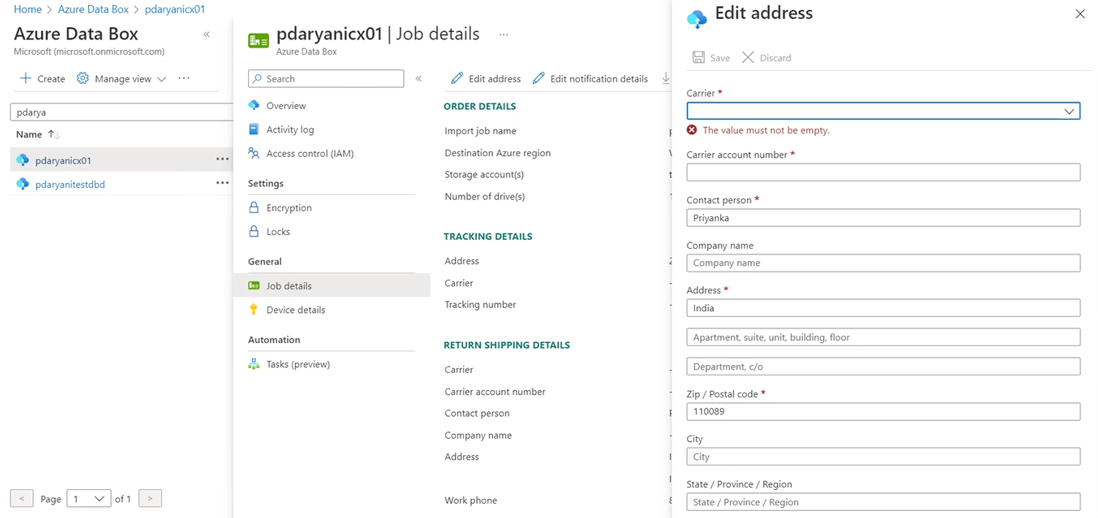

Capture d’écran montrant comment ajouter les détails de l’expédition de retour.

Modifier l’e-mail de notification

Pour mettre à jour les adresses e-mail qui sont informées de la progression de la tâche d’importation, sélectionnez Modifier les détails de la notification.

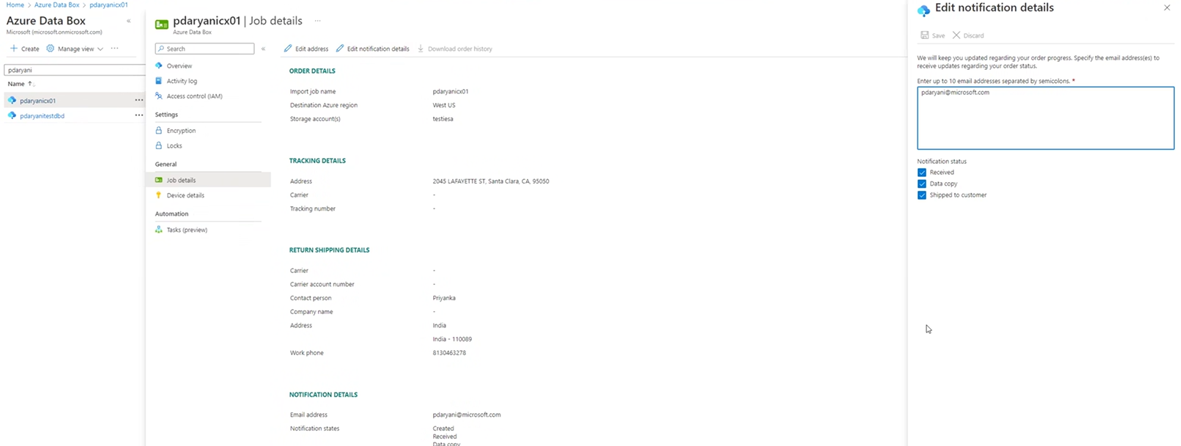

Capture d’écran montrant comment modifier l’e-mail de notification.

Important

Assurez-vous que les informations relatives au transporteur et au numéro de suivi sont mises à jour dans un délai de deux semaines après la création de la tâche d’importation Azure. Si ces informations ne sont pas confirmées dans un délai de deux semaines, la tâche peut être annulée, annulant de ce fait le traitement des disques.

Temps de traitement des lecteurs

La durée nécessaire au traitement d’une tâche d’importation Azure varie. Le temps de traitement dépend de facteurs tels que le délai d’expédition, le type de tâche, le type et la taille des données copiées, ainsi que la taille des disques fournis. Le service Azure Import/Export n’est adossé à aucun Contrat de niveau de service. Une fois les disques reçus, le service s’efforce de terminer la copie des données de sauvegarde vers votre compte de stockage Azure dans les 7 à 10 jours.

Surveiller l’état de la tâche d’importation Azure

Pour surveiller l’état de votre travail d’importation à partir du Portail Azure, accédez au volet Azure Data Box et sélectionnez le travail.

Pour en savoir plus sur l’état des tâches d’importation, consultez l’article Surveiller les tâches Azure Import/Export.

Terminer le workflow

Une fois la tâche d’importation terminée, les données de sauvegarde initiale sont disponibles dans votre compte de stockage. Lors de la sauvegarde planifiée suivante, Sauvegarde Azure copie le contenu des données à partir du compte de stockage vers le coffre Recovery Services.

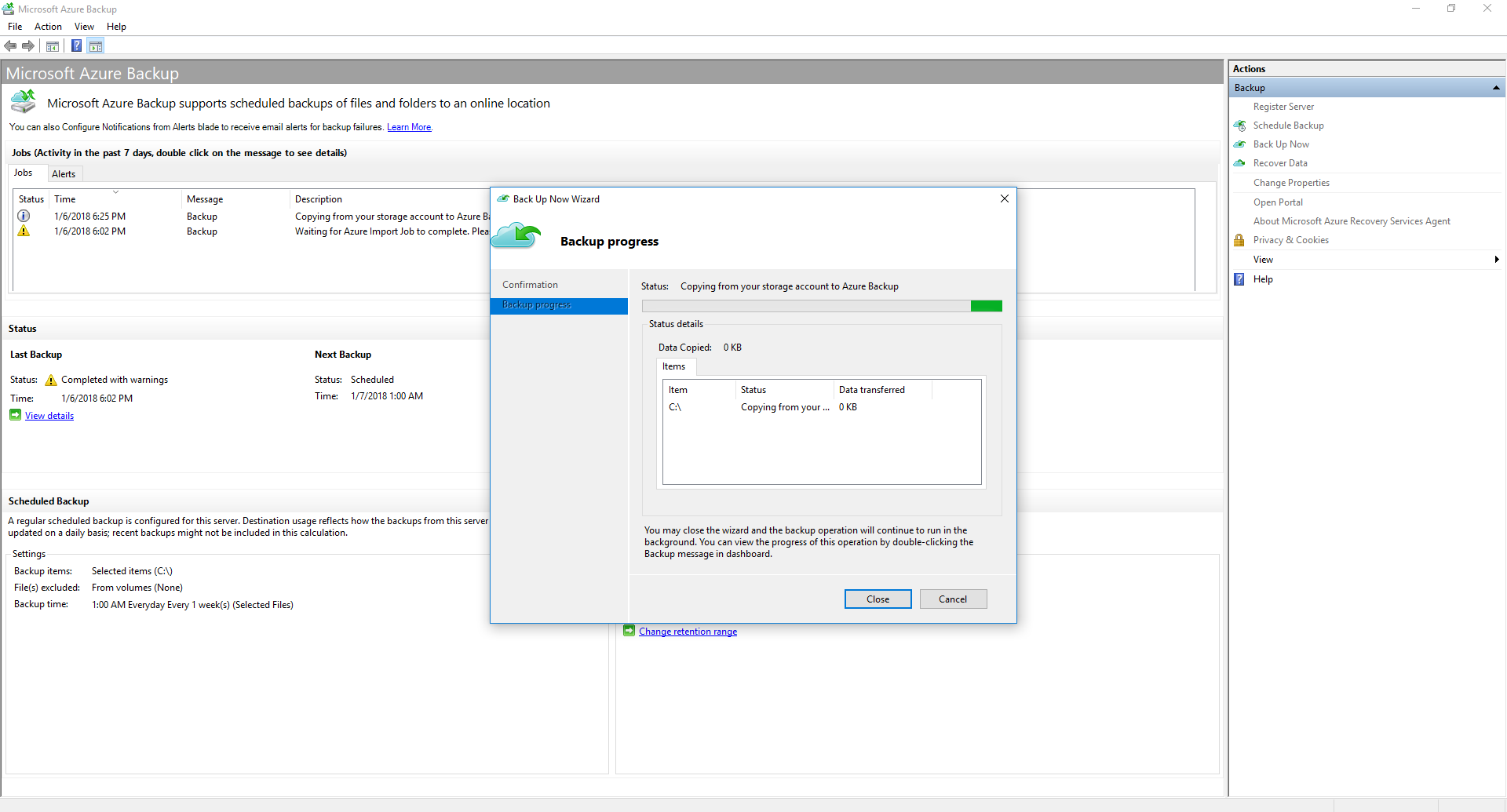

Capture d’écran montrant comment copier des données dans le coffre Recovery Services.

Lors de la sauvegarde planifiée suivante, le service de sauvegarde Azure effectue une sauvegarde incrémentielle.

Nettoyer les ressources

Une fois la sauvegarde initiale terminée, vous pouvez supprimer sans risque les données importées dans le conteneur Stockage Azure et les données de sauvegarde enregistrées dans l’emplacement intermédiaire.
