Tutoriel : Configurer le réseau pour Azure Stack Edge Pro R

  • Article

Ce tutoriel explique comment configurer le réseau pour votre appareil Azure Stack Edge Pro R en utilisant l’interface utilisateur web locale.

Le processus de connexion peut prendre environ 20 minutes.

Ce tutoriel vous fournira des informations sur :

  • Prérequis
  • Configurer le réseau
  • Configurer la mise en réseau avancée
  • Configurer le proxy web
  • Valider les paramètres réseau

Prérequis

Avant de configurer et d’activer votre appareil Azure Stack Edge Pro R, veillez à effectuer ce qui suit :

Configurer le réseau

La page Bien démarrer comprend les différents paramètres nécessaires à la configuration et à l’inscription de l’appareil physique auprès du service Azure Stack Edge.

Procédez comme suit pour configurer le réseau de votre appareil.

  1. Accédez à la page Bien démarrer de l’interface utilisateur web locale de votre appareil.

  2. Dans la vignette Réseau, sélectionnez Configurer pour accéder à la page Réseau.

    Votre appareil physique comporte quatre interfaces réseau. Le PORT 1 et le PORT 2 sont des interfaces réseau de 1 Gbit/s. Le PORT 3 et le PORT 4 sont des interfaces réseau de 10/25 Gbits/s. Le PORT 1 est automatiquement configuré comme port réservé à la gestion, et les PORTS 2 à 4 sont tous des ports de données. La page Réseau est similaire à celle illustrée comme suit :

    Page « Paramètres réseau » de l’interface utilisateur web locale

  3. Pour modifier les paramètres réseau, sélectionnez un port et, dans le volet droit qui s’affiche, modifiez l’adresse IP, le sous-réseau, la passerelle, le DNS principal et le DNS secondaire.

    • Si vous sélectionnez le port 1, vous pouvez voir qu’il est préconfiguré sur la valeur statique.

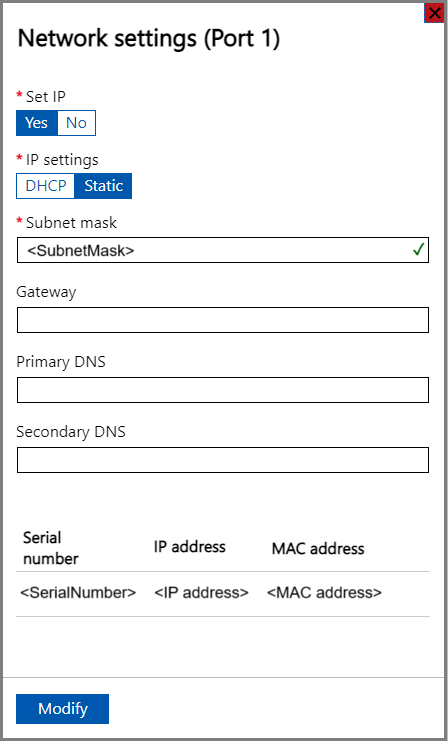

      Interface utilisateur web locale, « Paramètres réseau du Port 1 »

    • Si vous sélectionnez le Port 2, 3 ou 4, tous ces ports sont configurés en tant que DHCP par défaut.

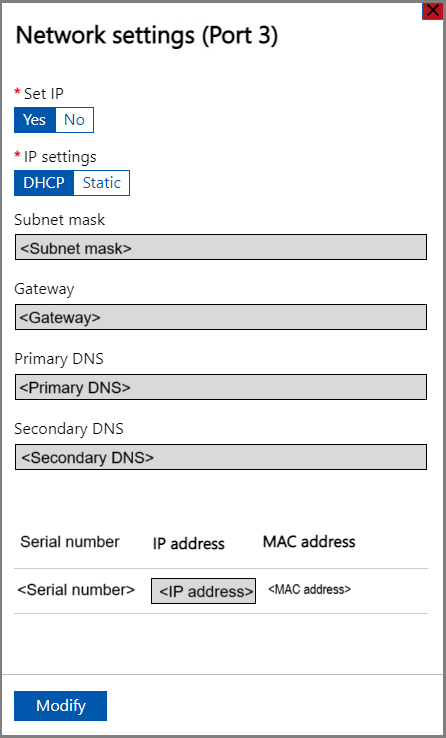

      Interface utilisateur web locale, « Paramètres réseau du Port 3 »

    Lorsque vous configurez les paramètres réseau, gardez à l’esprit :

    • Si le protocole DHCP est activé dans votre environnement, les interfaces réseau sont configurées automatiquement. Une adresse IP, un sous-réseau, une passerelle et un DNS sont automatiquement attribués.
    • Si le protocole DHCP n’est pas activé, vous pouvez, le cas échéant, attribuer des adresses IP statiques.
    • Vous pouvez configurer votre interface réseau sur IPv4.
    • L’association de cartes d’interface réseau (NIC) et l’agrégation de liens ne sont pas prises en charge avec Azure Stack Edge.
    • Le numéro de série d’un port correspond au numéro de série du nœud.

    Notes

    Si vous devez vous connecter à votre appareil à partir d’un réseau externe, consultez Activer l’accès de l’appareil à partir d’un réseau extérieur pour obtenir d’autres paramètres réseau.

    Une fois le réseau de l’appareil configuré, la page est mise à jour comme indiqué ci-dessous.

    Page 2 « Paramètres réseau » de l’interface utilisateur web locale

    Notes

    Nous vous recommandons de ne pas remplacer Statique par DHCP pour l’adresse IP locale de l’interface réseau, sauf si vous disposez d’une autre adresse IP pour vous connecter à l’appareil. Si vous utilisez une seule interface réseau et que vous passez à DHCP, il n’y a aucun moyen de déterminer l’adresse DHCP. Si vous voulez passer à une adresse DHCP, attendez que l’appareil se soit activé auprès du service, puis faites la modification. Vous pouvez ensuite voir les adresses IP de tous les adaptateurs dans les propriétés de l’appareil dans le portail Azure pour votre service.

    Après avoir configuré et appliqué les paramètres réseau, sélectionnez Suivant : mise en réseau avancée pour configurer le réseau de calcul.

Activer le réseau de calcul

Procédez comme suit pour activer le calcul et configurer le réseau de calcul.

  1. Dans la page Réseau avancé, sélectionnez une interface réseau que vous voulez activer pour le calcul.

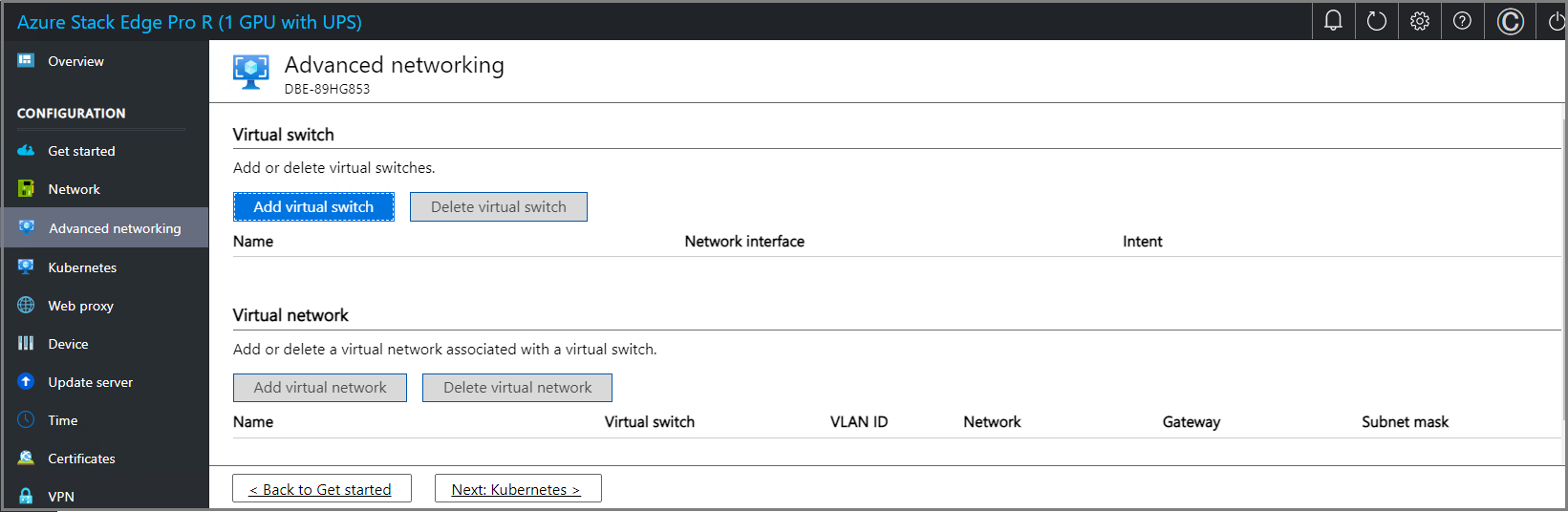

    Page Calcul de l'interface utilisateur web locale 2

Configurer les commutateurs virtuels

Suivez ces étapes pour ajouter ou supprimer des commutateurs virtuels et des réseaux virtuels.

  1. Dans l’interface utilisateur locale, accédez à la page Mise en réseau avancée.

  2. Dans la section Commutateur virtuel, vous ajoutez ou supprimez des commutateurs virtuels. Sélectionnez Ajouter un commutateur virtuel pour créer un nouveau commutateur.

    Ajouter une page de commutateur virtuel dans l’interface utilisateur locale 2

  3. Dans le panneau Paramètres réseau, si vous utilisez un nouveau commutateur, fournissez les informations suivantes :

    1. Donnez un nom à votre commutateur virtuel.
    2. Choisissez l’interface réseau sur laquelle le commutateur virtuel doit être créé.
    3. Si vous déployez des charges de travail 5G, définissez Prend en charge la mise en réseau accélérée sur Oui.
    4. Sélectionnez Appliquer. Vous pouvez voir que le commutateur virtuel spécifié est créé et activé pour le calcul.

    Capture d’écran de la page Réseau avancé avec un commutateur virtuel ajouté et activé pour le calcul dans l’interface utilisateur locale d’un nœud.

  4. Vous pouvez créer plusieurs commutateurs en suivant les étapes décrites précédemment.

  5. Pour supprimer un commutateur virtuel, sous la section Commutateur virtuel , sélectionnez Supprimer le commutateur virtuel. Lorsqu’un commutateur virtuel est supprimé, les réseaux virtuels associés sont également supprimés.

Vous pouvez maintenant créer des réseaux virtuels et les associer aux commutateurs virtuels que vous avez créés.

Configurer des réseaux virtuels

Vous pouvez ajouter ou supprimer des réseaux virtuels associés à vos commutateurs virtuels. Pour ajouter un commutateur virtuel, procédez comme suit :

  1. Dans l’interface utilisateur locale de la page Mise en réseau avancée, sous la section Réseau virtuel, sélectionnez Ajouter un réseau virtuel.

  2. Dans le panneau Ajouter un réseau virtuel, entrez les informations suivantes :

    1. Sélectionnez un commutateur virtuel pour lequel vous souhaitez créer un réseau virtuel.
    2. Fournissez un Nom pour votre réseau virtuel. Le nom que vous spécifiez doit respecter les règles de nommage et les restrictions relatives aux ressources Azure.
    3. Entrez un ID de réseau local virtuel sous la forme d’un nombre unique dans la plage 1-4094. L’ID VLAN que vous fournissez doit être dans votre configuration de jonction. Pour plus d’informations sur la configuration de jonction de votre commutateur, consultez les instructions du fabricant de votre commutateur physique.
    4. Spécifiez le Masque de sous- réseau et la Passerelle pour votre réseau LAN virtuel en fonction de la configuration du réseau physique.
    5. Sélectionnez Appliquer. Un réseau virtuel est créé sur le commutateur virtuel spécifié.

  3. Pour supprimer un réseau virtuel, sous la section Réseau virtuel, sélectionnez Supprimer le réseau virtuel, puis le réseau virtuel que vous souhaitez supprimer.

  4. Sélectionnez Suivant : Kubernetes > pour configurer ensuite vos adresses IP de calcul pour Kubernetes.

Configurer les IP de calcul

Une fois les commutateurs virtuels créés, vous pouvez activer les commutateurs pour le trafic de calcul Kubernetes.

  1. Dans l’interface utilisateur locale, accédez à la page Kubernetes.

  2. Spécifiez une charge de travail parmi les options proposées.

    • Si vous utilisez une solution MEC privée Azure, sélectionnez l’option pour une solution MEC privée Azure dans votre environnement.
    • Si vous utilisez une solution SAP Digital Manufacturing ou une autre solution partenaire Microsoft, sélectionnez l’option pour une solution SAP Digital Manufacturing pour Edge Computing ou une autre solution partenaire Microsoft dans votre environnement.
    • Pour les autres charges de travail, sélectionnez l’option pour les autres charges de travail dans votre environnement.

    Si vous y êtes invité, confirmez l’option que vous avez spécifiée, puis sélectionnez Appliquer.

    Pour utiliser PowerShell afin de spécifier la charge de travail, consultez les étapes détaillées dans Modifier les profils de charge de travail Kubernetes.

    Capture d'écran des options de sélection de charge de travail sur la page Kubernetes de l'interface utilisateur locale pour deux nœuds.

  3. Dans la liste déroulante, sélectionnez le commutateur virtuel que vous souhaitez activer pour le trafic de calcul Kubernetes.

  4. Affectez des adresses IP aux nœuds Kubernetes. Ces adresses IP statiques sont destinées aux machines virtuelles Kubernetes.

    Si vous sélectionnez l’option de charge de travail solution Azure Private MEC ou SAP Digital Manufacturing pour Edge Computing ou un autre partenaire Microsoft pour votre environnement, vous devez fournir une plage contiguë d’au moins 6 adresses IPv4 pour une configuration à 1 nœud.

    Si vous sélectionnez l’option autres charges de travail pour un appareil à n nœuds, une plage contiguë d’au moins n+1 adresses IPv4 (ou plus) est fournie pour la machine virtuelle de calcul en utilisant les adresses IP de début et de fin. Pour un appareil à 1 nœud, spécifiez au moins 2 adresses IPv4 libres contiguës.

    Important

    • Si vous exécutez d’autres charges de travail dans votre environnement, Kubernetes sur Azure Stack Edge utilise le sous-réseau 172.27.0.0/16 pour le pod et le sous-réseau 172.28.0.0/16 pour le service. Vérifiez qu’ils ne sont pas actuellement utilisés sur votre réseau. Pour plus d’informations, consultez Modifier les sous-réseaux du pod et du service Kubernetes.
    • Le mode DHCP n’est pas pris en charge pour les adresses IP de nœud Kubernetes.

  5. Affectez des adresses IP des services externes Kubernetes. Il s’agit également des adresses IP d’équilibrage de charge. Ces adresses IP contiguës sont destinées aux services que vous souhaitez exposer en dehors du cluster Kubernetes, et vous spécifiez la plage d’adresses IP statiques en fonction du nombre de services exposés.

    Important

    Nous vous recommandons vivement de spécifier un minimum de 1 adresse IP pour le service Azure Stack Edge Hub pour accéder aux modules de calcul. Les adresses IP du service peuvent être mises à jour ultérieurement.

  6. Sélectionnez Appliquer.

    Capture d’écran de la page Configurer le calcul dans Mise en réseau avancée de l’interface utilisateur locale 2.

  7. Quelques minutes sont nécessaires pour appliquer la configuration, et une actualisation du navigateur peut être requise.

  8. Sélectionnez Suivant : Proxy web pour configurer le proxy web.

Configurer le proxy web

Cette configuration est facultative.

Important

Les fichiers PAC ne sont pas pris en charge. Un fichier PAC définit la manière dont les navigateurs web et les autres agents utilisateurs peuvent choisir automatiquement le serveur proxy approprié (méthode d’accès) pour récupérer une URL donnée. Les proxys qui tentent d’intercepter et de lire tout le trafic (puis de tout resigner avec leur propre certification) ne sont pas compatibles, car le certificat du proxy n’est pas approuvé. En général, les proxys transparents fonctionnent bien avec Azure Stack Edge Pro R, alors que les proxys web non transparents ne sont pas pris en charge.

  1. Dans la page Paramètres du proxy web, procédez comme suit :

    1. Dans la zone URL de proxy Web, entrez l’URL dans ce format : http://host-IP address or FQDN:Port number. Les URL HTTPS ne sont pas prises en charge.

    2. Cliquez sur Appliquer pour valider et appliquer les paramètres du proxy web que vous avez configurés.

    Page 2 « Paramètres du proxy web » de l’interface utilisateur web locale

  2. Une fois les paramètres appliqués, sélectionnez Suivant : Appareil.

Étapes suivantes

Ce didacticiel vous à présenté les point suivants :

  • Prérequis
  • Configurer le réseau
  • Configurer la mise en réseau avancée
  • Configurer le proxy web
  • Valider les paramètres réseau

Pour apprendre à configurer votre appareil Azure Stack Edge Pro R, consultez :

Configurer les paramètres des appareils
