Afficher les configurations appliquées par Azure Virtual Network Manager

Azure Virtual Network Manager vous offre différentes méthodes pour vérifier si les configurations sont appliquées correctement. Dans cet article, nous allons voir comment vérifier que les configurations sont appliquées au niveau du réseau virtuel et de la machine virtuelle. Nous allons également parler des opérations que vous verrez dans le journal d’activité.

Visibilité du réseau virtuel

L’appartenance effective aux groupes de réseaux et les configurations appliquées peuvent être consultées au niveau du réseau virtuel.

Appartenance au groupe réseau

Toutes les appartenances aux groupes réseau sont enregistrées et disponibles interrogation à l’intérieur d’Azure Resource Graph. Vous utiliserez la table networkResources pour le type de ressource d’extension Microsoft.Network/networkGroupMemberships dans votre requête.

Ouvrez le portail Azure pour trouver et utiliser l’explorateur Resource Graph en effectuant les étapes suivantes :

  1. Sélectionnez Tous les services dans le volet gauche. Recherchez et sélectionnez Explorateur Resource Graph ou connectez-vous directement à l’Explorateur Resource Graph

  2. Dans la partie Requête 1 de la fenêtre, entrez la requête suivante pour rechercher tous les groupes réseau contenant votre réseau virtuel :

    networkresources
    | where type == "microsoft.network/networkgroupmemberships"
    | where id == "{virtualNetworkId}/providers/Microsoft.Network/networkGroupMemberships/default"
    | mv-expand properties.GroupMemberships
    | project properties_GroupMemberships.NetworkGroupId

  3. Sélectionnez Exécuter la requête.

  4. Passez en revue la réponse à la requête sous l’onglet Résultats. Sélectionnez l’onglet Messages pour afficher les détails relatifs à la requête, notamment le nombre de résultats et sa durée. Les erreurs éventuelles sont affichées sous cet onglet.

  5. Pour rechercher toutes les ressources de votre groupe réseau, répétez les étapes ci-dessus avec la requête suivante :

    networkresources
    | where type == "microsoft.network/networkgroupmemberships"
    | mv-expand properties.GroupMemberships
    | where properties_GroupMemberships.NetworkGroupId == {networkGroupId}
    | parse id with virtualNetworkId "/providers/Microsoft.Network/networkGroupMemberships/default"
    |    project virtualNetworkId


En savoir plus sur les Requêtes Azure Resource Graph avec l’Explorateur Resource Graph.

Remarque

Azure Resource Graph retourne uniquement les ressources réseau auxquelles vous avez accès en lecture au moment de l’exécution de la requête.

Configurations appliquées

Une fois que votre configuration a été déployée par Virtual Network Manager, vous pouvez voir la configuration appliquée à partir de la ressource de réseau virtuel.

  1. Accédez à votre ressource de réseau virtuel et sélectionnez Network Manager sous Paramètres. Sous l’onglet Connectivité, vous pouvez voir toutes les configurations de connectivité auxquelles le réseau virtuel est associé.

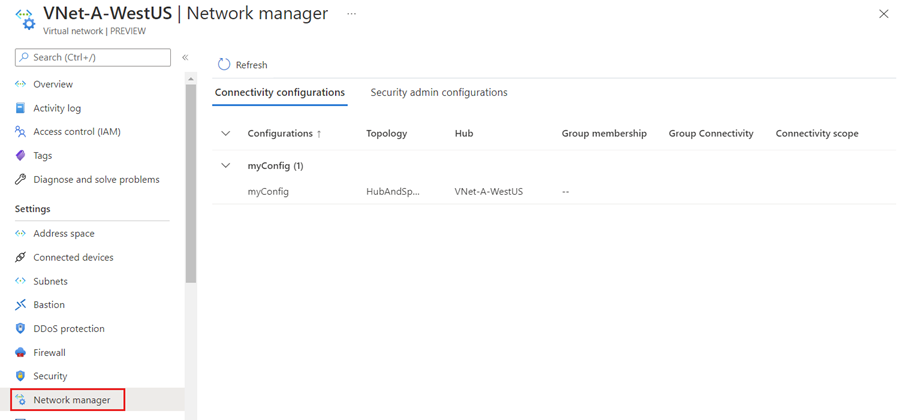

    Capture d’écran de la configuration de connectivité associée au réseau virtuel.

  2. Sélectionnez l’onglet Configurations d’administration de la sécurité pour voir toutes les règles de sécurité actuellement appliquées à votre réseau virtuel.

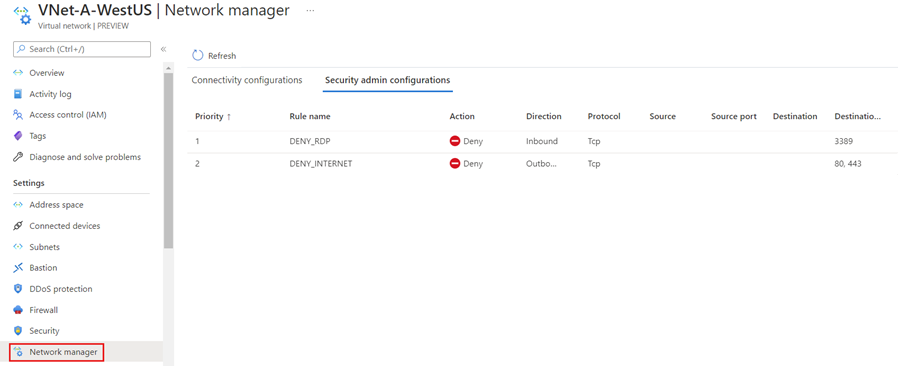

    Capture d’écran des règles de sécurité associées à un réseau virtuel.

Visibilité de la machine virtuelle

Au niveau de la machine virtuelle, vous pouvez voir les règles de sécurité appliquées par Virtual Network Manager et les routes effectives pour les configurations de connectivité.

Règles de sécurité appliquées

  1. Accédez à une machine virtuelle dans un réseau virtuel qui a une configuration appliquée par Virtual Network Manager. Sous Paramètres dans le menu de gauche, sélectionnez Réseaux.

    Capture d’écran de la page de vue d’ensemble de la machine virtuelle.

  2. Vous voyez une liste de groupes de sécurité réseau entrants, ainsi qu’une section pour les règles de sécurité de trafic entrant appliquées par Virtual Network Manager.

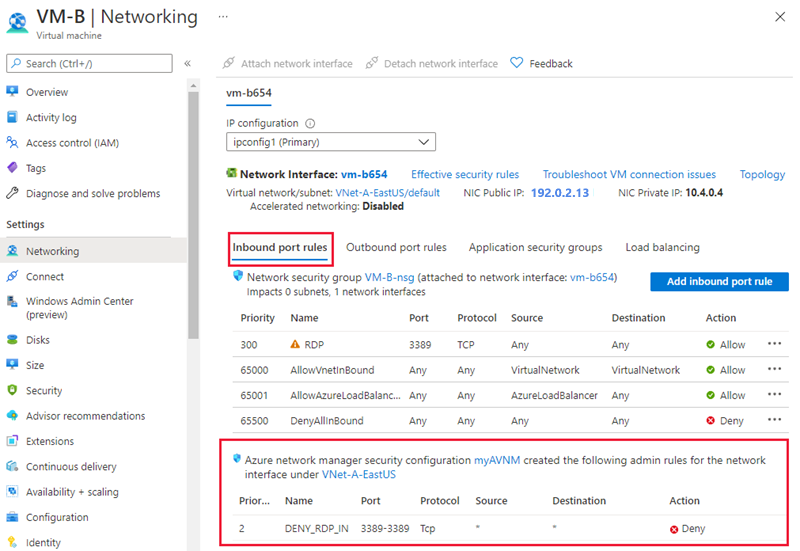

    Capture d’écran des règles de sécurité de trafic sortant de la machine virtuelle.

  3. Sélectionnez l’onglet Règles de port de trafic sortant pour voir les règles de sécurité de trafic sortant de la machine virtuelle.

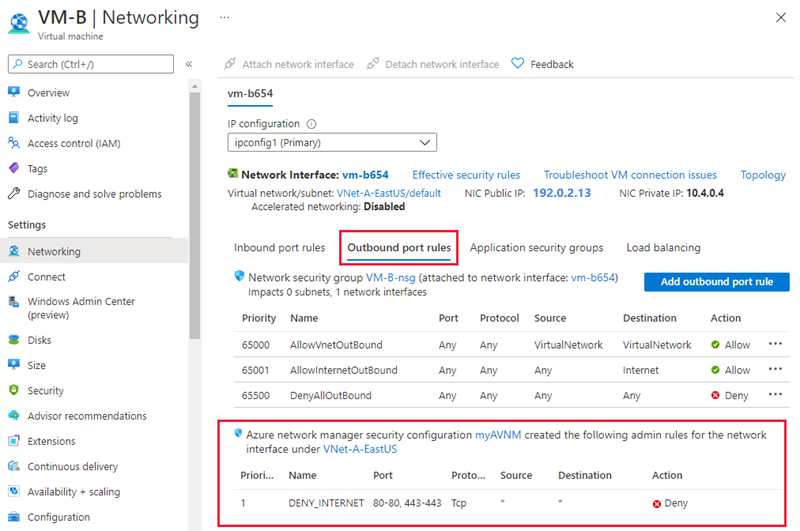

    Capture d’écran des règles de sécurité de trafic entrant de la machine virtuelle.

Itinéraires effectifs

  1. Pour voir les routages effectifs de la configuration de connectivité appliquée, sélectionnez le nom de l’interface réseau sous les paramètres Réseaux de la machine virtuelle.

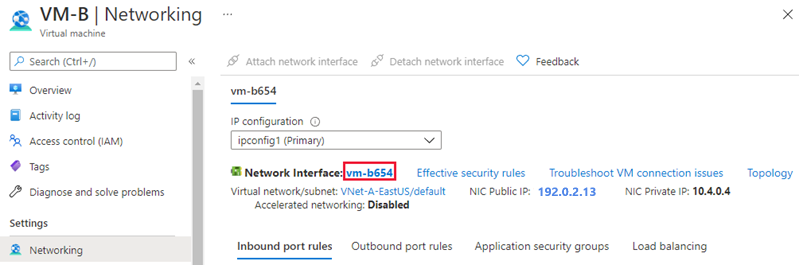

    Capture d’écran de la sélection de la carte d’interface réseau de la machine virtuelle.

  2. Sélectionnez ensuite Routages effectifs sous Support + Dépannage.

    Capture d’écran du bouton Routages effectifs d’une carte d’interface réseau de machine virtuelle.

  3. Les routes avec le tronçon suivant de type ConnectedGroup font partie de la configuration du maillage ou lorsque la connectivité directe est activée pour un groupe réseau. Les routes entre les réseaux virtuels hub et spoke apparaissent en tant que tronçon suivant de type VNetPeering ou GlobalVNetPeering.

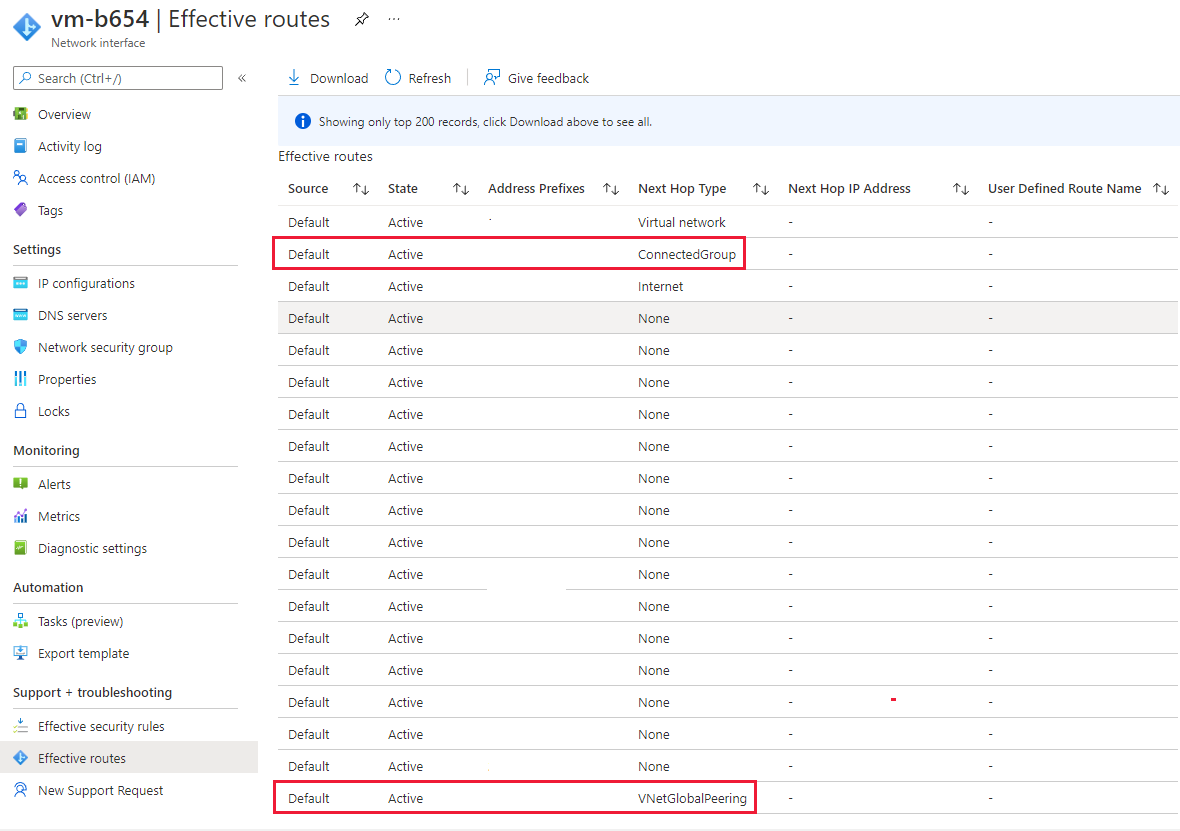

    Capture d’écran des routages effectifs qui montre les groupes connectés et les routes du hub.

    Remarque

    L’espace d’adressage du réseau virtuel hub est également compris dans le ConnectedGroup. C’est pourquoi, si l’appairage de réseaux virtuels échoue entre les réseaux virtuels hub et spoke, ces derniers peuvent quand même communiquer entre eux parce qu’ils sont dans un groupe connecté.

Règles de sécurité effectives

  1. Pour voir les règles de sécurité effectives d’une configuration de règle de sécurité appliquée, sélectionnez le nom de l’interface réseau sous les paramètres Réseaux de la machine virtuelle.

    Capture d’écran de la sélection de la carte d’interface réseau de la machine virtuelle pour les règles de sécurité.

  2. Sélectionnez ensuite Règles de sécurité effectives sous Support + dépannage.

    Capture d’écran du bouton Règles de sécurité effectives pour une carte d’interface réseau de machine virtuelle.

  3. Sélectionnez le nom de l’instance Azure Virtual Network Manager pour voir les règles d’administration de la sécurité associées à la machine virtuelle.

    Capture d’écran des règles de sécurité effectives associées à la machine virtuelle.

Journal d’activité

Vous pouvez afficher le journal d’activité de votre ressource Azure Virtual Network Manager pour voir les changements que vous ou votre administrateur réseau avez apportés. Pour afficher le journal d’activité, accédez à votre ressource Network Manager dans le portail Azure. Sélectionnez Journal d’activité dans le menu du volet de gauche. Si nécessaire, ajustez l’intervalle de temps et ajoutez des filtres pour affiner la liste des opérations. Vous pouvez également afficher le Journal d’activité en recherchant le service en haut du portail Azure.

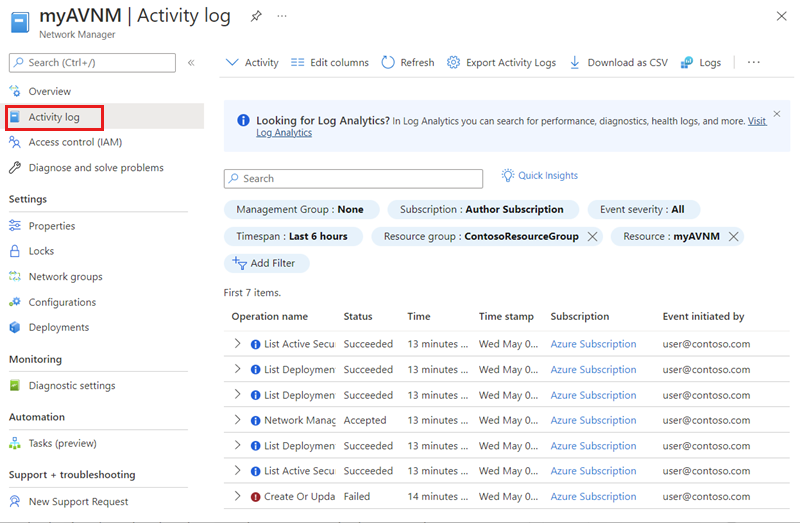

Capture d’écran de la page du journal d’activité pour Network Manager.

Liste des opérations

La liste suivante contient les opérations que vous verrez dans le journal d’activité :

Nom Description
Validation Le déploiement d’une configuration a été validé dans une ou plusieurs régions.
Supprimer ConnectivityConfiguration Suppression d’une configuration de connectivité de Network Manager.
Supprimer NetworkGroups Suppression d’un groupe réseau de Network Manager.
Supprimer staticMembers Suppression d’un membre d’un groupe réseau.
Supprimer des règles Suppression d’une règle d’une collection de règles.
Supprimer RuleCollections Suppression d’une collection de règles d’une configuration d’administration de la sécurité.
Supprimer SecurityAdminConfigurations Suppression d’une configuration d’administration de la sécurité de Network Manager.
ListDeploymentStatus Affichage de l’état de déploiement d’une configuration de connectivité et d’administration de la sécurité.
ListActiveConnectivityConfiguration Affichage de la liste de configurations de connectivité appliquées au réseau virtuel.
ListActiveSecurityAdminRules Affichage de la liste de configurations d’administration de la sécurité appliquées au réseau virtuel.
Écrire ConnectivityConfiguration Création d’une configuration de connectivité.
Écrire NetworkGroups Création d’un groupe réseau.
Supprimer staticMembers Ajout d’un membre à partir d’un groupe réseau.
Écrire NetworkManager Création d’une instance Azure Virtual Network Manager.
Écrire des règles Création d’une règle de sécurité à ajouter à une collection de règles.
Écrire RuleCollections Création d’une collection de règles à ajouter à une configuration d’administration de la sécurité.
Écrire SecurityAdminConfiguration Création d’une configuration d’administration de la sécurité.
