Configurer et gérer Serveur de routes Azure

  • Article

Dans cet article, vous découvrez comment configurer et gérer Serveur de routes Azure en utilisant le portail Azure, PowerShell ou Azure CLI.

Prérequis

Ajouter un pair

Dans cette section, vous découvrez comment ajouter une homologation BGP à votre serveur de routes pour l’appairer à une appliance virtuelle réseau.

  1. Accédez au serveur de routes que vous voulez appairer à une appliance virtuelle réseau.

  2. Sous Paramètres, sélectionnez Pairs.

  3. Sélectionnez + Ajouter pour ajouter un nouveau pair.

  4. Sur la page Ajouter un nœud homologue, entrez les informations suivantes :

    Paramètre Valeur
    Nom Un nom pour identifier le pair. Il n’est pas nécessaire que ce soit le même nom que celui de l’appliance virtuelle réseau.
    ASN Le numéro de système autonome (ASN) de l’appliance virtuelle réseau. Pour plus d’informations, consultez Quels numéros de système autonome (ASN) puis-je utiliser ?
    Adresse IPv4 L’adresse IP privée de l’appliance virtuelle réseau.

  5. Sélectionnez Ajouter pour enregistrer la configuration.

    Capture d’écran montrant comment ajouter l’appliance virtuelle réseau au serveur de routes en tant que pair.

    Une fois que l’appliance virtuelle réseau d’homologue a été ajoutée, vous pouvez la voir dans la liste des pairs avec un état d’approvisionnement Réussi.

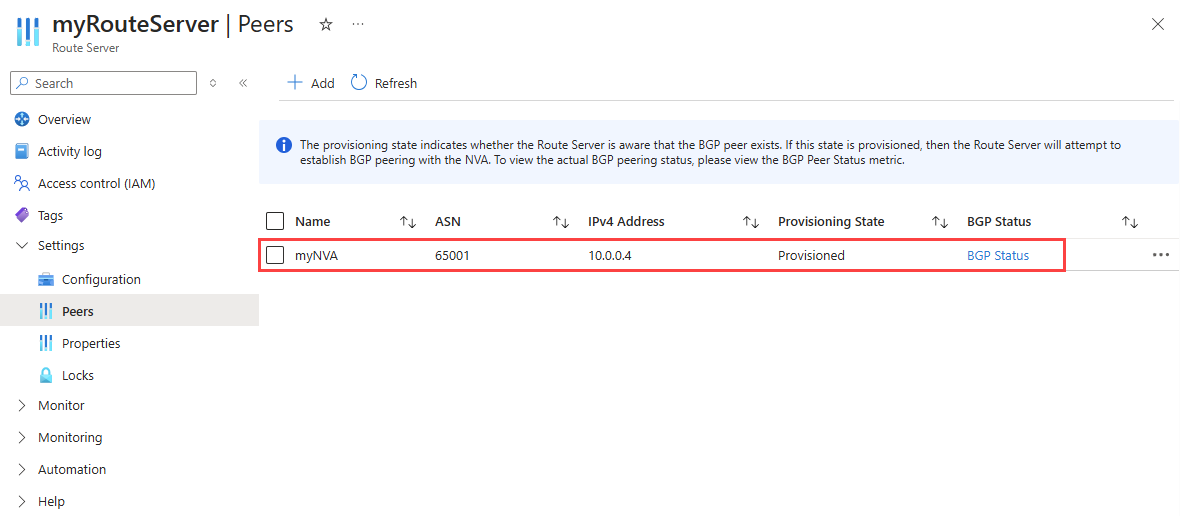

    Capture d’écran montrant les pairs d’un serveur de routes.

    Pour effectuer la configuration du Peering, vous devez configurer l’appliance virtuelle réseau pour établir une session BGP avec les adresses IP du pair du serveur de routes et l’ASN. Vous trouverez les adresses IP et l’ASN du pair du serveur de routes dans la page Vue d’ensemble :

    Capture d’écran montrant la page Vue d’ensemble d’un serveur de routes.

    Important

    Nous vous recommandons d’appairer chaque appliance virtuelle réseau aux deux instances de serveur de routes pour que les routes du réseau virtuel soient publiées sur les connexions d’appliance virtuelle réseau et pour obtenir une haute disponibilité.

Configurer l’échange de routage

Dans cette section, vous découvrez comment activer l’échange de routes entre votre serveur de routes et la passerelle de réseau virtuel (ExpressRoute ou VPN) qui se trouve dans le même réseau virtuel.

Important

La passerelle VPN Azure doit être configurée en mode actif-actif, et son ASN doit avoir la valeur 65515. Il n’est pas obligatoire d’activer le protocole BGP sur la passerelle VPN pour communiquer avec le serveur de routes.

Avertissement

Lorsque vous créez ou supprimez un serveur de routes dans un réseau virtuel qui contient une passerelle de réseau virtuel (ExpressRoute ou VPN), attendez-vous à un temps d’arrêt jusqu’à ce que l’opération soit terminée. Si vous avez un circuit ExpressRoute connecté au réseau virtuel sur lequel vous créez ou supprimez le serveur de routes, le temps d’arrêt n’affecte pas le circuit ExpressRoute ni ses connexions à d’autres réseaux virtuels.

  1. Accédez au serveur de routes que vous voulez configurer.

  2. Sous Paramètres, sélectionnez Configuration.

  3. Sélectionnez Activé pour le paramètre Branche à branche, puis sélectionnez Enregistrer.

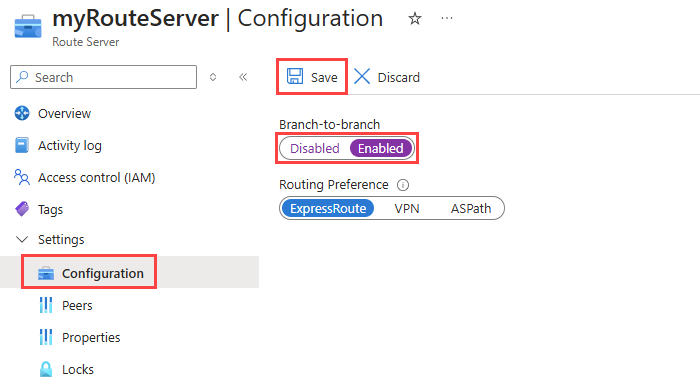

    Capture d’écran montrant comment activer l’échange de routes dans un serveur de routes.

Configurer la préférence de routage

Dans cette section, vous découvrez comment configurer la préférence de routage pour influencer l’apprentissage des routes et la sélection de votre serveur de routes.

  1. Accédez au serveur de routes que vous voulez configurer.

  2. Sous Paramètres, sélectionnez Configuration.

  3. Sélectionnez la préférence de routage souhaitée. Options disponibles : ExpressRoute (par défaut), VPN et ASPath.

  4. Cliquez sur Enregistrer

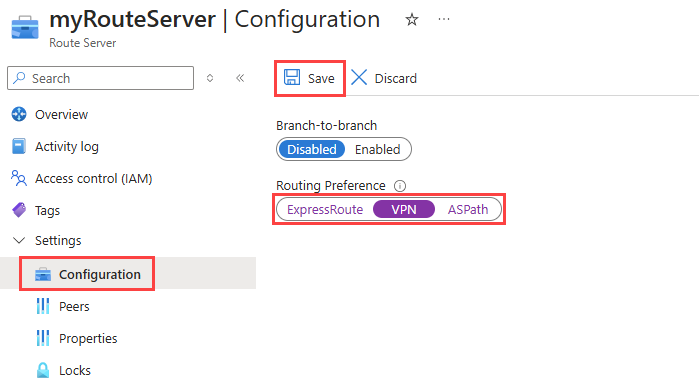

    Capture d’écran montrant comment configurer la préférence de routage dans un serveur de routes.

Visualiser un pair

Dans cette section, vous découvrez comment visualiser les détails d’un pair.

  1. Accédez au serveur de routes que vous voulez appairer à une appliance virtuelle réseau.

  2. Sous Paramètres, sélectionnez Pairs.

  3. Dans la liste des pairs, vous pouvez voir le nom, l’ASN, l’adresse IP et l’état d’approvisionnement des pairs configurés.

    Capture d’écran montrant la configuration du pair d’un serveur de routes.

Visualiser les routes publiées et apprises

Dans cette section, vous découvrez comment visualiser les routes publiées et apprises du serveur de routes.

Utilisez PowerShell ou Azure CLI pour visualiser les routes publiées et apprises.

Supprimer un pair

Dans cette section, vous découvrez comment supprimer un Peering existant avec une appliance virtuelle réseau (NVA).

  1. Accédez au serveur de routes dont vous voulez supprimer le Peering d’appliance virtuelle réseau.

  2. Sous Paramètres, sélectionnez Pairs.

  3. Sélectionnez les points de suspension ... en regard du pair que vous voulez supprimer, puis sélectionnez Supprimer.

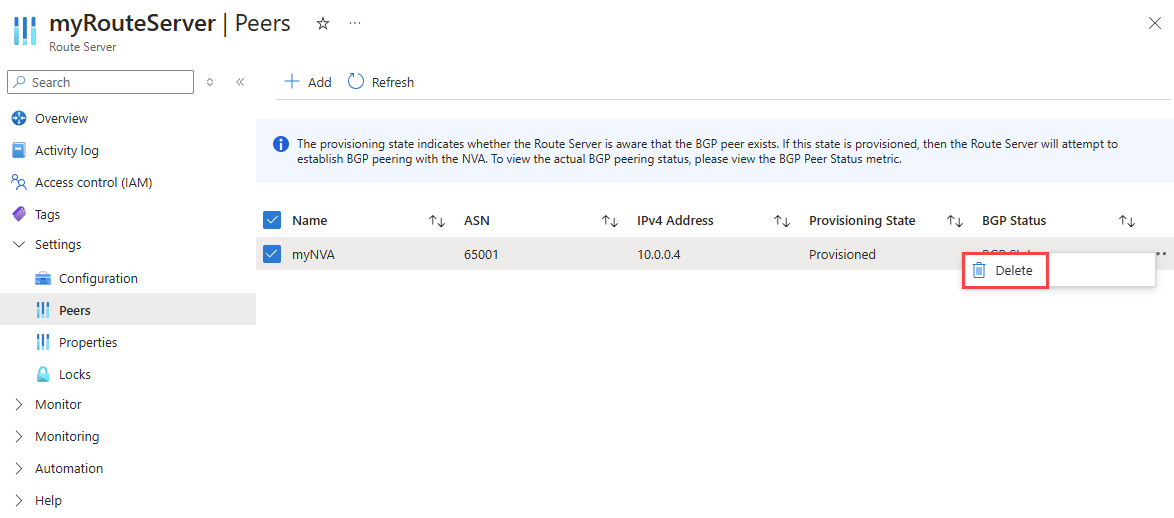

    Capture d’écran montrant comment supprimer le pair d’un serveur de routes.

Supprimer un serveur de routes

Dans cette section, vous découvrez comment supprimer un serveur de routes existant.

  1. Accédez au serveur de routes que vous voulez supprimer.

  2. Sélectionnez Supprimer dans la page Vue d’ensemble.

  3. Sélectionnez Confirmer pour supprimer le serveur de routes.

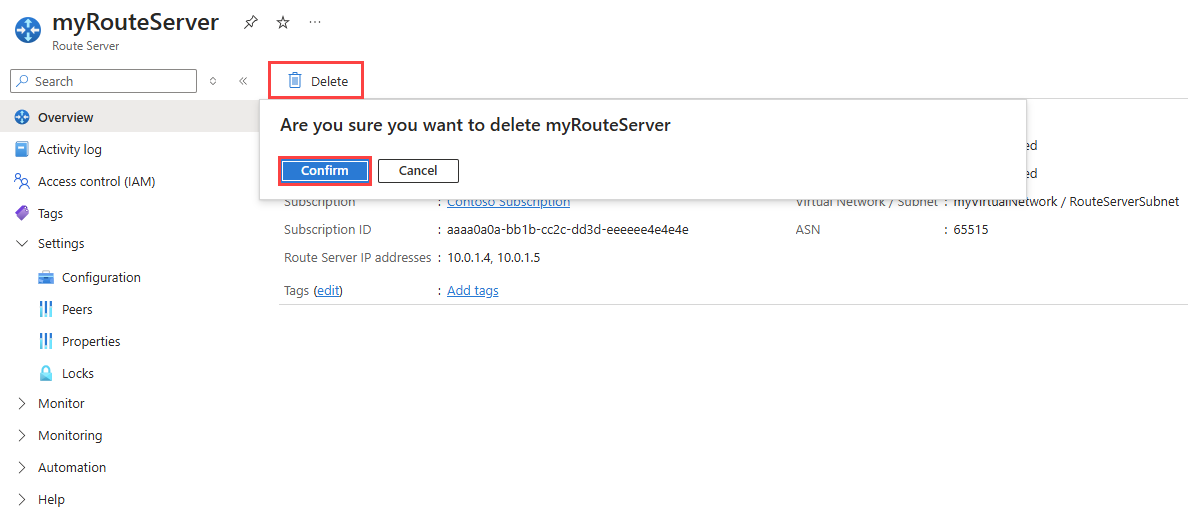

    Capture d’écran montrant comment supprimer un serveur de routes.
