Ajouter des runbooks Azure Automation à des plans de récupération

Article
03/07/2024

Cet article explique comment intégrer des runbooks Azure Automation afin d'étendre des plans de récupération Azure Site Recovery. Nous allons vous apprendre à automatiser des tâches de base qui nécessitent habituellement une intervention manuelle, et à passer d'une opération de récupération en plusieurs étapes à une seule action n'impliquant qu'un seul clic.

Plans de récupération

Vous pouvez utiliser des plans de récupération lors du basculement d'ordinateurs locaux ou de machines virtuelles Azure. Les plans de récupération vous aident à définir un processus de récupération systématique qui définit le mode de basculement des machines, ainsi que leurs modes de démarrage et de récupération après un basculement.

La récupération d'applications volumineuses peut être difficile. Les plans de récupération permettent d'imposer un ordre afin que la récupération soit toujours précise, reproductible et automatisée. Vous pouvez automatiser les tâches d'un plan de récupération à l'aide de scripts, ainsi que de runbooks Azure Automation. Il peut par exemple s'agir de la configuration de paramètres sur une machine virtuelle Azure après un basculement, ou de la reconfiguration d'une application en cours d'exécution sur la machine virtuelle.

Découvrez d’autres informations sur les plans de récupération.
Découvrez-en plus sur les runbooks Azure Automation.

Runbooks dans les plans de récupération

Vous ajoutez un compte Azure Automation et des runbooks à un plan de récupération. Le runbook est appelé lors de l'exécution du plan de récupération.

Le compte Automation peut se trouver dans n'importe quelle région Azure, et doit être associé au même abonnement que le coffre Site Recovery.
Un runbook peut être exécuté dans un plan de récupération lors du basculement d'un emplacement principal vers un emplacement secondaire, ou lors de la restauration automatique d'un emplacement secondaire vers un emplacement principal.
Les runbooks d'un plan de récupération sont exécutés par séries, l'un après l'autre, dans l'ordre défini.
Si les runbooks d'un plan de récupération configurent des machines virtuelles pour qu'elles démarrent dans différents groupes, le plan de récupération ne se poursuit que lorsqu'Azure indique que toutes les machines virtuelles sont en cours d'exécution.
L'exécution des plans de récupération se poursuit, même si un script échoue.

Contexte de plan de récupération

Lorsqu'un script s'exécute, il injecte un contexte de plan de récupération dans le runbook. Le contexte contient les variables résumées dans le tableau.

Nom de la variable	Description
RecoveryPlanName	Nom du plan de récupération. Utilisé dans les actions basées sur le nom.
FailoverType	Spécifie s'il s'agit d'un test ou d'un basculement de production.
FailoverDirection	Spécifie si la récupération est opérée sur un emplacement principal ou secondaire.
GroupID	Identifie le numéro de groupe dans le plan de récupération lorsque celui-ci est en cours d'exécution.
VmMap	Tableau de toutes les machines virtuelles dans le groupe.
Clé VMMap	Clé unique (GUID) pour chaque machine virtuelle.
SubscriptionId	ID de l’abonnement Azure dans lequel la machine virtuelle a été créée.
ResourceGroupName	Nom du groupe de ressources dans lequel se trouve la machine virtuelle.
CloudServiceName	Nom du service cloud Azure sous lequel la machine virtuelle a été créée.
RoleName	Nom de la machine virtuelle Azure.
RecoveryPointId	Timestamp de la récupération de la machine virtuelle.

Notes

La valeur de la variable « FailoverDirection » est « PrimaryToSecondary » en cas de basculement, et « SecondaryToPrimary » en cas de restauration automatique.

L’exemple suivant montre une variable de contexte :

{
    "RecoveryPlanName": "hrweb-recovery",
    "FailoverType": "Test",
    "FailoverDirection": "PrimaryToSecondary",
    "GroupId": "1",
    "VmMap": {
        "7a1069c6-c1d6-49c5-8c5d-33bfce8dd183": {
            "SubscriptionId": "7a1111111-c1d6-49c5-8c5d-111ce8dd183",
            "ResourceGroupName": "ContosoRG",
            "CloudServiceName": "pod02hrweb-Chicago-test",
            "RoleName": "Fabrikam-Hrweb-frontend-test",
            "RecoveryPointId": "TimeStamp"
        }
    }
}

Si vous souhaitez accéder à toutes les machines virtuelles VMMap d'une boucle, vous pouvez utiliser le code suivant :

param (
    [parameter(Mandatory=$false)]
    [Object]$RecoveryPlanContext
)

$VMinfo = $RecoveryPlanContext.VmMap | Get-Member | Where-Object MemberType -EQ NoteProperty | select -ExpandProperty Name
$vmMap = $RecoveryPlanContext.VmMap
    foreach($VMID in $VMinfo)
    {
        $VM = $vmMap.$VMID
            if( !(($VM -eq $Null) -Or ($VM.ResourceGroupName -eq $Null) -Or ($VM.RoleName -eq $Null))) {
            #this check is to ensure that we skip when some data is not available else it will fail
    Write-output "Resource group name ", $VM.ResourceGroupName
    Write-output "Rolename " = $VM.RoleName
            }
        }

Le blog d'Aman Sharma, Harvesting Clouds (Exploitation des clouds), contient un exemple utile de script de contexte de plan de récupération.

Avant de commencer

Si vous ne connaissez pas Azure Automation, vous pouvez vous inscrire et télécharger des exemples de scripts. Pour plus d’informations, consultez Runbooks Automation : problèmes connus et limitations.
Veillez à ce le compte Automation dispose des modules suivants :
- AzureRM.profile
- AzureRM.Resources
- AzureRM.Automation
- AzureRM.Network
- AzureRM.Compute
Les versions de tous les modules doivent être compatibles. La méthode la plus simple consiste à toujours utiliser les dernières versions de tous les modules.

Personnaliser un plan de récupération

Dans le coffre, sélectionnez Plans de récupération (Site Recovery) .
Pour créer un plan de récupération, sélectionnez + Plan de récupération. Plus d’informations Si vous disposez déjà d'un plan de récupération, choisissez de l'ouvrir.

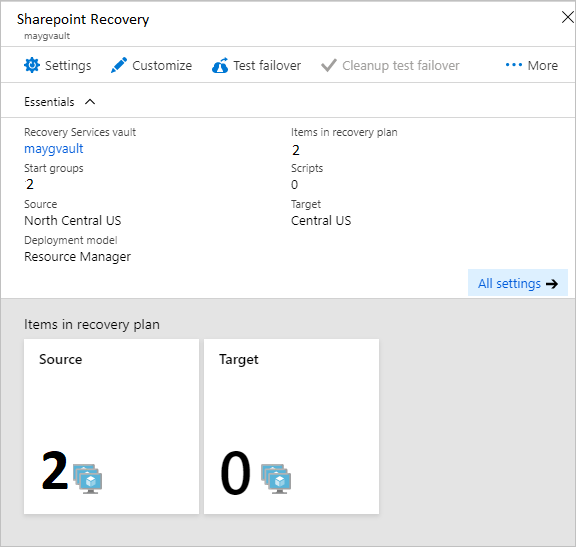

Sur la page du plan de récupération, sélectionnez Personnaliser.
Sélectionnez les points de suspension (...) en regard de Groupe 1 : Démarrer>Ajouter une action postérieure.
Dans Action d'insertion, vérifiez que Script est sélectionné, et spécifiez un nom pour le script (Hello World).
Spécifiez un compte Automation et sélectionnez un runbook. Pour enregistrer le script, sélectionnez OK. Le script est ajouté à Group 1: Post-steps.

Réutiliser un script de runbook

Vous pouvez utiliser le même script de runbook dans plusieurs plans de récupération en ayant recours à des variables externes.

Les variables Azure Automation permettent de stocker des paramètres pour l'exécution d'un plan de récupération.
En ajoutant le nom de plan de récupération en tant que préfixe à la variable, vous pouvez créer des variables individuelles pour chaque plan de récupération. Ensuite, utilisez les variables en tant que paramètres.
Vous pouvez modifier un paramètre sans changer le script, mais en modifiant la façon dont le script fonctionne.

Utiliser une variable chaîne simple dans un script de runbook

Dans cet exemple, un script accepte l'entrée d'un groupe de sécurité réseau et l'applique aux machines virtuelles d'un plan de récupération.

Pour que le script puisse détecter le plan de récupération en cours d'exécution, utilisez le contexte de plan de récupération suivant :

workflow AddPublicIPAndNSG {
    param (
          [parameter(Mandatory=$false)]
          [Object]$RecoveryPlanContext
    )

    $RPName = $RecoveryPlanContext.RecoveryPlanName
}

Notez le nom du groupe de sécurité réseau et le groupe de ressources. Ces variables sont utilisées en tant qu'entrées pour les scripts de plan de récupération.

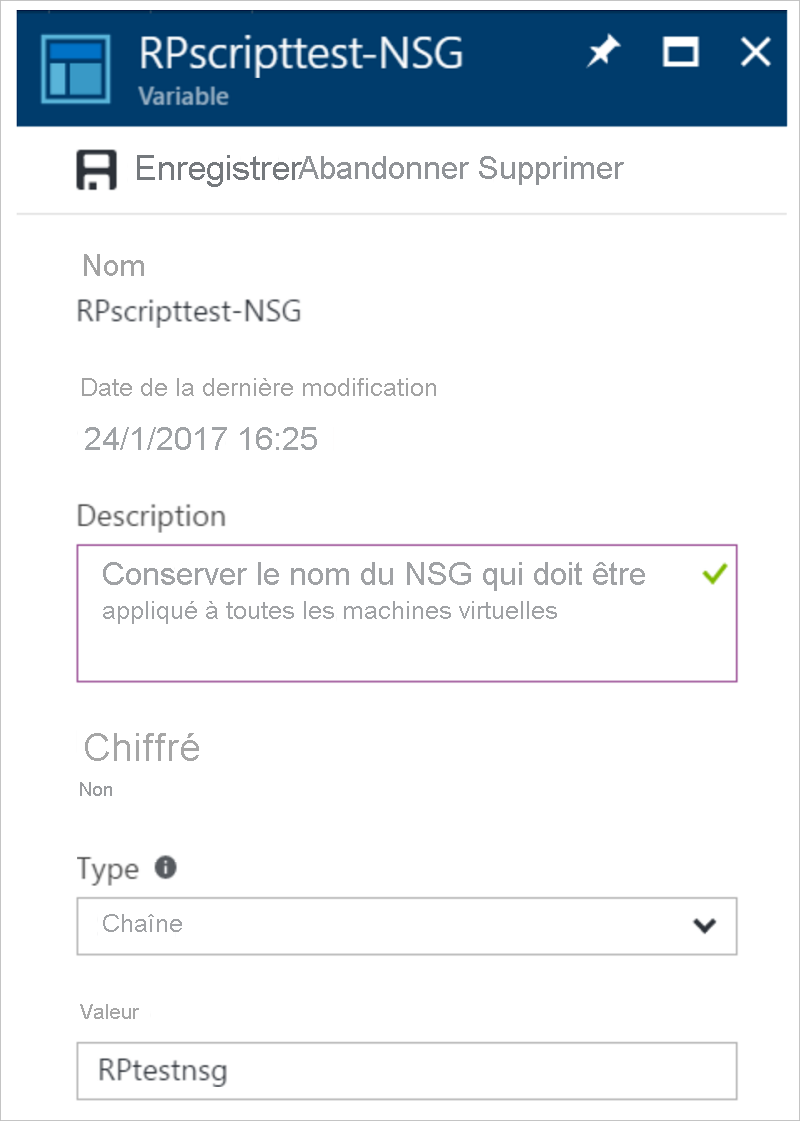

Dans Ressources du compte Automation, créez une variable pour stocker le nom du groupe de sécurité réseau. Ajoutez un préfixe au nom de la variable, avec le nom du plan de récupération.

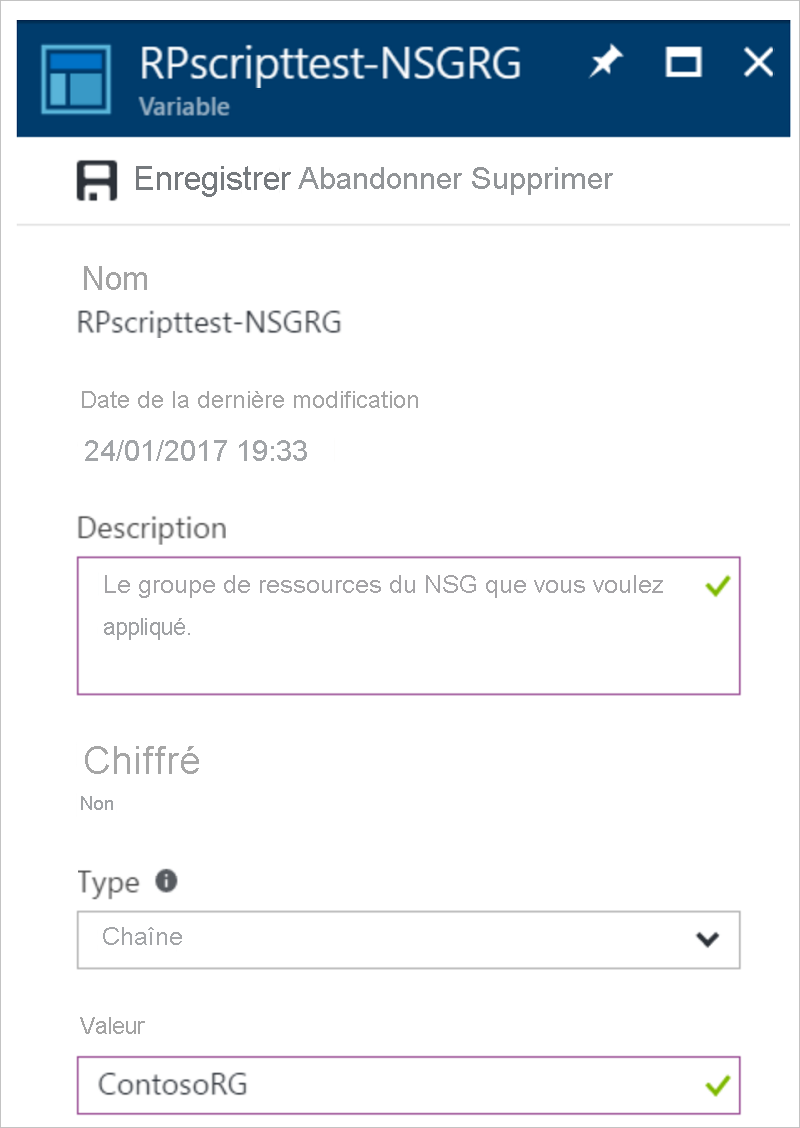

Créez une variable pour stocker le nom du groupe de ressources du groupe de sécurité réseau. Ajoutez un préfixe au nom de la variable, avec le nom du plan de récupération.
Dans le script, utilisez le code de référence suivant pour obtenir les valeurs des variables :

Dans le script, utilisez le code de référence suivant pour obtenir les valeurs des variables :

$NSGValue = $RecoveryPlanContext.RecoveryPlanName + "-NSG"
$NSGRGValue = $RecoveryPlanContext.RecoveryPlanName + "-NSGRG"

$NSGnameVar = Get-AutomationVariable -Name $NSGValue
$RGnameVar = Get-AutomationVariable -Name $NSGRGValue

Utilisez les variables figurant dans le runbook pour appliquer le groupe de sécurité réseau à l’interface réseau de la machine virtuelle basculée :

InlineScript {
if (($Using:NSGname -ne $Null) -And ($Using:NSGRGname -ne $Null)) {
        $NSG = Get-AzureRmNetworkSecurityGroup -Name $Using:NSGname -ResourceGroupName $Using:NSGRGname
        Write-output $NSG.Id
        #Apply the NSG to a network interface
        #$vnet = Get-AzureRmVirtualNetwork -ResourceGroupName TestRG -Name TestVNet
        #Set-AzureRmVirtualNetworkSubnetConfig -VirtualNetwork $vnet -Name FrontEnd `
        #  -AddressPrefix 192.168.1.0/24 -NetworkSecurityGroup $NSG
    }
}

Pour chaque plan de récupération, créez des variables indépendantes afin de pouvoir réutiliser le script. Ajoutez un préfixe en utilisant le nom du plan de récupération.

Utiliser une variable complexe pour stocker plus d’informations

Selon les scénarios, vous ne pourrez peut-être pas toujours créer de variables distinctes pour chaque plan de récupération. Imaginez un scénario dans le cadre duquel vous souhaitez disposer d'un script unique pour attribuer une adresse IP publique sur des machines virtuelles spécifiques. Dans un autre scénario, vous pourriez vouloir appliquer différents groupes de sécurité réseau à différentes machines virtuelles (au lieu de toutes). Notez les points suivants :

Vous pouvez créer un script réutilisable pour n'importe quel plan de récupération.
Chaque plan de récupération peut avoir un nombre variable de machines virtuelles.
Par exemple, une récupération SharePoint a deux serveurs frontaux. Une application métier n’a qu’un seul serveur frontal.
Dans ce scénario, vous ne pouvez pas créer des variables distinctes pour chaque plan de récupération.

Dans l'exemple suivant, nous créons une variable complexe sur le compte Azure Automation.

Pour ce faire, nous spécifions plusieurs valeurs à l'aide d'Azure PowerShell.

Dans PowerShell, connectez-vous à votre abonnement Azure :

Connect-AzureRmAccount
$sub = Get-AzureRmSubscription -Name <SubscriptionName>
$sub | Select-AzureRmSubscription

Pour stocker les paramètres, créez la variable complexe en utilisant le nom du plan de récupération :

$VMDetails = @{"VMGUID"=@{"ResourceGroupName"="RGNameOfNSG";"NSGName"="NameOfNSG"};"VMGUID2"=@{"ResourceGroupName"="RGNameOfNSG";"NSGName"="NameOfNSG"}}
    New-AzureRmAutomationVariable -ResourceGroupName <RG of Automation Account> -AutomationAccountName <AA Name> -Name <RecoveryPlanName> -Value $VMDetails -Encrypted $false

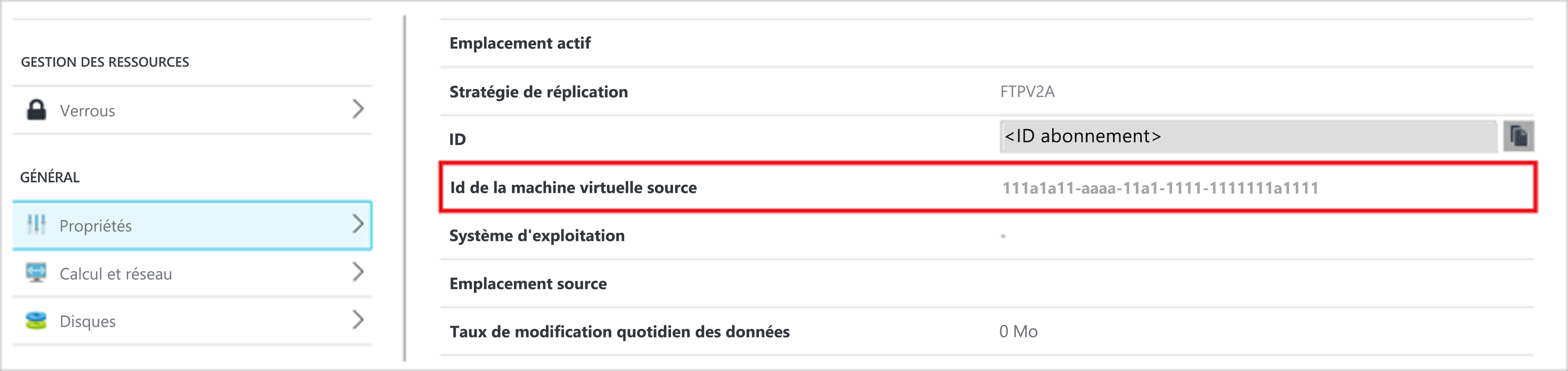

Dans cette variable complexe, VMDetails est l’ID de machine virtuelle de la machine virtuelle protégée. Pour obtenir l’ID de machine virtuelle, dans le portail Azure, affichez les propriétés de la machine virtuelle. La capture d’écran suivante affiche une variable qui stocke les détails de deux machines virtuelles :
Utilisez cette variable dans votre runbook. Si le GUID de machine virtuelle indiqué figure dans le contexte du plan de récupération, appliquez le groupe de sécurité réseau à la machine virtuelle :
```
$VMDetailsObj = (Get-AutomationVariable -Name $RecoveryPlanContext.RecoveryPlanName).ToObject([hashtable])
```

Dans votre runbook, parcourez les machines virtuelles du contexte du plan de récupération. Vérifiez l’existence de la machine virtuelle dans $VMDetailsObj. Si la variable existe, accédez à ses propriétés pour appliquer le groupe de sécurité réseau :

    $VMinfo = $RecoveryPlanContext.VmMap | Get-Member | Where-Object MemberType -EQ NoteProperty | select -ExpandProperty Name
    $vmMap = $RecoveryPlanContext.VmMap

    foreach ($VMID in $VMinfo) {
        $VMDetails = $VMDetailsObj[$VMID].ToObject([hashtable]);
        Write-output $VMDetails
        if ($VMDetails -ne $Null) { #If the VM exists in the context, this will not be Null
            $VM = $vmMap.$VMID
            # Access the properties of the variable
            $NSGname = $VMDetails.NSGName
            $NSGRGname = $VMDetails.NSGResourceGroupName

            # Add code to apply the NSG properties to the VM
        }
    }

Vous pouvez utiliser le même script pour différents plans de récupération. Entrez des paramètres différents en stockant la valeur correspondant à un plan de récupération dans différentes variables.

Exemples de scripts

Pour déployer des exemples de scripts sur votre compte Automation, cliquez sur le bouton Déployer sur Azure.

Étapes suivantes

Vous en saurez plus sur :
- Exécution de basculements
Révision :
- Quelques tâches que vous allez peut-être souhaiter exécuter pendant une récupération d’urgence Azure Site Recovery.
