Ajouter un calque de bulles à une carte (Android SDK)

Article
04/11/2024

Cet article vous montre comment afficher des données de point sur une carte à partir d’une source de données telle qu’un calque de bulles sur une carte. Les couches de bulles affichent sur la carte des points sous la forme de cercles, avec un rayon de pixels fixe.

Remarque

Mise hors service d’Android SDK Azure Maps

Le kit de développement logiciel (SDK) natif Azure Maps pour Android est désormais déconseillé et va être mis hors service le 31 mars 2025. Pour éviter toute interruption de service, nous vous recommandons de migrer vers le kit de développement logiciel (SDK) web Azure Maps avant le 31 mars 2025. Pour plus d’informations, consultez le Guide de migration Android SDK Azure Maps.

Conseil

Les couches de bulles par défaut affichent les coordonnées de toutes les données géométriques d’une source de données. Pour limiter le calque afin qu’il n’affiche que les fonctionnalités de géométrie de point, définissez l’option filter du calque sur eq(geometryType(), "Point"). Si vous souhaitez également inclure des caractéristiques MultiPoint, donnez-lui la valeur any(eq(geometryType(), "Point"), eq(geometryType(), "MultiPoint")).

Prérequis

Achevez la procédure décrite dans l’article Démarrage rapide : Créer une application Android. Les blocs de code de cet article peuvent être insérés dans le gestionnaire d’événements onReady des cartes.

Ajouter un calque de bulles

Le code suivant charge un tableau de points dans une source de données. Ensuite, il connecte les points de données à une couche de bulles. La couche de bulles affiche le rayon de chaque bulle avec cinq pixels et le blanc comme couleur de remplissage. Il utilise également le bleu comme couleur de trait et une largeur de trait de six pixels.

//Create a data source and add it to the map.
DataSource source = new DataSource();
map.sources.add(source);

//Create point locations.
Point[] points = new Point[] {
    Point.fromLngLat(-73.985708, 40.75773),
    Point.fromLngLat(-73.985600, 40.76542),
    Point.fromLngLat(-73.985550, 40.77900),
    Point.fromLngLat(-73.975550, 40.74859),
    Point.fromLngLat(-73.968900, 40.78859)
};

//Add multiple points to the data source.
source.add(points);

//Create a bubble layer to render the filled in area of the circle, and add it to the map.
BubbleLayer layer = new BubbleLayer(source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
);

map.layers.add(layer);

//Create a data source and add it to the map.
val source = DataSource()
map.sources.add(source)

//Create point locations.
val points: Array<Point> = arrayOf<Point>(
    Point.fromLngLat(-73.985708, 40.75773),
    Point.fromLngLat(-73.985600, 40.76542),
    Point.fromLngLat(-73.985550, 40.77900),
    Point.fromLngLat(-73.975550, 40.74859),
    Point.fromLngLat(-73.968900, 40.78859)
)

//Add multiple points to the data source.
source.add(points)

//Create a bubble layer to render the filled in area of the circle, and add it to the map.
val layer = BubbleLayer(
    source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
)

map.layers.add(layer)

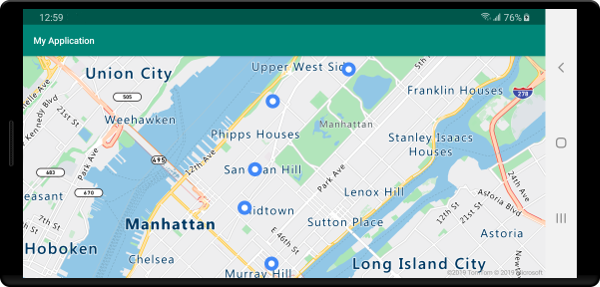

La capture d’écran suivante montre le code ci-dessus restituant des points dans un calque de bulles.

Carte avec points restitués par le calque de bulles

Afficher les étiquettes avec une couche de bulles

Ce code montre comment utiliser une couche de bulles pour afficher un point sur la carte. Il montre également comment utiliser une couche de symboles pour afficher une étiquette. Pour masquer l’icône de la couche de symboles, définissez l’option iconImage sur "none".

//Create a data source and add it to the map.
DataSource source = new DataSource();
map.sources.add(source);

//Add a data point to the map.
source.add(Point.fromLngLat(-122.336641,47.627631));

//Add a bubble layer.
map.layers.add(new BubbleLayer(source,
    bubbleRadius(5f),
    bubbleColor("white"),
    bubbleStrokeColor("#4288f7"),
    bubbleStrokeWidth(6f)
));

//Add a symbol layer to display text, hide the icon image.
map.layers.add(new SymbolLayer(source,
    //Hide the icon image.
    iconImage("none"),
    textField("Museum of History & Industry (MOHAI)"),
    textColor("#005995"),
    textOffset(new Float[]{0f, -2.2f})
));

//Create a data source and add it to the map.
val source = DataSource()
map.sources.add(source)

//Add a data point to the map.
source.add(Point.fromLngLat(-122.336641, 47.627631))

//Add a bubble layer.
map.layers.add(
    BubbleLayer(
        source,
        bubbleRadius(5f),
        bubbleColor("white"),
        bubbleStrokeColor("#4288f7"),
        bubbleStrokeWidth(6f)
    )
)

//Add a symbol layer to display text, hide the icon image.
map.layers.add(
    SymbolLayer(
        source,  //Hide the icon image.
        iconImage("none"),
        textField("Museum of History & Industry (MOHAI)"),
        textColor("#005995"),
        textOffset(arrayOf(0f, -2.2f))
    )
)

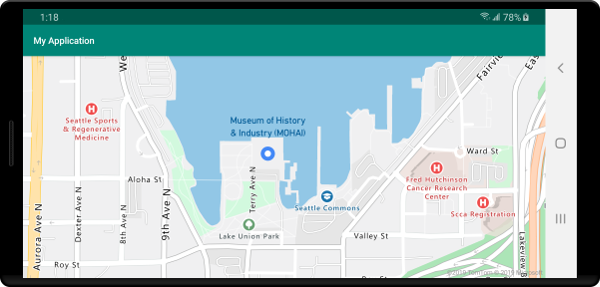

La capture d’écran suivante montre le code ci-dessus affichant un point dans un calque de bulles et une étiquette de texte pour le point avec un calque de symboles.

Carte avec point restitué à l’aide d’un calque de bulles et une étiquette de texte avec une couche de symboles
