Installer VMware HCX dans Azure VMware Solution

VMware HCX est une plateforme de mobilité d’applications conçue pour simplifier la migration des applications, rééquilibrer les charges de travail et optimiser la récupération d’urgence dans les centres de données et les clouds.

VMware HCX a deux services de composants : HCX Cloud Manager et HCX Connector. Ces composants fonctionnent ensemble pour les opérations VMware HCX.

Cet article vous présente comment installer et activer les composants VMware HCX Cloud Manager et VMware HCX Connector.

HcX Cloud Manager est généralement déployé en tant que destination (côté cloud), mais il peut également être utilisé comme source dans les déploiements cloud-à-cloud , parmi deux clouds privés Azure VMware Solution différents, par exemple. HCX Connector est déployé à la source (environnement local). Un lien de téléchargement est fourni pour le déploiement de l’appliance HCX Connector à partir de HCX Cloud Manager.

Cet article enseigne également comment effectuer les tâches suivantes :

  • Installez VMware HCX Cloud à travers le Portail Azure.
  • Téléchargez et déployez VMware HCX Connector localement.
  • Activez VMware HCX avec une clé de licence.

Après avoir déployé HCX, suivez les étapes suivantes recommandées.

Prérequis

Installer VMware HCX Cloud

  1. Dans votre cloud privé Azure VMware Solution, sélectionnez Gérer>Modules complémentaires.

  2. Sélectionnez Démarrage pour Mobilité des charges de travail HCX.

    Capture d’écran montrant le bouton de démarrage pour la mobilité des charges de travail VMware HCX.

  3. Si vous installez le module complémentaire HCX sur Azure VMware Solution dans un réseau virtuel Azure, procédez comme suit :

    1. Spécifiez un bloc d’adresses CIDR /24 unique pour la liaison montante et la gestion HCX. Ce bloc IP est utilisé pour la gestion des appliances service mesh et les interfaces de liaison montante HCX.

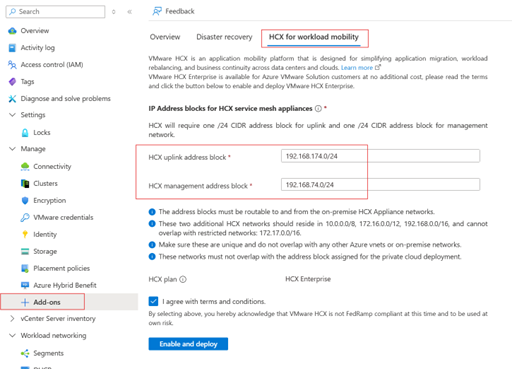

    Capture d’écran montrant comment installer le module complémentaire HCX sur une solution Azure VMware dans un réseau virtuel Azure.

  4. Cochez la case J’accepte les conditions générales ci-dessus, puis sélectionnez Installer.

    Une fois installé, vous devriez voir l’IP HCX Manager et les clés HCX requises pour le jumelage de sites de connecteurs locaux HCX dans l’onglet Migration à l’aide de HCX.

    Remarque

    Lors du lancement d’une paire de sites où la source est Azure VMware Solution dans un réseau virtuel Azure, vous pouvez utiliser l’adresse IP. Si vous devez utiliser le FQDN, ouvrez un cas auprès du support.

    Important

    Si vous ne voyez pas la clé HCX après l’installation, sélectionnez le bouton ADD pour générer la clé que vous pouvez ensuite utiliser pour le jumelage de sites.

    Capture d’écran montrant la migration à l’aide de l’onglet VMware HCX sous Connectivité.

Édition de licence VMware HCX

HCX offre différents services en fonction du type de licence installé avec le système. Advanced fournit des services de connectivité et de mobilité de base pour permettre des services d’interconnexion et de migration hybrides. HCX Enterprise offre plus de services que les licences standard. Certains de ces services incluent : les groupes de mobilité, les vMotion assistés par réplication (RAV), la mise en réseau optimisée pour la mobilité, la haute disponibilité de l’extension réseau, la migration assistée par le système d’exploitation, etc.

Remarque

VMware HCX Enterprise est disponible pour les clients Azure VMware Solution, sans coût supplémentaire.

  • HCX est désormais installé en tant qu’Entreprise pour toutes les nouvelles installations HCX dans la solution Azure VMware.

  • Les clients HCX Avancés existants peuvent effectuer une mise à niveau vers HCX Enterprise en utilisant le portail Azure. Procédez comme suit pour effectuer une mise à niveau vers HCX Enterprise en utilisant le portail Azure.

    1. Sous Gérer dans le volet de navigation gauche, sélectionnez Modules complémentaires, puis l’onglet Migration en utilisant HCX.

    2. Sélectionnez le bouton Mettre à niveau vers HCX Enterprise pour activer l’édition HCX Enterprise.

      Capture d’écran montrant la mise à niveau vers VMware HCX Enterprise en utilisant l’onglet VMware HCX sous Modules complémentaires.

    3. Confirmez la mise à jour vers l’édition HCX Enterprise en sélectionnant Oui.

      Capture d’écran montrant la conformation de la mise à jour vers VMware HCX Enterprise en utilisant l’onglet VMware HCX sous Modules complémentaires.

      Important

      Si vous avez mis à niveau VMware HCX d’avancé à Entreprise, activez les nouvelles fonctionnalités du profil de calcul et effectuez une resynchronisation dans le maillage de service pour sélectionner une nouvelle fonctionnalité comme, Replication Assisted vMotion (RAV).

    4. Modifiez le profil de calcul après la mise à niveau de HCX vers HCX Enterprise.

      1. Dans l’interface utilisateur HCX, sélectionnez Infrastructure>Interconnexion, puis sélectionnez Modifier.
      2. Sélectionnez les services que vous souhaitez activer, tels que Replication Assisted vMotion (RAV) et Migration assistée par le système d’exploitation, qui est disponible uniquement avec VMware HCX Enterprise.
      3. Sélectionnez Continuer, passez en revue les paramètres, puis sélectionnez Terminer pour créer le profil de calcul.

    5. Si le profil de calcul est utilisé dans les maillages de service, resynchroniser le maillage de service.

      1. Accédez à Interconnexion>Maillage de services.
      2. Sélectionnez Resynchroniser, puis vérifiez que les modifications apparaissent dans la configuration de Maille d'homologue de service.

  • La rétrogradation de HCX Édition Entreprise vers HCX Advanced est possible sans redéploiement.

    1. Vérifiez que vous avez rétabli un état de configuration HCX Advanced et que vous n’utilisez pas les fonctionnalités Enterprise.

    2. Si vous prévoyez de passer à une version antérieure, vérifiez qu’aucune migration n’est prévue et que des services Enterprise comme RAV et HCX MON, etc., sont utilisés. Ouvrez une demande de support pour demander de passer à une version antérieure.

Télécharger et déployer VMware HCX Connector localement

Suivez les étapes suivantes pour télécharger le fichier OVA du connecteur VMware HCX, puis déployez le connecteur VMware HCX sur votre vCenter Server local.

  1. Ouvrez une fenêtre de navigateur, connectez-vous au Gestionnaire HCX d’Azure VMware Solution à l’adresse https://x.x.x.9 sur le port 443, avec les informations d’identification de l’utilisateur cloudadmin@vsphere.local.

  2. Sous Administration>Mises à jour système, sélectionnez Demander le lien de téléchargement. Si la zone est grisée, attendez quelques secondes qu’elle génère un lien.

  3. Téléchargez ou recevez un lien pour le fichier OVA du connecteur VMware HCX que vous déployez sur votre vCenter Server local.

  4. Dans votre vCenter Server local, sélectionnez un modèle OVF pour déployer le connecteur VMware HCX sur votre cluster vSphere local.

  5. Accédez au fichier OVA que vous avez téléchargé, sélectionnez-le, puis sélectionnez Ouvrir.

    Capture d’écran de navigation vers un modèle OVF.

  6. Sélectionnez un nom et un emplacement, puis sélectionnez une ressource ou un cluster où déployer le connecteur VMware HCX. Ensuite, consultez les détails et les ressources nécessaires, puis sélectionnez Next (Suivant).

  7. Passez en revue les termes du contrat de licence, sélectionnez le stockage et le réseau requis, puis sélectionnez Suivant.

  8. Sélectionnez le segment de réseau de gestion VMware HCX que vous avez défini lors de l’état de planification. Sélectionnez ensuite Suivant.

  9. Dans Customize template (Personnaliser le modèle), entrez toutes les informations demandées, puis sélectionnez Next.

    Capture d’écran des zones de personnalisation d’un modèle.

  10. Vérifiez, puis sélectionnez Terminer pour déployer le fichier OVA du connecteur VMware HCX.

    Important

    Vous devez activer l’appliance virtuelle manuellement. Après la mise sous tension, patientez 10 à 15 minutes avant de passer à l’étape suivante.

Activer VMware HCX

Une fois que vous avez déployé le fichier OVA du connecteur VMware HCX en local et que vous avez démarré l’appliance, vous êtes prêt à l’activer. Tout d’abord, vous devez obtenir une clé de licence à partir du portail Azure VMware Solution, puis activez-la dans VMware HCX Manager. Puis, vous aurez besoin d’une clé pour chaque connecteur HCX local déployé.

  1. Dans votre cloud privé Azure VMware Solution, sélectionnez Gérer>Modules complémentaires>Migration au moyen de HCX. Copiez ensuite la clé d’activation.

    Capture d’écran montrant la clé d’activation.

  2. Connectez-vous au VMware HCX Manager sur site à https://HCXManagerIP:9443 avec les informations d’identification admin. Veillez à inclure le numéro de port 9443 avec l’adresse IP de VMware HCX Manager.

    Conseil

    Vous avez défini le mot de passe de l’utilisateur administrateur lors du déploiement du fichier OVA du Gestionnaire VMware HCX.

  3. Dans Licensing (Gestion des licences), entrez votre clé pour HCX Advanced Key (Clé HCX Advanced) et sélectionnez Activate.

    Important

    VMware HCX Manager doit avoir un accès Internet ouvert ou un proxy configuré.

  4. Dans Datacenter Location (Emplacement du centre de données), indiquez l’emplacement le plus proche pour l’installation du Gestionnaire de clouds VMware HCX en local. Sélectionnez Continuer.

  5. Dans System Name (Nom du système), modifiez ou acceptez le nom par défaut et sélectionnez Continue.

  6. Sélectionnez Yes, Continue (Oui, continuer).

  7. Dans Connecter votre vCenter, fournissez le nom de domaine complet ou l’adresse IP de votre serveur vCenter, ainsi que les informations d’identification appropriées, puis sélectionnez Continuer.

    Conseil

    Le serveur vCenter est l’emplacement où vous avez déployé le connecteur VMware HCX dans votre centre de données.

  8. Dans Configurer SSO/PSC, indiquez le nom de domaine complet ou l’adresse IP de votre instance Platform Services Controller (PSC), et sélectionnez Continuer.

    Remarque

    En règle générale, il s’agit du nom de domaine complet ou de l’adresse IP de votre vCenter Server.

  9. Vérifiez que les informations indiquées sont correctes, puis sélectionnez Restart (Redémarrer).

    Remarque

    Un certain délai s’écoulera après le redémarrage avant que vous soyez invité à passer à l’étape suivante.

Après le redémarrage des services, vous devez voir l’état de vCenter Server apparaître en vert dans l’écran qui s’affiche. vCenter Server et SSO doivent être dotés des paramètres de configuration appropriés : ceux-ci doivent être identiques à ceux de l’écran précédent.

Capture d’écran du tableau de bord avec l’état de vCenter Server vert.

Étapes suivantes

Passez au didacticiel suivant pour configurer le connecteur VMware HCX. Une fois que vous avez configuré le connecteur VMware HCX, vous disposez d’un environnement prêt pour la production, pour la création de machines virtuelles et pour la migration.
