Connecter HDInsight à votre réseau local

Article
06/15/2024

Découvrez comment connecter HDInsight à votre réseau local à l’aide de réseaux virtuels Azure et d’une passerelle VPN. Ce document fournit des informations de planification concernant :

l’utilisation de HDInsight dans un réseau virtuel Azure qui se connecte à votre réseau local ;
la configuration de la résolution de noms DNS entre le réseau virtuel et votre réseau local ;
la configuration de groupes de sécurité réseau pour restreindre l’accès Internet à HDInsight ;
les ports fournis par HDInsight sur le réseau virtuel.

Vue d’ensemble

Pour permettre à HDInsight et aux ressources du réseau joint de communiquer par nom, vous devez effectuer les actions suivantes :

Créez un réseau virtuel Azure.
créer un serveur DNS personnalisé dans le réseau virtuel Azure ;
configurer le réseau virtuel pour utiliser le serveur DNS personnalisé au lieu du programme de résolution récursive Azure par défaut ;
configurer le transfert entre le serveur DNS personnalisé et votre serveur DNS local.

Ces configurations déclenchent le comportement suivant :

Les demandes de noms de domaine complets (FQDN) qui ont le suffixe DNS pour le réseau virtuel sont transférées au serveur DNS personnalisé. Le serveur DNS personnalisé transfère ensuite ces demandes au programme de résolution récursive Azure qui retourne l’adresse IP.
Toutes les autres demandes sont transférées au serveur DNS local. Même les demandes de ressources Internet publiques telles que microsoft.com sont transférées au serveur DNS local pour la résolution de noms.

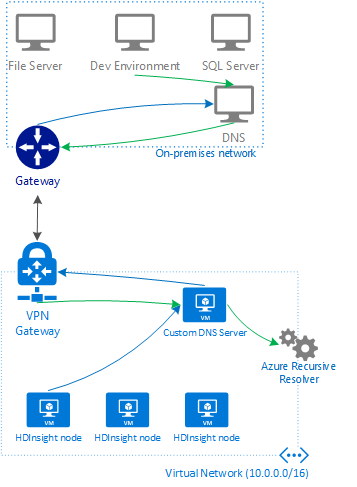

Dans le schéma suivant, les lignes vertes correspondent à des demandes de ressources qui se terminent par le suffixe DNS du réseau virtuel. Les lignes bleues correspondent à des demandes de ressources dans le réseau local ou sur l’Internet public.

Schéma illustrant la façon dont les demandes de DNS sont résolues dans la configuration.

Prérequis

Un client SSH. Pour plus d’informations, consultez Se connecter à HDInsight (Apache Hadoop) à l’aide de SSH.
Si vous utilisez PowerShell, vous aurez besoin du module AZ.
Si vous voulez utiliser Azure CLI et que vous ne l’avez pas encore installé, consultez Installer Azure CLI.

Créer la configuration du réseau virtuel

Pour découvrir comment créer un réseau virtuel Azure connecté à votre réseau local, consultez les documents suivants :

Créer un serveur DNS personnalisé

Important

Vous devez créer et configurer le serveur DNS avant d’installer HDInsight dans le réseau virtuel.

Ces étapes utilisent le portail Azure pour créer une machine virtuelle Azure. Pour d’autres manières de créer une machine virtuelle, consultez Créer une machine virtuelle avec Azure CLI et Créer une machine virtuelle avec Azure PowerShell. Pour créer une machine virtuelle Linux utilisant le logiciel DNS Bind, procédez comme suit :

Connectez-vous au portail Azure.

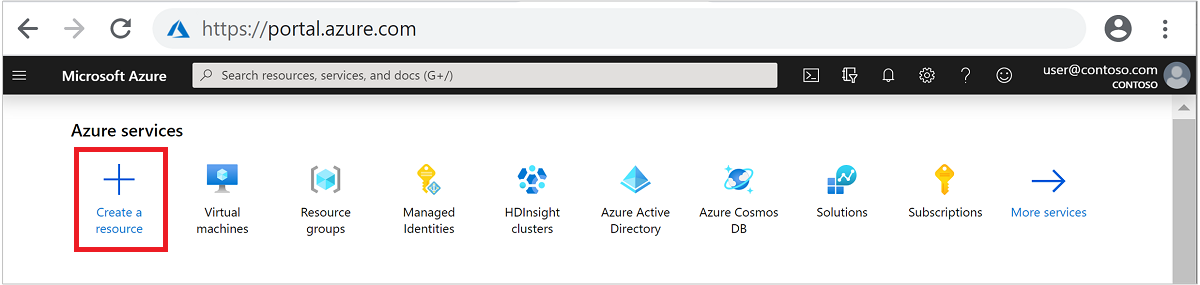

Dans le menu du haut, sélectionnez + Créer une ressource.
Sélectionnez Calcul>Machine virtuelle pour accéder à la page Créer une machine virtuelle.

Sous l’onglet De base, entrez les informations suivantes :

Champ	Valeur
Abonnement	sélectionnez votre abonnement approprié.
Resource group	Sélectionnez le groupe de ressources qui contient le réseau virtuel créé précédemment.
Nom de la machine virtuelle	Entrez un nom convivial qui identifie cette machine virtuelle. Cet exemple utilise DNSProxy.
Région	Sélectionnez la même région que celle du réseau virtuel créé précédemment. Certaines tailles de machine virtuelle ne sont pas disponibles dans toutes les régions.
Options de disponibilité	Sélectionnez votre niveau de disponibilité souhaité. Azure propose une gamme d’options pour gérer la disponibilité et la résilience de vos applications. Concevez l’architecture de votre solution pour utiliser des machines virtuelles répliquées dans des Zones de disponibilité ou des Groupes à haute disponibilité afin de protéger vos applications et données en cas de panne de centre de données ou d’événements de maintenance. Cet exemple utilise Aucune redondance d’infrastructure nécessaire.
Image	Laissez Ubuntu Server 18.04 LTS.
Type d'authentification	Mot de passe ou Clé publique SSH : méthode d’authentification pour le compte SSH. Nous recommandons d’utiliser des clés publiques, car elles sont plus sécurisées. Cet exemple utilise Mot de passe. Pour plus d’informations, consultez Créer et utiliser des clés SSH pour des machines virtuelles Linux.
Nom d'utilisateur	Entrez le nom d’administrateur pour la machine virtuelle. Cet exemple utilise sshuser.
Mot de passe ou clé publique SSH	Le champ disponible est déterminé par votre choix de Type d’authentification. Entrez la valeur appropriée.
Aucun port d’entrée public	Sélectionnez Autoriser les ports sélectionnés. Ensuite, sélectionnez SSH (22) dans la liste déroulante Sélectionner des ports d’entrée.

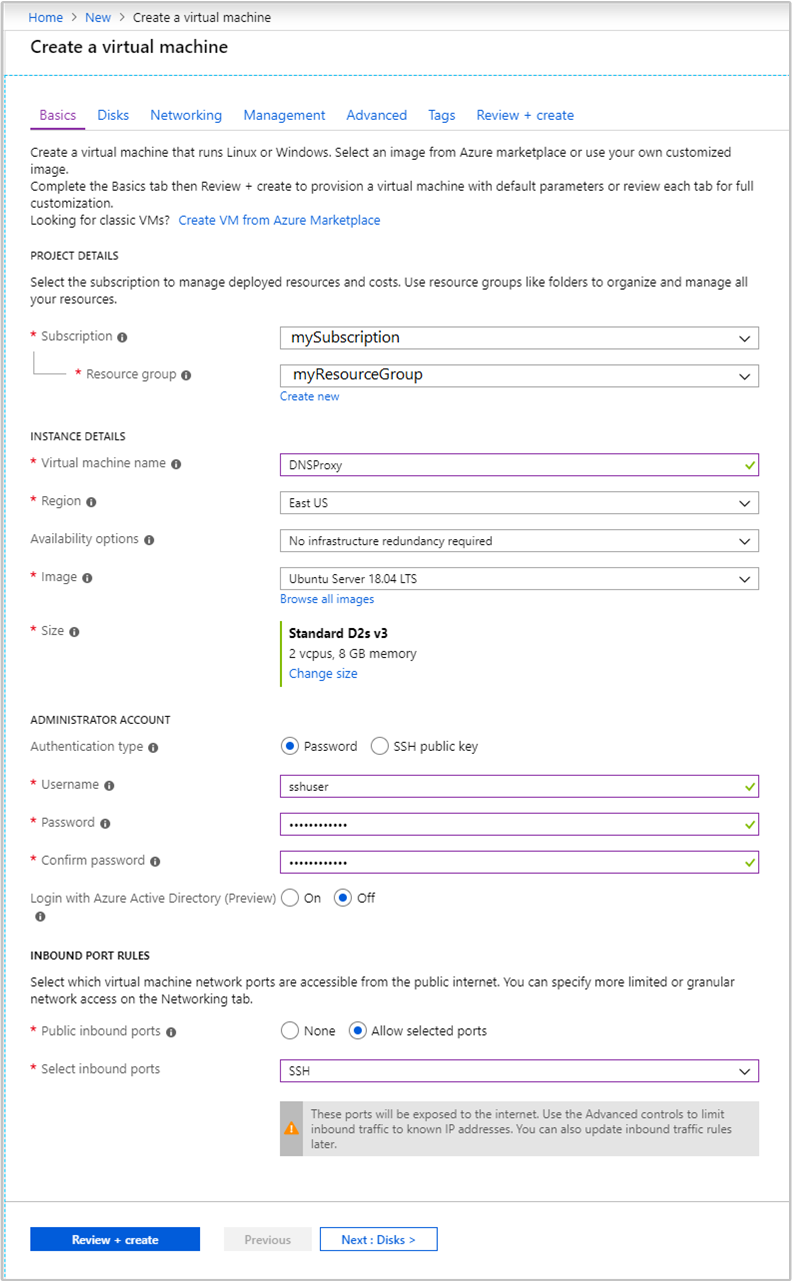

Configuration de base de machine virtuelle.

Conservez les valeurs par défaut des autres entrées, puis sélectionnez l’onglet Mise en réseau.

Sous l’onglet Mise en réseau, entrez les informations suivantes :

Champ	Valeur
Réseau virtuel	Sélectionnez le réseau virtuel que vous avez créé.
Subnet	Sélectionnez le sous-réseau par défaut pour le réseau virtuel que vous avez créé précédemment. Ne sélectionnez pas le sous-réseau utilisé par la passerelle VPN.
Adresse IP publique	Utilisez la valeur renseignée automatiquement.

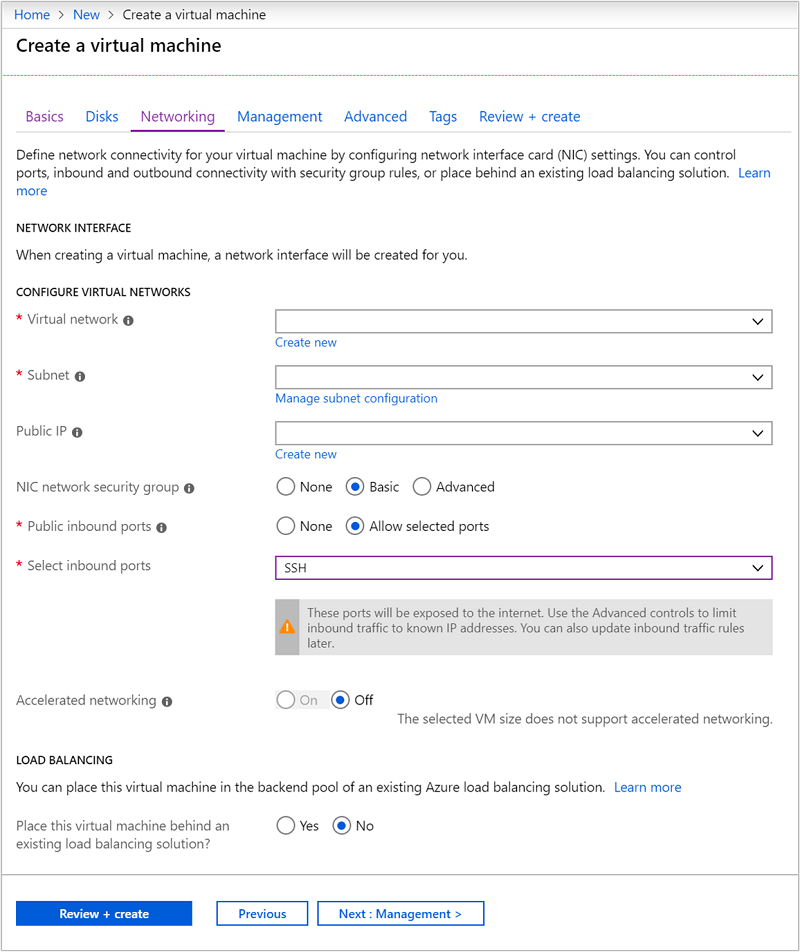

HDInsight – Paramètres de réseau virtuel.

Conservez les valeurs par défaut des autres entrées, puis sélectionnez l’onglet Vérifier + créer.

Sous l’onglet Vérifier + créer, sélectionnez Créer pour créer la machine virtuelle.

Passer en revue les adresses IP

Une fois la machine virtuelle créée, vous recevrez une notification Déploiement réussi avec un bouton Accéder à la ressource. Sélectionnez Accéder à la ressource pour accéder à votre nouvelle machine virtuelle. À partir de la vue par défaut de votre nouvelle machine virtuelle, effectuez les étapes suivantes pour identifier les adresses IP associées :

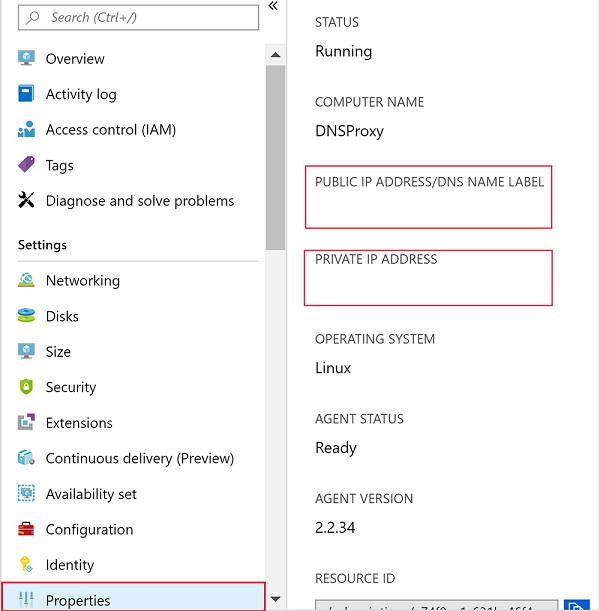

Sous Paramètres, sélectionnez Propriétés.
Notez les valeurs d’Adresse IP publique/étiquette du nom DNS et d’Adresse IP privée. Vous en aurez besoin plus tard.

Installer et configurer Bind (logiciel DNS)

Utilisez SSH pour vous connecter à l’adresse IP publique de la machine virtuelle. Remplacez sshuser par le compte d’utilisateur SSH que vous avez spécifié lors de la création de la machine virtuelle. L’exemple suivant établit une connexion à une machine virtuelle dont l’adresse IP est 40.68.254.142 :
```
ssh sshuser@40.68.254.142
```
Pour installer Bind, utilisez les commandes suivantes à partir de la session SSH :
```
sudo apt-get update -y
sudo apt-get install bind9 -y
```
Pour configurer Bind afin de transférer les demandes de résolution de noms à votre serveur DNS local, utilisez le texte suivant comme contenu du fichier /etc/bind/named.conf.options :
```
acl goodclients {
    10.0.0.0/16; # Replace with the IP address range of the virtual network
    10.1.0.0/16; # Replace with the IP address range of the on-premises network
    localhost;
    localnets;
};

options {
        directory "/var/cache/bind";

        recursion yes;

        allow-query { goodclients; };

        forwarders {
        192.168.0.1; # Replace with the IP address of the on-premises DNS server
        };

        dnssec-validation auto;

        auth-nxdomain no;    # conform to RFC1035
        listen-on { any; };
};
```
Important

Remplacez les valeurs de la section goodclients par la plage d’adresses IP du réseau virtuel et du réseau local. Cette section définit les adresses d’origine des demandes que ce serveur DNS accepte.

Remplacez l’entrée 192.168.0.1 dans la section forwarders par l’adresse IP de votre serveur DNS local. Cette entrée route les demandes DNS vers votre serveur DNS local pour la résolution.

Pour modifier ce fichier, utilisez la commande suivante :
```
sudo nano /etc/bind/named.conf.options
```
Pour enregistrer le fichier, appuyez sur Ctrl+X, O, puis Entrée.
À partir de la session SSH, utilisez la commande suivante :
```
hostname -f
```
Cette commande retourne une valeur semblable au texte suivant :
```
dnsproxy.icb0d0thtw0ebifqt0g1jycdxd.ex.internal.cloudapp.net
```
Le texte icb0d0thtw0ebifqt0g1jycdxd.ex.internal.cloudapp.net est le suffixe DNS de ce réseau virtuel. Enregistrez cette valeur, car vous en aurez besoin plus tard.
Pour configurer Bind afin de résoudre les noms DNS pour les ressources au sein du réseau virtuel, utilisez le texte suivant en tant que contenu du fichier /etc/bind/named.conf.local :
```
// Replace the following with the DNS suffix for your virtual network
zone "icb0d0thtw0ebifqt0g1jycdxd.ex.internal.cloudapp.net" {
    type forward;
    forwarders {168.63.129.16;}; # The Azure recursive resolver
};
```
Important

Vous devez remplacer icb0d0thtw0ebifqt0g1jycdxd.ex.internal.cloudapp.net par le suffixe DNS que vous avez récupéré précédemment.

Pour modifier ce fichier, utilisez la commande suivante :
```
sudo nano /etc/bind/named.conf.local
```
Pour enregistrer le fichier, appuyez sur Ctrl+X, O, puis Entrée.
Pour démarrer Bind, utilisez la commande suivante :
```
sudo service bind9 restart
```
Pour vérifier que Bind peut résoudre les noms de ressources de votre réseau local, utilisez les commandes suivantes :
```
sudo apt install dnsutils
nslookup dns.mynetwork.net 10.0.0.4
```
Important

Remplacez dns.mynetwork.net par le nom de domaine complet (FQDN) d’une ressource de votre réseau local.

Remplacez 10.0.0.4 par l’adresse IP interne de votre serveur DNS personnalisé dans le réseau virtuel.

La réponse est similaire au texte suivant :
```
Server:         10.0.0.4
Address:        10.0.0.4#53

Non-authoritative answer:
Name:   dns.mynetwork.net
Address: 192.168.0.4
```

Configurer le réseau virtuel pour qu’il utilise le serveur DNS personnalisé

Pour configurer le réseau virtuel afin d’utiliser le serveur DNS personnalisé au lieu du programme de résolution récursive Azure, effectuez les étapes suivantes dans le portail Azure :

Dans le menu gauche, accédez à Tous les services>Mise en réseau>Réseaux virtuels.
Sélectionnez votre réseau virtuel dans la liste afin d’ouvrir la vue par défaut de votre réseau virtuel.

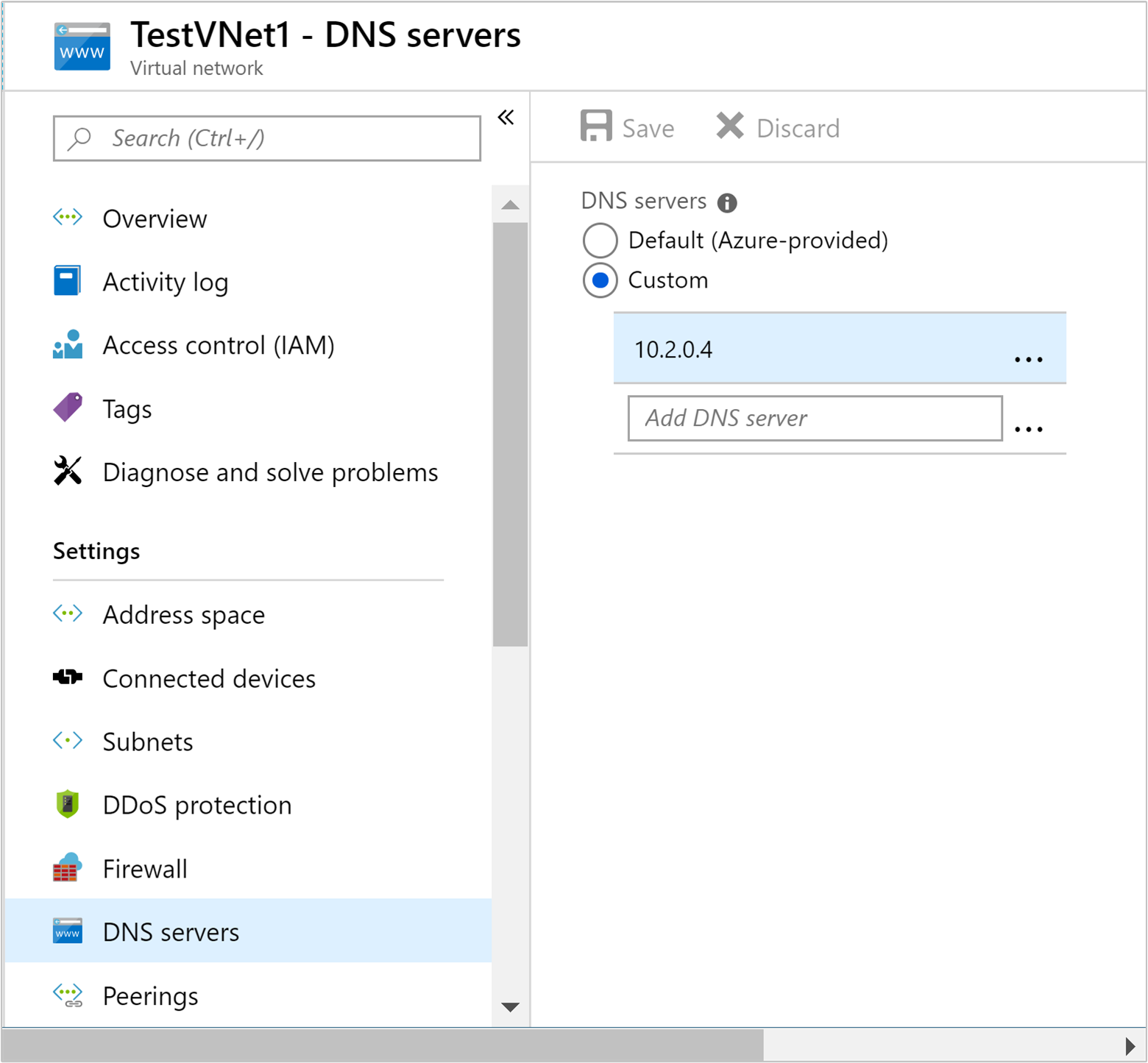

Dans la vue par défaut, sous Paramètres, sélectionnez Serveurs DNS.
Sélectionnez Personnalisé, puis entrez l’adresse IP privée du serveur DNS personnalisé.
Cliquez sur Enregistrer.

Configurer le serveur DNS local

Dans la section précédente, vous avez configuré le serveur DNS personnalisé de façon à transférer les demandes au serveur DNS local. Ensuite, vous devez configurer le serveur DNS local pour transférer les demandes au serveur DNS personnalisé.

Pour savoir comment configurer votre serveur DNS, consultez la documentation relative au logiciel de votre serveur DNS. Recherchez la procédure à suivre pour configurer un redirecteur conditionnel.

Un redirecteur conditionnel transfère uniquement les demandes relatives à un suffixe DNS spécifique. En l’occurrence, vous devez configurer un redirecteur pour le suffixe DNS du réseau virtuel. Les demandes relatives à ce suffixe doivent être transmises à l’adresse IP du serveur DNS personnalisé.

Le texte suivant est un exemple de configuration de redirecteur conditionnel pour le logiciel DNS Bind :

zone "icb0d0thtw0ebifqt0g1jycdxd.ex.internal.cloudapp.net" {
    type forward;
    forwarders {10.0.0.4;}; # The custom DNS server's internal IP address
};

Pour plus d’informations sur l’utilisation de DNS sur Windows Server 2016, consultez la documentation Add-DnsServerConditionalForwarderZone.

Une fois que vous avez configuré le serveur DNS local, vous pouvez utiliser nslookup à partir du réseau local pour vérifier que vous pouvez résoudre les noms dans le réseau virtuel. Par exemple :

nslookup dnsproxy.icb0d0thtw0ebifqt0g1jycdxd.ex.internal.cloudapp.net 196.168.0.4

Cet exemple utilise le serveur DNS local à l’adresse 196.168.0.4 pour résoudre le nom du serveur DNS personnalisé. Remplacez l’adresse IP par celle du serveur DNS local. Remplacez l’adresse dnsproxy par le nom de domaine complet (FQDN) du serveur DNS personnalisé.

Facultatif : contrôler le trafic réseau

Vous pouvez utiliser des groupes de sécurité réseau (NSG) ou des routages définis par l’utilisateur (UDR) pour contrôler le trafic réseau. Les groupes de sécurité réseau permettent de filtrer le trafic entrant et sortant, ainsi que d’autoriser ou refuser le trafic. Les routages définis par l’utilisateur vous permettent de contrôler le flux du trafic entre les ressources du réseau virtuel, Internet et le réseau local.

Avertissement

HDInsight requiert un accès entrant en provenance d’adresses IP spécifiques dans le cloud Azure, et un accès sortant non restreint. Lorsque vous utilisez des groupes de sécurité réseau ou des routages définis par l’utilisateur pour contrôler le trafic, procédez comme suit :

Recherchez les adresses IP de l’emplacement contenant votre réseau virtuel. Pour obtenir la liste des adresses IP requises par emplacement, consultez Adresses IP requises.
Pour les adresses IP identifiées à l’étape 1, autorisez le trafic entrant à partir de ces adresses.
- Si vous utilisez NSG : autorisez le trafic entrant sur le port 443 pour les adresses IP.
- Si vous utilisez UDR : définissez le type Tronçon suivant de l’itinéraire sur Internet pour les adresses IP.

Pour un exemple d’utilisation d’Azure PowerShell ou d’Azure CLI afin de créer des groupes de sécurité réseau, consultez Étendre HDInsight avec des réseaux virtuels Azure.

Créer le cluster HDInsight

Avertissement

Vous devez configurer le serveur DNS personnalisé avant d’installer HDInsight sur le réseau virtuel.

Pour créer un cluster HDInsight, procédez de la manière décrite dans Créer un cluster HDInsight à l’aide du portail Azure.

Avertissement

Lors de la création du cluster, vous devez choisir l’emplacement contenant votre réseau virtuel.
Dans les Paramètres avancés de la configuration, vous devez sélectionner le réseau virtuel et le sous-réseau que vous avez créés précédemment.

Connexion à HDInsight

L’essentiel de la documentation relative à HDInsight part du principe que vous avez accès au cluster via Internet. Par exemple, vous devez pouvoir vous connecter au cluster à l’adresse https://CLUSTERNAME.azurehdinsight.net. Cette adresse utilise la passerelle publique qui n’est pas disponible si vous avez utilisé des groupes de sécurité réseau ou des itinéraires définis par l’utilisateur pour restreindre l’accès à partir d’Internet.

Certains documents font également référence à headnodehost lors de la connexion au cluster à partir d’une session SSH. Cette adresse est uniquement disponible à partir des nœuds d’un cluster, et elle n’est pas utilisable sur les clients connectés au réseau virtuel.

Pour vous connecter directement à HDInsight par le biais du réseau virtuel, procédez comme suit :

Pour découvrir les noms de domaine complets (FQDN) internes des nœuds de cluster HDInsight, utilisez l’une des méthodes suivantes :

$resourceGroupName = "The resource group that contains the virtual network used with HDInsight"

$clusterNICs = Get-AzNetworkInterface -ResourceGroupName $resourceGroupName | where-object {$_.Name -like "*node*"}

$nodes = @()
foreach($nic in $clusterNICs) {
    $node = new-object System.Object
    $node | add-member -MemberType NoteProperty -name "Type" -value $nic.Name.Split('-')[1]
    $node | add-member -MemberType NoteProperty -name "InternalIP" -value $nic.IpConfigurations.PrivateIpAddress
    $node | add-member -MemberType NoteProperty -name "InternalFQDN" -value $nic.DnsSettings.InternalFqdn
    $nodes += $node
}
$nodes | sort-object Type

az network nic list --resource-group <resourcegroupname> --output table --query "[?contains(name,'node')].{NICname:name,InternalIP:ipConfigurations[0].privateIpAddress,InternalFQDN:dnsSettings.internalFqdn}"

Pour déterminer le port sur lequel un service est disponible, consultez Ports utilisés par les services Apache Hadoop dans HDInsight.

Important

Certains services hébergés sur les nœuds principaux ne sont actifs que sur un seul nœud à la fois. Si vous tentez d’accéder à un service sur un nœud principal et que l’opération échoue, basculez vers l’autre nœud principal.

Par exemple, Apache Ambari n’est actif que sur un nœud principal à la fois. Si vous tentez d’accéder à Ambari sur un nœud principal et recevez une erreur 404, cela signifie qu’Ambari s’exécute sur l’autre nœud principal.

Étapes suivantes

Pour plus d’informations sur l’utilisation de HDInsight sur un réseau virtuel, consultez Planifier un déploiement de réseau virtuel pour des clusters Azure HDInsight.
Pour plus d’informations sur les réseaux virtuels Azure, voir Vue d'ensemble de Réseau virtuel Azure.
Pour plus d’informations sur les groupes de sécurité réseau, consultez Groupes de sécurité réseau.
Pour plus d’informations sur les routages par l’utilisateur, consultez Routage définis par l’utilisateur et transfert IP.
