Comment surveiller le taux de paquets entrants et sortants de l'interface pour les périphériques de la structure du réseau

Dans le domaine de la gestion de réseau, la surveillance du débit de paquets d'entrée et de sortie de l'interface est cruciale pour assurer une performance optimale du réseau et dépanner les problèmes potentiels. Ce guide vous explique les étapes à suivre pour accéder à ces mesures et les analyser pour tous les périphériques de la structure du réseau à l'aide du Portail Microsoft Azure.

Étape 1 : accéder au Portail Azure

Connectez-vous au portail Azure.

Étape 2 : choisir le type de ressource et l’abonnement

  • Une fois connecté, vous arrivez sur le tableau de bord du Portail Microsoft Azure.

  • Utilisez la barre de recherche en haut de la page et tapez « Moniteur », puis sélectionnez-le dans les résultats de la recherche.

  • Dans la page Moniteur, recherchez et cliquez sur « Métriques ».

  • Dans le panneau Métriques, utilisez la barre de recherche pour trouver et sélectionner rapidement l'abonnement approprié et définissez le type de ressource dans les menus déroulants en haut de la page.

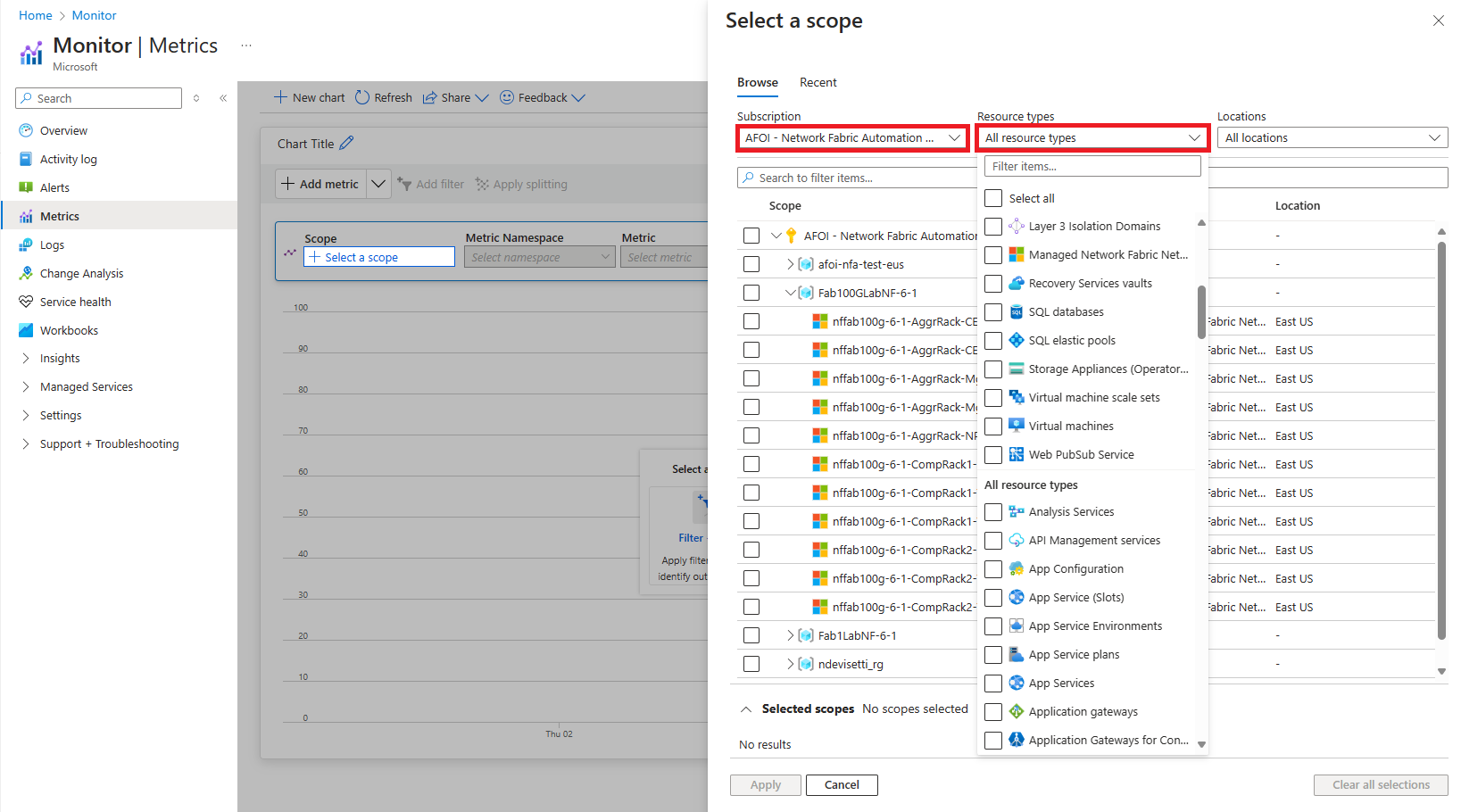

    Capture d’écran du Portail Microsoft Azure montrant l’étendue et le type de ressource.

Étape 3 : sélectionner les appareils de structure réseau

Après avoir choisi votre abonnement et votre type de ressource préférés, vous devez ensuite vous concentrer sur le choix de l’appareil réseau particulier que vous souhaitez surveiller. Vous pouvez également choisir le groupe de ressources pour y inclure tous les appareils réseau.

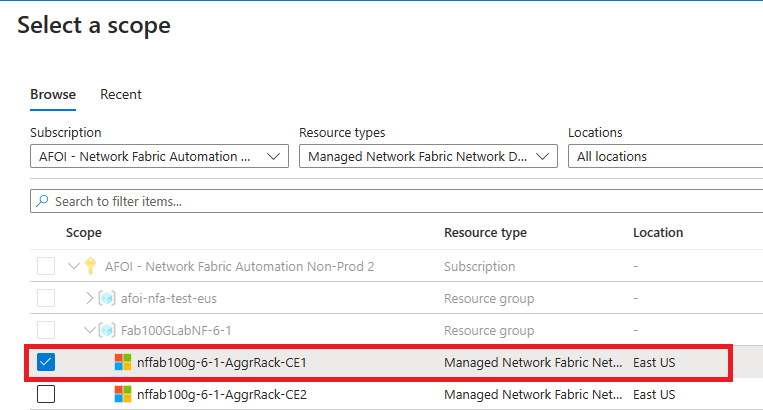

Capture d’écran du Portail Microsoft Azure montrant la liste des types de ressources.

Étape 4 : afficher la métrique de taux de paquets entrants et sortants

  • Après avoir localisé l’appareil de réseau souhaité, cliquez dessus pour ouvrir sa page de surveillance.

  • Dans la page de surveillance, accédez à l’onglet « Métriques ».

  • Dans la liste des métriques disponibles, vous pouvez sélectionner la métrique « En taux de paquets » ou « Taux de paquets sortants », selon celle que vous souhaitez surveiller.

    Paquets en entrée sur l’interface

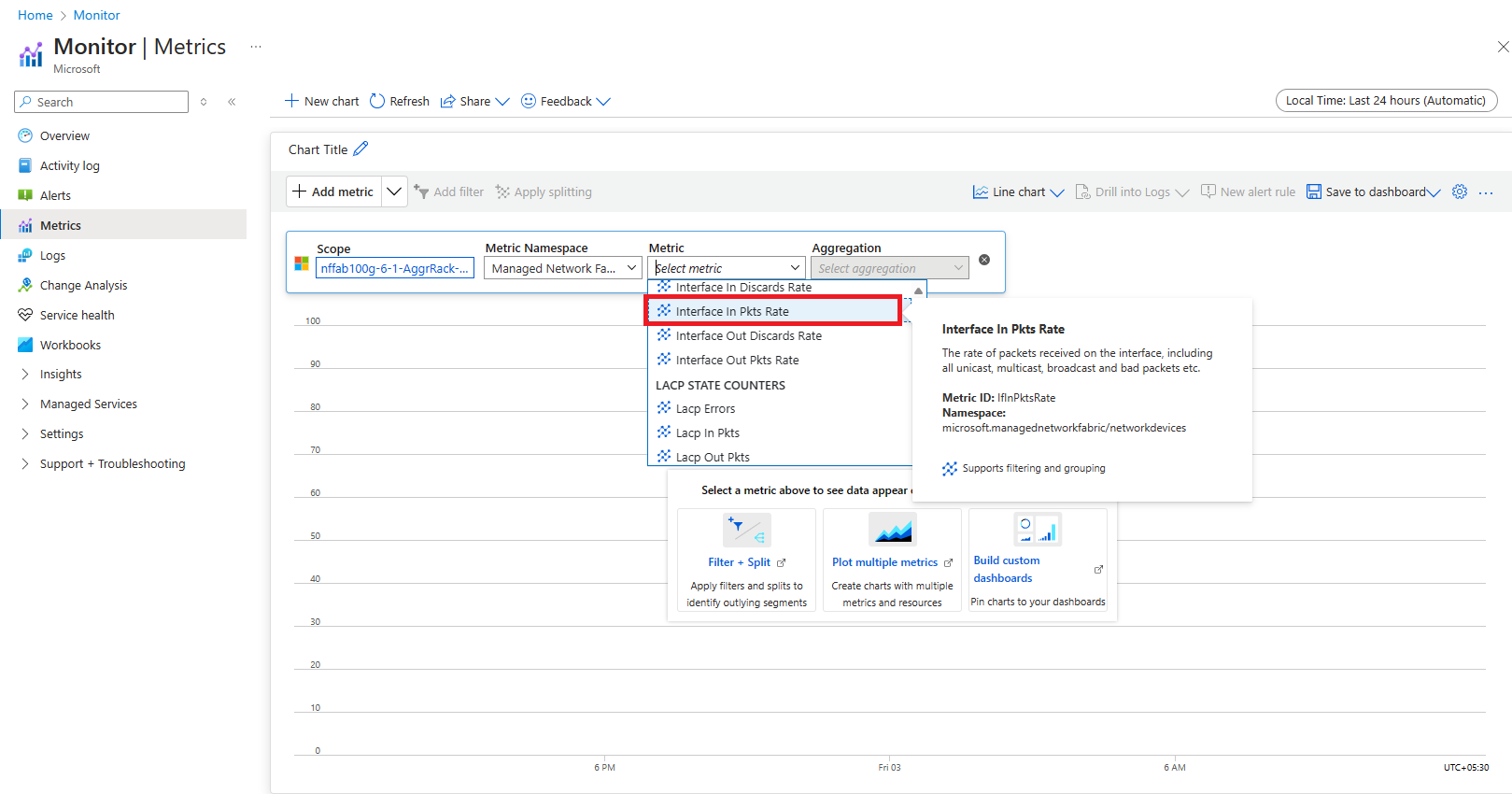

    Capture d’écran du Portail Microsoft Azure montrant l’interface dans le graphique métrique du taux de paquets.

    Paquets en sortie sur l’interface

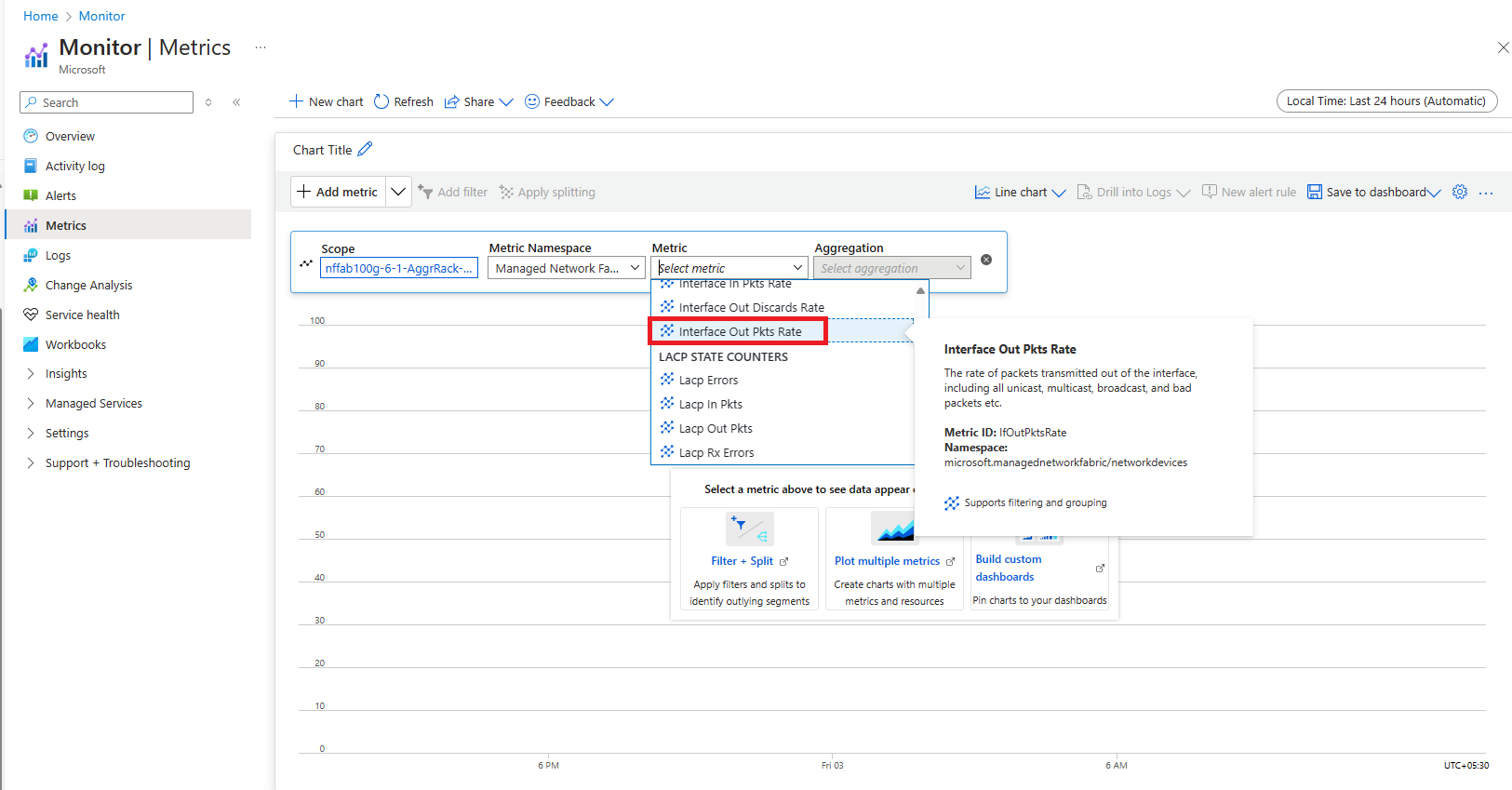

    Capture d’écran du Portail Microsoft Azure montrant l’interface hors du graphique métrique du taux de paquets.

  • Le diagramme métrique affiche le taux de paquets au fil du temps, généralement capturé à des intervalles de 5 minutes.

  • Vous pouvez ajuster l'intervalle de temps à l'aide du sélecteur de temps situé dans le coin supérieur droit du graphique pour afficher des données historiques.

Étape 5 : analyser les métriques

Présentation des paquets entrants et sortants :

  • Dans le taux de paquets : cette métrique fait référence au taux auquel l’interface réseau a reçu des paquets. Il mesure essentiellement le flux de paquets de données entrant dans l’appareil.

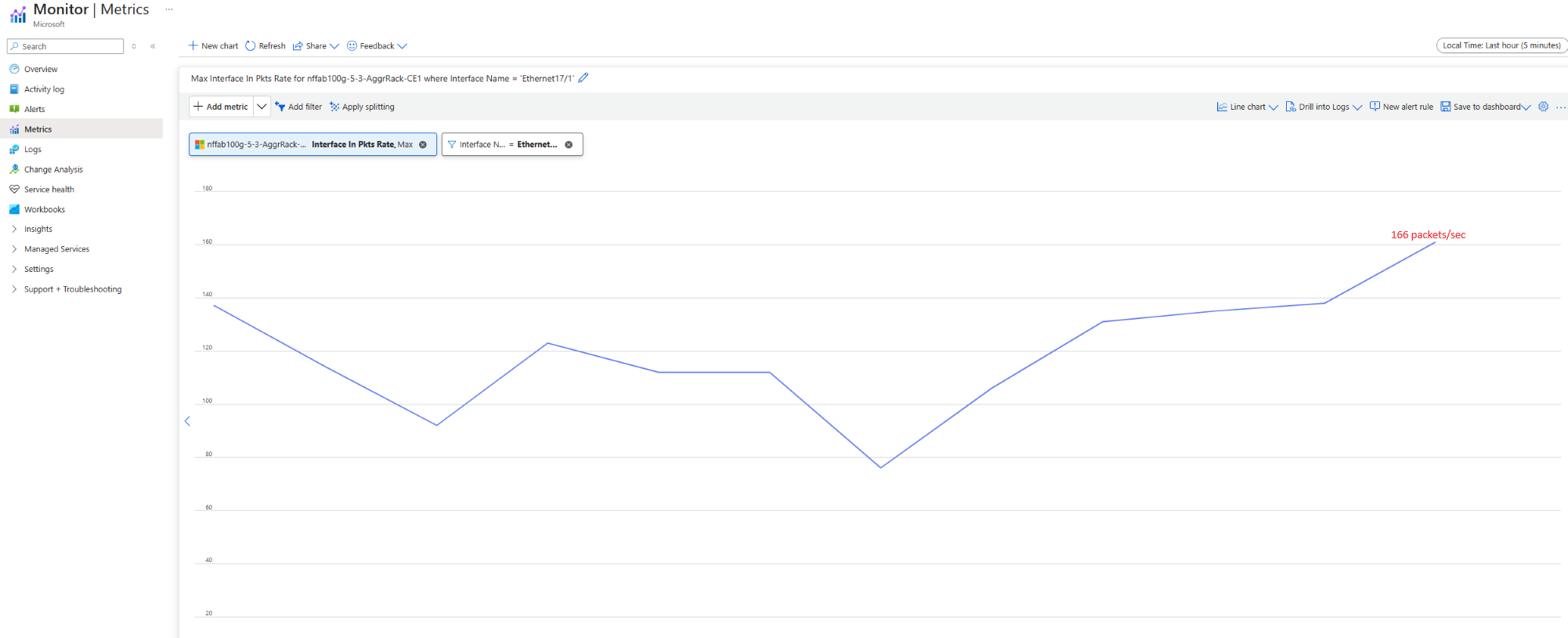

    Capture d’écran du Portail Microsoft Azure montrant l’interface moyenne dans le graphique métrique du taux de paquets.

  • Vous trouverez ci-dessous l’équivalent exécuter la commande show sur l’appareil pour récupérer le taux de paquets « In » et « Out » de l’interface.

    show int eth17/1

    Ethernet17/1 is up, line protocol is up (connected)
Hardware is Ethernet, address is c4ca.2b69.bcc7
Description: "AR-CE1:Et17/1 to CR1-TOR1-Port31"
Internet address is 10.100.12.1/31
Broadcast address is 255.255.255.255
IPv6 link-local address is fe80::c6ca:2bff:fe69:bcc7/64
IPv6 global unicast address(es):
  fda0:d59c:df06:c::1, subnet is fda0:d59c:df06:c::/127
IP MTU 9214 bytes, Ethernet MRU 10240 bytes, BW 100000000 kbit
Full-duplex, 100Gb/s, auto negotiation: off, uni-link: disabled
Up 39 days, 14 hours, 26 minutes, 33 seconds
Loopback Mode : None
2 link status changes since last clear
Last clearing of "show interface" counters 39 days, 14:39:49 ago
5 minutes input rate 1.62 Mbps (0.0% with framing overhead), **166 packets/sec**
5 minutes output rate 215 kbps (0.0% with framing overhead), 86 packets/sec
   453326486 packets input, 522128942184 bytes
   Received 18 broadcasts, 119342 multicast
   0 runts, 0 giants
   0 input errors, 0 CRC, 0 alignment, 0 symbol, 0 input discards
   0 PAUSE input
   239392039 packets output, 127348527379 bytes
   Sent 16 broadcasts, 119510 multicast
   0 output errors, 0 collisions
   0 late collision, 0 deferred, 0 output discards
   0 PAUSE output

  • Débit de paquets sortants : à l’inverse, l’interface réseau a envoyé des paquets à la vitesse mesurée par cette métrique. Il indique le flux de paquets de données sortants de l’appareil vers d’autres destinations du réseau.

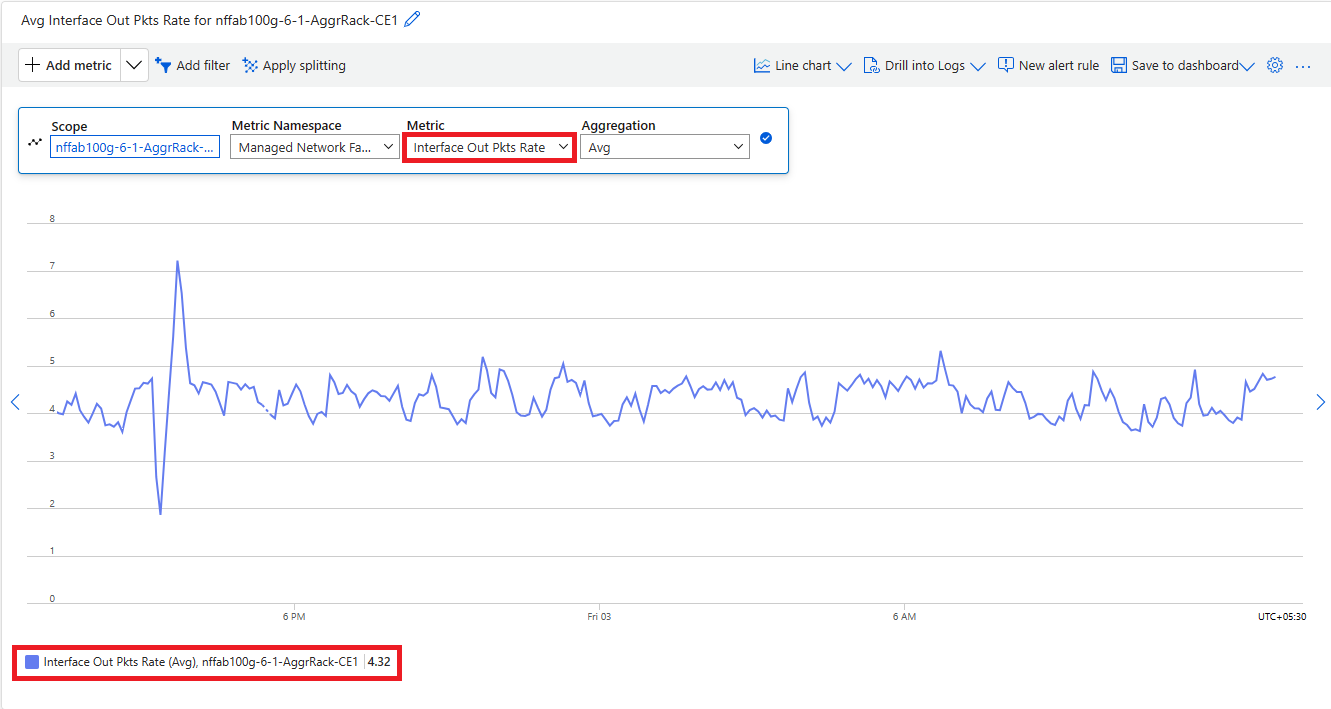

    Capture d’écran du Portail Microsoft Azure montrant l’interface moyenne hors du graphique métrique du taux de paquets.

  • Analysez la tendance du taux de paquets dans le temps.

  • Recherchez des pics ou des creux inhabituels dans le graphique, qui pourraient indiquer des problèmes potentiels tels que la congestion du réseau ou la perte de paquets.

  • Comparez le taux de paquets entrants et le taux de paquets sortants pour évaluer le flux de trafic global du réseau.
