Principaux composants d’un réseau mobile privé
Cet article présente les composants physiques clés d’un réseau mobile privé déployé via Azure Private 5G Core. Il détaille également les ressources que vous allez utiliser pour gérer le réseau mobile privé via Azure.
Chaque réseau mobile privé contient un ou plusieurs sites. Un site est un emplacement d’entreprise physique (par exemple, l’usine à Chicago de Contoso Corporation) qui fournira une couverture pour les équipements utilisateur (les UE). Le diagramme suivant montre les principaux composants d’un site.
Chaque site contient un appareil Azure Stack Edge qui héberge une instance Packet Core, déployée à l’aide d’Azure Private 5G Core. Chaque instance Packet Core est une implémentation cloud native de 5G Next Generation Core (5G NGC ou 5GC), reposant sur les normes 3GPP.
Lorsque vous ajoutez un site à votre réseau mobile privé, vous créez un cluster Kubernetes sur l’appareil Azure Stack Edge. Cela sert de plateforme pour l’instance Packet Core.
Chaque instance Packet Core se connecte à un réseau d’accès radio (RAN) pour fournir une couverture aux UE. Vous obtenez votre RAN d’une source tierce.
Ressources Azure Private 5G Core

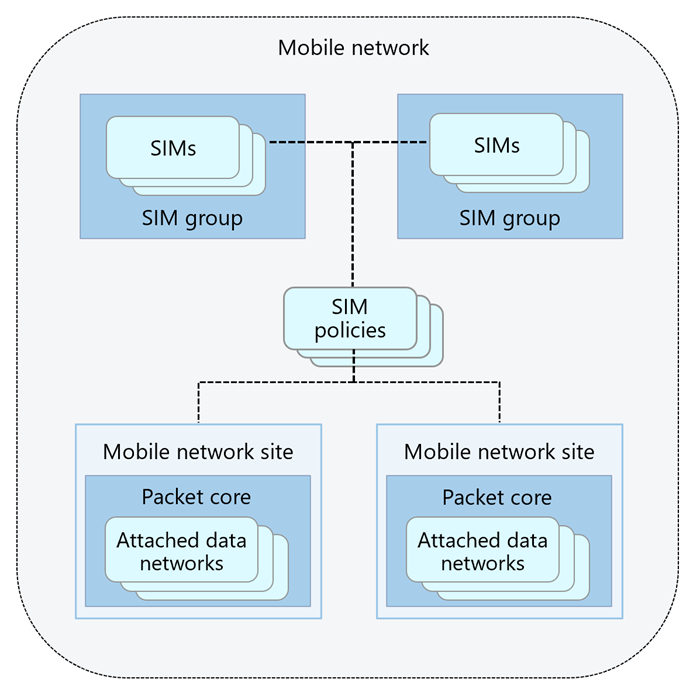

Le diagramme suivant montre les ressources clés que vous allez utiliser pour gérer votre réseau mobile privé via Azure.
La ressource Réseau mobile représente votre réseau mobile privé dans son ensemble.
Chaque ressource SIM représente une SIM physique ou une SIM virtuelle (une eSIM). Les SIM physiques et les eSIM sont utilisées par les UE qui seront pris en charge par le réseau mobile privé.
Les ressources du groupe de SIM servent de conteneurs pour les ressources SIM et vous permettent de trier les SIM en catégories pour faciliter la gestion. Chaque SIM doit être membre d’un groupe de SIM, mais ne peut pas appartenir à plusieurs groupes. Si vous ne disposez que d’un petit nombre de cartes SIM, vous pouvez les ajouter au même groupe. Vous pouvez également créer plusieurs groupes afin de classer vos cartes SIM. Par exemple, vous pouvez classer vos cartes SIM en fonction de leur utilisation (par exemple, les cartes SIM utilisées par des types d’appareils spécifiques comme les appareils photo ou les téléphones portables), ou en fonction de leur emplacement local.
Les ressources Stratégie SIM sont un composant clé du contrôle de stratégie personnalisable d’Azure Private 5G Core, qui vous permet d’assurer une gestion flexible du trafic. Vous pouvez déterminer avec précision de quelle façon votre instance Packet Core applique des caractéristiques de qualité de service (QoS) aux flux de données de service (les SDF) pour répondre aux besoins de votre déploiement. Vous pouvez également utiliser le contrôle de stratégie pour bloquer ou limiter certains flux.
Chaque stratégie SIM définit un ensemble de stratégies et de paramètres d’interopérabilité. Vous devrez affecter une stratégie SIM à une SIM pour que l’UE utilisant cette SIM puisse ensuite accéder au réseau mobile privé.
Une stratégie SIM référence également un ou plusieurs services. Chaque service est une représentation d’un ensemble de caractéristiques de QoS que vous souhaitez offrir aux UE sur les SDF qui correspondent à des propriétés particulières, telles que leur destination ou le protocole utilisé. Vous pouvez aussi utiliser des services pour limiter ou bloquer des SDF particuliers en fonction de ces propriétés.
Le réseau mobile privé physique peut être segmenté en plusieurs tranches de réseau virtuel , fournissant des réseaux de bout en bout isolés qui peuvent être personnalisés pour différentes exigences de bande passante et de latence. Vous pouvez choisir la tranche réseau que vous souhaitez que des UE spécifiques utilisent en l’affectant à leur stratégie SIM.
Pour plus d’informations sur le contrôle de stratégie, consultez Contrôle de stratégie.
Les ressources Site réseau mobile et Packet Core vous permettent de gérer les sites de votre réseau mobile privé ainsi que les instances Packet Core qui s’y exécutent.
Chaque ressource Réseau de données attaché vous permet de gérer la façon dont l’instance Packet Core associée se connecte au réseau de données correspondant. Vous pouvez attacher jusqu’à dix réseaux de données à une instance de base de paquets.
Étant donné que chaque réseau de données peut être configuré indépendamment, vous pouvez provisionner des réseaux de données distincts pour servir différents groupes d’applications et d’équipement utilisateur (UE). Par exemple, vous pouvez utiliser des réseaux de données distincts pour les applications de personne à personne, de machine à machine et de périphérie dans un même site.
