Surveiller le serveur de routage Azure avec Azure Monitor

Azure Route Server fournit des fonctionnalités de supervision complètes via Azure Monitor, ce qui vous permet de suivre les performances, de surveiller la connectivité d’homologue BGP et d’analyser la propagation de routage. Cet article explique comment accéder aux métriques du serveur de routage et les interpréter pour maintenir des performances réseau optimales.

Azure Monitor fournit une supervision centralisée pour tous les services Azure, notamment les métriques en temps réel, les fonctionnalités d’alerte et les insights de diagnostic pour votre déploiement de serveur de routage.

Remarque

Les métriques classiques sont déconseillées et non recommandées pour la surveillance du serveur de routage. Utilisez les métriques Azure Monitor pour une expérience optimale.

Prérequis

Avant de commencer à surveiller votre serveur de routage, vérifiez que vous disposez des points suivants :

  • Compte Azure avec un abonnement actif. Créez un compte gratuitement.
  • Déploiement existant d’Azure Route Server. Si vous devez créer un serveur de routage, consultez Créer et configurer azure Route Server.
  • Autorisations appropriées pour afficher les métriques dans le portail Azure (rôle Lecteur de surveillance ou version ultérieure).

Accéder aux métriques du Route Server

Pour afficher les métriques azure Route Server dans le portail Azure :

  1. Connectez-vous au portail Azure.

  2. Accédez à votre ressource Route Server.

  3. Dans le volet de navigation gauche, sous Surveillance, sélectionnez Métriques.

  4. Dans l’Explorateur de métriques, sélectionnez une métrique dans la liste déroulante Métriques . L’agrégation par défaut s’applique automatiquement en fonction du type de métrique.

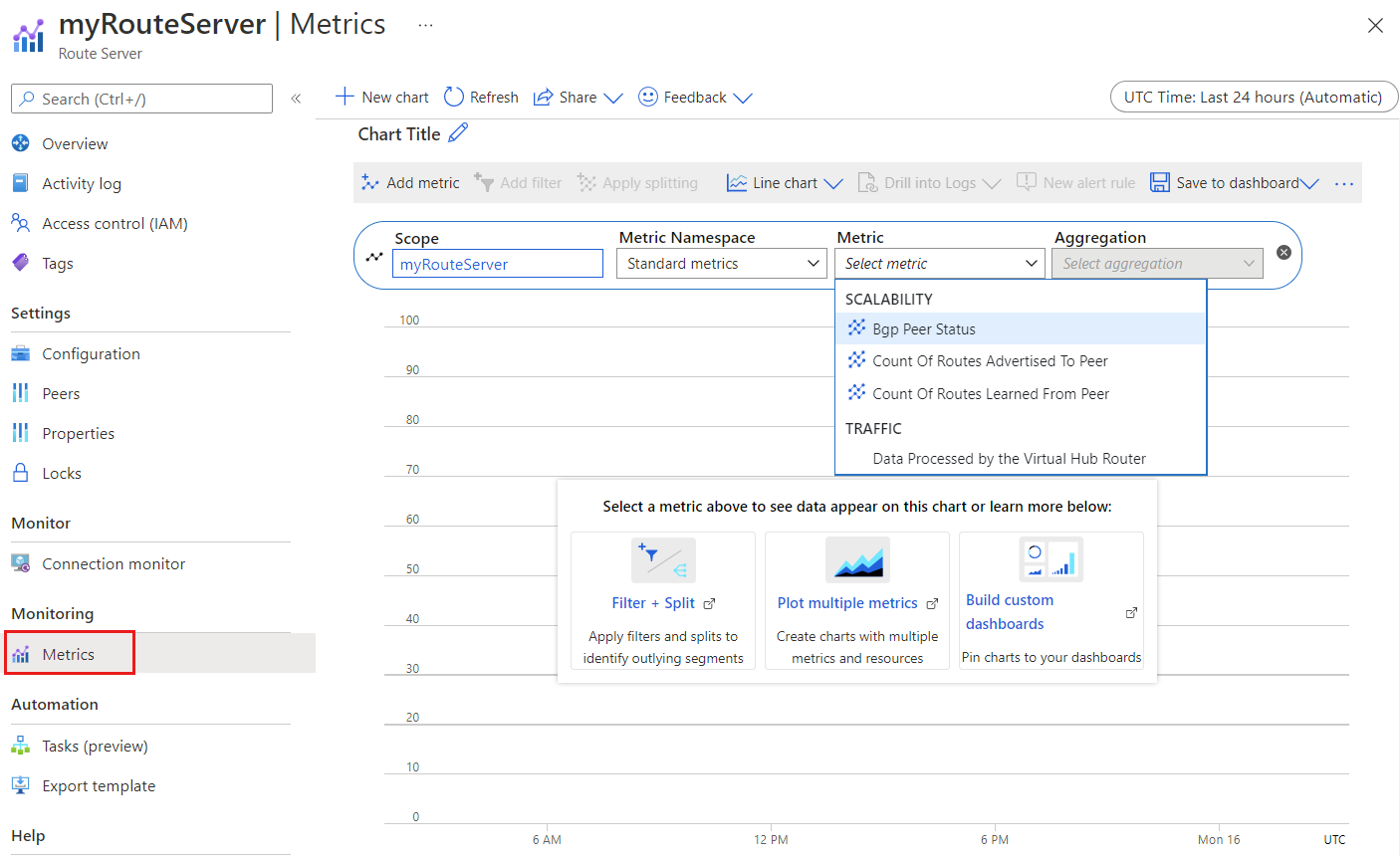

    Capture d’écran montrant les métriques Route Server dans le portail Azure.

Important

Pour obtenir des résultats optimaux lors de l'affichage des métriques de Route Server, sélectionnez une granularité de 5 minutes ou plus dans le sélecteur de temps.

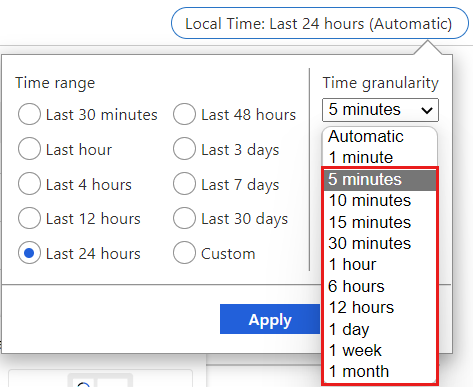

Capture d’écran montrant les options de granularité temporelle pour les métriques route Server.

Présentation des types d’agrégation

Azure Monitor Metrics Explorer prend en charge plusieurs types d’agrégation pour l’analyse des données. Chaque métrique de serveur de routage utilise un type d’agrégation recommandé pour obtenir des insights précis :

  • Somme : total de toutes les valeurs capturées pendant l’intervalle d’agrégation
  • Nombre : nombre de mesures capturées pendant l’intervalle d’agrégation
  • Moyenne : moyenne de toutes les valeurs de métrique capturées pendant l’intervalle d’agrégation
  • Minimum : la plus petite valeur capturée pendant l’intervalle d’agrégation
  • Maximum : valeur la plus élevée capturée pendant l’intervalle d’agrégation

Pour plus d’informations sur les types d’agrégation, consultez Agrégation dans les graphiques de métriques Azure Monitor.

Métriques disponibles

Le tableau suivant décrit les métriques disponibles pour la surveillance du serveur de routage Azure :

Métrique Catégorie Unité Type d’agrégation Descriptif Taille Exportable par le biais des paramètres de diagnostic ?
État du pair BGP Extensibilité Nombre Maximale Disponibilité BGP du Serveur de routes vers l’homologue Adresse IP de l’homologue BGP, type d’homologue BGP, instance du Serveur de routes Oui
Nombre d’itinéraires publiés pour l’homologue Extensibilité Nombre Maximale Nombre d’itinéraires publiés du Serveur de routes vers l’homologue Adresse IP de l’homologue BGP, type d’homologue BGP, instance du Serveur de routes Oui
Nombre d’itinéraires appris de l’homologue Extensibilité Nombre Maximale Nombre d’itinéraires appris de l’homologue Adresse IP de l’homologue BGP, type d’homologue BGP, instance du Serveur de routes Oui

Important

Azure Monitor inclut une métrique appelée Données traitées par le routeur de hub virtuel qui apparaît dans la surveillance du serveur de routage. Cette métrique ne s’applique pas au serveur de routage et doit être ignorée lors de la surveillance de votre déploiement.

Surveiller des métriques spécifiques

Les sections suivantes fournissent des informations détaillées sur chaque métrique route Server et expliquent comment interpréter les données.

État de l’homologue BGP

Type d’agrégation recommandé : Maximum

La métrique d’état d’homologue BGP indique l’état de connectivité entre le Route Server et vos appliances virtuelles de réseau (NVAs). Cette métrique binaire utilise les valeurs suivantes :

  • 1 : La session BGP est établie et fonctionne
  • 0 : La session BGP est en panne ou indisponible

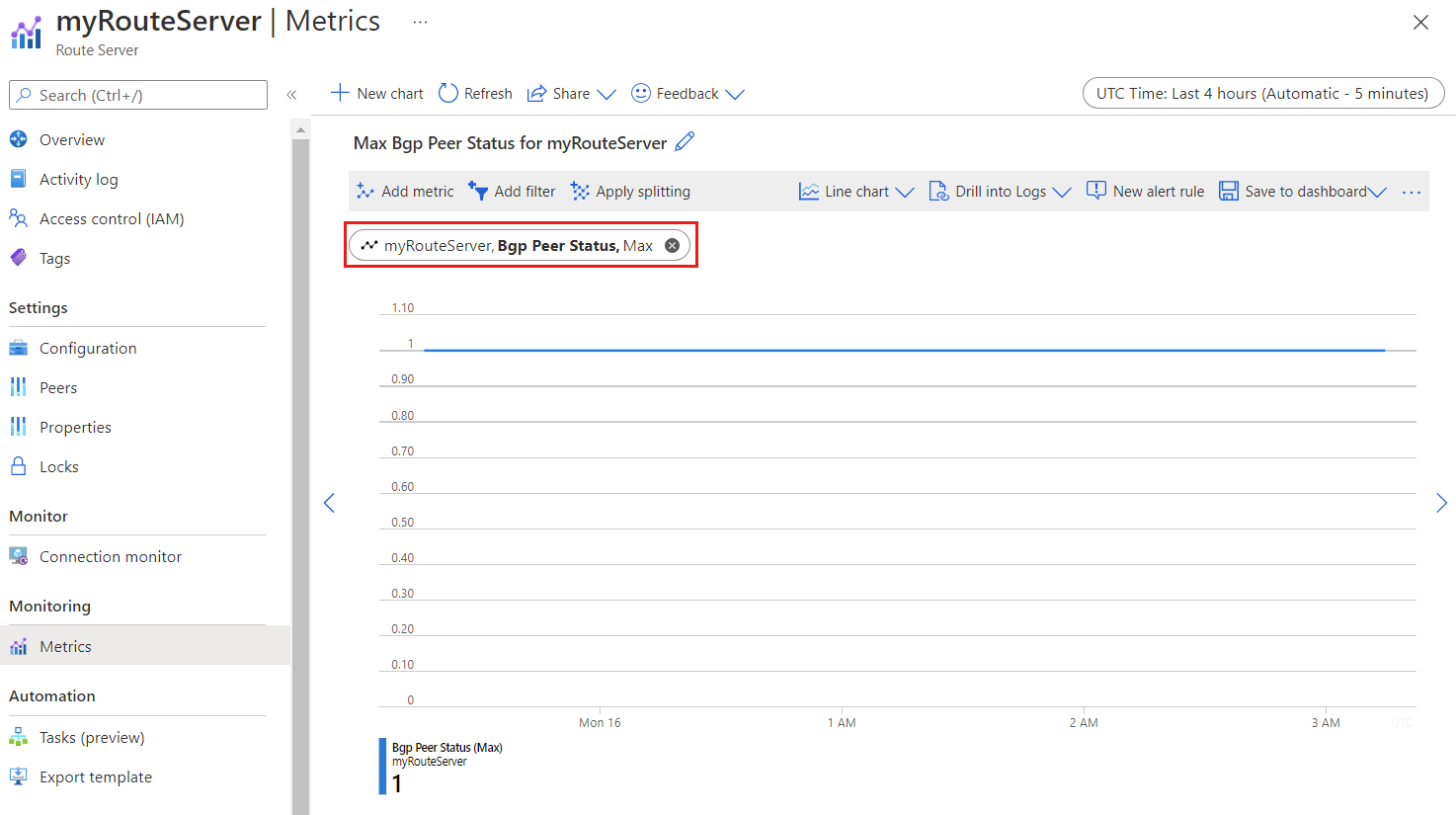

Capture d’écran montrant la métrique d’état d’homologue BGP dans Azure Monitor.

Surveiller des homologues BGP individuels

Pour afficher l’état BGP pour des homologues NVA spécifiques :

  1. Dans le graphique des métriques, sélectionnez Appliquer le fractionnement.
  2. Choisissez BgpPeerIp dans la liste des dimensions.
  3. Le graphique affiche des lignes distinctes pour chaque adresse IP d’homologue BGP.

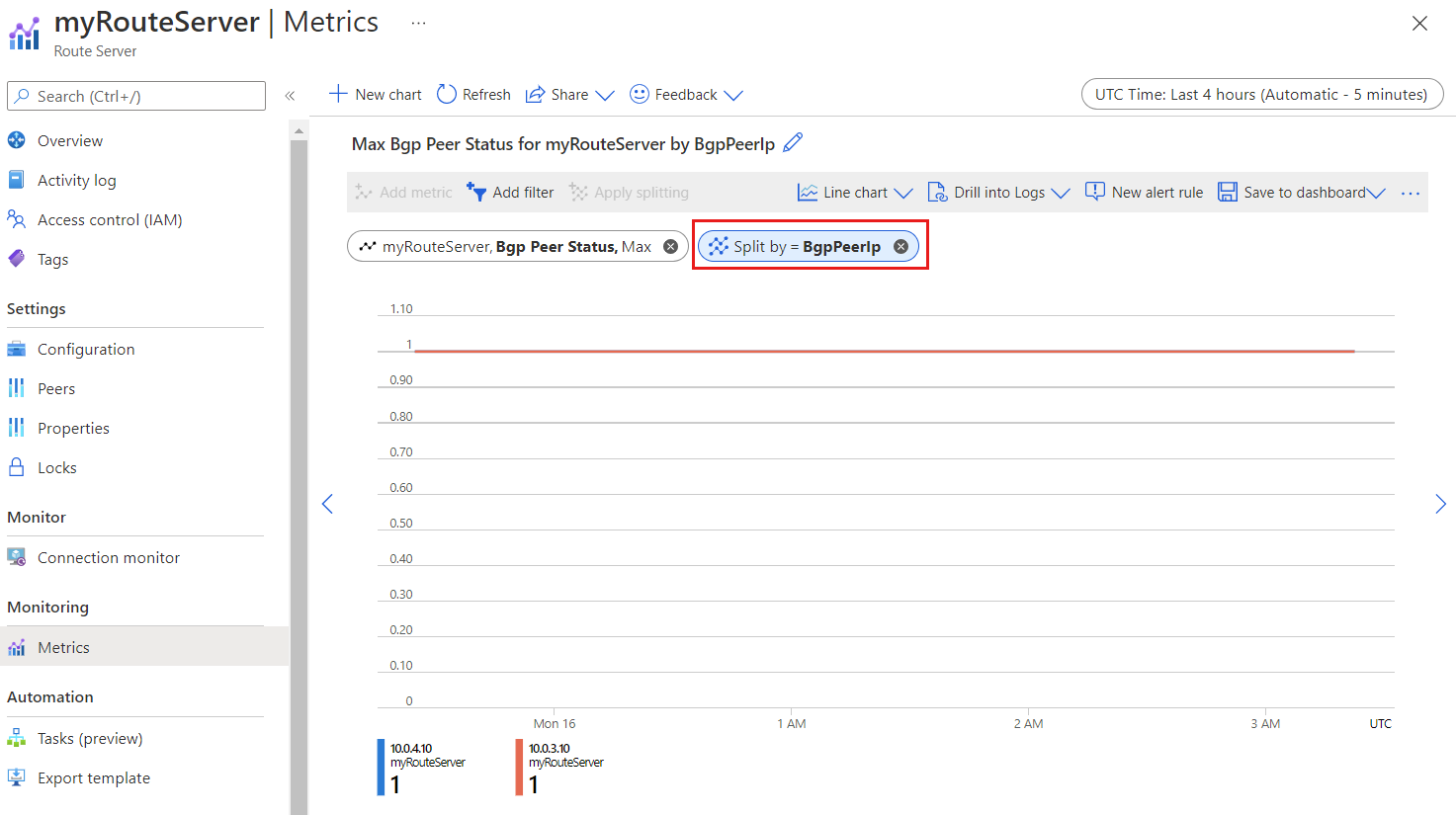

Capture d’écran montrant le fractionnement de l’état d’homologue BGP par adresses IP d’homologue individuelles.

Nombre de routes publiées pour le pair

Type d’agrégation recommandé : Maximum

Cette métrique affiche le nombre d’itinéraires publiés par le serveur de routes auprès de vos homologues d’appliance virtuelle réseau. Surveillez cette métrique pour comprendre la propagation des itinéraires et vérifier que les itinéraires attendus sont partagés avec vos appliances réseau.

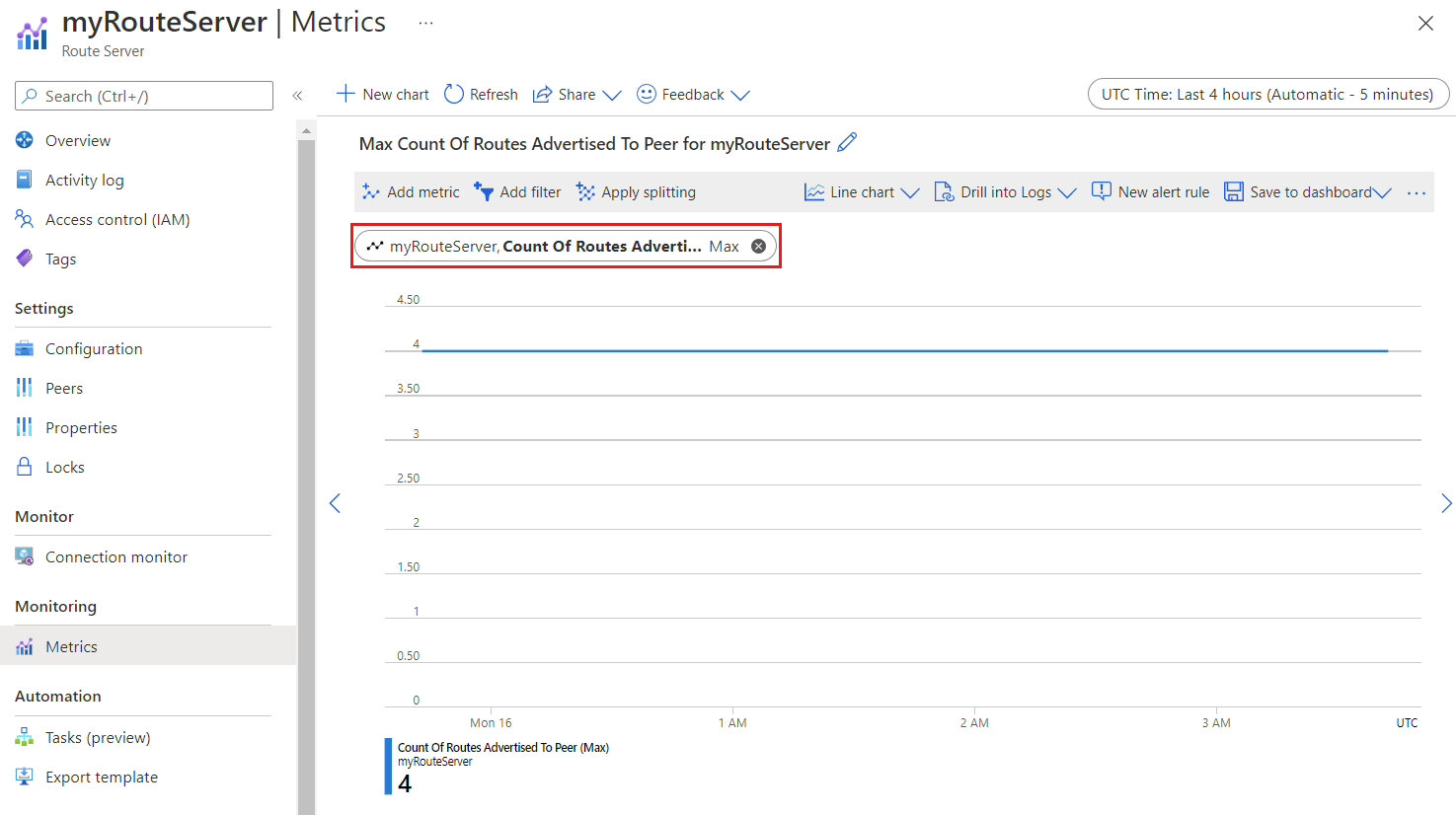

Capture d’écran montrant le nombre d’itinéraires publiés pour les homologues.

Nombre de routes apprises du pair

Type d’agrégation recommandé : Maximum

Cette métrique indique le nombre d’itinéraires que Serveur de routes apprend à partir de vos homologues d’appliance virtuelle réseau. Utilisez cette métrique pour surveiller l’apprentissage des itinéraires et vérifier que vos appliances réseau publient correctement leurs itinéraires.

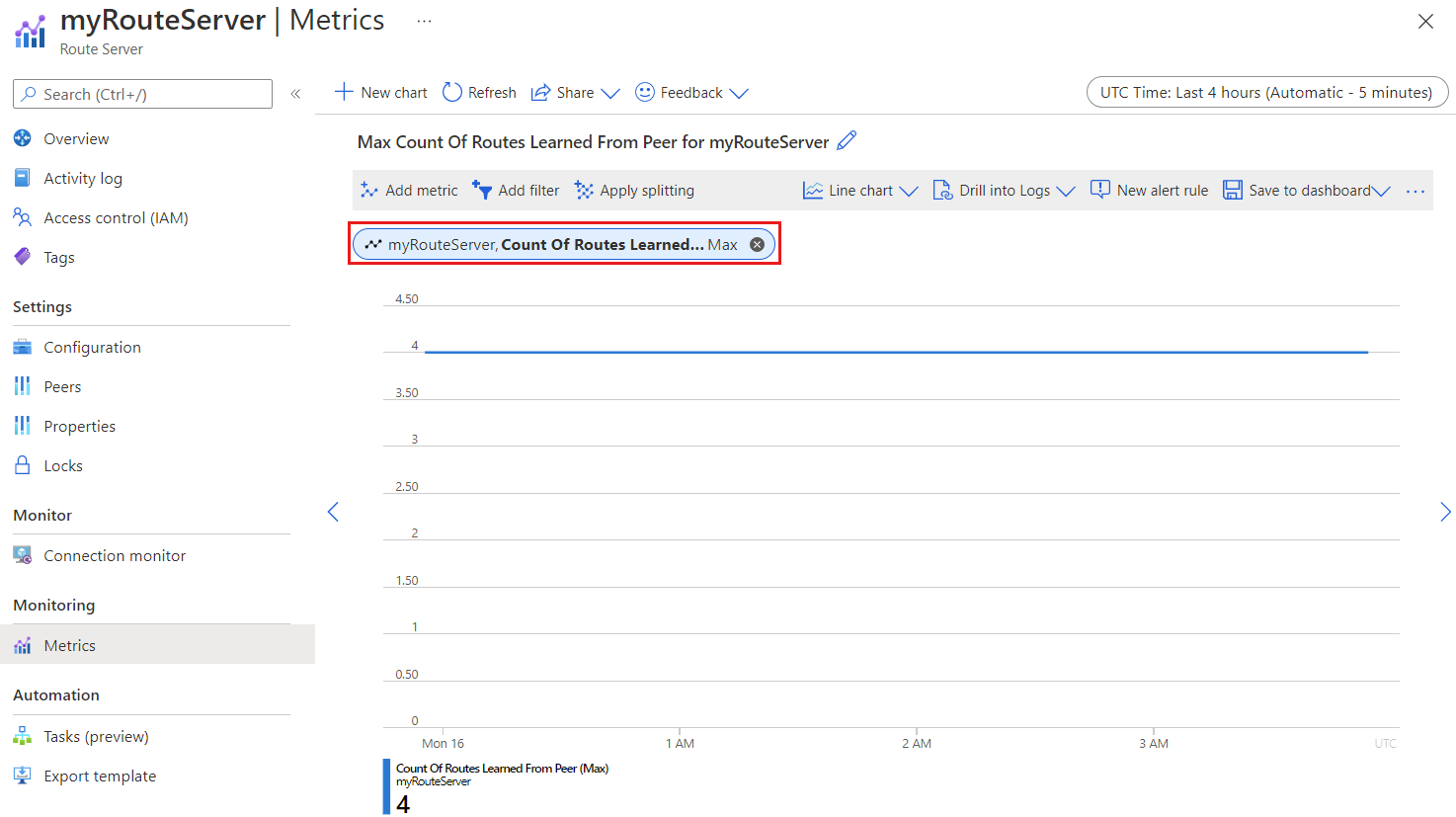

Capture d’écran montrant le nombre d’itinéraires appris par les pairs.

Surveiller les itinéraires à partir de paires spécifiques

Pour afficher les itinéraires appris à partir de pairs NVA individuels :

  1. Dans le graphique des métriques, sélectionnez Appliquer le fractionnement.
  2. Choisissez BgpPeerIp dans la liste des dimensions.
  3. Le graphique affiche les nombres d’itinéraires pour chaque homologue séparément.

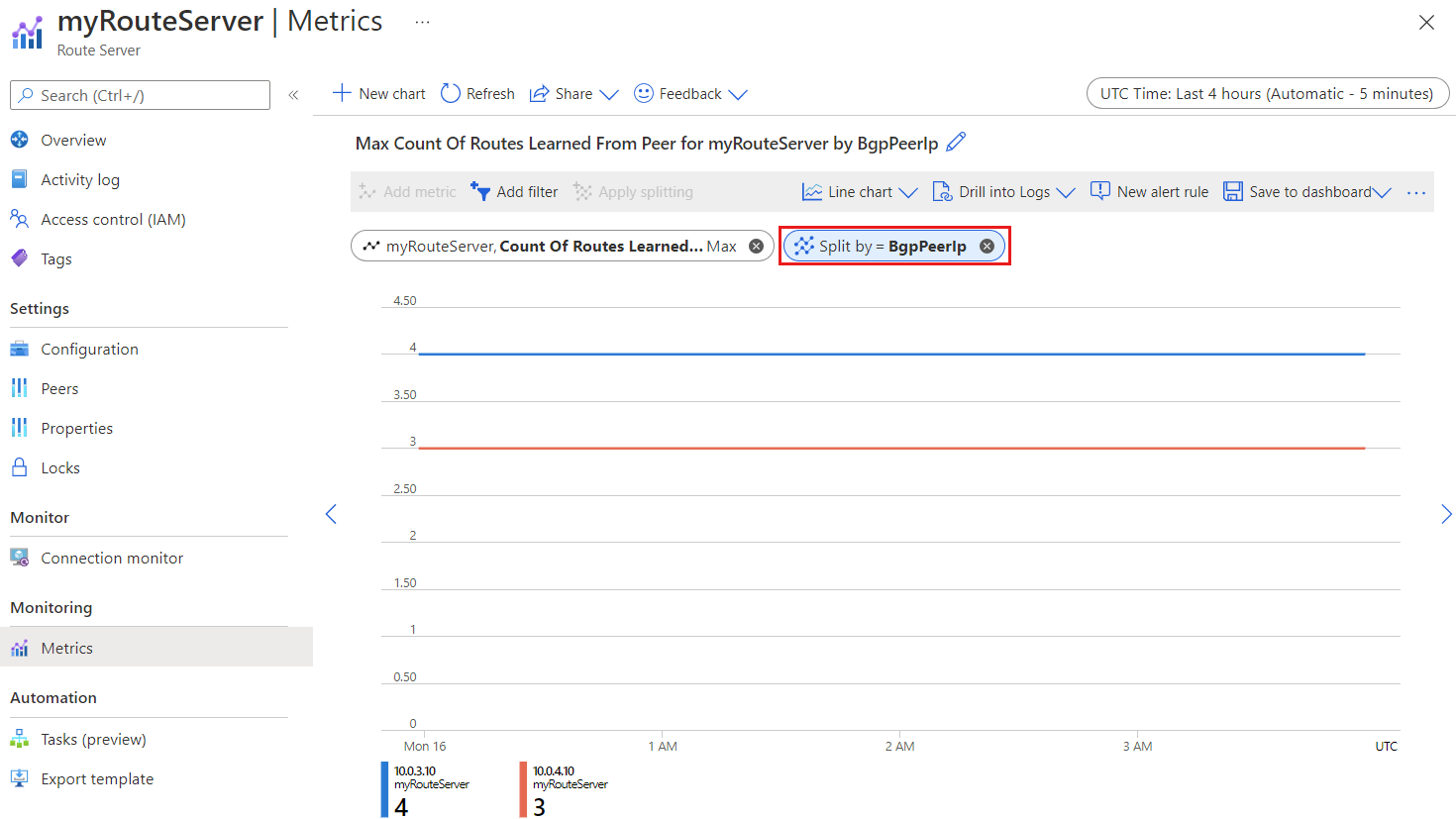

Capture d’écran montrant le nombre d’itinéraires appris divisés par des adresses IP d’homologue individuelles.

Configurer des alertes de surveillance

Pour surveiller de manière proactive le déploiement de votre serveur de routage, envisagez de créer des alertes pour les métriques critiques :

  1. Déconnexion d’homologue BGP : alerte quand l’état d’homologue BGP est égal à 0
  2. Anomalies du nombre d’itinéraires : alerte lorsque le nombre d’itinéraires s’écarte considérablement de la ligne de base
  3. Disponibilité des homologues : alerte lorsque des homologues critiques spécifiques sont indisponibles

Pour obtenir des instructions détaillées sur la création d’alertes, consultez Créer des alertes de métrique dans Azure Monitor.

Résolution des problèmes avec les métriques

Utilisez les métriques du serveur de routage pour diagnostiquer les problèmes courants :

  • Problèmes de connectivité BGP : Vérifiez l’état de l’homologue BGP et vérifiez la connectivité réseau
  • Itinéraires manquants : comparer les nombres d’itinéraires publiés et appris pour identifier les problèmes de propagation
  • Problèmes de performances : Surveiller le nombre d’itinéraires par rapport aux limites de service
  • Problèmes spécifiques aux pairs : utiliser le partitionnement dimensionnel pour isoler les problèmes liés aux NVA individuelles
