Utilisation du Concepteur de pipelines

Le Concepteur de pipelines est un éditeur graphique, hébergé dans Microsoft Visual Studio, qui vous permet de créer de nouveaux pipelines ; afficher les modèles de pipeline inclus avec Microsoft BizTalk Server ; déplacer des composants de pipeline au sein d’un pipeline ; et configurer des pipelines, des phases et des composants de pipeline.

Le Concepteur de pipelines utilise trois outils clés de l’interpréteur de commandes Visual Studio dans le cadre de l’expérience de conception :

• Fenêtre Propriétés, où la plupart des caractéristiques des objets de pipeline sont consultées et modifiées.

• La Boîte à outils, utilisée comme source pour la surface de conception.

• Surface de conception, où les composants de la Boîte à Outils sont déplacés et déposés.

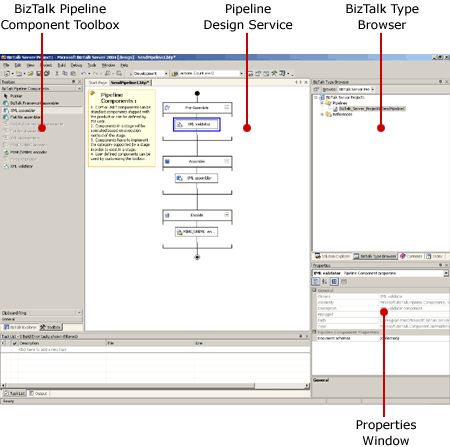

  La figure suivante montre l’environnement du Concepteur de pipelines.


  Représente l’environnement du Concepteur de pipelines.

  Le Concepteur de pipelines est intégré au modèle de projet BizTalk pour améliorer votre expérience de développement. Après avoir utilisé le système de projet pour créer un projet BizTalk, vous pouvez utiliser la commande Ajouter un nouvel élément dans le menu Fichier pour ajouter un pipeline à votre solution. Pour plus d’informations sur le modèle de projet BizTalk, consultez Utilisation du système de projet BizTalk.

Remarque

Dans les versions précédentes de BizTalk Server, le concept d’un pipeline a été encapsulé dans les canaux de messages et les ports, ce qui a défini un ordre défini de composants spécifiques appliqués à un document. Dans cette version, le pipeline est flexible, car vous êtes libre de réorganiser les composants à chaque étape du pipeline et peut facilement insérer plusieurs composants personnalisés dans tout le pipeline.

L’interface de conception du Concepteur de pipelines vous permet de dessiner une représentation graphique d’un pipeline. L’aire de conception occupe la section principale de la fenêtre Visual Studio et vous permet de modifier les pipelines appartenant à un projet BizTalk. Vous pouvez naviguer entre les pipelines en cliquant sur les onglets au-dessus de la zone de conception.

Chaque pipeline se compose d’étapes, chaque étape contenant un ou plusieurs composants. S’il n’existe aucun composant dans une phase, un filigrane avec du texte indique que les formes peuvent être insérées à partir de la boîte à outils. Lorsque la première forme est insérée dans une phase, le texte initial disparaît. L’aire de conception affiche le pipeline verticalement, s'étendant du haut (début) au bas (fin).

Comme avec d’autres programmes Microsoft Windows courants, vous pouvez effectuer plusieurs tâches, telles que Ouvrir et Enregistrer à partir du menu Fichier .
