Vue d'ensemble de Panel
Panel les éléments sont des composants qui contrôlent le rendu des éléments , leur taille et leurs dimensions, leur position et la disposition de leur contenu enfant. Windows Presentation Foundation (WPF) fournit un certain nombre d’éléments prédéfinis Panel ainsi que la possibilité de construire des éléments personnalisés Panel .
Cette rubrique contient les sections suivantes.
La classe Panel
Panel est la classe de base pour tous les éléments qui fournissent la prise en charge de la disposition dans Windows Presentation Foundation (WPF). Les éléments dérivés Panel sont utilisés pour positionner et organiser des éléments dans XAML (Extensible Application Markup Language) et du code.
WpF inclut une suite complète d’implémentations de panneau dérivées qui permettent de nombreuses dispositions complexes. Ces classes dérivées exposent des propriétés et des méthodes qui permettent la plupart des scénarios d’interface utilisateur standard. Les développeurs qui ne parviennent pas à trouver un comportement d’arrangement enfant répondant à leurs besoins peuvent créer de nouvelles dispositions en remplaçant les méthodes et MeasureOverride les ArrangeOverride méthodes. Pour plus d’informations sur les comportements de disposition personnalisés, consultez Éléments Panel personnalisés.
Membres communs aux éléments Panel
Tous les Panel éléments prennent en charge les propriétés de dimensionnement et de positionnement de base définies par FrameworkElement, y compris Height, Width, HorizontalAlignment, VerticalAlignment, , Marginet LayoutTransform. Pour plus d’informations sur le positionnement des propriétés définies par FrameworkElement, consultez Vue d’ensemble de l’alignement, des marges et du remplissage.
Panel expose des propriétés supplémentaires qui sont d’une importance critique dans la compréhension et l’utilisation de la disposition. La Background propriété est utilisée pour remplir la zone entre les limites d’un élément de panneau dérivé avec un Brush. Children représente la collection enfant d’éléments dont le Panel composant est constitué. InternalChildren représente le contenu de la Children collection ainsi que les membres générés par la liaison de données. Les deux sont constitués d’éléments UIElementCollection enfants hébergés dans le parent Panel.
Panel expose également une Panel.ZIndex propriété jointe qui peut être utilisée pour obtenir un ordre en couche dans un dérivé Panel. Les membres de la Children collection d’un panneau avec une valeur plus élevée Panel.ZIndex apparaissent devant ceux dont la valeur est inférieure Panel.ZIndex . Cela est particulièrement utile pour les panneaux tels que Canvas et Grid qui permettent aux enfants de partager le même espace de coordonnées.
Panel définit également la OnRender méthode, qui peut être utilisée pour remplacer le comportement de présentation par défaut d’un Panel.
Propriétés attachées
Les éléments Panel dérivés utilisent beaucoup les propriétés jointes. Une propriété jointe est une forme spécialisée de propriété de dépendance qui n’a pas la propriété COMMON Language Runtime (CLR) conventionnelle « wrapper ». Les propriétés jointes ont une syntaxe spécialisée dans le langage XAML (Extensible Application Markup Language), qui peut être vue dans plusieurs des exemples suivants.
Une des finalités d’une propriété jointe est de permettre aux éléments enfants de stocker les valeurs uniques d’une propriété définie en fait par un élément parent. Une application de cette fonctionnalité a des éléments enfants qui informent le parent de la façon dont ils souhaitent être présentés dans l’interface utilisateur, ce qui est extrêmement utile pour la disposition de l’application. Pour plus d’informations, consultez Vue d’ensemble des propriétés jointes.
Éléments Panel dérivés
De nombreux objets dérivent de Panel, mais ils ne sont pas tous destinés à être utilisés en tant que fournisseurs de disposition racine. Il existe six classes de panneau définies (Canvas, DockPanel, , GridStackPanel, VirtualizingStackPanelet WrapPanel) conçues spécifiquement pour la création de l’interface utilisateur de l’application.
Chaque élément Panel encapsule sa propre fonctionnalité spéciale, comme indiqué dans le tableau suivant.
| Nom de l’élément | Élément Panel d’IU ? | Description |
|---|---|---|
| Canvas | Oui | Définit une zone dans laquelle vous pouvez positionner explicitement les éléments enfants en coordonnées par rapport à la Canvas zone. |
| DockPanel | Oui | Définit une zone dans laquelle vous pouvez organiser des éléments enfants horizontalement ou verticalement, les uns par rapport aux autres. |
| Grid | Oui | Définit une zone de grille flexible composée de colonnes et de lignes. Les éléments enfants d’un Grid peut être positionnés avec précision à l’aide de la Margin propriété. |
| StackPanel | Oui | Dispose des éléments enfants sur une seule ligne orientée horizontalement ou verticalement. |
| TabPanel | Non | Gère la disposition des boutons d’onglet dans un TabControl. |
| ToolBarOverflowPanel | Non | Organise le contenu dans un ToolBar contrôle. |
| UniformGrid | Non | UniformGrid est utilisé pour organiser des enfants dans une grille avec toutes les tailles de cellules égales. |
| VirtualizingPanel | Non | Fournit une classe de base pour les éléments Panel qui peuvent « virtualiser » leur collection d’enfants. |
| VirtualizingStackPanel | Oui | Organise et virtualise un contenu sur une seule ligne orientée horizontalement ou verticalement. |
| WrapPanel | Oui | WrapPanel positionne les éléments enfants en position séquentielle de gauche à droite, cassant le contenu à la ligne suivante au bord de la zone contenante. L’ordre suivant se produit de manière séquentielle de haut en bas ou de droite à gauche, en fonction de la valeur de la Orientation propriété. |
Éléments Panel d’interface utilisateur
Il existe six classes de panneau disponibles dans WPF qui sont optimisées pour prendre en charge les scénarios d’interface utilisateur : Canvas, , DockPanel, Grid, StackPanel, VirtualizingStackPanelet WrapPanel. Ces éléments Panel sont simples d’utilisation, polyvalents et suffisamment extensibles pour la plupart des applications.
Chaque élément dérivé Panel traite les contraintes de dimensionnement différemment. Comprendre comment un Panel handles contraintes dans la direction horizontale ou verticale peut rendre la disposition plus prévisible.
| Nom de l’élément Panel | Dimension x | Dimension y |
|---|---|---|
| Canvas | Restreinte au contenu | Restreinte au contenu |
| DockPanel | Restreinte | Restreinte |
| StackPanel (Orientation verticale) | Restreinte | Restreinte au contenu |
| StackPanel (Orientation horizontale) | Restreinte au contenu | Restreinte |
| Grid | Restreinte | Contrainte, sauf dans les cas où Auto elles s’appliquent aux lignes et aux colonnes |
| WrapPanel | Restreinte au contenu | Restreinte au contenu |
Vous trouverez des descriptions plus détaillées et des exemples d’utilisation de chacun de ces éléments ci-dessous.
Canevas
L’élément Canvas permet le positionnement du contenu en fonction des coordonnées x et y absolues. Les éléments peuvent être dessinés dans un emplacement unique, ou s’ils occupent les mêmes coordonnées, l’ordre dans lequel ils apparaissent dans le balisage détermine l’ordre dans lequel ils sont dessinés.
Canvas fournit la prise en charge de disposition la plus flexible de n’importe quel Panel. Les propriétés Height et Width sont utilisées pour définir la zone du canevas, et les éléments à l’intérieur sont affectés à des coordonnées absolues par rapport à la zone du parent Canvas. Quatre propriétés jointes, Canvas.Left, Canvas.TopCanvas.Right et , permettent Canvas.Bottomun contrôle précis de l’emplacement d’objet au sein d’un Canvas, permettant au développeur de positionner et d’organiser des éléments précisément sur l’écran.
Propriété ClipToBounds à l’intérieur d’un élément Canvas
Canvas peut positionner les éléments enfants à n’importe quelle position sur l’écran, même aux coordonnées extérieures à sa propre définition Height et Width. De plus, Canvas elle n’est pas affectée par la taille de ses enfants. Par conséquent, il est possible qu’un élément enfant surdrawe d’autres éléments en dehors du rectangle englobant du parent Canvas. Le comportement par défaut d’un Canvas est de permettre aux enfants d’être dessinés en dehors des limites du parent Canvas. Si ce comportement n’est pas souhaitable, la ClipToBounds propriété peut être définie sur true. Cela entraîne Canvas l’agrafe à sa propre taille. Canvas est le seul élément de disposition qui permet aux enfants d’être dessinés en dehors de ses limites.
Ce comportement est illustré en images dans l’exemple de comparaison des propriétés Width.
Définition et utilisation d’un élément Canvas
Un Canvas peut être instancié simplement à l’aide du langage XAML (Extensible Application Markup Language) ou du code. L’exemple suivant montre comment utiliser Canvas pour positionner absolument le contenu. Ce code génère trois carrés de 100 pixels de côté. Le premier carré est rouge, et la position de son angle supérieur gauche (x, y) est définie sur (0, 0). Le deuxième carré est vert, et la position de son angle supérieur gauche est définie sur (100, 100), juste en dessous et à droite du premier carré. Le troisième carré est bleu, et la position de son angle supérieur gauche est définie sur (50, 50). Il englobe ainsi le quart inférieur droit du premier carré et le quart supérieur gauche du deuxième. Comme le troisième carré est disposé en dernier, il apparaît au-dessus des deux autres carrés, c’est-à-dire que les parties qui se chevauchent prennent la couleur de ce troisième carré.
// Create the application's main window
mainWindow = new Window ();
mainWindow.Title = "Canvas Sample";
// Create the Canvas
myParentCanvas = new Canvas();
myParentCanvas.Width = 400;
myParentCanvas.Height = 400;
// Define child Canvas elements
myCanvas1 = new Canvas();
myCanvas1.Background = Brushes.Red;
myCanvas1.Height = 100;
myCanvas1.Width = 100;
Canvas.SetTop(myCanvas1, 0);
Canvas.SetLeft(myCanvas1, 0);
myCanvas2 = new Canvas();
myCanvas2.Background = Brushes.Green;
myCanvas2.Height = 100;
myCanvas2.Width = 100;
Canvas.SetTop(myCanvas2, 100);
Canvas.SetLeft(myCanvas2, 100);
myCanvas3 = new Canvas();
myCanvas3.Background = Brushes.Blue;
myCanvas3.Height = 100;
myCanvas3.Width = 100;
Canvas.SetTop(myCanvas3, 50);
Canvas.SetLeft(myCanvas3, 50);
// Add child elements to the Canvas' Children collection
myParentCanvas.Children.Add(myCanvas1);
myParentCanvas.Children.Add(myCanvas2);
myParentCanvas.Children.Add(myCanvas3);
// Add the parent Canvas as the Content of the Window Object
mainWindow.Content = myParentCanvas;
mainWindow.Show ();
WindowTitle = "Canvas Sample"
'Create a Canvas as the root Panel
Dim myParentCanvas As New Canvas()
myParentCanvas.Width = 400
myParentCanvas.Height = 400
' Define child Canvas elements
Dim myCanvas1 As New Canvas()
myCanvas1.Background = Brushes.Red
myCanvas1.Height = 100
myCanvas1.Width = 100
Canvas.SetTop(myCanvas1, 0)
Canvas.SetLeft(myCanvas1, 0)
Dim myCanvas2 As New Canvas()
myCanvas2.Background = Brushes.Green
myCanvas2.Height = 100
myCanvas2.Width = 100
Canvas.SetTop(myCanvas2, 100)
Canvas.SetLeft(myCanvas2, 100)
Dim myCanvas3 As New Canvas()
myCanvas3.Background = Brushes.Blue
myCanvas3.Height = 100
myCanvas3.Width = 100
Canvas.SetTop(myCanvas3, 50)
Canvas.SetLeft(myCanvas3, 50)
' Add child elements to the Canvas' Children collection
myParentCanvas.Children.Add(myCanvas1)
myParentCanvas.Children.Add(myCanvas2)
myParentCanvas.Children.Add(myCanvas3)
' Add the parent Canvas as the Content of the Window Object
Me.Content = myParentCanvas
<Page WindowTitle="Canvas Sample" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation">
<Canvas Height="400" Width="400">
<Canvas Height="100" Width="100" Top="0" Left="0" Background="Red"/>
<Canvas Height="100" Width="100" Top="100" Left="100" Background="Green"/>
<Canvas Height="100" Width="100" Top="50" Left="50" Background="Blue"/>
</Canvas>
</Page>
L’application compilée produit une nouvelle IU qui ressemble à ceci :
DockPanel
L’élément DockPanel utilise la DockPanel.Dock propriété jointe telle que définie dans les éléments de contenu enfant pour positionner le contenu le long des bords d’un conteneur. Quand DockPanel.Dock est défini sur Top ou Bottom, il positionne les éléments enfants au-dessus ou en dessous les uns des autres. Quand DockPanel.Dock est défini Left sur ou Right, il positionne les éléments enfants à gauche ou à droite des uns des autres. La LastChildFill propriété détermine la position de l’élément final ajouté en tant qu’enfant d’un DockPanel.
Vous pouvez utiliser DockPanel pour positionner un groupe de contrôles associés, tels qu’un ensemble de boutons. Vous pouvez également l’utiliser pour créer une interface utilisateur « panoramique », similaire à celle trouvée dans Microsoft Outlook.
Dimensionnement en fonction du contenu
Si ses propriétés et Width ses Height propriétés ne sont pas spécifiées, DockPanel les tailles de son contenu. La taille peut augmenter ou diminuer pour s’adapter à la taille de ses éléments enfants. Toutefois, lorsque ces propriétés sont spécifiées et qu’il n’y a plus de place pour l’élément enfant spécifié suivant, DockPanel n’affiche pas cet élément enfant ou les éléments enfants suivants et ne mesure pas les éléments enfants suivants.
Propriété LastChildFill
Par défaut, le dernier enfant d’un DockPanel élément « remplira » l’espace restant, non alloué. Si ce comportement n’est pas souhaité, définissez la LastChildFill propriété sur false.
Définition et utilisation d’un élément DockPanel
L’exemple suivant montre comment partitionner l’espace à l’aide d’un DockPanel. Cinq Border éléments sont ajoutés en tant qu’enfants d’un parent DockPanel. Chacun utilise une propriété de positionnement différente d’un DockPanel espace de partitionnement. Le dernier élément « remplit » l’espace non alloué restant.
// Create the application's main window
mainWindow = gcnew Window();
mainWindow->Title = "DockPanel Sample";
// Create the DockPanel
DockPanel^ myDockPanel = gcnew DockPanel();
myDockPanel->LastChildFill = true;
// Define the child content
Border^ myBorder1 = gcnew Border();
myBorder1->Height = 25;
myBorder1->Background = Brushes::SkyBlue;
myBorder1->BorderBrush = Brushes::Black;
myBorder1->BorderThickness = Thickness(1);
DockPanel::SetDock(myBorder1, Dock::Top);
TextBlock^ myTextBlock1 = gcnew TextBlock();
myTextBlock1->Foreground = Brushes::Black;
myTextBlock1->Text = "Dock = Top";
myBorder1->Child = myTextBlock1;
Border^ myBorder2 = gcnew Border();
myBorder2->Height = 25;
myBorder2->Background = Brushes::SkyBlue;
myBorder2->BorderBrush = Brushes::Black;
myBorder2->BorderThickness = Thickness(1);
DockPanel::SetDock(myBorder2, Dock::Top);
TextBlock^ myTextBlock2 = gcnew TextBlock();
myTextBlock2->Foreground = Brushes::Black;
myTextBlock2->Text = "Dock = Top";
myBorder2->Child = myTextBlock2;
Border^ myBorder3 = gcnew Border();
myBorder3->Height = 25;
myBorder3->Background = Brushes::LemonChiffon;
myBorder3->BorderBrush = Brushes::Black;
myBorder3->BorderThickness = Thickness(1);
DockPanel::SetDock(myBorder3, Dock::Bottom);
TextBlock^ myTextBlock3 = gcnew TextBlock();
myTextBlock3->Foreground = Brushes::Black;
myTextBlock3->Text = "Dock = Bottom";
myBorder3->Child = myTextBlock3;
Border^ myBorder4 = gcnew Border();
myBorder4->Width = 200;
myBorder4->Background = Brushes::PaleGreen;
myBorder4->BorderBrush = Brushes::Black;
myBorder4->BorderThickness = Thickness(1);
DockPanel::SetDock(myBorder4, Dock::Left);
TextBlock^ myTextBlock4 = gcnew TextBlock();
myTextBlock4->Foreground = Brushes::Black;
myTextBlock4->Text = "Dock = Left";
myBorder4->Child = myTextBlock4;
Border^ myBorder5 = gcnew Border();
myBorder5->Background = Brushes::White;
myBorder5->BorderBrush = Brushes::Black;
myBorder5->BorderThickness = Thickness(1);
TextBlock^ myTextBlock5 = gcnew TextBlock();
myTextBlock5->Foreground = Brushes::Black;
myTextBlock5->Text = "This content will Fill the remaining space";
myBorder5->Child = myTextBlock5;
// Add child elements to the DockPanel Children collection
myDockPanel->Children->Add(myBorder1);
myDockPanel->Children->Add(myBorder2);
myDockPanel->Children->Add(myBorder3);
myDockPanel->Children->Add(myBorder4);
myDockPanel->Children->Add(myBorder5);
// Add the parent Canvas as the Content of the Window Object
mainWindow->Content = myDockPanel;
mainWindow->Show();
// Create the application's main window
mainWindow = new Window ();
mainWindow.Title = "DockPanel Sample";
// Create the DockPanel
DockPanel myDockPanel = new DockPanel();
myDockPanel.LastChildFill = true;
// Define the child content
Border myBorder1 = new Border();
myBorder1.Height = 25;
myBorder1.Background = Brushes.SkyBlue;
myBorder1.BorderBrush = Brushes.Black;
myBorder1.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder1, Dock.Top);
TextBlock myTextBlock1 = new TextBlock();
myTextBlock1.Foreground = Brushes.Black;
myTextBlock1.Text = "Dock = Top";
myBorder1.Child = myTextBlock1;
Border myBorder2 = new Border();
myBorder2.Height = 25;
myBorder2.Background = Brushes.SkyBlue;
myBorder2.BorderBrush = Brushes.Black;
myBorder2.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder2, Dock.Top);
TextBlock myTextBlock2 = new TextBlock();
myTextBlock2.Foreground = Brushes.Black;
myTextBlock2.Text = "Dock = Top";
myBorder2.Child = myTextBlock2;
Border myBorder3 = new Border();
myBorder3.Height = 25;
myBorder3.Background = Brushes.LemonChiffon;
myBorder3.BorderBrush = Brushes.Black;
myBorder3.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder3, Dock.Bottom);
TextBlock myTextBlock3 = new TextBlock();
myTextBlock3.Foreground = Brushes.Black;
myTextBlock3.Text = "Dock = Bottom";
myBorder3.Child = myTextBlock3;
Border myBorder4 = new Border();
myBorder4.Width = 200;
myBorder4.Background = Brushes.PaleGreen;
myBorder4.BorderBrush = Brushes.Black;
myBorder4.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder4, Dock.Left);
TextBlock myTextBlock4 = new TextBlock();
myTextBlock4.Foreground = Brushes.Black;
myTextBlock4.Text = "Dock = Left";
myBorder4.Child = myTextBlock4;
Border myBorder5 = new Border();
myBorder5.Background = Brushes.White;
myBorder5.BorderBrush = Brushes.Black;
myBorder5.BorderThickness = new Thickness(1);
TextBlock myTextBlock5 = new TextBlock();
myTextBlock5.Foreground = Brushes.Black;
myTextBlock5.Text = "This content will Fill the remaining space";
myBorder5.Child = myTextBlock5;
// Add child elements to the DockPanel Children collection
myDockPanel.Children.Add(myBorder1);
myDockPanel.Children.Add(myBorder2);
myDockPanel.Children.Add(myBorder3);
myDockPanel.Children.Add(myBorder4);
myDockPanel.Children.Add(myBorder5);
// Add the parent Canvas as the Content of the Window Object
mainWindow.Content = myDockPanel;
mainWindow.Show ();
WindowTitle = "DockPanel Sample"
'Create a DockPanel as the root Panel
Dim myDockPanel As New DockPanel()
myDockPanel.LastChildFill = True
' Define the child content
Dim myBorder1 As New Border()
myBorder1.Height = 25
myBorder1.Background = Brushes.SkyBlue
myBorder1.BorderBrush = Brushes.Black
myBorder1.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder1, Dock.Top)
Dim myTextBlock1 As New TextBlock()
myTextBlock1.Foreground = Brushes.Black
myTextBlock1.Text = "Dock = Top"
myBorder1.Child = myTextBlock1
Dim myBorder2 As New Border()
myBorder2.Height = 25
myBorder2.Background = Brushes.SkyBlue
myBorder2.BorderBrush = Brushes.Black
myBorder2.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder2, Dock.Top)
Dim myTextBlock2 As New TextBlock()
myTextBlock2.Foreground = Brushes.Black
myTextBlock2.Text = "Dock = Top"
myBorder2.Child = myTextBlock2
Dim myBorder3 As New Border()
myBorder3.Height = 25
myBorder3.Background = Brushes.LemonChiffon
myBorder3.BorderBrush = Brushes.Black
myBorder3.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder3, Dock.Bottom)
Dim myTextBlock3 As New TextBlock()
myTextBlock3.Foreground = Brushes.Black
myTextBlock3.Text = "Dock = Bottom"
myBorder3.Child = myTextBlock3
Dim myBorder4 As New Border()
myBorder4.Width = 200
myBorder4.Background = Brushes.PaleGreen
myBorder4.BorderBrush = Brushes.Black
myBorder4.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder4, Dock.Left)
Dim myTextBlock4 As New TextBlock()
myTextBlock4.Foreground = Brushes.Black
myTextBlock4.Text = "Dock = Left"
myBorder4.Child = myTextBlock4
Dim myBorder5 As New Border()
myBorder5.Background = Brushes.White
myBorder5.BorderBrush = Brushes.Black
myBorder5.BorderThickness = New Thickness(1)
Dim myTextBlock5 As New TextBlock()
myTextBlock5.Foreground = Brushes.Black
myTextBlock5.Text = "This content will Fill the remaining space"
myBorder5.Child = myTextBlock5
' Add child elements to the DockPanel Children collection
myDockPanel.Children.Add(myBorder1)
myDockPanel.Children.Add(myBorder2)
myDockPanel.Children.Add(myBorder3)
myDockPanel.Children.Add(myBorder4)
myDockPanel.Children.Add(myBorder5)
Me.Content = myDockPanel
<Page xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" WindowTitle="DockPanel Sample">
<DockPanel LastChildFill="True">
<Border Height="25" Background="SkyBlue" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Top">
<TextBlock Foreground="Black">Dock = "Top"</TextBlock>
</Border>
<Border Height="25" Background="SkyBlue" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Top">
<TextBlock Foreground="Black">Dock = "Top"</TextBlock>
</Border>
<Border Height="25" Background="LemonChiffon" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Bottom">
<TextBlock Foreground="Black">Dock = "Bottom"</TextBlock>
</Border>
<Border Width="200" Background="PaleGreen" BorderBrush="Black" BorderThickness="1" DockPanel.Dock="Left">
<TextBlock Foreground="Black">Dock = "Left"</TextBlock>
</Border>
<Border Background="White" BorderBrush="Black" BorderThickness="1">
<TextBlock Foreground="Black">This content will "Fill" the remaining space</TextBlock>
</Border>
</DockPanel>
</Page>
L’application compilée produit une nouvelle IU qui ressemble à ceci :
Grid
L’élément Grid fusionne les fonctionnalités d’un contrôle de positionnement absolu et de données tabulaires. A Grid vous permet de positionner et de style facilement des éléments. Grid vous permet de définir des regroupements de lignes et de colonnes flexibles, et fournit même un mécanisme permettant de partager des informations de dimensionnement entre plusieurs Grid éléments.
Comment la grille est différente de la table
Table et Grid partagez certaines fonctionnalités courantes, mais chacun est le mieux adapté à différents scénarios. A Table est conçu pour une utilisation dans le contenu de flux (consultez Vue d’ensemble du document de flux pour plus d’informations sur le contenu de flux). Les éléments Grid sont mieux adaptés à une utilisation dans des formulaires (autrement dit, partout, sauf dans du contenu dynamique). Dans un FlowDocument, Table prend en charge les comportements de contenu de flux tels que la pagination, le flux de colonnes et la sélection de contenu alors qu’il Grid ne le fait pas. D’autre Grid part, il est préférable d’utiliser en dehors d’une FlowDocument raison pour de nombreuses raisons, y compris l’ajout Grid d’éléments basés sur un index de ligne et de colonne, Table ne l’est pas. L’élément Grid permet la superposition de contenu enfant, ce qui permet à plusieurs éléments d’exister dans une seule « cellule ». Table Les éléments enfants d’un Grid peut être absolument positionnés par rapport à la zone de leurs limites de « cellule ». Table ne prend pas en charge cette fonctionnalité. Enfin, un Grid poids plus léger qu’un Table.
Comportement de dimensionnement des colonnes et des lignes
Les colonnes et les lignes définies dans un peut Grid tirer parti du dimensionnement afin de Star distribuer proportionnellement l’espace restant. Lorsqu’elle Star est sélectionnée comme hauteur ou largeur d’une ligne ou d’une colonne, cette colonne ou ligne reçoit une proportion pondérée de l’espace disponible restant. Cela est contrairement à Auto, qui distribuera uniformément l’espace en fonction de la taille du contenu dans une colonne ou une ligne. Cette valeur est exprimée en tant que * ou 2* lors de l’utilisation du langage XAML (Extensible Application Markup Language). Dans le premier cas, la ligne ou la colonne reçoit une fois l’espace disponible, dans le deuxième cas, deux fois, et ainsi de suite. En combinant cette technique pour répartir proportionnellement l’espace avec une valeur et VerticalAlignment une HorizontalAlignment valeur, il est possible de Stretch partitionner l’espace de disposition par pourcentage d’espace d’écran. Grid est le seul panneau de disposition qui peut distribuer de l’espace de cette façon.
Définition et utilisation d’un élément Grid
L’exemple suivant montre comment générer une interface utilisateur similaire à celle trouvée dans la boîte de dialogue Exécuter disponible sur windows menu Démarrer.
// Create the Grid.
grid1 = new Grid ();
grid1.Background = Brushes.Gainsboro;
grid1.HorizontalAlignment = HorizontalAlignment.Left;
grid1.VerticalAlignment = VerticalAlignment.Top;
grid1.ShowGridLines = true;
grid1.Width = 425;
grid1.Height = 165;
// Define the Columns.
colDef1 = new ColumnDefinition();
colDef1.Width = new GridLength(1, GridUnitType.Auto);
colDef2 = new ColumnDefinition();
colDef2.Width = new GridLength(1, GridUnitType.Star);
colDef3 = new ColumnDefinition();
colDef3.Width = new GridLength(1, GridUnitType.Star);
colDef4 = new ColumnDefinition();
colDef4.Width = new GridLength(1, GridUnitType.Star);
colDef5 = new ColumnDefinition();
colDef5.Width = new GridLength(1, GridUnitType.Star);
grid1.ColumnDefinitions.Add(colDef1);
grid1.ColumnDefinitions.Add(colDef2);
grid1.ColumnDefinitions.Add(colDef3);
grid1.ColumnDefinitions.Add(colDef4);
grid1.ColumnDefinitions.Add(colDef5);
// Define the Rows.
rowDef1 = new RowDefinition();
rowDef1.Height = new GridLength(1, GridUnitType.Auto);
rowDef2 = new RowDefinition();
rowDef2.Height = new GridLength(1, GridUnitType.Auto);
rowDef3 = new RowDefinition();
rowDef3.Height = new GridLength(1, GridUnitType.Star);
rowDef4 = new RowDefinition();
rowDef4.Height = new GridLength(1, GridUnitType.Auto);
grid1.RowDefinitions.Add(rowDef1);
grid1.RowDefinitions.Add(rowDef2);
grid1.RowDefinitions.Add(rowDef3);
grid1.RowDefinitions.Add(rowDef4);
// Add the Image.
img1 = new Image();
img1.Source = new System.Windows.Media.Imaging.BitmapImage(new Uri("runicon.png", UriKind.Relative));
Grid.SetRow(img1, 0);
Grid.SetColumn(img1, 0);
// Add the main application dialog.
txt1 = new TextBlock();
txt1.Text = "Type the name of a program, folder, document, or Internet resource, and Windows will open it for you.";
txt1.TextWrapping = TextWrapping.Wrap;
Grid.SetColumnSpan(txt1, 4);
Grid.SetRow(txt1, 0);
Grid.SetColumn(txt1, 1);
// Add the second text cell to the Grid.
txt2 = new TextBlock();
txt2.Text = "Open:";
Grid.SetRow(txt2, 1);
Grid.SetColumn(txt2, 0);
// Add the TextBox control.
tb1 = new TextBox();
Grid.SetRow(tb1, 1);
Grid.SetColumn(tb1, 1);
Grid.SetColumnSpan(tb1, 5);
// Add the buttons.
button1 = new Button();
button2 = new Button();
button3 = new Button();
button1.Content = "OK";
button2.Content = "Cancel";
button3.Content = "Browse ...";
Grid.SetRow(button1, 3);
Grid.SetColumn(button1, 2);
button1.Margin = new Thickness(10, 0, 10, 15);
button2.Margin = new Thickness(10, 0, 10, 15);
button3.Margin = new Thickness(10, 0, 10, 15);
Grid.SetRow(button2, 3);
Grid.SetColumn(button2, 3);
Grid.SetRow(button3, 3);
Grid.SetColumn(button3, 4);
grid1.Children.Add(img1);
grid1.Children.Add(txt1);
grid1.Children.Add(txt2);
grid1.Children.Add(tb1);
grid1.Children.Add(button1);
grid1.Children.Add(button2);
grid1.Children.Add(button3);
mainWindow.Content = grid1;
'Create a Grid as the root Panel element.
Dim myGrid As New Grid()
myGrid.Height = 165
myGrid.Width = 425
myGrid.Background = Brushes.Gainsboro
myGrid.ShowGridLines = True
myGrid.HorizontalAlignment = Windows.HorizontalAlignment.Left
myGrid.VerticalAlignment = Windows.VerticalAlignment.Top
' Define and Add the Rows and Columns.
Dim colDef1 As New ColumnDefinition
colDef1.Width = New GridLength(1, GridUnitType.Auto)
Dim colDef2 As New ColumnDefinition
colDef2.Width = New GridLength(1, GridUnitType.Star)
Dim colDef3 As New ColumnDefinition
colDef3.Width = New GridLength(1, GridUnitType.Star)
Dim colDef4 As New ColumnDefinition
colDef4.Width = New GridLength(1, GridUnitType.Star)
Dim colDef5 As New ColumnDefinition
colDef5.Width = New GridLength(1, GridUnitType.Star)
myGrid.ColumnDefinitions.Add(colDef1)
myGrid.ColumnDefinitions.Add(colDef2)
myGrid.ColumnDefinitions.Add(colDef3)
myGrid.ColumnDefinitions.Add(colDef4)
myGrid.ColumnDefinitions.Add(colDef5)
Dim rowDef1 As New RowDefinition
rowDef1.Height = New GridLength(1, GridUnitType.Auto)
Dim rowDef2 As New RowDefinition
rowDef2.Height = New GridLength(1, GridUnitType.Auto)
Dim rowDef3 As New Controls.RowDefinition
rowDef3.Height = New GridLength(1, GridUnitType.Star)
Dim rowDef4 As New RowDefinition
rowDef4.Height = New GridLength(1, GridUnitType.Auto)
myGrid.RowDefinitions.Add(rowDef1)
myGrid.RowDefinitions.Add(rowDef2)
myGrid.RowDefinitions.Add(rowDef3)
myGrid.RowDefinitions.Add(rowDef4)
' Add the Image.
Dim img1 As New Image
img1.Source = New System.Windows.Media.Imaging.BitmapImage(New Uri("runicon.png", UriKind.Relative))
Grid.SetRow(img1, 0)
Grid.SetColumn(img1, 0)
myGrid.Children.Add(img1)
' Add the main application dialog.
Dim txt1 As New TextBlock
txt1.Text = "Type the name of a program, document, or Internet resource, and Windows will open it for you."
txt1.TextWrapping = TextWrapping.Wrap
Grid.SetColumnSpan(txt1, 4)
Grid.SetRow(txt1, 0)
Grid.SetColumn(txt1, 1)
myGrid.Children.Add(txt1)
' Add the second TextBlock Cell to the Grid.
Dim txt2 As New TextBlock
txt2.Text = "Open:"
Grid.SetRow(txt2, 1)
Grid.SetColumn(txt2, 0)
myGrid.Children.Add(txt2)
' Add the TextBox control.
Dim tb1 As New TextBox
Grid.SetRow(tb1, 1)
Grid.SetColumn(tb1, 1)
Grid.SetColumnSpan(tb1, 5)
myGrid.Children.Add(tb1)
' Add the Button controls.
Dim button1 As New Button
Dim button2 As New Button
Dim button3 As New Button
button1.Content = "OK"
button1.Margin = New Thickness(10, 0, 10, 15)
button2.Content = "Cancel"
button2.Margin = New Thickness(10, 0, 10, 15)
button3.Content = "Browse ..."
button3.Margin = New Thickness(10, 0, 10, 15)
Grid.SetRow(button1, 3)
Grid.SetColumn(button1, 2)
Grid.SetRow(button2, 3)
Grid.SetColumn(button2, 3)
Grid.SetRow(button3, 3)
Grid.SetColumn(button3, 4)
myGrid.Children.Add(button1)
myGrid.Children.Add(button2)
myGrid.Children.Add(button3)
Me.Content = myGrid
L’application compilée produit une nouvelle IU qui ressemble à ceci :
StackPanel

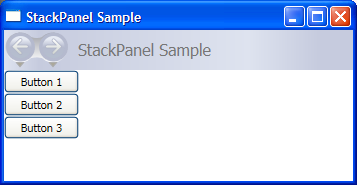

A StackPanel vous permet de « piler » des éléments dans une direction affectée. Le sens d’empilement par défaut est vertical. La Orientation propriété peut être utilisée pour contrôler le flux de contenu.
StackPanel et DockPanel
Bien que DockPanel les éléments DockPanel enfants « stack » puissent également être « empilés » et StackPanel ne produisent pas de résultats analogues dans certains scénarios d’utilisation. Par exemple, l’ordre des éléments enfants peut affecter leur taille dans un DockPanel mais pas dans un StackPanel. Cela est dû au fait que StackPanel les mesures dans la direction de l’empilement à PositiveInfinity, tandis que les mesures ne mesurent DockPanel que la taille disponible.
L’exemple suivant illustre cette différence clé.
// Create the application's main window
mainWindow = gcnew Window();
mainWindow->Title = "StackPanel vs. DockPanel";
// Add root Grid
myGrid = gcnew Grid();
myGrid->Width = 175;
myGrid->Height = 150;
RowDefinition^ myRowDef1 = gcnew RowDefinition();
RowDefinition^ myRowDef2 = gcnew RowDefinition();
myGrid->RowDefinitions->Add(myRowDef1);
myGrid->RowDefinitions->Add(myRowDef2);
// Define the DockPanel
myDockPanel = gcnew DockPanel();
Grid::SetRow(myDockPanel, 0);
//Define an Image and Source
Image^ myImage = gcnew Image();
BitmapImage^ bi = gcnew BitmapImage();
bi->BeginInit();
bi->UriSource = gcnew System::Uri("smiley_stackpanel.png", UriKind::Relative);
bi->EndInit();
myImage->Source = bi;
Image^ myImage2 = gcnew Image();
BitmapImage^ bi2 = gcnew BitmapImage();
bi2->BeginInit();
bi2->UriSource = gcnew System::Uri("smiley_stackpanel.png", UriKind::Relative);
bi2->EndInit();
myImage2->Source = bi2;
Image^ myImage3 = gcnew Image();
BitmapImage^ bi3 = gcnew BitmapImage();
bi3->BeginInit();
bi3->UriSource = gcnew System::Uri("smiley_stackpanel.PNG", UriKind::Relative);
bi3->EndInit();
myImage3->Stretch = Stretch::Fill;
myImage3->Source = bi3;
// Add the images to the parent DockPanel
myDockPanel->Children->Add(myImage);
myDockPanel->Children->Add(myImage2);
myDockPanel->Children->Add(myImage3);
//Define a StackPanel
myStackPanel = gcnew StackPanel();
myStackPanel->Orientation = Orientation::Horizontal;
Grid::SetRow(myStackPanel, 1);
Image^ myImage4 = gcnew Image();
BitmapImage^ bi4 = gcnew BitmapImage();
bi4->BeginInit();
bi4->UriSource = gcnew System::Uri("smiley_stackpanel.png", UriKind::Relative);
bi4->EndInit();
myImage4->Source = bi4;
Image^ myImage5 = gcnew Image();
BitmapImage^ bi5 = gcnew BitmapImage();
bi5->BeginInit();
bi5->UriSource = gcnew System::Uri("smiley_stackpanel.png", UriKind::Relative);
bi5->EndInit();
myImage5->Source = bi5;
Image^ myImage6 = gcnew Image();
BitmapImage^ bi6 = gcnew BitmapImage();
bi6->BeginInit();
bi6->UriSource = gcnew System::Uri("smiley_stackpanel.PNG", UriKind::Relative);
bi6->EndInit();
myImage6->Stretch = Stretch::Fill;
myImage6->Source = bi6;
// Add the images to the parent StackPanel
myStackPanel->Children->Add(myImage4);
myStackPanel->Children->Add(myImage5);
myStackPanel->Children->Add(myImage6);
// Add the layout panels as children of the Grid
myGrid->Children->Add(myDockPanel);
myGrid->Children->Add(myStackPanel);
// Add the Grid as the Content of the Parent Window Object
mainWindow->Content = myGrid;
mainWindow->Show();
// Create the application's main window
mainWindow = new Window ();
mainWindow.Title = "StackPanel vs. DockPanel";
// Add root Grid
myGrid = new Grid();
myGrid.Width = 175;
myGrid.Height = 150;
RowDefinition myRowDef1 = new RowDefinition();
RowDefinition myRowDef2 = new RowDefinition();
myGrid.RowDefinitions.Add(myRowDef1);
myGrid.RowDefinitions.Add(myRowDef2);
// Define the DockPanel
myDockPanel = new DockPanel();
Grid.SetRow(myDockPanel, 0);
//Define an Image and Source
Image myImage = new Image();
BitmapImage bi = new BitmapImage();
bi.BeginInit();
bi.UriSource = new Uri("smiley_stackpanel.png", UriKind.Relative);
bi.EndInit();
myImage.Source = bi;
Image myImage2 = new Image();
BitmapImage bi2 = new BitmapImage();
bi2.BeginInit();
bi2.UriSource = new Uri("smiley_stackpanel.png", UriKind.Relative);
bi2.EndInit();
myImage2.Source = bi2;
Image myImage3 = new Image();
BitmapImage bi3 = new BitmapImage();
bi3.BeginInit();
bi3.UriSource = new Uri("smiley_stackpanel.PNG", UriKind.Relative);
bi3.EndInit();
myImage3.Stretch = Stretch.Fill;
myImage3.Source = bi3;
// Add the images to the parent DockPanel
myDockPanel.Children.Add(myImage);
myDockPanel.Children.Add(myImage2);
myDockPanel.Children.Add(myImage3);
//Define a StackPanel
myStackPanel = new StackPanel();
myStackPanel.Orientation = Orientation.Horizontal;
Grid.SetRow(myStackPanel, 1);
Image myImage4 = new Image();
BitmapImage bi4 = new BitmapImage();
bi4.BeginInit();
bi4.UriSource = new Uri("smiley_stackpanel.png", UriKind.Relative);
bi4.EndInit();
myImage4.Source = bi4;
Image myImage5 = new Image();
BitmapImage bi5 = new BitmapImage();
bi5.BeginInit();
bi5.UriSource = new Uri("smiley_stackpanel.png", UriKind.Relative);
bi5.EndInit();
myImage5.Source = bi5;
Image myImage6 = new Image();
BitmapImage bi6 = new BitmapImage();
bi6.BeginInit();
bi6.UriSource = new Uri("smiley_stackpanel.PNG", UriKind.Relative);
bi6.EndInit();
myImage6.Stretch = Stretch.Fill;
myImage6.Source = bi6;
// Add the images to the parent StackPanel
myStackPanel.Children.Add(myImage4);
myStackPanel.Children.Add(myImage5);
myStackPanel.Children.Add(myImage6);
// Add the layout panels as children of the Grid
myGrid.Children.Add(myDockPanel);
myGrid.Children.Add(myStackPanel);
// Add the Grid as the Content of the Parent Window Object
mainWindow.Content = myGrid;
mainWindow.Show ();
'Add root Grid
Dim myGrid As New Grid
myGrid.Width = 175
myGrid.Height = 150
Dim myRowDef1 As New RowDefinition
Dim myRowDef2 As New RowDefinition
myGrid.RowDefinitions.Add(myRowDef1)
myGrid.RowDefinitions.Add(myRowDef2)
'Define the DockPanel
Dim myDockPanel As New DockPanel
Grid.SetRow(myDockPanel, 0)
'Define an Image and Source.
Dim myImage As New Image
Dim bi As New BitmapImage
bi.BeginInit()
bi.UriSource = New Uri("smiley_stackpanel.png", UriKind.Relative)
bi.EndInit()
myImage.Source = bi
Dim myImage2 As New Image
Dim bi2 As New BitmapImage
bi2.BeginInit()
bi2.UriSource = New Uri("smiley_stackpanel.png", UriKind.Relative)
bi2.EndInit()
myImage2.Source = bi2
Dim myImage3 As New Image
Dim bi3 As New BitmapImage
bi3.BeginInit()
bi3.UriSource = New Uri("smiley_stackpanel.PNG", UriKind.Relative)
bi3.EndInit()
myImage3.Stretch = Stretch.Fill
myImage3.Source = bi3
'Add the images to the parent DockPanel.
myDockPanel.Children.Add(myImage)
myDockPanel.Children.Add(myImage2)
myDockPanel.Children.Add(myImage3)
'Define a StackPanel.
Dim myStackPanel As New StackPanel
myStackPanel.Orientation = Orientation.Horizontal
Grid.SetRow(myStackPanel, 1)
Dim myImage4 As New Image
Dim bi4 As New BitmapImage
bi4.BeginInit()
bi4.UriSource = New Uri("smiley_stackpanel.png", UriKind.Relative)
bi4.EndInit()
myImage4.Source = bi4
Dim myImage5 As New Image
Dim bi5 As New BitmapImage
bi5.BeginInit()
bi5.UriSource = New Uri("smiley_stackpanel.png", UriKind.Relative)
bi5.EndInit()
myImage5.Source = bi5
Dim myImage6 As New Image
Dim bi6 As New BitmapImage
bi6.BeginInit()
bi6.UriSource = New Uri("smiley_stackpanel.PNG", UriKind.Relative)
bi6.EndInit()
myImage6.Stretch = Stretch.Fill
myImage6.Source = bi6
'Add the images to the parent StackPanel.
myStackPanel.Children.Add(myImage4)
myStackPanel.Children.Add(myImage5)
myStackPanel.Children.Add(myImage6)
'Add the layout panels as children of the Grid
myGrid.Children.Add(myDockPanel)
myGrid.Children.Add(myStackPanel)
<Page xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
WindowTitle="StackPanel vs. DockPanel">
<Grid Width="175" Height="150">
<Grid.ColumnDefinitions>
<ColumnDefinition />
</Grid.ColumnDefinitions>
<Grid.RowDefinitions>
<RowDefinition />
<RowDefinition />
</Grid.RowDefinitions>
<DockPanel Grid.Column="0" Grid.Row="0">
<Image Source="smiley_stackpanel.png" />
<Image Source="smiley_stackpanel.png" />
<Image Source="smiley_stackpanel.png" Stretch="Fill"/>
</DockPanel>
<StackPanel Grid.Column="0" Grid.Row="1" Orientation="Horizontal">
<Image Source="smiley_stackpanel.png" />
<Image Source="smiley_stackpanel.png" />
<Image Source="smiley_stackpanel.png" Stretch="Fill"/>
</StackPanel>
</Grid>
</Page>
La différence de comportement du rendu peut être observée dans cette image.
Définition et utilisation d’un élément StackPanel
L’exemple suivant montre comment utiliser un StackPanel ensemble de boutons positionnés verticalement. Pour le positionnement horizontal, définissez la Orientation propriété sur Horizontal.
// Create the application's main window
mainWindow = new Window ();
mainWindow.Title = "StackPanel Sample";
// Define the StackPanel
myStackPanel = new StackPanel();
myStackPanel.HorizontalAlignment = HorizontalAlignment.Left;
myStackPanel.VerticalAlignment = VerticalAlignment.Top;
// Define child content
Button myButton1 = new Button();
myButton1.Content = "Button 1";
Button myButton2 = new Button();
myButton2.Content = "Button 2";
Button myButton3 = new Button();
myButton3.Content = "Button 3";
// Add child elements to the parent StackPanel
myStackPanel.Children.Add(myButton1);
myStackPanel.Children.Add(myButton2);
myStackPanel.Children.Add(myButton3);
// Add the StackPanel as the Content of the Parent Window Object
mainWindow.Content = myStackPanel;
mainWindow.Show ();
WindowTitle = "StackPanel Sample"
' Define the StackPanel
Dim myStackPanel As New StackPanel()
myStackPanel.HorizontalAlignment = Windows.HorizontalAlignment.Left
myStackPanel.VerticalAlignment = Windows.VerticalAlignment.Top
' Define child content
Dim myButton1 As New Button()
myButton1.Content = "Button 1"
Dim myButton2 As New Button()
myButton2.Content = "Button 2"
Dim myButton3 As New Button()
myButton3.Content = "Button 3"
' Add child elements to the parent StackPanel
myStackPanel.Children.Add(myButton1)
myStackPanel.Children.Add(myButton2)
myStackPanel.Children.Add(myButton3)
Me.Content = myStackPanel
L’application compilée produit une nouvelle IU qui ressemble à ceci :
Élément VirtualizingStackPanel
WPF fournit également une variante de l’élément StackPanel qui « virtualise » automatiquement le contenu enfant lié aux données. Dans ce contexte, le mot virtualiser fait référence à une technique par laquelle un sous-ensemble d’éléments est généré à partir d’un plus grand nombre d’éléments de données en fonction des éléments visibles à l’écran. La génération d’un grand nombre d’éléments d’interface utilisateur, alors que seul un certain nombre de ces éléments peut figurer à l’écran à un moment donné, entraîne une utilisation intensive de la mémoire et du processeur. VirtualizingStackPanel (via les fonctionnalités fournies par VirtualizingPanel) calcule les éléments visibles et fonctionne avec un ItemContainerGeneratorItemsControl (par exemple ListBox ) ListViewpour créer uniquement des éléments pour les éléments visibles.
L’élément VirtualizingStackPanel est automatiquement défini en tant qu’hôte d’éléments pour les contrôles tels que le ListBox. Lors de l’hébergement d’une collection liée aux données, le contenu est automatiquement virtualisé, tant que le contenu se trouve dans les limites d’un ScrollViewer. Cela améliore considérablement les performances lorsque de nombreux éléments enfants sont hébergés.
Le balisage suivant montre comment utiliser un VirtualizingStackPanel hôte d’éléments. La propriété jointe doit être définie true sur (par défaut) pour que la VirtualizingStackPanel.IsVirtualizingProperty virtualisation se produise.
<StackPanel DataContext="{Binding Source={StaticResource Leagues}}">
<TextBlock Text="{Binding XPath=@name}" FontFamily="Arial" FontSize="18" Foreground="Black"/>
<ListBox VirtualizingStackPanel.IsVirtualizing="True"
ItemsSource="{Binding XPath=Team}"
ItemTemplate="{DynamicResource NameDataStyle}"/>
</StackPanel>
WrapPanel
WrapPanel est utilisé pour positionner les éléments enfants en position séquentielle de gauche à droite, cassant le contenu vers la ligne suivante lorsqu’il atteint le bord de son conteneur parent. Le contenu peut être orienté horizontalement ou verticalement. WrapPanel est utile pour les scénarios d’interface utilisateur en flux simples. Il peut également être utilisé pour appliquer un dimensionnement uniforme à tous ses éléments enfants.
L’exemple suivant montre comment créer un WrapPanel contrôle pour afficher Button les contrôles qui s’encapsulent lorsqu’ils atteignent le bord de leur conteneur.
// Create the application's main window
mainWindow = gcnew System::Windows::Window();
mainWindow->Title = "WrapPanel Sample";
// Instantiate a new WrapPanel and set properties
myWrapPanel = gcnew WrapPanel();
myWrapPanel->Background = Brushes::Azure;
myWrapPanel->Orientation = Orientation::Horizontal;
myWrapPanel->ItemHeight = 25;
myWrapPanel->ItemWidth = 75;
myWrapPanel->Width = 150;
myWrapPanel->HorizontalAlignment = HorizontalAlignment::Left;
myWrapPanel->VerticalAlignment = VerticalAlignment::Top;
// Define 3 button elements. Each button is sized at width of 75, so the third button wraps to the next line.
btn1 = gcnew Button();
btn1->Content = "Button 1";
btn2 = gcnew Button();
btn2->Content = "Button 2";
btn3 = gcnew Button();
btn3->Content = "Button 3";
// Add the buttons to the parent WrapPanel using the Children.Add method.
myWrapPanel->Children->Add(btn1);
myWrapPanel->Children->Add(btn2);
myWrapPanel->Children->Add(btn3);
// Add the WrapPanel to the MainWindow as Content
mainWindow->Content = myWrapPanel;
mainWindow->Show();
// Create the application's main window
mainWindow = new System.Windows.Window();
mainWindow.Title = "WrapPanel Sample";
// Instantiate a new WrapPanel and set properties
myWrapPanel = new WrapPanel();
myWrapPanel.Background = System.Windows.Media.Brushes.Azure;
myWrapPanel.Orientation = Orientation.Horizontal;
myWrapPanel.Width = 200;
myWrapPanel.HorizontalAlignment = HorizontalAlignment.Left;
myWrapPanel.VerticalAlignment = VerticalAlignment.Top;
// Define 3 button elements. The last three buttons are sized at width
// of 75, so the forth button wraps to the next line.
btn1 = new Button();
btn1.Content = "Button 1";
btn1.Width = 200;
btn2 = new Button();
btn2.Content = "Button 2";
btn2.Width = 75;
btn3 = new Button();
btn3.Content = "Button 3";
btn3.Width = 75;
btn4 = new Button();
btn4.Content = "Button 4";
btn4.Width = 75;
// Add the buttons to the parent WrapPanel using the Children.Add method.
myWrapPanel.Children.Add(btn1);
myWrapPanel.Children.Add(btn2);
myWrapPanel.Children.Add(btn3);
myWrapPanel.Children.Add(btn4);
// Add the WrapPanel to the MainWindow as Content
mainWindow.Content = myWrapPanel;
mainWindow.Show();
WindowTitle = "WrapPanel Sample"
' Instantiate a new WrapPanel and set properties
Dim myWrapPanel As New WrapPanel()
myWrapPanel.Background = Brushes.Azure
myWrapPanel.Orientation = Orientation.Horizontal
myWrapPanel.Width = 200
myWrapPanel.HorizontalAlignment = Windows.HorizontalAlignment.Left
myWrapPanel.VerticalAlignment = Windows.VerticalAlignment.Top
' Define 3 button elements. The last three buttons are sized at width
' of 75, so the forth button wraps to the next line.
Dim btn1 As New Button()
btn1.Content = "Button 1"
btn1.Width = 200
Dim btn2 As New Button()
btn2.Content = "Button 2"
btn2.Width = 75
Dim btn3 As New Button()
btn3.Content = "Button 3"
btn3.Width = 75
Dim btn4 As New Button()
btn4.Content = "Button 4"
btn4.Width = 75
' Add the buttons to the parent WrapPanel using the Children.Add method.
myWrapPanel.Children.Add(btn1)
myWrapPanel.Children.Add(btn2)
myWrapPanel.Children.Add(btn3)
myWrapPanel.Children.Add(btn4)
' Add the WrapPanel to the Page as Content
Me.Content = myWrapPanel
<Page xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" WindowTitle="WrapPanel Sample">
<Border HorizontalAlignment="Left" VerticalAlignment="Top" BorderBrush="Black" BorderThickness="2">
<WrapPanel Background="LightBlue" Width="200" Height="100">
<Button Width="200">Button 1</Button>
<Button>Button 2</Button>
<Button>Button 3</Button>
<Button>Button 4</Button>
</WrapPanel>
</Border>
</Page>
L’application compilée produit une nouvelle IU qui ressemble à ceci :
Éléments Panel imbriqués
Panel les éléments peuvent être imbriqués entre eux afin de produire des dispositions complexes. Cela peut s’avérer très utile dans les situations où l’un Panel est idéal pour une partie d’une interface utilisateur, mais peut ne pas répondre aux besoins d’une autre partie de l’interface utilisateur.
Il n’existe aucune limite concernant le nombre d’imbrications que votre application peut prendre en charge. Toutefois, il est généralement préférable de limiter ces éléments Panel à ceux qui sont réellement nécessaires pour la disposition souhaitée. Dans de nombreux cas, un Grid élément peut être utilisé au lieu de panneaux imbriqués en raison de sa flexibilité en tant que conteneur de disposition. Cela peut accroître les performances au sein de votre application en laissant les éléments inutiles en dehors de l’arborescence.
L’exemple suivant montre comment créer une interface utilisateur qui tire parti des éléments imbriqués Panel afin d’obtenir une disposition spécifique. Dans ce cas particulier, un DockPanel élément est utilisé pour fournir une structure d’interface utilisateur et des éléments imbriqués StackPanel , un Gridet un Canvas sont utilisés pour positionner les éléments enfants précisément dans le parent DockPanel.
// Define the DockPanel.
myDockPanel = new DockPanel();
// Add the Left Docked StackPanel
Border myBorder2 = new Border();
myBorder2.BorderThickness = new Thickness(1);
myBorder2.BorderBrush = Brushes.Black;
DockPanel.SetDock(myBorder2, Dock.Left);
StackPanel myStackPanel = new StackPanel();
Button myButton1 = new Button();
myButton1.Content = "Left Docked";
myButton1.Margin = new Thickness(5);
Button myButton2 = new Button();
myButton2.Content = "StackPanel";
myButton2.Margin = new Thickness(5);
myStackPanel.Children.Add(myButton1);
myStackPanel.Children.Add(myButton2);
myBorder2.Child = myStackPanel;
// Add the Top Docked Grid.
Border myBorder3 = new Border();
myBorder3.BorderThickness = new Thickness(1);
myBorder3.BorderBrush = Brushes.Black;
DockPanel.SetDock(myBorder3, Dock.Top);
Grid myGrid = new Grid();
myGrid.ShowGridLines = true;
RowDefinition myRowDef1 = new RowDefinition();
RowDefinition myRowDef2 = new RowDefinition();
ColumnDefinition myColDef1 = new ColumnDefinition();
ColumnDefinition myColDef2 = new ColumnDefinition();
ColumnDefinition myColDef3 = new ColumnDefinition();
myGrid.ColumnDefinitions.Add(myColDef1);
myGrid.ColumnDefinitions.Add(myColDef2);
myGrid.ColumnDefinitions.Add(myColDef3);
myGrid.RowDefinitions.Add(myRowDef1);
myGrid.RowDefinitions.Add(myRowDef2);
TextBlock myTextBlock1 = new TextBlock();
myTextBlock1.FontSize = 20;
myTextBlock1.Margin = new Thickness(10);
myTextBlock1.Text = "Grid Element Docked at the Top";
Grid.SetRow(myTextBlock1, 0);
Grid.SetColumnSpan(myTextBlock1, 3);
Button myButton3 = new Button();
myButton3.Margin = new Thickness(5);
myButton3.Content = "A Row";
Grid.SetColumn(myButton3, 0);
Grid.SetRow(myButton3, 1);
Button myButton4 = new Button();
myButton4.Margin = new Thickness(5);
myButton4.Content = "of Button";
Grid.SetColumn(myButton4, 1);
Grid.SetRow(myButton4, 1);
Button myButton5 = new Button();
myButton5.Margin = new Thickness(5);
myButton5.Content = "Elements";
Grid.SetColumn(myButton5, 2);
Grid.SetRow(myButton5, 1);
myGrid.Children.Add(myTextBlock1);
myGrid.Children.Add(myButton3);
myGrid.Children.Add(myButton4);
myGrid.Children.Add(myButton5);
myBorder3.Child = myGrid;
// Add the Bottom Docked StackPanel.
Border myBorder4 = new Border();
myBorder4.BorderBrush = Brushes.Black;
myBorder4.BorderThickness = new Thickness(1);
DockPanel.SetDock(myBorder4, Dock.Bottom);
StackPanel myStackPanel2 = new StackPanel();
myStackPanel2.Orientation = Orientation.Horizontal;
TextBlock myTextBlock2 = new TextBlock();
myTextBlock2.Text = "This StackPanel is Docked to the Bottom";
myTextBlock2.Margin = new Thickness(5);
myStackPanel2.Children.Add(myTextBlock2);
myBorder4.Child = myStackPanel2;
// Add the Canvas, that fills remaining space.
Border myBorder5 = new Border();
myBorder4.BorderBrush = Brushes.Black;
myBorder5.BorderThickness = new Thickness(1);
Canvas myCanvas = new Canvas();
myCanvas.ClipToBounds = true;
TextBlock myTextBlock3 = new TextBlock();
myTextBlock3.Text = "Content in the Canvas will Fill the remaining space.";
Canvas.SetTop(myTextBlock3, 50);
Canvas.SetLeft(myTextBlock3, 50);
Ellipse myEllipse = new Ellipse();
myEllipse.Height = 100;
myEllipse.Width = 125;
myEllipse.Fill = Brushes.CornflowerBlue;
myEllipse.Stroke = Brushes.Aqua;
Canvas.SetTop(myEllipse, 100);
Canvas.SetLeft(myEllipse, 150);
myCanvas.Children.Add(myTextBlock3);
myCanvas.Children.Add(myEllipse);
myBorder5.Child = myCanvas;
// Add child elements to the parent DockPanel.
myDockPanel.Children.Add(myBorder2);
myDockPanel.Children.Add(myBorder3);
myDockPanel.Children.Add(myBorder4);
myDockPanel.Children.Add(myBorder5);
Dim myDockPanel As New DockPanel()
Dim myBorder2 As New Border()
myBorder2.BorderThickness = New Thickness(1)
myBorder2.BorderBrush = Brushes.Black
DockPanel.SetDock(myBorder2, Dock.Left)
Dim myStackPanel As New StackPanel()
Dim myButton1 As New Button()
myButton1.Content = "Left Docked"
myButton1.Margin = New Thickness(5)
Dim myButton2 As New Button()
myButton2.Content = "StackPanel"
myButton2.Margin = New Thickness(5)
myStackPanel.Children.Add(myButton1)
myStackPanel.Children.Add(myButton2)
myBorder2.Child = myStackPanel
Dim myBorder3 As New Border()
myBorder3.BorderThickness = New Thickness(1)
myBorder3.BorderBrush = Brushes.Black
DockPanel.SetDock(myBorder3, Dock.Top)
Dim myGrid As New Grid()
myGrid.ShowGridLines = True
Dim myRowDef1 As New RowDefinition()
Dim myRowDef2 As New RowDefinition()
Dim myColDef1 As New ColumnDefinition()
Dim myColDef2 As New ColumnDefinition()
Dim myColDef3 As New ColumnDefinition()
myGrid.ColumnDefinitions.Add(myColDef1)
myGrid.ColumnDefinitions.Add(myColDef2)
myGrid.ColumnDefinitions.Add(myColDef3)
myGrid.RowDefinitions.Add(myRowDef1)
myGrid.RowDefinitions.Add(myRowDef2)
Dim myTextBlock1 As New TextBlock()
myTextBlock1.FontSize = 20
myTextBlock1.Margin = New Thickness(10)
myTextBlock1.Text = "Grid Element Docked at the Top"
Grid.SetRow(myTextBlock1, 0)
Grid.SetColumnSpan(myTextBlock1, 3)
Dim myButton3 As New Button()
myButton3.Margin = New Thickness(5)
myButton3.Content = "A Row"
Grid.SetColumn(myButton3, 0)
Grid.SetRow(myButton3, 1)
Dim myButton4 As New Button()
myButton4.Margin = New Thickness(5)
myButton4.Content = "of Button"
Grid.SetColumn(myButton4, 1)
Grid.SetRow(myButton4, 1)
Dim myButton5 As New Button()
myButton5.Margin = New Thickness(5)
myButton5.Content = "Elements"
Grid.SetColumn(myButton5, 2)
Grid.SetRow(myButton5, 1)
myGrid.Children.Add(myTextBlock1)
myGrid.Children.Add(myButton3)
myGrid.Children.Add(myButton4)
myGrid.Children.Add(myButton5)
myBorder3.Child = myGrid
Dim myBorder4 As New Border()
myBorder4.BorderBrush = Brushes.Black
myBorder4.BorderThickness = New Thickness(1)
DockPanel.SetDock(myBorder4, Dock.Bottom)
Dim myStackPanel2 As New StackPanel()
myStackPanel2.Orientation = Orientation.Horizontal
Dim myTextBlock2 As New TextBlock()
myTextBlock2.Text = "This StackPanel is Docked to the Bottom"
myTextBlock2.Margin = New Thickness(5)
myStackPanel2.Children.Add(myTextBlock2)
myBorder4.Child = myStackPanel2
Dim myBorder5 As New Border()
myBorder5.BorderBrush = Brushes.Black
myBorder5.BorderThickness = New Thickness(1)
Dim myCanvas As New Canvas()
myCanvas.ClipToBounds = True
Dim myTextBlock3 As New TextBlock()
myTextBlock3.Text = "Content in the Canvas will Fill the remaining space."
Canvas.SetTop(myTextBlock3, 50)
Canvas.SetLeft(myTextBlock3, 50)
Dim myEllipse As New Ellipse()
myEllipse.Height = 100
myEllipse.Width = 125
myEllipse.Fill = Brushes.CornflowerBlue
myEllipse.Stroke = Brushes.Aqua
Canvas.SetTop(myEllipse, 100)
Canvas.SetLeft(myEllipse, 150)
myCanvas.Children.Add(myTextBlock3)
myCanvas.Children.Add(myEllipse)
myBorder5.Child = myCanvas
myDockPanel.Children.Add(myBorder2)
myDockPanel.Children.Add(myBorder3)
myDockPanel.Children.Add(myBorder4)
myDockPanel.Children.Add(myBorder5)

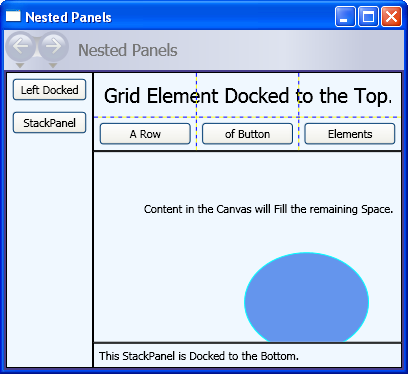

L’application compilée produit une nouvelle IU qui ressemble à ceci :
Éléments Panel personnalisés
Bien que WPF fournit un tableau de contrôles de disposition flexibles, des comportements de disposition personnalisés peuvent également être obtenus en substituant les méthodes et MeasureOverride les ArrangeOverride méthodes. Un dimensionnement et un positionnement personnalisés peuvent être obtenus en définissant de nouveaux comportements de positionnement au sein de ces méthodes de remplacement.
De même, les comportements de disposition personnalisés basés sur des classes dérivées (telles que Canvas ouGrid) peuvent être définis en substituant leurs méthodes et MeasureOverride leurs ArrangeOverride méthodes.
Le balisage suivant montre comment créer un élément personnalisé Panel . Ce nouveau Panel, défini comme PlotPanel, prend en charge le positionnement des éléments enfants à l’aide de coordonnées x et y codées en dur. Dans cet exemple, un Rectangle élément (non affiché) est positionné au point de traçage 50 (x) et 50 (y).
public:
ref class PlotPanel : Panel {
public:
PlotPanel () {};
protected:
// Override the default Measure method of Panel
virtual Size MeasureOverride(Size availableSize) override
{
Size^ panelDesiredSize = gcnew Size();
// In our example, we just have one child.
// Report that our panel requires just the size of its only child.
for each (UIElement^ child in InternalChildren)
{
child->Measure(availableSize);
panelDesiredSize = child->DesiredSize;
}
return *panelDesiredSize ;
}
protected:
virtual System::Windows::Size ArrangeOverride (Size finalSize) override
{
for each (UIElement^ child in InternalChildren)
{
double x = 50;
double y = 50;
child->Arrange(Rect(Point(x, y), child->DesiredSize));
}
return finalSize;
};
};
public class PlotPanel : Panel
{
// Default public constructor
public PlotPanel()
: base()
{
}
// Override the default Measure method of Panel
protected override Size MeasureOverride(Size availableSize)
{
Size panelDesiredSize = new Size();
// In our example, we just have one child.
// Report that our panel requires just the size of its only child.
foreach (UIElement child in InternalChildren)
{
child.Measure(availableSize);
panelDesiredSize = child.DesiredSize;
}
return panelDesiredSize ;
}
protected override Size ArrangeOverride(Size finalSize)
{
foreach (UIElement child in InternalChildren)
{
double x = 50;
double y = 50;
child.Arrange(new Rect(new Point(x, y), child.DesiredSize));
}
return finalSize; // Returns the final Arranged size
}
}
Public Class PlotPanel
Inherits Panel
'Override the default Measure method of Panel.
Protected Overrides Function MeasureOverride(ByVal availableSize As System.Windows.Size) As System.Windows.Size
Dim panelDesiredSize As Size = New Size()
' In our example, we just have one child.
' Report that our panel requires just the size of its only child.
For Each child As UIElement In InternalChildren
child.Measure(availableSize)
panelDesiredSize = child.DesiredSize
Next
Return panelDesiredSize
End Function
Protected Overrides Function ArrangeOverride(ByVal finalSize As System.Windows.Size) As System.Windows.Size
For Each child As UIElement In InternalChildren
Dim x As Double = 50
Dim y As Double = 50
child.Arrange(New Rect(New System.Windows.Point(x, y), child.DesiredSize))
Next
Return finalSize
End Function
End Class
Pour voir une implémentation d’élément Panel personnalisé plus complexe, consultez Créer un exemple de panneau d’agencement de contenu personnalisé.
Prise en charge de la localisation/globalisation
WPF prend en charge un certain nombre de fonctionnalités qui aident à créer une interface utilisateur localisable.
Tous les éléments du panneau prennent en charge en mode natif la FlowDirection propriété, qui peut être utilisée pour recréer dynamiquement du contenu en fonction des paramètres régionaux ou linguistiques d’un utilisateur. Pour plus d’informations, consultez FlowDirection.
La SizeToContent propriété fournit un mécanisme qui permet aux développeurs d’applications d’anticiper les besoins de l’interface utilisateur localisée. À l’aide de la valeur de cette propriété, un parent Window taille toujours dynamiquement pour ajuster le WidthAndHeight contenu et n’est pas limité par des restrictions de hauteur ou de largeur artificielles.
DockPanel, Gridet StackPanel sont tous les bons choix pour l’interface utilisateur localisable. Canvas n’est cependant pas un bon choix, car il positionne absolument le contenu, ce qui rend difficile la localisation.
Pour plus d’informations sur la création d’applications WPF avec des interfaces utilisateur localisables, consultez la vue d’ensemble de l’utilisation de la disposition automatique.
Voir aussi
- Procédure pas à pas : Ma première application de bureau WPF
- Galerie de dispositions WPF, exemple
- Disposition
- Exemple de galerie de contrôles WPF
- Vue d'ensemble de l'alignement, des marges et du remplissage
- Créer un exemple de panneau d’agencement de contenu personnalisé
- Vue d’ensemble des propriétés jointes
- Vue d’ensemble de l’utilisation de la disposition automatique
- Disposition et conception
.NET Desktop feedback
Commentaires
Bientôt disponible : Tout au long de 2024, nous allons supprimer progressivement GitHub Issues comme mécanisme de commentaires pour le contenu et le remplacer par un nouveau système de commentaires. Pour plus d’informations, consultez https://aka.ms/ContentUserFeedback.
Envoyer et afficher des commentaires pour
