Cette rubrique présente des Drawing objets et explique comment les utiliser pour dessiner efficacement des formes, des bitmaps, du texte et des supports. Utilisez des Drawing objets lorsque vous créez des images clipart, peignez avec un DrawingBrush, ou utilisez des Visual objets.
Qu’est-ce qu’un objet de dessin
Un objet Drawing décrit le contenu visible, tel qu’une forme, une bitmap, une vidéo ou une ligne de texte. Différents types de dessins décrivent différents types de contenu. Voici une liste des différents types d’objets de dessin.
GeometryDrawing : dessine une forme.
ImageDrawing : dessine une image.
GlyphRunDrawing : dessine du texte.
VideoDrawing : lit un fichier audio ou vidéo.
DrawingGroup : dessine d’autres dessins. Utilisez un groupe de dessins pour combiner d’autres dessins en un seul dessin composite.
Drawing les objets sont polyvalents ; il existe de nombreuses façons d’utiliser un Drawing objet.
Vous pouvez l’afficher sous forme d’image à l’aide d’un contrôle et d’un DrawingImageImage contrôle.
Vous pouvez l’utiliser avec un DrawingBrush pour peindre un objet, tel que le Background d'un Page.
Vous pouvez l’utiliser pour décrire l’apparence d’un DrawingVisual.
Vous pouvez l’utiliser pour énumérer le contenu d’un Visual.
WPF fournit d’autres types d’objets capables de dessiner des formes, des bitmaps, du texte et des supports. Par exemple, vous pouvez également utiliser des Shape objets pour dessiner des formes, et le MediaElement contrôle offre un autre moyen d’ajouter de la vidéo à votre application. Quand devez-vous utiliser des Drawing objets ? Lorsque vous pouvez sacrifier les fonctionnalités au niveau de l’infrastructure pour obtenir des avantages en matière de performances ou quand vous avez besoin de Freezable fonctionnalités. Étant donné que Drawing les objets ne prennent pas en charge la mise en page, les entrées, et la mise au point, ils offrent des avantages en matière de performances qui les rendent idéaux pour décrire les arrière-plans, les clip arts, et pour les dessins de bas niveau avec Visual des objets.
Étant donné qu’ils sont un objet de type Freezable , Drawing les objets obtiennent plusieurs fonctionnalités spéciales, notamment les suivantes : ils peuvent être déclarés en tant que ressources, partagées entre plusieurs objets, rendues en lecture seule pour améliorer les performances, cloner et rendre thread-safe. Pour plus d’informations sur les fonctionnalités des objets Freezable, consultez la Vue d’ensemble des objets gelables.
Dessiner une forme
Pour dessiner une forme, vous utilisez un GeometryDrawing. La propriété d’un Geometry dessin géométrique décrit la forme à dessiner, sa Brush propriété décrit la façon dont l’intérieur de la forme doit être peint et sa Pen propriété décrit comment son contour doit être dessiné.
L’exemple suivant utilise un GeometryDrawing pour dessiner une forme. La forme est décrite par un GeometryGroup et deux EllipseGeometry objets. L’intérieur de la forme est peint avec une LinearGradientBrush et son contour est dessiné avec un BlackPen.
Cet exemple crée ce qui suit GeometryDrawing.
Un DessinGéométrique
//
// Create the Geometry to draw.
//
GeometryGroup ellipses = new GeometryGroup();
ellipses.Children.Add(
new EllipseGeometry(new Point(50,50), 45, 20)
);
ellipses.Children.Add(
new EllipseGeometry(new Point(50, 50), 20, 45)
);
//
// Create a GeometryDrawing.
//
GeometryDrawing aGeometryDrawing = new GeometryDrawing();
aGeometryDrawing.Geometry = ellipses;
// Paint the drawing with a gradient.
aGeometryDrawing.Brush =
new LinearGradientBrush(
Colors.Blue,
Color.FromRgb(204,204,255),
new Point(0,0),
new Point(1,1));
// Outline the drawing with a solid color.
aGeometryDrawing.Pen = new Pen(Brushes.Black, 10);
<GeometryDrawing>
<GeometryDrawing.Geometry>
<!-- Create a composite shape. -->
<GeometryGroup>
<EllipseGeometry Center="50,50" RadiusX="45" RadiusY="20" />
<EllipseGeometry Center="50,50" RadiusX="20" RadiusY="45" />
</GeometryGroup>
</GeometryDrawing.Geometry>
<GeometryDrawing.Brush>
<!-- Paint the drawing with a gradient. -->
<LinearGradientBrush>
<GradientStop Offset="0.0" Color="Blue" />
<GradientStop Offset="1.0" Color="#CCCCFF" />
</LinearGradientBrush>
</GeometryDrawing.Brush>
<GeometryDrawing.Pen>
<!-- Outline the drawing with a solid color. -->
<Pen Thickness="10" Brush="Black" />
</GeometryDrawing.Pen>
</GeometryDrawing>
Pour obtenir l’exemple complet, consultez Créer un GeometryDrawing.
D’autres Geometry classes, telles que PathGeometry vous permettent de créer des formes plus complexes en créant des courbes et des arcs. Pour plus d’informations sur les objets, consultez la Geometry de Geometry.
Pour plus d’informations sur les autres façons de dessiner des formes qui n’utilisent pas d’objets Drawing , consultez Formes et Dessin de base dans WPF Overview.
Dessiner une image
Pour dessiner une image, vous utilisez un ImageDrawing. La propriété d’un ImageDrawingImageSource objet décrit l’image à dessiner et sa Rect propriété définit la région où l’image est dessinée.
L’exemple suivant dessine une image dans un rectangle situé à (75 75) qui est de 100 par 100 pixels. L’illustration suivante montre le ImageDrawing créé par l’exemple. Une bordure grise a été ajoutée pour afficher les limites du ImageDrawing.
Un dessin d'image 100 sur 100
// Create a 100 by 100 image with an upper-left point of (75,75).
ImageDrawing bigKiwi = new ImageDrawing();
bigKiwi.Rect = new Rect(75, 75, 100, 100);
bigKiwi.ImageSource = new BitmapImage(
new Uri(@"sampleImages\kiwi.png", UriKind.Relative));
<!-- The Rect property specifies that the image only fill a 100 by 100
rectangular area. -->
<ImageDrawing Rect="75,75,100,100" ImageSource="sampleImages\kiwi.png"/>
Pour plus d’informations sur les images, consultez la vue d’ensemble de l’imagerie.
Lire le média (code uniquement)
Remarque
Bien que vous puissiez déclarer un VideoDrawing en XAML (Extensible Application Markup Language), vous pouvez uniquement charger et lire son contenu en utilisant du code. Pour lire la vidéo dans Extensible Application Markup Language (XAML), utilisez plutôt un MediaElement.
Pour lire un fichier audio ou vidéo, vous utilisez un VideoDrawing et un MediaPlayer. Il existe deux façons de charger et de lire des supports. Le premier est d’utiliser un MediaPlayer et un VideoDrawing par eux-mêmes, et la deuxième façon est de créer votre propre MediaTimeline à utiliser avec le MediaPlayer et VideoDrawing.
Remarque
Lorsque vous distribuez un média avec votre application, vous ne pouvez pas utiliser un fichier multimédia comme ressource de projet, comme vous le feriez pour une image. Dans votre fichier projet, vous devez définir le type de média sur Content et définir CopyToOutputDirectory sur PreserveNewest ou Always.
Pour jouer des médias sans créer votre propre MediaTimeline, suivez les étapes suivantes.
Créez un objet MediaPlayer.
MediaPlayer player = new MediaPlayer();Utilisez la Open méthode pour charger le fichier multimédia.
player.Open(new Uri(@"sampleMedia\xbox.wmv", UriKind.Relative));Créer un VideoDrawing.
VideoDrawing aVideoDrawing = new VideoDrawing();Spécifiez la taille et l’emplacement pour dessiner le média en définissant la Rect propriété du VideoDrawing.
aVideoDrawing.Rect = new Rect(0, 0, 100, 100);Définissez la propriété Player de l’élément VideoDrawing avec MediaPlayer que vous avez créé.
aVideoDrawing.Player = player;Utilisez la méthode Play de MediaPlayer pour commencer à lire le média.
// Play the video once. player.Play();
L'exemple suivant utilise un VideoDrawing et un MediaPlayer pour lire une vidéo une fois.
//
// Create a VideoDrawing.
//
MediaPlayer player = new MediaPlayer();
player.Open(new Uri(@"sampleMedia\xbox.wmv", UriKind.Relative));
VideoDrawing aVideoDrawing = new VideoDrawing();
aVideoDrawing.Rect = new Rect(0, 0, 100, 100);
aVideoDrawing.Player = player;
// Play the video once.
player.Play();
Pour obtenir un contrôle temporel supplémentaire sur le média, utilisez un MediaTimeline avec les objets MediaPlayer et VideoDrawing. Vous pouvez spécifier si la vidéo doit être répétée. Pour utiliser un MediaTimeline avec un VideoDrawing, vous effectuez les étapes suivantes :
Déclarez le MediaTimeline et définissez ses comportements de minutage.
// Create a MediaTimeline. MediaTimeline mTimeline = new MediaTimeline(new Uri(@"sampleMedia\xbox.wmv", UriKind.Relative)); // Set the timeline to repeat. mTimeline.RepeatBehavior = RepeatBehavior.Forever;Créez-en un MediaClock à partir du MediaTimeline.
// Create a clock from the MediaTimeline. MediaClock mClock = mTimeline.CreateClock();Créez un(e) MediaPlayer et utilisez le/la MediaClock pour définir sa propriété Clock.
MediaPlayer repeatingVideoDrawingPlayer = new MediaPlayer(); repeatingVideoDrawingPlayer.Clock = mClock;Créez un VideoDrawing et affectez le MediaPlayer à la propriété Player de l'objet VideoDrawing.
VideoDrawing repeatingVideoDrawing = new VideoDrawing(); repeatingVideoDrawing.Rect = new Rect(150, 0, 100, 100); repeatingVideoDrawing.Player = repeatingVideoDrawingPlayer;
L’exemple suivant utilise un MediaTimeline avec un MediaPlayer et un VideoDrawing pour lire une vidéo à plusieurs reprises.
//
// Create a VideoDrawing that repeats.
//
// Create a MediaTimeline.
MediaTimeline mTimeline =
new MediaTimeline(new Uri(@"sampleMedia\xbox.wmv", UriKind.Relative));
// Set the timeline to repeat.
mTimeline.RepeatBehavior = RepeatBehavior.Forever;
// Create a clock from the MediaTimeline.
MediaClock mClock = mTimeline.CreateClock();
MediaPlayer repeatingVideoDrawingPlayer = new MediaPlayer();
repeatingVideoDrawingPlayer.Clock = mClock;
VideoDrawing repeatingVideoDrawing = new VideoDrawing();
repeatingVideoDrawing.Rect = new Rect(150, 0, 100, 100);
repeatingVideoDrawing.Player = repeatingVideoDrawingPlayer;
Notez que, lorsque vous utilisez un MediaTimeline, vous utilisez l’interactif ClockController retourné à partir de la propriété Controller de MediaClock pour contrôler la lecture multimédia au lieu des méthodes interactives de MediaPlayer.
Dessiner du texte
Pour dessiner du texte, vous utilisez un GlyphRunDrawing et un GlyphRun. L’exemple suivant utilise un GlyphRunDrawing pour dessiner le texte « Hello World ».
GlyphRun theGlyphRun = new GlyphRun(
new GlyphTypeface(new Uri(@"C:\WINDOWS\Fonts\TIMES.TTF")),
0,
false,
13.333333333333334,
new ushort[]{43, 72, 79, 79, 82, 3, 58, 82, 85, 79, 71},
new Point(0, 12.29),
new double[]{
9.62666666666667, 7.41333333333333, 2.96,
2.96, 7.41333333333333, 3.70666666666667,
12.5866666666667, 7.41333333333333,
4.44, 2.96, 7.41333333333333},
null,
null,
null,
null,
null,
null
);
GlyphRunDrawing gDrawing = new GlyphRunDrawing(Brushes.Black, theGlyphRun);
<GlyphRunDrawing ForegroundBrush="Black">
<GlyphRunDrawing.GlyphRun>
<GlyphRun
CaretStops="{x:Null}"
ClusterMap="{x:Null}"
IsSideways="False"
GlyphOffsets="{x:Null}"
GlyphIndices="43 72 79 79 82 3 58 82 85 79 71"
BaselineOrigin="0,12.29"
FontRenderingEmSize="13.333333333333334"
DeviceFontName="{x:Null}"
AdvanceWidths="9.62666666666667 7.41333333333333 2.96 2.96 7.41333333333333 3.70666666666667 12.5866666666667 7.41333333333333 4.44 2.96 7.41333333333333"
BidiLevel="0">
<GlyphRun.GlyphTypeface>
<GlyphTypeface FontUri="C:\WINDOWS\Fonts\TIMES.TTF" />
</GlyphRun.GlyphTypeface>
</GlyphRun>
</GlyphRunDrawing.GlyphRun>
</GlyphRunDrawing>
GlyphRun est un objet de bas niveau conçu pour être utilisé dans des scénarios de présentation et d'impression de documents au format fixe. Un moyen plus simple de dessiner du texte à l’écran consiste à utiliser un Label ou un TextBlock. Pour plus d’informations sur GlyphRun, consultez la présentation de l’objet GlyphRun et de l’élément Glyphes .
Dessins composites
A DrawingGroup vous permet de combiner plusieurs dessins en un seul dessin composite. À l’aide d’un DrawingGroup, vous pouvez combiner des formes, des images et du texte dans un seul Drawing objet.
L’exemple suivant utilise un DrawingGroup pour combiner deux GeometryDrawing objets et un ImageDrawing objet. Cet exemple génère la sortie suivante.
Représentation composite
//
// Create three drawings.
//
GeometryDrawing ellipseDrawing =
new GeometryDrawing(
new SolidColorBrush(Color.FromArgb(102, 181, 243, 20)),
new Pen(Brushes.Black, 4),
new EllipseGeometry(new Point(50,50), 50, 50)
);
ImageDrawing kiwiPictureDrawing =
new ImageDrawing(
new BitmapImage(new Uri(@"sampleImages\kiwi.png", UriKind.Relative)),
new Rect(50,50,100,100));
GeometryDrawing ellipseDrawing2 =
new GeometryDrawing(
new SolidColorBrush(Color.FromArgb(102,181,243,20)),
new Pen(Brushes.Black, 4),
new EllipseGeometry(new Point(150, 150), 50, 50)
);
// Create a DrawingGroup to contain the drawings.
DrawingGroup aDrawingGroup = new DrawingGroup();
aDrawingGroup.Children.Add(ellipseDrawing);
aDrawingGroup.Children.Add(kiwiPictureDrawing);
aDrawingGroup.Children.Add(ellipseDrawing2);
<DrawingGroup>
<GeometryDrawing Brush="#66B5F314">
<GeometryDrawing.Geometry>
<EllipseGeometry Center="50,50" RadiusX="50" RadiusY="50"/>
</GeometryDrawing.Geometry>
<GeometryDrawing.Pen>
<Pen Brush="Black" Thickness="4" />
</GeometryDrawing.Pen>
</GeometryDrawing>
<ImageDrawing ImageSource="sampleImages\kiwi.png" Rect="50,50,100,100"/>
<GeometryDrawing Brush="#66B5F314">
<GeometryDrawing.Geometry>
<EllipseGeometry Center="150,150" RadiusX="50" RadiusY="50"/>
</GeometryDrawing.Geometry>
<GeometryDrawing.Pen>
<Pen Brush="Black" Thickness="4" />
</GeometryDrawing.Pen>
</GeometryDrawing>
</DrawingGroup>
DrawingGroup permet également d'appliquer des masques d’opacité, des transformations, des effets bitmap et d'autres opérations à son contenu. DrawingGrouples opérations sont appliquées dans l’ordre suivant : OpacityMask, , OpacityBitmapEffect, ClipGeometry, GuidelineSet, puis Transform.

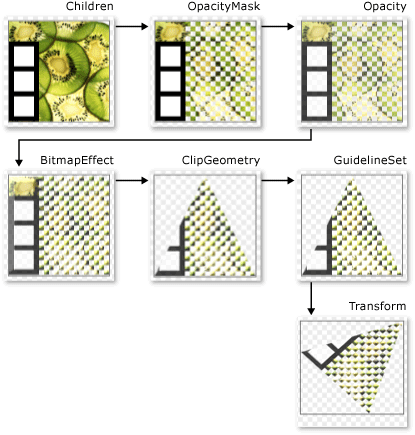

L’illustration suivante montre l’ordre dans lequel DrawingGroup les opérations sont appliquées.
Ordre des opérations de DrawingGroup
Le tableau suivant décrit les propriétés que vous pouvez utiliser pour manipuler le contenu d’un DrawingGroup objet.
| Propriété | Descriptif | Illustration |
|---|---|---|
| OpacityMask | Modifie l’opacité des parties sélectionnées du DrawingGroup contenu. Pour obtenir un exemple, consultez Guide pratique pour contrôler l’opacité d’un dessin. |
|
| Opacity | Modifie uniformément l’opacité des contenus DrawingGroup. Utilisez cette propriété pour rendre transparente Drawing ou partiellement transparente. Pour obtenir un exemple, consultez Comment : appliquer un masque d’opacité à un dessin. |
|
| BitmapEffect | Applique un BitmapEffect aux contenus DrawingGroup. Pour obtenir un exemple, consultez Comment : appliquer une bitmapEffect à un dessin. |
|
| ClipGeometry | Coupe le contenu de DrawingGroup à une région que vous décrivez à l’aide d’un Geometry. Pour obtenir un exemple, voir Comment : découper un dessin. |
|
| GuidelineSet | Aligne les pixels indépendants de l’appareil sur les pixels de l’appareil le long des instructions spécifiées. Cette propriété est utile pour garantir que les graphiques finement détaillés s’affichent fortement sur les écrans à faible résolution. Pour obtenir un exemple, consultez Appliquer un Ensemble de recommandations à un dessin. |
|
| Transform | Transforme le DrawingGroup contenu. Pour obtenir un exemple, consultez Comment : appliquer une transformation à un dessin. |
|
Afficher un dessin en tant qu’image
Pour afficher un Drawing avec un contrôle Image, utilisez un DrawingImage comme Image du contrôle Source et définissez la propriété DrawingImage de l’objet DrawingImage.Drawing sur le dessin que vous souhaitez afficher.
L’exemple suivant utilise un DrawingImage et un contrôle Image pour afficher un GeometryDrawing. Cet exemple génère la sortie suivante.
Une Image de Dessin
using System;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using System.Windows.Media.Animation;
using System.Windows.Shapes;
namespace SDKSample
{
public class DrawingImageExample : Page
{
public DrawingImageExample()
{
//
// Create the Geometry to draw.
//
GeometryGroup ellipses = new GeometryGroup();
ellipses.Children.Add(
new EllipseGeometry(new Point(50,50), 45, 20)
);
ellipses.Children.Add(
new EllipseGeometry(new Point(50, 50), 20, 45)
);
//
// Create a GeometryDrawing.
//
GeometryDrawing aGeometryDrawing = new GeometryDrawing();
aGeometryDrawing.Geometry = ellipses;
// Paint the drawing with a gradient.
aGeometryDrawing.Brush =
new LinearGradientBrush(
Colors.Blue,
Color.FromRgb(204,204,255),
new Point(0,0),
new Point(1,1));
// Outline the drawing with a solid color.
aGeometryDrawing.Pen = new Pen(Brushes.Black, 10);
//
// Use a DrawingImage and an Image control
// to display the drawing.
//
DrawingImage geometryImage = new DrawingImage(aGeometryDrawing);
// Freeze the DrawingImage for performance benefits.
geometryImage.Freeze();
Image anImage = new Image();
anImage.Source = geometryImage;
anImage.HorizontalAlignment = HorizontalAlignment.Left;
//
// Place the image inside a border and
// add it to the page.
//
Border exampleBorder = new Border();
exampleBorder.Child = anImage;
exampleBorder.BorderBrush = Brushes.Gray;
exampleBorder.BorderThickness = new Thickness(1);
exampleBorder.HorizontalAlignment = HorizontalAlignment.Left;
exampleBorder.VerticalAlignment = VerticalAlignment.Top;
exampleBorder.Margin = new Thickness(10);
this.Margin = new Thickness(20);
this.Background = Brushes.White;
this.Content = exampleBorder;
}
}
}
<Page
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:PresentationOptions="http://schemas.microsoft.com/winfx/2006/xaml/presentation/options"
xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
mc:Ignorable="PresentationOptions"
Background="White" Margin="20">
<Border BorderBrush="Gray" BorderThickness="1"
HorizontalAlignment="Left" VerticalAlignment="Top"
Margin="10">
<!-- This image uses a Drawing object for its source. -->
<Image>
<Image.Source>
<DrawingImage PresentationOptions:Freeze="True">
<DrawingImage.Drawing>
<GeometryDrawing>
<GeometryDrawing.Geometry>
<GeometryGroup>
<EllipseGeometry Center="50,50" RadiusX="45" RadiusY="20" />
<EllipseGeometry Center="50,50" RadiusX="20" RadiusY="45" />
</GeometryGroup>
</GeometryDrawing.Geometry>
<GeometryDrawing.Brush>
<LinearGradientBrush>
<GradientStop Offset="0.0" Color="Blue" />
<GradientStop Offset="1.0" Color="#CCCCFF" />
</LinearGradientBrush>
</GeometryDrawing.Brush>
<GeometryDrawing.Pen>
<Pen Thickness="10" Brush="Black" />
</GeometryDrawing.Pen>
</GeometryDrawing>
</DrawingImage.Drawing>
</DrawingImage>
</Image.Source>
</Image>
</Border>
</Page>
Peindre un objet avec un dessin
DrawingBrush est un type de pinceau qui peint une zone avec un objet graphique. Vous pouvez l’utiliser pour peindre à peu près n’importe quel objet graphique avec un dessin. La Drawing propriété d’un DrawingBrush décrit son Drawing. Pour rendre un Drawing avec un DrawingBrush, ajoutez-le au pinceau à l'aide de la propriété Drawing du pinceau et utilisez le pinceau pour peindre un objet graphique, tel qu'un contrôle ou un panneau.
Les exemples suivants utilisent un DrawingBrush pour appliquer un motif au Fill d'un Rectangle avec un motif créé à partir d'un GeometryDrawing. Cet exemple génère la sortie suivante.
Un GeometryDrawing utilisé avec un DrawingBrush
using System;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using System.Windows.Media.Animation;
using System.Windows.Shapes;
namespace SDKSample
{
public class DrawingBrushExample : Page
{
public DrawingBrushExample()
{
//
// Create the Geometry to draw.
//
GeometryGroup ellipses = new GeometryGroup();
ellipses.Children.Add(
new EllipseGeometry(new Point(50,50), 45, 20)
);
ellipses.Children.Add(
new EllipseGeometry(new Point(50, 50), 20, 45)
);
//
// Create a GeometryDrawing.
//
GeometryDrawing aGeometryDrawing = new GeometryDrawing();
aGeometryDrawing.Geometry = ellipses;
// Paint the drawing with a gradient.
aGeometryDrawing.Brush =
new LinearGradientBrush(
Colors.Blue,
Color.FromRgb(204,204,255),
new Point(0,0),
new Point(1,1));
// Outline the drawing with a solid color.
aGeometryDrawing.Pen = new Pen(Brushes.Black, 10);
DrawingBrush patternBrush = new DrawingBrush(aGeometryDrawing);
patternBrush.Viewport = new Rect(0, 0, 0.25, 0.25);
patternBrush.TileMode = TileMode.Tile;
patternBrush.Freeze();
//
// Create an object to paint.
//
Rectangle paintedRectangle = new Rectangle();
paintedRectangle.Width = 100;
paintedRectangle.Height = 100;
paintedRectangle.Fill = patternBrush;
//
// Place the image inside a border and
// add it to the page.
//
Border exampleBorder = new Border();
exampleBorder.Child = paintedRectangle;
exampleBorder.BorderBrush = Brushes.Gray;
exampleBorder.BorderThickness = new Thickness(1);
exampleBorder.HorizontalAlignment = HorizontalAlignment.Left;
exampleBorder.VerticalAlignment = VerticalAlignment.Top;
exampleBorder.Margin = new Thickness(10);
this.Margin = new Thickness(20);
this.Background = Brushes.White;
this.Content = exampleBorder;
}
}
}
<Page
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:PresentationOptions="http://schemas.microsoft.com/winfx/2006/xaml/presentation/options"
xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
mc:Ignorable="PresentationOptions"
Margin="20" Background="White">
<Border BorderBrush="Gray" BorderThickness="1"
HorizontalAlignment="Left" VerticalAlignment="Top"
Margin="10">
<Rectangle Width="100" Height="100">
<Rectangle.Fill>
<DrawingBrush PresentationOptions:Freeze="True"
Viewport="0,0,0.25,0.25" TileMode="Tile">
<DrawingBrush.Drawing>
<GeometryDrawing>
<GeometryDrawing.Geometry>
<GeometryGroup>
<EllipseGeometry Center="50,50" RadiusX="45" RadiusY="20" />
<EllipseGeometry Center="50,50" RadiusX="20" RadiusY="45" />
</GeometryGroup>
</GeometryDrawing.Geometry>
<GeometryDrawing.Brush>
<LinearGradientBrush>
<GradientStop Offset="0.0" Color="Blue" />
<GradientStop Offset="1.0" Color="#CCCCFF" />
</LinearGradientBrush>
</GeometryDrawing.Brush>
<GeometryDrawing.Pen>
<Pen Thickness="10" Brush="Black" />
</GeometryDrawing.Pen>
</GeometryDrawing>
</DrawingBrush.Drawing>
</DrawingBrush>
</Rectangle.Fill>
</Rectangle>
</Border>
</Page>
La DrawingBrush classe offre une variété d’options pour étirer et ranger son contenu. Pour plus d’informations concernant DrawingBrush, consultez la vue d’ensemble de la peinture à l'aide d'images, de dessins et de visuels.
Afficher un dessin avec un visuel
Il DrawingVisual s’agit d’un type d’objet visuel conçu pour afficher un dessin. Travailler directement au niveau de la couche visuelle est une option pour les développeurs qui souhaitent créer un environnement graphique hautement personnalisé et qui ne sont pas décrits dans cette vue d’ensemble. Pour plus d’informations, consultez la vue d’ensemble de l’utilisation des objets DrawingVisual .
DrawingContext Objects
La DrawingContext classe vous permet de remplir un Visual ou un Drawing contenu visuel. De nombreux objets graphiques de niveau inférieur utilisent un élément DrawingContext , car il décrit très efficacement le contenu graphique.
Bien que les DrawingContext méthodes de dessin apparaissent comme les méthodes de dessin du System.Drawing.Graphics type, elles sont en fait très différentes. DrawingContext est utilisé avec un système graphique en mode conservé, tandis que le System.Drawing.Graphics type est utilisé avec un système graphique en mode immédiat. Lorsque vous utilisez les commandes de dessin d’un DrawingContext objet, vous stockez en fait un ensemble d’instructions de rendu (bien que le mécanisme de stockage exact dépend du type d’objet qui fournit le DrawingContext) qui sera utilisé ultérieurement par le système graphique ; vous ne dessinez pas à l’écran en temps réel. Pour plus d’informations sur le fonctionnement du système graphique WPF (Windows Presentation Foundation), consultez la vue d’ensemble du rendu graphique WPF.
Vous n’instanciez jamais directement un DrawingContext; vous pouvez toutefois acquérir un contexte de dessin à partir de certaines méthodes, telles que DrawingGroup.Open et DrawingVisual.RenderOpen.
Énumérer le contenu d’un visuel
En plus de leurs autres utilisations, Drawing objets fournissent également un modèle objet pour énumérer le contenu d’un Visual.
L’exemple suivant utilise la méthode GetDrawing pour récupérer la valeur DrawingGroup d’un Visual et l’énumérer.
public void RetrieveDrawing(Visual v)
{
DrawingGroup drawingGroup = VisualTreeHelper.GetDrawing(v);
EnumDrawingGroup(drawingGroup);
}
// Enumerate the drawings in the DrawingGroup.
public void EnumDrawingGroup(DrawingGroup drawingGroup)
{
DrawingCollection dc = drawingGroup.Children;
// Enumerate the drawings in the DrawingCollection.
foreach (Drawing drawing in dc)
{
// If the drawing is a DrawingGroup, call the function recursively.
if (drawing is DrawingGroup group)
{
EnumDrawingGroup(group);
}
else if (drawing is GeometryDrawing)
{
// Perform action based on drawing type.
}
else if (drawing is ImageDrawing)
{
// Perform action based on drawing type.
}
else if (drawing is GlyphRunDrawing)
{
// Perform action based on drawing type.
}
else if (drawing is VideoDrawing)
{
// Perform action based on drawing type.
}
}
}
Voir aussi
- Drawing
- DrawingGroup
- Graphiques et images 2D
- peinture avec des images, des dessins et des visuels
- Vue d’ensemble de la géométrie
- Vue d’ensemble des formes et dessins de base dans WPF
- Vue d’ensemble du rendu graphique WPF
- Vue d’ensemble des objets gelables
- Sujets de type "comment faire"
Collaborer avec nous sur GitHub
La source de ce contenu se trouve sur GitHub, où vous pouvez également créer et examiner les problèmes et les demandes de tirage. Pour plus d’informations, consultez notre guide du contributeur.
.NET Desktop feedback
