Vue d’ensemble de l’interface utilisateur de mappage de sous-
Vous pouvez incorporer votre propre mappage de sous-réseau afin de créer des groupes de peering et des restrictions de peering basées sur l’adresse IP locale. Les avantages sont :
- Seuls les utilisateurs qui se trouvent dans le même groupe homologue les uns avec les autres.
- Le peering intersites est empêché. Autrement dit, les pairs avec des ID de groupe différents ne sont pas homologues.
- L’analytique enrichie montre le peering et les performances basés sur le site.
- Les sous-réseaux VPN peuvent être explicitement exclus. Utile si vous avez configuré une configuration de tunnel complet, vous pouvez désactiver le peering entre les utilisateurs qui se trouvent à l’intérieur du bureau et les utilisateurs distants qui se connectent via VPN.
- Activez les connexions de peering entre les utilisateurs Internet.
Prérequis : exposer les adresses IP des visionneuses
Le service Microsoft eCDN exige que les adresses IP des visionneuses soient exposées au service pour activer le processus de peering et faciliter la configuration de votre mappage de sous-réseau.
Importante
Les navigateurs modernes masquent l’adresse IP de leurs utilisateurs aux KITS de développement logiciel (SDK). Il est essentiel que le SDK du service Microsoft eCDN soit exposé aux adresses IP de ses bénéficiaires.
Pour plus d’informations, consultez comment désactiver l’obfuscation IP exclusivement pour le service Microsoft eCDN.
Préparer vos sous-réseaux
Le format de mappage de sous-réseau attendu est un fichier CSV avec une structure spécifique. Suivez les instructions de mise en forme fournies. Seuls les trois premiers champs sont obligatoires.
| Nom de colonne | Type de données | Description | Aide |
|---|---|---|---|
| ID de groupe | Chaîne | Le nom de votre site s’affiche dans l’analytique. Seuls les pairs avec le même ID de groupe peuvent être appairés les uns aux autres. | Obligatoire |
| Sous-réseaux | CIDR | Spécificateurs de réseau délimités par des espaces ou des virgules (,) au format CIDR . | Obligatoire |
| P2P | Énum | Configurez le comportement des utilisateurs qui appartiennent à ce groupe. Valeurs possibles :
|
Obligatoire |
| WAN | Énum | Activation des bascules WAN sur le protocole STUN, ce qui nous permet de créer des connexions de peering entre les utilisateurs Internet. Par exemple, dans les régions où la connectivité Internet est médiocre, comme les régions montagneuses et rurales, il peut être plus avantageux pour un spectateur de s’procurer du contenu à partir de pairs proches plutôt que d’atteindre une source plus distante. Valeurs possibles :
|
Facultatif |
| Label | Chaîne | Les étiquettes vous aident à identifier les sites plus précisément. Par exemple, vous disposez d’un ID de groupe appelé « Berlin » et, dans ce groupe, il y a un sous-réseau wi-fi uniquement. Vous devez donc l’étiqueter « WiFi uniquement ». Nous encourageons l’utilisation d’étiquettes. |
Recommandé |
| Pays | Chaîne | Remplacez manuellement le pays/la région en fonction de l’adresse IP publique de la visionneuse. Cette option est utile pour les utilisateurs dont le point de breakout Internet ne représente pas leur véritable emplacement. | Facultatif |
| City | Chaîne | Même comportement et conseils que la colonne Pays. | Facultatif |
Importante
*Pour que le mode sangsue fonctionne correctement, le ou les sous-réseaux p2p-leech doivent partager un ID de groupe avec un ou plusieurs sous-réseaux accessibles définis sur p2p-on. Pour plus d’informations, consultez la ligne Leech dans l’exemple de capture d’écran ci-dessous.
Conseil
Vous avez un mappage de bâtiment CQD ? Contactez-nous pour obtenir un script expérimental conçu pour convertir un fichier CSV de mappage de bâtiment au format de mappage de sous-réseau de Microsoft eCDN.

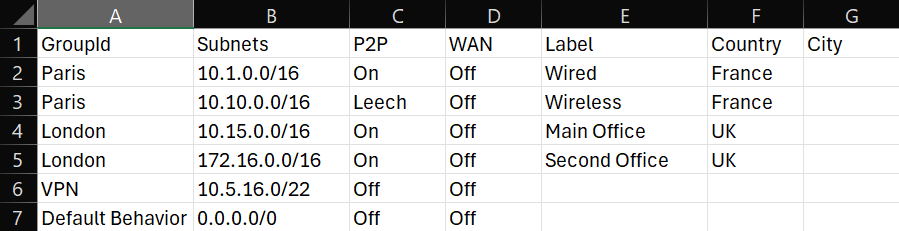

Exemple de fichier CSV de mappage de sous-réseau
Remarque
La dernière ligne, le groupe « fourre-tout » p2p-off, dans cet exemple, est redondante et est incluse ici explicitement à des fins d’illustration. Lorsqu’un mappage de sous-réseau **est présent, les visionneuses qui ne sont pas affectées à un groupe sont configurées comme p2p-off. Pour plus d’informations, consultez la section Groupes par défaut.
Limitations
- Maximum 50 000 sous-réseaux (jusqu’à 50 000 lignes)
Groupes par défaut
Il existe des scénarios où les visionneuses sont placées dans des groupes prédéfinis, quel que soit le mappage de sous-réseau, en fonction des critères décrits dans cette matrice.
| Matrice de critères | Mappage de sous-réseau présent | Aucun mappage de sous-réseau | ||
|---|---|---|---|---|
| Nom du groupe | Configuration p2p | Nom du groupe | Configuration p2p | |
| Aucune adresse IP/Adresse IP ayant échoué | Non groupé | de | Non groupé | de |
| ADRESSE IP fournie (aucune correspondance) | Groupe par défaut | de | tout | sur |
| ADRESSE IP fournie (correspond au groupe défini) | reportez-vous à la configuration | reportez-vous à la configuration | --- | --- |
L’un des deux groupes importants peut s’appliquer à vos visionneuses même lorsqu’un mappage de sous-réseau est présent.
Non groupé : les visionneuses sont affectées à ce groupe p2p-off lorsque leur client eCDN ne reçoit pas d’adresse IP valide du système d’exploitation. Ce groupe peut être appliqué, que le mappage de sous-réseau ait été chargé ou non dans le console de gestion eCDN. Le plus souvent, il s’agit d’utilisateurs de navigateur qui n’ont pas la configuration mDNS requise pour désactiver le masquage IP. Pour plus d’informations, consultez guide pratique pour désactiver mDNS .
Groupe par défaut : ce groupe p2p-off est appliqué aux utilisateurs qui n’étaient pas pris en compte dans le mappage de sous-réseau au moment de l’événement. Vous trouverez les 3 premiers octets des adresses IP locales capturées sous la colonne Ip privée de la table Répartition des utilisateurs dans le tableau de bord Explorations pour examiner et essayer d’isoler les utilisateurs non comptabilisés. Conformément à la politique de confidentialité de Microsoft, nous ne pouvons pas exposer les adresses IP complètes des utilisateurs individuels.
all : ce groupe est appliqué lorsqu’un mappage de sous-réseau n’est PAS présent, à toutes les visionneuses dont le client eCDN a été fourni avec une adresse IP valide par le système d’exploitation. Ces visionneuses sont définies sur p2p-on.
Chevauchement d’étendue
Attention
En cas de chevauchement des étendues, un client est affecté au sous-réseau avec la plus petite étendue dans laquelle son adresse IP appartient.
Ce comportement peut être utilisé de manière créative pour conserver un mappage de sous-réseau plus simple si vous avez un sous-réseau dans un supernet plus grand pour lequel vous souhaitez différentes configurations p2p, par exemple un placard à haute sécurité.
Exemple
Prenons une visionneuse hypothétique avec une adresse IP de 10.0.10.5 et l’exemple de mappage de sous-réseau suivant.
| Nom du groupe | Réseau/CIDR | Configuration |
|---|---|---|
| Site A | 10.0.0.0/16 | p2p-on |
| Chambre 1 | 10.0.10.0/24 | p2p-off |
Le site A avec 65 534 adresses IP utilisables qui vont de 10.0.0.1 à 10.0.255.254 chevauche l’étendue de la salle 1, qui va de 10.0.10.1 à 10.0.10.254 avec 254 adresses IP utilisables. Par conséquent, la visionneuse s’adapte aux deux étendues, mais elle est affectée à la salle 1 avec p2p-off, car /24 est la plus petite étendue applicable.
Scénario multi-cartes réseau
Dans un scénario où un point de terminaison a plusieurs cartes d’interface réseau (NIC) avec des adresses IP locales valides, comme un point de terminaison avec une connexion VPN active, la logique suivante est appliquée pour déterminer l’affectation de groupe du point de terminaison.
- Tout d’abord, en fonction de leur adresse IP locale, toutes les cartes réseau sont associées à un groupe de sous-réseaux et à la configuration p2p correspondante en fonction du mappage de sous-réseau.
- Ensuite, les cartes réseau sont classées par ordre de priorité en fonction de leur configuration p2p. Les cartes réseau affectées à un groupe p2p-on sont hiérarchisées plus haut.
- Enfin, dans un scénario inhabituel où le point de terminaison a plusieurs cartes réseau p2p-on affectées, nous choisissons la première en fonction de la hiérarchisation déterminée par le schéma de hiérarchisation de WebRTC.
Remarque
En savoir plus sur les conditions requises pour exposer toutes les cartes réseau d’un appareil au SDK Microsoft eCDN.
Accéder à l’interface utilisateur de mappage de sous-réseau
Accédez à la console de gestion Microsoft eCDN, développez l’onglet Configuration dans le volet de navigation et sélectionnez Mappage de sous-réseaux.
Charger vos sous-réseaux
Accédez à l’interface utilisateur de mappage de sous-réseaux.
Sélectionnez Charger csv et sélectionnez votre fichier de mappage de sous-réseau.

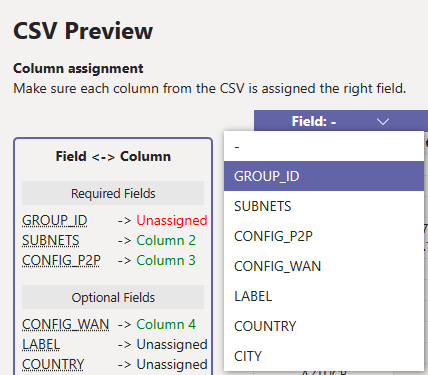

En mode Aperçu, si vos colonnes ne sont pas détectées automatiquement correctement, vous pouvez réaffecter des colonnes à l’aide de la ligne d’en-tête si nécessaire. Les colonnes requises doivent être affectées pour continuer. Les valeurs des cellules seront évaluées à l’étape suivante.
Avant de continuer, vous pouvez également modifier le contenu brut de votre CSV.
Sélectionnez Continuer pour passer au mode Édition.
En mode Édition, apportez les corrections nécessaires.
Microsoft eCDN peut détecter de nombreux types d’erreurs, comme des valeurs obligatoires manquantes, la duplication de sous-réseau, des caractères non valides ou CIDR, des colonnes manquantes, etc. Les cellules problématiques sont marquées d’une pointe colorée en haut à droite de la cellule, bleue pour l’avertissement, rouge pour l’erreur.
L’interface utilisateur génère également un carte pour chaque valeur en cause avec une brève description et l’emplacement du problème. Certains problèmes peuvent être corrigés automatiquement en sélectionnant le bouton « Corriger ». Les valeurs incriminées qui ne peuvent pas être corrigées automatiquement peuvent être corrigées manuellement en cliquant sur la cellule.
Sélectionnez Enregistrer une fois toutes les erreurs résolues.
Remarque
L’étiquetage du nouveau mappage de sous-réseau ne peut pas être appliqué rétroactivement aux données d’événement antérieures.
Modification de vos sous-réseaux

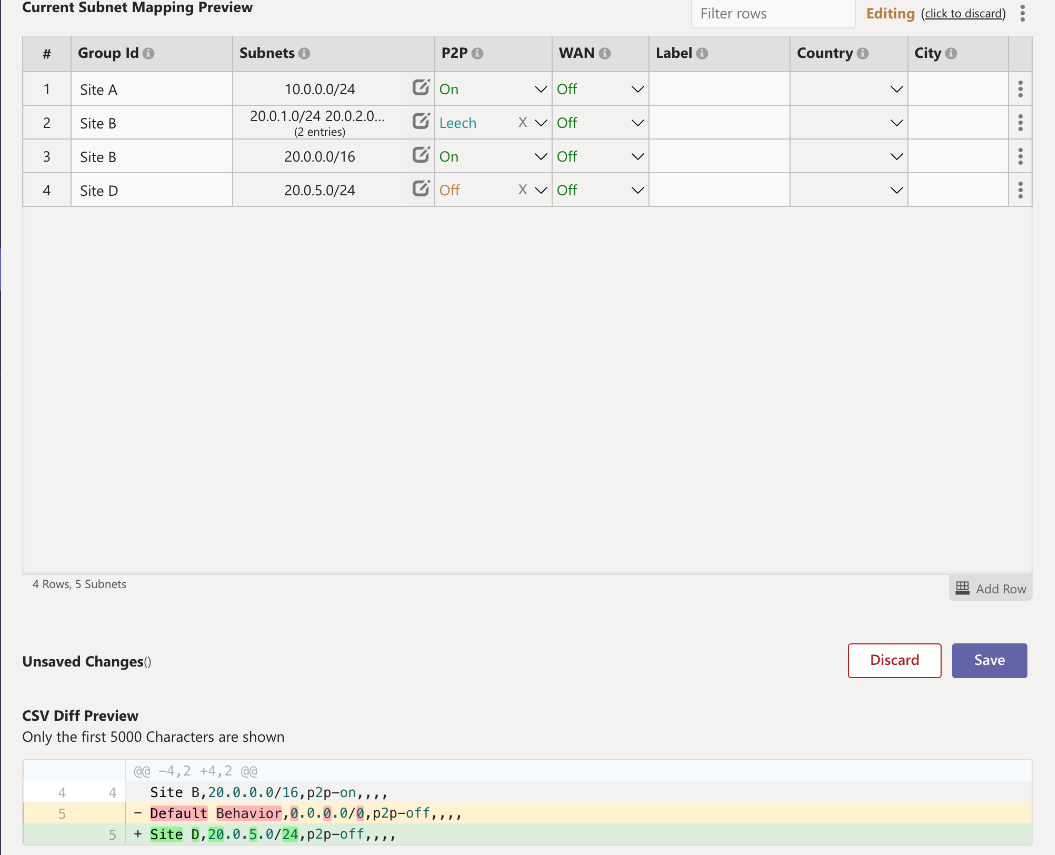

Le fait de cliquer sur le bouton Modifier ou de cliquer sur l’une des actions dans le menu de ligne (par exemple, Supprimer ou Dupliquer) active le mode d’édition. La notion de « modification » au-dessus du tableau et la présence de différents contrôles de contexte interactifs indiquent que vous êtes en mode d’édition, comme vous pouvez le voir dans la capture d’écran ci-dessous. Pour ignorer vos modifications, sélectionnez le bouton Ignorer. Une cellule avec une valeur non valide a une balise de couleur en haut à droite de la cellule et génère un carte dans la section Modifications non enregistrées, sous le tableau Aperçu du mappage de sous-réseau.
Les actions de modification prises en charge sont les suivantes :
Mise à jour de l’ID de groupe, du CIDR, de la configuration P2P, de la configuration WAN, de l’étiquette, du pays et de la ville
Ajout, duplication et suppression de lignes
Enregistrement et abandon des modifications
Chaque modification s’affiche dans la zone Aperçu des différences sous le tableau Aperçu du mappage de sous-réseau. Après avoir finalisé vos modifications, sélectionnez le bouton Enregistrer pour valider les modifications.
Revisions

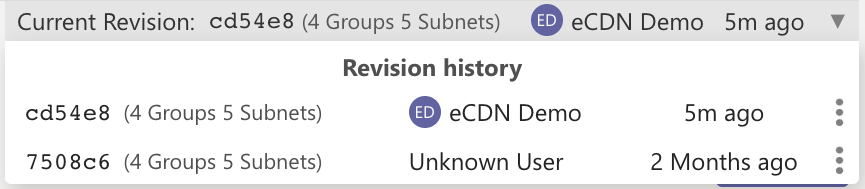

Une révision est créée chaque fois que vous enregistrez un mappage de sous-réseau. Notre back-end stocke les 20 dernières révisions. Vous pouvez afficher toutes les révisions et leurs éditeurs en cliquant sur la flèche vers le bas en regard de Révision actuelle, sous la table Mappage de sous-réseaux.
Dans le menu à trois points à droite, vous avez la possibilité de restaurer ou de télécharger une révision antérieure.
