Lorsqu’une application d’application d’unité logique (LUA) envoie un message Status-Control entrant au nœud local, le verbe LUA utilisé pour envoyer le message ne peut pas se terminer tant que le nœud local n’a pas reconnu le message. En raison de cela, le nœud local répond toujours à l’application LUA une fois qu’il a terminé sa vérification d’envoi du message entrant. Si le message entrant réussit les vérifications d’envoi du nœud local et que le message SNA correspondant est envoyé à l’hôte, le nœud local envoie un Status-Control(...) ACKLUA à l’application pour l’indiquer. Notez que le message ACKLUA n’implique pas que le message SNA a été correctement envoyé à l’hôte ou que l’hôte l’a reçu.
Format du contrôle d’état(...) Le message ACKLUA est expliqué dans Status-Control(...) ACKLUA. Notez que l’utilisation du champ clé de message dans Status-Control(...) ACKLUA est différent des autres messages Status-Control . Il contient le numéro de séquence de l’en-tête de transmission (TH) du message Status-Control envoyé par l’application LUA, et non la clé de message.
Si la vérification des nœuds locaux échoue pour le message entrant, un message Status-Control(...) Negative-Acknowledge-2 sera retourné, comme pour les applications non-LUA. Ensuite, cela est signalé à l'application LUA par un code de retour non valide au verbe LUA qui a envoyé le message.
Les trois illustrations suivantes illustrent le protocole d’accusé de réception ACKLUA pour différents messages que l’application peut envoyer.

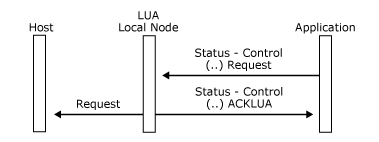

Dans la première figure, l’application envoie une demande de contrôle d’état(...) qui passe les vérifications d’envoi du nœud local.
L’application envoie un message de demande Status-Control()

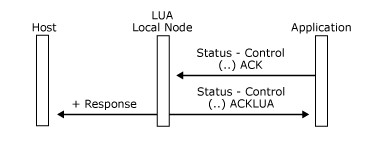

Dans la figure suivante, l’application envoie un message Status-Control(...) Acknowledge qui transmet les vérifications d’envoi du nœud local.
L’application envoie un contrôle d’état(...) Accusé de réception du message

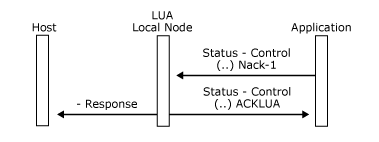

Dans la figure suivante, l’application envoie un Contrôle-D'état(...) Negative-Acknowledge-1 qui passe les vérifications d’envoi du nœud local.
L'application envoie un message de contrôle de statut (Status-Control()) d'accusé de réception négatif 1.
