Utiliser le contrôle Measure in MR pour prendre des mesures

Mesurez la distance, la superficie et le volume de votre espace physique à l’aide de l’appareil photo de votre appareil.

Pour utiliser la fonction de mesure, le créateur de votre application doit activer le contrôle Measure in MR pour votre application canevas. Selon la façon dont votre créateur d’application a configuré l’application, le type de mesures peut varier, comme indiqué dans l’exemple ci-dessous.

Navigation de base

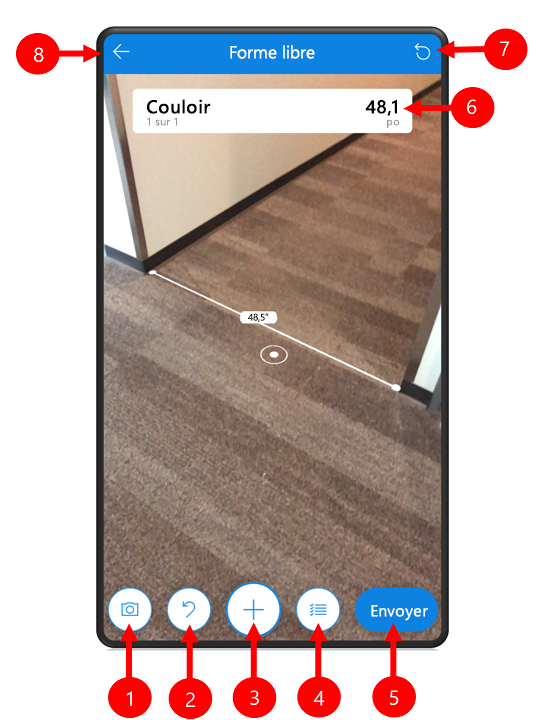

Il est facile de se déplacer et de prendre des mesures de votre espace. L’illustration suivante présente les principaux éléments de navigation.

Légende

1. Appareil photo : Prendre une photo de votre vue actuelle. L’image peut être utilisée par votre application canevas, mais n’est pas visible lorsque vous êtes dans une expérience de réalité mixte.
2. Annuler : annule la dernière action de mesure effectuée et revient à l’état précédant le dernier ajout, réinitialisation ou suppression.
3. Ajouter : sélectionnez pour démarrer une nouvelle mesure ou ajouter un nouveau point de mesure. Lorsque vous avez terminé de mesurer, le bouton se transforme en bouton de coche que vous sélectionnez pour terminer votre mesure.
4. Aperçu : ouvre une liste avec les détails des éléments que vous avez mesurés.
5. Envoyer : lorsque vous avez terminé de prendre vos mesures, utilisez le bouton Envoyer pour fermer l’expérience de réalité mixte et envoyer les mesures à votre application canevas. Le bouton est grisé s’il n’y a pas de mesures ou lorsque vous êtes en train de prendre des mesures.
6. Aperçu : ouvre une liste avec les détails des éléments que vous avez mesurés.
7. Réinitialiser : effacez toutes vos mesures en même temps.
8. Quitter : abandonnez l’expérience de réalité mixte et revenez à votre application canevas.

Prendre une mesure

1. Ouvrez votre application canevas et sélectionnez le bouton Measure in MR.

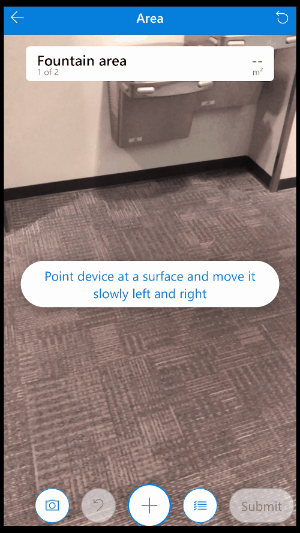

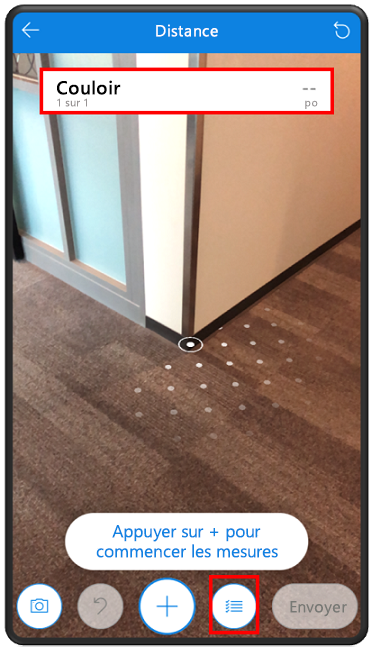

2. Suivez les instructions à l’écran en déplaçant votre appareil jusqu’à ce qu’il vibre et que des points blancs apparaissent. Le point blanc avec un cercle est le point de départ de votre mesure.



3. Sélectionner pour commencer une nouvelle mesure. Suivez ensuite ces étapes en fonction du type de mesure que vous effectuez :

   • Distance

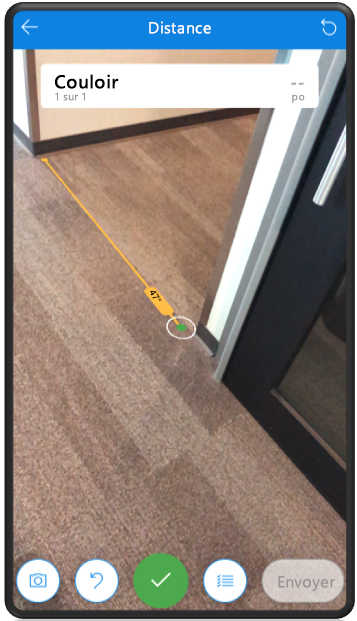

     1. Sélectionner puis déplacez lentement le point à l’endroit où vous souhaitez que la mesure se termine.

     2. Sélectionnez le bouton de coche pour terminer la mesure.

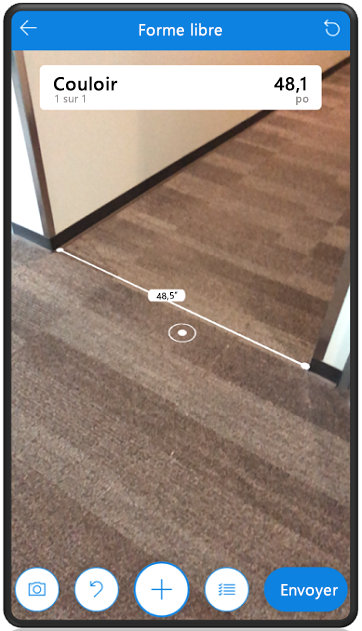

     3. Continuez à prendre des mesures ou sélectionnez Envoyer pour enregistrer vos mesures finales et revenir à votre application canevas.

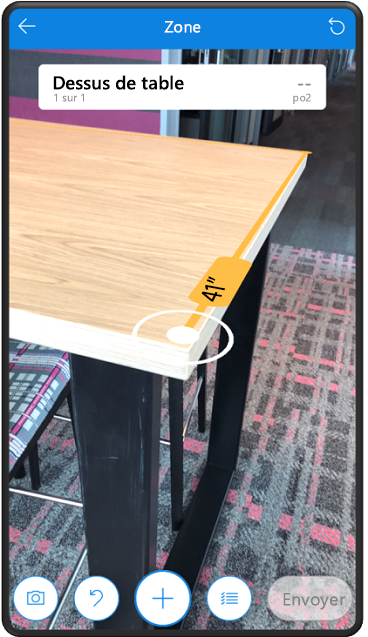

   • Aires

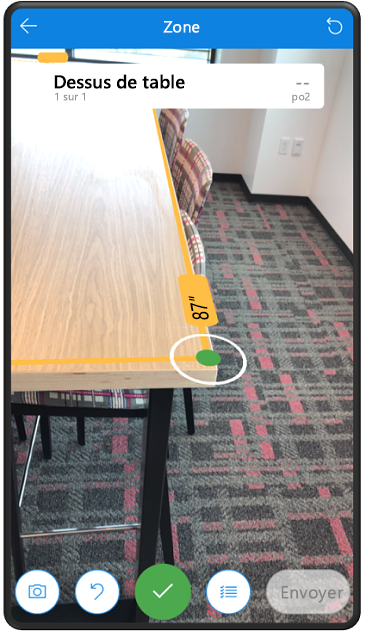

     1. Sélectionner pour ajouter des points et délimiter la zone que vous souhaitez mesurer.

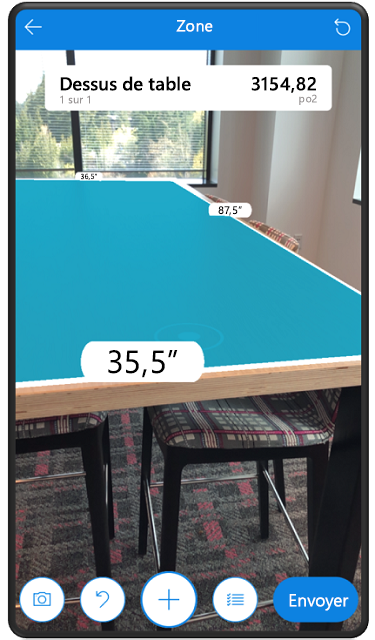

     2. Connectez le dernier point au premier point pour terminer la mesure. Lorsque vous avez terminé, sélectionnez le bouton de coche.



     3. Continuez à prendre des mesures ou sélectionnez Envoyer pour enregistrer vos mesures finales et revenir à votre application canevas.



   • Volume

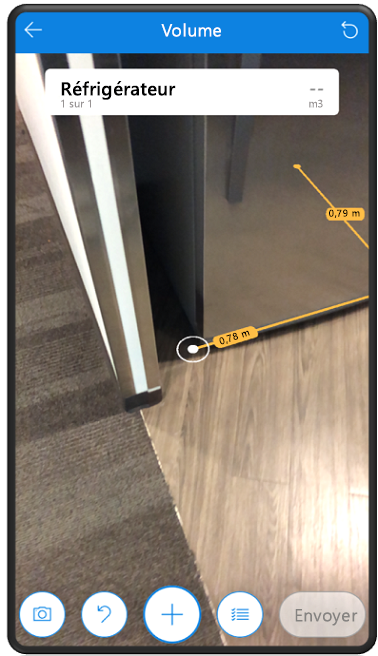

     1. Sélectionner pour ajouter des points et délimiter la base du volume que vous souhaitez mesurer.

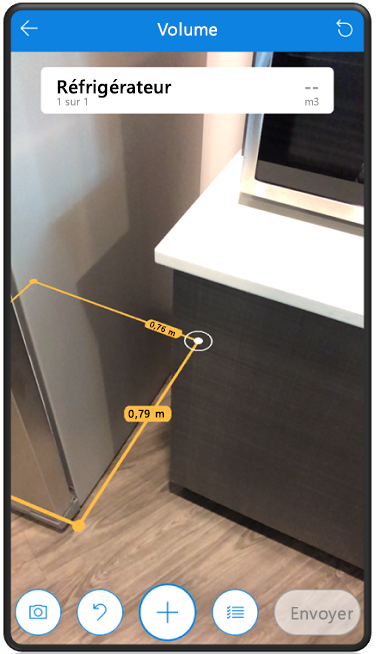

     2. Connectez le dernier point au premier point pour terminer la mesure.

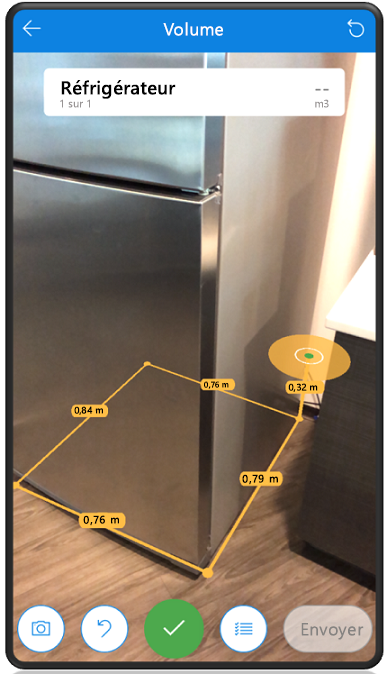

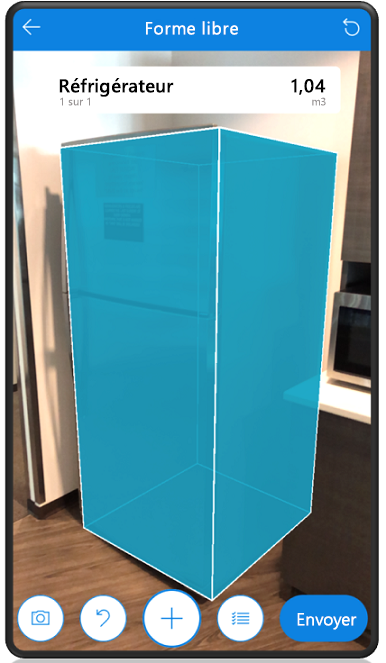

     3. Déplacez votre appareil vers le haut et sélectionnez la hauteur souhaitée, puis sélectionnez le bouton coche.



     4. Continuez à prendre des mesures ou sélectionnez Envoyer pour enregistrer vos mesures finales et revenir à votre application canevas.



        Notes

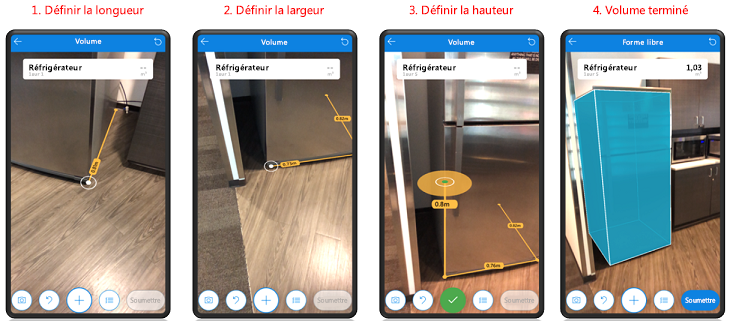

        Si votre application a activé Dessin de la boîte, vous ne pouvez mesurer le volume que par un prisme rectangulaire. Pour prendre cette mesure, sélectionnez quatre points ; trois pour dessiner la base et un pour la hauteur.



   • Forme libre

     1. Sélectionner pour mesurer la distance, le multi-segment, la surface et le volume ensemble.

     2. Connectez le dernier point au premier point pour terminer la mesure.

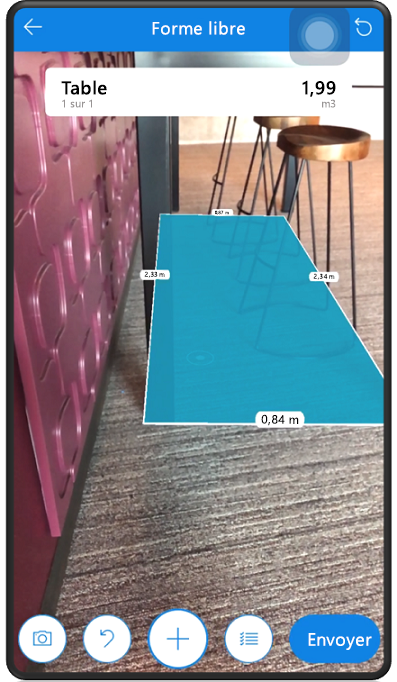

     3. Gardez le point au dernier point et appuyez sur la coche verte pour terminer votre mesure actuelle. Continuez à prendre d’autres mesures, ou si vous avez terminé, sélectionnez Envoyer pour revenir à votre application canevas.

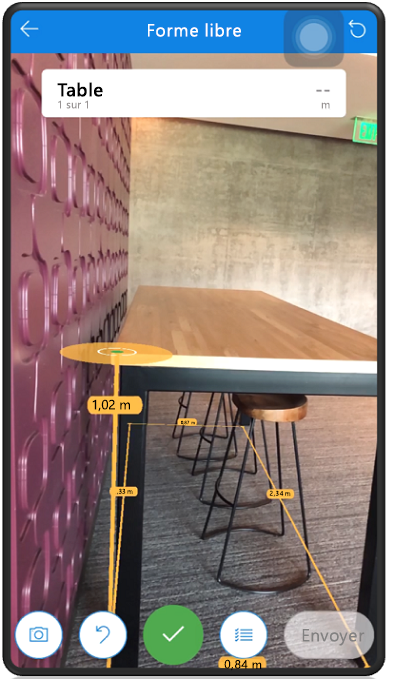

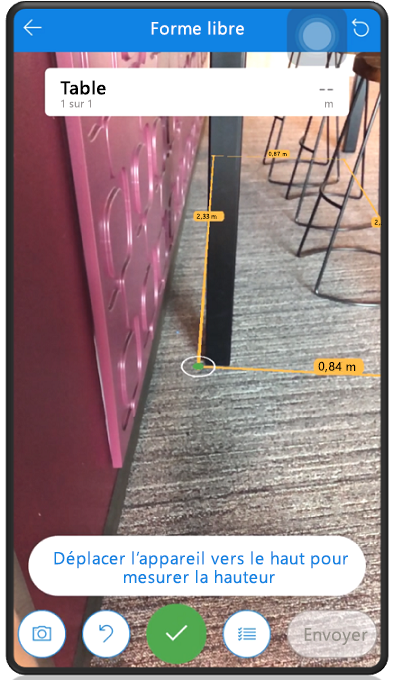

        Le même rectangle peut faire partie d’une mesure de volume. Au lieu de sélectionner le dernier point que vous avez ajouté, faites pivoter votre téléphone vers le haut pour sélectionner une hauteur, puis appuyez sur la coche verte. Continuez à prendre d’autres mesures, ou si vous avez terminé, sélectionnez Envoyer pour revenir à votre application canevas.



Notes

Si votre application a activé Dessin de la boîte, à la forme libre, vous ne pouvez mesurer le volume et l’aire que par un prisme rectangulaire.

suivi de vos mesures

Lorsque vous prenez des mesures, vous pouvez toujours revenir en arrière et revoir vos mesures.

1. En haut, sélectionnez la vue d’ensemble des mesures ou sélectionnez le bouton de vue d’ensemble.

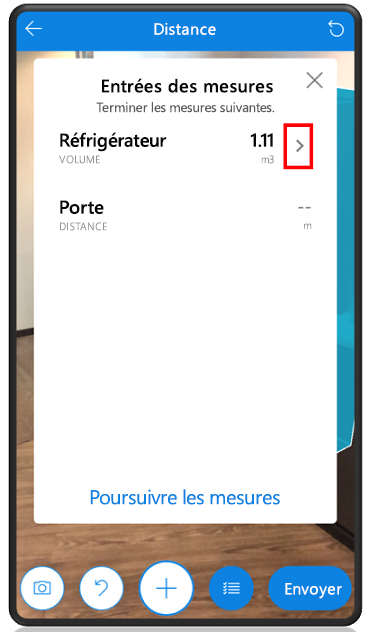

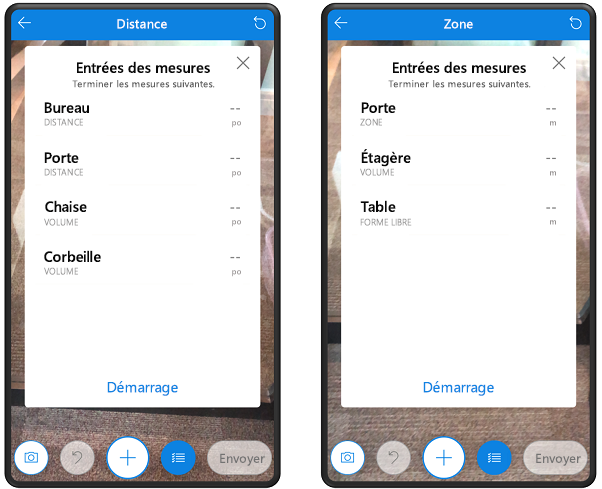

2. Si votre créateur d’application vous a donné des mesures spécifiques à prendre, vous pouvez voir leurs types ici, sous leur étiquette. Sélectionnez la flèche à côté de la mesure pour afficher plus de détails.

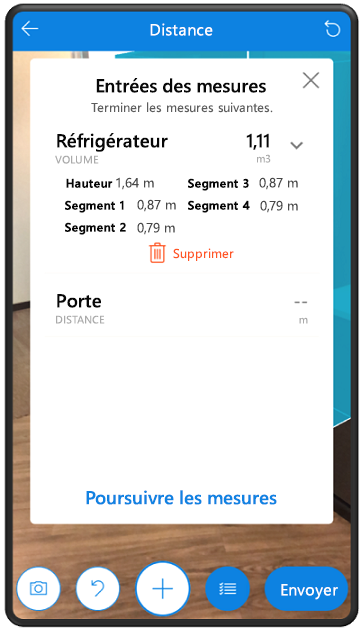

3. Sur l’écran Entrées de mesure, vous pouvez effectuer les opérations suivantes :

   • Sélectionnez une mesure incomplète pour la mesurer immédiatement.

   • Sélectionnez le bouton de suppression pour effacer ou supprimer une mesure.

   • Sélectionnez le bouton de fermeture ou le bouton de présentation pour continuer à mesurer là où vous vous étiez arrêté.
