Définir et configurer un serveur Standard Edition



Dernière rubrique modifiée : 2012-05-13

Un fois que vous avez défini votre topologie, utilisez la procédure suivante pour définir un serveur Standard Edition pour votre site. Pour plus d’informations sur la définition de la topologie, voir Définir et configurer une topologie dans le Générateur de topologies.

Pour définir un serveur Standard Edition

1. Dans l’Assistant Définir un nouveau pool frontal, sur la page Définir le nouveau pool frontal, cliquez sur Suivant.

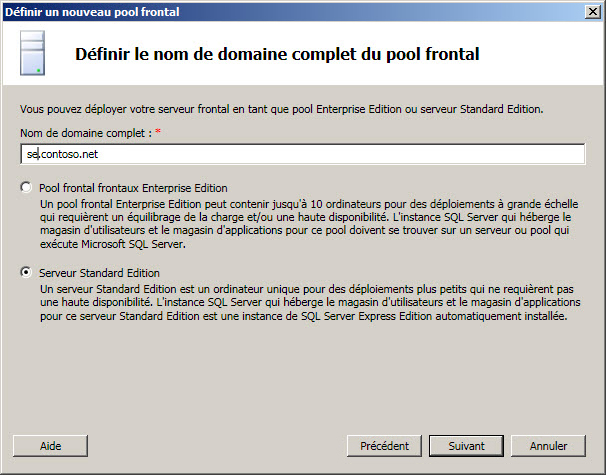

2. Sur la page Définir le nom de domaine complet du pool frontal, entrez un nom de domaine complet (FQDN) pour le serveur Standard Edition que vous êtes en train de créer, sélectionnez Serveur Standard Edition, puis cliquez sur Suivant.



3. Sur la page Sélectionner les fonctionnalités, activez les cases à cocher correspondant aux fonctionnalités souhaitées pour ce pool frontal. Par exemple, si vous déployez uniquement les fonctionnalités de messagerie instantanée (IM) et de présence, activez la case à cocher Conférence pour autoriser la messagerie instantanée multiparties, mais n’activez pas les cases à cocher Conférence rendez-vous (PSTN), Voix Entreprise ou Contrôle d’admission des appels, car elles représentent les fonctionnalités de voix, de vidéo et de conférence collaborative.

   • Conférence – Cette sélection permet d’accéder à un ensemble complet de fonctionnalités, dont :

     • La messagerie instantanée (IM) avec plus de deux utilisateurs dans le cadre d’une session de messagerie instantanée

     • La conférence qui inclut la collaboration sur des documents, le partage d’application et le partage du Bureau

     • La conférence A/V qui permet aux utilisateurs d’effectuer des conférences audio/vidéo (A/V) en temps réel sans devoir recourir à des services externes, tels que le service Live Meeting ou un pont audio tiers

   • Conférence rendez-vous (PSTN) - Permet aux utilisateurs de prendre part à la partie audio d’une conférence Lync Server 2010 via un téléphone RTC sans avoir besoin de recourir à un fournisseur de services d’audioconférence.

   • Voix Entreprise - Voix Entreprise est la solution voix sur IP (VoIP) de Lync Server 2010 qui permet aux utilisateurs de passer et de recevoir des appels téléphoniques. Déployez cette fonctionnalité si vous prévoyez d’utiliser Lync Server 2010 pour les appels vocaux, la messagerie vocale et d’autres fonctions qui utilisent un périphérique matériel ou un client logiciel.

   • Contrôle d’admission des appels (CAC) – CAC détermine, en fonction de la bande passante réseau disponible, si des sessions de communication en temps réel, telles que des appels vocaux ou vidéo, peuvent être établies. Si vous avez uniquement déployé les fonctionnalités de messagerie instantanée et de présence, CAC n’est pas nécessaire car aucune de ces deux fonctionnalités n’utilise CAC.

   Remarque :
   Le contrôle d’admission des appels est recommandé pour votre serveur frontal dans votre déploiement Standard Edition si vous déployez des fonctionnalités vocales ou la conférence A/V.

   Le tableau suivant indique les fonctionnalités disponibles (en haut) et les fonctions proposées aux utilisateurs (à gauche). Sélectionnez les différents choix dans le tableau pour activer ces fonctionnalités dans votre organisation.

   	Conférence	Conférence rendez-vous	Voix Entreprise	Contrôle d’admission des appels
   Messagerie instantanée et présence	X
   Conférence	X	X
   Conférence A/V	X	X		X
   Voix Entreprise			X	X

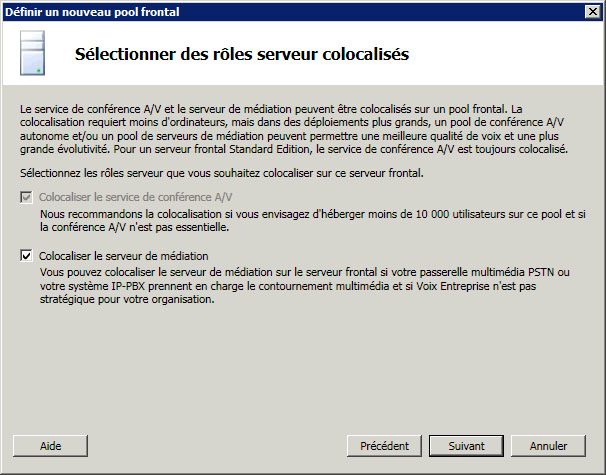

4. Sur la page Sélectionner des rôles serveur colocalisés, la case à cocher Serveur de médiation est activée par défaut. Désactivez la case à cocher Serveur de médiation si vous prévoyez de déployer un serveur de médiation autonome.

   Avertissement :

   L’option Colocaliser le service de conférence A/V sera sélectionnée et ne sera pas modifiable si vous sélectionnez Conférence sur la page Sélectionner les fonctionnalités à l'étape 3 pour un serveur Standard Edition. Un serveur Standard Edition ne peut pas être associé à un serveur de conférence A/V autonome et le service de conférence A/V sera installé sur le serveur Standard Edition si la fonctionnalité de conférence a été sélectionnée sur la page Sélectionner les fonctionnalités.

   Nous vous recommandons de colocaliser le rôle serveur de médiation sur le serveur frontal Standard Edition si possible. Pour obtenir des informations sur la prise en charge des serveurs de médiation colocalisés ou autonomes, voir Composants et topologies pour le serveur de médiation dans la documentation de planification.



5. L’option Rôles serveur associés à ce pool frontal vous permet de définir et d’associer des rôles serveur au serveur frontal. Les trois rôles disponibles sont :

   Activer l’archivage — définit et associe le serveur d’archivage qui collecte et stocke les messages qui entrent et sortent de l’organisation. Par exemple, vous devez surveiller les communications pour vous assurer de la conformité réglementaire ou du respect de la qualité.

   Activer la surveillance — définit et associe le serveur de surveillance qui collecte les informations sous la forme d’enregistrements des détails des appels (CDR) et d’enregistrements des erreurs des appels (CER). En outre, le serveur de surveillance collecte les données relatives à la qualité du trafic multimédia sur le réseau pour Voix Entreprise et la conférence A/V.

   Activer un pool de serveurs frontaux — définit et associe un serveur Edge unique ou un pool de serveurs Edge. Un serveur Edge facilite la communication et la collaboration entre les utilisateurs à l’intérieur de l’organisation et les personnes à l’extérieur de l’organisation, y compris les utilisateurs fédérés.

   Vous disposez de deux scénarios pour déployer et associer des rôles serveur :

   Dans le premier scénario, vous définissez une nouvelle topologie pour un nouvelle installation. Vous pouvez procéder à l’installation de deux façons différentes :

   • Laissez toutes les cases à cocher désactivées et définissez la topologie. Une fois que vous avez publié, configuré et testé le serveur frontal Standard Edition, vous pouvez de nouveau exécuter le Générateur de topologies pour ajouter les rôles serveur à la topologie. Cette stratégie vous permettra de tester le serveur Standard Edition sans rencontrer de complications supplémentaires liées à des rôles additionnels. Lorsque vous avez terminé votre test initial, vous pouvez de nouveau exécuter le Générateur de topologies pour sélectionner les rôles à déployer.

   • Sélectionnez les rôles à installer, puis configurez le matériel en fonction des rôles sélectionnés.

   Dans le deuxième scénario, vous disposez déjà d’un déploiement et votre infrastructure est prête pour de nouveaux rôles, ou vous devez associer des rôles existants à un nouveau serveur frontal :

   • Dans ce cas, sélectionnez les rôles que vous souhaitez déployer ou associer avec le nouveau serveur frontal. Dans les deux cas, vous devez définir les rôles, configurer le matériel nécessaire et effectuer l’installation.

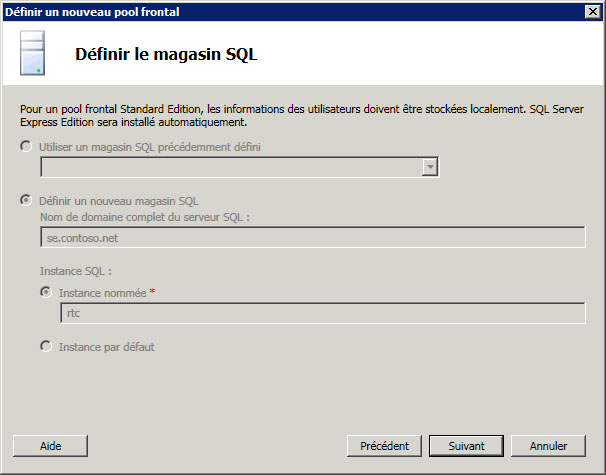

6. Sur la page Définir le magasin SQL, toutes les options pour Standard Edition sont prérenseignées. Vous ne pouvez procéder à aucune sélection ni à aucune modification. Cliquez sur Suivant pour continuer.

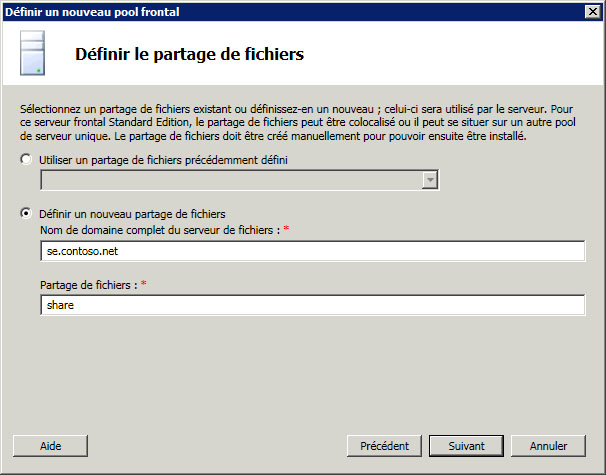

7. Sur la page Définir le partage de fichiers, effectuez l’une des opérations suivantes :

   • Pour utiliser un partage de fichiers qui a déjà été défini dans votre topologie, sélectionnez Utiliser un partage de fichiers précédemment défini.

   • Pour définir un nouveau partage de fichiers, sélectionnez Définir un nouveau partage de fichiers. Dans la zone Nom de domaine complet du serveur de fichiers, entrez le nom de domaine complet (FQDN) du serveur de fichiers existant où le partage de fichiers doit être placé, puis entrez un nom pour le partage de fichiers dans la zone Partage de fichiers.

   Important :

   Le partage de fichiers de Lync Server 2010, Standard Edition peut se trouver sur le serveur frontal. Il ne s’agit peut être pas d’un emplacement optimal pour les besoins de votre organisation ; un serveur de fichiers peut s’avérer être un meilleur choix. Vous pouvez définir le partage de fichiers sans qu’il soit nécessaire de le créer. Vous devrez créer le partage de fichiers à l’emplacement que vous définissez avant de publier la topologie.

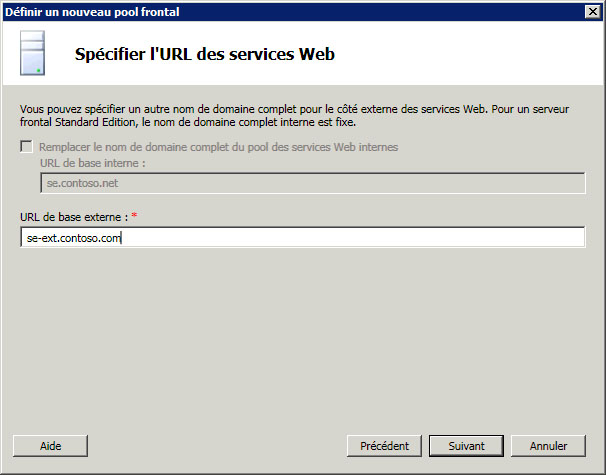

8. Sur la page Spécifier l’URL des services Web, l’URL de base interne n’est pas disponible, car son remplacement n’est pas nécessaire pour un serveur Standard Edition, mais l’est pour un pool de serveurs frontaux à charge équilibrée.

   Entrez l’URL de base externe dans URL de base externe. Spécifiez l’URL de base externe pour la différencier de votre nom de domaine interne. Par exemple, votre domaine interne est contoso.net, mais votre nom de domaine externe est contoso.com. Définissez alors l’URL à l’aide du nom de domaine contoso.com. Ceci est également important dans le cas d’un proxy inverse. Le nom de domaine de l’URL de base externe est le même que le nom de domaine du proxy inverse. Les fonctionnalités de messagerie instantanée et de présence ne nécessitent pas d’accès HTTP au pool de serveurs frontaux.

   Remarque :
   L’URL de base correspond à l’identité des services Web pour l’URL, moins https://. Par exemple, si l’URL complète des services Web du serveur est https://se01.contoso.net, l’URL de base est se01.contoso.net.



9. Sur la page Spécifier des passerelles PSTN, si l'option Colocaliser serveur de médiation de la page Sélectionner des rôles serveur colocalisés est sélectionnée, définissez vos passerelles PSTN planifiées, puis cliquez sur Terminer.

   Important :
   Les passerelles PSTN doivent être configurées pour le serveur de médiation colocalisé. Vous pouvez les configurer ultérieurement, mais leur fonctionnement reste limité tant que les passerelles PSTN n’ont pas été définies et configurées. Si vous n’avez pas sélectionné Colocaliser serveur de médiation à l'étape 4, le système n’affiche pas la page vous permettant de spécifier les passerelles PSTN.



10. Pour définir une nouvelle passerelle PSTN, cliquez sur Nouveau en regard de Les passerelles suivantes sont associées à ce serveur de médiation.

11. Dans Adresse IP ou nom de domaine complet de la passerelle, tapez l’adresse IP ou le nom de domaine complet de la nouvelle passerelle.

12. Confirmez ou modifiez le paramètre Port d’écoute de la passerelle IP/PSTN. Le port par défaut est le port 5067.

13. Pour Protocole de transport SIP, sélectionnez TCP ou TLS, en fonction de vos besoins en termes d’infrastructure et de passerelle PSTN.

    Remarque :

    Les passerelles PSTN ne prennent pas toutes en charge le protocole Transport Layer Security (TLS). Consultez la documentation de votre passerelle ou contactez le fournisseur pour connaître les éléments pris en charge. Transmission Control Protocol (TCP) est disponible, mais TLS est le paramètre par défaut recommandé pour sa capacité à chiffrer le trafic entre la passerelle et le serveur de médiation.



14. Cliquez sur OK. La passerelle PSTN est désormais répertoriée et associée au serveur de médiation.

15. Suivez les étapes précédentes (en commençant à l’étape 10) pour définir de nouvelles passerelles PSTN supplémentaires.

16. Si vous avez précédemment défini des passerelles PSTN, elles apparaissent dans la zone Les passerelles suivantes ne sont associées à aucun serveur de médiation. Cliquez sur Ajouter pour les associer à ce serveur de médiation.

    Remarque :
    Vous pouvez associer plusieurs passerelles PSTN à un serveur de médiation. Néanmoins, vous pouvez associer n’importe quelle passerelle PSTN à un seul serveur de médiation.

17. Cliquez sur Suivant. Si vous avez défini d’autres rôles serveur sur la page Rôles serveur associés à ce pool frontal, des pages distinctes de l’Assistant Configuration de rôles s’ouvriront pour vous permettre de configurer les rôles serveur.

    Déploiement de l’archivage

    Déploiement du serveur de surveillance

    Déploiement des serveurs Edge

    Déploiement d’un serveur de conférence A/V autonome

18. Si vous n’avez pas sélectionné de rôles serveur supplémentaires à configurer et à déployer, ou si vous avez terminé la configuration de rôles serveur supplémentaires, cliquez sur Terminer.
