Procédure pas à pas Diagramme de cluster (Compléments d'exploration de données)

Une fois que vous avez créé un modèle clustering, vous pouvez l’importer dans Visio à l’aide de la forme Cluster, puis continuer à personnaliser et à améliorer la disposition. Les formes d’exploration de données pour Visio incluent les contrôles personnalisés suivants pour l’utilisation des diagrammes d’exploration de données :

• Contrôles de rendu du diagramme de cluster

  Ces options font partie de l’Assistant Cluster qui est lancé lorsque vous déposez une forme dans l’espace de travail Visio.

• Barre d’outils Disposition d’exploration de données

  Ces options sont ajoutées à l'espace de travail Visio pour vous aider à interagir avec la forme d'exploration de données. Ces options diffèrent selon le type de modèle d'exploration de données que vous utilisez.

Créer un diagramme de cluster

Cette procédure pas à pas montre comment créer et personnaliser un diagramme de clustering dans Visio.

Pour pouvoir la suivre, vous devez disposer d'un modèle de clustering. Si vous n’avez pas de modèle, utilisez l’Assistant Cluster (Compléments d’exploration de données pour Excel) et créez un modèle à l’aide du jeu de données d’entraînement dans l’exemple de classeur, en utilisant toutes les valeurs par défaut.

Utiliser l'Assistant Création de forme Cluster Visio

1. Si vous ne voyez pas Les formes d’exploration de données Microsoft dans la liste Formes , cliquez sur Autres formes, sélectionnez Ouvrir le gabarit, puis ouvrez le modèle à partir de l’emplacement d’installation par défaut.

   <drive>:\Program files\Microsoft SQL Server 2012 DM Add-Ins

2. Faites glisser la forme cluster sur la page.

3. Dans la page d’accueil de l’Assistant Forme visio de cluster, cliquez sur Suivant.

4. Dans la page Sélectionner une source de données de l’Assistant Cluster, choisissez une connexion à un serveur Analysis Services qui contient les modèles d’exploration de données que vous souhaitez visualiser.

5. Sélectionnez un modèle d’exploration de données approprié, puis cliquez sur Suivant.

   Pour vous assurer que vous choisissez un modèle clustering, passez en revue la description dans le volet Propriétés.

6. Si la connexion réussit, dans la page Options pour le diagramme de cluster, vous décidez du type de diagramme de cluster à inclure dans votre présentation Visio :

   Afficher uniquement les formes de cluster
   Cette option crée un diagramme de cluster simple, chaque cluster étant représenté par un rectangle ou une autre forme que vous choisissez

   Afficher les clusters avec le graphique des caractéristiques
   Cette option crée le même graphique que précédemment, mais des histogrammes se trouvent à l'intérieur des formes pour décrire les caractéristiques du cluster.



   Afficher les clusters avec le graphique de discrimination
   Cette option permet de créer le même graphique que le diagramme de cluster, mais elle répertorie les caractéristiques du cluster actuel qui le distinguent le plus fortement d'autres clusters.

   Vous pouvez passer à un autre type de graphique une fois que l'Assistant a créé le diagramme. Pour cela, cliquez avec le bouton droit sur un cluster et sélectionnez un nouveau type de graphique. Pour l’instant, choisissez l’option Afficher les clusters avec le graphique des caractéristiques.

7. Laissez l’option Nombre de lignes dans le graphique comme 5.

   Cette option ne modifie pas le nombre de clusters dans le modèle ; elle limite simplement le nombre d’attributs qui peuvent être affichés en tant que fonctionnalités de chaque cluster.

   Toutefois, l’option agit comme un filtre sur les données du graphique, de sorte que vous ne pouvez pas augmenter le nombre d’éléments ultérieurement.

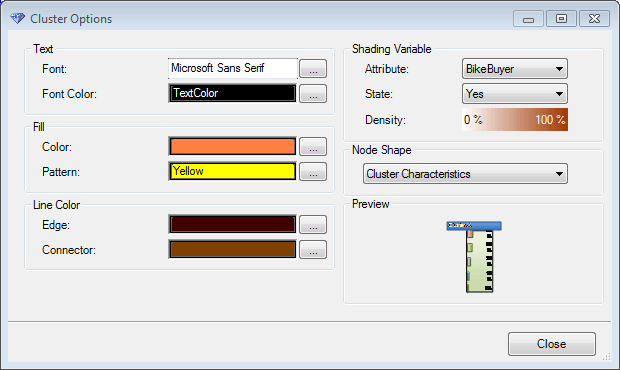

8. Cliquez sur Avancé.

   La boîte de dialogue Options de cluster vous permet de personnaliser l’apparence visuelle des formes utilisées dans le diagramme. Vous pouvez modifier les couleurs utilisées dans le graphique et la forme utilisée pour les clusters.

   Le contrôle Variable de trame de fond ne fonctionne pas dans Office 2013.



   Pointe: Certaines couleurs peuvent être modifiées ultérieurement à l’aide de thèmes Visio et de contrôles de modification de forme. Toutefois, les thèmes Visio remplaceront également certaines de ces sélections de couleurs ; par conséquent, nous recommandons de commencer par les couleurs par défaut et d'appliquer les modifications progressivement.

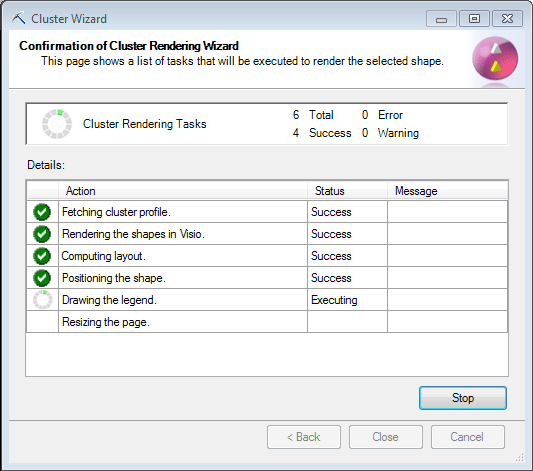

9. Cliquez sur Terminer pour créer le graphique.

   L'Assistant récupère les informations du modèle d'exploration de données, génère un rendu des formes et remplit chaque cluster avec des attributs et des valeurs.



Explorer et modifier le diagramme terminé

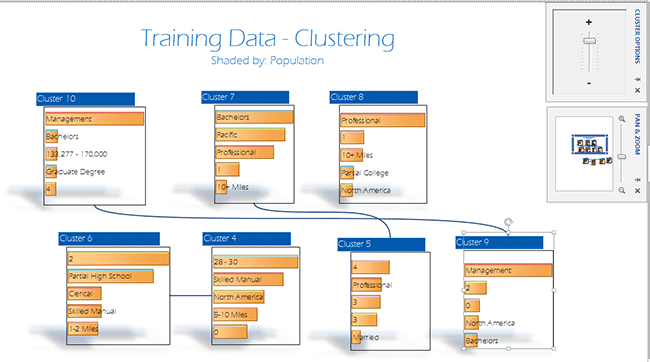

Une fois le diagramme terminé, vous pouvez continuer à personnaliser son apparence avec les contrôles Visio, comme illustré dans l'exemple suivant.

Toutes les formes de cluster de base sont générées par l'Assistant ; utilisez les outils suivants pour mettre à jour et personnaliser le diagramme :

1. Faites glisser le curseur dans le contrôle Options de cluster pour filtrer les relations plus faibles et simplifier le diagramme.

2. Utilisez l’option Page de re-mise en page Visio pour tester différentes dispositions de cluster.

3. Utilisez l’option Connecteurs de l’onglet Création pour modifier le style du connecteur afin d’empêcher les lignes de traverser des clusters.

4. Cliquez sur le ruban Compléments , puis affichez l’une des barres d’outils personnalisées utilisées pour l’utilisation des diagrammes d’exploration de données :

   Disposition
   Optimise la disposition des clusters pour qu'ils tiennent sur la page active.

   Redimensionner la page
   Ce contrôle a été conçu pour les versions HTML antérieures. Utilisez plutôt les contrôles de redimensionnement de page Visio.

   Description
   Si un cluster est sélectionné, cliquez sur cette option pour afficher des détails sur le cluster.

   .

   Résistance du bord
   Affiche les scores de confiance sur les lignes reliant les clusters.

   Cependant, si vous appliquez une mise en forme spéciale autre que la valeur par défaut générée par l'Assistant, y compris certains arrière-plans, ces valeurs peuvent ne pas être visibles.

   Curseur
   Filtre les lignes entre les clusters. Le fait de déplacer le curseur vers le haut supprime toutes les associations, sauf les plus importantes.

   Ombrage
   Ce contrôle ne fonctionne pas dans Office 2013.

5. Utilisez le contrôle Panoramique et Zoom , dans la zone Volet Des tâches du ruban Visio View , pour vous concentrer sur un ensemble de clusters et vous déplacer dans le diagramme.

6. Cliquez avec le bouton droit sur un cluster pour afficher les options spécifiques à la forme du cluster :

   • Modifiez le style du graphique.

   • Ajoutez un graphique des caractéristiques du cluster.

   • Ajoutez un graphique de discrimination de cluster.
