Utiliser les poignées de redimensionnement et de rotation

Dès que vous sélectionnez un ou plusieurs objets avec l’outil Sélection  ou Sélection de groupe, Microsoft Expression Design affiche huit poignées de redimensionnement et de rotation autour des objets. Ces poignées sont placées autour du rectangle englobant, rectangle qui contient les objets en entier.

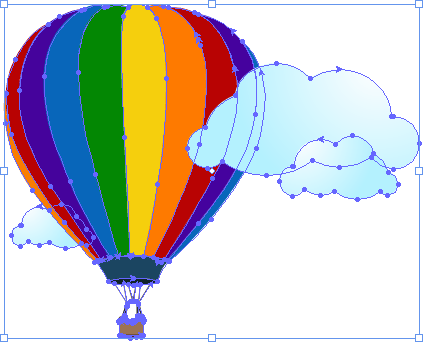

Vous pouvez également afficher les poignées de redimensionnement et de rotation lorsque vous sélectionnez au moins deux nœuds avec l’outil Sélection Lasso ou en sélectionnant les points avec l’outil Sélection directe, puis en basculant vers l’outil Sélection, même si les nœuds se trouvent sur plusieurs objets.

Ces poignées constituent un moyen pratique pour réaliser les transformations de base suivantes avec l’objet, les objets ou les nœuds sélectionnés :

• **Déplacement ** Pour déplacer un objet sélectionné, faites glisser le curseur sur le tracé ou la forme ou à l’intérieur de ceux-ci.

• Mise à l’échelle   Pour mettre un objet à l’échelle, faites glisser l’une des poignées latérales ou d’angle. Faites glisser la poignée vers le centre de la sélection pour diminuer la mise à l’échelle et vers l’extérieur du centre pour l’augmenter. Pour effectuer une mise à l’échelle proportionnelle, maintenez la touche Maj enfoncée pendant que vous faites glisser.

• Rotation   Pour faire pivoter, positionnez le pointeur immédiatement en dehors de l’une des poignées d’angle, afin qu’il se transforme en icône Faire pivoter , puis faites-le glisser. Maintenez la touche Maj enfoncée pour limiter la rotation à des incréments de 45 degrés. (Pour contrôler les angles que vous obtenez en maintenant la touche Maj enfoncée, dans le menu Edition, pointez sur Options, cliquez sur Unités et grilles et modifiez le paramètre Étapes de rotation.)



• **Inclinaison  ** Pour incliner, positionnez le pointeur immédiatement en dehors de l’une des poignées latérales, afin qu’il se transforme en icône Incliner , puis faites-le glisser.

Effectuer des transformations autour d’un point de référence

Vous pouvez faire pivoter les objets, les mettre à l’échelle ou les incliner par rapport à un point de référence que vous pouvez modifier. Par exemple, lorsque vous faites pivoter un objet, celui-ci pivote autour du point à l’emplacement que vous spécifiez.

Pour modifier l’emplacement du point de référence

• Effectuez l’une des opérations suivantes :

  • Sélectionnez un objet ou des objets à l’aide de l’outil Sélection , puis faites glisser la poignée du point central vers un autre emplacement. Il peut s’agir d’un emplacement différent sur la page.

  • Sur le côté gauche de la barre d’action, cliquez sur l’icône de point de référence pour indiquer quelle partie de l’objet sélectionné doit rester fixe lors de la transformation. Par exemple, si vous souhaitez que le côté gauche de l’objet demeure fixe pendant la translation du reste de l’objet, cliquez sur le point gauche de l’icône du point de référence.

Lorsque vous maintenez la touche Alt enfoncée, le point de référence reste stationnaire lorsque vous inclinez ou mettez à l’échelle l’objet. Par exemple, si vous effectuez une mise à échelle en appuyant sur la touche Alt, puis en faisant glisser une poignée d’angle, l’opération est réalisée à partir du point de référence. Si vous conservez le point de référence au centre, le fait d’appuyer sur la touche Alt pendant le glissement permet de mettre à l’échelle l’objet à partir du centre.

Épaisseurs de trait et motifs

Lorsque vous mettez à l’échelle, inclinez ou faites pivoter une forme, le trait ou le remplissage de l’objet risque de ne pas être transformé en même temps.

Pour contrôler la façon dont un trait, un motif ou un remplissage d’image change

• Dans le menu Edition, pointez sur Options, puis effectuez l’une des opérations suivantes (ou les deux) :

  • Cliquez sur Généralités, puis, dans le panneau Général, sous Général, activez ou désactivez la case à cocher Transformer le remplissage de l’image.

  • Cliquez sur Trait, puis, dans le panneau Trait, sous Trait, activez ou désactivez la case à cocher Mettre à l’échelle l’épaisseur du trait.

Désactivation des poignées

Vous pouvez préférer ne pas afficher les poignées de redimensionnement et de rotation lorsque vous sélectionnez des nœuds ou des objets.

Pour désactiver les poignées

1. Dans le menu Edition, pointez sur Options, puis cliquez sur Afficher.

2. Dans le panneau Affichage, sous Options d’affichage, désactivez la case à cocher Afficher les poignées de redimensionnement.
