Vue d'ensemble du Concepteur de centres de données logiques

Article
08/21/2008

Mise à jour : novembre 2007

Dans Visual Studio Team System Architecture Edition, vous pouvez utiliser le Concepteur de centres de données logiques pour créer une représentation logique de votre centre de données, enregistré dans un diagramme de centre de données logique. Ce diagramme communique des informations importantes aux développeurs à propos de l'environnement cible dans lequel leurs systèmes d'applications seront déployés. L'infrastructure physique d'un centre de données n'est pas normalement significative pour un développeur qui doit comprendre quels environnements d'hébergement d'application sont présents, et comment ils sont configurés, limités et connectés. Le Concepteur de centres de données logiques est utilisé pour créer un diagramme de centre de données logique qui ne représente pas d'ordinateurs physiques voir de types d'ordinateur dans un centre de données. Au contraire, le Concepteur de centres de données logiques est utilisé pour définir ou documenter des configurations spécifiques de logiciel de serveur d'applications, tel qu'Internet Information Server, SQL Server ou BizTalk Server, et pour afficher la manière dont ces serveurs (application) logiques configurés sont interconnectés.

Comme le diagramme de centre de données logique fournit une représentation logique, plutôt que physique du centre de données, un serveur physique peut exécuter Windows Server 2003, Internet Information Services (IIS) 6.0 et SQL Server, mais le diagramme de centre de données logique représenterait ce serveur physique comme trois serveurs logiques. Les serveurs logiques peuvent également être groupés dans les zones qui définissent des limites de communication logiques. Les zones peuvent être configurées pour limiter les types de serveurs logiques qu'elles peuvent contenir et la direction et les types de communication à l'intérieur et en dehors de la zone.

Les sections suivantes contiennent plus d'informations à propos des centres de données logiques et du Concepteur de centres de données logiques :

Qu'est-ce qu'un centre de données logique ?
Fonctionnalités du Concepteur de centres de données logiques

Qu'est-ce qu'un centre de données logique ?

Les instructions suivantes définissent ce qu'est ou n'est pas un centre de données logique :

Décrit les types de serveurs d'applications et quels types d'application ils peuvent héberger, pas le nombre de serveurs physiques présents.
Décrit les paramètres de configuration de serveur d'applications de l'environnement d'hébergement, pas la configuration RAID.
Décrit la configuration de service dépendante, pas les caractéristiques physiques.
Décrit quels protocoles sont disponibles, pas quelle table de routage IP est utilisée.
Décrit les limites de communication, pas les pare-feux, les réseaux locaux virtuels (VLAN), les commutateurs et les routeurs.
Décrit les exigences de l'authentification de l'application, pas le chiffrement au niveau du câble.
Décrit des contraintes sur la configuration d'application, sans devoir appeler le développeur.

Fonctionnalités du Concepteur de centres de données logiques

À l'aide du Concepteur de centres de données logiques, vous pouvez accomplir les tâches suivantes :

Définir des zones pour représenter la communication ou d'autres limites de centre de données. Pour plus d'informations, consultez Comment : définir des zones dans les diagrammes de centre de données logique.
Définir des serveurs logiques. Plusieurs serveurs logiques du diagramme peuvent être combinés au sein d'un seul ordinateur dans l'environnement physique. Pour plus d'informations, consultez Comment : ajouter des serveurs logiques aux diagrammes de centre de données logique.
Définir des voies de communication entre les zones et les serveurs. Pour plus d'informations, consultez Définition des voies de communication entre zones et serveurs logiques.
Restreindre les protocoles de communication autorisés entre les zones et les serveurs. Pour plus d'informations, consultez Comment : contrôler les communications entre les zones.
Configurer les paramètres sur les serveurs logiques à l'aide de l'Éditeur de paramètres et de contraintes. Pour plus d'informations, consultez Utilisation des contraintes dans les applications et leurs relations.
Importer les paramètres IIS et ASP.NET de la métabase IIS d'un serveur physique existant dans un serveur logique. Pour plus d'informations, consultez Importation des paramètres.
Définir la configuration requise des applications hébergées sur des serveurs logiques. Pour plus d'informations, consultez Utilisation des contraintes dans les applications et leurs relations.
Spécifier les configurations requises sur les serveurs logiques contenus dans une zone. Pour plus d'informations, consultez Tâches de configuration d'application commune, système et de serveur logique.
Créer des modèles réutilisables de zones configurées et de serveurs logiques définis dans le diagramme en créant des prototypes personnalisés. Pour plus d'informations, consultez Comment : créer des prototypes personnalisés à partir de zones configurées et de serveurs logiques.
Ajouter des paramètres personnalisés à des serveurs logiques, des points de terminaison et des zones. Pour plus d'informations, consultez Comment : créer des paramètres personnalisés pour les applications, les serveurs, les points de terminaison et les zones.
Placer des commentaires sur le diagramme. Pour plus d'informations, consultez Comment : ajouter des commentaires aux diagrammes de systèmes distribués.

Comme les autres concepteurs de systèmes distribués, le Concepteur de centres de données logiques est intégré entièrement à Visual Studio. Toutefois, les diagrammes de centre de données logique sont créés indépendamment du processus de développement d'applications. Les architectes et les développeurs utiliseront ces diagrammes dans le Concepteur de déploiements, où ils peuvent définir et valider le déploiement de leurs systèmes d'applications dans le centre de données représenté. Lors de la validation du déploiement, ils peuvent découvrir des conflits de configuration entre des applications et le centre de données en amont du processus de conception. Dans le Concepteur de déploiements, ils peuvent également générer des rapports de déploiement et synchroniser des diagrammes de déploiement avec les modifications dans le diagramme de centre de données logique. Pour plus d'informations, consultez Vue d'ensemble du Concepteur de déploiements.

Les diagrammes de centre de données logique ne doivent pas représenter le centre de données entier. Au contraire, vous pouvez utiliser les diagrammes pour créer des versions plus simples des grands diagrammes complexes de centre de données en usage aujourd'hui. Les diagrammes de centre de données logique individuels peuvent représenter une petite partie du centre de données complet. Par exemple, l'une peut représenter la partie eCommerce d'un centre de données, l'autre représente la partie des transactions interentreprises. Les diagrammes de centre de données logique possèdent une extension de fichier .ldd. Une solution de système distribué peut contenir plusieurs fichiers .ldd.

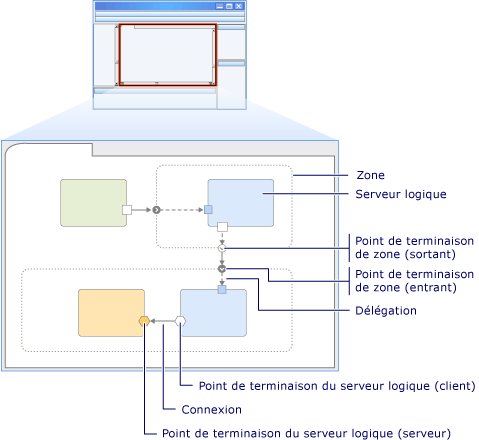

Les illustrations suivantes affichent le Concepteur de centres de données logiques et un diagramme de centre de données logique.

Concepteur de centres de données logiques
