Terminologie du Concepteur d'applications
Mise à jour : novembre 2007
Dans les concepteurs de systèmes distribués, vous pouvez utiliser le Concepteur d'applications pour concevoir des applications orientées service. Le Concepteur d'applications s'ouvre lors de la création d'une solution Design d'application ou de l'ajout d'un diagramme d'application à une solution existante. À partir de la boîte à outils, vous pouvez faire glisser des prototypes d'application sur le diagramme d'application pour définir des applications et des points de terminaison. Vous pouvez ensuite connecter des définitions d'application par le biais de leurs points de terminaison, ce qui représente la façon dont elles sont connectées dans l'environnement de développement. Pour plus d'informations, consultez Vue d'ensemble du Concepteur d'applications.
Les illustrations suivantes représentent le Concepteur d'applications et le diagramme d'application.

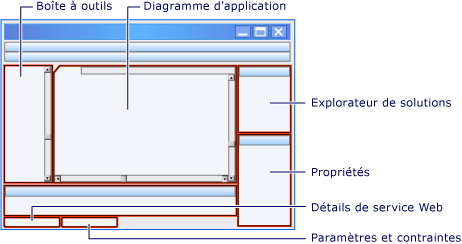

Concepteur d'applications
.gif)

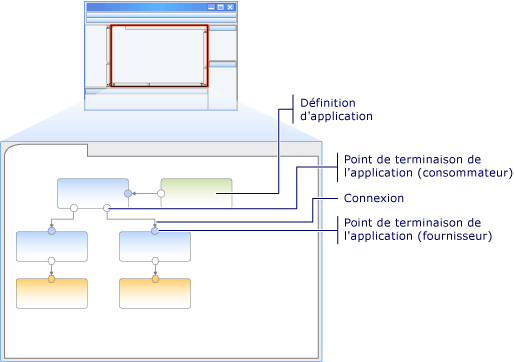

Diagramme d'application
.gif)
Le tableau suivant présente la terminologie associée au Concepteur d'applications.
Terme |
Définition |
|---|---|
Diagramme d'application |
Diagramme utilisé pour visualiser, définir et configurer des applications dans la solution et s'y connecter. Le fichier de diagramme d'application (.ad) contient des informations basées sur le modèle de définition de système (SDM). Pour plus d'informations, consultez les rubriques suivantes : |
Définition d'application |
Définit une application qui peut fournir ou consommer des services. Vous pouvez concevoir ultérieurement des systèmes d'applications composés d'utilisations de ces définitions d'application. Vous pouvez limiter les types de serveurs logiques auxquels une application peut se lier lors de la définition du déploiement pour un système. Vous pouvez aussi appliquer des paramètres à une définition d'application et configurer des contraintes. Pour plus d'informations, consultez Vue d'ensemble des applications dans les diagrammes d'application. |
Point de terminaison d'application |
Définit un point de connexion auquel une application fournit (type fournisseur) ou consomme (type consommateur) un service. Par exemple, une application ASP.NET peut posséder un point de terminaison fournisseur de services Web qui expose des opérations qui communiquent à l'aide des protocoles HTTP ou SOAP. Pour plus d'informations, consultez Définition d'opérations pour les services Web ASP.NET. Par ailleurs, sur les points de terminaison d'application, vous pouvez limiter les types de points de terminaison de serveur logique auxquels un point de terminaison d'application peut se lier lors de la définition du déploiement pour un système. Vous pouvez aussi appliquer des paramètres à un point de terminaison d'application et configurer des contraintes. Pour plus d'informations, consultez Vue d'ensemble des points de terminaison dans des applications. |
Connexion |
Représente la façon dont les applications se connectent entre elles dans l'environnement de développement. Pour plus d'informations, consultez Communication entre applications. |
Prototype d'application |
Définition d'application préconfigurée dans la boîte à outils utilisée pour définir des applications sur le diagramme d'application. Par exemple, vous pouvez faire glisser le prototype ASP.NETWebService à partir de la boîte à outils pour définir une application de service Web ASP.NET. Vous pouvez aussi créer des prototypes personnalisés. Pour plus d'informations, consultez les rubriques suivantes : |
