Installer et monter le Surface Hub 2S 85"

Cet article explique comment installer physiquement Microsoft Surface Hub 2S 85 pouces dans des environnements commerciaux.

Vidéo de déballage

Avant de commencer, consultez la vidéo Microsoft Surface Hub 2S 85 » Unboxing and Set Up :

Suivre toutes les précautions de sécurité

Warning

Gestion et préparation de site

  • L’appareil est très lourd. Pour réduire le risque de blessures personnelles, de décès ou d’endommagement de l’appareil, qui peuvent se produire en raison de sa taille et de son poids, il est essentiel de maintenir l’appareil à la verticale.
  • Avant de déplacer l’appareil là où il sera installé, parcourez le site pour déterminer comment le déplacer en toute sécurité à l’endroit où il sera déballé et monté.
  • Utilisez toujours au moins deux personnes pour le déballage et l'installation.
  • Une fois que l'appareil est déballé, il doit être monté immédiatement, le système de montage doit donc être en place avant le déballage. Si vous montez sur un support roulant, verrouillez ou bloquez les roues du support avant de déballer.
  • Pour éviter les risques de trébuchement, ne laissez pas de matériaux d'emballage dans la zone de montage.

Important

Avant de poursuivre, examinez les informations de sécurité supplémentaires répertoriées dans l’Annexe A ci-dessous.

1. Enlever les matériaux d'emballage extérieur

  1. Enlevez et recyclez la couverture extérieure.
  2. Coupez quatre (4) sangles en plastique.
  3. Ouvrez et retirez les six (6) clips des extrémités.
  4. Retirez le couvercle, soulevez et retirez les panneaux avant et arrière.

Retirez l’emballage externe.

2. Enlever la mousse noire de l'emballage externe

  1. Enlevez les morceaux de mousse noire des coins (4).
  2. Retirez le support noir en mousse centrale.

Enlever la mousse d’emballage externe noire.

Attention

Ne retirez pas de mousse blanche, de cerclage ou de matériaux d'emballage avant que le Hub 2S ne soit adjacent au chariot ou au support mural sur lequel il sera placé. Du matériel de cerclage supplémentaire est fourni dans la petite boîte située sous les boutons à vis à main au dos du paquet. Les matériaux de cerclage d’origine ou de remplacement doivent être en place avant le déplacement, en particulier avant la rotation de l’appareil et de son emballage de protection.

3. Retirer le cadre d'emballage interne de la palette

  1. Déplacez l’assemblage de palettes vers l’emplacement de l’ascenseur.
  2. Bloquer les freins des roues (4).
  3. Faites glisser l’emballage intérieur hors de la palette.

Retirer le cadre d’emballage interne de la palette.

4. Faire pivoter l’image d’emballage pour l’ajuster à l'ascenseur

  1. Faire pivoter le cadre pour l’ajuster à l’ascenseur
  2. Faire pivoter sur l’extrémité biseautée du cadre interne et glisser dans l’ascenseur.

Faire pivoter le cadre d’emballage pour l’ajuster à l’ascenseur.

Astuce

La palette roulante est adaptée à l'empreinte de l'emballage du cadre interne et peut être utilisée tout au long du processus de livraison du site d'installation. La pièce d’extrémité de cadre en bois intérieur a des plaques de dérapant en nylon.

5. Retirer de l'ascenseur

  1. Glisser hors de l’ascenseur
  2. Bloquez les freins des roues (x4).

Retirer de l’ascenseur.

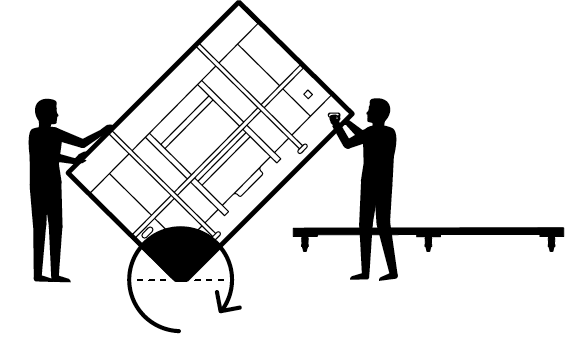

6. Remettre le Surface Hub 2S 85 » sur la palette

  1. À l’aide de l’extrémité biseautée, faites pivoter de nouveau sur la palette.
  2. Déverrouillez les freins des roues (x4).
  3. Déplacez le produit à l’emplacement du montage du mur ou du panier.

Replacez le Surface Hub 85 » sur la palette.

7. Placer le Surface Hub 2S 85 pouces sur le support mural ou le panier

  1. Placez hub 2S devant le support mural ou le chariot.

  2. Bloquez les freins des roues (x4).

  3. Faites glisser l’emballage intérieur hors de la palette.

  4. Coupez les trois sangles en plastique.

  5. Enlevez le capot.

  6. Enlevez les morceaux de mousse blanche.

  7. Enlevez le kit de bienvenue.

  8. Retirez la pièce d’extrémité en la soulevant verticalement.

  9. Retirez les embouts en bois à l'aide des quatre vis à poignée situées sur la base en bois.

    Placez le Surface Hub 85 pouces sur le support mural ou le panier.

    Attention

    Ne laissez pas Hub 2S 85” sans surveillance. Une personne supplémentaire est nécessaire pour maintenir l’appareil à la verticale. Une fois les extrémités retirées, au moins une personne doit maintenir le contact avec le Hub 2S jusqu’à ce que le placement sur le support mural ou le panier soit terminé.

  10. Soulevez la partie de fin de contreplaqué vers le haut et vers l’arrière.

  11. Retirez l’étiquette de bosse de l’arrière.

  12. Soulevez le Hub 2S à partir du plateau inférieur et placez-le sur un chariot ou un support mural.

    Remarque

    En suivant les instructions du fabricant du chariot ou du montage mural, préparez le système de montage avant de retirer le Hub 2S de son bac d’emballage intérieur.

    Astuce

    Lorsque vous saisissez le Hub 2S, notez les découpes de poignée de la mousse inférieure. Veillez à ne pas saisir l’appareil où se trouvent les haut-parleurs avec la main supérieure. Les graphiques aux extrémités de la couverture de l’appareil fournissent un emplacement général du haut-parleur.

  13. Desserrez les pinces de tension élastiques (x2).

  14. Enlevez le couvercle en tissu.

  15. Notez les emplacements des stylets (x2), de l’appareil photo et du cordon d’alimentation.

  16. Fixez les stylets (x2), l'appareil photo et le cordon d'alimentation.

  17. Enlevez les étiquettes adhésives (x4).

  18. Appuyez sur le bouton Marche/Arrêt en bas à droite. L’installation est maintenant terminée.

Montage du Surface Hub 2S 85”

Le Surface Hub 2S 85 » utilise un modèle de montage VESA de 600 x 600. Comme illustré dans l’image suivante, Microsoft s’est associé à Steelcase pour créer des options de montage compatibles avec la conception unique du Surface Hub 2S 85 ».

Montage mural steelcase.

Dimensions de fixation

Si vous utilisez d’autres options de montage (non -Steelcase), vous aurez besoin d’espacements pour prendre en compte le boîtier de calcul à l’arrière de l’appareil. Des espaceurs et d’autres accessoires certifiés sont disponibles à partir de Salamander Designs.

Surface Hub 85” détails des dimensions pour le montage.

Surface Hub 85 ” dimensions pour le montage.

Kit de réparation complémentaire

Le kit attaché à l’arrière, en bas à droite, contient un ensemble supplémentaire de matériels de mise en bande à l’intérieur de l’emballage.

Annexe A : Informations de sécurité supplémentaires

Warning

Soulèvement d'objets lourds/ergonomiques
L’appareil est très lourd. Nous recommandons au moins deux personnes ou plus de soulever l’appareil afin de réduire le risque de blessures liées au levage, de décès ou de dommages à l’appareil. Il est important d’utiliser une posture de levage appropriée lors du levage ou du déplacement de l’appareil. Utilisez de bonnes pratiques ergonomiques de levage, y compris, mais sans s'y limiter :

  • Plan. Assurez-vous que l'équipe de levage est d'accord sur le plan.
  • Déterminez si vous pouvez soulever l'unité. Est-ce trop lourd ou trop compliqué ?
  • Déterminez si vous avez besoin d’une aide de levage.
  • Vérifiez que votre environnement ne présente pas d'obstructions ou de surfaces glissantes.
  • Soulevez avec vos jambes, pas avec votre dos.
  • Pliez les genoux, en gardant le dos droit.
  • Gardez l’unité près de votre corps.
  • Centrez votre corps sur l’unité. Gardez les pieds écartés d'environ la largeur des épaules.
  • Soulevez en douceur.
  • Gardez votre torse droit ; ne vous tordez pas en soulevant ou après avoir soulevé la charge

Warning

Montage approprié
L'appareil est lourd et se fixe sur un chariot ou un support mural. Pour réduire le risque de blessure, de décès ou de dommages à l'appareil :

  • Suivez toutes les instructions fournies par le fabricant du chariot ou du support mural.
  • Assurez-vous que le système de montage proposé supportera le poids de cet appareil.
  • Utilisez uniquement le matériel de montage fourni avec le montage du système.
  • Assurez-vous que toutes les vis sont bien serrées conformément aux instructions du fabricant.
  • Relâchez l’appareil uniquement une fois que vous êtes sûr qu’il s’engage entièrement avec les points de fixation du système de montage.
  • Microsoft recommande d'utiliser des chariots ou des systèmes de fixation murale conçus pour être utilisés avec votre appareil. Microsoft n’est pas responsable des dommages, blessures ou décès causés par l’utilisation d’autres systèmes de montage.

Warning

Risques invisibles dans les murs ou autres surfaces de montage
Les murs et autres surfaces de montage peuvent contenir des fils électriques, des conduites de gaz et d'autres dangers ou obstacles invisibles. Couper ou forer dans un endroit non visible peut causer des blessures graves ou la mort. Il incombe au programme d’installation de localiser les dangers invisibles avant et d’éviter ces dangers lors de l’installation. Évaluez l’environnement de montage et assurez-vous qu’il n’y a pas de dangers invisibles dans le mur ou d’autres surfaces de montage avant le forage ou la coupe.

Warning

Danger des tuyaux
Pour éviter les risques de blessures, de décès ou d’endommagement d’un chariot ou d’un appareil monté sur pied lorsqu’il est déplacé :

  • Utilisez uniquement un panier/support compatible avec cet appareil.
  • Suivez toutes les instructions fournies par le fabricant du chariot/support pour déplacer ou repositionner un appareil monté sur pied.
  • Ne pas accrocher et ne pas placer d’objets lourds sur l’appareil ou le chariot/support.
  • Déconnectez le cordon d’alimentation et les autres câbles avant de déplacer le chariot ou l’appareil monté sur pied. Soyez prudent et déplacez-vous lentement lorsque vous déplacez un chariot ou un appareil monté sur pied. Suivez les instructions du fabricant du chariot/stand pour déplacer ou déplacer le stand.
  • Faites preuve de prudence lorsque vous transportez un chariot ou un dispositif sur pied sur des rampes. Ne laissez jamais un chariot ou un appareil sur pied sans surveillance sur une rampe ou à proximité.
  • Seuls les adultes doivent déplacer le chariot/appareil sur pied.

Attention

Verre d'écran tactile
L’écran tactile de l’appareil, comme la plupart des écrans tactiles, est en verre. Le verre peut se briser si l’appareil est largué ou impacté de manière significative. Pour réduire le risque de blessures personnelles, évitez de toucher l’écran si le verre est cassé, ébréché ou fissuré et organisez-le pour remplacer l’écran. Un écran tactile fissuré ou ébréché causé par une mauvaise utilisation ou un abus de votre appareil n’est pas couvert par la garantie limitée du produit.

Warning

Installation appropriée
Pour éviter les risques liés à une installation incorrecte de l’appareil, l’installation doit être effectuée par des personnes qui ont lu et compris les instructions d’installation avant de commencer le travail. Si vous n’avez pas l’équipement ou l’expertise nécessaires ou si vous n’êtes pas certain que la surface de montage puisse prendre en charge adéquatement l’appareil, consultez un programme d’installation professionnel.
