Warning
Passez en revue les instructions générales relatives aux précautions de sécurité et à la sécurité de la batterie dans leur intégralité avant de procéder aux étapes de réparation.
Important
Lisez ce Guide dans son intégralité avant de commencer les réparations. Si, à un moment donné, vous n’êtes pas sûr ou mal à l’aise d’effectuer les réparations, comme indiqué dans ce guide, ne poursuivez pas . Contactez Microsoft pour obtenir des options de support supplémentaires.
Warning
Le non-respect des instructions de ce Guide, l’utilisation de pièces de rechange non-Microsoft (non authentiques), incompatibles ou modifiées, et/ou le non-utilisation des outils appropriés peuvent entraîner des blessures graves, la mort et/ou des dommages au produit ou à d’autres biens.
Étapes requises
Les étapes décrites dans cette section doivent être effectuées avant de commencer toute réparation sur un appareil Surface.
Éteindre l’appareil – Assurez-vous que l’appareil est complètement éteint et que la batterie a été entièrement déchargée. Reportez-vous aux précautions et avertissements spécifiques à la réparation pour obtenir des instructions. Une fois déchargé, l’appareil doit être déconnecté de toutes les sources d’alimentation.
Prévention de l’ESD – Vérifiez que les étapes de prévention ESD et les instructions générales sont suivies avant d’ouvrir l’appareil. Reportez-vous à la section Prévention ESD pour obtenir des instructions.
Positionner l’appareil – Pour éviter d’endommager l’appareil, assurez-vous que l’appareil est placé sur une surface propre exempte de débris.
Remplacement des pieds
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Tapis ESD-Safe souple
Composants principaux
Pieds (reportez-vous à la liste des pièces de service illustrées)
- vis M1301718 x 4 (vis à pied)
Composants supplémentaires (classés séparément)
- Non applicable
Procédure – Retrait (pieds)

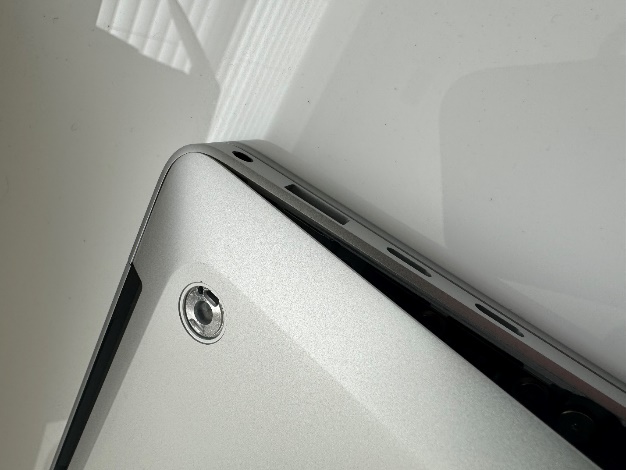

Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.

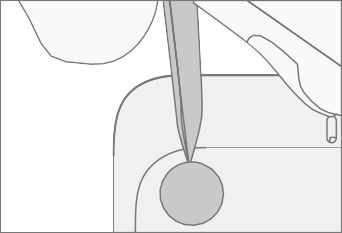

Supprimer les pieds – À l’aide de la spudger en nylon, entrez soigneusement les quatre pieds pour exposer les vis.
Procédure – Installation (pieds)

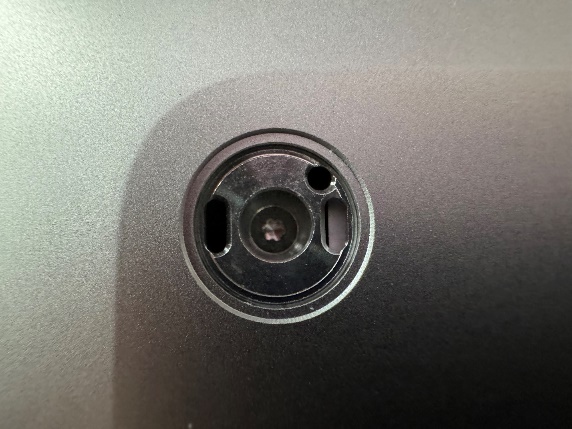

Installer les pieds - Alignez les poteaux sur le pied au motif de trou correspondant sur l’enceinte. Appuyez fermement jusqu’à ce que le pied clique sur place. Répéter pour les 3 autres pieds.
Remplacement du boîtier
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
- Notation du numéro de série de l’appareil – Le boîtier de remplacement fourni pour réparation n’a pas de numéro de série. Pour s’assurer que le client a la meilleure expérience avec les futurs cas de support Microsoft, il est recommandé de créer une notation du numéro de série de l’appareil et de la fournir au client à la fin de la réparation.
Outils requis
Choix d’ouverture en plastique
Tapis ESD-Safe souple
Pilote 5IP (Torx-Plus)
Composants principaux
Boîtier (reportez-vous à la liste des pièces de service illustrées)
- vis M1301718 x 4 (vis à pied)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Suppression (boîtier)

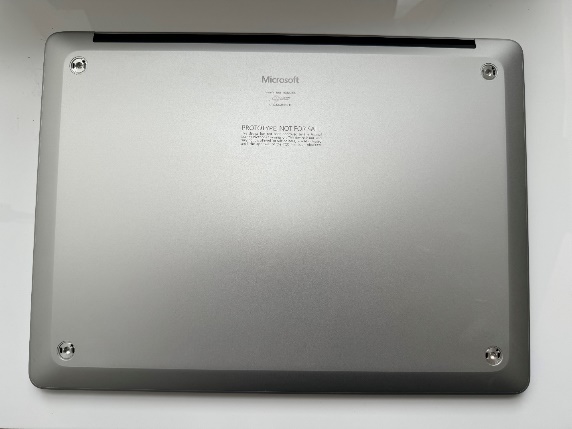

Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Retirez les vis de boîtier : À l’aide d’un pilote 5IP (Torx-Plus), désinstallez chacune des 4 vis sous les pieds.

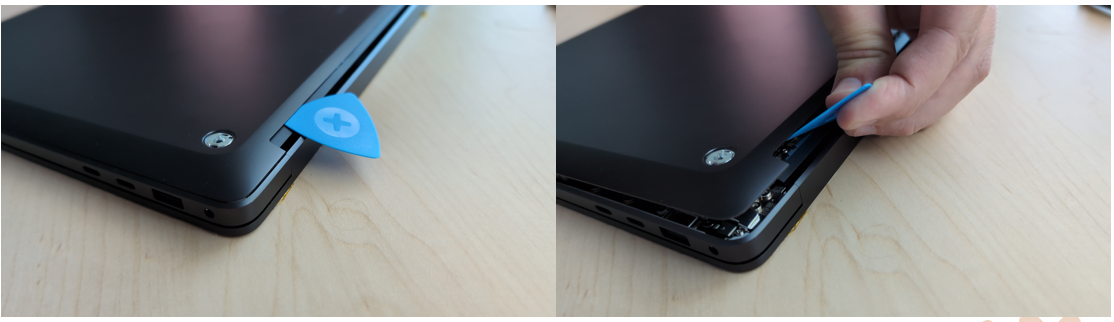

Séparez le boîtier de l’appareil : Insérez soigneusement la pointe d’un choix ouvrant en plastique dans l’espace entre le boîtier et l’ensemble du clavier, comme indiqué ci-dessous. Déplacez le sélecteur d’ouverture en plastique autour du périmètre de l’appareil pour créer un écart. À l’aide des deux mains, soulevez soigneusement le boîtier de l’appareil et placez-le sur un tapis ESD-Safe doux.
Attention

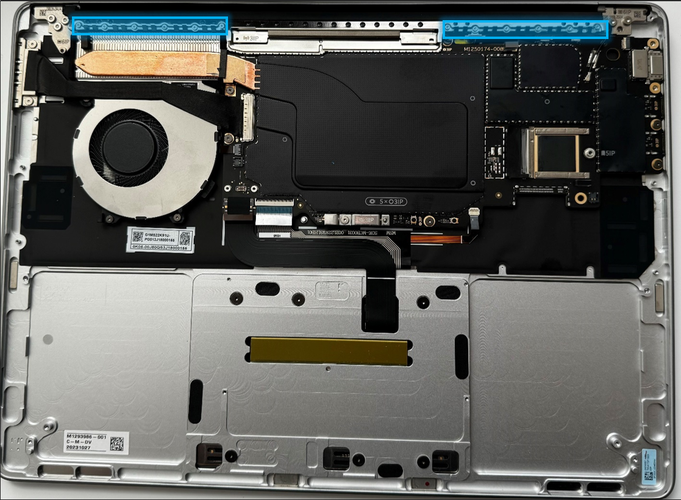

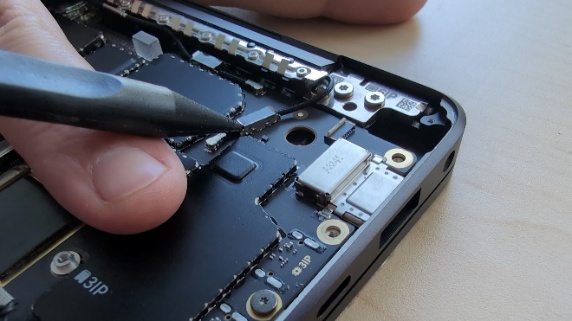

Ne pas soulever le boîtier de l’antenne noire en plastique.
Procédure – Installation (boîtier)
Rechercher les éléments inattendus dans l’appareil - Effectuez une inspection visuelle de l’intérieur de l’appareil, ou du boîtier en cas de réutilisation, pour tous les articles en vrac qui peuvent être présents. Les aimants (identifiés ci-dessous) sont d’une importance particulière.
Installer le boîtier - À l’aide des deux mains, baissez soigneusement le bord supérieur ou inférieur du boîtier sur l’appareil en veillant à l’aligner sur le bord supérieur, comme indiqué ci-dessous. Une fois aligné, abaissez le boîtier sur l’appareil. Enfin, ajustez la position du boîtier de sorte que les écarts soient même de tous les côtés, et qu’aucun des côtés ne soit intercepté lorsque vous appuyez sur le boîtier vers le bas à plat.
Attachez le boîtier - À l’aide d’un pilote 5IP (Torx-Plus), installez les 4 vis dans les puits de pied du boîtier. Chaque vis doit être serrée jusqu’à ce qu’elle soit serrée, puis tourné à 45 degrés (1/8e tour) pour une fixation complète. Ajustez la position du boîtier au fur et à mesure pour garantir des écarts identiques autour du périmètre.
Attention

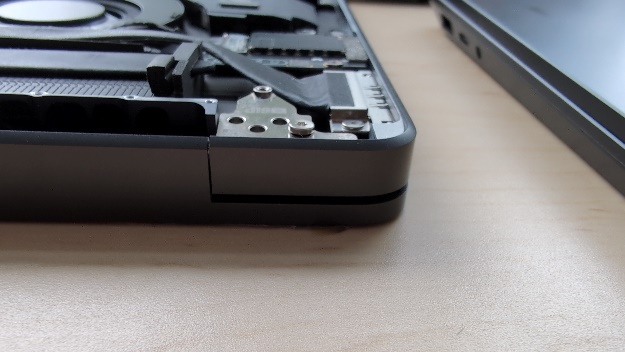

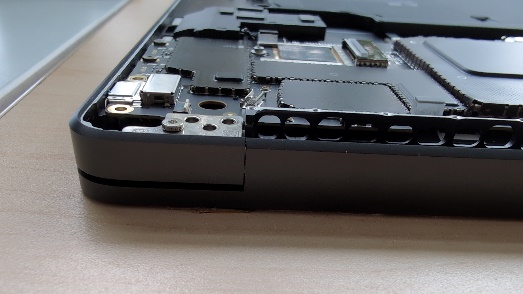

Assurez-vous que le boîtier n’est pas bloqué sur un rebord lorsque vous installez les vis. Déplacez le boîtier en fonction des besoins pour éviter cette condition.
Installer les pieds – Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.
Remplacement du lecteur Solid-State amovible
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Tapis ESD-Safe souple
Pilote 5IP (Torx-Plus)
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Lecteur Solid-State amovible (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1246215 x 1 (solid-state drive)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Suppression (lecteur Solid-State amovible)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.

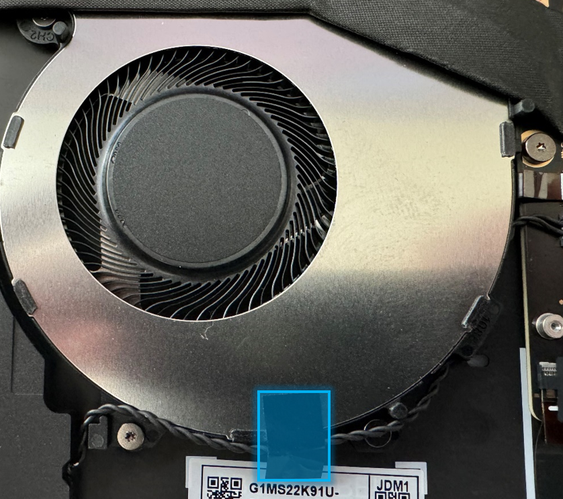

Supprimer la bande - Pelez soigneusement et retirez complètement le ruban couvrant le lecteur de Solid-State amovible et le récipient correspondant. L’espacement gris sera également supprimé avec la bande. Nettoyez les surfaces supérieures du lecteur de Solid-State amovible et du réceptacle à l’aide de l’IPA pour enlever tout adhésif résiduel.

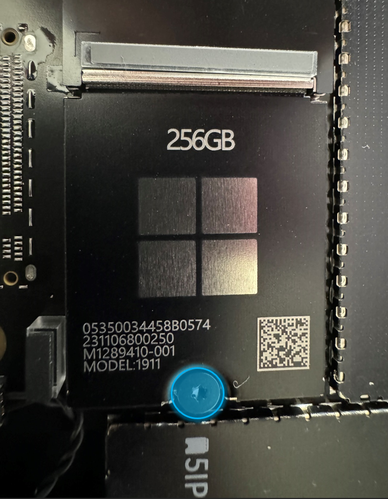

Supprimer le lecteur Solid-State amovible – À l’aide d’un pilote 5IP (Torx-Plus), retirez la vis (
) qui maintient le lecteur Solid-State amovible sur la carte mère. Soulevez le lecteur hors de l’appareil et placez-le sur un tapis ESD-Safe souple.
Procédure – Installation (lecteur Solid-State amovible)

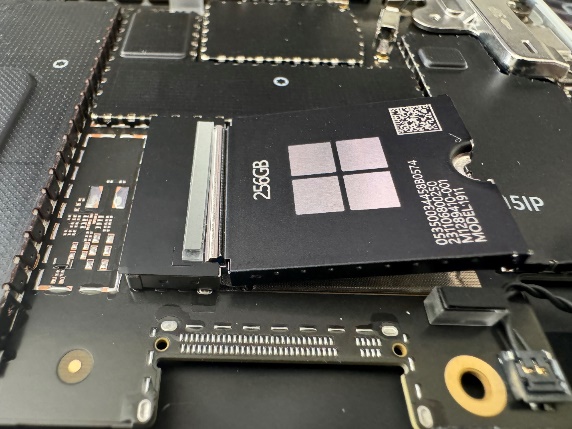

Insérer le lecteur Solid-State amovible – Insérez soigneusement l’extrémité du connecteur du lecteur Solid-State amovible dans le récipient de la carte mère tout en gardant le lecteur Solid-State amovible aussi près que possible de l’horizontale.
Attention

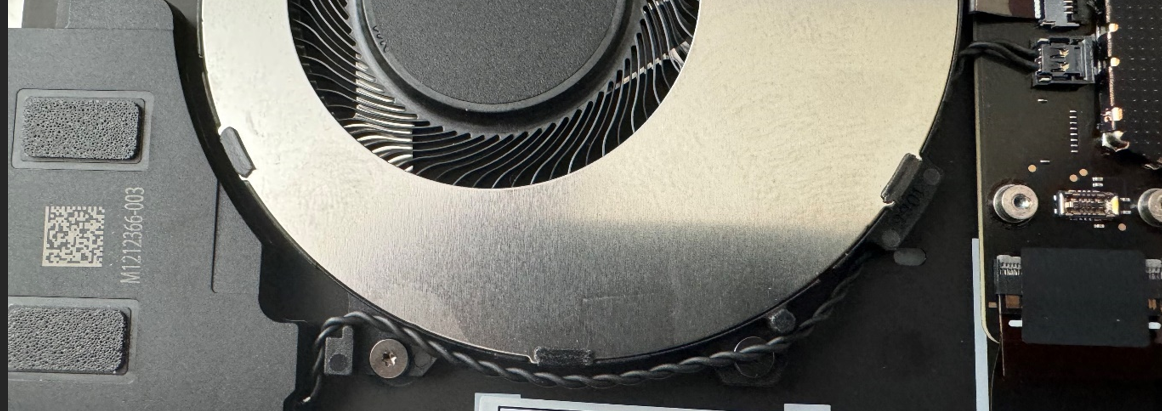

Assurez-vous que le câble du haut-parleur n’est pas pris ou piégé lors de la fixation du lecteur de Solid-State amovible à la carte mère.

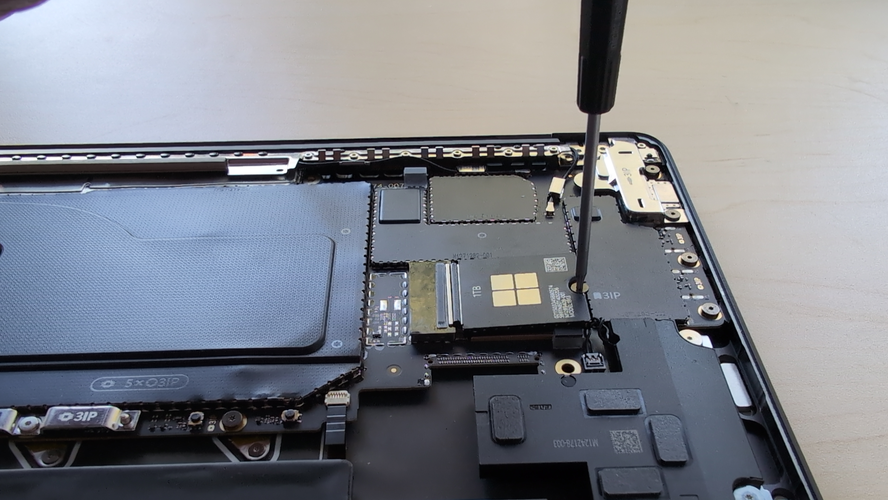

Installer la vis de lecteur Solid-State amovible – À l’aide d’un pilote 5IP (Torx-Plus), installez 1 nouvelle vis rSSD (
) jusqu’à ce que la vis soit juste alignée. Tournez ensuite la vis à 45 degrés (1/8ème tour) jusqu’à ce que la vis soit entièrement attachée.

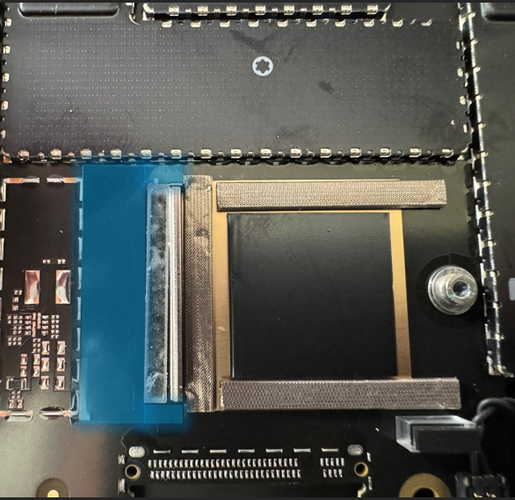

Installer le ruban noir sur la carte mère Réceptacle – Placez soigneusement une nouvelle bande sur le réceptacle, en veillant à ce que la découpe sur le ruban corresponde à la forme de la bride levée sur le réceptacle.

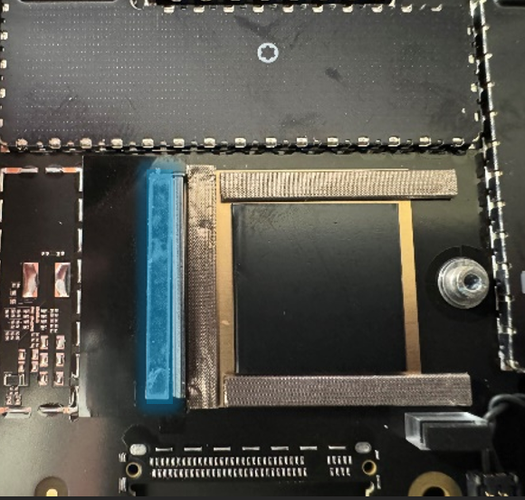

Installer Spacer – Placez une nouvelle entretoise sur le ruban noir, parallèle et aussi près que possible de la bride d’argent sur le réceptacle du connecteur. Assurez-vous que le point d’une extrémité de l’entretoise est orienté vers la charnière d’affichage et que l’entretoise est centrée dans le sens de la longueur avec la bride argentée.
Installer le boîtier - Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.

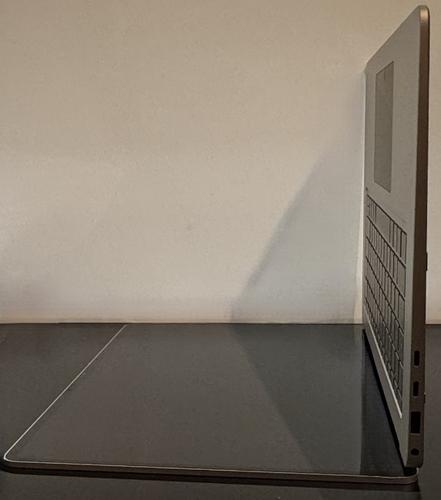

Mise sous tension de l’appareil – Placez soigneusement l’appareil avec le côté écran vers le haut. Connectez l’appareil à un bloc d’alimentation et ouvrez l’écran.
Image de l’appareil : Réinstallez le système d’exploitation et tous les pilotes/microprogrammes à l’aide d’un lecteur USB contenant la dernière récupération complète surface pour votre modèle. Consultez la section Étapes préalables – Logiciel pour obtenir des liens vers des instructions sur la façon d’obtenir la dernière image et de l’installer.
Exécuter surface Diagnostic Toolkit (SDT) : Une fois Windows installé et installé sur le bureau, insérez le lecteur USB contenant SDT et lancez le programme. Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Mettez l’appareil hors tension : Une fois les tests SDT terminés, mettez l’appareil hors tension et fermez l’affichage. Inversez l’appareil afin que le bas de l’appareil soit orienté vers le haut.
Installer les pieds - Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.
Remplacement de la batterie
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Warning
Avant de manipuler la batterie, l’opérateur doit enlever tous les bijoux, porter des gants et des lunettes de sécurité, et avoir un seau de sable préparé en cas d’événement de batterie.
Warning
Dans le cas d’un événement de batterie, submerger l’ensemble de l’appareil dans le sable. N’essayez PAS de récupérer l’appareil.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Seau de 4 gallons
2,0 gallons de sable propre
Composants principaux
Batterie (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1246215 x 1 (solid-state drive)
vis M1266593 x 2 (support FPC de batterie)
vis M1272782 x 8 (batterie)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Préparation (batterie)
Important
Cette section concerne uniquement les instances où vous remplacez la batterie. Si la batterie est réutilisée, cette section n’est pas obligatoire.
Connexion USB : Connectez l’USB à l’aide du Kit de ressources de diagnostic Surface (SDT) chargé sur un port USB disponible sur l’appareil en cours de réparation.
Mise sous tension de l’appareil – Connectez un bloc d’alimentation à l’appareil. Appuyez sur le bouton Marche/Arrêt de l’appareil pour l’allumer. Autorisez-le à démarrer sur le Bureau Windows avant de continuer.
Lancer SDT – À partir du Bureau Windows, utilisez Windows Explorer pour accéder au lecteur USB. Sélectionnez l’exécutable SDT (.exe) pour lancer surface Diagnostic Toolkit.
Exécuter la réparation de la batterie (programme d’installation) – Dans l’écran de lancement de SDT, sélectionnez Réparer dans le menu déroulant. Ensuite, sélectionnez Réparer l’installation et la validation pour entrer dans l’écran de sélection. Exécutez la réparation de la batterie (programme d’installation) pour mettre votre appareil en mode réparation. Suivez toutes les instructions à l’écran et autorisez l’appareil à s’arrêter lorsque vous y êtes invité. Déconnectez le bloc d’alimentation et retirez le lecteur USB avant de continuer.
Procédure – Suppression (batterie)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.

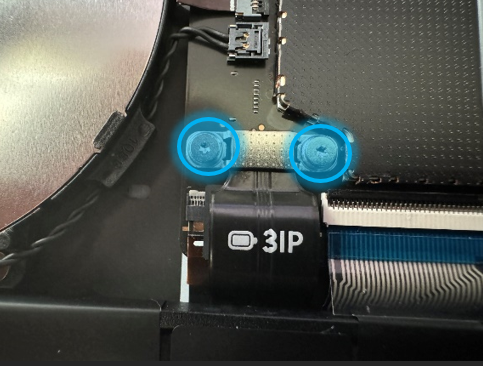

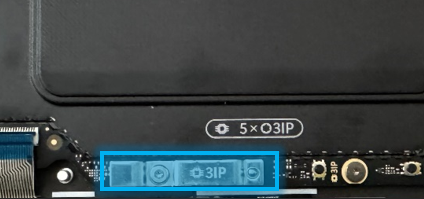

Retirez le support métallique du connecteur de batterie – À l’aide d’un pilote 3IP (Torx-Plus), retirez les 2 vis (
) qui sécurisent le support métallique sur la carte mère. Soulevez le support métallique hors de l’appareil pour exposer la batterie FPC.

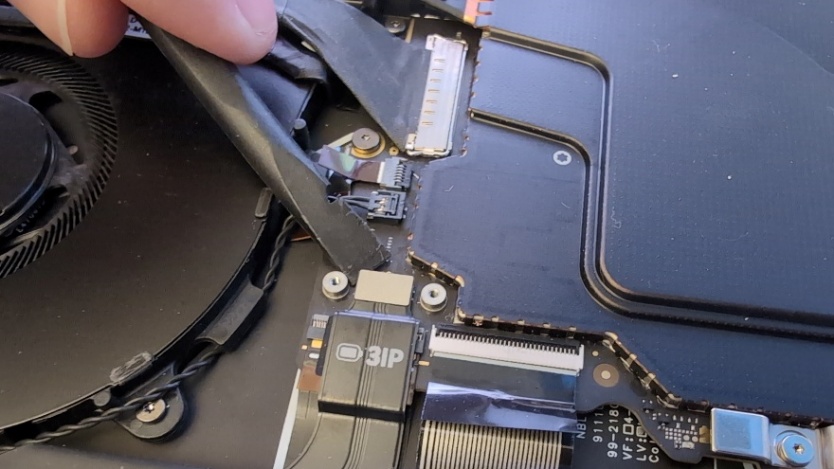

Déconnecter la batterie FPC - À l’aide d’un spudger en nylon, pryez le connecteur FPC de la batterie, à partir du côté du connecteur, à partir de la carte mère.

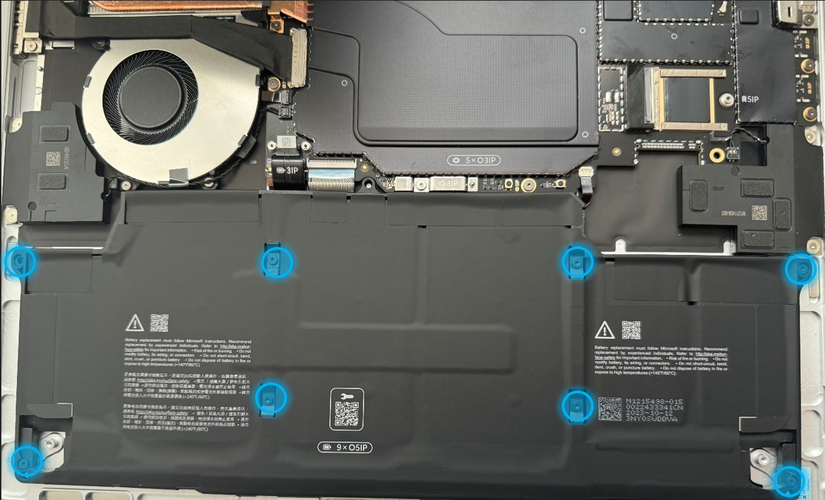

Retirez les vis de batterie - À l’aide d’un pilote 5IP (Torx-Plus), retirez les 8 vis (
) qui sécurisent la batterie.

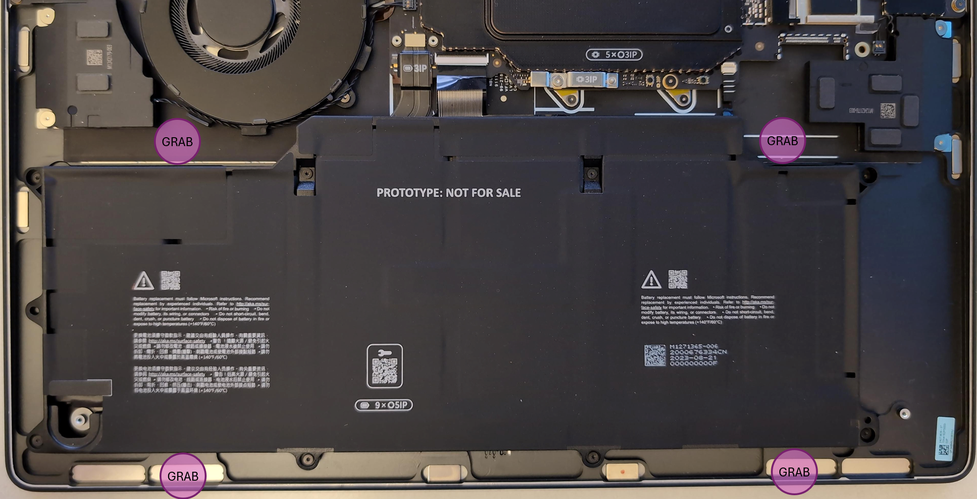

Retirez la batterie de l’appareil : À l’aide de vos mains, saisissez la batterie aux quatre points identifiés ci-dessous et soulevez soigneusement la batterie de l’appareil. Placez la batterie sur un tapis propre ESD-Safe sans aucun débris.
Warning
Ne gérez la batterie que par le cadre en plastique. Plier, tordre ou impacter la batterie peut endommager la batterie, l’appareil et/ou entraîner de graves blessures personnelles ou des dommages matériels. Utilisez toujours deux mains lors de la manipulation de la batterie.
Important
Placez la batterie quelque part où elle ne peut pas être accidentellement contactée ou endommagée. NE PLACEZ RIEN sur la batterie.
Important
Lorsque vous éliminez la batterie, assurez-vous que vous recyclez conformément aux lois locales.
Important
Le module de carte mère et la batterie sont extrêmement sensibles à l’ESD et peuvent être facilement endommagés. Il est essentiel de garantir une bonne mise à la terre avant d’effectuer tout travail sur ces pièces.
Warning
Dans le instance d’un événement de batterie, submerger l’appareil entier dans un seau de 4 gallons rempli de 2,0 gallons de sable propre. Vérifiez que l’appareil entier est submergé. N’essayez PAS de récupérer l’appareil.
Procédure – Installation (batterie)

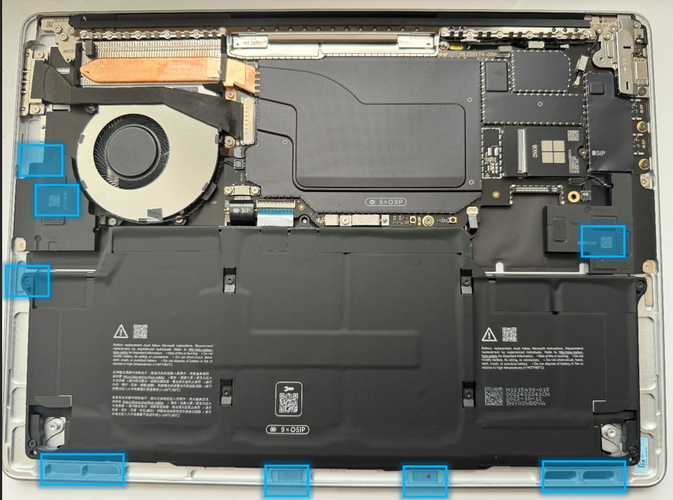

Inspection de l’appareil de préinstallation : Vérifiez l’intérieur de l’appareil à la recherche d’articles en vrac qui peuvent être présents.
Vérifiez et retirez tous les objets étrangers que les aimants ont pu attirer.
Portez une attention particulière aux zones aimantées autour des bords de l’intérieur.
Vérifiez que toutes les vis retirées sont prises en compte et qu’elles n’ont pas été déplacées à l’intérieur de l’appareil.
Les vis desserrées ne doivent jamais être stockées sur les zones magnétiques du compartiment.
Important
Vérifiez l’état de la batterie. Les batteries présentant des dommages indiqués dans la section Lithium-Ion Inspection de la batterie doivent être remplacées.
Insérer la batterie - À l’aide des boucles attachées, abaissez soigneusement la batterie dans le nouvel appareil.
Important
Ne gérez que les nouvelles batteries avec les boucles en plastique qui viennent attachées. Si vous réutilisez une batterie, gérez le cadre comme indiqué dans les instructions de retrait de la batterie. Plier, tordre ou impacter la batterie peut endommager la batterie, l’appareil et/ou entraîner de graves blessures personnelles ou des dommages matériels. Utilisez toujours deux mains lors de la manipulation de la batterie.
Installer les vis de batterie - À l’aide d’un tournevis 5IP, installez les 8 vis du cadre de batterie (
) jusqu’à ce que les vis soient juste serrées, puis serrez chacune d’un 45 degrés supplémentaire (1/8ème tour).Important
Ne pas trop étancher les vis du cadre de la batterie ou de la batterie. Si le cadre est fissuré, la batterie ne doit pas être utilisée.
Assembler la batterie FPC et le support FPC - Assemblez la batterie FPC sur la carte mère. À l’aide d’un pilote 3IP (Torx-Plus), installez 2 vis
de support FPC jusqu’à ce que les vis soient simplement serrées. Tourner chaque vis d’une autre 45 degrés (1/8ème tour) jusqu’à ce qu’elle soit entièrement attachée.Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Installer le boîtier – Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Procédure – Finaliser (batterie)
Mise sous tension de l’appareil – Connectez un bloc d’alimentation à l’appareil et mettez-le sous tension jusqu’à ce qu’il atteigne le Bureau Windows.
Connexion USB : Connectez l’USB à l’aide du Kit de ressources de diagnostic Surface (SDT) chargé sur un port USB disponible sur l’appareil en cours de réparation.
Lancer SDT – À partir du Bureau Windows, utilisez Windows Explorer pour accéder au lecteur USB. Sélectionnez l’exécutable SDT (.exe) pour lancer surface Diagnostic Toolkit.
Autoriser le chargement de la batterie : Lorsque l’appareil est connecté à un bloc d’alimentation, laissez la batterie se charger jusqu’à ce que l’icône de batterie dans Windows indique au moins 50 % de charge restante de la batterie.
Exécuter l’authentification de la batterie – Dans l’écran de lancement de SDT, sélectionnez Réparer dans le menu déroulant. Ensuite, sélectionnez Réparer l’installation et la validation pour entrer dans l’écran de sélection. Sélectionnez l’outil Réparation de batterie (validation) et suivez les invites à l’écran jusqu’à ce qu’une authentification réussie soit terminée.
Important
L’authentification de la batterie nécessite une connexion Internet stable et la dernière version de l’extension de gestion surface. Si l’outil de validation de la batterie échoue ou n’est pas détecté correctement, installez l’extension de gestion surface, redémarrez l’appareil, puis réessayez avec une nouvelle connexion Internet. Si les échecs continuent, contactez Support Microsoft.
Exécuter surface Diagnostic Toolkit (SDT) : Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Installer les pieds – Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.
Remplacement de la prise audio
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 6IP (Torx-Plus)
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Prise audio (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1246215 x 1 (solid-state drive)
vis M1265600 x 1 (charnière & châssis)
vis M1212080 x 2 (pont jack audio)
vis M1263960 x 1 (prise audio)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Suppression (prise audio)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.

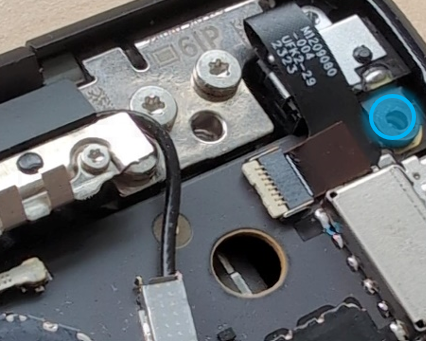

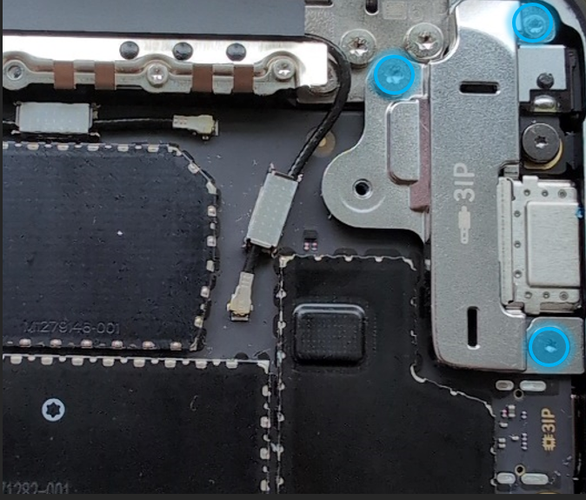

Supprimez le pont Audio Jack – À l’aide d’un pilote 3IP (Torx-Plus) et 6IP (Torx-Plus), retirez les 3 vis qui sécurisent l’Audio Jack Bridge à l’intérieur. Soulevez le pont audio jack hors de l’appareil.
Supprimer la prise audio –
- À l’aide d’un tournevis 3IP (Torx-Plus), retirez la vis à 1 vis de fixation de la prise audio sur la carte mère.
À l’aide d’un spudger en nylon, retournez le verrou sur la carte mère pour désengager le verrou sur la prise audio FPC. Retirez audio jack FPC du connecteur sur la carte mère.
Retirez la prise audio de l’appareil.
Procédure – Installation (prise audio)
Installer la prise audio –
Placez la prise audio dans sa position sur la carte mère.
Assurez-vous que le verrou du récipient de la carte mère est en position verticale.
Insérez l’Audio Jack FPC dans le réceptacle et retournez le verrou vers le bas.
Utilisation d’un pilote 3IP (Torx-Plus) pour installer une nouvelle vis Audio Jack (
) jusqu’à ce qu’il soit juste de snug. Ensuite, tournez la vis à 45 degrés (1/8tour ) jusqu’à ce qu’elle soit entièrement attachée.
Installer le pont Audio Jack - Installez le pont audio jack précédemment supprimé à sa position sur la prise audio. À l’aide d’un pilote 3IP (Torx-Plus) et 6IP (Torx-Plus), installez 3 nouvelles vis (2 x)
,
Toutes les vis doivent être serrées jusqu’à ce qu’elles soient juste serrées, puis tourner à 45 degrés (1/8ème tour) jusqu’à ce qu’elles soient entièrement attachées.Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Installer le boîtier – Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Mise sous tension de l’appareil – Placez soigneusement l’appareil avec le côté écran vers le haut. Connectez l’appareil à un bloc d’alimentation et ouvrez l’écran.
Exécuter surface Diagnostic Toolkit (SDT) : Assis sur le bureau, insérez le lecteur USB contenant SDT et lancez le programme. Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Mettez l’appareil hors tension : Une fois les tests SDT terminés, mettez l’appareil hors tension et fermez l’affichage. Inversez l’appareil afin que le bas de l’appareil soit orienté vers le haut.
Installer les pieds - Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.

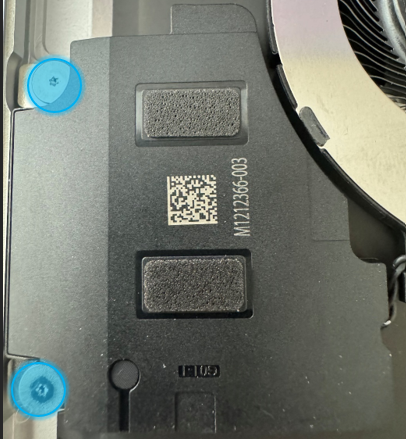

Remplacement de l’orateur droit
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Orateur droit (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1246215 x 1 (solid-state drive)
vis M1211914 x 2 (haut-parleur)
bande M1167842 x 1 (bande de haut-parleur droit)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Suppression (haut-parleur droit)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.
Supprimez la bande haut-parleur : Retirez le ruban et propre la surface avec l’IPA pour enlever tout adhésif résiduel.
Retirez les vis du haut-parleur droit – Utilisation d’un pilote 3IP (Torx-Plus) pour retirer les 2 vis qui sécurisent le haut-parleur droit (qui se trouve sur le côté gauche lorsque vous travaillez sur l’appareil) sur le châssis.
Supprimer l’orateur droit – Retirez le haut-parleur droit du châssis et déroutez le câble. Pour retirer le connecteur de la carte mère, tirez verticalement sur le sans-fil jusqu’à ce que le connecteur soit libre.
Procédure – Installation (haut-parleur droit)
Installer l’orateur droit - Placez le nouveau haut-parleur droit dans le châssis. À l’aide d’un pilote 3IP (Torx-Plus), installez 2 nouvelles vis. Toutes les vis doivent être installées jusqu’à ce qu’elles soient simplement serrées, puis tourner un autre 45-degress (1/8ème tour) jusqu’à ce qu’elles soient entièrement attachées.
Router et connecter le câble de haut-parleur droit – Acheminez le câble haut-parleur droit comme indiqué ci-dessous. Installez le connecteur du haut-parleur dans le réceptacle de la carte mère en appuyant verticalement jusqu’à ce qu’un snap soit ressenti.
Remarque
Le connecteur aura 2 contacts or visibles s’il est orienté dans la bonne direction.
Placer une nouvelle bande de haut-parleur - Placez un nouveau ruban sur le câble du haut-parleur, comme indiqué ci-dessous.
Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Installer le boîtier – Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Mise sous tension de l’appareil – Placez soigneusement l’appareil avec le côté écran vers le haut. Connectez l’appareil à un bloc d’alimentation et ouvrez l’écran.
Exécuter surface Diagnostic Toolkit (SDT) : Assis sur le bureau, insérez le lecteur USB contenant SDT et lancez le programme. Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Mettez l’appareil hors tension : Une fois les tests SDT terminés, mettez l’appareil hors tension et fermez l’affichage. Inversez l’appareil afin que le bas de l’appareil soit orienté vers le haut.
Installer les pieds - Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.
Remplacement de l’orateur gauche
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Orateur droit (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1246215 x 1 (solid-state drive)
vis M1211914 x 2 (haut-parleur)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Suppression (haut-parleur gauche)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.

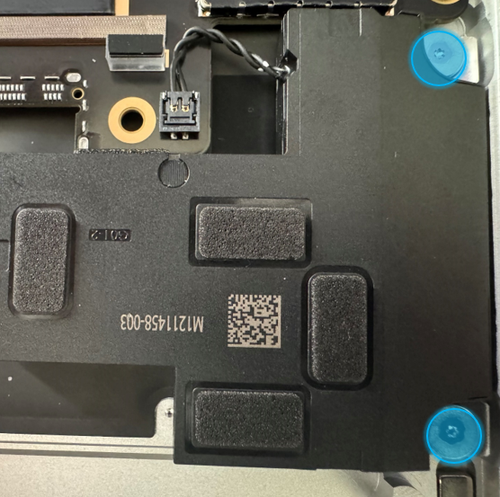

Retirez les vis de haut-parleur gauche : À l’aide d’un 3IP (Torx-Plus), retirez les 2 vis qui sécurisent le haut-parleur gauche, situé sur le côté droit de l’appareil lorsque vous travaillez dessus, sur le châssis.
Supprimer l’orateur gauche – Supprimez le haut-parleur gauche du châssis. Pour retirer le connecteur de la carte mère, tirez verticalement sur les fils jusqu’à ce que le connecteur soit libéré.
Procédure – Installation (haut-parleur gauche)
Installer l’orateur gauche : Placez le nouveau haut-parleur gauche dans le châssis. Utilisation d’un pilote 3IP (Torx-Plus) pour installer 2 nouvelles vis. Toutes les vis doivent être installées jusqu’à ce qu’elles soient simplement serrées, puis tourner à 45 degrés (1/8ème tour) jusqu’à ce qu’elles soient entièrement attachées.

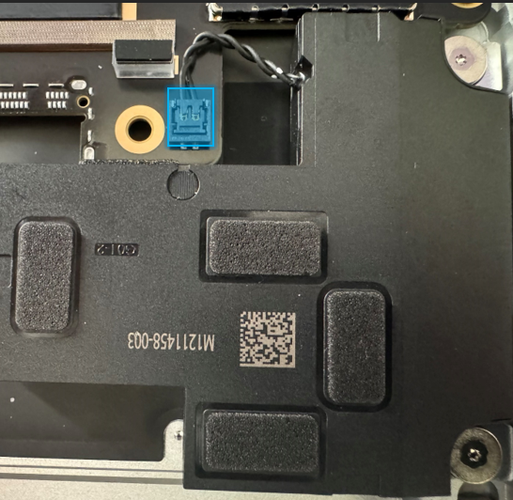

Connecter l’orateur gauche – Insérez le connecteur du haut-parleur dans le récipient de la carte mère en appuyant verticalement jusqu’à ce qu’un snap soit ressenti.
Remarque
Le connecteur aura 2 contacts or visibles s’il est orienté dans la bonne direction.
Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Installer le boîtier – Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Mise sous tension de l’appareil – Placez soigneusement l’appareil avec le côté écran vers le haut. Connectez l’appareil à un bloc d’alimentation et ouvrez l’écran.
Exécuter surface Diagnostic Toolkit (SDT) : Assis sur le bureau, insérez le lecteur USB contenant SDT et lancez le programme. Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Mettez l’appareil hors tension : Une fois les tests SDT terminés, mettez l’appareil hors tension et fermez l’affichage. Inversez l’appareil afin que le bas de l’appareil soit orienté vers le haut.
Installer les pieds - Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.
Remplacement du lecteur Micro SD
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Micro SD (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1246215 x 1 (solid-state drive)
vis M1235998 x 2 (Micro SD)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Suppression (Lecteur Micro SD)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.
Déconnectez le câble du lecteur Micro SD – À l’aide d’un spudger en nylon, retournez le verrou sur la carte lecteur Micro SD et déconnectez le connecteur.

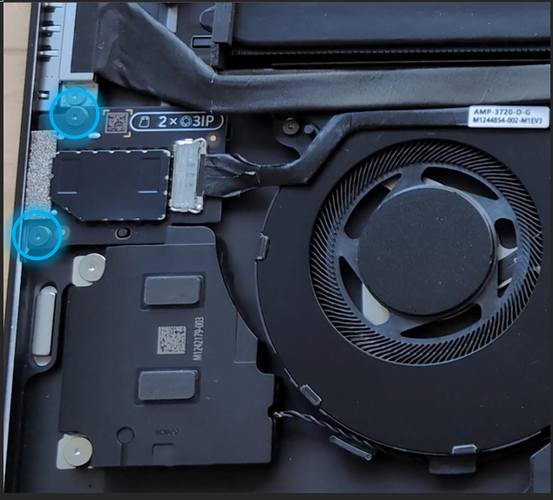

Supprimer le lecteur Micro SD – À l’aide d’un pilote 3IP (Torx-Plus), retirez les 2 vis qui tiennent le lecteur Micro SD dans le châssis et soulevez le lecteur Micro SD hors de l’appareil.
Procédure – Installation (Lecteur Micro SD)
Installer le lecteur Micro SD –
Placez soigneusement le nouveau lecteur Micro SD dans le châssis de l’appareil.
Vérifiez que le lecteur est aligné sur l’ouverture située à l’extérieur du châssis de l’appareil.
À l’aide d’un pilote 3IP (Torx-Plus), installez 2 nouvelles vis (
) jusqu’à ce qu’elles soient simplement serrées, puis tournez à 45 degrés (1/8e tour) jusqu’à ce qu’elles soient entièrement attachées.
Connecter le câble du lecteur Micro SD - Insérez le câble du lecteur Micro SD dans le réceptacle de la carte lecteur Micro SD et fermez le verrou. Il doit y avoir un léchage si le connecteur est inséré correctement et que le verrou est entièrement fermé.
Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Installer le boîtier – Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Mise sous tension de l’appareil – Placez soigneusement l’appareil avec le côté écran vers le haut. Connectez l’appareil à un bloc d’alimentation et ouvrez l’écran.
Exécuter surface Diagnostic Toolkit (SDT) : Assis sur le bureau, insérez le lecteur USB contenant SDT et lancez le programme. Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Mettez l’appareil hors tension : Une fois les tests SDT terminés, mettez l’appareil hors tension et fermez l’affichage. Inversez l’appareil afin que le bas de l’appareil soit orienté vers le haut.
Installer les pieds - Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.
Afficher le remplacement de l’assembly
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 6IP (Torx-Plus)
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Assembly d’affichage (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1246215 x 1 (solid-state drive)
vis M1265600 x 8 (charnière & châssis)
vis M1274578 x 12 (antenne)
vis M1212080 x 1 (pont jack audio)
vis M1263960 x 2 (prise audio)
vis M1235995 x 1 (carte mère)
M1265416 Shield x 2 (couvercle de câble coax)
M1271924 Shield x 1 (T3 Shield)
mousse M1288973 x 1 (mousse de bouclier T3 #1)
mousse M1288974 x 1 (mousse de bouclier T3 #2)
bande M1291196 x 1 (bande FPC de l’assembly d’affichage)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Préparation (assembly d’affichage)
Important
Cette section concerne uniquement les instances où vous remplacez l’affichage. Si l’affichage est réutilisé, cette section n’est pas obligatoire. Si l’affichage est inutilisable en raison d’un dommage ou d’une erreur, connectez un moniteur externe à l’appareil pour effectuer ces étapes.
Connexion USB : Connectez l’USB à l’aide du Kit de ressources de diagnostic Surface (SDT) chargé sur un port USB disponible sur l’appareil en cours de réparation.
Mise sous tension de l’appareil – Connectez un bloc d’alimentation à l’appareil. Appuyez sur le bouton Marche/Arrêt de l’appareil pour l’allumer. Autorisez-le à démarrer sur le Bureau Windows avant de continuer.
Lancer SDT – À partir du Bureau Windows, utilisez Windows Explorer pour accéder au lecteur USB. Sélectionnez l’exécutable SDT (.exe) pour lancer surface Diagnostic Toolkit.
Exécuter le programme d’installation de l’écran tactile – Dans l’écran de lancement de SDT, sélectionnez Réparer dans le menu déroulant. Ensuite, sélectionnez Réparer l’installation et la validation pour entrer dans l’écran de sélection. Exécutez l’outil d’installation de l’écran tactile pour préparer votre appareil au remplacement de l’écran. Suivez toutes les instructions à l’écran et autorisez l’appareil à s’arrêter lorsque vous y êtes invité. Déconnectez le bloc d’alimentation et retirez le lecteur USB avant de continuer.
Procédure – Suppression (assembly d’affichage)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.
Supprimer la prise audio - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Suppression (audio jack) de ce document.

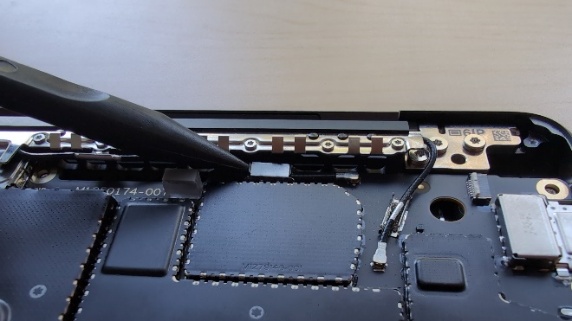

Supprimez l’antenne –

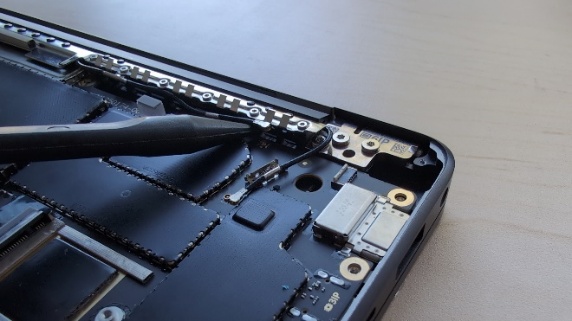

- À l’aide d’un spudger en nylon, pryez les 2 couvercles de câble coax.

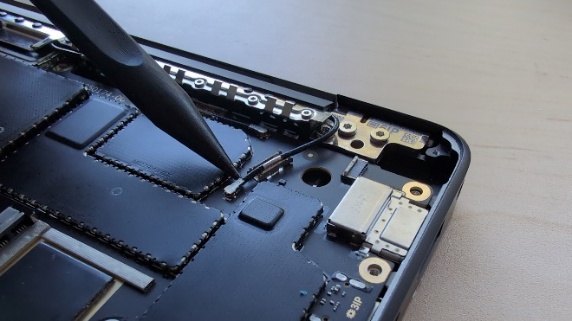

À l’aide d’un spudger en nylon, déconnectez les 2 câbles Coax.
À l’aide d’un pilote 3IP (Torx-Plus), retirez les vis 11 de l’antenne.
Soulevez l’antenne hors du châssis.

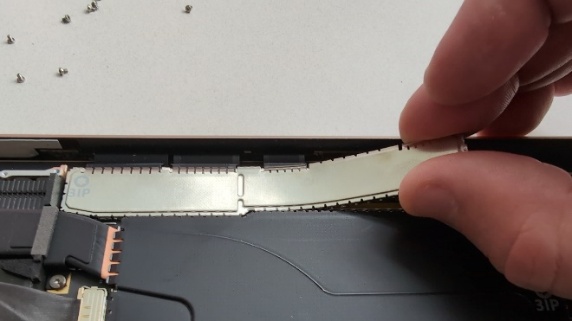

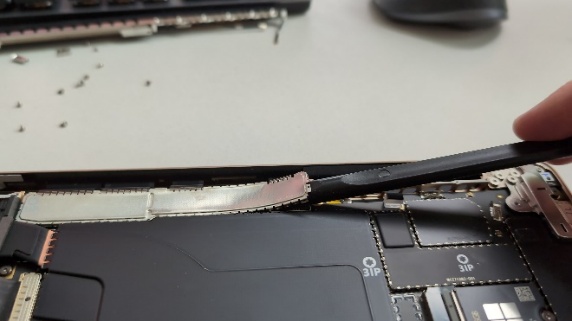

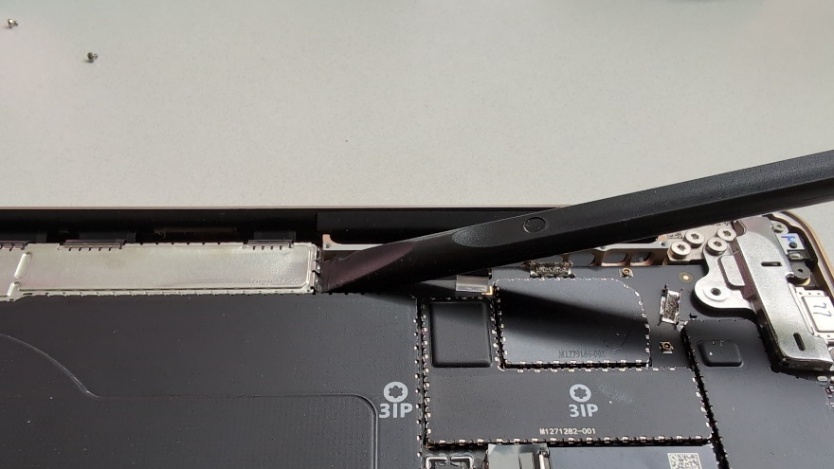

Supprimez le couvercle du bouclier T3 :
- À l’aide d’un spudger en nylon, pryez le couvercle du bouclier T3 en commençant par le bord droit.
Remarque
Retirer la vis de carte mère à côté du bouclier T3 peut donner un meilleur accès pour le retrait du bouclier.
Faites glisser le spudger en nylon sous le bouclier en se déplaçant de droite à gauche. Suspendre et déplacer le bouclier vers le haut et vers le bas pendant que vous travaillez votre chemin à gauche, car le bouclier sera bloqué sur ses verrous.
Attention
Assurez-vous que le bouclier n’endommage pas les FPC d’affichage pendant le retrait.

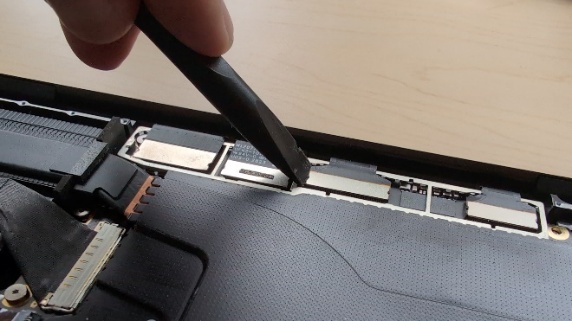

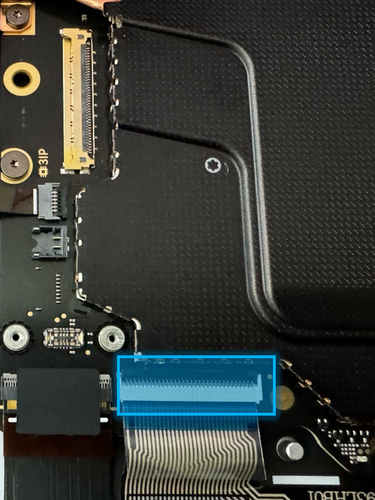

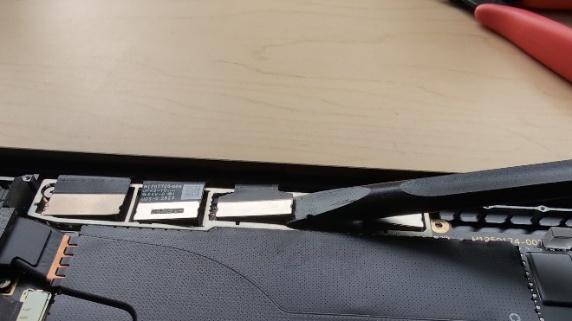

Déconnecter les FFC de l’assembly d’affichage - À l’aide d’un spudger en nylon, pryez les connecteurs du côté et les perruquez doucement librement. Si les connecteurs commencent à donner de la résistance au fur et à mesure qu’ils sont priés, poussez légèrement le bord vers le bas.
Attention
Ne forcez pas le connecteur s’il commence à donner une résistance. Replacez le connecteur dans l’autre sens à supprimer.
Réorienter l’appareil :
Ouvrez l’assembly d’affichage à 90 degrés.
Placez l’arrière de l’assembly d’affichage sur le tapis ESD-Safe avec l’écran et le clavier vers le haut.

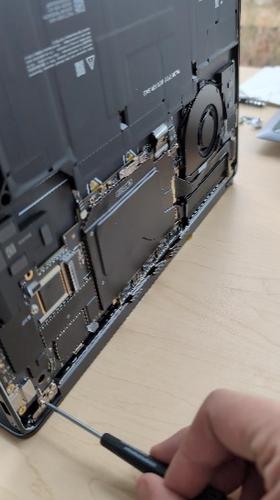

Retirer les vis de charnière gauche : avec une main tenant l’appareil immobile, utilisez un pilote 6IP (Torx-Plus) pour retirer les 3 vis de la charnière gauche.
Enlever les vis de charnière droite - Avec une main tenant l’appareil encore, utilisez un pilote 6IP (Torx-Plus) pour enlever les 4 vis sur la charnière droite.
Supprimer l’assembly d’affichage de l’appareil - Soulevez soigneusement le châssis de l’assembly d’affichage. Placez l’assembly d’affichage sur un tapis ESD-Safe.
Procédure – Installation (assembly d’affichage)
Assembly d’affichage Orient – Placez l’arrière du nouvel ensemble d’affichage sur le tapis ESD avec chacune des charnières définies à des angles de 90 degrés.
Installer le nouvel assembly d’affichage : Alignez soigneusement les charnières dans les paquets sur le boîtier de l’appareil.
Important
Vérifiez que le boîtier n’a pas d’impact sur le verre d’assemblage de l’affichage.
Pré-attacher les vis de charnière droite - À l’aide d’un pilote 6IP (Torx-Plus), installez 4 nouvelles vis de charnière côté droit (
) et serrez jusqu’à ce qu’il soit simplement serré.Pré-attacher les vis de charnière gauche - À l’aide d’un pilote 6IP (Torx-Plus), installez 3 nouvelles vis de charnière côté gauche (
) et serrez jusqu’à ce qu’elles soient simplement serrées.Vérifier l’alignement –
Fermez l’appareil.
Desserrez les 8 vis de charnière à 90 degrés (1/4ème tour).
Ajustez l’alignement jusqu’à ce que l’écart entre l’ensemble d’affichage et le châssis soit aussi pair que possible.
Serrer 1 vis sur la charnière gauche jusqu’à ce qu’elle soit serrée. Ajustez sur le côté droit afin que la surface du châssis soit vide avec l’assembly d’affichage.
Serrer 1 vis sur la charnière droite. Desserrez la vis qui a été serrée sur la charnière gauche. Ajustez le côté gauche afin que la surface du châssis soit vide avec l’assembly d’affichage.
Répétez si nécessaire jusqu’à ce que les espaces gauche et droit soient pairs et que les surfaces arrière soient vidées.
Serrer toutes les vis de charnière - Serrez les 7 vis de charnière jusqu’à ce qu’elles soient serrées, puis serrez 90 degrés supplémentaires (1/4 tour) pour vous assurer qu’elles sont bien attachées.
Connecter les PFC de l’assembly d’affichage à la carte mère - Attachez les câbles du module d’affichage aux récipients de la carte mère.

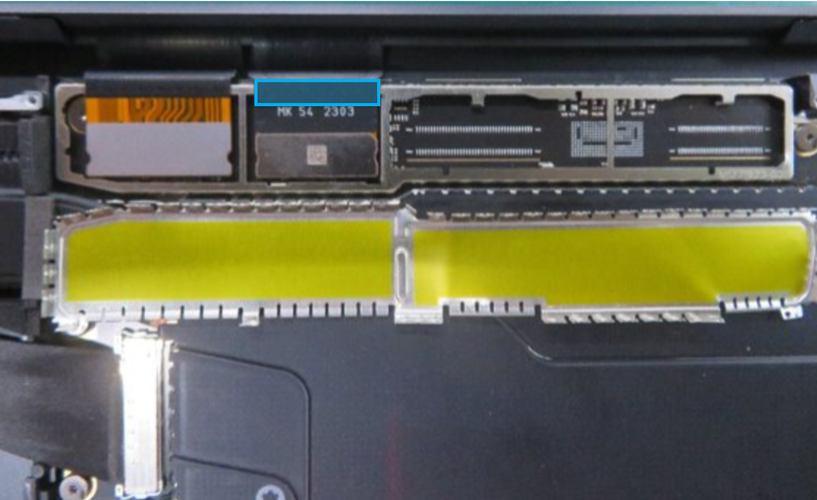

Placer la bande FPC de l’assembly d’affichage – Placez la bande FPC de l’assembly d’affichage sur l’assembly d’affichage FPC comme indiqué.
Important
La bande doit être appliquée uniquement au FPC de l’assembly d’affichage.
Installer les mousses de bouclier T3 (selon les besoins) :
1. If the Display Assembly being installed has 2 FPCs, inspect the
shield fence for foams. If the foams aren't present, install
the supplied foams as shown.
:::image type="content" source="./images/Laptop7/LT7Repair/media/t3-foam.png" alt-text="A close up of a device":::
Si l’assembly d’affichage en cours d’installation a 4 FPC, inspectez la clôture du bouclier pour détecter les mousses. Toutes les mousses sur la clôture du bouclier doivent être retirées.
Important
Les nouveaux assemblys d’affichage n’auront que 2 CFC. Les 2 connexions restantes sur la carte mère restent vides. Cela est normal.

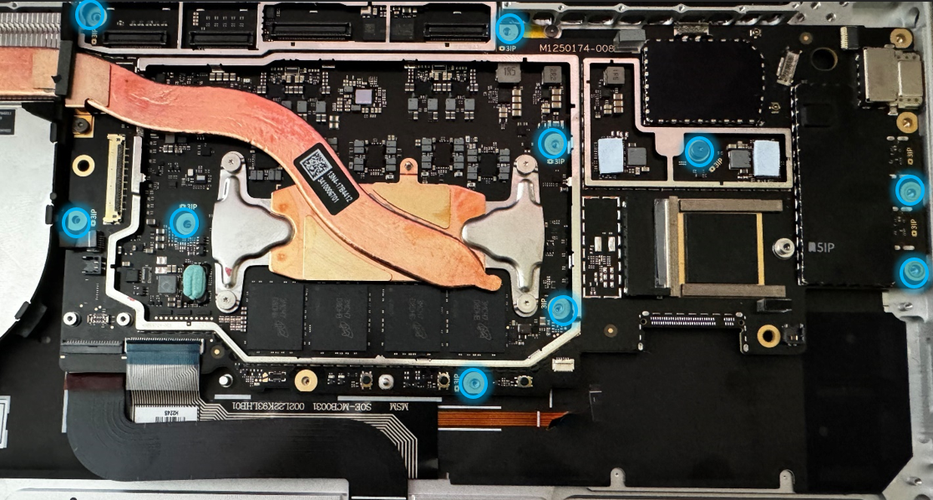

Installer la vis de carte mère - À l’aide d’un pilote 3IP (Torx-Plus), installez 1 nouvelle vis de carte mère (
) jusqu’à ce qu’il soit tout simplement serré et assis, puis tournez à 45 degrés (1/8ème tour) jusqu’à ce qu’il soit entièrement attaché.Installer l’antenne :
- Installez l’antenne précédemment supprimée. À l’aide d’un pilote 3IP (Torx-Plus), installez 12 nouvelles vis (
).
Toutes les vis doivent être installées jusqu’à ce qu’elles soient simplement serrées, puis tourner à 45 degrés (1/8ème tour) jusqu’à ce qu’elles soient entièrement attachées.
- Installez l’antenne précédemment supprimée. À l’aide d’un pilote 3IP (Torx-Plus), installez 12 nouvelles vis (
Connectez les 2 câbles Coax à la carte mère en alignant chacun avec le socket et en appuyant sur le bas jusqu’à ce qu’un clic soit ressenti.

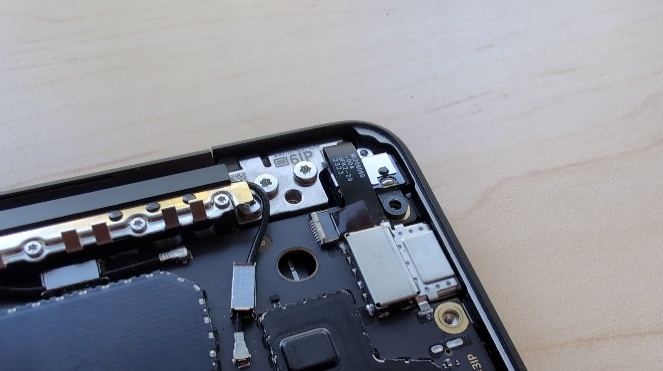

Installez 2 nouveaux couvercles de câble Coax sur la carte mère sur les câbles Coax. Aligner et appuyer sur place jusqu’à ce qu’un clic soit ressenti.
Installer la prise audio – Reportez-vous à la section Procédure – Installation (audio jack) de ce document pour obtenir des instructions détaillées.
Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Installer le boîtier – Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Mise sous tension de l’appareil – Placez soigneusement l’appareil avec le côté écran vers le haut. Connectez l’appareil à un bloc d’alimentation et ouvrez l’écran.
Procédure – Finaliser (assembly d’affichage)
Important
Cette section concerne uniquement les instances où vous remplacez l’affichage. Si l’affichage est réutilisé, cette section n’est pas obligatoire. Si l’affichage est inutilisable en raison d’un dommage ou d’une erreur, connectez un moniteur externe à l’appareil pour effectuer ces étapes.
Connexion USB : Connectez l’USB à l’aide du Kit de ressources de diagnostic Surface (SDT) chargé sur un port USB disponible sur l’appareil en cours de réparation.
Lancer SDT – À partir du Bureau Windows, utilisez Windows Explorer pour accéder au lecteur USB. Sélectionnez l’exécutable SDT (.exe) pour lancer surface Diagnostic Toolkit.
Exécuter l’étalonnage de l’affichage tactile – Dans l’écran de lancement de SDT, sélectionnez Réparer dans le menu déroulant. Ensuite, sélectionnez Réparer l’installation et la validation pour entrer dans l’écran de sélection. Exécutez l’outil Écran tactile (étalonnage) pour étalonner votre nouvel affichage. Suivez toutes les instructions à l’écran et autorisez l’appareil à redémarrer lorsque vous y êtes invité.
Important
Si l’étalonnage échoue, redémarrez l’appareil, puis réessayez. Si l’échec persiste, l’affichage peut être défectueux et nécessiter un remplacement.
Lancer SDT – Une fois que l’appareil a redémarré et est sur le Bureau Windows, utilisez Windows Explorer pour accéder au lecteur USB. Sélectionnez l’exécutable SDT (.exe) pour lancer surface Diagnostic Toolkit.
Exécuter surface Diagnostic Toolkit (SDT) : Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Installer les pieds – Reportez-vous à Remplacement des pieds pour connaître les étapes d’installation des pieds.
Remplacement de Surface Connect
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Alcool isopropylique (91 % ou plus)
Nettoyer les écouvillons
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Surface Connect (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1246215 x 1 (solid-state drive)
vis M1277572 x 2 (Surface Connect)
M1301902 PSA x 1 (Ventilateur & Surface Connect)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Suppression (Surface Connect)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.

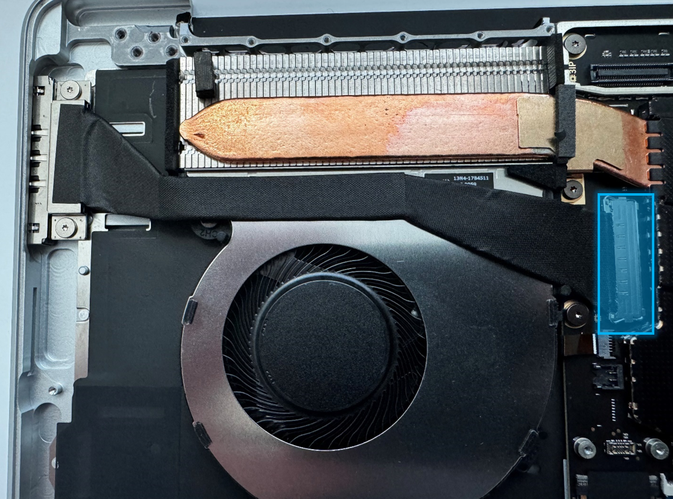

Déconnectez le connecteur Surface Connect : À l’aide d’un spudger en nylon, retournez le verrou de la carte mère et déconnectez le connecteur Surface Connect de la carte mère.

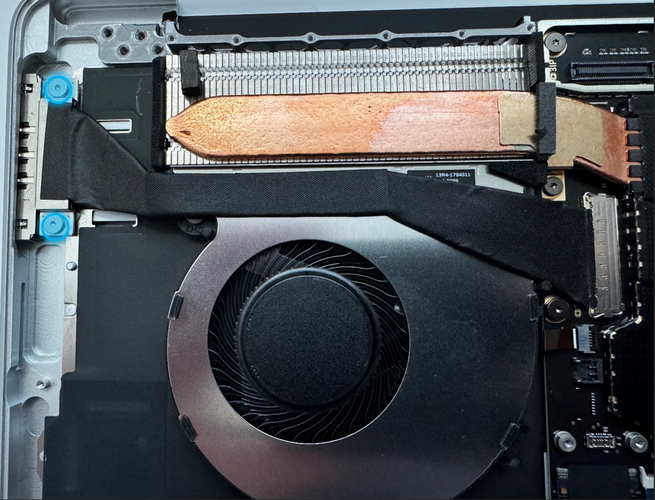

Retirez le câble Surface Connect - À l’aide d’un pilote 3IP (Torx-Plus), retirez les 2 vis qui sécurisent le port Surface Connect sur la carte mère. Soulevez le câble de l’appareil et placez-le sur un tapis de ESD-Safe.
Enlever l’adhésif résiduel - Éplucher délicatement le PSA (adhésif sensible à la pression) sous le câble Surface Connect (sur le ventilateur) et retirer. Nettoyez la surface avec ipa et nettoyez les écouvillons jusqu’à ce que tous les adhésifs résiduels soient retirés et que la surface soit propre.
Procédure – Installation (Surface Connect)

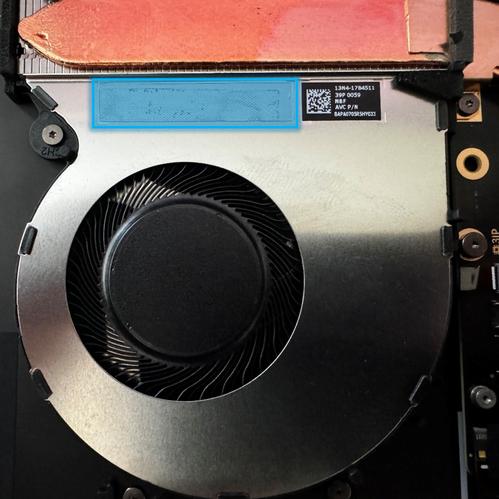

Installer un nouveau psa - Placez un nouveau morceau de PSA sur le ventilateur comme indiqué.
Installer le câble Surface Connect –
Insérez le connecteur du câble de connexion Surface dans le réceptacle de la carte mère et fermez le verrou pour le sécuriser. Il doit y avoir un clic si le connecteur est inséré correctement et que le verrou est entièrement fermé.

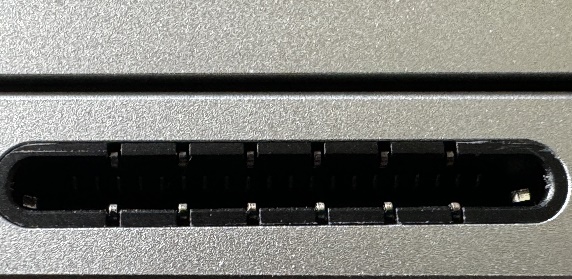

Toe dans le connecteur Surface Connect dans le châssis de l’appareil, ce qui garantit que le boîtier en plastique est vidé avec la surface extérieure du châssis. Le port doit être entièrement aligné sur l’ouverture externe.
À l’aide d’un pilote 3IP (Torx-Plus), installez les 2 nouvelles vis Surface Connect jusqu’à ce que la vis soit juste serrée et assise, puis tournez à 45 degrés (1/8ème tour) jusqu’à ce que la vis soit entièrement attachée.
Appuyez légèrement sur le câble dans le PSA pour l’adhérer au ventilateur.
Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Installer le boîtier – Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Mise sous tension de l’appareil – Placez soigneusement l’appareil avec le côté écran vers le haut. Connectez l’appareil à un bloc d’alimentation et ouvrez l’écran.
Exécuter surface Diagnostic Toolkit (SDT) : Assis sur le bureau, insérez le lecteur USB contenant SDT et lancez le programme. Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Mettez l’appareil hors tension : Une fois les tests SDT terminés, mettez l’appareil hors tension et fermez l’affichage. Inversez l’appareil afin que le bas de l’appareil soit orienté vers le haut.
Installer les pieds - Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.
Processus de remplacement de carte mère
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Important
Si vous remplacez à la fois la carte mère et l’assembly d’affichage, effectuez le remplacement de la carte mère avant d’effectuer le remplacement de l’assembly d’affichage pour garantir le bon fonctionnement de la pièce.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 6IP (Torx-Plus)
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Alcool isopropylique (91 % ou plus)
Nettoyer les écouvillons
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Carte mère (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1266593 x 2 (support FPC de batterie)
vis M1272782 x 8 (batterie)
vis M1246215 x 1 (solid-state drive)
vis M1265600 x 1 (charnière & châssis)
vis M1274578 x 14 (antenne)
vis M1212080 x 1 (pont jack audio)
vis M1263960 x 2 (prise audio)
vis M1235995 x 8 (carte mère)
vis M1263961 x 2 (carte mère)
vis M1277573 x 1 (carte mère)
M1265416 Shield x 2 (couvercle de câble coax)
M1271279 Shield x 1 (Bouclier T1)
M1271924 Shield x 1 (T3 Shield)
mousse M1288973 x 1 (mousse de bouclier T3 #1)
mousse M1288974 x 1 (mousse de bouclier T3 #2)
bande M1287120 x 1 (bande tactile FPC)
seringue M1019757 x 1 (pâte thermique)
M1301902 PSA x 1 (Ventilateur & Surface Connect)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Retrait (carte mère)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.
Supprimer la prise audio - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Suppression (audio jack) de ce document.
Retirez la batterie – Reportez-vous à la section Procédure – Suppression (batterie) de ce document pour obtenir des instructions détaillées.
Supprimez l’antenne –
- À l’aide d’un spudger en nylon, pryez les 2 couvercles de câble coax.
À l’aide d’un spudger en nylon, déconnectez les 2 câbles Coax.
À l’aide d’un pilote 3IP (Torx-Plus), retirez les vis 11 de l’antenne.
Soulevez l’antenne hors du châssis.
Supprimez le couvercle du bouclier T3 :
- À l’aide d’un spudger en nylon, pryez le couvercle du bouclier T3 en commençant par le bord droit.
Remarque
Retirer la vis de carte mère à côté du bouclier T3 peut donner un meilleur accès pour le retrait du bouclier.
Faites glisser le spudger en nylon sous le bouclier en se déplaçant de droite à gauche. Suspendre et déplacer le bouclier vers le haut et vers le bas pendant que vous travaillez votre chemin à gauche, car le bouclier sera bloqué sur ses verrous.
Attention
Assurez-vous que le bouclier n’endommage pas les FPC d’affichage pendant le retrait.
Déconnecter les FFC de l’assembly d’affichage - À l’aide d’un spudger en nylon, pryez les connecteurs du côté et les perruquez doucement librement. Si les connecteurs commencent à donner de la résistance au fur et à mesure qu’ils sont priés, poussez légèrement le bord vers le bas.
Attention
Ne forcez pas le connecteur s’il commence à donner une résistance. Replacez le connecteur dans l’autre sens à supprimer.
Supprimer le bouclier T1 – À l’aide d’un spudger en nylon ou d’une pince à épiler ESD-Safe, éplucher le coin du bouclier. Pry le reste du bouclier et retirez.
Supprimer le bouclier T5 - À l’aide d’un spudger en nylon ou d’une pince à épiler ESD-Safe, éplucher le coin du bouclier. Pry le reste du bouclier et retirez.
Déconnectez le câble de connexion Surface : À l’aide d’un spudger en nylon, retournez le verrou de la carte mère et déconnectez le connecteur Surface Connect de la carte mère.
Déconnecter le câble du lecteur SD Microsoft – À l’aide d’un spudger en nylon, retournez le verrou sur la carte lecteur Micro SD et déconnectez le connecteur de la carte mère.
Supprimer le câble du lecteur Microsoft SD PSA sur le ventilateur - Épluchez le câble du lecteur Micro SD du ventilateur. Épluchez et retirez le PSA sur le ventilateur. Nettoyez la surface avec l’IPA et nettoyez les écouvillons jusqu’à ce que tous les adhésifs résiduels soient retirés.
Supprimer l’appareil PSA Surface Connect sur le ventilateur - Épluchez le câble Surface Connect à partir du ventilateur. Épluchez et retirez le PSA sur le ventilateur. Nettoyez la surface avec l’IPA et nettoyez les écouvillons jusqu’à ce que tous les adhésifs résiduels soient retirés.

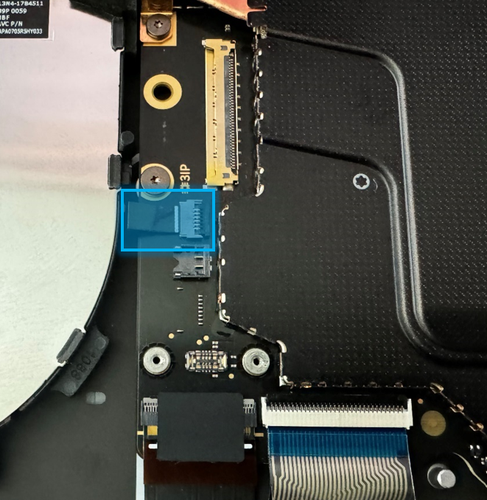

Déconnecter le ventilateur FPC - Retournez le verrou sur la carte mère pour désengager le verrou sur le ventilateur FPC. Retirez le ventilateur FPC du connecteur sur la carte mère.
Déconnecter le clavier FPC - Retournez le verrou sur la carte mère pour désengager le verrou du clavier FPC. Supprimez le clavier FPC du connecteur sur la carte mère.

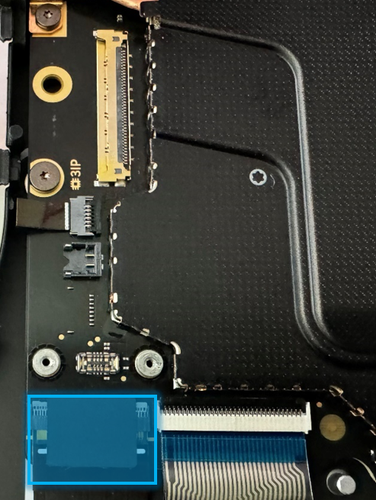

Déconnecter le FPC tactile –
- Retirez la bande noire couvrant le pavé tactile FPC et le connecteur. Nettoyez la surface à l’aide de l’IPA et des écouvillons de nettoyage pour vous assurer que tous les adhésifs résiduels sont enlevés.
Retournez le verrou sur la carte mère pour désengager le verrou sur le pavé tactile FPC. Retirez le pavé tactile FPC du connecteur sur la carte mère.

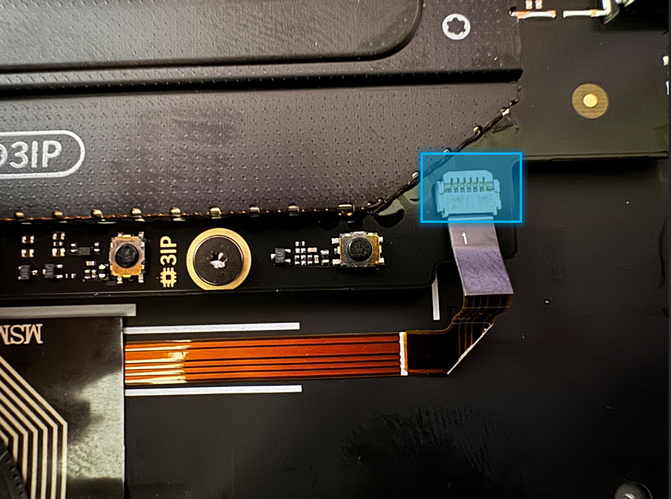

Déconnecter le clavier Rétro-éclairage FPC - Retournez le verrou sur la carte mère pour désengager le verrou sur le clavier Rétro-éclairage FPC. Retirez le clavier Rétro-éclairage FPC du connecteur sur la carte mère.
Déconnecter l’orateur gauche - Pour retirer le connecteur de la carte mère, tirez verticalement sur les fils jusqu’à ce que le connecteur soit libéré.
Déconnecter l’orateur droit - Pour retirer le connecteur de la carte mère, tirez verticalement sur les fils jusqu’à ce que le connecteur soit libéré.
Retirez le support en acier de la carte mère – À l’aide d’un pilote 3IP (Torx-Plus), retirez la vis 1 qui maintient le support en acier de la carte mère sur le boîtier.

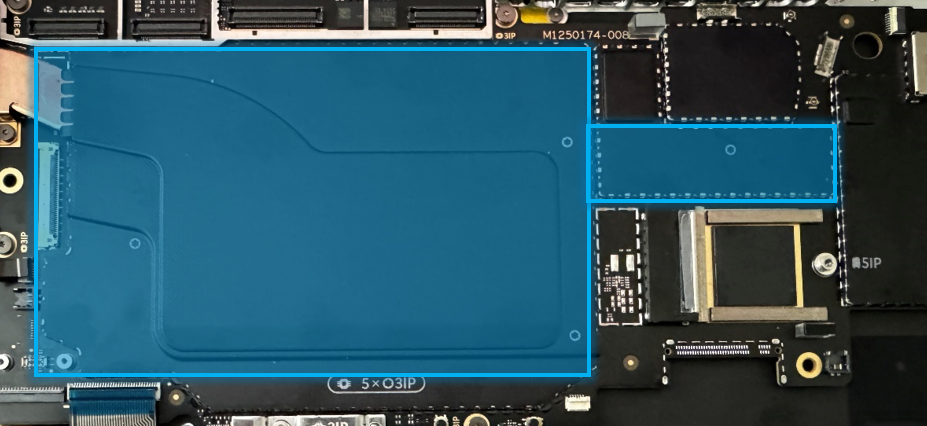

Retirez les boucliers de carte mère : En utilisant ESD-Safe pinces, retirez soigneusement les deux boucliers métalliques identifiés ci-dessous pour exposer les vis de carte mère en dessous.
Retirez les vis de la carte mère - À l’aide d’un pilote 3IP (Torx-Plus), retirez les 10 vis qui tiennent la carte mère au châssis.
Retirez la carte mère – À l’aide des deux mains, soulevez soigneusement la carte mère vers l’extérieur et le haut, en veillant à éviter de tirer sur le module thermique ou sur les connecteurs.
Procédure – Installation (carte mère)
Installer le câble du lecteur Micro SD – Insérez le câble du lecteur Micro SD dans le connecteur situé sur le côté inférieur de la carte mère.
Installer la carte mère :
Important
Le module thermique doit être installé sur la carte mère. Soyez prudent lors de l’installation de la carte mère pour éviter d’endommager le module thermique. Les dommages causés au module thermique nécessitent le remplacement de la carte mère ou de l’appareil.
Abaissez d’abord le côté USB-C de la carte mère dans le châssis de l’appareil. Vérifiez que les connecteurs USB-C tiennent dans les trous correspondants dans le châssis.
Baissez le côté gauche de la carte mère et utilisez votre autre main pour garder les fpcs composant hors de la route.
Ajustez la position de la carte mère jusqu’à ce que tous les trous s’alignent avec les bosseurs de vis.
À l’aide d’un pilote 3IP (Torx-Plus), installez 8 nouvelles vis de carte mère (
) jusqu’à ce qu’il soit juste de snug. Tourner chaque vis à 45 degrés (1/8ème tour) jusqu’à ce qu’elle soit entièrement attachée.

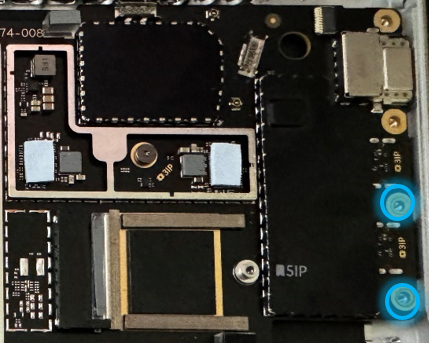

À l’aide d’un pilote 3IP (Torx-Plus), installez 2 nouvelles vis de carte mère (
) jusqu’à ce qu’il soit juste monté. Tourner chaque vis à 45 degrés (1/8ème tour) jusqu’à ce qu’elle soit entièrement attachée.
Important
Assurez-vous que les emplacements en regard des vis du module thermique sont placés au-dessus des poteaux dans le châssis de l’appareil.
Assembler le bouclier T1 –

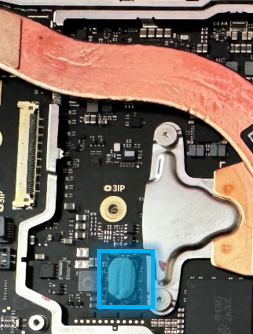

- À l’aide de la seringue fournie de pâte thermique, appliquez l’équivalent de 2 graduations (marquées sur le côté de la seringue) de la pâte thermique sur le composant indiqué ci-dessous.

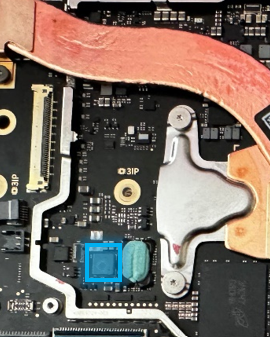

À l’aide de la même seringue de pâte thermique, appliquer l’équivalent de 1/2 marque de ticket (marqué sur le côté de la seringue) de pâte thermique sur le composant marqué ci-dessous.
Assemblez et installez un nouveau bouclier T1.
Assembler le support en acier de la carte mère - À l’aide d’un pilote 3IP (Torx-Plus), installez 1 nouvelle vis (
) jusqu’à ce qu’il soit juste serré, puis tournez à 45 degrés (1/8ème tour) jusqu’à ce qu’il soit entièrement attaché.
Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Connecter le ventilateur FPC - Assurez-vous que le verrou sur le récipient de la carte mère pour le ventilateur FPC est en position verticale avant d’insérer le ventilateur FPC. Retournez le verrou de la carte mère vers le bas pour sécuriser le ventilateur FPC.
Connecter le câble haut-parleur gauche - Insérez le connecteur du haut-parleur dans le récipient de la carte mère en appuyant verticalement jusqu’à ce qu’un snap soit ressenti.
Connecter le câble du haut-parleur droit - Insérez le connecteur du haut-parleur dans le récipient de la carte mère en appuyant verticalement jusqu’à ce qu’un snap soit ressenti.
Connecter le pavé tactile FPC -
Vérifiez que le verrou sur le connecteur de la carte mère pour le pavé tactile FPC est en position verticale avant d’insérer le pavé tactile FPC. Retournez le verrou de la carte mère vers le bas pour sécuriser le pavé tactile FPC.
Appliquez une nouvelle bande FPC du pavé tactile sur le connecteur FPC et la carte mère.
Connecter le clavier FPC - Vérifiez que le verrou du connecteur de carte mère pour le clavier FPC est en position verticale avant d’insérer le clavier FPC. Retournez le verrou de la carte mère vers le bas pour sécuriser le clavier FPC.
Connecter le keyset Backlight FPC - Vérifiez que le verrou sur le connecteur de la carte mère pour le Keyset Backlight FPC est dans une position verticale avant d’insérer le Keyset Backlight FPC. Retournez le verrou de la carte mère vers le bas pour sécuriser le Keyset Backlight FPC.
Connecter la prise Audio Jack FPC - Vérifiez que le verrou sur le connecteur de la carte mère pour la prise Audio Jack FPC est en position verticale avant d’insérer la prise audio FPC. Retournez le verrou de la carte mère vers le bas pour sécuriser l’Audio Jack FPC.
Installer un nouveau psa - Placez un nouveau morceau de PSA sur le ventilateur comme indiqué.
Installer le câble Surface Connect – Insérez le connecteur du câble de connexion Surface dans le réceptacle de la carte mère et fermez le verrou pour le sécuriser. Il doit y avoir un clic si le connecteur est inséré correctement et que le verrou est entièrement fermé.
Installer l’assembly d’affichage FPC, le bouclier T3 et l’antenne - Reportez-vous à la section Procédure – Installation (Display Assembly) de ce document pour obtenir des instructions détaillées.
Installer la prise audio - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure d’installation (prise audio) de ce document.
Installer la batterie - Reportez-vous à la section Procédure – Installation (batterie) de ce document pour obtenir des instructions détaillées.
Installer le boîtier – Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Procédure – Finaliser (carte mère)
Important
Si vous remplacez à la fois le module de carte mère et l’assembly d’affichage, effectuez le remplacement du module de carte mère avant d’effectuer le remplacement de l’assembly d’affichage pour garantir le bon fonctionnement de la pièce.
Mise sous tension de l’appareil – Connectez un bloc d’alimentation à l’appareil et mettez-le sous tension jusqu’à ce qu’il atteigne le Bureau Windows.
Connexion USB : Connectez l’USB à l’aide du Kit de ressources de diagnostic Surface (SDT) chargé sur un port USB disponible sur l’appareil en cours de réparation.
Lancer SDT – À partir du Bureau Windows, utilisez Windows Explorer pour accéder au lecteur USB. Sélectionnez l’exécutable SDT (.exe) pour lancer surface Diagnostic Toolkit.
Exécuter l’étalonnage de l’affichage tactile – Dans l’écran de lancement de SDT, sélectionnez Réparer dans le menu déroulant. Ensuite, sélectionnez Réparer l’installation et la validation pour entrer dans l’écran de sélection. Exécutez l’outil Écran tactile (étalonnage) pour étalonner votre nouvel affichage. Suivez toutes les instructions à l’écran et autorisez l’appareil à redémarrer lorsque vous y êtes invité.
Important
Si l’étalonnage échoue, redémarrez l’appareil, puis réessayez. Si l’échec persiste, l’affichage peut être défectueux et nécessiter un remplacement.
Autoriser le chargement de la batterie : Lorsque l’appareil est connecté à un bloc d’alimentation, laissez la batterie se charger jusqu’à ce que l’icône de batterie dans Windows indique au moins 50 % de charge restante de la batterie.
Lancer SDT – Une fois que l’appareil a redémarré et est sur le Bureau Windows, utilisez Windows Explorer pour accéder au lecteur USB. Sélectionnez l’exécutable SDT (.exe) pour lancer surface Diagnostic Toolkit.
Exécuter l’authentification de la batterie – Dans l’écran de lancement de SDT, sélectionnez Réparer dans le menu déroulant. Ensuite, sélectionnez Réparer l’installation et la validation pour entrer dans l’écran de sélection. Sélectionnez l’outil Réparation de batterie (validation) pour vous assurer que la batterie est détectée comme correctement authentifiée. Si la batterie lit autre chose que authentifié, exécutez l’outil Validation dans son intégralité.
Important
L’authentification de la batterie nécessite une connexion Internet stable et la dernière version de l’extension de gestion surface. Si l’outil de validation de la batterie échoue ou n’est pas détecté correctement, installez l’extension de gestion surface, redémarrez l’appareil, puis réessayez avec une nouvelle connexion Internet. Si les échecs continuent, contactez Support Microsoft.
Exécuter surface Diagnostic Toolkit (SDT) : Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Installer les pieds – Reportez-vous à Remplacement des pieds pour connaître les étapes d’installation des pieds.
Processus de remplacement du clavier
Conditions préalables
Important
Veillez à suivre toutes les notes spéciales de prudence dans chaque section de processus.
Outils requis
Choix d’ouverture en plastique
Nylon Spudger
ESD-Safe pinces à épier
Tapis ESD-Safe souple
Pilote 6IP (Torx-Plus)
Pilote 5IP (Torx-Plus)
Pilote 3IP (Torx-Plus)
Pilote 2IP (Torx-Plus)
Alcool isopropylique (91 % ou plus)
Nettoyer les écouvillons
Bracelet anti-statique (résistance 1M De l’Ω)
Lecteur USB chargé avec surface Diagnostic Toolkit
Composants principaux
Assembly de clavier (reportez-vous à la liste des pièces de service illustrées)
vis M1301718 x 4 (vis à pied)
vis M1266593 x 2 (support FPC de batterie)
vis M1272782 x 8 (batterie)
vis M1246215 x 1 (solid-state drive)
vis M1265600 x 1 (charnière & châssis)
vis M1274578 x 14 (antenne)
vis M1212080 x 1 (pont jack audio)
vis M1263960 x 2 (prise audio)
vis M1235995 x 8 (carte mère)
vis M1263961 x 2 (carte mère)
vis M1277573 x 1 (carte mère)
vis M1211014 x 4 (haut-parleurs)
vis M1277572 x 2 (Surface Connect)
vis M1235134 x 3 (ventilateur)

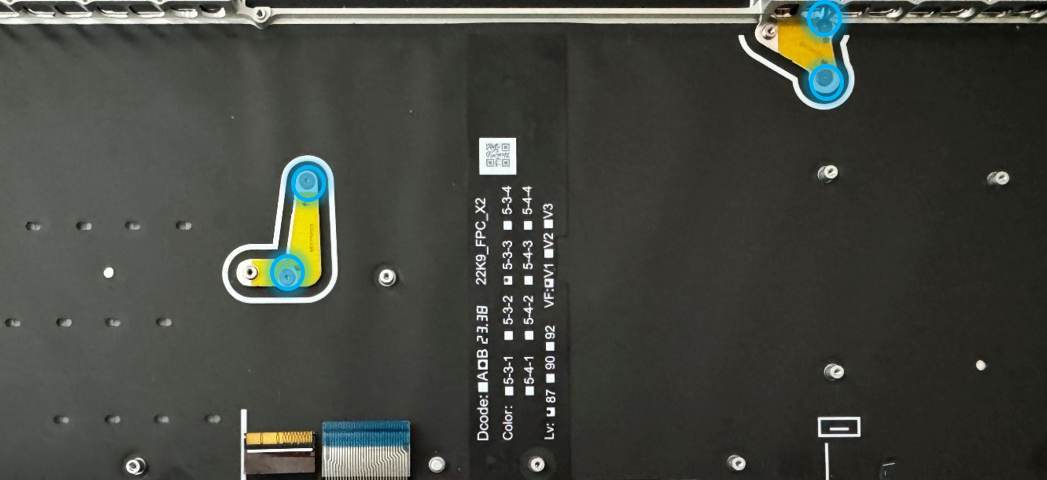

vis M1249236 x 4 (supports de montage)
M1265416 Shield x 2 (couvercle de câble coax)
M1271279 Shield x 1 (Bouclier T1)
M1271924 Shield x 1 (T3 Shield)
mousse M1288973 x 1 (mousse de bouclier T3 #1)
mousse M1288974 x 1 (mousse de bouclier T3 #2)
bande M1287120 x 1 (bande tactile FPC)
bande M1167842 x 1 (bande de haut-parleur droit)
seringue M1019757 x 1 (pâte thermique)
M1301902 PSA x 1 (Ventilateur & Surface Connect)
Composants supplémentaires (classés séparément)
- Pieds (reportez-vous à la liste des pièces de service illustrées)
Procédure – Suppression (Assembly clavier)
Placer l’appareil – Placez soigneusement le côté écran de l’appareil fermé vers le bas avec les pieds vers le haut sur un tapis de ESD-Safe souple.
Supprimer les pieds – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (pieds) de ce document.
Supprimer le boîtier – Reportez-vous à la section Procédure – Suppression (boîtier) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Solid-State amovible - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure - Suppression (lecteur Solid-State amovible) de ce document.
Supprimer la prise audio - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Suppression (audio jack) de ce document.
Retirez la batterie – Reportez-vous à la section Procédure – Suppression (batterie) de ce document pour obtenir des instructions détaillées.
Supprimer l’orateur gauche – Reportez-vous à la section Procédure – Suppression (orateur gauche) de ce document pour obtenir des instructions détaillées.
Supprimer l’orateur droit - Reportez-vous à la section Procédure – Suppression (orateur droit) de ce document pour obtenir des instructions détaillées.
Supprimer le lecteur Micro SD – Reportez-vous à la section Procédure – Suppression (Lecteur Micro SD) de ce document pour obtenir des instructions détaillées.
Supprimer l’assembly d’affichage – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Suppression (display assembly) de ce document.
Supprimez surface Connect : Reportez-vous à la section Procédure – Suppression (Surface Connect) de ce document pour obtenir des instructions détaillées.
Retirer la carte mère - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Retrait (carte mère) de ce document.

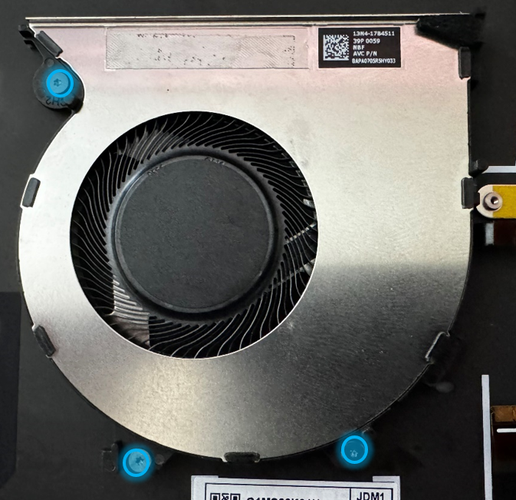

Supprimer le ventilateur – À l’aide d’un pilote 3IP (Torx-Plus), retirez les 3 vis qui sécurisent le ventilateur sur l’assemblage du clavier. Supprimez le ventilateur de l’appareil.
Supprimer les crochets de montage – À l’aide d’un pilote 2IP (Torx-Plus), retirez les 2 vis qui tiennent chacun des crochets de montage sur l’assemblage du clavier. Supprimez les 2 crochets de montage de l’appareil.
Procédure – Installation (assembly de clavier)
Installer les crochets de montage –
- Placez les 2 crochets de montage précédemment supprimés afin que le côté jaune soit visible et qu’ils soient disposés comme indiqué ici.
À l’aide d’un pilote 2IP (Torx-Plus), installez 4 nouvelles vis de support de montage jusqu’à ce que les vis soient juste serrées, puis tournez-vous à 45 degrés (1/8ème tour) jusqu’à ce que les vis soient entièrement attachées.
Installer la carte mère - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure d’installation (carte mère) de ce document. Effectuez les étapes 1 à 4 de cette section.
Installer le lecteur Solid-State amovible – Pour obtenir des instructions détaillées, reportez-vous à la section Procédure – Installation (lecteur Solid-State amovible) de ce document.
Installer le ventilateur -
- À l’aide d’un pilote 3IP (Torx-Plus), installez 3 nouvelles vis de ventilateur jusqu’à ce qu’elles soient tout simplement serrées, puis tournez-les de 45 degrés (1/8e tour) jusqu’à ce qu’elles soient entièrement attachées.
Vérifiez que le verrou sur le connecteur de la carte mère du ventilateur est en position verticale avant d’insérer le FPC du ventilateur. Retournez le verrou vers le bas pour sécuriser le ventilateur FPC.
Installer l’orateur gauche - Reportez-vous à la section Procédure – Installation (orateur gauche) de ce document pour obtenir des instructions détaillées.
Installer l’orateur droit - Reportez-vous à la section Procédure – Installation (orateur droit) de ce document pour obtenir des instructions détaillées.
Continuer l’installation de la carte mère - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure d’installation (carte mère) de ce document. Vous commencerez à l’étape 6.
Installer l’affichage - Reportez-vous à la section Procédure – Installation (Affichage) de ce document pour obtenir des instructions détaillées.
Installer la prise audio - Pour obtenir des instructions détaillées, reportez-vous à la section Procédure d’installation (prise audio) de ce document.
Installer Surface Connect - Reportez-vous à la section Procédure – Installation (Surface Connect) de ce document pour obtenir des instructions détaillées.
Installer la batterie - Reportez-vous à la section Procédure – Installation (batterie) de ce document pour obtenir des instructions détaillées.
Installer le boîtier - Reportez-vous à la section Procédure – Installation (boîtier) de ce document pour obtenir des instructions détaillées.
Mise sous tension de l’appareil – Placez soigneusement l’appareil avec le côté écran vers le haut. Connectez l’appareil à un bloc d’alimentation et ouvrez l’écran.
Exécuter surface Diagnostic Toolkit (SDT) : Assis sur le bureau, insérez le lecteur USB contenant SDT et lancez le programme. Exécutez toutes les diagnostics pour vous assurer que l’appareil fonctionne comme prévu avant de continuer.
Mettez l’appareil hors tension : Une fois les tests SDT terminés, mettez l’appareil hors tension et fermez l’affichage. Inversez l’appareil afin que le bas de l’appareil soit orienté vers le haut.
Installer les pieds - Reportez-vous à la section Procédure – Installation (Pieds) de ce document pour obtenir des instructions détaillées.
