Planification d’un déploiement Azure VMware Solution
- 10 minutes
Azure VMware Solution fournit des clusters VMware vSphere basés sur du matériel Azure dédié. Ces clusters sont déployés et gérés via le portail Azure, Azure CLI ou PowerShell. Tous les clouds privés approvisionnés utilisent les versions standard prises en charge de VMware vCenter Server, vSAN, vSphere et NSX lorsque vous apportez votre abonnement VCF portable à Azure VMware Solution.

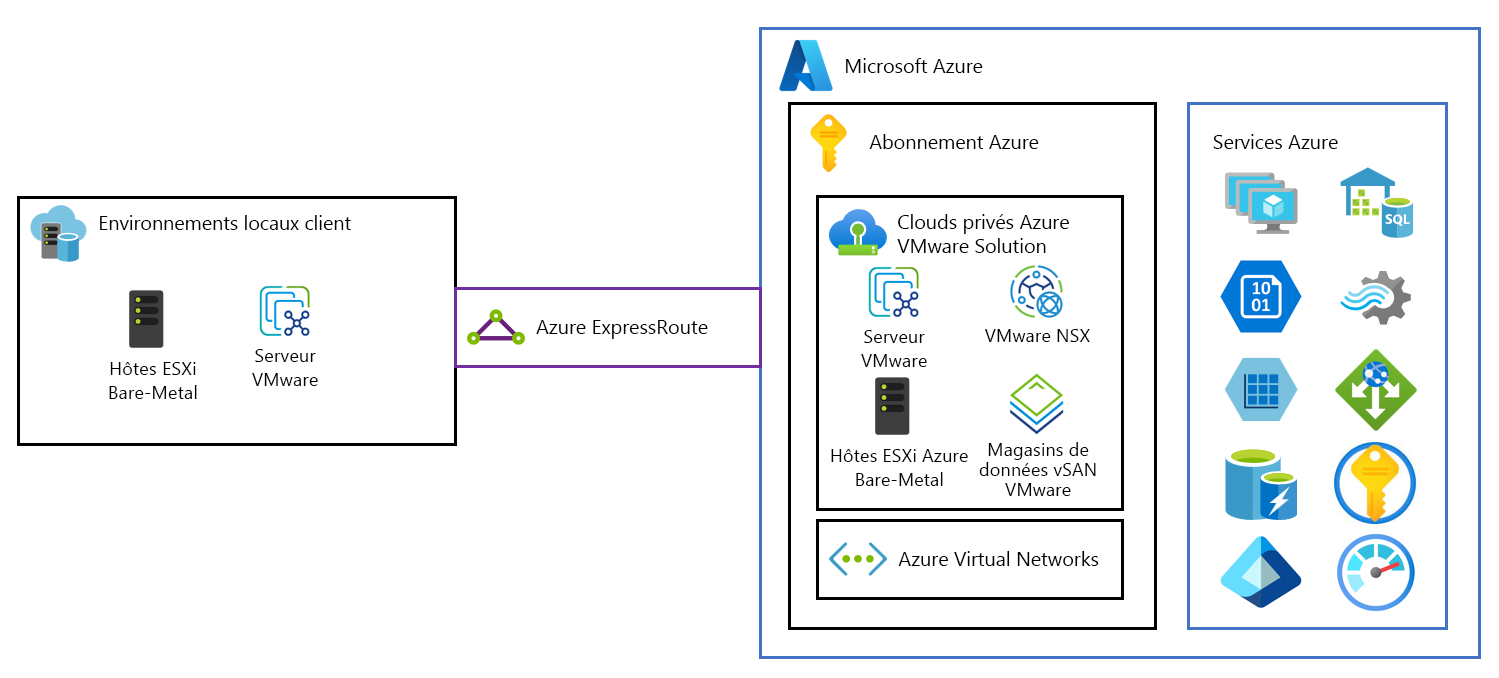

Les déploiements de logiciels et composants matériels de cloud privé Azure VMware Solution sont entièrement intégrés et automatisés dans Azure. Le diagramme suivant montre dans les grandes lignes la relation entre un environnement VMware local, Azure VMware Solution et tous les services Azure auxquels Azure VMware Solution peut se connecter.
Votre entreprise peut utiliser Azure VMware Solution pour exécuter des charges de travail VMware natives sur Azure. Les machines virtuelles peuvent être migrées directement de l’environnement VMware local vers Azure VMware Solution. Dans Azure VMware Solution, les machines virtuelles fonctionnent comme en local.
Avant de déployer Azure VMware Solution, vous devez planifier le déploiement :
- Évaluer les composants Azure requis
- Vérifier les critères d’éligibilité de l’abonnement
- Ouvrir un ticket de support pour demander un quota
- Inscrire le fournisseur de ressources
- Évaluer le modèle de migration avec Azure Migrate
- Examiner l’évaluation Azure VMware Solution
- Évaluer les composants d’Azure VMware Solution
- Décider du type d’hôte et de la taille du déploiement
Évaluer les composants Azure requis
Incluez les composants Azure suivants avant le déploiement Azure VMware Solution :
| Composant | Remarques |
|---|---|
| Abonnement | Créez un nouvel abonnement ou réutilisez un abonnement existant. |
| Groupe de ressources | Créez un nouveau groupe de ressources ou réutilisez un groupe existant. |
| Région | Décider de la région du déploiement. |
| Emplacement de l’hôte (Déploiement de zone de disponibilité) | Sélectionnez tous les hôtes dans une zone de disponibilité pour un cloud privé standard, ou sélectionnez des hôtes dans deux zones de disponibilité pour les clusters étendus. |
| Nom de la ressource | Fournissez le nom de votre cloud privé Azure VMware Solution. |
| Taille de l’hôte | Sélectionnez la taille de l’hôte parmi 4 références SKU disponibles : - AV36P : 36 cœurs, 768 Go de RAM, 19,20 To de capacité de stockage brute et un cache Intel de 1,5 To. - AV48 : 48 cœurs, 1 024 Go de RAM, 25,60 To de capacité de stockage brute. - AV52 : 52 cœurs, 1,536 Go de RAM, 38,40 To de capacité de stockage brute et un cache Intel de 1,5 To. - AV64* : 64 cœurs, 1,024 Go de RAM, 15,36 To de capacité de stockage brute et un cache NVMe de 3,84 To. |
| Nombre de nœuds | Le nombre minimal d’hôtes est de 3. Le nombre maximal d’hôtes est de 16 par cluster vSphere. Le nombre maximal de clusters dans une instance de cloud privé Azure est de 12. Le nombre maximal de nœuds dans une instance de cloud privé Azure est de 96. Les clusters peuvent être étendus ou réduits si nécessaire. Le nombre minimal et le nombre maximal de nœuds doivent être pris en compte dans le cadre de l’extension ou de la réduction de l’environnement. |
| Bloc d’adresse pour le cloud privé | Fournissez un bloc d’adresses IP pour le cloud privé. Le CIDR représente le réseau de gestion du cloud privé et est utilisé pour les services de gestion de cluster tels que vCenter Server et NSX Manager. Utilisez un espace d’adressage /22, par exemple : 10.175.0.0/22. L’adresse doit être unique et ne pas chevaucher d’autres réseaux virtuels Azure ou d’autres réseaux locaux. |
| Réseau virtuel Azure (facultatif) | Créez un nouveau réseau virtuel Azure ou réutilisez-en un. |
| Azure Bastion (facultatif) | Créez une ressource PaaS (Platform-as-a-service) qui fournit un accès RDP (Remote Desktop Protocol) continu à un hôte de saut. |
| Machine virtuelle Jumpbox (facultatif) | Créez une machine virtuelle Azure (serveur ou ordinateur de bureau) afin de l’utiliser pour accéder à l’environnement vSphere après le déploiement. |
(*) Dans AVS Gen 1, un cloud privé Azure VMware Solution déployé avec AV36P, AV48 ou AV52 est requis avant d’ajouter des hôtes AV64. Dans AVS Gen 2, AV64 peut être déployé seul.
Vérifier les critères d’éligibilité de l’abonnement
Vous avez besoin d’un compte Azure dans un abonnement Azure pour déployer Azure VMware Solution. L’abonnement Azure doit respecter l’un de ces trois critères :
- Un abonnement régi par un Contrat Entreprise (EA) Azure conclu avec Microsoft
- Un abonnement régi par un Contrat client Microsoft (MCA) conclu avec Microsoft
- Un abonnement géré par un fournisseur de solutions cloud (CSP) dans le cadre d’un plan Azure ou d’un contrat d’offres Azure CSP
Ouverture d’un ticket de support
Cette étape dépend du type d’abonnement :
Clients EA et MCA : ouvrez un ticket de support pour un quota d’hôte supplémentaire. La confirmation et l’allocation des hôtes demandés peuvent prendre jusqu’à cinq jours ouvrés.
Fournisseurs de services cloud : Affectez un plan Azure à un client à l’aide de l’Espace partenaires, puis utilisez l’Espace partenaires pour ouvrir un ticket de support pour un quota d’hôte supplémentaire. La confirmation et l’allocation des hôtes demandés peuvent prendre jusqu’à cinq jours ouvrés.
Inscrire le fournisseur de ressources
Vous devez inscrire le fournisseur de ressources Microsoft.Azure VMware Solution avant de provisionner les hôtes. Utilisez pour cela le portail Azure, PowerShell ou Azure CLI.
Évaluer le modèle de migration avec Azure Migrate
Utilisez Azure Migrate pour évaluer si l’environnement VMware vSphere local est prêt pour Azure VMware Solution. Commencez par configurer l’appliance Azure Migrate pour VMware. Elle découvre alors les machines virtuelles locales. Elle envoie des métadonnées et des informations sur le niveau de performance au projet Azure Migrate.
Il existe deux types de critères de dimensionnement pour créer des évaluations Azure VMware Solution au sein du projet Azure Migrate :
| Type d’évaluation | Détails | Données |
|---|---|---|
| Basée sur les performances | Évaluer les données de performances de machines virtuelles locales. Ceci peut s’exécuter pendant une certaine période de temps pour collecter des modèles de performances quotidiens, hebdomadaires et mensuels. | La taille de nœud recommandée est fonction du processeur, de l’utilisation de la mémoire, du type de nœud, du type de stockage et des échecs à tolérer (FTT, Failures to Tolerate). |
| Tel quel en local | Évaluer le dimensionnement des machines virtuelles locales. Il s’agit d’une exportation de la configuration vSphere à un point dans le temps. | La taille de nœud recommandée est fonction de la taille de la machine virtuelle locale ainsi que du type de nœud, du type de stockage et des échecs à tolérer (FTT, Failures to Tolerate). |
Pour effectuer l’évaluation :
- Dans le projet Azure Migrate, dans serveurs, bases de données et applications > web Azure Migrate : découverte et évaluation, sélectionnez Évaluer.
- Dans la liste déroulante Type d’évaluation , sélectionnez Azure VMware Solution (Azure VMware Solution).
- Dans la source de découverte, sélectionnez le processus de découverte applicable (fichier CSV, RVTools ou appliance Azure Migrate).
- Sélectionnez l’onglet Sélectionner des machines à évaluer .
- Sélectionnez Vérifier + créer une évaluation pour générer l’évaluation.
Examiner l’évaluation Azure VMware Solution
Vous pouvez procéder à l’évaluation dans Azure Migrate sur le portail Azure après que l’appliance s’exécute dans l’environnement vSphere local. Une évaluation Azure VMware Solution décrit la préparation, le nombre de nœuds requis et l’utilisation sur les différents nœuds. Elle fournit également une estimation des coûts mensuels.
Pour voir l’évaluation :
- Accédez à Objectifs de migration>Serveurs.
- Sélectionnez Évaluations dans Azure Migrate : Server Assessment.
- Sélectionnez l’évaluation Azure VMware Solution à ouvrir.
- Passez en revue et modifiez les paramètres d’évaluation applicables à vos besoins.

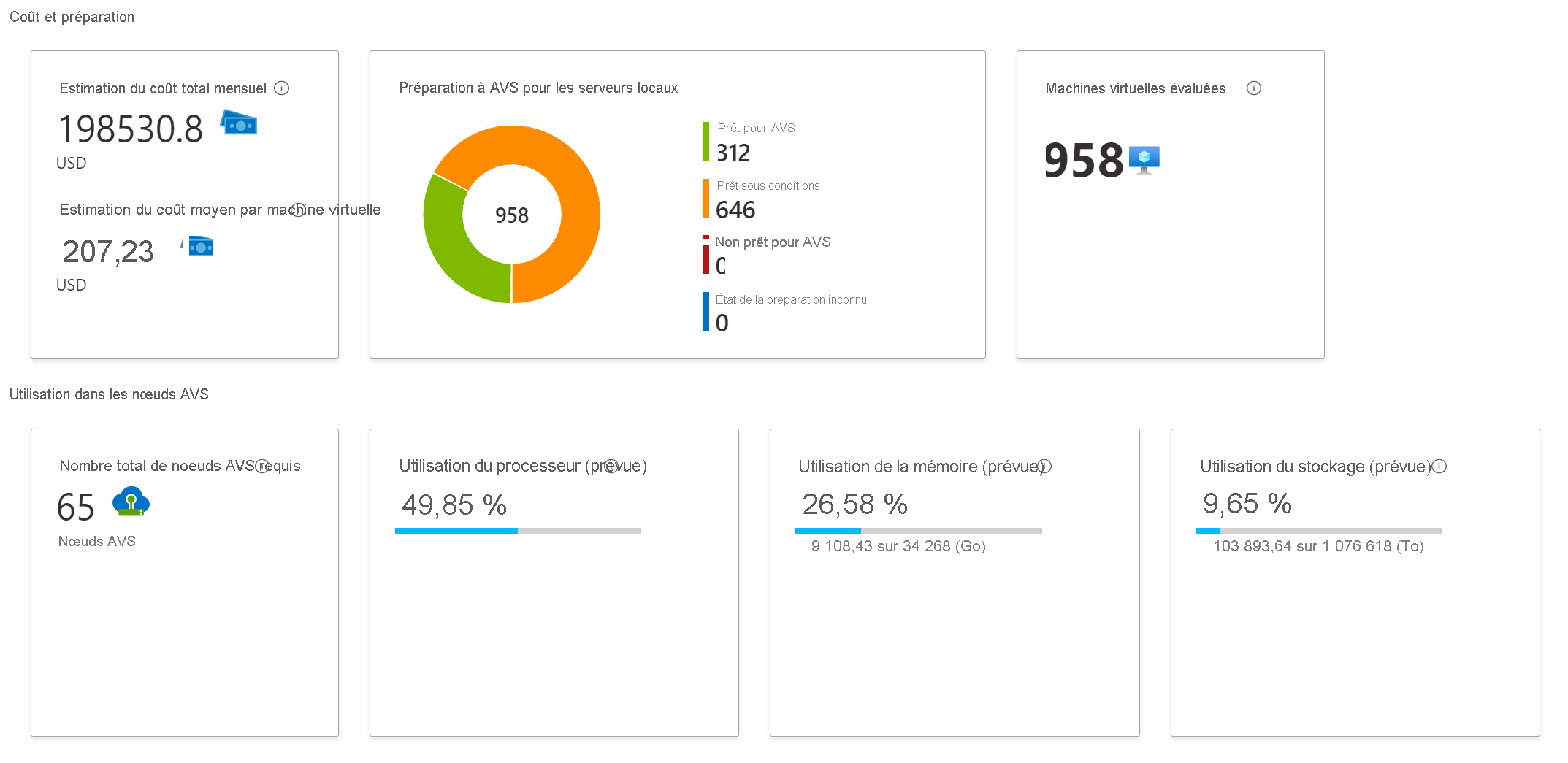

Le rapport doit se présenter de la manière suivante :
La section préparation d’Azure VMware Solution du rapport présente les conditions suivantes :
| Statut | Remarques |
|---|---|
| Prêt pour Azure VMware Solution | La machine virtuelle peut être migrée telle quelle, sans modifications. |
| Disponible sous conditions | La machine virtuelle risque de présenter des problèmes de compatibilité qui doivent être résolus pour bénéficier de toutes les fonctionnalités avec Azure VMware Solution. |
| Pas prêt pour Azure VMware Solution | La machine virtuelle ne démarre pas dans Azure VMware Solution et une correction est nécessaire. |
| Préparation inconnue | Azure Migrate n’a pas réussi à déterminer l’état de préparation en raison d’un manque de métadonnées collectées en local. |
Le rapport d’évaluation d’Azure Migrate fournit également :
- L’outil suggéré pour la migration.
- Le détail du coût global.
- Un score de confiance pour la migration.
Ces informations aident à planifier l’environnement Azure VMware Solution avant la migration des charges de travail ou des applications.
Évaluation des composants de la solution
La dernière étape consiste à évaluer tous les autres composants de la solution pour un cloud privé Azure VMware Solution. Elle comprend les versions logicielles, la maintenance des hôtes, la gestion de cycle de vie et la sauvegarde ou la restauration.
Versions des logiciels VMware
Voici les versions du logiciel VMware utilisées dans les nouveaux déploiements de clusters de clouds privés Azure VMware Solution :
| Logiciels | Version |
|---|---|
| VCSA/vSphere/vCenter | 7.0 Mise à jour 3o |
| ESXi | 7.0 Mise à jour 3o |
| vSAN | 7.0 Mise à jour 3 |
| NSX | 4.1.1 |
Connaître les versions de VMware permet aux clients de comprendre la compatibilité liée aux environnements locaux.
Maintenance de l’hôte et gestion du cycle de vie
La plateforme de cloud privé Azure VMware Solution comprend des versions spécifiques des logiciels VMware vCenter Server, ESXi, vSAN et NSX. Le pack de logiciels de cloud privé Azure VMware Solution est validé pour l’utilisation. Cette offre est déployée dans de nouvelles installations de cloud privé, et pour les mises à niveau de clouds privés existants.
Le processus de mise à niveau pour la gestion de cycle de vie ne demande aucun temps d’arrêt des clouds privés. Le processus de mise à niveau garantit que chaque environnement Azure VMware Solution utilise automatiquement la dernière version des logiciels de cloud privé Azure VMware Solution validés.
Microsoft applique régulièrement des mises à niveau et des mises à jour afin que les clouds privés ne soient jamais à plus d’une version de la dernière version de l’offre groupée de logiciels validée. Une notification vous est envoyée en cas de mise à niveau planifiée du cloud privé. Vous pouvez différer les mises à niveau si le cloud privé est à une version d’écart par rapport à la version la plus récente.
Les correctifs et mises à jour critiques sont appliqués lorsqu’ils sont validés. Vous serez averti à l’avance des mises à niveau critiques obligatoires. Cette stratégie permet de garantir l’application immédiate des correctifs et mises à jour critiques à chaque cloud privé.
Microsoft est responsable de la gestion du cycle de vie des appliances NSX, comme NSX Manager et NSX Edge. Microsoft est également responsable de l’amorçage de la configuration réseau, par exemple la création de la passerelle de niveau 0 et l’activation du routage Nord-Sud. Vous êtes responsable de la configuration du SDN NSX. Ces configurations comprennent les segments de réseau, les règles de pare-feu distribuées, les passerelles de niveau 1 et les équilibreurs de charge.
Configuration de NSX
Il existe deux méthodes différentes pour gérer les services réseau et de mise en réseau Azure VMware Solution tels que DNS, DHCP et d’autres avec NSX. Vous pouvez effectuer les configurations dans NSX Manager ou dans le portail Azure Resource Manager.
Sauvegarde et restauration
Microsoft sauvegarde les configurations de cloud privé vCenter et NSX Manager selon une planification quotidienne. Les sauvegardes sont conservées pendant trois jours. Si vous avez besoin d’une restauration à partir d’une sauvegarde, ouvrez une demande de support dans le portail Azure.
Dans l’unité suivante, nous aborderons toutes les considérations de planification pour la topologie de réseau avec Azure VMware Solution. Nous décrirons chaque aspect pour vous permettre de réussir votre déploiement.
