Utiliser Power BI pour créer un modèle de données

  • 30 minutes

La durée de cet exercice est estimée à 60 minutes.

Dans cet exercice, vous effectuez les tâches suivantes :

  1. Démarrer avec un fichier PBIX préchargé

  2. Créer une relation plusieurs-à-un dans Power BI Desktop

  3. Créer des mesures dans Power BI Desktop

  4. Créer une page de rapport avec des types d’éléments visuels : carte, segment, matrice, visuel personnalisé

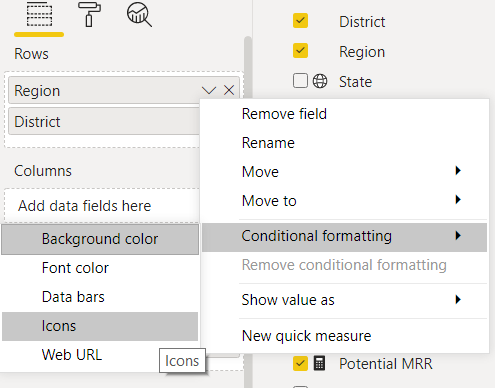

  5. Ajouter des icônes de mise en forme conditionnelle au visuel matrice

    Notes

    Cet exercice a été créé sur la base des activités de vente d’une entreprise fictive dans le secteur du Wi-Fi nommée SureWi, fournies par P3 Adaptive https://p3adaptive.com/. Ces données sont la propriété de P3 Adaptive. Elles sont partagées dans le but d’illustrer les fonctionnalités d’Excel et de Power BI avec des exemples de données issus de l’industrie. Toute utilisation de ces données doit mentionner la propriété de P3 Adaptive. Si vous ne l’avez pas encore fait, téléchargez et extrayez les fichiers du labo à partir de https://aka.ms/modern-analytics-labs dans votre dossier C:\ANALYST-LABS.

Exercice 1 : Commencer avec un PBIX préchargé

Dans cet exercice, vous lancez Power BI Desktop et ouvrez un fichier PBIX qui contient toutes les tables de données et de choix chargées ainsi que le modèle de données déjà construit partiellement.

Tâche 1 : Lancer Power BI Desktop

Dans cette tâche, vous lancez Power BI Desktop et enregistrez le nouveau fichier PBIX.

  1. Démarrez Power BI Desktop.

  2. Si nécessaire, utilisez le « x » du coin en haut à droite pour fermer la fenêtre Bienvenue.

Tâche 2 : Ouvrir le fichier PBIX

Dans cette tâche, vous accédez au fichier de démarrage PBIX et l’ouvrez.

  1. Sélectionnez Fichier > Ouvrir le rapport > Parcourir les rapports.

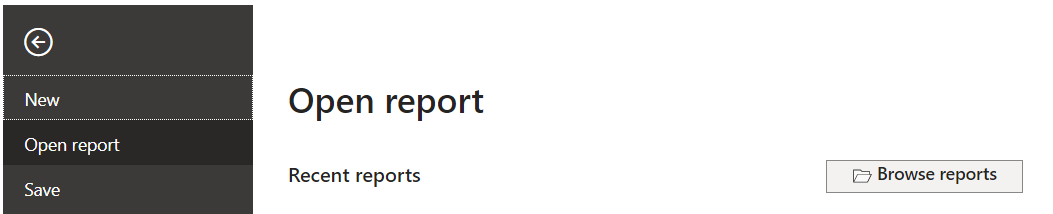

    Fenêtre Ouvrir le rapport avec le bouton Parcourir les rapports.

  2. Accédez au dossier C:\ANALYST-LABS\Lab 02B.

  3. Sélectionnez le fichier MAIAD Lab 02B - Power BI Model - Start.pbix et choisissez Ouvrir.

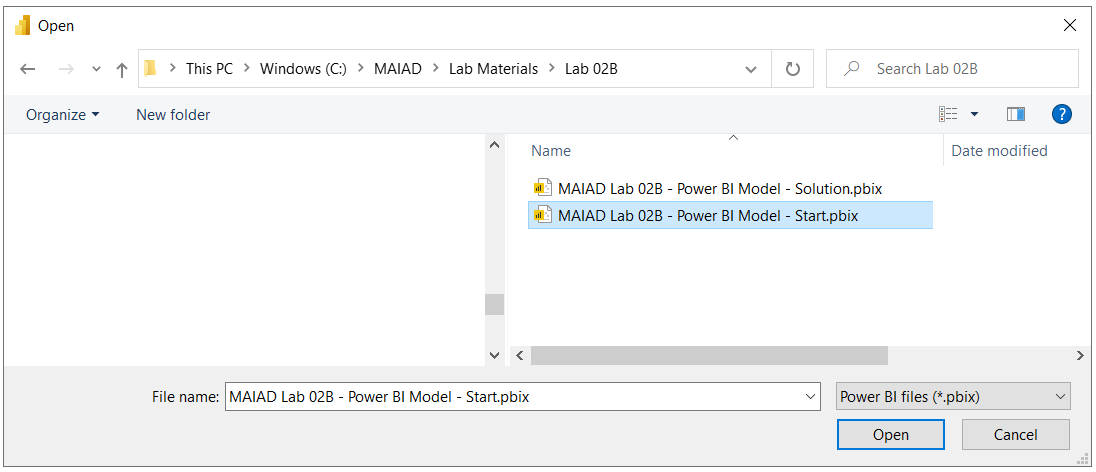

    Fenêtre Ouvrir avec le fichier MAIAD Lab 02B - Power BI Model sélectionné.

Tâche 3 : Enregistrer le fichier PBIX

Dans cette tâche, vous enregistrez le fichier avec un nouveau nom de fichier.

  1. Sélectionnez Fichier > Enregistrer sous.

    Capture d’écran du menu Fichier Enregistrer sous avec l’option Enregistrer sélectionnée.

  2. Enregistrez le fichier sous MAIAD Lab 02B - Power BI Model - My Solution.pbix.

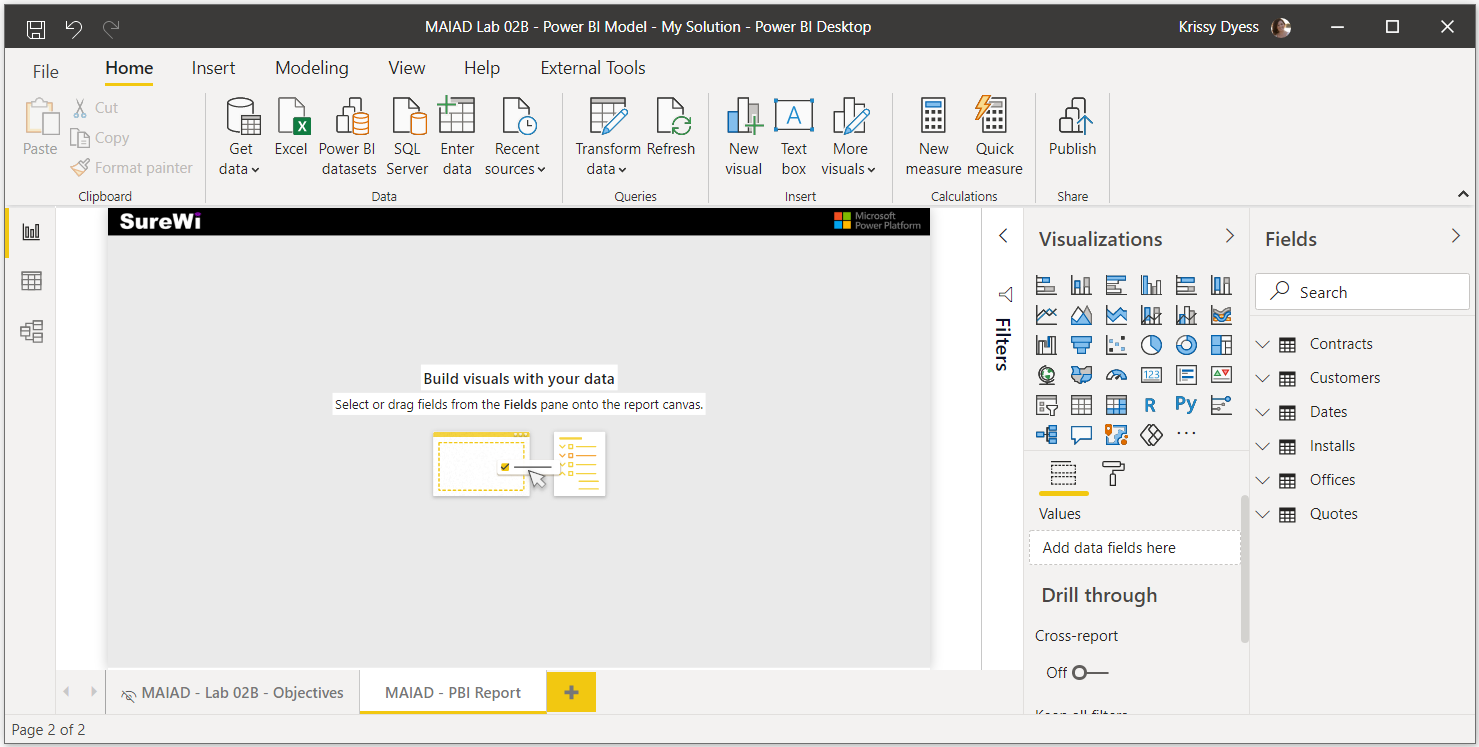

    Capture d’écran du fichier MAIAD Lab 02B - Power BI Model - My Solution enregistré.

Exercice 2 : Créer des relations plusieurs-à-un dans Power BI Desktop

Dans cet exercice, vous créez les relations nécessaires pour compléter le modèle de données. Vous créez des relations entre la table de données Quotes et chacune des tables de choix dans le modèle de données.

Tâche 1 : Créer une relation entre Quotes et Customers

Dans cette tâche, vous créez la relation entre la table de données Quotes et la table de choix Customers.

  1. Dans les options de navigation de la vue de gauche, sélectionnez l’icône de vue Modèle. La zone d’affichage de la vue Rapport par défaut est remplacée par la vue Modèle qui montre le diagramme du modèle de données.

    Capture d’écran de l’option de navigation à gauche avec Modèle sélectionné.

  2. Sélectionnez la colonne [CustID] dans la table de données Quotes et faites-la glisser pour créer la ligne de relation avec la colonne [ID] de la table de choix Customers.

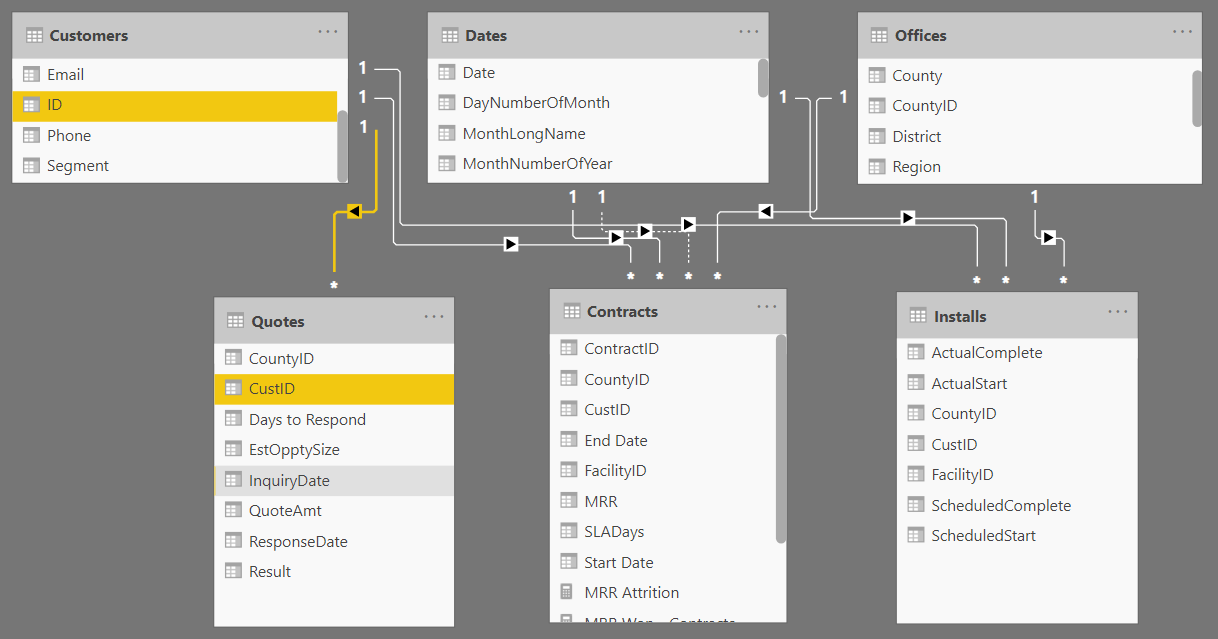

    Image de la vue Modèle avec la relation entre le champ d’ID de client de la table de données Quotes et le champ ID de la table Customers.

    Notes

    Quand vous créez des relations, le nom de la colonne n’est pas important, mais le type de données et les valeurs des colonnes doivent correspondre.

Tâche 2 : Créer une relation entre Quotes et Dates

Dans cette tâche, vous créez la relation entre la table de données Quotes et la table de choix Dates.

  1. Sélectionnez la colonne [InquiryDate] dans la table de données Quotes et faites-la glisser pour créer la ligne de relation avec la colonne [Date] de la table de choix Dates.

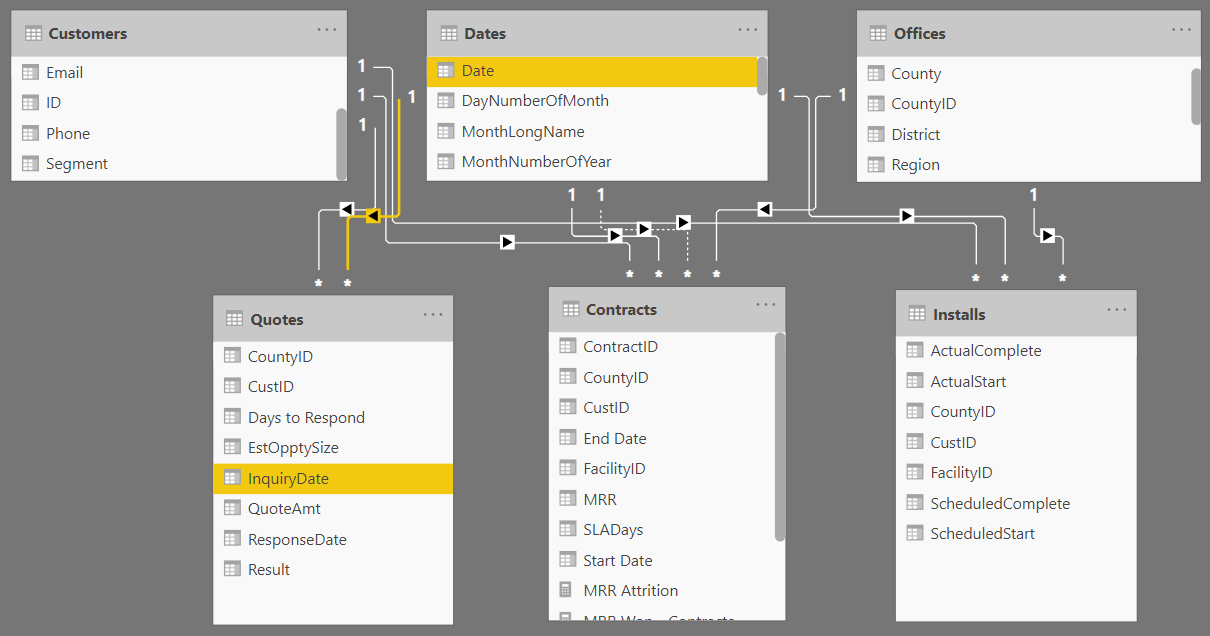

    Capture d’écran de la relation entre le champ InquiryDates de la table Quotes et le champ Date de la table de choix Dates.

Tâche 3 : Créer une relation entre Quotes et Offices

Dans cette tâche, vous créez la relation entre la table de données Quotes et la table de choix Offices.

  1. Sélectionnez la colonne [CountyID] dans la table de données Quotes et faites-la glisser pour créer la ligne de relation avec la colonne [CountyID] de la table de choix Offices.

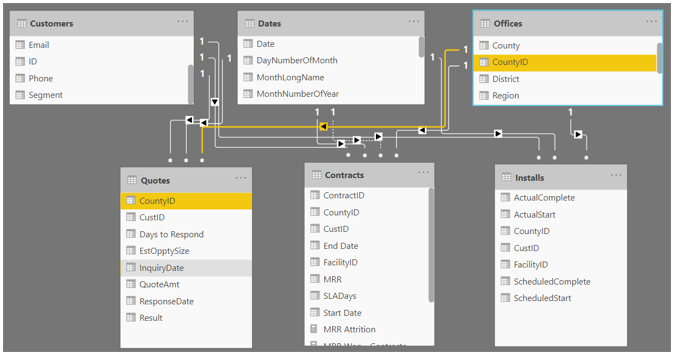

    Capture d’écran de la relation entre la table de données Quotes et la table de choix Offices.

    Notes

    En suivant la bonne pratique qui consiste à organiser les tables de choix au-dessus des tables de données dans la vue Modèle, vous pouvez visualiser les filtres « qui circulent par ces lignes de relation » des tables de choix vers les tables de données : cela est très utile pour comprendre comment le moteur DAX calcule les mesures.

Exercice 3 : Créer des mesures dans Power BI Desktop

Dans cet exercice, vous créez des mesures dans la table Quotes et découvrez deux méthodes pour créer des mesures dans Power BI Desktop.

Tâche 1 : Créer une mesure à partir du volet Champs

Dans cette tâche, vous créez une mesure dans la table Quotes à l’aide du menu de points de suspension du volet Champs.

  1. Sélectionnez la vue Rapport.

    Capture d’écran de l’icône de la vue Rapport.

  2. Dans le volet Champs, sélectionnez le menu de points de suspension (...) sur la table Quotes.

    Capture d’écran du volet Champs avec la table Quotes et le menu de points de suspension.

  3. Choisissez Nouvelle mesure.

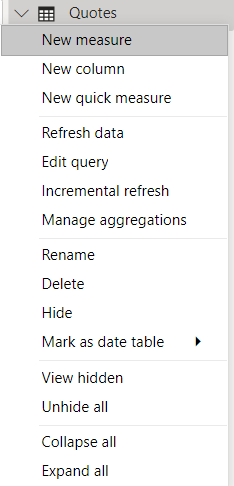

    Capture d’écran du menu Nouvelle mesure dans le volet Champs avec Quotes sélectionné.

Tâche 2 : Créer la mesure [Potential MRR]

Dans cette tâche, vous utilisez la fonction DAX SUM() pour créer la logique métier nécessaire qui permet de calculer le chiffre d’affaires mensuel (Monthly Recurring Revenue) à partir de la table Quotes.

  1. Dans la barre de formule Nouvelle mesure, supprimez la valeur par défaut « Measure =  ».

  2. Entrez la formule DAX suivante et sélectionnez la [coche] pour valider :

    Potential MRR = SUM( Quotes [QuoteAmt] )

    Notes

    Quand vous tapez la fonction DAX SUM, IntelliSense vous propose les options correspondantes. Double-cliquez pour sélectionner la fonction SUM(). Quand vous commencez à taper « Quotes », IntelliSense vous propose également la table Quotes et les noms de colonne. Double-cliquez sur le champ pour le sélectionner.

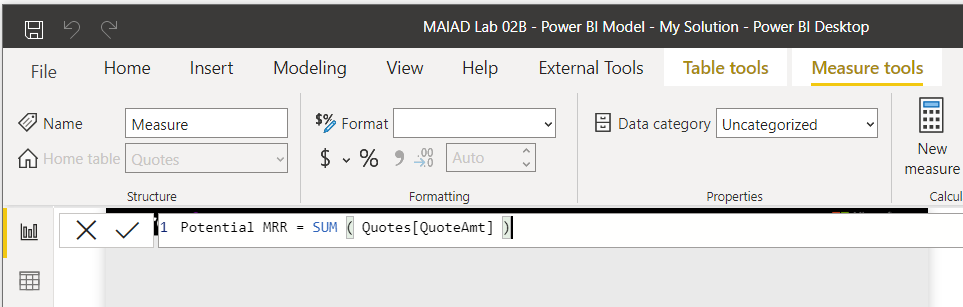

    Capture d’écran de la barre de formule de la nouvelle mesure contenant la fonction DAX.

Tâche 3 : Mettre en forme la mesure [Potential MRR]

Dans cette tâche, vous utilisez les outils de mise en forme de mesure pour mettre en forme la mesure [Potential MRR].

  1. Sélectionnez la mesure [Potential MRR] dans le volet Champs.

    Volet Champs avec la nouvelle mesure [Potential MRR] montrant l’icône de calculatrice.

    Notes

    Les mesures peuvent être identifiées dans le volet Champs avec l’icône de calculatrice.

  2. Utilisez les options de menu des outils de mesure pour mettre en forme la mesure en Devise.

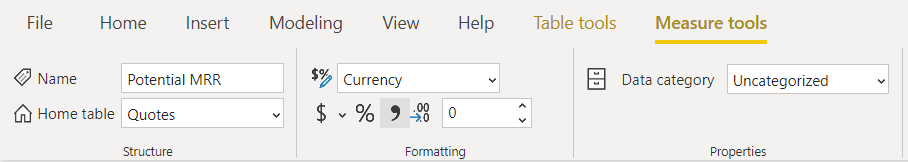

    Menu des outils de mesure avec le format en Devise et 0 décimale.

  3. Remplacez la valeur Auto des décimales par 0.

Tâche 4 : Créer la mesure [Won vs Potential MRR]

Dans cette tâche, vous utilisez la fonction DAX DIVIDE() pour créer la logique métier nécessaire pour le calcul du pourcentage du chiffre d’affaires mensuel potentiel qui a été remporté dans la table Quotes. Pour cette mesure, vous utilisez la mesure de modèle de données existante appelée [MRR Won -- Contracts] de la table de données Contracts.

  1. Utilisez la souris pour cliquer sur la table [Quotes] dans le volet Champs et sélectionner la table Quotes pour la nouvelle mesure.

  2. Sélectionnez le bouton [Nouvelle mesure] dans les options du menu [Outils de table].

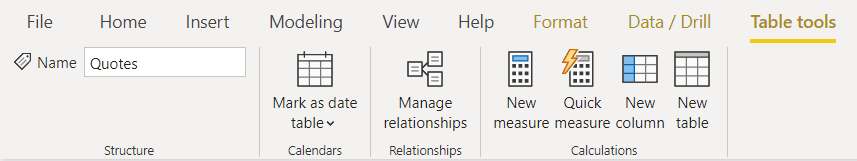

    Image du menu Outils de table avec le bouton Nouvelle mesure.

  3. Dans la barre de formule Nouvelle mesure, entrez la formule DAX et sélectionnez la [coche] pour valider :

    [Won vs Potential MRR] = DIVIDE ([MRR Won - Contracts], [Potential MRR])

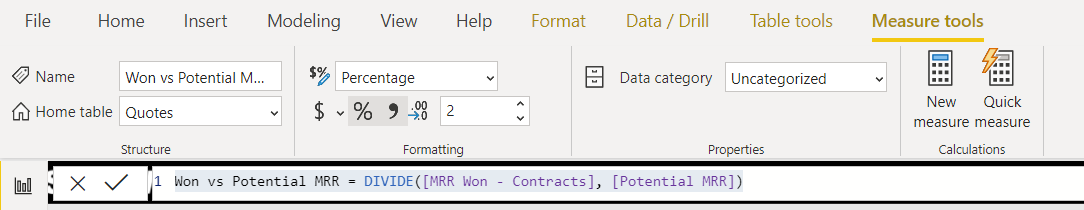

    Capture d’écran de la barre de formule Nouvelle mesure.

    Notes

    Quand vous entrez la formule DAX et que vous tapez le crochet d’ouverture, IntelliSense affiche une liste des mesures disponibles qui ont été créées.

Tâche 5 : Mettre en forme la mesure [Won vs Potential MRR]

Dans cette tâche, vous utilisez les outils de mise en forme de mesure pour mettre en forme la mesure [Potential MRR].

  1. Utilisez les options de menu [Outils de mesure] pour mettre en forme la mesure en [Pourcentage].

  2. Vérifiez que la valeur des [décimales] est définie sur [2] et supprimez la virgule, si elle est sélectionnée.

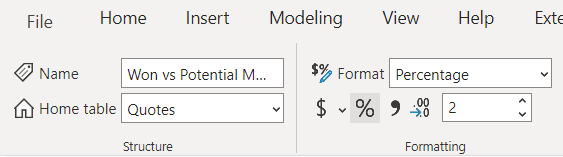

    Image du menu Outils de mesure avec le format défini sur Pourcentage et 2 décimales.

Exercice 4 : Créer une page de rapport avec les visuels : carte, segment, matrice et visuel personnalisé

Dans cet exercice, vous créez une page de rapport avec une carte, un segment, une matrice et un visuel personnalisé.

Notes

Si vous devez annuler une étape, vous pouvez à tout moment utiliser le bouton d’annulation au-dessus de Fichier dans le menu principal.

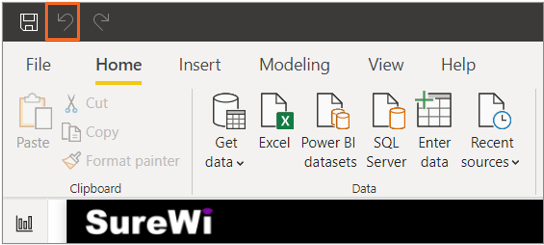

Zoom du bouton d’annulation au-dessus de Fichier dans le menu principal.

Tâche 1 : Créer un visuel de carte

Dans cette tâche, vous créez un visuel de carte en utilisant la mesure [Potential MRR].

  1. Dans le volet Champs, sélectionnez la mesure [Potential MRR] dans la table Quotes et faites-la glisser vers un espace vide de la page du rapport.

    Notes

    Selon le type de champ et le type de données du champ, vous obtenez un visuel par défaut dès que vous faites un glisser-déposer d’un nouveau champ dans la page de rapport. Comme nous avons une mesure, nous obtenons par défaut un visuel d’histogramme groupé, vous pouvez voir le nom du graphique en pointant sur l’icône dans le volet Visualisations.

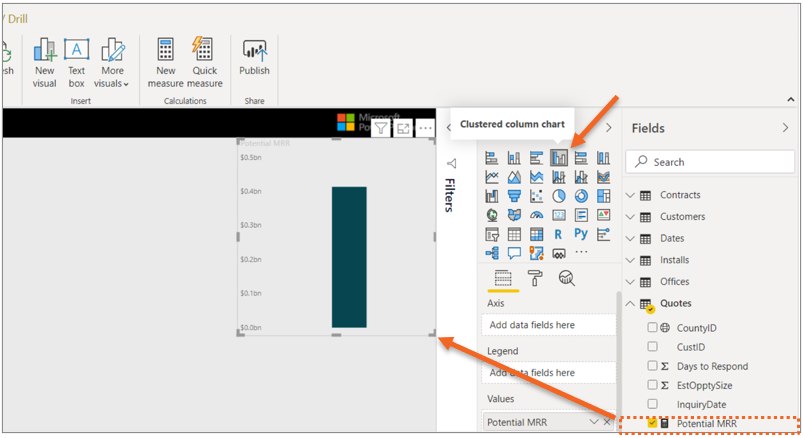

    Page de rapport avec l’histogramme groupé et le volet Visualisations avec l’histogramme groupé sélectionné.

  2. Sélectionnez le [visuel d’histogramme groupé] pour l’activer, puis sélectionnez l’icône [visuel de carte] dans le volet Visualisations.

    Volet Visualisations avec le visuel de carte sélectionné.

Tâche 2 : Redimensionner le visuel de carte

Dans cette tâche, vous redimensionnez un visuel de carte.

  1. Cliquez sur la bordure du visuel et faites-la glisser pour redimensionner le visuel de carte OU sélectionnez dans la navigation l’icône de [mise en forme/rouleau de peinture] pour changer les valeurs [largeur] et [hauteur] situées dans les propriétés générales.

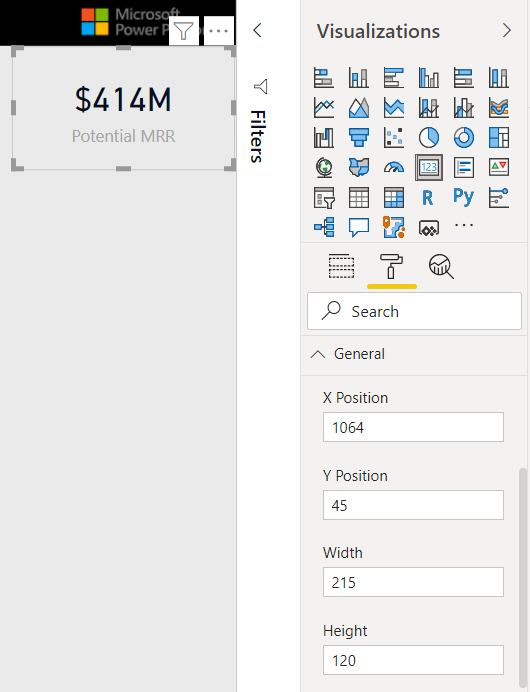

    Page de rapport avec un visuel de carte et l’icône de mise en forme/rouleau de peinture sélectionnée, et le menu de largeur et hauteur développé.

Tâche 3 : Mettre en forme le visuel de carte

Dans cette tâche, vous appliquez une mise en forme au visuel de carte : vous ajoutez une mise en forme conditionnelle à l’étiquette de données, appliquez une couleur d’arrière-plan, une étiquette de catégorie et une bordure.

  1. Dans les propriétés de mise en forme/rouleau de peinture, développez les propriétés [Étiquette de données] et cliquez sur le symbole [Fx] à côté de la propriété [Couleur] (pour appliquer une mise en forme conditionnelle en fonction de la valeur de l’étiquette de données).

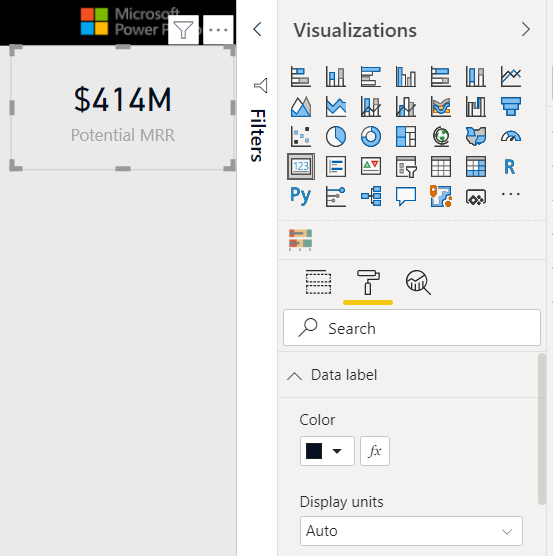

    Image du volet Visualisations avec l’icône de rouleau de peinture sélectionnée et la propriété Étiquette de données développée.

  2. Dans la fenêtre [Couleur], remplacez la liste déroulante [Mettre en forme par] par [Règles].

  3. Entrez la règle : [est supérieure ou égale à Minimum Nombre] et [est inférieure ou égale à 90000000 Nombre]. Utilisez ensuite la liste déroulante pour appliquer la couleur [Rouge].

  4. Sélectionnez le bouton [+Nouvelle règle].

  5. Entrez la règle : [est supérieure à 90000000 Nombre] et [est inférieure ou égale à Maximum Nombre]. Utilisez ensuite la liste déroulante pour appliquer la couleur [Vert].

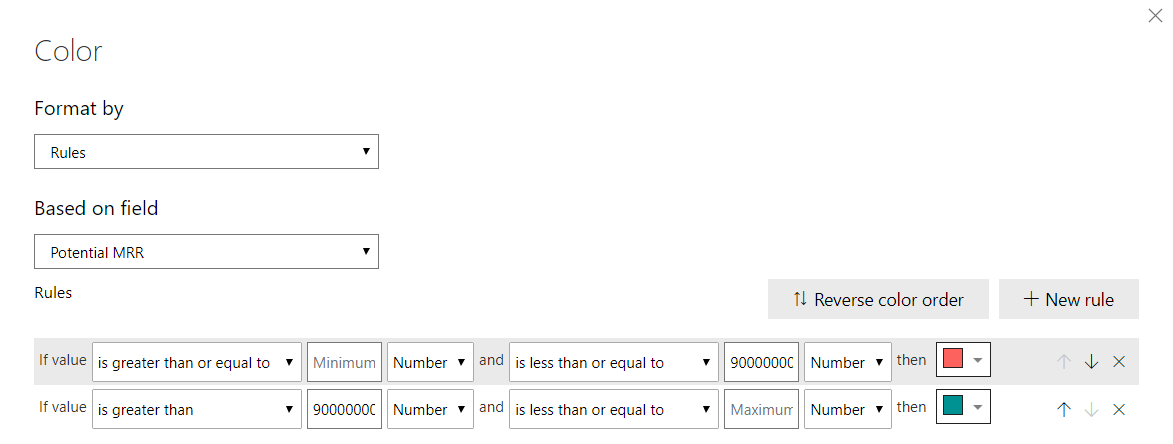

    Fenêtre de couleur avec les règles Mettre en forme par sélectionnées et la logique de règles affichée.

    Conseil

    Si vous supprimez les valeurs de plage basse et haute dans les règles, vous obtenez une plage Minimum et Maximum qui s’ajuste dynamiquement.

  6. Cliquez sur [OK]

  7. Dans les propriétés de mise en forme/rouleau de peinture, développez la propriété [Arrière-plan]. Définissez le bouton bascule sur [Activé].

    Capture d’écran du volet Visualisations avec l’icône de rouleau de peinture sélectionnée, et la couleur et la mise en forme conditionnelle développées.

  8. Vérifiez que la [Couleur] est définie sur [Blanc]. Définissez la [Transparence] sur [0 %].

    Notes

    Vous pouvez également utiliser l’icône « Fx » afin d’utiliser la mise en forme conditionnelle pour la couleur d’arrière-plan.

  9. Dans les propriétés de mise en forme/rouleau de peinture, utilisez la barre de défilement à droite pour accéder à la propriété [Bordure] et définissez le bouton bascule sur [Activé].

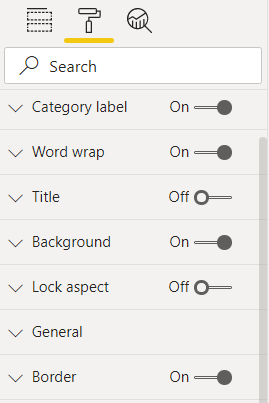

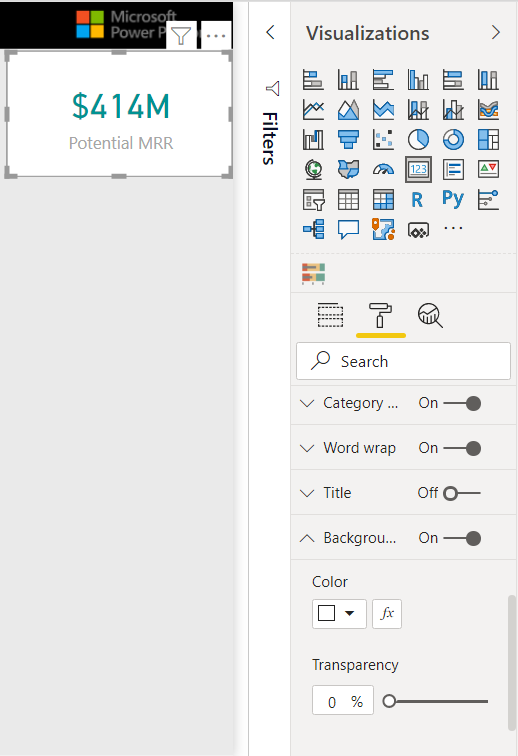

    Capture d’écran des propriétés d’arrière-plan avec le bouton bascule défini sur Activé.

Tâche 4 : Créer un visuel de segment

Dans cette tâche, vous créez un segment à l’aide de la colonne [Date Hierarchy] de la table Dates.

  1. Dans le volet Champs, accédez à la table [Dates].

  2. Cliquez sur la [flèche vers le bas] pour développer la colonne [Dates[Date]] et révéler la colonne [Dates [Date Hierarchy]].

    Zoom sur le volet Champs, table Dates, colonne Date et la colonne Date Hierarchy développée sur Year, Quarter, Month et Day.

  3. Sélectionnez la colonne [Dates[Date Hierarchy]] dans la table Dates et [faites glisser] la mesure vers un espace vide de la page du rapport.

    Notes

    Les colonnes de hiérarchie sont affichées avec une icône d’image de regroupement, indiquant qu’il existe des niveaux de navigation pour la colonne. Par exemple, Date contient les niveaux Year, Quarter, Month et Day.

  4. Sélectionnez le [visuel d’histogramme groupé] par défaut pour l’activer, puis sélectionnez l’icône [visuel de segment] dans le volet Visualisations.

    Notes

    Le visuel par défaut qui est créé dépend du type de données du champ.

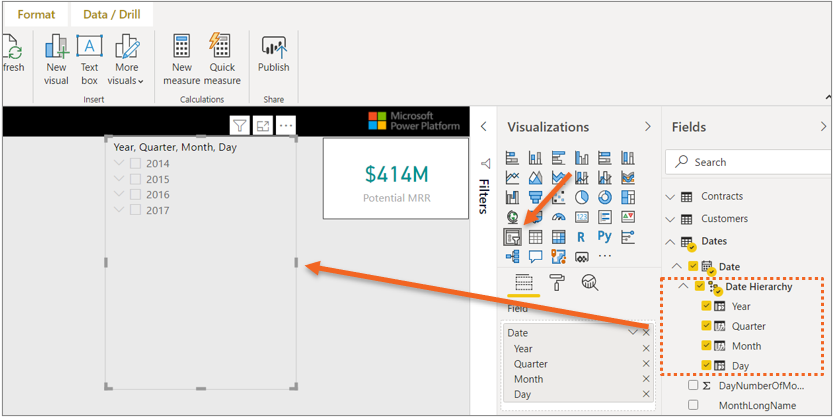

    Capture d’écran du volet Champs avec Dates, Date Hierarchy sélectionnés, le volet Visualisations et le segment indiqué.

  5. Cliquez sur la flèche [bas] à gauche des valeurs Year pour accéder aux valeurs Quarter et explorer les fonctionnalités sur le visuel de segment.

    Notes

    Le segment a ce comportement, car la colonne Dates [Date Hierarchy] a été créée comme champ de hiérarchie dans le modèle de données : nous pouvons naviguer de Year vers Quarter, Month et Day.

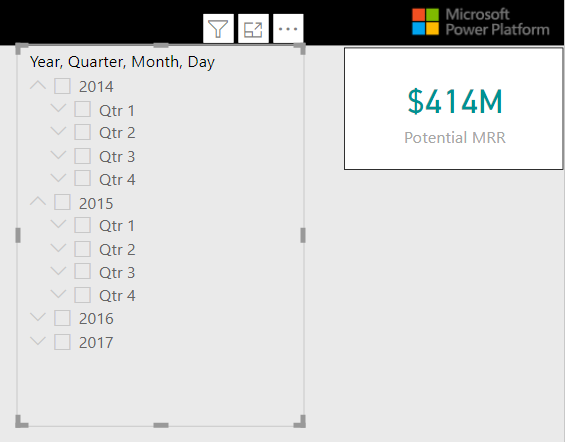

    Capture d’écran de la page de rapport avec le visuel de segment montrant les dates et la hiérarchie de dates.

  6. Cliquez sur le [segment] et faites glisser le visuel à gauche de la page de rapport. Ensuite, [développez toutes les valeurs d’année pour afficher les niveaux d’année et de trimestre].

Tâche 5 : Redimensionner le visuel de segment

Dans cette tâche, vous redimensionnez l’en-tête et les éléments du segment sur le visuel de segment.

  1. Cliquez sur le [segment] pour vérifier qu’il est actif.

  2. Sélectionnez la navigation [icône de mise en forme/rouleau de peinture] dans le volet Visualisations. Tapez le mot « [taille] » dans la zone de recherche pour accéder à la propriété de taille et définissez l’[en-tête de segment] et les [éléments] sur la taille [12].

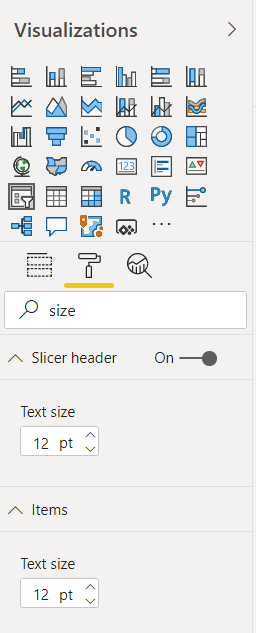

    Volet Visualisations avec l’icône de rouleau de peinture sélectionnée, les propriétés d’en-tête de segment activées et la taille du texte définie sur 12.

Tâche 6 : Créer un visuel de matrice

Dans cette tâche, vous créez un visuel de matrice avec des colonnes de la table Offices et les mesures Quotes [Potential MRR], Contracts [MRR Won -- Contracts] et Quotes [Won vs Potential MRR].

  1. Dans le volet [Champs], sélectionnez la table [Quotes] et la mesure [Potential MRR].

  2. [Faites glisser la mesure [Potential MRR]] dans un espace vide de la page du rapport.

    Notes

    Par défaut, vous obtenez l’histogramme groupé.

  3. Sélectionnez le [visuel d’histogramme groupé] pour l’activer, puis sélectionnez l’icône [visuel de matrice] dans le volet Visualisations pour le changer en visuel de matrice.

    Volet Visualisations avec le visuel de matrice sélectionné.

Tâche 7 : Redimensionner le visuel de matrice

Dans cette tâche, vous redimensionnez le visuel de matrice.

  1. Cliquez sur la bordure du visuel et faites-la glisser pour [redimensionner] le visuel de matrice.

    Notes

    Quand vous faites glisser la bordure pour redimensionner les visuels, des lignes rouges s’affichent pour faciliter l’alignement.

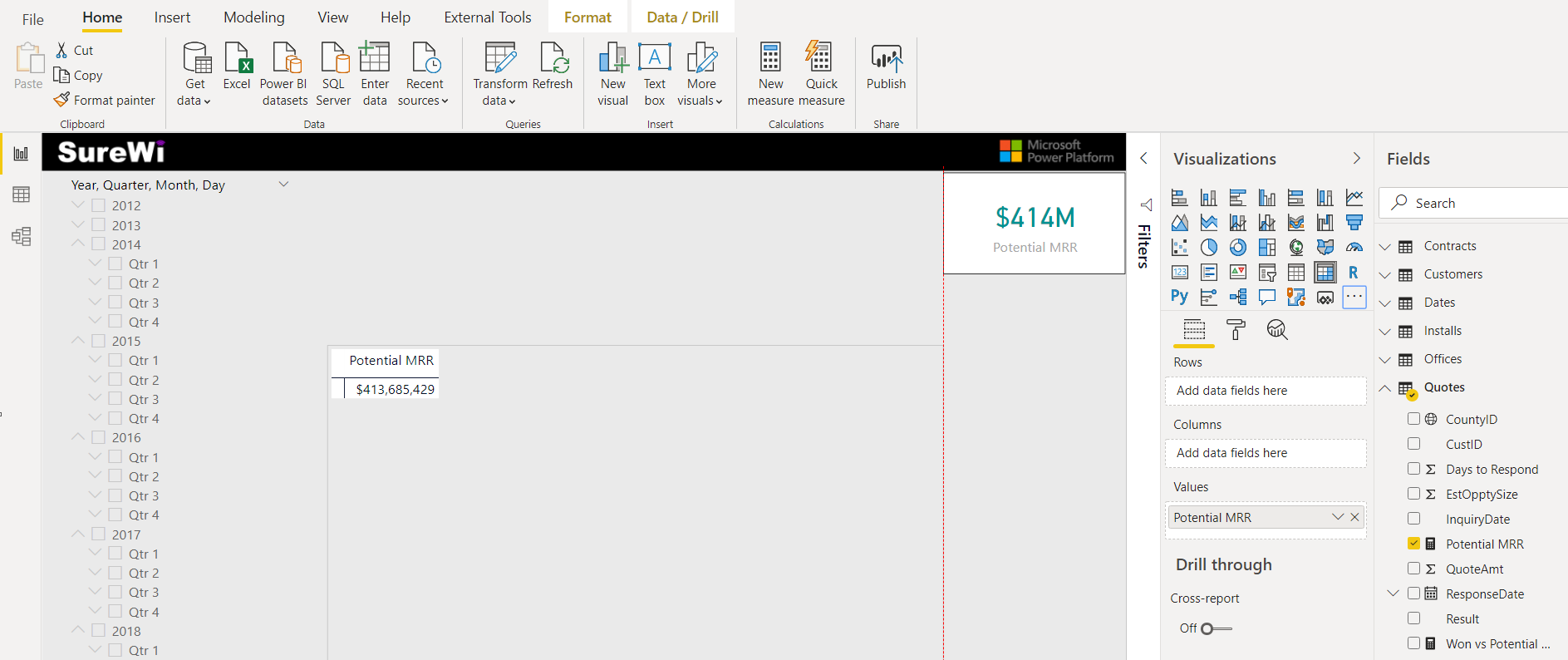

    Page de rapport avec le nouveau visuel de matrice et la mesure Potential MRR de Quotes sur le visuel de matrice.

Tâche 8 : Ajouter d’autres mesures et colonnes au visuel de matrice

Dans cette tâche, vous ajoutez deux mesures supplémentaires et deux colonnes au visuel de matrice.

  1. Sélectionnez le [visuel de matrice] pour l’activer.

  2. Dans le [volet Champs], cochez la [case] à côté de la mesure [Contracts [MRR Won -- Contracts] : cette action ajoute la mesure au visuel de matrice.

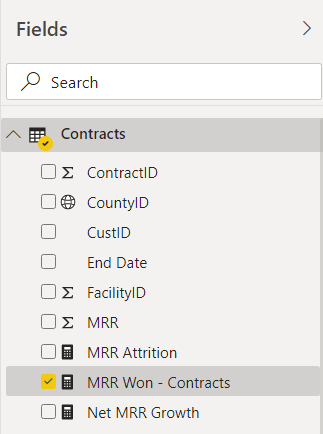

    Image du volet Champs avec la mesure MRR Won -- Contracts de Contracts sélectionnée.

    Notes

    Comme le champ est une mesure, Power BI sait qu’il doit ajouter le champ dans la section Valeurs de Champs.

    Champ du visuel de matrice avec les mesures Potential MRR et MRR Won -- Contracts.

  3. Dans le [volet Champs], cochez la [case] à côté de la mesure Quotes [Won vs Potential MRR] : cette action ajoute la mesure au visuel de matrice.

  4. Nous ajoutons maintenant les colonnes [Region] et [District] de la table Offices dans la section [Lignes] des champs de matrice : il suffit de [faire glisser les colonnes à partir du volet Champs et de les déposer dans Lignes].

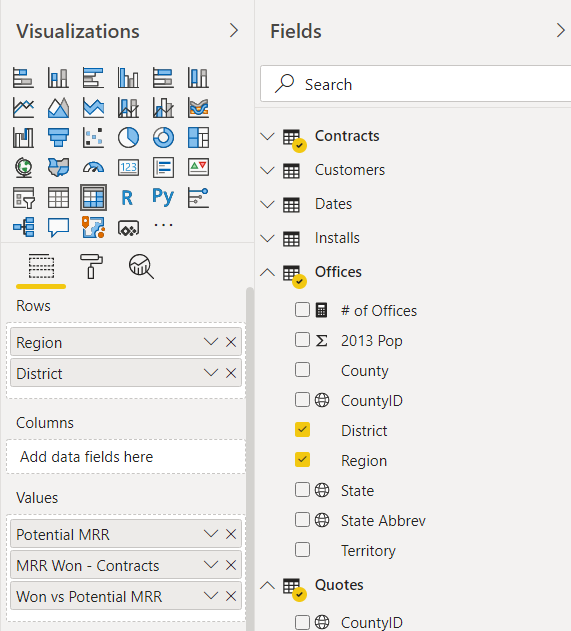

    Champ du visuel de matrice avec les colonnes Region et District de la table Offices dans Lignes.

    Notes

    Chaque visuel a des options différentes listées dans les champs. Par exemple, le visuel de matrice contient des sections de champ pour les lignes, les colonnes et les valeurs.

    Notes

    Le visuel de matrice dans Power BI Desktop est celui qui ressemble le plus au tableau croisé dynamique dans Excel.

Tâche 9 : Redimensionner le visuel de matrice

Dans cette tâche, vous redimensionnez la taille de texte du visuel de matrice.

  1. Sélectionnez l’[icône de mise en forme/rouleau de peinture], puis tapez « [taille] » dans la zone de recherche et définissez la taille du texte sur [12] dans la propriété Grille.

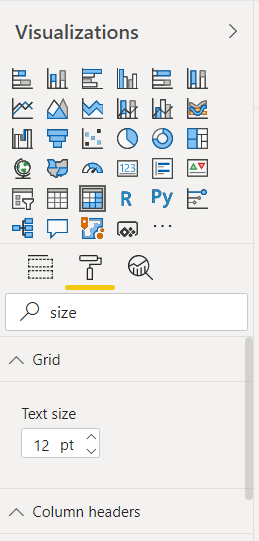

    Propriétés Grille du menu de mise en forme/rouleau de peinture dans le visuel de matrice, avec la taille de texte définie sur 12.

Tâche 10 : Utiliser les boutons de la matrice

Dans cette tâche, vous utilisez les boutons de la matrice pour afficher les valeurs de District dans Region.

  1. Utilisez votre souris pour [pointer sur le visuel de matrice] afin d’afficher les [boutons de navigation de la matrice].

  2. Sélectionnez le [bouton Développer tout sur un niveau de la hiérarchie].

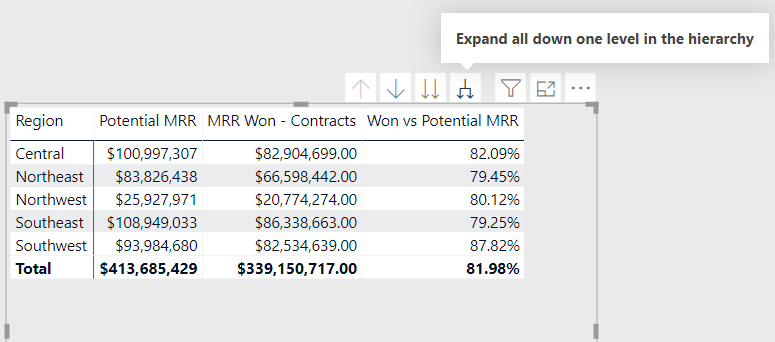

    Visuel de matrice dans la page de rapport montrant les boutons du visuel de matrice.

Tâche 11 : Importer un visuel personnalisé -- À partir d’AppSource

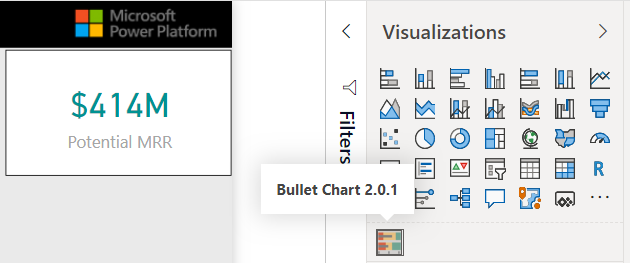

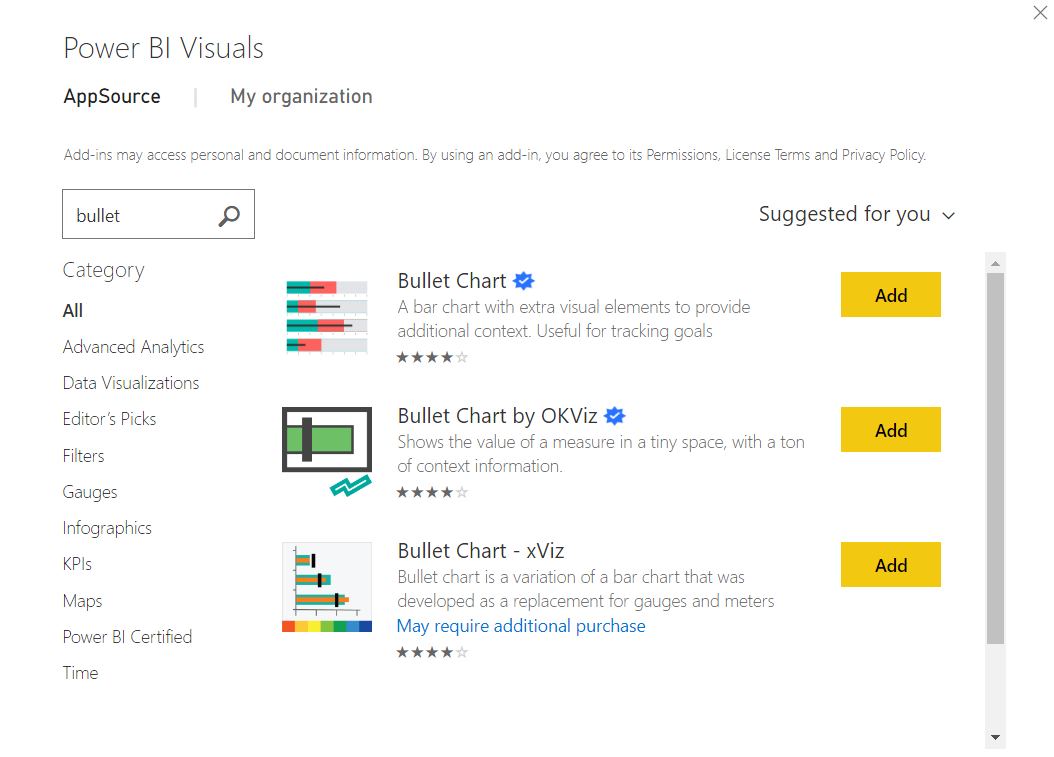

Dans cette tâche, vous importez le visuel personnalisé Bullet Chart.

  1. Sélectionnez l’option [menu de points de suspension] dans le volet Visualisations pour afficher les options de menu des visuels personnalisés.

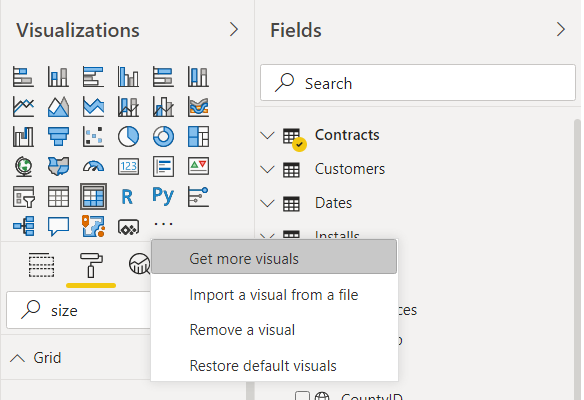

    Menu de points de suspension du volet Visualisations montrant l’option Obtenir plus de visuels.

  2. Sélectionnez l’option [Obtenir plus de visuels].

    Notes

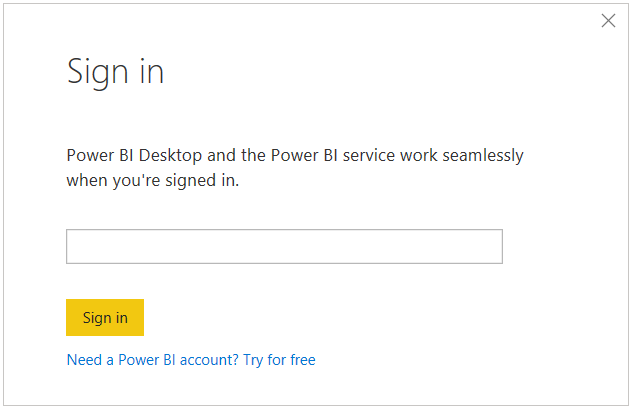

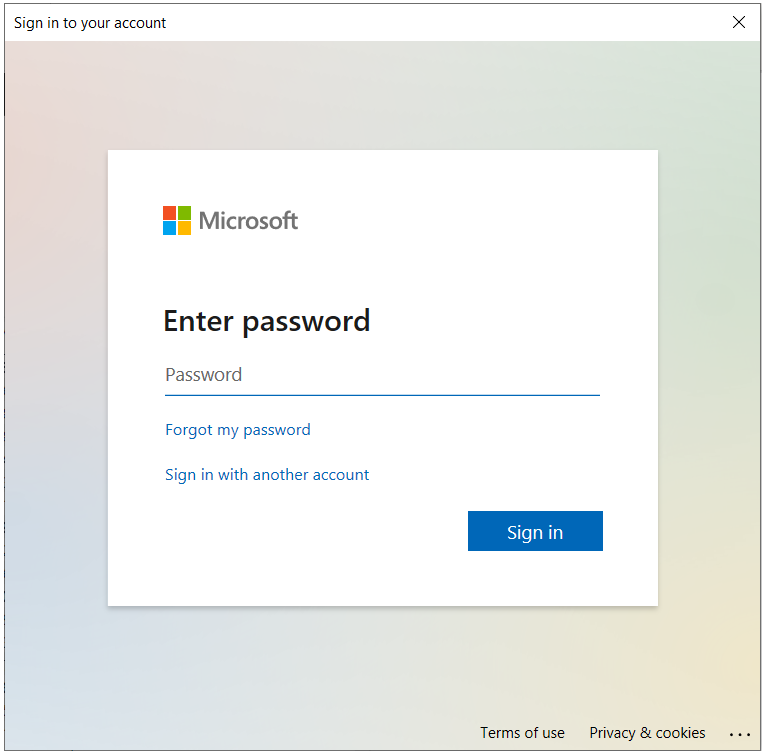

    Si vous êtes déjà connecté à Power BI, vous n’avez pas besoin de vous reconnecter. Les étapes suivantes sont nécessaires [uniquement] si vous n’êtes pas connecté à Power BI.

    Notes

    Si vous n’avez pas de compte de connexion Power BI, vous pouvez utiliser l’option [Importer un visuel à partir d’un fichier] dans le [menu de points de suspension]. Accédez ensuite au dossier Lab 02B et sélectionnez le fichier « [BulletChart.BulletChart 1443347686880.2.0.1.0.pbviz] ».

  3. Connectez-vous à Power BI en entrant votre [nom d’utilisateur].

    Capture d’écran de la fenêtre du nom d’utilisateur Power BI.

  4. Entrez votre [mot de passe] Power BI.

    Capture d’écran de la fenêtre du mot de passe Power BI avec le bouton Se connecter.

  5. Dans l’App Store, tapez « [bullet] » dans la barre de recherche.

  6. Sélectionnez le bouton [Ajouter] à côté du visuel [Bullet Chart].

    Visuels Power BI avec bullet dans la zone de recherche et Bullet Chart affiché.

  7. Sélectionnez le bouton [OK] après l’importation.

  8. Vous voyez maintenant [une nouvelle icône de visuel pour Bullet Chart] dans le volet Visualisations.

    Volet Visualisations avec le visuel personnalisé Bullet Chart ajouté à la section des visuels personnalisés.

    Notes

    Si vous n’avez pas de compte de connexion Power BI, vous pouvez utiliser n’importe quel navigateur pour accéder à AppSource.com et télécharger un visuel personnalisé que vous pouvez utiliser avec l’option [Importer un visuel à partir d’un fichier] dans le menu de points de suspension du volet Visualisations.

Tâche 12 : Utiliser le visuel personnalisé Bullet Chart

Dans cette tâche, vous ajoutez le visuel personnalisé Bullet Chart à la page de rapport ainsi que des colonnes et des mesures du volet Champs au visuel.

  1. Utilisez la souris pour cliquer sur un [espace vide] de la page de rapport.

  2. Sélectionnez le visuel personnalisé [Bullet Chart] dans le volet Visualisations pour obtenir un nouvel espace de travail de visuel.

  3. Sélectionnez le nouveau visuel personnalisé Bullet Chart et [faites-le glisser] sur le visuel de matrice, puis [redimensionnez-le] pour l’ajuster.

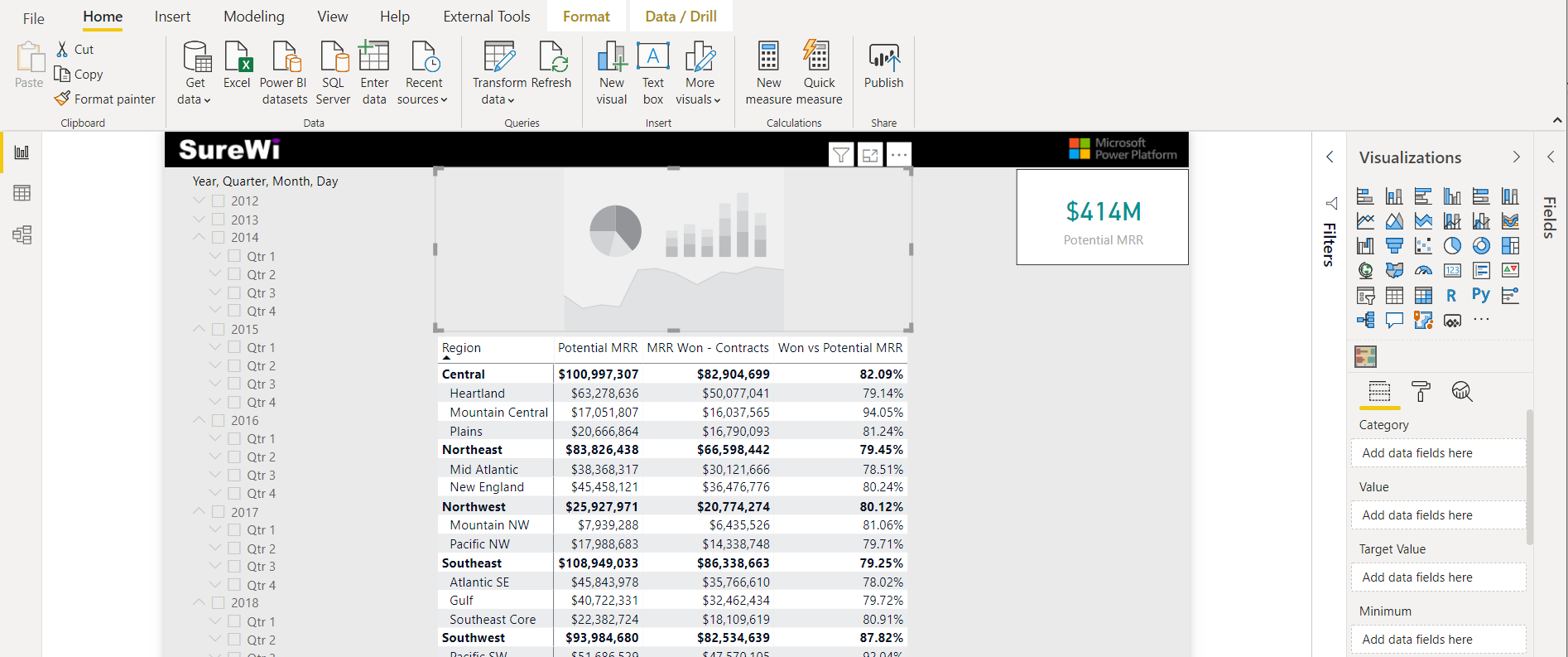

    Page de rapport avec l’espace de travail du nouveau visuel personnalisé Bullet Chart.

  4. Sélectionnez la table [Dates] dans le volet Champs et développez les champs pour sélectionner la colonne [[YYYY-QQ]] dans la table Dates, et faites-la glisser dans la section [Catégorie].

  5. Sélectionnez la table [Dates] dans le volet Champs et développez les champs pour sélectionner la mesure [MRR -- Contracts] dans la table Quotes, et faites-la glisser dans la section [Valeur].

  6. Sélectionnez la mesure [Potential MRR] dans la table [Quotes] et faites-la glisser dans la section [Cible].

    Notes

    Vous pouvez également utiliser la barre de recherche du volet Champs pour entrer le nom d’une colonne ou d’une mesure afin de limiter rapidement les choix dans le volet Champs.

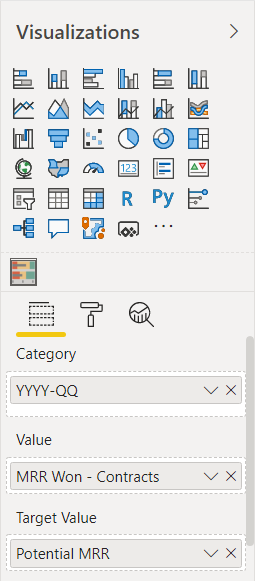

    Capture d’écran de la mesure Potential MRR de la table Quotes.

Tâche 13 : Mettre en forme le visuel personnalisé Bullet Chart

Dans cette tâche, vous mettez à jour les propriétés de mise en forme/rouleau de peinture du visuel personnalisé Bullet Chart pour changer l’affichage du visuel.

  1. Sélectionnez l’[icône de mise en forme/rouleau de peinture] et développez les propriétés [Valeurs de données].

    Icône de mise en forme/rouleau de peinture montrant les propriétés Valeurs de données du visuel personnalisé Bullet Chart.

  2. Remplacez [% satisfaisant] par [60].

  3. Remplacez [% bon] par [65].

    % satisfaisant défini sur 60 et % bon sur 65.

  4. Développez les [propriétés Axe] et définissez-les sur [Désactivé].

    Bouton bascule des propriétés Axe défini sur Désactivé

  5. Développez les [propriétés Titre] et remplacez la [Couleur de police] du titre par [Noir]. Cela rend le titre plus visible.

    Propriétés Titre du menu de mise en forme/rouleau de peinture avec la police définie sur noir.

  6. Sélectionnez la [valeur d’année égale à 2017] sur le visuel [Segment] pour voir le visuel personnalisé Bullet Chart changer et prendre vie !

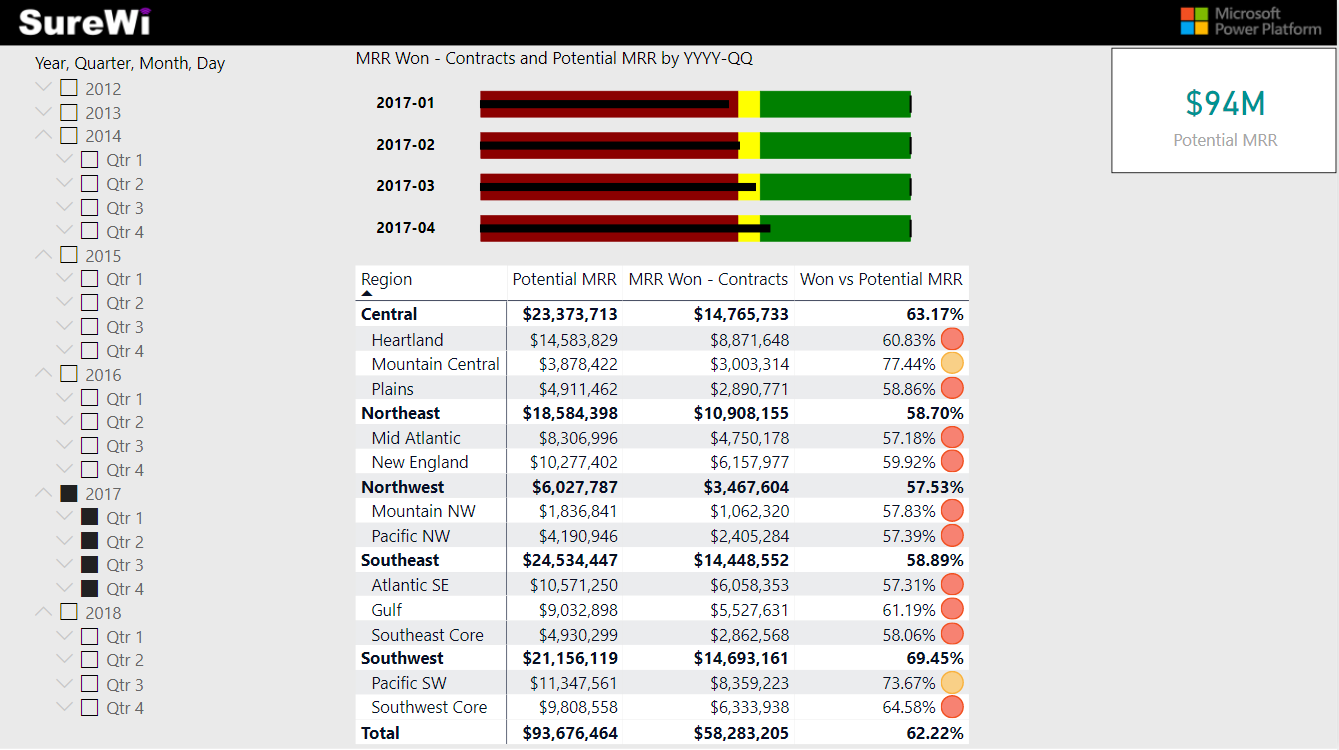

    Page de rapport avec le segment année 2017 sélectionné.

    Notes

    Le visuel personnalisé Bullet Chart est excellent pour montrer les progrès réalisés pour atteindre les objectifs.

Tâche 14 : Changer le tri du visuel personnalisé Bullet Chart

Dans cette tâche, vous changez le visuel personnalisé Bullet Chart pour trier les données par ordre croissant selon la valeur [YYYY-QQ].

  1. Cliquez sur le [menu de points de suspension] dans le visuel personnalisé Bullet Chart.

    Zoom du visuel personnalisé Bullet Chart avec le menu de points de suspension.

  2. Sélectionnez [Trier par] et choisissez la valeur de colonne [YYYY-QQ][.]

  3. Recliquez sur le [menu de points de suspension] dans le visuel personnalisé Bullet Chart.

Sélectionnez maintenant l’option [Tri croissant].

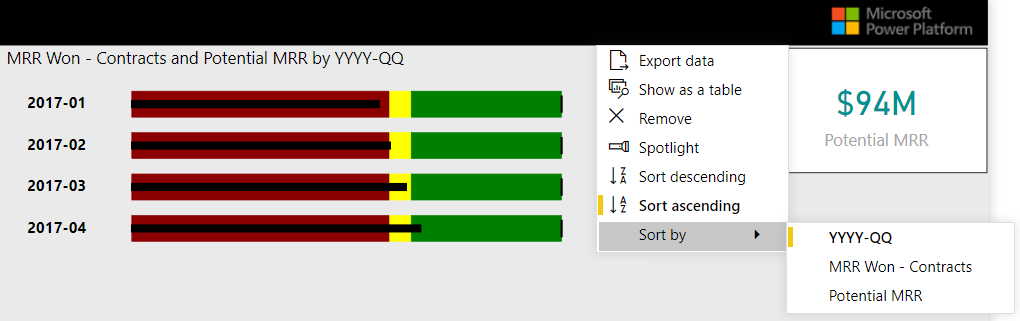

Visuel personnalisé Bullet Chart avec le menu Trier par affiché avec le champ YYYY-QQ et Tri croissant sélectionnés.

Notes

Quand vous changer l’ordre de tri d’un visuel en utilisant le menu de points de suspension, vous devez d’abord choisir la colonne ou la mesure à trier. Vous devez ensuite choisir le tri décroissant ou croissant. Les sélections finales de l’option Trier par sont indiquées par la barre verticale jaune.

Exercice 5 : Ajouter une mise en forme conditionnelle au visuel de matrice (icône)

Dans cet exercice, vous appliquez une mise en forme conditionnelle à un visuel de matrice.

Tâche 1 : Appliquer une mise en forme conditionnelle au visuel de matrice

Dans cette tâche, vous appliquez une mise en forme conditionnelle au visuel de matrice.

  1. Sélectionnez le [visuel de matrice] pour l’activer.

  2. Sélectionnez l’icône [Champs] dans le volet Visualisations.

  3. Dans la section [Valeurs], sélectionnez la [liste déroulante de la [mesure Won vs Potential MRR]].

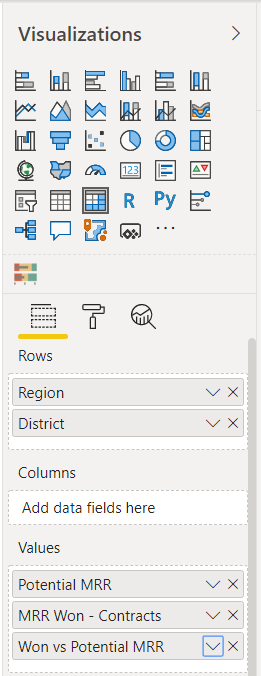

    Icône Champs sélectionnée pour montrer le menu déroulant de la section Valeurs pour la mesure Won vs Potential MRR.

  4. Dans le menu, sélectionnez [Mise en forme conditionnelle] > [Icônes].

    Menus Mise en forme conditionnelle et Icônes

  5. Choisissez l’option [Icônes].

  6. Dans la fenêtre Icônes -- Won vs Potential MRR, remplacez la [Disposition de l’icône] par [Droite des données].

  7. Changez ensuite le [Style d’icône] en cercles pleins.

    Fenêtre Icônes - Won vs Potential MRR avec la disposition d’icône définie sur Droite des données et le style défini sur les icônes en cercle plein rouge, jaune et vert.

  8. Entrez les règles : [est supérieure ou égale à 0 Nombre] et [est inférieure ou égale à 0,7 Nombre].

  9. Entrez les règles : [est supérieure ou égale à 0,7 Nombre] et [est inférieure ou égale à 0,8 Nombre].

  10. Entrez les règles : [est supérieure ou égale à 0,8 Nombre] et [est inférieure ou égale à 1 Nombre].

  11. Appuyez sur [OK]

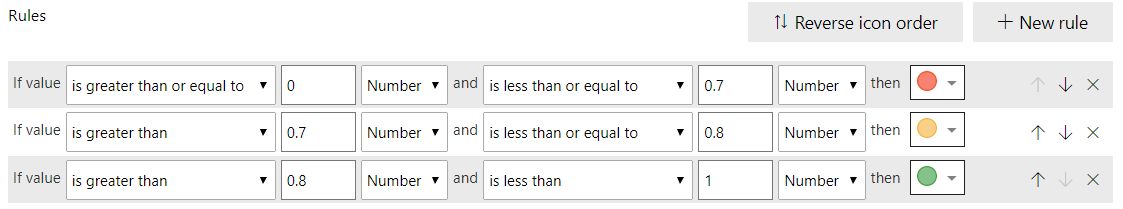

    Fenêtre Icônes - Won vs Potential MRR avec des paramètres de règles

Résumé

Dans cet exercice, vous avez commencé avec un fichier Power BI Desktop existant qui contenait un modèle de données partiellement construit, un arrière-plan et un thème. Vous avez complété le modèle de données en créant des relations plusieurs-à-un entre la table de données Quotes et les tables de choix Customers, Dates et Offices. Ensuite, vous avez créé des mesures dans la table Quotes pour pouvoir créer une page de rapport avec des visuels de carte, segment, matrice et le visuel personnalisé Bullet Chart. Vous avez appliqué une mise en forme conditionnelle au visuel de matrice en utilisant les menus Icônes et Règles pour montrer les progrès par rapport à l’objectif de chiffre d’affaires de chaque District avec la dimension Region de la table Offices.

Page de rapport finale avec les visuels de carte, segment, matrice et le visuel personnalisé Bullet Chart.

Mappage de référence pour Power BI

Concept Power BI Desktop Power Pivot dans Excel
Extension de fichier PBIX XLSX
Modifier les requêtes dans Power Query Accueil > Transformer les données Requêtes et connexion > Données > Clic droit > Modifier
Transformations Power Query Identique Identique
Fermer l’éditeur Power Query Accueil > Appliquer et fermer Accueil > Fermer et charger dans > Connexion uniquement, Charger dans le modèle de données
Voir les données de la table de modèle de données Navigation dans les données Power Pivot > Gérer > Vue de données
Voir le diagramme de la table de modèle de données Navigation dans le modèle Power Pivot > Gérer > Vue de diagramme
Créer des mesures Nouvelle mesure... Power Pivot > Mesures > Nouvelle mesure…
Créer un tableau croisé dynamique Volet Visualisations > Matrice Insérer > Tableau croisé dynamique > Utiliser le modèle de données de ce classeur
Appliquer une mise en forme conditionnelle Clic droit > Mise en forme conditionnelle Accueil > Mise en forme conditionnelle
Créer des visuels personnalisés Volet Visualisations > Menu points de suspension > Obtenir plus de visuels Non disponible dans Excel
