Résolution des problèmes de file d’attente d’envoi de journaux dans un groupe de disponibilité Always On

Article
03/29/2023

Cet article fournit des solutions aux problèmes liés à la mise en file d’attente des envois de journaux.

Qu’est-ce que la file d’attente d’envoi de journaux ?

Les modifications apportées à une base de données de groupe de disponibilité sur le réplica principal (par INSERTexemple, , UPDATEet DELETE) sont écrites dans le journal des transactions et envoyées aux réplicas secondaires du groupe de disponibilité. La file d’attente d’envoi de journaux définit le nombre d’enregistrements de journal dans les fichiers journaux de la base de données primaire qui n’ont pas été envoyés aux réplicas secondaires.

Symptômes et effet de la mise en file d’attente des envois de journaux

La file d’attente d’envoi de journaux stocke toutes les données vulnérables

Si le réplica principal est perdu en cas de sinistre soudain et que vous basculez vers le réplica secondaire où ces modifications n’ont pas encore été apportées, ces modifications n’apparaîtront pas dans la nouvelle copie principale réplica de la base de données. Cela exclut toutes les modifications stockées lors de l’exécution de sauvegardes complètes de la base de données et des journaux.

L’augmentation de la file d’attente d’envoi du journal entraîne une croissance croissante du fichier journal des transactions

Pour une base de données définie dans un groupe de disponibilité, Microsoft SQL Server doit conserver au réplica principal toutes les transactions du journal des transactions qui n’ont pas encore été remises aux réplicas secondaires. La file d’attente d’envoi de journaux représente la quantité de modifications enregistrées au niveau du réplica principal qui ne peuvent pas être tronquées pendant les événements de troncation de journal normaux (par exemple, lors d’une sauvegarde du journal de base de données). Une file d’attente d’envoi de journaux volumineuse et croissante peut épuiser l’espace libre sur le lecteur qui héberge le fichier journal de base de données ou dépasser la taille maximale configurée du fichier journal des transactions. Pour plus d’informations, consultez Erreur 9002 lorsque le journal des transactions est volumineux.

Diverses fonctionnalités de diagnostic signalent la mise en file d’attente des journaux d’envoi des groupes de disponibilité

Le tableau de bord Always On dans le SQL Server Management Studio signale la mise en file d’attente des envois de journaux. Il peut signaler que le groupe de disponibilité n’est pas sain.

Guide pratique pour case activée pour la mise en file d’attente des envois de journaux

La file d’attente d’envoi de journaux est une mesure par base de données. Vous pouvez case activée cette valeur en utilisant le tableau de bord Always On sur le réplica principal ou en utilisant la vue de gestion dynamique (DMV) sys.dm_hadr_database_replica_states sur le réplica principal ou secondaire. Analyseur de performances compteurs sont utilisés pour case activée pour la mise en file d’attente des envois de journaux sur le réplica secondaire.

Les sections suivantes fournissent des méthodes pour surveiller activement la file d’attente d’envoi du journal de votre base de données de groupe de disponibilité.

Sys.dm_hadr_database_replica_state de requête

La sys.dm_hadr_database_replica_states DMV signale une ligne pour chaque base de données de groupe de disponibilité. L’une des colonnes de ce rapport est log_send_queue_size. Cette valeur correspond à la taille de la file d’attente d’envoi du journal en kilo-octets (Ko). Vous pouvez configurer une requête telle que la requête suivante pour surveiller toute tendance dans la taille de la file d’attente d’envoi du journal. La requête est exécutée sur le réplica principal. Il utilise le is_local=0 prédicat pour signaler les données de l’réplica secondaire, où log_send_queue_size et log_send_rate sont pertinents.

WHILE 1=1
BEGIN
  SELECT drcs.database_name, ars.role_desc, drs.log_send_queue_size, drs.log_send_rate,
ars.recovery_health_desc, ars.connected_state_desc, ars.operational_state_desc, ars.synchronization_health_desc, *
  FROM sys.dm_hadr_availability_replica_states ars JOIN sys.dm_hadr_database_replica_cluster_states drcs ON ars.replica_id=drcs.replica_id
  JOIN sys.dm_hadr_database_replica_states drs ON drcs.group_database_id=drs.group_database_id
  WHERE ars.role_desc='SECONDARY' AND drs.is_local=0
  waitfor delay '00:00:30'
END

Voici à quoi ressemble la sortie.

Passer en revue la file d’attente d’envoi du journal dans Always On tableau de bord

Pour passer en revue la file d’attente d’envoi du journal, procédez comme suit :

Ouvrez le tableau de bord Always On dans SQL Server Management Studio (SSMS) en cliquant avec le bouton droit sur un groupe de disponibilité dans SSMS Explorateur d'objets.
Sélectionnez Afficher le tableau de bord.

Les bases de données du groupe de disponibilité sont répertoriées en dernier, et certaines données sont signalées sur les bases de données. Bien que la taille de la file d’attente d’envoi des journaux (Ko) et le taux d’envoi du journal (Ko/s) ne soient pas répertoriés par défaut, vous pouvez les ajouter à cette vue, comme illustré dans la capture d’écran de l’étape suivante.
Pour ajouter ces colonnes, cliquez avec le bouton droit sur l’en-tête de colonne de base de données du groupe de disponibilité, puis sélectionnez dans la liste des colonnes disponibles.
Pour Ajouter une taille de file d’attente d’envoi de journal, cliquez avec le bouton droit sur l’en-tête qui s’affiche en rouge dans la capture d’écran suivante.

Par défaut, le tableau de bord Always On actualise automatiquement ces données toutes les 60 secondes.

Passez en revue la file d’attente d’envoi des journaux dans Analyseur de performances

La file d’attente d’envoi de journaux est spécifique à chaque base de données réplica secondaire. Par conséquent, pour passer en revue la file d’attente d’envoi de journaux d’une base de données de groupe de disponibilité, procédez comme suit :

Ouvrez Analyseur de performances sur le réplica secondaire.
Sélectionnez le bouton Ajouter (compteur).
Sous Compteurs disponibles, sélectionnez les compteurs SQLServer :Réplica de base de données et File d’attente d’envoi de journaux .
Dans la zone de liste Instance, sélectionnez la base de données de groupe de disponibilité que vous souhaitez case activée pour la mise en file d’attente des envois de journaux.
Sélectionnez Ajouter et OK.

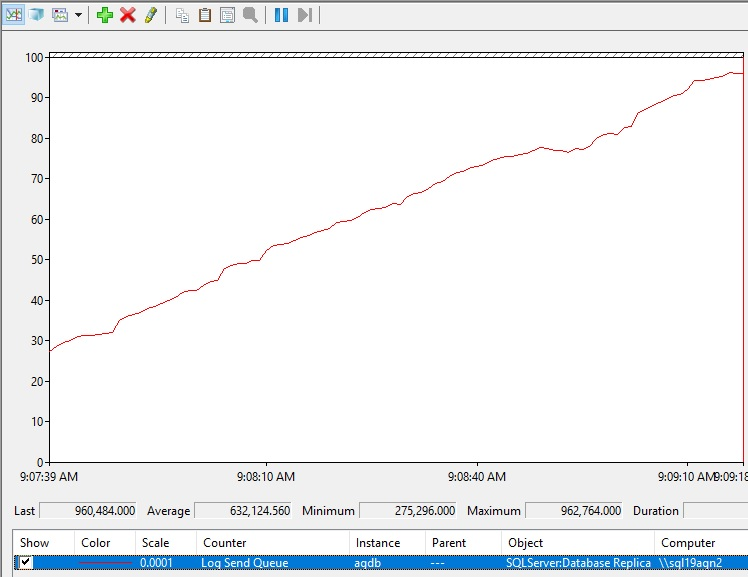

Voici à quoi peut ressembler l’augmentation de la file d’attente des envois de journaux.

Interprétation des valeurs de mise en file d’attente d’envoi du journal

Cette section explique comment interpréter les valeurs de la taille de la file d’attente d’envoi du journal.

Quand la file d’attente d’envoi du journal est-elle incorrecte ? Combien de file d’attente d’envoi de journaux doit-on tolérer ?

Vous pouvez supposer que si la file d’attente d’envoi de journaux indique la valeur 0, cela signifie qu’aucune file d’attente d’envoi de journal ne se produit au moment de ce rapport. Toutefois, lorsque votre environnement de production est occupé, vous devez vous attendre à observer que la file d’attente d’envoi de journaux signale fréquemment une valeur différente de zéro, même dans un environnement AlwaysOn sain. Pendant la production classique, vous devez vous attendre à ce que cette valeur fluctue entre 0 et une valeur différente de zéro.

Si vous observez une augmentation de la file d’attente des envois de journaux au fil du temps, un examen approfondi est justifié. Cette activité supplémentaire indique que quelque chose a changé. Si vous observez une croissance soudaine de la file d’attente d’envoi de journaux, les mesures suivantes sont utiles pour résoudre les problèmes :

Taux d’envoi des journaux (Ko/s) (tableau de bord AlwaysOn)
sys.dm_hadr_database_replica_states (DMV)
Réplica de base de données ::Transactions mises en miroir/s (Analyseur de performances)

Obtenir les taux de référence pour le taux d’envoi des journaux et les transactions mises en miroir/s

Pendant des performances AlwaysOn saines, surveillez le taux d’envoi des journaux et les valeurs de transactions/s mises en miroir pour vos bases de données de groupe de disponibilité occupées. À quoi ressemblent-ils pendant les heures d’ouverture généralement occupées ? À quoi ressemblent-ils pendant les périodes de maintenance, lorsque des transactions volumineuses entraînent un débit de transaction plus élevé sur le système ? Vous pouvez comparer ces valeurs lorsque vous observez la croissance de la file d’attente d’envoi de journaux pour déterminer ce qui a changé. La charge de travail peut être supérieure à la normale. Si le taux d’envoi des journaux est inférieur à la normale, un examen approfondi peut être nécessaire pour déterminer pourquoi.

Les volumes de charge de travail sont importants

Lorsque vous avez des charges de travail volumineuses (par exemple, une UPDATE instruction sur 1 million de lignes, une reconstruction d’index sur une table de 1 téraoctet ou même un lot ETL qui insère des millions de lignes), vous devez vous attendre à voir une croissance de la file d’attente d’envoi de journaux, immédiatement ou au fil du temps. Cela est attendu lorsqu’un grand nombre de modifications sont apportées soudainement dans la base de données du groupe de disponibilité.

Guide pratique pour diagnostiquer la mise en file d’attente des envois de journaux

Après avoir identifié la file d’attente d’envoi de journaux pour une base de données de groupe de disponibilité spécifique, vous devez case activée pour plusieurs causes racines possibles du problème, comme indiqué dans les sections suivantes.

Importante

Pour obtenir une sortie de type d’attente significative, case activée pour une augmentation de la file d’attente d’envoi de journaux à l’aide de l’une des méthodes décrites dans les sections précédentes lorsque vous surveillez les conditions suivantes.

Le système est trop occupé

Vérifiez si la charge de travail sur le réplica principal surcharge les processeurs du système. Si vous constatez une augmentation de la file d’attente d’envoi de journaux, interrogez la sys.dm_os_schedulers DMV et surveillez high runnable_tasks_count. Ce nombre indique les tâches en attente qui s’exécutaient à ce moment-là.

SELECT scheduler_address, scheduler_id, cpu_id, status, current_tasks_count, runnable_tasks_count, current_workers_count, active_workers_count
FROM sys.dm_os_schedulers

Le tableau suivant est un exemple de résultats. Une augmentation de la runnable_tasks_count valeur indique qu’un grand nombre de tâches attendent du temps processeur.

scheduler_address	scheduler_id	cpu_id	status	current_tasks_count	runnable_tasks_count	current_workers_count	active_workers_count
0x000002778D 200040	0	0	VISIBLE HORS CONNEXION	1	0	2	1
0x000002778D 220040	1	1	VISIBLE EN LIGNE	108	12	115	107
0x000002778D 240040	2	2	VISIBLE EN LIGNE	113	2	123	113
0x000002778D 260040	3	3	VISIBLE EN LIGNE	105	11	116	105
0x000002778D 480040	4	4	VISIBLE EN LIGNE	108	15	117	108
0x000002778D 4A0040	5	5	VISIBLE EN LIGNE	100	25	110	99
0x000002778D 4C0040	6	6	VISIBLE EN LIGNE	105	23	113	105
0x000002778D 4E0040	7	7	VISIBLE	109	25	116	109
0x000002778D 700040	8	8	VISIBLE EN LIGNE	98	10	112	98
0x000002778D 720040	9	9	VISIBLE EN LIGNE	114	1	130	114
0x000002778D 740040	10	10	VISIBLE EN LIGNE	110	25	120	110
0x000002778D 760040	11	11	VISIBLE EN LIGNE	83	8	93	83
0x000002778D A00040	12	12	VISIBLE EN LIGNE	104	4	117	104
0x000002778D A20040	13	13	VISIBLE EN LIGNE	108	32	118	108
0x000002778D A40040	14	14	VISIBLE EN LIGNE	102	12	113	102
0x000002778D A60040	15	15	VISIBLE EN LIGNE	104	16	116	103

Solution : si vous détectez un niveau élevé runnable_task_count, réduisez la charge de travail sur le système ou augmentez le nombre de processeurs disponibles pour le système.

Latence réseau

Cette condition est particulièrement courante si le réplica secondaire est physiquement distant du réplica principal. Les groupes de disponibilité multisite permettent aux clients de déployer des copies de données métier sur plusieurs sites à des fins de récupération d’urgence et de création de rapports. Cela rend les modifications quasi-en temps réel disponibles pour les copies des données de production dans des emplacements distants.

Si un réplica secondaire est hébergé loin de la réplica principale, la mise en file d’attente des envois de journaux peut être due à la latence du réseau et à l’impossibilité d’envoyer des modifications à la base de données secondaire distante aussi rapidement qu’elles sont produites dans la base de données réplica primaire.

Importante

SQL Server utilise une seule connexion pour synchroniser les modifications du réplica principal vers les réplicas secondaires. Par conséquent, si un réplica secondaire est distant, la largeur du canal n’affecte pas la quantité de données que SQL Server pouvez envoyer. Au lieu de cela, cette quantité dépend davantage de la latence du réseau dans le canal (vitesse de connexion).

Tester la latence du réseau

Vérifier si les paramètres de contrôle de flux contribuent à la latence du réseau

Les groupes de disponibilité Microsoft SQL Server utilisent des portes de contrôle de flux pour éviter une consommation excessive des ressources réseau, de la mémoire et d’autres ressources sur tous les réplicas de disponibilité. Ces portes de contrôle de flux n’affectent pas l’état d’intégrité de synchronisation des réplicas de disponibilité. Toutefois, elles peuvent affecter les performances globales de vos bases de données de disponibilité, y compris le RPO.

Les versions ultérieures de SQL Server modifient les seuils au niveau desquels le contrôle de flux est entré. Cela peut aider à atténuer l’effet du contrôle de flux sur les symptômes tels que la mise en file d’attente des envois de journaux. Pour plus d’informations sur le contrôle de flux et l’historique des modifications apportées aux seuils de contrôle de flux, consultez Portes de contrôle de flux.

Vous pouvez surveiller le contrôle de flux à l’aide de Analyseur de performances pour capturer des données sur le réplica principal. Pour surveiller le contrôle de flux de base de données, ajoutez les compteurs SQLServer :Database Replica , puis sélectionnez les compteurs Retard du contrôle de flux de base de données et Contrôles de flux de base de données/s . Dans la boîte de dialogue Instance, sélectionnez la base de données de groupe de disponibilité que vous souhaitez case activée pour le contrôle de flux de base de données. Pour détecter et surveiller la disponibilité réplica contrôle de flux, ajoutez SQLServer :Compteurs de réplica de disponibilité, puis sélectionnez les compteurs Temps de contrôle de flux (ms/s) et Contrôle de flux/s.
Vérifier si la congestion du redémarrage de Windows contribue à la latence du réseau

Les problèmes de performances réseau qui provoquent la mise en file d’attente des envois de journaux peuvent être déclenchés en définissant le paramètre TCP Congestion Windows Restart surTrue. Il s’agissait du paramètre par défaut dans Windows Server 2016. Assurez-vous que congestion Window Restart est défini sur False sur les serveurs Windows qui hébergent les réplicas de groupe de disponibilité sur lesquels la file d’attente d’envoi de journaux est observée.

PS C:\WINDOWS\system32> Get-NetTCPSetting | Select SettingName, CwndRestart

Pour plus d’informations sur la façon de définir la propriété Tcp Congestion Windows Restart sur False, consultez Set-NetTCPSetting (NetTCPIP) .

Consultez également Surveiller les performances des groupes de disponibilité Always On pour plus d’informations sur le processus de synchronisation. Cet article vous montre également comment calculer certaines des métriques clés et fournit des liens vers certains scénarios courants de résolution des problèmes de performances.

Utiliser ping pour obtenir un exemple de latence

Sur une ligne de commande sur node1 (réplica principal), ping node2 (réplica secondaire) :

C:\Users\customer>ping node2
Pinging node2.customer.corp.company.com [<ip address>] with 32 bytes of data:
Reply from 2001:4898:4018:3005:25f3:d931:2507:e353: time=94ms
Reply from 2001:4898:4018:3005:25f3:d931:2507:e353: time=97ms
Reply from 2001:4898:4018:3005:25f3:d931:2507:e353: time=94ms
Reply from 2001:4898:4018:3005:25f3:d931:2507:e353: time=119ms

Ping statistics for 2<ip address>:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 94ms, Maximum = 119ms, Average = 101ms

Tester le débit réseau du réseau principal vers le réseau secondaire à l’aide d’un outil indépendant

Utilisez un outil tel que NTttcp pour détecter indépendamment le débit réseau entre les réplicas principaux et secondaires à l’aide d’une seule connexion. La latence réseau est une cause courante de la mise en file d’attente des envois de journaux. Les étapes suivantes montrent comment utiliser un outil indépendant tel que NTttcp pour mesurer le débit réseau.

Importante

SQL Server envoie les modifications de l’réplica primaire à l’réplica secondaire à l’aide d’une seule connexion. Dans la section suivante, nous configurons et exécutons NTttcp pour utiliser une seule connexion (de la même manière que SQL Server) pour comparer le débit avec précision.

Vous pouvez télécharger NTttcp à partir de Github - microsoft/ntttcp.

Pour exécuter NTttcp, procédez comme suit :
1. Téléchargez et copiez l’outil sur les serveurs principaux et secondaires SQL Server.
2. Sur le serveur réplica secondaire, ouvrez une fenêtre d’invite de commandes avec élévation de privilèges, remplacez le répertoire par le dossier de l’outil NTttcp, puis exécutez la commande suivante :

  ntttcp.exe -r -m 1,0,<secondaryipaddress>-a 16 -t 60

  Remarque

  Dans cette commande, <secondaryipaddress> est un espace réservé pour l’adresse IP réelle du serveur réplica secondaire.
3. Sur le serveur réplica principal, ouvrez une fenêtre d’invite de commandes avec élévation de privilèges, remplacez le répertoire par le dossier de l’outil NTttcp, puis exécutez la commande suivante en spécifiant à nouveau l’adresse IP réelle du serveur réplica secondaire :

  ntttcp.exe -s -m 1,0,<secondaryipaddress>-a 16 -t 60

  Les captures d’écran suivantes montrent NTttcp en cours d’exécution sur les réplicas secondaires et principaux. En raison de la latence du réseau, l’outil ne peut envoyer que 739 Ko/s de données. C’est ce que vous pouvez attendre SQL Server pour pouvoir envoyer.

  NTttcp sur le réplica secondaire

  NTttcp sur le réplica principal

Examiner les compteurs de Analyseur de performances

Vérifiez ce que NTttcp signale. Une transaction volumineuse est exécutée dans SQL Server sur le réplica principal. Après avoir démarré Analyseur de performances sur le réplica principal, ajoutez le compteur Interface réseau ::Octets envoyés/s. Ce compteur confirme que le réplica principal peut envoyer environ 777 Ko/s de données. Cela est similaire à la valeur de 739 Ko/s signalée par le test NTttcp.

Il est également utile de comparer la valeur SQL Server ::D atabases ::Log Bytes Flushed/s sur le réplica principal à SQL Server ::D atabase Replica ::Log Bytes Received/sec pour la même base de données sur le réplica secondaire. En moyenne, nous observons environ 20 Mo/s de modifications créées dans la base de données « agdb ». Toutefois, le réplica secondaire ne reçoit, en moyenne, que 5,4 Mo de modifications. Cela entraîne la mise en file d’attente des envois de journaux sur le réplica principal des modifications en attente dans le journal des transactions de base de données qui n’ont pas encore été envoyées à l’réplica secondaire.

Octets du journal du réplica principal vidés/s pour la base de données « agdb »

Octets journaux de réplica secondaires reçus/s pour la base de données agdb
