Scénario : modifier votre conception à l'aide de la visualisation et de la modélisation

Assurez-vous que votre système logiciel répond aux besoins des utilisateurs à l’aide des outils de visualisation et de modélisation dans Visual Studio. Utilisez les outils que sont les cartes de code, les diagrammes de dépendances et les diagrammes de classes pour :

Pour connaître les versions de Visual Studio qui prennent en charge chaque outil, consultez Version support for architecture and modeling tools.

  • Clarifier les besoins des utilisateurs et les processus d’entreprise.

  • Visualiser et explorer le code existant.

  • Décrire les modifications apportées à un système existant.

  • Vérifier que le système satisfait à ses spécifications.

  • Maintenir la cohérence du code avec la conception.

Cette procédure pas à pas :

  • décrit ce que ces outils peuvent apporter à votre projet de logiciel ;

  • montre comment utiliser ces outils, quelle que soit votre approche du développement, à l’aide d’un exemple de scénario.

Pour en savoir plus sur ces outils et les scénarios qu’ils prennent en charge, consultez :

Présentation du scénario

Ce scénario décrit certaines étapes des cycles de vie du développement de logiciels dans deux entreprises fictives : Dinner Now et Lucerne Publishing. Dinner Now propose un service web de livraison de repas à Seattle. Les clients peuvent commander des repas et les payer sur le site web Dinner Now. Les commandes sont alors envoyées au restaurant local chargé de les livrer. Lucerne Publishing, une société implantée à New York, exerce plusieurs activités liées ou non au web. Par exemple, elle exploite un site web sur lequel les clients peuvent publier leurs avis sur des restaurants.

Lucerne a récemment acquis Dinner Now et veut apporter les modifications suivantes :

  • Intégrer ses sites web en ajoutant la possibilité de publier des avis sur les restaurants sur Dinner Now.

  • Remplacer le système de paiement de Dinner Now par celui de Lucerne.

  • Développer les services Dinner Now dans toute la région.

Dinner Now utilise SCRUM et eXtreme Programming, des outils qui offrent une couverture de test très élevée et comportent très peu de code non pris en charge. Dinner Now réduit les risques en créant des versions légères mais fonctionnelles d’un système, puis en ajoutant progressivement des fonctionnalités. Elle développe le code sur des itérations courtes et fréquentes. Cela lui permet d’intégrer les modifications en toute confiance, de refactoriser fréquemment le code et d’éviter un lourd travail de conception en amont.

Lucerne tient à jour une collection bien plus importante et complexe de systèmes, certains d’entre eux datant de plus de 40 ans. La société fait preuve d’une grande prudence pour apporter des modifications en raison de la complexité et de la portée du code hérité. Elle suit un processus de développement plus rigoureux, préférant concevoir des solutions détaillées, et documenter la conception et les modifications effectuées pendant le développement.

Les deux équipes utilisent des diagrammes de modélisation dans Visual Studio pour développer des systèmes qui répondent mieux aux besoins des utilisateurs. Elles utilisent Team Foundation Server en parallèle d’autres outils pour planifier, organiser et gérer leur travail.

Pour plus d’informations sur Team Foundation Server, consultez :

Rôles de l’architecture et des diagrammes de modélisation dans le développement de logiciels

Le tableau suivant décrit les rôles que ces outils peuvent jouer pendant diverses étapes du cycle de développement logiciel :

Outil/Rôle Modélisation des besoins des utilisateurs Modélisation des processus d’entreprise Architecture et conception du système Visualisation et exploration du code Vérification
Diagramme de langage spécifique à un domaine (DSL) Oui Oui Oui
Diagramme de dépendances, validation de couche Oui Oui Oui
Carte de code Oui Oui Oui
Concepteur de classes (basé sur le code) Oui

Pour dessiner des diagrammes de dépendances, vous devez créer un projet de modélisation dans le cadre d’une solution existante ou nouvelle. Ces diagrammes doivent être créés dans le projet de modélisation. Les éléments des diagrammes de dépendances se trouvent dans le projet de modélisation, mais ils ne sont pas stockés dans le modèle commun. Les cartes de code et les diagrammes de classes .NET créés à partir du code sont externes au projet de modélisation.

Consultez l'article :

Notes

Le composant Transformation de modèle de texte est automatiquement installé dans le cadre de la charge de travail Développement d’extensions Visual Studio. Vous pouvez aussi l’installer à partir de l’onglet Composants individuels de Visual Studio Installer, sous la catégorie SDK, bibliothèques et frameworks. Installez le composant Modeling SDK à partir de l’onglet Composants individuels.

Les deux équipes utilisent aussi la validation de dépendances pour vérifier que le code en cours de développement reste cohérent par rapport à la conception. Consultez l'article :

Notes

Certaines versions de Visual Studio prennent en charge la validation de dépendances et les versions en lecture seule des cartes de code à des fins de visualisation et de modélisation. Pour savoir quelles éditions de Visual Studio prennent en charge cette fonctionnalité, consultez Prise en charge des outils d’architecture et de modélisation en fonction des éditions.

Comprendre et communiquer les informations sur le système

Il n’y a pas d’ordre impératif pour l’utilisation des diagrammes de modélisation Visual Studio. Vous pouvez donc les utiliser comme vous le voulez, en fonction de vos besoins ou de votre approche. En règle générale, les équipes revoient leurs modèles de façon répétée et fréquente au cours d’un projet. Chaque diagramme possède ses propres atouts pour vous aider à comprendre, décrire et communiquer différents aspects du système en cours de développement.

Les sociétés Dinner Now et Lucerne communiquent entre elles et avec les parties prenantes des projets en utilisant des diagrammes comme langage commun. Par exemple, Dinner Now utilise des diagrammes pour effectuer ces tâches :

  • visualiser le code existant ;

  • communiquer avec Lucerne sur les récits utilisateur nouveaux ou mis à jour ;

  • identifier les modifications requises pour prendre en charge des récits utilisateur nouveaux ou mis à jour.

Lucerne utilise des diagrammes pour effectuer ces tâches :

  • découvrir le processus d’entreprise de Dinner Now ;

  • comprendre la conception du système ;

  • communiquer avec Dinner Now sur les besoins nouveaux ou mis à jour des utilisateurs ;

  • documenter les mises à jour du système.

Les diagrammes sont intégrés à Team Foundation Server pour que les équipes puissent planifier, gérer et suivre leur travail plus facilement. Par exemple, les équipes utilisent des modèles pour identifier des cas de test et des tâches de développement, et pour estimer leur travail. Lucerne lie les éléments de travail Team Foundation Server aux éléments de modèle, ce qui permet aux équipes de surveiller la progression du travail et de s’assurer que le système répond aux besoins des utilisateurs. Par exemple, la liaison de cas d’usage à des éléments de travail de cas de test permet de savoir que les cas d’usage sont remplis quand tous les tests sont réussis.

Avant d’archiver leurs modifications, les équipes valident le code par rapport aux tests et à la conception en exécutant des builds qui incluent une validation des dépendances et des tests automatisés. Ainsi, le code mis à jour n’entre pas en conflit avec la conception et ne nuit pas aux fonctionnalités qui étaient opérationnelles auparavant.

Identifier les modifications apportées au système existant

Dinner Now doit estimer le coût de réalisation pour remplir le nouveau besoin. Ce coût dépend en partie des répercussions de cette modification sur les autres parties du système. Pour mieux déterminer ce coût, l’un des développeurs de Dinner Now crée ces cartes et diagrammes à partir du code existant :

Carte ou diagramme Présentations
Carte de code

Consultez l'article :

- Mapper les dépendances dans vos solutions
- Parcourir et réorganiser des cartes de code
- Personnaliser des cartes de code en modifiant les fichiers DGML
Dépendances et autres relations dans le code.

Par exemple, Dinner Now peut commencer par examiner les cartes de code des assemblys pour avoir une vue d’ensemble des assemblys et de leurs dépendances. La société peut explorer les cartes pour examiner les espaces de noms et les classes figurant dans ces assemblys.

Dinner Now peut également créer des cartes pour examiner certaines zones et d’autres types de relations dans le code. Elle utilise l’Explorateur de solutions pour rechercher et sélectionner les zones et les relations qui l’intéressent.
Diagramme de classes basé sur le code

Consultez Guide pratique pour ajouter des diagrammes de classes aux projets (Concepteur de classes).
Classes existantes dans le code

Par exemple, le développeur crée une carte de code. Il ajuste la portée pour se concentrer sur les zones concernées par le nouveau scénario. Ces zones sont sélectionnées et mises en surbrillance sur la carte :

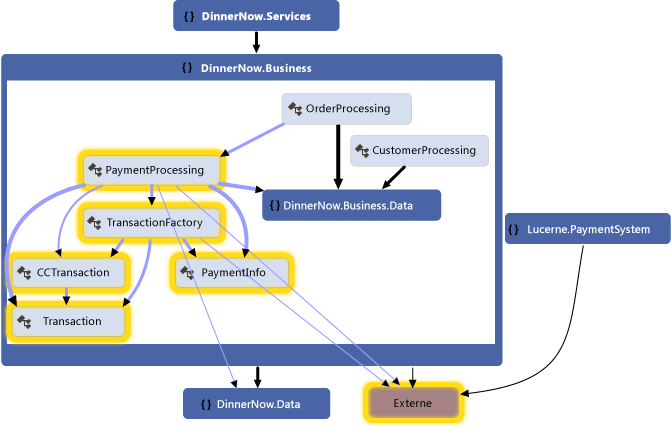

Namespace Dependency Graph

Carte de code des espaces de noms

Le développeur développe les espaces de noms sélectionnés pour en voir les classes, les méthodes et les relations :

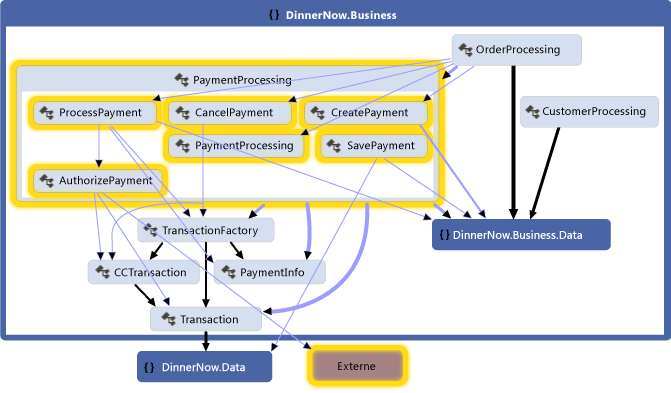

Expanded namespace dependency graph

Carte de code des espaces de noms développée avec les liens entre les groupes

Le développeur examine le code pour trouver les classes et méthodes affectées. Pour voir les effets de chaque modification apportée, régénérez les cartes de code après chaque modification. Consultez Visualiser du code.

Pour décrire les modifications apportées à d’autres parties du système, notamment les composants ou les interactions, l’équipe peut dessiner ces éléments sur des tableaux blancs. Elle peut également dessiner les diagrammes suivants dans Visual Studio pour que les détails puissent être capturés, gérés et compris par les deux équipes :

Diagrammes Éléments décrits
Diagramme de classes basé sur le code

Consultez Guide pratique pour ajouter des diagrammes de classes aux projets (Concepteur de classes).
Classes existantes dans le code.

Maintenir la cohérence du code par rapport à la conception

Dinner Now doit s’assurer que le code mis à jour demeure cohérent avec la conception. Pour cela, elle crée des diagrammes de dépendances qui décrivent les couches de fonctionnalité du système, spécifient les dépendances autorisées entre elles et associent des artefacts de solution à ces couches.

Diagramme Éléments décrits
Diagramme de dépendances

Consultez l'article :

- Créer des diagrammes de dépendance à partir de votre code
- Diagrammes de dépendances : référence
- Diagrammes de dépendance : instructions
- Valider du code avec des diagrammes de dépendances
Architecture logique du code.

Un diagramme de dépendances organise et mappe les artefacts d’une solution Visual Studio à des groupes abstraits appelés couches. Ces couches identifient les rôles, les tâches ou les fonctions que ces artefacts effectuent dans le système.

Les diagrammes de dépendances sont utiles pour décrire la conception voulue du système et valider le code en constante évolution par rapport à cette conception.

Pour créer des couches, faites glisser des éléments à partir de l’Explorateur de solutions, des cartes de code, de l’affichage de classes et de l’Explorateur d’objets. Pour dessiner de nouvelles couches, utilisez la boîte à outils ou cliquez avec le bouton droit sur la surface du diagramme.

Pour voir les dépendances existantes, cliquez avec le bouton droit sur la surface du diagramme de dépendances, puis cliquez sur Générer des dépendances. Pour spécifier les dépendances prévues, dessinez de nouvelles dépendances.

Par exemple, le diagramme de dépendances suivant décrit les dépendances entre les couches et le nombre d’artefacts associés à chaque couche :

Dependency diagram of integrated payment system

Diagramme de dépendances

Pour empêcher d’éventuels conflits avec la conception pendant le développement de code, les équipes utilisent la validation des dépendances sur les builds exécutées sur Azure DevOps. Elles créent également une tâche MSBuild personnalisée pour exiger la validation des dépendances dans leurs opérations d’archivage. Elles utilisent des rapports de build pour collecter les erreurs de validation.

Consultez l'article :

Conseils généraux sur la création et l’utilisation de modèles

  • La plupart des diagrammes sont constitués de nœuds connectés par des lignes. Pour chaque type de diagramme, la boîte à outils fournit différents types de nœuds et de lignes.

    Pour ouvrir la boîte à outils, dans le menu Affichage , cliquez sur Boîte à outils.

  • Pour créer un nœud, faites-le glisser de la boîte à outils vers le diagramme. Certains types de nœuds doivent être déplacés vers des nœuds existants. Par exemple, sur un diagramme de composant, un nouveau port doit être ajouté à un composant existant.

  • Pour créer une ligne ou une connexion, cliquez sur l’outil approprié dans la boîte à outils, cliquez sur le nœud source, puis cliquez sur le nœud cible. Certaines lignes peuvent être créées uniquement entre certains types de nœuds. Quand vous déplacez le pointeur sur une source ou une cible possible, le pointeur indique si vous pouvez créer une connexion.

Planifier et suivre le travail

Des diagrammes de modélisation Visual Studio sont intégrés à Team Foundation Server pour que vous puissiez planifier, gérer et suivre le travail plus facilement. Les deux équipes utilisent des modèles pour identifier des cas de test et des tâches de développement, et pour estimer leur travail. Lucerne crée des éléments de travail Team Foundation Server et les lie à des éléments de modèle,tels que des cas d’usage ou des composants. Ainsi, les équipes peuvent suivre leur progression et tracer le travail par rapport aux besoins des utilisateurs. Elles peuvent mieux contrôler le maintien de la cohérence des modifications avec ces besoins.

Au fur et à mesure que le travail avance, les équipes mettent à jour leurs éléments de travail pour prendre en compte le temps dévolu à leurs tâches. Elles surveillent et signalent également l’état de leur travail en utilisant les fonctionnalités Team Foundation Server suivantes :

  • Des rapports d’avancement quotidiens qui indiquent si les équipes vont effectuer le travail prévu dans le temps imparti. Les équipes génèrent d’autres rapports similaires à partir de Team Foundation Server pour suivre la progression des bogues.

  • Une feuille de calcul d’itération qui utilise Microsoft Excel pour aider les équipes à surveiller et équilibrer la charge de travail entre ses membres. Cette feuille de calcul est liée à Team Foundation Server et fournit le thème de discussion lors des réunions d’avancement régulières.

  • Un tableau de bord de développement qui utilise Office Project pour tenir l’équipe informée sur les points importants du projet.

Consultez l'article :

Tester, valider et archiver du code

À mesure que les équipes viennent à bout de chaque tâche, elles vérifient leur code dans le contrôle de code source et reçoivent des rappels de Team Foundation Server, en cas d’oubli. Avant que Team Foundation Server accepte les archivages des équipes, celles-ci exécutent des tests unitaires et une validation des dépendances pour vérifier le code par rapport à leurs cas de test et à la conception. Elles utilisent Team Foundation Server pour exécuter régulièrement des builds, des tests unitaires automatisés et une validation des dépendances. Ainsi, elles vérifient que le code respecte les critères suivants :

  • Il fonctionne.

  • Il n’empêche pas du code opérationnel existant de fonctionner.

  • Il n’entre pas en conflit avec la conception.

Dinner Now possède une grande collection de tests automatisés. Lucerne peut réutiliser ces tests, car ils sont presque tous encore applicables. Lucerne peut également s’appuyer sur ces tests et en ajouter de nouveaux pour couvrir les nouvelles fonctionnalités. Les deux sociétés utilisent également Visual Studio pour exécuter des tests manuels.

Pour vérifier que le code est conforme à la conception, les équipes configurent leurs builds dans Azure DevOps pour inclure la validation des dépendances. En cas de conflit, un rapport détaillé est généré.

Consultez l'article :

Mettre à jour le système en utilisant la visualisation et la modélisation

Lucerne et Dinner Now doivent intégrer leurs systèmes de paiement. Les sections suivantes présentent les diagrammes de modélisation dans Visual Studio qui les aident à effectuer cette tâche :

Consultez l'article :

Visualiser le code existant : cartes de code

Les cartes de code montrent l’organisation et les relations actuelles dans le code. Les éléments sont représentés par des nœuds dans la carte et les relations sont représentées par des liens. Les cartes de code peuvent vous aider à effectuer les types de tâches suivants :

  • Explorer du code méconnu.

  • Comprendre où et comment une modification suggérée peut affecter du code existant.

  • Identifier les zones de complexité, les dépendances naturelles ou les modèles, ou d’autres qui pourraient bénéficier d’une amélioration.

Par exemple, Dinner Now doit estimer le coût de la mise à jour du composant PaymentProcessing. Ce coût dépend en partie des répercussions de cette modification sur les autres parties du système. Pour mieux déterminer ce coût, l’un des développeurs de Dinner Now génère des cartes de code à partir du code existant et ajuste la portée pour se concentrer sur les zones éventuellement concernées par la modification.

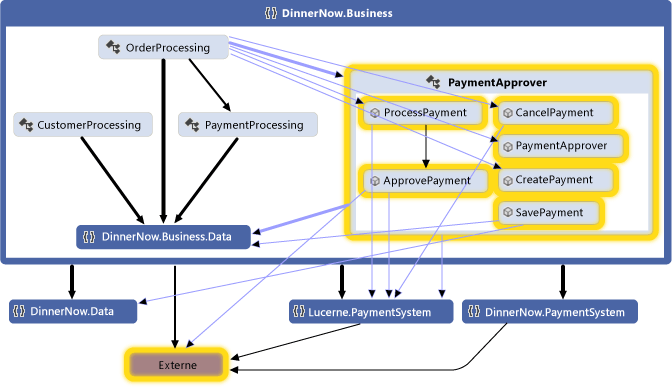

La carte suivante montre les dépendances entre la classe PaymentProcessing et d’autres parties du système Dinner Now, qui sont mises en surbrillance :

Dependency graph for Dinner Now payment system

Carte de code du système de paiement de Dinner Now

Le développeur explore la carte en développant la classe PaymentProcessing et en sélectionnant ses membres pour voir les zones éventuellement affectées :

Methods inside PaymentProcessing and dependencies

Méthodes dans la classe PaymentProcessing et leurs dépendances

L’équipe génère la carte suivante pour le système de paiement de Lucerne pour inspecter ses classes, méthodes et dépendances. Elle constate que le système Lucerne risque aussi de devoir être modifié pour interagir avec les autres parties de Dinner Now :

Dependency graph for Lucerne payment system

Carte de code pour le système de paiement de Lucerne

Les deux équipes travaillent ensemble pour déterminer les modifications requises pour intégrer les deux systèmes. Elles décident de refactoriser une partie du code pour faciliter sa mise à jour. La classe PaymentApprover est déplacée vers l’espace de noms DinnerNow.Business et nécessite quelques méthodes nouvelles. Les classes Dinner Now qui gèrent les transactions ont leur propre espace de noms. Les équipes créent et utilisent des éléments de travail pour planifier, organiser et suivre leur travail. Elles lient les éléments de travail à des éléments de modèle quand cela s’avère utile.

Après avoir réorganisé le code, les équipes génèrent une nouvelle carte de code pour voir la structure et les relations mises à jour :

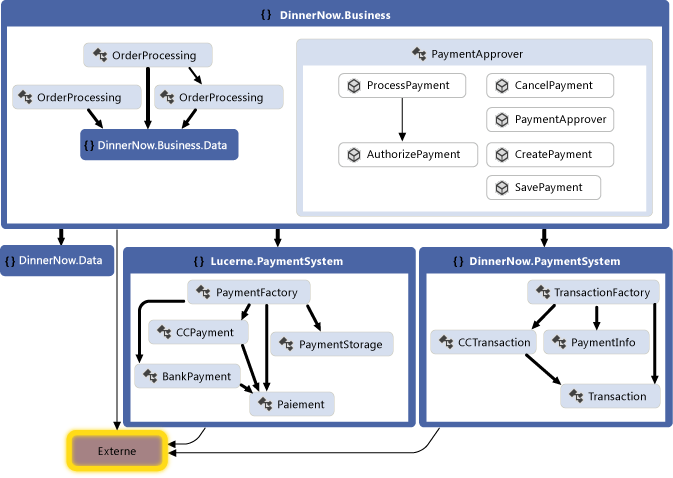

Dependency graph with reorganized code

Carte de code après la réorganisation du code

Cette carte montre que la classe PaymentApprover se trouve maintenant dans l’espace de noms DinnerNow.Business et qu’elle comporte de nouvelles méthodes. Les classes de transaction Dinner Now ont maintenant leur propre espace de noms PaymentSystem, ce qui facilitera l’utilisation ultérieure de ce code.

Création d’une carte de code

  • Pour obtenir un aperçu rapide du code source, générez une carte de code en procédant comme suit :

    Dans le menu Architecture , cliquez sur Générer une carte du code pour la solution.

    Pour obtenir un aperçu rapide du code compilé, créez une carte de code vide, puis faites glisser des fichiers d’assembly ou des fichiers binaires vers la surface de la carte.

  • Pour explorer du code spécifique ou des éléments de solution, utilisez l’Explorateur de solutions pour sélectionner les éléments et les relations que vous voulez visualiser. Vous pouvez ensuite générer une nouvelle carte ou ajouter les éléments sélectionnés à une carte existante. Consultez Map dependencies across your solutions.

  • Pour explorer la carte plus facilement, réorganisez la disposition pour qu’elle corresponde aux types de tâches à effectuer.

    Par exemple, pour visualiser les couches dans le code, sélectionnez une disposition en arborescence. Consultez Parcourir et réorganiser des cartes de code.

Résumé : atouts des cartes de code

Les cartes de code vous aident à :

  • comprendre l’organisation et les relations du code existant ;

  • identifier les zones qui peuvent être affectées par une modification proposée ;

  • identifier des zones de complexité, des modèles, des couches ou d’autres zones à améliorer pour rendre le code plus facile à tenir à jour, modifier et réutiliser.

Relation aux autres diagrammes

Diagramme Éléments décrits
Diagramme de dépendances L’architecture logique du système. Utilisez la validation des dépendances pour vérifier que le code reste cohérent par rapport à la conception.

Pour mieux identifier les dépendances existantes ou les dépendances voulues, créez une carte de code et regroupez les éléments apparentés. Pour créer un diagramme de dépendances, consultez :

- Créer des diagrammes de dépendances à partir de votre code
- Diagrammes de dépendance : instructions
Diagramme de classes (basé sur le code) Classes existantes dans le code d’un projet spécifique.

Pour visualiser et modifier une classe existante dans le code, utilisez le Concepteur de classes.

Consultez Guide pratique pour ajouter des diagrammes de classes aux projets (Concepteur de classes).

Définir un glossaire des types : diagrammes de classes

Les diagrammes de classes définissent les entités, les termes ou les concepts qui participent au système, et leurs relations. Par exemple, vous pouvez utiliser ces diagrammes pendant le développement pour décrire les attributs et les opérations de chaque classe, indépendamment de leur langage ou mode d’implémentation.

Pour permettre à Lucerne de décrire et d’étudier les entités qui participent au cas d’usage Traiter le paiement, le diagramme suivant est dessiné :

Process Payment entities on the class diagram

Entités Traiter le paiement dans un diagramme de classes

Ce diagramme montre qu’un client peut effectuer plusieurs commandes et utiliser différents modes de paiement pour les commandes. BankAccount et CreditCard héritent de Payment.

Pendant le développement, Lucerne utilise le diagramme de classes suivant pour décrire et étudier les détails de chaque classe :

Process Payment entity details on a class diagram

Détails de l’entité Traiter le paiement dans le diagramme de classes

Dessin d’un diagramme de classes

Un diagramme de classes comporte les principales fonctionnalités suivantes :

  • Des types, tels que des classes, des interfaces et des énumérations :

    • Une classe est la définition d’objets qui partagent des caractéristiques structurelles ou comportementales spécifiques.

    • Une interface définit une partie du comportement extérieurement visible d’un objet.

    • Une énumération est un classifieur qui contient une liste de valeurs littérales.

  • Lesattributs sont des valeurs d’un type donné qui décrivent chaque instance d’un classifieur. Un classifieur est un nom générique attribué aux types, aux composants, aux cas d’usage et même aux acteurs.

  • Lesopérations sont des méthodes ou des fonctions que les instances d’un classifieur peuvent exécuter.

  • Une association indique une sorte de relation entre deux classifieurs.

    • Une agrégation est une association qui indique une propriété partagée entre des classifieurs.

    • Une composition est une association qui indique une relation ensemble à partie entre des classifieurs.

      Pour afficher les agrégations ou les compositions, définissez la propriété Aggregation sur une association. La valeurShared et la valeur Composite affichent les agrégations et les compositions, respectivement.

  • Une dépendance indique que la modification de la définition d’un classifieur peut modifier la définition d’un autre classifieur.

  • Une généralisation indique qu’un classifieur spécifique hérite une partie de sa définition d’un classifieur général. Une réalisation indique qu’une classe implémente les opérations et attributs fournis par une interface.

    Pour créer ces relations, utilisez l’outil Héritage . Sinon, une réalisation peut être représentée sous forme d’interface lollipop.

  • Lespackages sont des groupes de classifieurs, d’associations, de lignes de vie, de composants et d’autres packages. Les relations d’importation indiquent qu’un package inclut toutes les définitions d’un autre package.

Pour commencer l’exploration et l’examen des classes existantes, vous pouvez utiliser le Concepteur de classes pour créer des diagrammes de classes à partir du code.

Résumé : atouts des diagrammes de classes

Les diagrammes de classes vous permettent de définir :

  • Un glossaire commun des termes à utiliser pour étudier les besoins des utilisateurs et les entités qui participent au système. Consultez Modéliser les besoins des utilisateurs.

  • Les types qui sont utilisés par des parties du système, notamment les composants, indépendamment de leur implémentation. Consultez Modéliser l’architecture de votre application.

  • Les relations, telles que les dépendances, entre les types. Par exemple, vous pouvez montrer qu’un type peut être associé à plusieurs instances d’un autre type.

Relation aux autres diagrammes

Diagramme Description
Diagramme de dépendances Définit l’architecture logique du système relative aux classes.

Utilisez la validation des dépendances pour vérifier que le code reste cohérent par rapport à la conception.

Consultez l'article :

- Créer des diagrammes de dépendance à partir de votre code
- Diagrammes de dépendances : référence
- Diagrammes de dépendance : instructions
- Valider du code avec des diagrammes de dépendances
Carte de code Permet de visualiser l’organisation et les relations dans le code existant.

Pour identifier les classes, leurs relations et leurs méthodes, créez une carte de code qui montre ces éléments.

Consultez l'article :

- Mapper les dépendances dans vos solutions

Décrire l’architecture logique : diagrammes de dépendances

Les diagrammes de dépendances décrivent l’architecture logique d’un système en organisant les artefacts de votre solution en groupes abstraits, ou couches. Les artefacts peuvent correspondre à beaucoup de choses, notamment des espaces de noms, des projets, des classes, des méthodes, etc. Les couches représentent et décrivent les rôles ou les tâches que les artefacts exécutent dans le système. Vous pouvez également inclure la validation de couche dans votre build et des opérations d’archivage pour vous assurer que le code reste cohérent avec sa conception.

Pour que le code reste cohérent par rapport à la conception, Dinner Now et Lucerne utilisent le diagramme de dépendances suivant pour valider leur code à mesure qu’il évolue :

Dependency diagram of integrated payment system

Diagramme de dépendances après l’intégration de Dinner Now à Lucerne

Les couches de ce diagramme sont liées aux artefacts de solution Dinner Now et Lucerne correspondants. Par exemple, la couche Business est liée à l’espace de noms DinnerNow.Business et à ses membres, qui incluent maintenant la classe PaymentApprover. La couche Resource Access est liée à l’espace de noms DinnerNow.Data. Les flèches, ou dépendances, indiquent que seule la couche Business peut utiliser la fonctionnalité dans la couche Resource Access. Quand les équipes mettent à jour leur code, une validation de couche est exécutée régulièrement pour détecter les conflits dès qu’ils se produisent et permettre aux équipes de les résoudre rapidement.

Les équipes travaillent ensemble pour intégrer et tester progressivement les deux systèmes. Elles vérifient d’abord que PaymentApprover et le reste du système Dinner Now fonctionnent correctement ensemble avant de s’occuper du code PaymentProcessing.

La carte de code suivante montre les nouveaux appels entre Dinner Now et PaymentApprover :

Updated dependency graph with integrated system

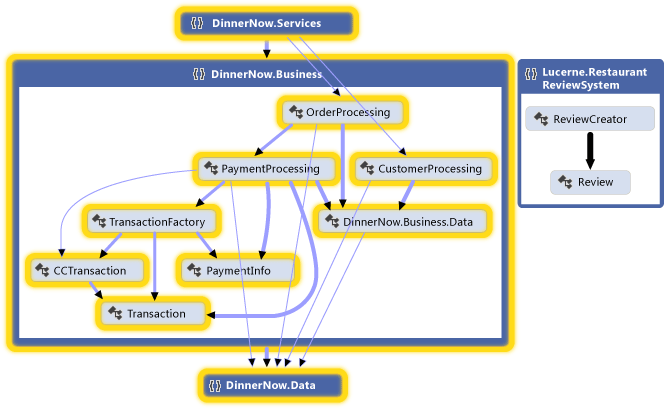

Carte de code avec les appels de méthode mis à jour

Après avoir vérifié que le système fonctionne comme prévu, Dinner Now commente le code PaymentProcessing. Les rapports de validation de couche sont satisfaisants et la carte de code obtenue indique qu’il n’existe plus aucune dépendance PaymentProcessing :

Dependency graph without PaymentProcessing

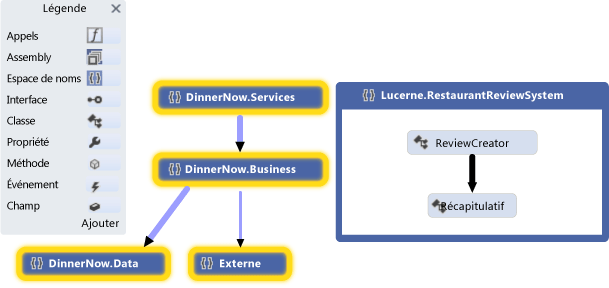

Carte de code sans PaymentProcessing

Traçage d’un diagramme de dépendances

Voici les principales caractéristiques d’un diagramme de dépendances :

  • Descouches décrivent des groupes logiques d’artefacts.

  • Un lien est une association entre une couche et un artefact.

    Pour créer des couches à partir d’artefacts, faites glisser des éléments depuis l’Explorateur de solutions, des cartes de code, de l’affichage de classes ou de l’Explorateur d’objets. Pour dessiner de nouvelles couches et les lier aux artefacts, utilisez la boîte à outils, ou cliquez avec le bouton droit sur la surface du diagramme pour créer les couches, puis faites glisser des éléments vers ces couches.

    Le nombre indiqué sur une couche représente le nombre d’artefacts liés à cette couche. Ces artefacts peuvent correspondre à des espaces de noms, des projets, des classes, des méthodes, etc. Quand vous analysez le nombre d’artefacts sur une couche, tenez compte des points suivants :

    • Si une couche est liée à un artefact contenant d'autres artefacts, mais n'est pas directement liée à ces autres artefacts, le nombre représentera uniquement les artefacts auxquels elle est directement liée. Toutefois, les autres artefacts sont inclus dans l'analyse pendant la validation de couche.

      Par exemple, si une couche est liée à un espace de noms unique, le nombre d'artefacts liés est égal à 1, même si l'espace de noms contient des classes. Si la couche a également des liens vers chaque classe de l'espace de noms, le nombre comprendra les classes liées.

    • Si une couche contient d'autres couches liées à des artefacts, la couche du conteneur est également liée à ces artefacts, même si le nombre indiqué sur la couche du conteneur ne comprend pas ces artefacts.

      Pour voir les artefacts qui sont liés à une couche, cliquez avec le bouton droit sur la dépendance, puis cliquez sur Afficher les liens pour ouvrir l’Explorateur de couches.

  • Une dépendance indique qu’une couche peut utiliser la fonctionnalité d’une autre couche, mais pas l’inverse. Une dépendance bidirectionnelle indique qu’une couche peut utiliser la fonctionnalité d’une autre couche, et vice versa.

    Pour afficher les dépendances existantes sur le diagramme de dépendances, cliquez avec le bouton droit sur la surface du diagramme, puis cliquez sur Générer des dépendances. Pour décrire les dépendances prévues, dessinez-en de nouvelles.

Consultez l'article :

Récapitulatif : atouts des diagrammes de dépendances

Les diagrammes de dépendances vous aident à :

  • décrire l’architecture logique d’un système selon les fonctionnalités de ses artefacts ;

  • vérifier que le code en cours de développement est conforme à la conception spécifiée.

Relation aux autres diagrammes

Diagramme Description
Carte de code Permet de visualiser l’organisation et les relations dans le code existant.

Pour créer des couches, générez une carte de code, puis regroupez les éléments sur la carte en tant que couches potentielles. Faites glisser les groupes de la carte vers le diagramme de dépendances.

Consultez l'article :

- Mapper les dépendances dans vos solutions
- Parcourir et réorganiser des cartes de code

Ressources externes

Voir aussi
