Conditions préalables au test du contrôleur SAP
Cette section décrit les tâches que vous devez effectuer avant de tester un contrôleur SAS à l’aide du kit Windows Hardware Lab (Windows HLK) :
Configuration matérielle requise
Le matériel suivant est requis pour tester un contrôleur SAP. Vous aurez peut-être besoin de matériel supplémentaire si l’appareil de test offre d’autres fonctionnalités. Pour déterminer si des exigences matérielles supplémentaires s’appliquent, consultez la description de chaque test affiché pour l’appareil dans Windows HLK Studio.
Notes
À l’exception de l’ordinateur de test et du contrôleur de test, tout le matériel impliqué dans le test doit déjà avoir un logo.
Un ordinateur de test. L’ordinateur de test doit répondre aux exigences de Windows HLK, comme décrit dans Prérequis Windows HLK. En outre, l’ordinateur doit répondre aux exigences spécifiques au système d’exploitation suivantes.
Pour les tests sur Windows 8, Windows 7, Windows Vista ou Windows XP :
Un processeur double cœur ou équivalent
4 Go de mémoire
Pour les tests sur Windows Server 2012, Windows Server 2008 R2, Windows Server 2008 ou Windows Server 2003 :
Un processeur à quatre cœurs ou équivalent
6 Go de mémoire
Deux contrôleurs SAS identiques (les appareils de test), sauf si l’appareil de test est un contrôleur intégré.
Un adaptateur de pont PCI-à-PCI, sauf si l’une des conditions suivantes s’applique :
Les contrôleurs RAID ne peuvent pas s’adapter aux adaptateurs de pont PCI. Cela peut se produire si les contrôleurs sont des contrôleurs intégrés ou si les contrôleurs peuvent uniquement tenir dans des emplacements spécialement conçus.
Le contrôleur RAID est conçu et vendu uniquement pour les systèmes qui ne peuvent pas accepter les adaptateurs de pont PCI-à-PCI à pleine hauteur, tels que les serveurs lames.
Vous pouvez placer l’un des contrôleurs RAID dans un emplacement de bus PCI qui se trouve déjà derrière un pont PCI.
Si l’appareil de test est un contrôleur RAID SAS de complément, l’un des éléments suivants :
Deux JBOD SAS. Un JBOD doit avoir au moins trois disques durs. L’autre JBOD doit avoir six disques durs.
Un JBOD SAS qui comprend au moins six disques durs et trois disques durs SAS.
Un JBOD SAS qui comprend au moins trois disques durs et six disques durs SATA.
Trois disques durs SAS et six disques durs SATA.
-
Un JBOD SAS qui a au moins six disques durs
Six disques durs SAS
Si le contrôleur SCSI ne prend pas en charge RAID, tous les éléments suivants sont requis :
Un disque dur SAP d’au moins 40 Go
Un disque dur SATA d’au moins 40 Go
Deux expandeurs de périphérie SAS
Un extenseur de fanout SAS
Un contrôleur de démarrage et un disque dur disposant d’au moins 36 Go si l’appareil de test ne prend pas en charge le démarrage.
Notes
Pour certifier votre produit pour une utilisation sur des serveurs, l’ordinateur de test doit prendre en charge quatre processeurs et un minimum de 1 Go de RAM. Ces fonctionnalités système sont requises pour tester les fonctionnalités de rééquilibrage, d’état D3 et de groupe de processeurs multiples de l’appareil et du pilote. Vous n’avez pas besoin d’un ordinateur doté de plus de 64 processeurs pour tester votre appareil. En outre, le ou les systèmes serveurs utilisés pour les tests de périphérique ou de pilote doivent avoir Server Core installé avant le test. Pour plus d’informations, consultez Options d’installation de Windows Server.
Si vous utilisez un pool d’ordinateurs de test pour tester des appareils, au moins un ordinateur du pool doit contenir quatre processeurs et un minimum de 1 Go de RAM. En outre, cet ordinateur doit contenir le périphérique et le pilote que vous souhaitez tester. Si le pilote est identique sur tous les ordinateurs du pool, le système crée une planification pour s’exécuter sur tous les ordinateurs de test.
Pour les tests qui n’incluent pas de pilote à tester, tels que les tests de disque dur, le planificateur Windows HLK limite les tests qui valident le rééquilibrage de l’appareil et du pilote, l’état D3 et les fonctionnalités de plusieurs groupes de processeurs à exécuter sur l’ordinateur de test par défaut. Vous devez configurer manuellement cet ordinateur pour qu’il dispose de plusieurs groupes de processeurs. L’ordinateur par défaut est le premier ordinateur de test de la liste. Le personnel de test doit s’assurer que le premier ordinateur de test de la liste répond à la configuration matérielle minimale requise.
Notes
À l’exception des pilotes de para virtualisation (tels que définis par le document Stratégies et processus WHCP ), vous ne pouvez utiliser aucune forme de virtualisation lorsque vous testez des appareils physiques et leurs pilotes associés pour la certification ou la signature du serveur. Tous les produits de virtualisation ne prennent pas en charge les fonctionnalités sous-jacentes requises pour réussir les tests liés à plusieurs groupes de processeurs, à la gestion de l’alimentation des appareils, à la fonctionnalité PCI des appareils et à d’autres tests.
Notes
Paramètre Groupes de processeurs multiples Vous devez définir la valeur de la taille du groupe de processeurs pour le test hardware Lab Kit des pilotes de périphérique Windows Server 2008 R2 et versions ultérieures pour la certification. Pour ce faire, exécutez bcdedit dans une fenêtre d’invite de commandes avec élévation de privilèges, à l’aide de l’option /set.
Les commandes permettant d’ajouter les paramètres de groupe et de redémarrer sont les suivantes :
bcdedit.exe /set groupsize 2
bcdedit.exe /set groupaware on
shutdown.exe -r -t 0 -f
Les commandes de suppression des paramètres de groupe et de redémarrage sont les suivantes :
bcdedit.exe /deletevalue groupsize
bcdedit.exe /deletevalue groupaware
shutdown.exe -r -t 0 -f
Notes
Paramètre d’intégrité du code
La fonctionnalité VBS (Virtualization Based Security) de Windows Server 2016 doit d’abord être activée à l’aide de Gestionnaire de serveur.
Une fois que cela s’est produit, la clé de Registre suivante doit être créée et définie :
HKLM\System\CurrentControlSet\Control\DeviceGuard
HypervisorEnforcedCodeIntegrity:REG_DWORD
0 or 1 (disabled, enabled)
Configuration logicielle requise
Les logiciels suivants sont requis pour tester un contrôleur SAS :
Pilotes du périphérique de test.
Les derniers filtres ou mises à jour Windows HLK.
Fichiers de symboles Windows. Celles-ci sont disponibles sur le site web Fichiers de symboles.
Version actuelle du Kit de pilotes Windows (WDK).
Configuration de l’ordinateur de test
Il existe trois configurations possibles pour tester les contrôleurs SAS :
Si l’appareil de test est un contrôleur de complément qui prend en charge RAID, utilisez la configuration de test du contrôleur RAID de complément.
Si l’appareil de test est un contrôleur intégré qui prend en charge RAID, utilisez la configuration de test du contrôleur RAID intégré.
Si l’appareil de test ne prend pas en charge RAID, utilisez la configuration de test du contrôleur non RAID.
Avant de tester un contrôleur SAP dans l’un des trois scénarios d’utilisation, assurez-vous que l’ordinateur de test est à l’état prêt. Si un test nécessite la définition de paramètres avant l’exécution du test, une boîte de dialogue s’affiche pour ce test. Pour plus d’informations, consultez la rubrique de test spécifique.
Certains tests Windows HLK nécessitent l’intervention de l’utilisateur. Lorsque vous exécutez des tests pour une soumission, il est recommandé d’exécuter les tests automatisés dans un bloc séparément des tests manuels. Cela empêche un test manuel d’interrompre l’exécution d’un test automatisé.
En outre, le test de vérification de disque automatisé est un test de 72 heures. Nous vous recommandons d’exécuter ce test le dernier ou le week-end, afin de pouvoir collecter et analyser les résultats d’autres tests sans attendre la fin de ce test.
Avertissement
Lorsque vous testez des appareils de stockage, nous vous recommandons vivement d’effectuer tous les tests de base des appareils avant de commencer les tests de stockage. Les tests de stockage reconfigurent votre appareil de test, ce qui laisse l’appareil dans un état inadapté pour prendre en charge les tests De base de l’appareil. Les configurations suivantes fournissent des étapes pour créer un volume sur l’appareil de test de stockage. Il est important d’effectuer la partie De base de l’appareil du test (DevFund).
Configuration de test du contrôleur RAID de complément
Pour configurer l’ordinateur de test afin de tester un contrôleur SAP dans une configuration RAID de complément, procédez comme suit :
Lorsque l’ordinateur de test est désactivé, effectuez les étapes d’assembly suivantes :
Installez un contrôleur de démarrage (pas le périphérique de test) et un disque dur, si les périphériques de test ne prennent pas en charge le démarrage.
Installez un contrôleur de test (contrôleur 1).
Installez un pont PCI-à-PCI, sauf si l’un des éléments suivants est vrai :
Les contrôleurs RAID ne peuvent pas s’adapter aux adaptateurs de pont PCI. Cela peut se produire si les contrôleurs sont des contrôleurs intégrés ou si les contrôleurs peuvent uniquement tenir dans des emplacements spécialement conçus.
Le contrôleur RAID est conçu et vendu uniquement pour les systèmes qui ne peuvent pas accepter les adaptateurs de pont PCI-à-PCI à pleine hauteur, tels que les serveurs lames.
Vous pouvez placer l’un des contrôleurs RAID dans un emplacement de bus PCI qui se trouve déjà derrière un pont PCI.
Installez un deuxième contrôleur de test en double (contrôleur 2) dans le pont PCI-à-PCI carte (ou dans le pont PCI si le carte de pont n’est pas requis).
Attachez les disques aux appareils de test selon le tableau suivant :
Type de contrôleur Contrôleur 1 Contrôleur 2 SAS RAID
Un JBOD SAS ou trois disques durs SAS
Un JBOD SAS ou six disques durs SATA qui sont connectés par un extenseur de ventilateur entre deux expandeurs de bord
Attachez un lecteur optique au système, le cas échéant.
Activez le système de test.
Définissez le BIOS système pour prendre en charge l’état S3.
Créez un tableau RAID de 60 Go sur le contrôleur 1 et deux 60 Go sur le contrôleur 2.
Configurez les tableaux RAID en fonction du tableau suivant :
Niveaux RAID pris en charge par l’appareil de test Niveau RAID pour RAID Array 1 Niveau RAID pour RAID Array 2 Niveau RAID pour RAID Array 3 0 uniquement
0
0
0
1 uniquement
1
1
1
5 uniquement
5
5
5
0 et 1 uniquement
1
9
0
0 et 5 uniquement
5
9
0
1 et 5 uniquement
5
1
1
0, 1 et 10
10
1
0
0, 1 et 5
5
1
0
0, 1, 10 et 5
5
10
0
Installez le système d’exploitation Windows approprié sur le disque 1 (à l’aide d’une partition NTFS nouvellement créée qui dispose d’au moins 36 Go d’espace disque), puis configurez l’ordinateur pour votre réseau de test. Le réseau de test est le réseau qui contient windows HLK Studio et le contrôleur Windows HLK. Si le contrôleur de test n’est pas démarrable, installez un disque dur distinct sur un contrôleur de démarrage.
Si vous devez installer le pilote de périphérique fourni par le fabricant sur l’ordinateur de test, procédez maintenant.
Démarrez l’ordinateur de test dans le système d’exploitation Windows, puis utilisez le Gestionnaire de disques pour créer trois partitions de 4 Go sur RAID Array 2.
Si vous testez à l’aide d’un système d’exploitation client, créez un volume NTFS de 4 Go qui utilise l’espace non alloué sur RAID Array 1, RAID Array 2 et RAID Array 3, comme le montre le diagramme suivant.
Si vous testez à l’aide d’un système d’exploitation serveur, procédez comme suit :
Créer un miroir RAID 1 logiciel à partir de l’une des partitions NTFS du tableau RAID 2 vers l’espace non alloué sur RAID Array 1
Créez un tableau RAID 5 logiciel NTFS de 4 Go qui utilise de l’espace non alloué sur RAID Array 1, RAID Array 2 et RAID Array 3, comme le montre le diagramme suivant.
Pour définir le fichier de page système et activer crashdump, procédez comme suit :
Cliquez sur le bouton Démarrer , cliquez avec le bouton droit sur Poste de travail, puis cliquez sur Propriétés.
Cliquez sur l’onglet Général , puis notez la quantité de RAM que contient l’ordinateur.
Cliquez sur l’onglet Avancé (ou sur Paramètres système avancés dans le volet gauche pour Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 ou Windows Server 2012), puis, dans la zone Performances, cliquez sur Paramètres.
Notes
Si vous êtes invité à entrer des informations d’identification administratives ou à autoriser l’action, entrez les informations d’identification ou autorisez l’action.
Cliquez sur l’onglet Avancé , puis, dans la zone Mémoire virtuelle , cliquez sur Modifier.
Sélectionnez Taille personnalisée, puis entrez un nombre dans la zone Taille initiale (Mo) supérieur à la taille de ram que vous avez notée à l’étape b.
Dans la zone de texte Taille maximale (Mo), entrez une valeur de taille maximale supérieure à la taille initiale que vous avez entrée dans la zone Taille initiale (Mo). (La taille maximale est généralement de 1,5 à 2 fois la taille initiale.)
Cliquez sur Définir, puis sur OK deux fois.
Cliquez sur OK, puis redémarrez l’ordinateur pour mettre à jour la taille du fichier de page.
Vérifiez que le tableau de stockage est accessible à partir de l’ordinateur de test.
Copiez les fichiers de symboles Windows dans %SystemDrive%\Symbols.
Installez l’application cliente Windows HLK sur l’ordinateur de test.
Utilisez Windows HLK Studio pour créer un pool d’ordinateurs, puis déplacez l’ordinateur de test vers ce pool.
Configuration de test du contrôleur RAID intégré
Pour configurer l’ordinateur de test pour le test d’un contrôleur SAP dans une configuration RAID intégrée, procédez comme suit :
Lorsque l’ordinateur de test est désactivé, effectuez les étapes d’assembly suivantes :
Installez un contrôleur de démarrage (pas le périphérique de test) et un disque dur, si les périphériques de test ne prennent pas en charge le démarrage.
Attachez les disques au contrôleur de test intégré (contrôleur 1) selon le tableau suivant :
Type de contrôleur Contrôleur 1 SAS RAID
Un JBOD SAS ou six disques durs SAS
Attachez un lecteur optique au système, le cas échéant.
Activez le système de test.
Définissez le BIOS système pour prendre en charge l’état S3.
Créez deux tableaux RAID de 60 Go sur le contrôleur 1.
Si le contrôleur ne prend pas en charge une configuration qui comprend deux tableaux, utilisez un disque non RAID au lieu du tableau 2 pour ces procédures. Pour SCSI, créez un troisième tableau RAID de 60 Go (à l’aide de n’importe quel niveau RAID pris en charge).
Les tableaux RAID sur le contrôleur 1 sont RAID Array 1 et RAID Array 2.
Configurez les tableaux RAID en fonction du tableau suivant :
Niveaux RAID pris en charge par l’appareil de test Niveau RAID pour RAID Array 1 Niveau RAID pour RAID Array 2 0 uniquement
0
0
1 uniquement
1
1
5 uniquement
5
Disque 5 ou non RAID
0 et 1 uniquement
1
0
0 et 5 uniquement
5
Disque 0 ou non RAID
1 et 5 uniquement
5
1 ou disque non RAID
0, 1 et 10
10
Disque 1 ou non RAID
0, 1 et 5
5
Disque 0 ou non RAID
0, 1, 10 et 5
5
Disque 10 ou non RAID
Installez le système d’exploitation Microsoft Windows approprié sur un volume NTFS de 36 Go sur RAID Array 1, puis configurez l’ordinateur pour votre réseau de test. Le réseau de test est le réseau qui contient windows HLK Studio et le contrôleur Windows HLK. Si le contrôleur de test n’est pas démarrable, installez un lecteur de disque dur distinct sur un contrôleur de démarrage.
Si nécessaire, installez tous les pilotes fournis par un fabricant dont les appareils du système de test ont besoin.
Démarrez Windows sur l’ordinateur de test.
Pour définir le fichier de page système et activer crashdump, procédez comme suit :
Cliquez sur le bouton Démarrer , cliquez avec le bouton droit sur Poste de travail, puis cliquez sur Propriétés.
Cliquez sur l’onglet Général , puis notez la quantité de RAM que contient l’ordinateur.
Cliquez sur l’onglet Avancé (ou cliquez sur Paramètres système avancés dans le volet gauche pour Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 ou Windows Server 2012), puis, dans la zone Performances, cliquez sur Paramètres.
Notes
Si vous êtes invité à entrer des informations d’identification administratives ou à autoriser l’action, entrez les informations d’identification ou autorisez l’action.
Cliquez sur l’onglet Avancé , puis, dans la zone Mémoire virtuelle , cliquez sur Modifier.
Sélectionnez Taille personnalisée, puis entrez un nombre dans la zone Taille initiale (Mo) supérieur à la taille de ram que vous avez notée à l’étape b.
Dans la zone de texte Taille maximale (Mo), entrez une valeur de taille maximale supérieure à la taille initiale que vous avez entrée dans la zone Taille initiale (Mo). (La taille maximale est généralement de 1,5 à 2 fois la taille initiale.)
Cliquez sur Définir, puis sur OK deux fois.
Cliquez sur OK, puis redémarrez l’ordinateur pour mettre à jour la taille du fichier de page.
Vérifiez que le tableau de stockage est accessible à partir de l’ordinateur de test.
Copiez les fichiers de symboles Windows dans %SystemDrive%\Symbols.
Installez l’application cliente Windows HLK sur l’ordinateur de test.
Utilisez Windows HLK Studio pour créer un pool d’ordinateurs, puis déplacez l’ordinateur de test vers ce pool.
Configuration de test du contrôleur non RAID
Pour configurer l’ordinateur de test afin de tester un contrôleur SAS dans une configuration non RAID, procédez comme suit :
Lorsque l’ordinateur de test est désactivé, effectuez les étapes d’assembly suivantes :
Installez un contrôleur de démarrage (et non le périphérique de test) et un lecteur de disque dur si les périphériques de test ne prennent pas en charge le démarrage.
Installez l’appareil de test (contrôleur 1).
Pour les contrôleurs SAS de complément, installez un pont PCI-à-PCI, sauf si vous répondez aux exigences suivantes :
Les contrôleurs ne peuvent pas tenir dans les adaptateurs de pont PCI. Cela peut se produire si les contrôleurs sont des contrôleurs intégrés ou si les contrôleurs ne peuvent tenir que dans des emplacements spécialement conçus.
Le contrôleur est conçu et vendu uniquement pour les systèmes qui ne peuvent pas accepter d’adaptateurs pont PCI à PCI pleine hauteur, tels que les serveurs lames.
Vous pouvez placer l’un des contrôleurs dans un emplacement de bus PCI qui se trouve déjà derrière un pont PCI.
Pour les contrôleurs SAS de complément, installez un deuxième contrôleur de test en double (contrôleur 2) dans le pont PCI-à-PCI carte (ou dans le pont PCI si le carte de pont n’est pas nécessaire).
Attachez les disques aux appareils de test conformément au tableau suivant :
Type de contrôleur Contrôleur 1 Contrôleur 2 Contrôleurs de complément SAS
HDD SAS (disque 1)
Expander edge, puis Fanout expander, puis Edge expander, puis SATA HDD
(Disque 2)
Contrôleurs intégrés SAS
HDD SAS (Disque 1) et Expander Fanout, puis Expander Edge, puis SATA HDD
(Disque 2)
N/A

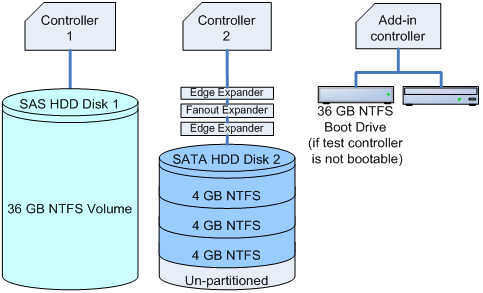

SAS add-in controllers configuration diagram

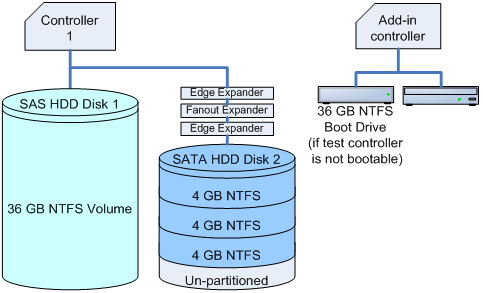

SAS integrated controllers configuration diagram
6. Attach an optical drive to the system, if one is not already attached.
Activez l’ordinateur de test, installez le système d’exploitation Windows approprié sur le disque 1 (à l’aide d’une partition NTFS nouvellement créée qui dispose d’au moins 36 Go d’espace disque), puis configurez l’ordinateur pour votre réseau de test. Le réseau de test est le réseau qui contient windows HLK Studio et le contrôleur Windows HLK. Si le contrôleur de test n’est pas démarrable, installez un lecteur de disque dur distinct sur un contrôleur de démarrage.
Définissez le BIOS système pour prendre en charge l’état S3.
Si vous devez installer le pilote de périphérique fourni par le fabricant sur l’ordinateur de test, procédez maintenant.
Créez trois partitions de 4 Go sur le disque 2.
Utilisez la procédure suivante pour définir le fichier de page système et activer crashdump :
Cliquez sur le bouton Démarrer , cliquez avec le bouton droit sur Poste de travail, puis cliquez sur Propriétés.
Cliquez sur l’onglet Général , puis notez la quantité de RAM que contient l’ordinateur.
Cliquez sur l’onglet Avancé (ou cliquez sur Paramètres système avancés dans le volet gauche pour Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 ou Windows Server 2012), puis, dans la zone Performances, cliquez sur Paramètres.
Notes
Si vous êtes invité à entrer des informations d’identification administratives ou à autoriser l’action, entrez les informations d’identification ou autorisez l’action.
Cliquez sur l’onglet Avancé , puis, dans la zone Mémoire virtuelle , cliquez sur Modifier.
Sélectionnez Taille personnalisée, puis entrez un nombre dans la zone Taille initiale (Mo) supérieur à la taille de ram que vous avez notée à l’étape b.
Dans la zone de texte Taille maximale (Mo), entrez une valeur de taille maximale supérieure à la taille initiale que vous avez entrée dans la zone Taille initiale (Mo). (La taille maximale est généralement de 1,5 à 2 fois la taille initiale.)
Cliquez sur Définir, puis sur OK deux fois.
Cliquez sur OK, puis redémarrez l’ordinateur pour mettre à jour la taille du fichier de page.
Copiez les fichiers de symboles Windows dans %SystemDrive%\Symbols.
Installez l’application cliente Windows HLK sur l’ordinateur de test.
Utilisez Windows HLK Studio pour créer un pool d’ordinateurs, puis déplacez l’ordinateur de test vers ce pool.
