Stations MultiPoint
Dans un environnement système MultiPoint Services, les stations sont les points de terminaison utilisateur permettant de se connecter à l’ordinateur exécutant MultiPoint Services. Chaque station offre à l’utilisateur une expérience Windows 10 indépendante. Les types de station suivants sont pris en charge :
Stations connectées à la vidéo directe
Stations connectées au client USB zéro (y compris les clients USB sur Ethernet zéro)
Stations connectées à RDP sur LAN (pour les ordinateurs clients riches ou clients légers)
Les PC complets sur utilisant le connecteur MultiPoint peuvent également être surveillés et contrôlés à l’aide du tableau de bord MultiPoint. Sur Windows 10 le connecteur MultiPoint peut être activé via le panneau de configuration pour les fonctionnalités Windows.
Multipoint Services prend en charge n’importe quelle combinaison de ces types de stations, mais il est recommandé qu’une station soit une station connectée directement à la vidéo, qui peut servir de station principale. La raison de cette recommandation est de pouvoir anticiper les scénarios de support. Par exemple, pour interagir avec le BIOS du système avant l’exécution de MultiPoint Services.
Stations principales et stations standard
Une station à connexion vidéo directe est définie comme station principale. Les stations restantes sont appelées stations standard.
La station principale affiche les écrans de démarrage lorsque l’ordinateur est allumé. Il permet d’accéder aux informations de configuration du système et de résolution des problèmes qui ne sont disponibles que lors du démarrage. La station principale doit être une station vidéo connectée en direct. Après le démarrage, vous pouvez utiliser la station principale comme n’importe quelle autre station MultiPoint.
Stations connectées à la vidéo directe
L’ordinateur exécutant MultiPoint Services peut contenir plusieurs cartes vidéo, chacune pouvant avoir un ou plusieurs ports vidéo. Cela vous permet de brancher des moniteurs pour plusieurs stations directement dans l’ordinateur. Les claviers et les souris sont connectés via des hubs USB associés à chaque moniteur. Ces hubs sont appelés hubs de station. D’autres périphériques, tels que des haut-parleurs, des casques ou des périphériques de stockage USB, peuvent également être connectés à un hub de station, et ils sont disponibles uniquement pour l’utilisateur de cette station.
Important
Il doit y avoir au moins une station à connexion vidéo directe par serveur pour servir de station principale pour afficher le processus de démarrage lorsque l’ordinateur est allumé.

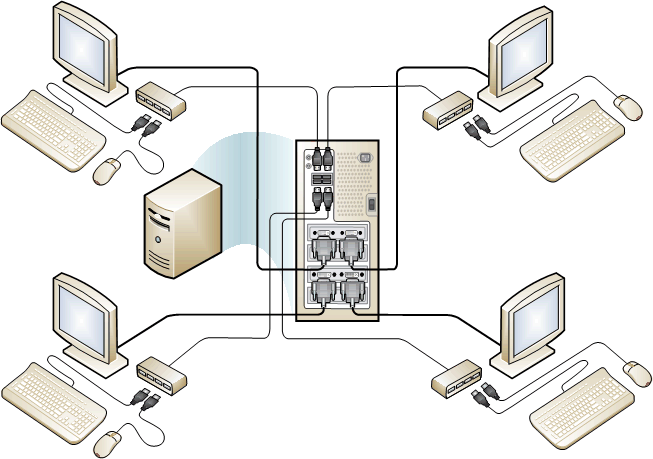

Figure 1 Système de services MultiPoint avec quatre stations connectées directement à la vidéo
Stations PS/2
Avec MultiPoint Services, vous pouvez mapper le clavier et la souris PS/2 sur la carte mère à un moniteur direct connecté à la vidéo pour créer une station PS/2. L’audio analogique haute définition sur la carte mère est l’audio associé à ce type de station. Cela ne s’applique pas aux ordinateurs où il n’y a pas de prises PS/2 sur la carte mère.
Stations connectées USB zéro client
Les stations connectées au client USB zéro utilisent un client USB zéro comme hub de station. Les clients USB zéro sont parfois appelés hubs multifonctions avec vidéo. Il s’agit d’un hub qui se connecte à l’ordinateur via un câble USB, et ces hubs prennent généralement en charge un moniteur vidéo, une souris et un clavier (PS/2 ou USB), l’audio et d’autres périphériques USB. Ce guide fait référence à ces hubs spécialisés en tant que clients USB zéro.
Le diagramme suivant montre un système serveur MultiPoint avec une station principale (station connectée par vidéo directe) et deux stations supplémentaires connectées au client USB zéro.
Figure 2 Système MultiPoint Services avec une station principale et deux stations USB connectées au client zéro
Clients zéro USB-over-Ethernet
Les clients zéro USB-over-Ethernet sont une variante des clients USB zéro qui envoient USB sur réseau local au système MultiPoint Services. Ces types de clients USB zéro fonctionnent de la même façon que d’autres clients USB zéro, mais ne sont pas limités par la longueur maximale des câbles USB. Les clients zéro USB-over-Ethernet ne sont pas des clients légers traditionnels, et ils apparaissent en tant que périphériques USB virtuels sur le système MultiPoint Services. Lorsque vous utilisez ces appareils, reportez-vous au fabricant de l’appareil pour obtenir des recommandations spécifiques en matière de performances et de planification de site. La plupart des appareils disposent d’un plug-in tiers pour MultiPoint Manager qui vous permet d’associer et de connecter des appareils au système MultiPoint Services.
Stations connectées RDP-over-LAN
Les clients légers et les ordinateurs de bureau, ordinateurs portables ou tablettes traditionnels peuvent se connecter à l’ordinateur exécutant MultiPoint Services via le réseau local (LAN) à l’aide du protocole RDP (Remote Desktop Protocol) ou d’un protocole propriétaire et du fournisseur de protocole Bureau à distance. Les connexions RDP offrent à l’utilisateur final une expérience très similaire à toute autre station MultiPoint, mais qui utilise le matériel de l’ordinateur client local. En savoir plus sur nos applications bureau à distance disponibles pour Android, iOS, Mac et Windows dans les clients Bureau à distance.
Les clients et les appareils qui exécutent Microsoft RemoteFX peuvent offrir une expérience multimédia enrichie en tirant parti des fonctionnalités de processeur et de matériel vidéo du client léger ou de l’ordinateur local pour fournir des vidéos haute définition sur le réseau.
Si vous avez des clients LAN existants, MultiPoint Services peut fournir un moyen rapide et économique de mettre simultanément à niveau tous vos utilisateurs vers une expérience Windows 10.
Du point de vue du déploiement et de l’administration, les différences suivantes existent lorsque vous utilisez des stations connectées par RDP sur LAN :
Non limité aux distances de connexion USB physiques
Possibilité de réutiliser du matériel informatique plus ancien en tant que stations
Plus facile à mettre à l’échelle vers un nombre plus élevé de stations. N’importe quel client de votre réseau peut potentiellement être utilisé comme station distante
Aucun dépannage matériel via la console MultiPoint Manager
Aucune fonctionnalité d’écran partagé.
Pour plus d’informations, consultez Stations à écran partagé plus loin dans cette rubrique
Aucun renommage de station ou configuration de l’ouverture de session automatique via la console du Gestionnaire MultiPoint
Figure 3 Système MultiPoint Services avec des stations connectées au réseau local (RDP-over-LAN)
Options de configuration supplémentaires
Stations à écran fractionné
MultiPoint Services offre une option d’écran partagé sur les ordinateurs dotés de stations connectées directement à la vidéo ou de stations connectées au client USB zéro. Un écran fractionné permet de créer une station supplémentaire par moniteur. Au lieu d’exiger deux moniteurs, vous pouvez utiliser un moniteur avec deux configurations de hub de station pour créer deux stations avec un seul moniteur. Vous pouvez rapidement augmenter le nombre de stations disponibles sans acheter de moniteurs supplémentaires, de clients USB-zéro ou de cartes vidéo.
Les avantages de l’utilisation d’une station à écran partagé peuvent être les suivants :
Réduction des coûts et de la place nécessaire, puisque le système MultiPoint Services admet plus d’utilisateurs.
Permettre à deux utilisateurs de collaborer côte à côte sur un projet.
Possibilité pour l’enseignant d’expliquer une procédure sur une station tandis que le stagiaire suit la démonstration sur l’autre station.
Tout écran de station MultiPoint Services ayant une résolution de 1024x768 ou plus peut être divisé en deux écrans de station. Pour une expérience utilisateur optimale, un écran large avec une résolution minimale de 1600 x 900 est recommandé. Un mini clavier sans pavé numérique est également recommandé pour permettre aux deux claviers de tenir devant le moniteur.
Pour créer des stations à écran partagé, vous configurez une station connectée directement à la vidéo ou connectée au client USB zéro. Ensuite, vous ajoutez un hub de station supplémentaire en branchant un clavier et une souris à un hub USB connecté au serveur. Vous pouvez ensuite convertir la station en deux stations à l’aide du Gestionnaire MultiPoint pour fractionner l’écran et mapper le nouveau hub à la moitié du moniteur. La moitié gauche de l’écran devient une station et la moitié droite devient une deuxième station.
Une fois une station divisée, un utilisateur peut se connecter à la station de gauche tandis qu’un autre utilisateur se connecte à la station de droite.
Figure 4 Système MultiPoint Services avec stations d’écran partagé
Comparaison des types de station
| Description | Vidéo directe connectée | Client zéro USB connecté | Connexion RDP-over-LAN |
|---|---|---|---|
| Performances vidéo | Recommandé pour de meilleures performances vidéo | Utiliser des clients légers qui prennent en charge RemoteFX pour améliorer la qualité vidéo à une bande passante réseau inférieure | |
| Limitations physiques | Limité par la longueur du câble vidéo et le hub USB et la longueur du câble (longueur maximale recommandée de 15 mètres) | Limité par la longueur du hub USB et du câble (longueur maximale recommandée de 15 mètres) | Limité par la distribution LAN |
| Nombre de stations autorisées | Limité par le nombre d’emplacements PCIe disponibles sur la carte mère fois les ports vidéo par carte vidéo | Le nombre total peut être limité par le fabricant du client USB zéro (pour plus d’informations, voir la note qui suit ce tableau.) | Limité par les ports disponibles sur le commutateur réseau |
| Diviser l'écran | Oui | Oui | Non |
| État du périphérique de la station MultiPoint Manager, configuration de l’ouverture de session automatique, renommage de la station | Oui | Oui | Non |
| Accès aux menus de démarrage du serveur | Oui | No | Pas de |
Notes
Le nombre total de clients USB zéro connectés au serveur peut être limité par le fabricant ou la capacité matérielle de l’ordinateur exécutant MultiPoint Services.
