Effets de perspective 3D pour une interface utilisateur en XAML

Vous pouvez appliquer des effets 3D au contenu de vos applications Windows Runtime à l’aide de transformations de perspective. Par exemple, vous pouvez donner l’illusion qu’un objet est tourné vers vous ou vers l’arrière, comme illustré ici.

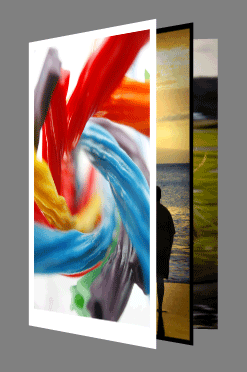

Une autre utilisation courante des transformations de perspective consiste à organiser les objets les uns par rapport aux autres de manière à créer un effet 3D, comme ci-dessous.

Outre créer des effets 3D statiques, vous pouvez animer les propriétés des transformations de perspective pour créer des effets 3D mobiles.

Les champs d’application des transformations de perspective ne se limitent pas aux images ; vous pouvez appliquer ces effets à n’importe quel objet UIElement, y compris aux contrôles. Par exemple, vous pouvez appliquer un effet 3D à la totalité d’un conteneur de contrôles tel que celui-ci :

Voici le code XAML utilisé pour créer cet exemple :

<StackPanel Margin="35" Background="Gray">
    <StackPanel.Projection>
        <PlaneProjection RotationX="-35" RotationY="-35" RotationZ="15"  />
    </StackPanel.Projection>
    <TextBlock Margin="10">Type Something Below</TextBlock>
    <TextBox Margin="10"></TextBox>
    <Button Margin="10" Content="Click" Width="100" />
</StackPanel>

Ici, nous mettons l’accent sur les propriétés de l’objet PlaneProjection qui permet de faire pivoter des objets et de les déplacer dans un espace 3D. L’exemple suivant vous permet d’expérimenter ces propriétés et de voir leur impact sur un objet.

Classe PlaneProjection

Vous pouvez appliquer des effets 3D à n’importe quel objet UIElement, en définissant sa propriété Projection à l’aide d’un objet PlaneProjection. L’objet PlaneProjection définit le rendu de la transformation dans l’espace. L’exemple suivant illustre un cas simple.

<Image Source="kid.png">
    <Image.Projection>
        <PlaneProjection RotationX="-35"   />
    </Image.Projection>
</Image>

Cette figure montre le rendu de l’image obtenue. Les axes X, Y et Z sont illustrés par des lignes rouges. L’image est pivotée de 35 degrés vers l’arrière autour de l’axe X à l’aide de la propriété RotationX.

La propriété RotationY applique une rotation autour de l’axe Y du centre de rotation.

<Image Source="kid.png">
    <Image.Projection>
        <PlaneProjection RotationY="-35"   />
    </Image.Projection>
</Image>

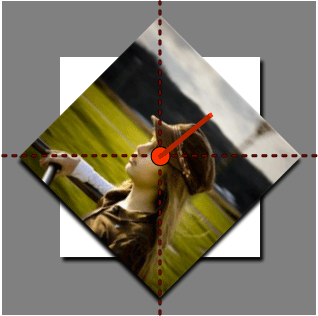

La propriété RotationZ applique une rotation autour de l’axe Z du centre de rotation (ligne perpendiculaire au plan de l’objet).

<Image Source="kid.png">
    <Image.Projection>
        <PlaneProjection RotationZ="-45"/>
    </Image.Projection>
</Image>

Les propriétés de rotation peuvent spécifier une valeur positive ou négative afin que la rotation soit effectuée dans l’un ou l’autre sens. La valeur absolue peut être supérieure à 360, ce qui fait pivoter l’objet de plus d’une rotation complète.

Vous pouvez déplacer le centre de rotation à l’aide des propriétés CenterOfRotationX, CenterOfRotationY et CenterOfRotationZ. Par défaut, les axes de rotation passent directement par le centre de l’objet, obligeant celui-ci à pivoter autour de son centre. Toutefois, si vous déplacez le centre de rotation vers le bord externe de l’objet, celui-ci pivotera autour de ce bord. La valeur par défaut des propriétésCenterOfRotationX et CenterOfRotationY est 0,5, tandis que la valeur par défaut de la propriété CenterOfRotationZ est 0. Dans le cas des propriétés CenterOfRotationX et CenterOfRotationY, les valeurs comprises entre 0 et 1 définissent le point pivot à un emplacement dans l’objet. La valeur 0 désigne un bord de l’objet, tandis que la valeur 1 représente le bord opposé. Les valeurs en dehors de cette plage sont autorisées et entraînent le déplacement du centre de rotation. Étant donné que l’axe Z du centre de rotation passe par le plan de l’objet, vous pouvez déplacer le centre de rotation derrière l’objet, à l’aide d’un nombre négatif, et devant l’objet (vers vous), à l’aide d’un nombre positif.

La propriété CenterOfRotationX déplace le centre de rotation le long de la parallèle de l’axe X de l’objet, tandis que la propriété CenterOfRotationY déplace le centre de rotation le long de l’axe Y de l’objet. Les illustrations suivantes montrent l’utilisation de différentes valeurs pour la propriété CenterOfRotationY.

<Image Source="kid.png">
    <Image.Projection>
        <PlaneProjection RotationX="-35" CenterOfRotationY="0.5" />
    </Image.Projection>
</Image>

CenterOfRotationY = "0.5" (par défaut)

<Image Source="kid.png">
    <Image.Projection>
        <PlaneProjection RotationX="-35" CenterOfRotationY="0.1"/>
    </Image.Projection>
</Image>

CenterOfRotationY = "0.1"

Comme vous pouvez le constater, l’image pivote autour du centre lorsque la propriété CenterOfRotationY est définie sur la valeur par défaut 0.5, et proche du bord supérieur lorsqu’elle est définie sur 0.1. Vous pouvez observer un comportement similaire si vous modifiez la propriété CenterOfRotationX de manière à opérer un déplacement vers l’endroit où la propriété RotationY fait pivoter l’objet.

<Image Source="kid.png">
    <Image.Projection>
        <PlaneProjection RotationY="-35" CenterOfRotationX="0.5" />
    </Image.Projection>
</Image>

CenterOfRotationX = "0.5" (par défaut)

<Image Source="kid.png">
    <Image.Projection>
        <PlaneProjection RotationY="-35" CenterOfRotationX="0.5" />
    </Image.Projection>
</Image>

CenterOfRotationX = "0.9" (bord droit)

Utilisez la propriété CenterOfRotationZ pour placer le centre de rotation au-dessus ou au-dessous du plan de l’objet. Ainsi, vous pouvez faire pivoter l’objet autour du point, à l’image d’une planète en orbite autour d’une étoile.

Positionnement d’un objet

À ce stade, vous avez appris comment faire pivoter un objet dans l’espace. Vous pouvez positionner ces objets pivotés dans l’espace les uns par rapport aux autres à l’aide des propriétés suivantes :

• La propriété LocalOffsetX déplace un objet le long de l’axe X du plan d’un objet pivoté.
• La propriété LocalOffsetY déplace un objet le long de l’axe Y du plan d’un objet pivoté.
• La propriété LocalOffsetZ déplace un objet le long de l’axe Z du plan d’un objet pivoté.
• La propriété GlobalOffsetX déplace un objet le long de l’axe X par rapport à l’écran.
• La propriété GlobalOffsetY déplace un objet le long de l’axe Y par rapport à l’écran.
• La propriété GlobalOffsetZ déplace un objet le long de l’axe Z par rapport à l’écran.

Décalage local

Les propriétés LocalOffsetX, LocalOffsetY et LocalOffsetZ déplacent un objet le long de l’axe respectif du plan de l’objet une fois que celui-ci a subi une rotation. Par conséquent, la rotation de l’objet détermine la direction du déplacement de l’objet. Pour illustrer ce concept, l’exemple suivant anime la propriété LocalOffsetX de 0 à 400 degrés et la propriété RotationY de 0 à 65 degrés.

Dans l’exemple précédent, l’objet se déplace le long de son axe X. Au tout début de l’animation, lorsque la valeur de la propriété RotationY est proche de zéro (parallèle à l’écran), l’objet se déplace le long de l’écran dans le sens X, mais à mesure que l’objet pivote vers vous, il se déplace le long de l’axe X du plan de l’objet en votre direction. À l’opposé, si vous animez la propriété RotationY avec une ampleur de -65 degrés, l’objet dessine une courbe en s’éloignant de vous.

La propriété LocalOffsetY fonctionne de façon similaire à la propriété LocalOffsetX, à la différence qu’elle opère un déplacement le long de l’axe vertical, si bien que la modification de la propriété RotationX a une incidence sur la direction dans laquelle la propriété LocalOffsetY déplace l’objet. Dans l’exemple suivant, la propriété LocalOffsetY est animée de 0 à 400 degrés, tandis que la propriété RotationX est animée de 0 à 65 degrés.

La propriété LocalOffsetZ déplace l’objet perpendiculairement à son plan comme si un vecteur était dessiné directement au centre, de l’arrière de l’objet vers vous. Pour illustrer le fonctionnement de la propriété LocalOffsetZ, l’exemple suivant anime la propriété LocalOffsetZ entre 0 et 400 degrés et la propriété RotationX entre 0 et 65 degrés.

Au début de l’animation, lorsque la valeur de la propriété RotationX est proche de zéro (parallèle à l’écran), l’objet se déplace directement vers vous, mais à mesure que la face de l’objet pivote vers le bas, celui-ci se déplace vers le bas.

Décalage global

Les propriétés GlobalOffsetX, GlobalOffsetY et GlobalOffsetZ déplacent l’objet le long d’axes par rapport à l’écran. En d’autres termes, à la différence des propriétés de décalage local, l’axe de déplacement de l’objet est indépendant de la rotation appliquée à celui-ci. Ces propriétés sont utiles lorsque vous souhaitez simplement déplacer l’objet le long de l’axe X, Y ou Z de l’écran sans vous soucier de la rotation appliquée à l’objet.

Dans l’exemple suivant, la propriété GlobalOffsetX est animée de 0 à 400 degrés, tandis que la propriété RotationY est animée de 0 à 65 degrés.

Dans cet exemple, l’objet ne change pas de course à mesure qu’il pivote. En effet, l’objet est déplacé le long de l’axe X de l’écran indépendamment de sa rotation.

Scénarios semi-3D complexes

Vous pouvez utiliser les types Matrix3DProjection et Matrix3D dans le cadre de scénarios 3D partiels plus complexes que permet l’objet PlaneProjection. L’objet Matrix3DProjection met à votre disposition une matrice de transformation 3D complète que vous pouvez appliquer à n’importe quel objet UIElement, ce qui vous permet d’appliquer aux éléments des matrices de perspective et des matrices de transformation de modèle arbitraires. Gardez à l’esprit que ces API sont minimales ; par conséquent, si vous les utilisez, vous devez écrire le code qui crée correctement les matrices de transformation 3D. Il est donc plus facile d’utiliser l’objet PlaneProjection pour des scénarios 3D simples.
