Conexión privada a API Management con un punto de conexión privado entrante

SE APLICA A: Desarrollador | Básico | Estándar | Premium

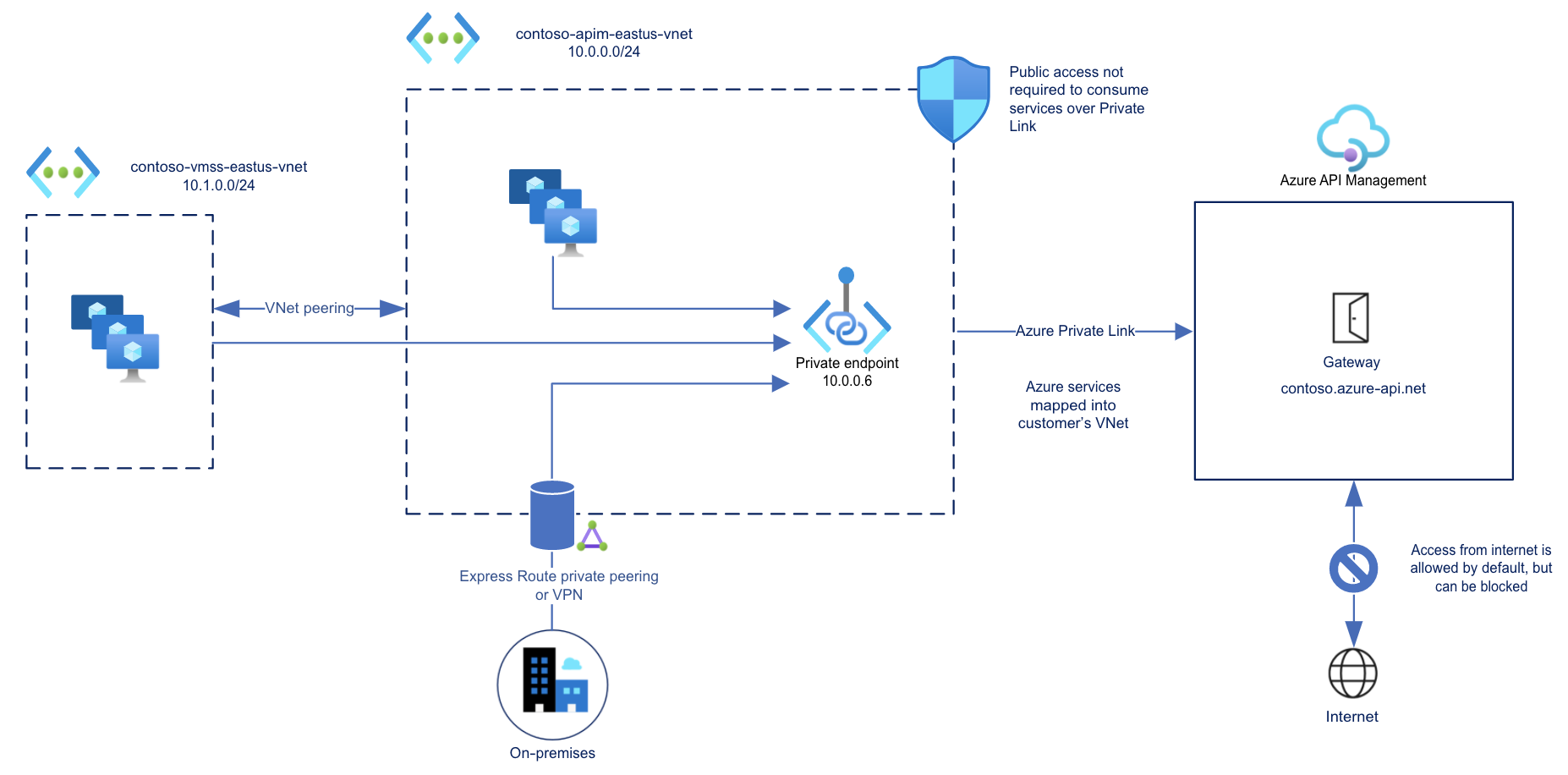

Puede configurar un punto de conexión privado entrante para la instancia de API Management. Así, los clientes de la red privada podrán acceder de forma segura a la instancia con Azure Private Link.

• El punto de conexión privado usa una dirección IP de una red virtual de Azure en la que se hospeda.

• El tráfico de red entre un cliente en la red privada y la API Management recorre la red virtual y un servicio Private Link en la red troncal de Microsoft, lo que elimina la exposición desde la red pública de Internet.

• Configure los valores del DNS personalizado o una zona privada Azure DNS para asignar el nombre de host de API Management a la dirección IP privada del punto de conexión.

Con un punto de conexión privado y Private Link, puede:

• Crear varias conexiones de Private Link a una instancia de API Management.

• Usar el punto de conexión privado para enviar tráfico de entrada a una conexión segura.

• Usar la directiva para distinguir el tráfico que procede de un punto de conexión privado.

• Limitar el tráfico de entrada solo a los puntos de conexión privados, lo que impide la filtración de datos.

Importante

• Solo puede configurar una conexión de punto de conexión privado para el tráfico entrante a la instancia de API Management. Actualmente, no se admite el tráfico de salida.

  Puede usar el modelo de red virtual externa o interna para establecer la conectividad saliente a puntos de conexión privados desde la instancia de API Management.

• Para habilitar los puntos de conexión privados de entrada, la instancia de API Management no se puede insertar en una red virtual externa o interna.

Limitaciones

• Solo el punto de conexión de la puerta de enlace de la instancia de API Management es compatible con las conexiones de Private Link entrantes.
• Cada instancia de API Management admite 100 conexiones de Private Link como máximo.
• Las conexiones no se admiten en la puerta de enlace autohospedada ni en una puerta de enlace del espacio de trabajo.

Requisitos previos

• Tener una instancia de API Management existente. Cree una suscripción si todavía no lo ha hecho.
  • La instancia de API Management debe hospedarse en la stv2plataforma de proceso.
  • No implemente (inserte) la instancia en una red virtual externa ni interna.
• Una red virtual o una subred para hospedar el punto de conexión privado. La subred puede contener otros recursos de Azure.
• (Recomendado) Una máquina virtual en la misma u otra subred en la red virtual para probar el punto de conexión privado.

• Use el entorno de Bash en Azure Cloud Shell. Para más información, consulte Inicio rápido para Bash en Azure Cloud Shell.



• Si prefiere ejecutar comandos de referencia de la CLI localmente, instale la CLI de Azure. Si utiliza Windows o macOS, considere la posibilidad de ejecutar la CLI de Azure en un contenedor Docker. Para más información, vea Ejecución de la CLI de Azure en un contenedor de Docker.

  • Si usa una instalación local, inicie sesión en la CLI de Azure mediante el comando az login. Siga los pasos que se muestran en el terminal para completar el proceso de autenticación. Para ver otras opciones de inicio de sesión, consulte Inicio de sesión con la CLI de Azure.

  • En caso de que se le solicite, instale las extensiones de la CLI de Azure la primera vez que la use. Para más información sobre las extensiones, consulte Uso de extensiones con la CLI de Azure.

  • Ejecute az version para buscar cuál es la versión y las bibliotecas dependientes que están instaladas. Para realizar la actualización a la versión más reciente, ejecute az upgrade.

Método de aprobación del punto de conexión privado

Normalmente un administrador de red crea un punto de conexión privado. En función de los permisos del control de acceso basado en rol (RBAC) de Azure, el punto de conexión privado que cree se aprueban automáticamente para enviar tráfico a la instancia de API Management o necesitan que el propietario apruebe manualmente la conexión.

Método de aprobación	Permisos mínimos de RBAC
Automático	Microsoft.Network/virtualNetworks/** Microsoft.Network/virtualNetworks/subnets/** Microsoft.Network/privateEndpoints/** Microsoft.Network/networkinterfaces/** Microsoft.Network/locations/availablePrivateEndpointTypes/read Microsoft.ApiManagement/service/** Microsoft.ApiManagement/service/privateEndpointConnections/**
Manual	Microsoft.Network/virtualNetworks/** Microsoft.Network/virtualNetworks/subnets/** Microsoft.Network/privateEndpoints/** Microsoft.Network/networkinterfaces/** Microsoft.Network/locations/availablePrivateEndpointTypes/read

Pasos para configurar un punto de conexión privado

1. Tipos de puntos de conexión privados disponibles en la suscripción
2. Deshabilitación de directivas de red en subred
3. Creación de un punto de conexión privado: portal
4. Lista de las conexiones de los puntos de conexión privados a la instancia
5. Aprobación de la conexiones pendientes de punto de conexión privado
6. Deshabilitación opcional del acceso a la red pública

Obtenga los tipos de puntos de conexión privados disponibles con la suscripción

Compruebe que el tipo de punto de conexión privado de API Management está disponible con su suscripción y en su ubicación. En el portal, busque esta información en Private Link Center. Seleccione Recursos compatibles.

También puede encontrar esta información en Tipos de puntos de conexión privados disponibles: lista de API de REST.

GET https://management.azure.com/subscriptions/{subscriptionId}/providers/Microsoft.Network/locations/{region}/availablePrivateEndpointTypes?api-version=2021-03-01

La salida debe incluir el Microsoft.ApiManagement.service tipo de punto de conexión:

[...]

      "name": "Microsoft.ApiManagement.service",
      "id": "/subscriptions/{subscriptionId}/providers/Microsoft.Network/AvailablePrivateEndpointTypes/Microsoft.ApiManagement.service",
      "type": "Microsoft.Network/AvailablePrivateEndpointTypes",
      "resourceName": "Microsoft.ApiManagement/service",
      "displayName": "Microsoft.ApiManagement/service",
      "apiVersion": "2021-04-01-preview"
    }
[...]

Deshabilitación de directivas de red en subred

Las directivas de red, como los grupos de seguridad de red, deben deshabilitarse en la subred que se usó para el punto de conexión privado.

Si usa herramientas como Azure PowerShell, la Interfaz de la línea de comandos de Azure o la API de REST para configurar los puntos de conexión privados, actualice manualmente la configuración de la subred. Por ejemplo, consulte Administración de directivas de red de puntos de conexión privados.

Al usar Azure Portal para crear un punto de conexión privado, como se muestra en la siguiente sección, las directivas de red se deshabilitan automáticamente como parte del proceso de creación

Creación de un punto de conexión privado: portal

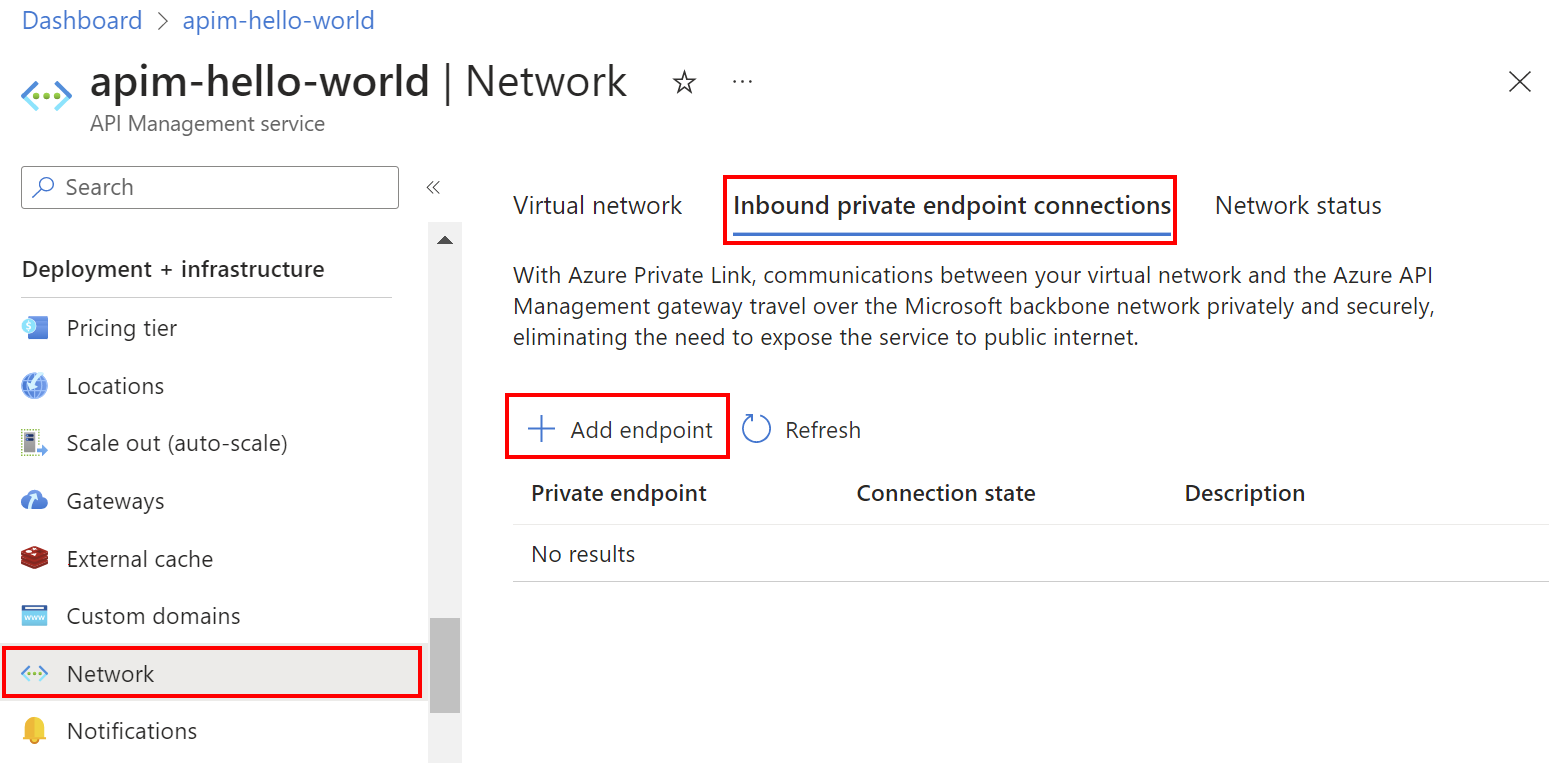

1. Vaya al servicio API Management en Azure Portal.

2. En el menú de la izquierda, en implementación e infraestructura, seleccione Red.

3. Seleccione Conexiones de puntos de conexión privados entrantes>+ Agregar punto de conexión.



4. En la pestaña Aspectos básicos de Crear un punto de conexión privado, escriba o seleccione la siguiente información:

   Configuración	Value
   Detalles del proyecto
   Subscription	Seleccione su suscripción.
   Resource group	Seleccione un grupo de recursos existente, o bien cree uno. Debe estar en la misma región que la red virtual.
   Detalles de instancia
   Nombre	Escriba un nombre para el punto de conexión privado, como myPrivateEndpoint.
   Nombre de la interfaz de red	Escriba un nombre para la interfaz de red, como myInterface
   Region	Seleccione una ubicación para el punto de conexión privado. Debe estar en la misma región que la red virtual. Puede ser distinta a la región en la que se hospeda la instancia de API Management.

5. Seleccione el botón Siguiente: Recurso en la parte inferior de la pantalla. Ya está rellenada la siguiente información sobre la instancia de API Management:

   • Subscription
   • Tipo de recurso
   • Nombre del recurso

6. En Recurso, en subrecurso de destino, seleccione Puerta de enlace.



7. Seleccione el botón Siguiente: Virtual Network de la parte inferior de la pantalla.

8. En Redes, escriba o seleccione esta información:

   Configuración	Value
   Virtual network	Seleccione la red virtual.
   Subnet	Seleccione la subred.
   Configuración de IP privada	En la mayoría de los casos, seleccione Asignar dinámicamente la dirección IP.
   Grupo de seguridad de aplicaciones	Opcionalmente, seleccione un grupo de seguridad de aplicaciones.

9. Seleccione el botón Siguiente: DNS en la parte inferior de la pantalla.

10. En Integración de DNS privado, escriba o seleccione esta información:

    Configuración	Valor
    Integración con una zona DNS privada	Deje el valor predeterminado de Sí.
    Subscription	Seleccione su suscripción.
    Grupos de recursos	Seleccione el grupo de recursos que necesite.
    Zonas DNS privadas	Se muestra el valor predeterminado: (nuevo) privatelink.azure-api.net.

11. Seleccione el botón Siguiente: pestañas en la parte inferior de la pantalla. Si lo desea, escriba etiquetas para organizar los recursos de Azure.

    1. Seleccione el botón Siguiente: Revisar y crear en la parte inferior de la pantalla.

12. Seleccione Crear.

Lista de las conexiones de los puntos de conexión privados a la instancia

Una vez creado el punto de conexión privado y actualizado el servicio, figura en la lista de la página de las Conexiones del punto de conexión privado entrantes de la instancia de API Management del portal.

Tenga en cuenta el estado de la conexión del punto de conexión:

• Aprobada indica que el recurso API Management la aprobó automáticamente.
• Pendiente indica que el propietario del recurso tiene que aprobarla manualmente.

Aprobación de conexiones pendientes del punto de conexión privado

Si el estado de una conexión de punto de conexión privado es pendiente, un propietario de la instancia de API Management tiene que aprobarla manualmente para que pueda usarse.

Si tiene los permisos adecuados, apruebe una conexión de punto de conexión privado en la página Conexiones de puntos de conexión privado de la instancia de API Management en el portal. En el menú contextual (...) de la conexión, seleccione Aprobar.

También puede usar API Management Conexión de punto de conexión privado: crear o actualizar API de REST para aprobar las conexiones de punto de conexión privado pendientes.

Deshabilitación opcional del acceso a la red pública

Para limitar, de forma opcional, el tráfico de entrada solo de la instancia de API Management a los puntos de conexión privados, deshabilite el acceso a la red pública.

Nota:

El acceso a la red pública solo se puede deshabilitar en instancias de API Management configuradas con un punto de conexión privado, no con otras configuraciones de red, como la inyección de red virtual.

Para deshabilitar el acceso a la red pública mediante la CLI de Azure, ejecute el comando az apim update, sustituyendo los nombres de la instancia de API Management y el grupo de recursos:

az apim update --name my-apim-service --resource-group my-resource-group --public-network-access false

También puede usar el servicio API Management: actualizar API de REST para deshabilitar el acceso a la red pública estableciendo la propiedad publicNetworkAccess en Disabled.

Validación de una conexión del punto de conexión privado

Una vez creado el punto de conexión privado, confirme su configuración DNS en el portal:

1. Vaya al servicio API Management en Azure Portal.

2. En el menú de la izquierda, en Implementación e infraestructura, seleccione Red>Conexiones de punto de conexión privado entrantes y seleccione el punto de conexión privado que creó.

3. En el panel de navegación izquierdo, en Configuración, seleccione configuración de DNS.

4. Revise los registros de DNS y la dirección IP del punto de conexión privado. La dirección IP es una dirección privada en el espacio de direcciones de la subred en donde se configura el punto de conexión privado.

Prueba en la red virtual

Conéctese a una máquina virtual que haya configurado en la red virtual.

Ejecute una utilidad, como nslookup o dig, para buscar la dirección IP del punto de conexión de la puerta de enlace predeterminado a través de Private Link. Por ejemplo:

nslookup my-apim-service.azure-api.net

La salida debe incluir la dirección IP privada asociada al punto de conexión privado.

Las llamadas API iniciadas dentro de la red virtual al punto de conexión de la puerta de enlace predeterminada deberían hacerse correctamente.

Prueba de Internet

Desde el exterior de la ruta de acceso del punto de conexión privado, intente llamar al punto de conexión predeterminado de la puerta de enlace de la instancia de API Management. Si el acceso público está deshabilitado, la salida incluye un error con el código de estado 403 y un mensaje similar al siguiente:

Request originated from client public IP address xxx.xxx.xxx.xxx, public network access on this 'Microsoft.ApiManagement/service/my-apim-service' is disabled.

To connect to 'Microsoft.ApiManagement/service/my-apim-service', please use the Private Endpoint from inside your virtual network.
