Creación y ejecución de código de .NET desde flujos de trabajo estándar en Azure Logic Apps

Artigo
06/19/2024

Se aplica a: Azure Logic Apps (estándar)

Para las soluciones de integración en las que tiene que crear y ejecutar código de .NET desde el flujo de trabajo de una aplicación lógica estándar, puede usar Visual Studio Code con la extensión de Azure Logic Apps (estándar). Esta extensión proporciona las siguientes funcionalidades y ventajas:

Escriba su propio código mediante la creación de funciones que tengan la flexibilidad y el control para resolver los problemas de integración más difíciles.
Depure código localmente en Visual Studio Code. Recorra el código y los flujos de trabajo en la misma sesión de depuración.
Implemente código junto con los flujos de trabajo. No es necesario ningún otro plan de servicio.
Admita escenarios de migración de BizTalk Server para que pueda migrar mediante lift-and-shift inversiones personalizadas de .NET desde el entorno local a la nube.

Con la capacidad de escribir su propio código, puede lograr escenarios como los siguientes:

Implementación automática de lógica de negocios
Análisis personalizado para extraer información de un mensaje entrante
Validación de datos y transformaciones sencillas
Modelado de mensajes para mensajes salientes a otro sistema, como una API
Cálculos

Esta funcionalidad no es adecuada para escenarios como los siguientes:

Procesos que tardan más de 10 minutos en ejecutarse
Transformaciones de datos y mensajes grandes
Escenarios complejos de procesamiento por lotes y desagrupación
Los componentes de canalización de BizTalk Server que implementan streaming

Para obtener más información sobre las limitaciones de Azure Logic Apps, consulte Límites y configuración: Azure Logic Apps.

Prerrequisitos

Una cuenta y una suscripción de Azure. Si aún no tiene una, regístrese para obtener una cuenta de Azure gratuita.
La versión más reciente de Visual Studio Code con la extensión de Azure Logic Apps (estándar). Para cumplir estos requisitos, consulte los requisitos previos para Crear flujos de trabajo estándar en Azure Logic Apps de un solo inquilino con Visual Studio Code.
- La funcionalidad de funciones personalizadas solo está disponible actualmente en Visual Studio Code que se ejecuta en un sistema operativo Windows.
- La funcionalidad de funciones personalizadas admite actualmente la llamada a .NET Framework y .NET 8 para flujos de trabajo de aplicaciones lógicas hospedadas en Azure.
Una carpeta local que se va a usar para crear el proyecto de código

Limitaciones

La creación de funciones personalizadas actualmente no está disponible en Azure Portal. Sin embargo, después de implementar las funciones desde Visual Studio Code en Azure, siga los pasos descritos en Llamada al código desde un flujo de trabajo para Azure Portal. Puede usar la acción integrada denominada Llamada a una función local en esta aplicación lógica para seleccionar entre las funciones personalizadas implementadas y ejecutar el código. Las acciones posteriores del flujo de trabajo pueden hacer referencia a las salidas de estas funciones, como en cualquier otro flujo de trabajo. Puede ver el historial de ejecución, las entradas y las salidas de la acción integrada.

Creación de un proyecto de código

La extensión más reciente de Azure Logic Apps (estándar) para Visual Studio Code incluye una plantilla de proyecto de código que proporciona una experiencia simplificada para escribir, depurar e implementar su propio código con los flujos de trabajo. Esta plantilla de proyecto crea un archivo de área de trabajo y dos proyectos de ejemplo: un proyecto para escribir el código, el otro proyecto para crear los flujos de trabajo.

Nota:

No puede usar la misma carpeta de proyecto para el código y los flujos de trabajo.

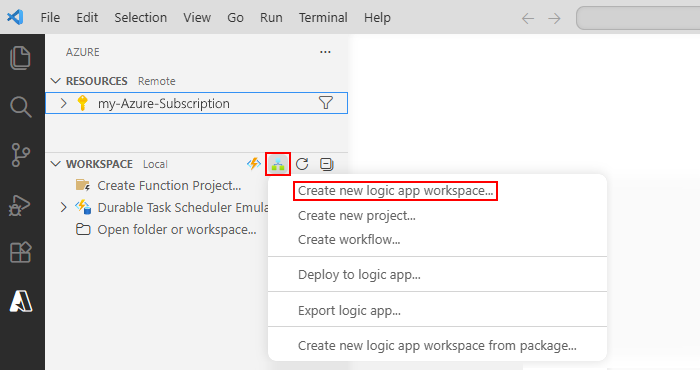

Abra Visual Studio Code. En la barra de actividades, seleccione el icono de Azure. (Teclado: Mayús + Alt + A)
En la ventana de Azure que se abre, en la barra de herramientas de la sección Área de trabajo, en el menú Azure Logic Apps, seleccione Crear una nueva área de trabajo de la aplicación lógica.
En el cuadro Seleccionar carpeta, vaya a la carpeta local que creó para el proyecto y selecciónela.

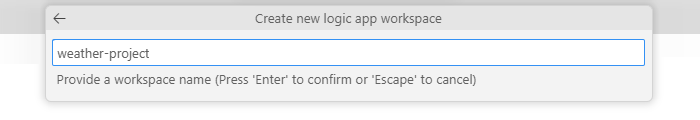

Cuando aparezca el cuadro Creación de un área de trabajo de aplicación lógica, proporcione un nombre para el área de trabajo:

Este ejemplo continúa con MyLogicAppWorkspace.

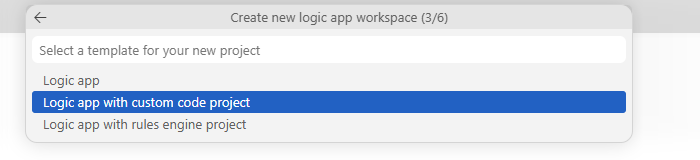

Cuando aparezca el cuadro Selección de una plantilla de proyecto para el área de trabajo de la aplicación lógica, seleccione Aplicación lógica con proyecto de código personalizado.
Para los flujos de trabajo de aplicaciones lógicas estándar hospedadas en Azure, siga la solicitud para seleccionar .NET Framework o .NET 8.

Siga las solicitudes posteriores para proporcionar los siguientes valores de ejemplo:

Elemento	Valor de ejemplo
Nombre de función para el proyecto de funciones de .NET	WeatherForecast
Nombre del espacio de nombres para el proyecto de funciones de .NET	Contoso.Enterprise
Plantilla de flujo de trabajo: - Flujo de trabajo con estado - Flujo de trabajo sin estado	Flujo de trabajo con estado
Nombre del flujo de trabajo	MyWorkflow

Seleccione Abrir en la ventana actual.

Después de finalizar este paso, Visual Studio Code crea el área de trabajo, que incluye un proyecto de funciones de .NET y un proyecto de aplicación lógica, de manera predeterminada, por ejemplo:

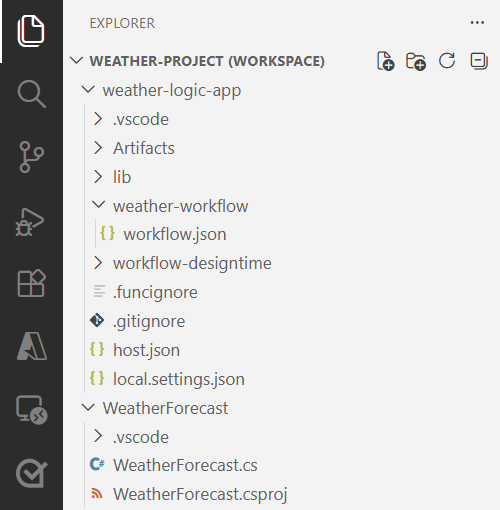

Captura de pantalla que muestra Visual Studio Code con un área de trabajo creada.

Nodo	Descripción
*<workspace-name>*	Contiene el proyecto de funciones de .NET y el proyecto de flujo de trabajo de la aplicación lógica.
Funciones	Contiene los artefactos del proyecto de funciones de .NET. Por ejemplo, el archivo *<function-name>.cs* es el archivo de código donde puede crear el código.
LogicApp	Contiene los artefactos del proyecto de aplicación lógica, incluido un flujo de trabajo en blanco.

Escritura del código

En el área de trabajo, expanda el nodo Funciones, si aún no está expandido.

Abra el archivo <function-name>.cs, que en este ejemplo se llama WeatherForecast.cs.

De manera predeterminada, este archivo contiene código de ejemplo que tiene los siguientes elementos de código junto con los valores de ejemplo proporcionados anteriormente cuando corresponda:

Nombre del espacio de nombres
Nombre de la clase
Nombre de función
Parámetros de función
Tipo de valor devuelto
Tipo complejo

A continuación se muestra un ejemplo de código de ejemplo completo:

//------------------------------------------------------------
// Copyright (c) Microsoft Corporation. All rights reserved.
//------------------------------------------------------------

namespace Contoso.Enterprise
{
    using System;
    using System.Collections.Generic;
    using System.Threading.Tasks;
    using Microsoft.Azure.Functions.Extensions.Workflows;
    using Microsoft.Azure.WebJobs;
    using Microsoft.Extensions.Logging;

    /// <summary>
    /// Represents the WeatherForecast flow invoked function.
    /// </summary>
    public class WeatherForecast
    {

        private readonly ILogger<WeatherForecast> logger;

        public WeatherForecast(ILoggerFactory loggerFactory)
        {
            logger = loggerFactory.CreateLogger<WeatherForecast>();
        }

        /// <summary>
        /// Executes the logic app workflow.
        /// </summary>
        /// <param name="zipCode">The zip code.</param>
        /// <param name="temperatureScale">The temperature scale (e.g., Celsius or Fahrenheit).</param>
        [FunctionName("WeatherForecast")]
        public Task<Weather> Run([WorkflowActionTrigger] int zipCode, string temperatureScale)
        {

            this.logger.LogInformation("Starting WeatherForecast with Zip Code: " + zipCode + " and Scale: " + temperatureScale);

            // Generate random temperature within a range based on the temperature scale
            Random rnd = new Random();
            var currentTemp = temperatureScale == "Celsius" ? rnd.Next(1, 30) : rnd.Next(40, 90);
            var lowTemp = currentTemp - 10;
            var highTemp = currentTemp + 10;

            // Create a Weather object with the temperature information
            var weather = new Weather()
            {
                ZipCode = zipCode,
                CurrentWeather = $"The current weather is {currentTemp} {temperatureScale}",
                DayLow = $"The low for the day is {lowTemp} {temperatureScale}",
                DayHigh = $"The high for the day is {highTemp} {temperatureScale}"
            };

            return Task.FromResult(weather);
        }

        /// <summary>
        /// Represents the weather information for WeatherForecast.
        /// </summary>
        public class Weather
        {
            /// <summary>
            /// Gets or sets the zip code.
            /// </summary>
            public int ZipCode { get; set; }

            /// <summary>
            /// Gets or sets the current weather.
            /// </summary>
            public string CurrentWeather { get; set; }

            /// <summary>
            /// Gets or sets the low temperature for the day.
            /// </summary>
            public string DayLow { get; set; }

            /// <summary>
            /// Gets or sets the high temperature for the day.
            /// </summary>
            public string DayHigh { get; set; }
        }
    }
}

La definición de función incluye un método predeterminado Run que puede usar para empezar. Este método Run de ejemplo muestra algunas de las funcionalidades disponibles con la característica de funciones personalizadas, como pasar diferentes entradas y salidas, incluidos los tipos complejos de .NET.

El archivo <function-name>.cs también incluye la interfaz ILogger, que proporciona compatibilidad con el registro de eventos en un recurso de Application Insights. Puede enviar información de seguimiento a Application Insights y almacenar esa información junto con la información de seguimiento de los flujos de trabajo, por ejemplo:

private readonly ILogger<WeatherForecast> logger;

public WeatherForecast(ILoggerFactory loggerFactory)
{
    logger = loggerFactory.CreateLogger<WeatherForecast>();
}

[FunctionName("WeatherForecast")]
public Task<Weather> Run([WorkflowActionTrigger] int zipCode, string temperatureScale)
{

    this.logger.LogInformation("Starting WeatherForecast with Zip Code: " + zipCode + " and Scale: " + temperatureScale);

    <...>

}

Reemplace el código de función de ejemplo por el suyo propio y edite el método Run predeterminado para sus propios escenarios. O bien, puede copiar la función, incluida la declaración [FunctionName("<*function-name*>")] y, a continuación, cambiar el nombre de la función por un nombre único. Puede editar la función que se volvió a nombrar para satisfacer sus necesidades.

Este ejemplo continúa con el código de ejemplo sin cambios.

Compilar y generar el código

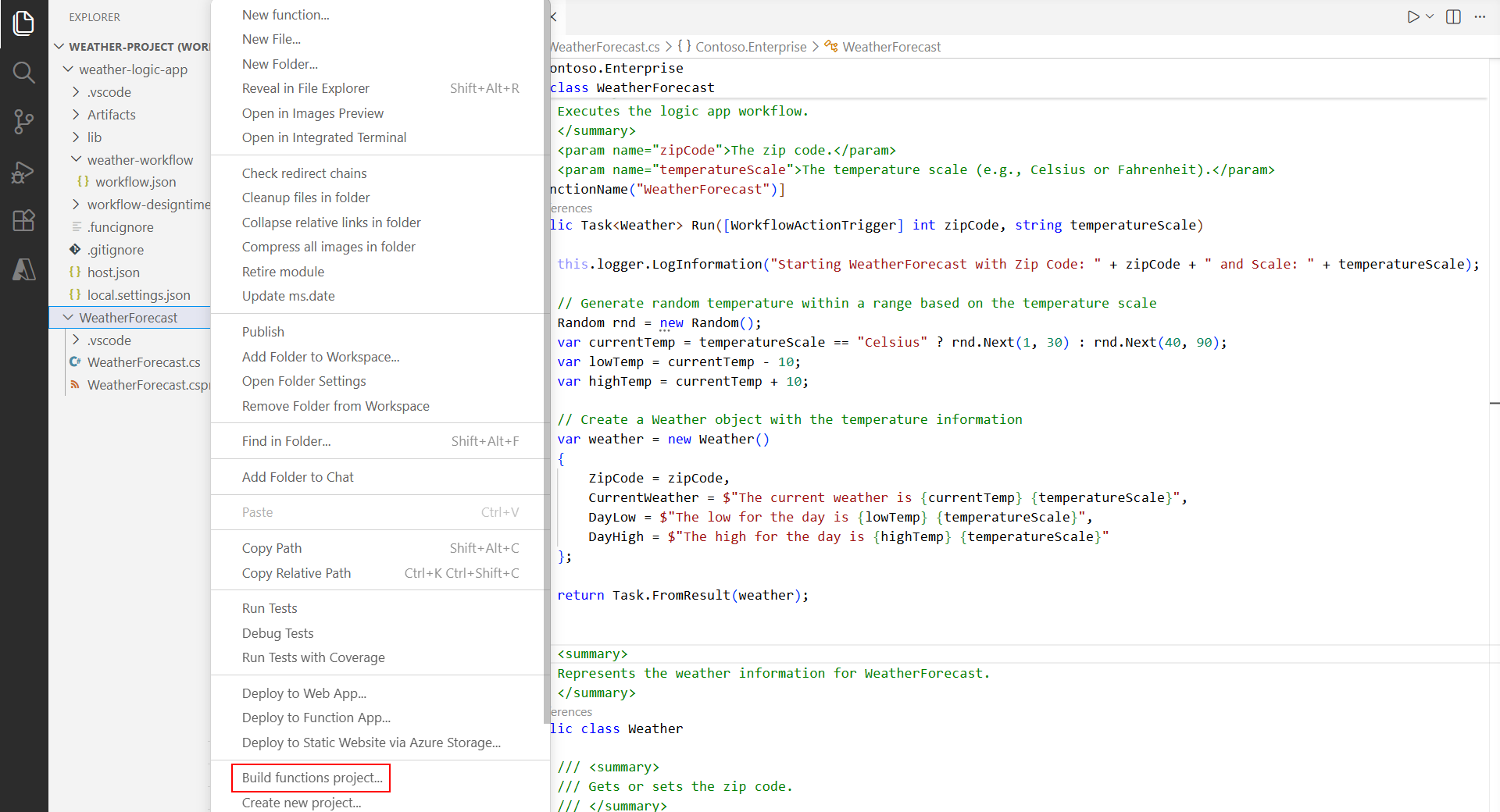

Después de terminar de escribir el código, compile para asegurarse de que no existen errores de compilación. El proyecto de funciones de .NET incluye automáticamente tareas de compilación, que compilan y, después, agregan el código a la carpeta lib\custom del proyecto de aplicación lógica donde los flujos de trabajo buscan funciones personalizadas para ejecutar. Estas tareas colocan los ensamblados en la carpeta lib\custom\net472 o lib\custom\net8, en función de la versión de .NET.

En Visual Studio Code, desde el menú Terminal, seleccione Nuevo terminal.
En la lista de directorios de trabajo que aparece, seleccione Funciones como directorio de trabajo actual para el nuevo terminal.

Visual Studio Code abre una ventana de terminal con un símbolo del sistema.
En la ventana Terminal, en el símbolo del sistema, escriba dotnet restore.

Visual Studio Code analiza los proyectos y determina si están actualizados.
Una vez que vuelva a aparecer el símbolo del sistema, escriba dotnet build. O bien, en el menú Terminal, seleccione Ejecutar tarea. En la lista de tareas, seleccione crear (Funciones).

Si la compilación se realiza correctamente, la ventana Terminal informa que La compilación se realizó correctamente.
Confirme que existen los siguientes elementos en el proyecto de aplicación lógica:
- En el área de trabajo, expanda las siguientes carpetas: LogicApp>lib\custom>net472 o net8, en función de la versión de .NET. Confirme que la subcarpeta denominada net472 o net8, respectivamente, contiene los archivos de ensamblado (DLL) necesarios para ejecutar el código, incluido un archivo denominado <nombre-de-la-función>.dll.
- En el área de trabajo, expanda las carpetas siguientes: LogicApp>lib\custom><function-name>. Confirme que la subcarpeta denominada <nombre-de-la-función> contiene un archivo función.json, que incluye los metadatos sobre el código de función que escribió. El diseñador de flujo de trabajo usa este archivo para determinar las entradas y salidas necesarias al llamar al código.

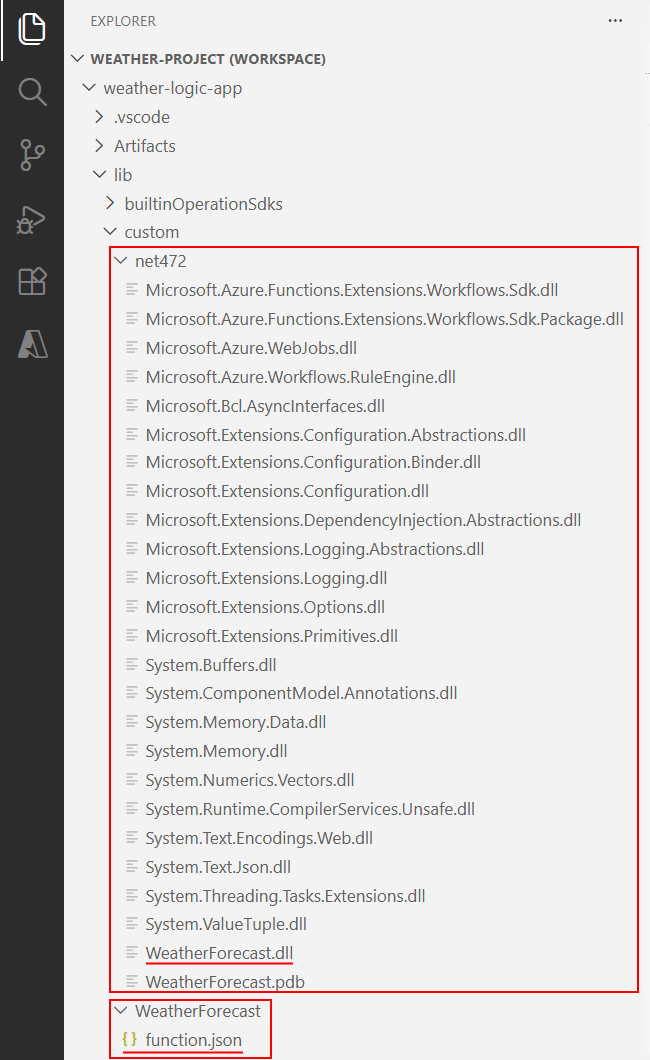

En el ejemplo siguiente se muestran ensamblados generados de ejemplo y otros archivos en el proyecto de aplicación lógica:

Llamar al código desde el flujo de trabajo

Después de confirmar que el código se compila y que el proyecto de aplicación lógica contiene los archivos necesarios para que se ejecute el código, abra el flujo de trabajo predeterminado incluido en el proyecto de aplicación lógica.

En el área de trabajo, en LogicApp, expanda el nodo <workflow-name>, abra el menú contextual de workflow.json y seleccione Abrir Diseñador.

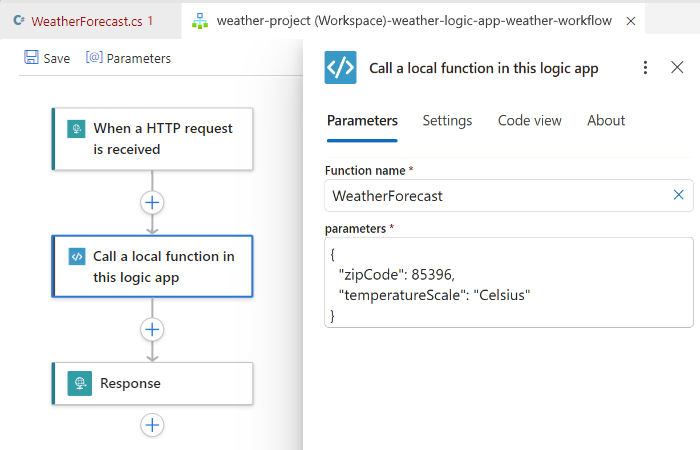

En el diseñador de flujo de trabajo que se abre, el flujo de trabajo predeterminado, incluido con el proyecto de aplicación lógica, aparece con el siguiente desencadenador y acciones:
- El desencadenar integrado Solicitud llamado Cuando se recibe una solicitud HTTP
- La acción integrada llamada Llamar a una función local en esta aplicación lógica
- La acción integrada Respuesta denominada Respuesta, que se usa para responder al autor de la llamada solo cuando se usa el desencadenador Solicitud.
Seleccione la acción llamada Llamar a una función local en esta aplicación lógica.

El panel de información de la acción se abre a la derecha.
Revise y confirme que el valor del parámetro Function Name está establecido en la función que desea ejecutar. Revise o cambie cualquier otro valor de parámetro que use la función.

Depuración del código y el flujo de trabajo

Repita los pasos siguientes para iniciar el emulador de almacenamiento de Azurite tres veces: una vez cada uno para los siguientes servicios de Azure Storage:
- Servicio Blob de Azure
- Azure Queue Service
- Servicio Tabla de Azure
1. Desde el menú Vista de Visual Studio Code, seleccione Paleta de comandos.
2. En el símbolo del sistema que aparece, busque y seleccione Azurite: Iniciar Blob Service.
3. En la lista de directorios de trabajo que aparece, seleccione LogicApp.
4. Repita estos pasos para Azurite: Iniciar Queue Service y Azurite: Iniciar Table Service.
La operación es correcta si la barra de tareas de Visual Studio Code de la parte inferior de la pantalla muestra los tres servicios de almacenamiento en ejecución, por ejemplo:
Adjunte el depurador al proyecto de aplicación lógica siguiendo estos pasos:

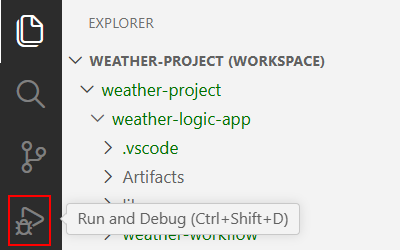

1. En la barra de actividad de Visual Studio Code, seleccione Ejecutar y depurar. (Teclado: Ctrl + Mayús + D)
2. En la lista Ejecutar y depurar, seleccione Asociar a la aplicación lógica (LogicApp) si aún no está seleccionada y, a continuación, seleccione Reproducir (flecha verde).

  Se abre la ventana Terminal y se muestra el proceso de depuración iniciado. A continuación, aparece la ventana Consola de depuración y muestra los estados de depuración. En la parte inferior de Visual Studio Code, la barra de tareas se vuelve naranja, lo que indica que el depurador de .NET está cargado.
Adjunte el depurador al proyecto de funciones de .NET siguiendo estos pasos, en función del código:

Proyectos de .NET 8
1. Desde el menú Vista de Visual Studio Code, seleccione Paleta de comandos.
2. En la paleta de comandos, busque y seleccione Depurar: Asociar a un proceso de .NET 5+ o .NET Core.
3. En la lista, busque y seleccione el proceso de dotnet.exe. Si existen varios procesos dotnet.exe, seleccione el proceso que tiene la siguiente ruta de acceso:

  <nombre-de-unidad>:\Usuarios<nombre-de-usuario>.azure-functions-core-tools\Functions\ExtensionBundles\Microsoft.Azure.Functions.ExtensionBundle.Workflows<extension-bundle-version>\CustomCodeNetFxWorker\net8\Microsoft.Azure.Workflows.Functions.CustomCodeNetFxWorker.dll
Proyectos de .NET Framework

En la lista Ejecutar y depurar, seleccione Asociar a funciones de .NET (Functions), si aún no está seleccionado y, a continuación, seleccione Reproducir (flecha verde).

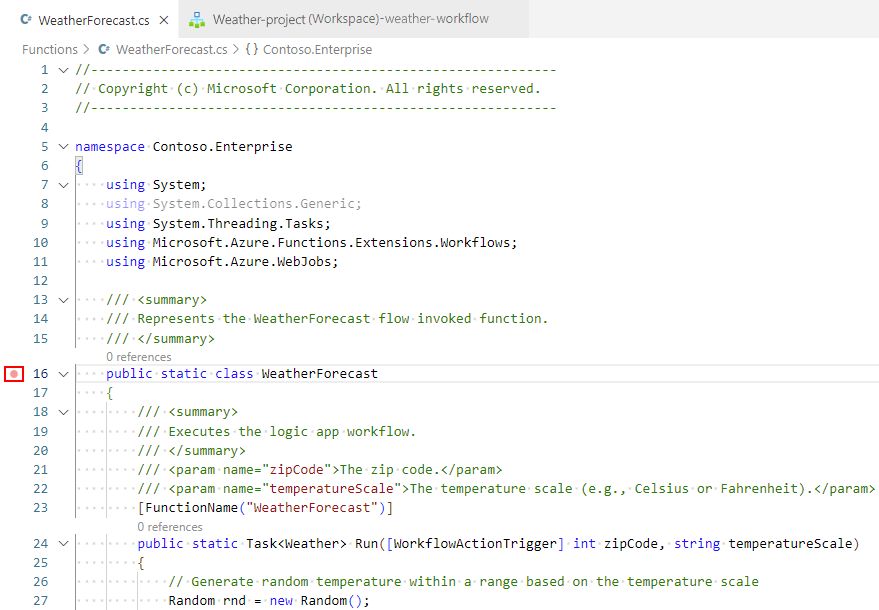

Para establecer los puntos de interrupción, en la definición de la función (<function-name>.cs) o la definición del flujo de trabajo (workflow.json), busque el número de línea donde desee establecer el punto de interrupción y seleccione la columna a la izquierda, por ejemplo:
Para ejecutar manualmente el desencadenador Solicitud en el flujo de trabajo, abra la página Información general del flujo de trabajo.
1. En el proyecto de aplicación lógica, abra el menú contextual del archivo workflow.json y seleccione Información general.

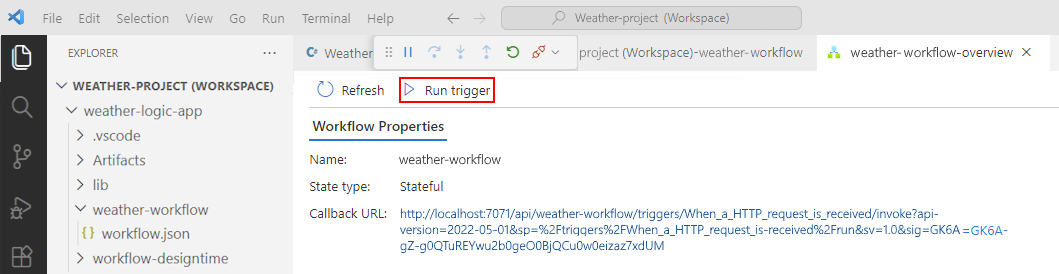

  En la página Información general del flujo de trabajo, el botón Ejecutar desencadenador está disponible para cuando desee iniciar manualmente el flujo de trabajo. En Propiedades del flujo de trabajo, el valor de Dirección URL de devolución de llamada es la dirección URL de un punto de conexión al que se puede llamar creado por el desencadenador Solicitud en el flujo de trabajo. Puede enviar solicitudes a esta dirección URL para desencadenar el flujo de trabajo desde otras aplicaciones, incluidos otros flujos de trabajo de aplicaciones lógicas.
En la barra de herramientas de la página Información general, seleccione Ejecutar desencadenador.

Una vez que el flujo de trabajo comienza a ejecutarse, el depurador activa el primer punto de interrupción.
En el menú Ejecutar o en la barra de herramientas del depurador, seleccione una acción de depuración.

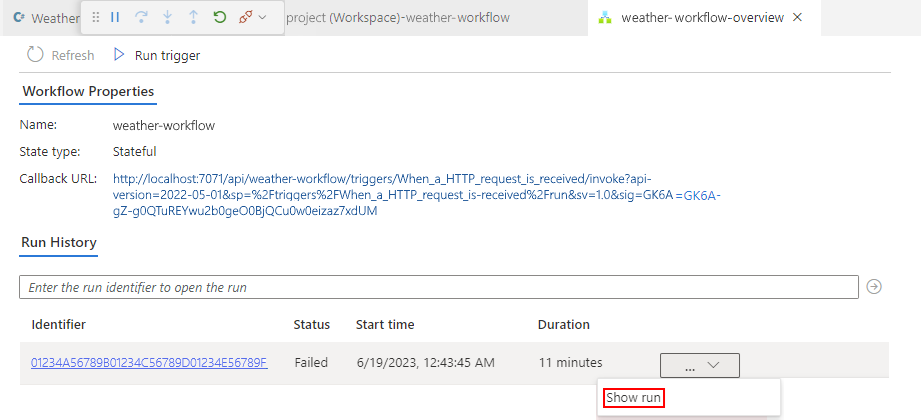

Una vez completada la ejecución del flujo de trabajo, la página Información general muestra la ejecución finalizada y los detalles básicos sobre esa ejecución.
Para revisar más información sobre la ejecución del flujo de trabajo, seleccione la ejecución finalizada. O bien, en la lista situada junto a la columna Duración, seleccione Mostrar ejecución.

Implementación del código

Puede implementar las funciones personalizadas de la misma manera que implementa el proyecto de aplicación lógica. Tanto si implementa desde Visual Studio Code como si usa un proceso de CI/CD de DevOps, asegúrese de compilar el código y de que todos los ensamblados dependientes existan en la siguiente carpeta del proyecto de aplicación lógica antes de implementar:

.NET 4.7.2: carpeta lib/custom/net472
.NET 8: carpeta lib/custom/net8

Para obtener más información, consulte Implementación de flujos de trabajo estándar de Visual Studio Code en Azure.

Solucionar problemas

Error del panel de información de acción

En el diseñador de flujos de trabajo, al seleccionar la acción integrada denominada Llamar a una función local en esta aplicación lógica, el panel de información de la acción muestra el mensaje siguiente:

Failed to retrieve dynamic inputs. Error details:

En este escenario, examine el proyecto de aplicación lógica para comprobar si la carpeta LogicApp\lib\custom está vacía. Si está vacía, en el menú Terminal, seleccione Ejecutar tarea>Compilar funciones.

Actualmente no se está ejecutando ningún proceso con el nombre especificado.

Si recibe este mensaje de error al ejecutar el flujo de trabajo, es probable que tenga el proceso del depurador asociado a funciones de .NET, en lugar de a la aplicación lógica.

Para solucionar este problema, en la lista Ejecutar y depurar, seleccione Asociar a la aplicación lógica (LogicApp) y, a continuación, seleccione Reproducir (flecha verde).

Paquete no importado correctamente

Si la ventana Salida muestra un error similar al siguiente mensaje, asegúrese de que tiene instalado al menos .NET 6.0. Si tiene instalada esta versión, intente desinstalarla y volver a instalarla.

C:\Users\yourUserName\.nuget\packages\microsoft.net.sdk.functions\4.2.0\build\Microsoft.NET.Sdk.Functions.targets(83,5): warning : The ExtensionsMetadataGenerator package was not imported correctly. Are you missing 'C:\Users\yourUserName\.nuget\packages\microsoft.azure.webjobs.script.extensionsmetadatagenerator\4.0.1\build\Microsoft.Azure.WebJobs.Script.ExtensionsMetadataGenerator.targets' or 'C:\Users\yourUserName\.nuget\packages\microsoft.azure.webjobs.script.extensionsmetadatagenerator\4.0.1\build\Microsoft.Azure.WebJobs.Script.ExtensionsMetadataGenerator.props'? [C:\Desktop\...\custom-code-project\MyLogicAppWorkspace\Function\WeatherForecast.csproj] WeatherForecast -> C:\Desktop\...\custom-code-project\MyLogicAppWorkspace\Function\\bin\Debug\net472\WeatherForecast.dll C:\Users\yourUserName\.nuget\packages\microsoft.net.sdk.functions\4.2.0\build\Microsoft.NET.Sdk.Functions.Build.targets(32,5): error : It was not possible to find any compatible framework version [C:\Desktop\...\custom-code-project\MyLogicAppWorkspace\Function\WeatherForecast.csproj] C:\Users\yourUserName\.nuget\packages\microsoft.net.sdk.functions\4.2.0\build\Microsoft.NET.Sdk.Functions.Build.targets(32,5): error : The specified framework 'Microsoft.NETCore.App', version '6.0.0' was not found. [C:\Desktop\...\custom-code-project\MyLogicAppWorkspace\Function\WeatherForecast.csproj] C:\Users\yourUserName\.nuget\packages\microsoft.net.sdk.functions\4.2.0\build\Microsoft.NET.Sdk.Functions.Build.targets(32,5): error : - Check application dependencies and target a framework version installed at: [C:\Desktop\...\custom-code-project\MyLogicAppWorkspace\Function\WeatherForecast.csproj]

Errores de compilación

Si la función no incluye variables y usted compila el código, la ventana Salida podría mostrar los siguientes mensajes de error:

C:\Users\yourUserName\...\custom-code-project\Function\func.cs (24,64): error CS1031: Type expected [C:\Users\yourUserName\...\custom-code-project\Function\func.csproj]
C:\Users\yourUserName\...\custom-code-project\Function\func.cs (24,64): error CS1001: Identifier expected [C:\Users\yourUserName\...\custom-code-project\Function\func.csproj]

Build FAILED.

0 Warning(s)
2 Error(s)

Para solucionar este problema, en el método Run del código, anexe el parámetro siguiente:

string parameter1 = null

En el ejemplo siguiente se muestra cómo aparece la firma del método Run:

public static Task<Weather> Run([WorkflowActionTrigger] int zipCode, string temperatureScale, string parameter1 = null)
