Esercitazione: Distribuire e esaminare il modello di applicazione di monitoraggio del pannello solare

L'app di monitoraggio di pannelli solari consente alle utilità e ai partner di monitorare i pannelli solari, ad esempio la generazione di energia e lo stato di connessione in tempo quasi reale. Può inviare notifiche in base ai criteri di soglia definiti Fornisce comandi di esempio, ad esempio il firmware di aggiornamento. È possibile esportare i dati del pannello solare in altre applicazioni aziendali.

Funzionalità principali dell'applicazione:

• Modello di dispositivo di esempio per pannello solare
• Informazioni sul pannello solare e stato attivo
• Generazione di energia solare e altre letture
• Esempi di comandi e controlli
• Visualizzazione e dashboard predefiniti
• Estendibilità per lo sviluppo di soluzioni personalizzate

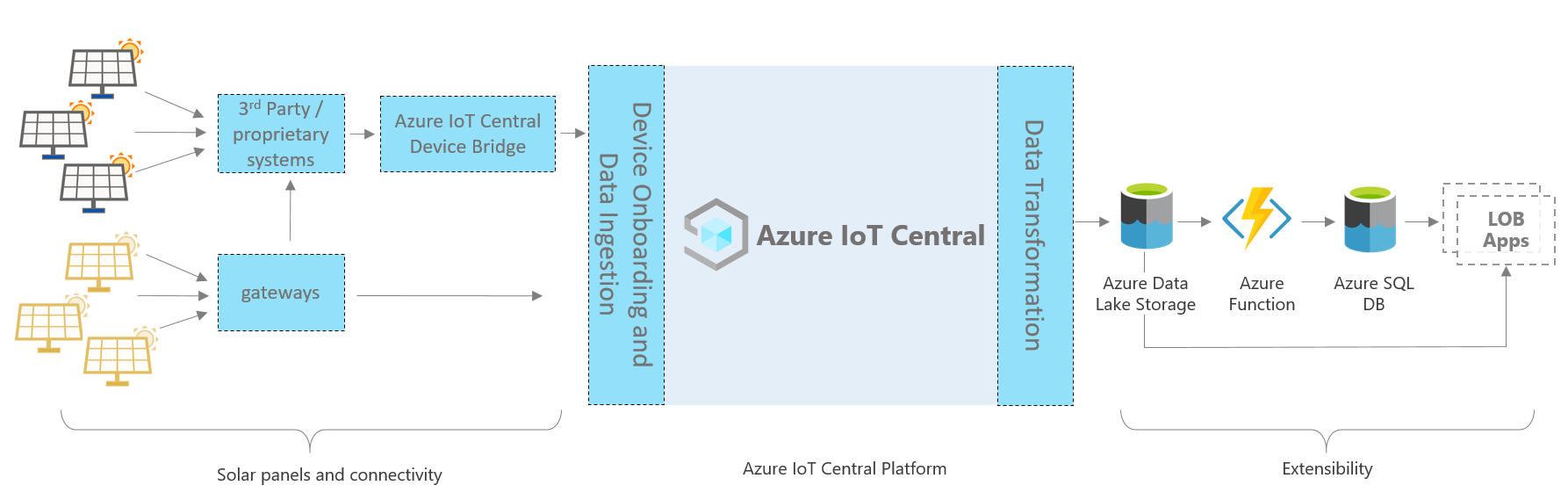

L'architettura è costituita dai componenti seguenti. Alcune applicazioni potrebbero non richiedere tutti i componenti elencati qui.

Pannelli solari e connettività

I pannelli solari sono una fonte di energia rinnovabile. In genere, un pannello solare usa un gateway per connettersi a un'applicazione IoT Central. Potrebbe essere necessario creare il bridge di dispositivi IoT Central per connettere i dispositivi che non possono connettersi direttamente. Il bridge di dispositivi IoT Central è una soluzione bridge open source.

Piattaforma IoT Central

Quando si crea una soluzione IoT, Azure IoT Central semplifica il processo di compilazione e consente di ridurre il carico di lavoro e i costi di gestione, operazioni e sviluppo IoT. Con IoT Central è possibile connettersi, monitorare e gestire facilmente gli asset IoT su larga scala. Dopo aver connesso i pannelli solari a IoT Central, il modello di applicazione usa funzionalità predefinite, ad esempio modelli di dispositivo, comandi e dashboard. Il modello di applicazione usa anche l'archiviazione IoT Central per scenari di percorsi ad accesso frequente, ad esempio il monitoraggio dei dati dei contatori quasi in tempo reale, l'analisi, le regole e la visualizzazione.

Opzioni di estendibilità per la compilazione con IoT Central

La piattaforma IoT Central offre due opzioni di estendibilità: esportazione dei dati e API. I clienti e i partner possono scegliere tra queste opzioni per personalizzare le proprie soluzioni per esigenze specifiche. Ad esempio, usare l'esportazione dei dati per inviare dati di telemetria ad Azure Data Lake Archiviazione (ADLS). Usare ADLS per la conservazione dei dati a lungo termine e altri scenari di archiviazione di percorsi ad accesso sporadico, ad esempio l'elaborazione batch, il controllo e la creazione di report.

In questa esercitazione apprenderai a:

• Creare un'app per pannelli solari
• Esaminare l'applicazione
• Pulire le risorse

Prerequisiti

Una sottoscrizione di Azure attiva. Se non si ha una sottoscrizione di Azure, creare un account gratuito prima di iniziare.

Creare un'applicazione di monitoraggio del pannello solare

Per creare l'applicazione IoT Central:

1. Passare alla pagina Crea applicazione IoT Central nel portale di Azure. Se richiesto, accedere con l'account di Azure.

2. Immettere le informazioni seguenti:

   Campo	Descrizione
   Subscription	La sottoscrizione di Azure da usare.
   Gruppo di risorse	Il gruppo di risorse da usare. è possibile creare un nuovo gruppo di risorse o selezionarne uno esistente.
   Nome risorsa	Nome di risorsa di Azure valido.
   URL applicazione	Sottodominio URL per l'applicazione. L'URL di un'applicazione IoT Central è simile a https://yoursubdomain.azureiotcentral.com.
   Modello	Monitoraggio intelligente dell'alimentazione
   Area	L’area di Azure da usare.
   Piano tariffario	Piano tariffario da usare.

3. Selezionare Rivedi e crea. Selezionare quindi Crea.

Quando l'app è pronta, è possibile accedervi dal portale di Azure:

Per altre informazioni, vedere Creare un'applicazione Azure IoT Central.

Esaminare l'applicazione

Le sezioni seguenti illustrano le funzionalità principali dell'applicazione:

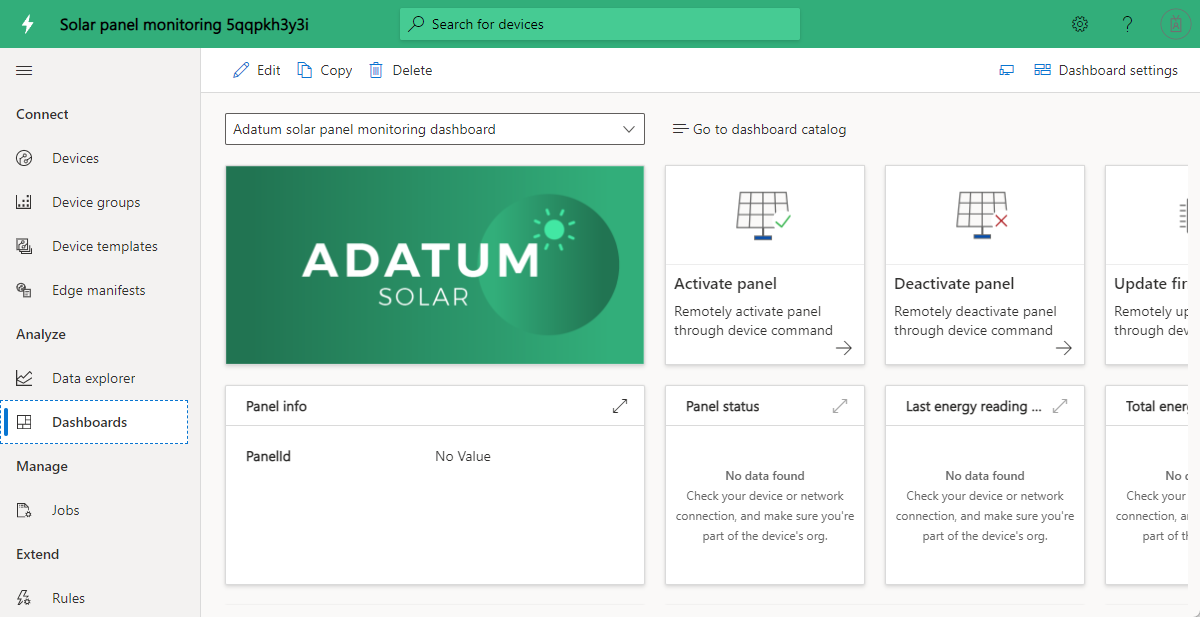

Dashboard

Dopo aver distribuito il modello di applicazione, è possibile esplorare l'applicazione. L'applicazione include un dispositivo contatore intelligente di esempio, un modello di dispositivo e un dashboard.

Adatum è una società fornitrice di energia fittizia che monitora e gestisce pannelli solari. Nel dashboard di monitoraggio del pannello solare sono presenti le proprietà del pannello solare, i dati e i comandi di esempio. Questo dashboard consente all'utente o al team di supporto di completare le attività seguenti, prima che eventuali problemi richiedano risorse di supporto aggiuntive:

• Esaminare le informazioni sul pannello più recenti e la posizione di installazione sulla mappa.
• Controllare lo stato del pannello e lo stato della connessione.
• Esaminare le tendenze relative alla generazione di energia e alla temperatura per rilevare modelli anomali.
• Tenere traccia della generazione di energia totale ai fini della pianificazione e della fatturazione.
• Attivare un pannello e aggiornare la versione del firmware, se necessario. Nel modello i pulsanti di comando mostrano le funzionalità possibili senza inviare comandi reali.

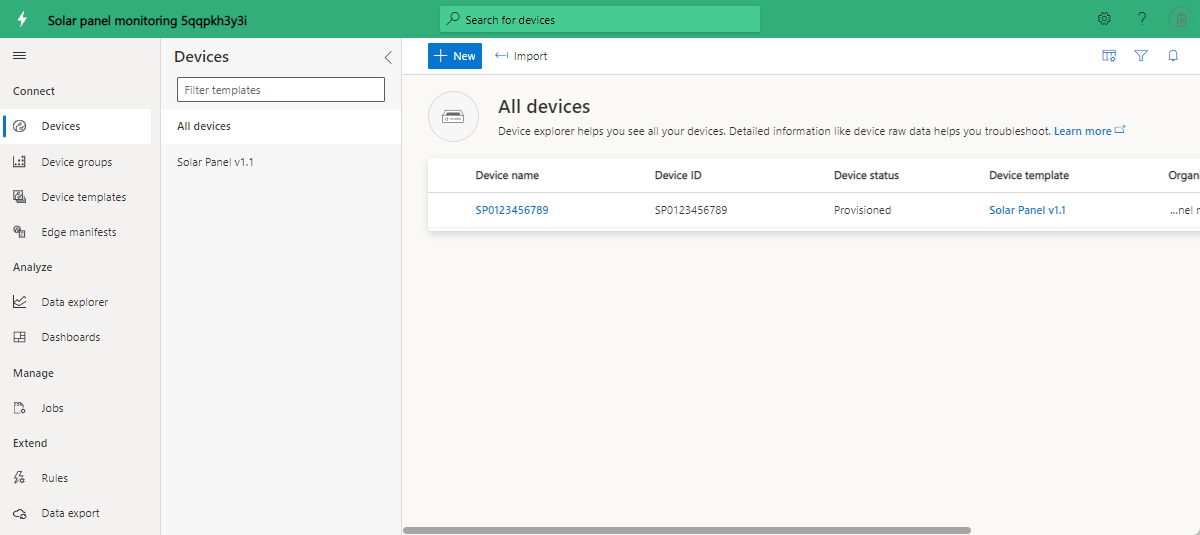

Dispositivi

L'app include un dispositivo pannello solare di esempio. Per visualizzare i dettagli del dispositivo, selezionare Dispositivi.

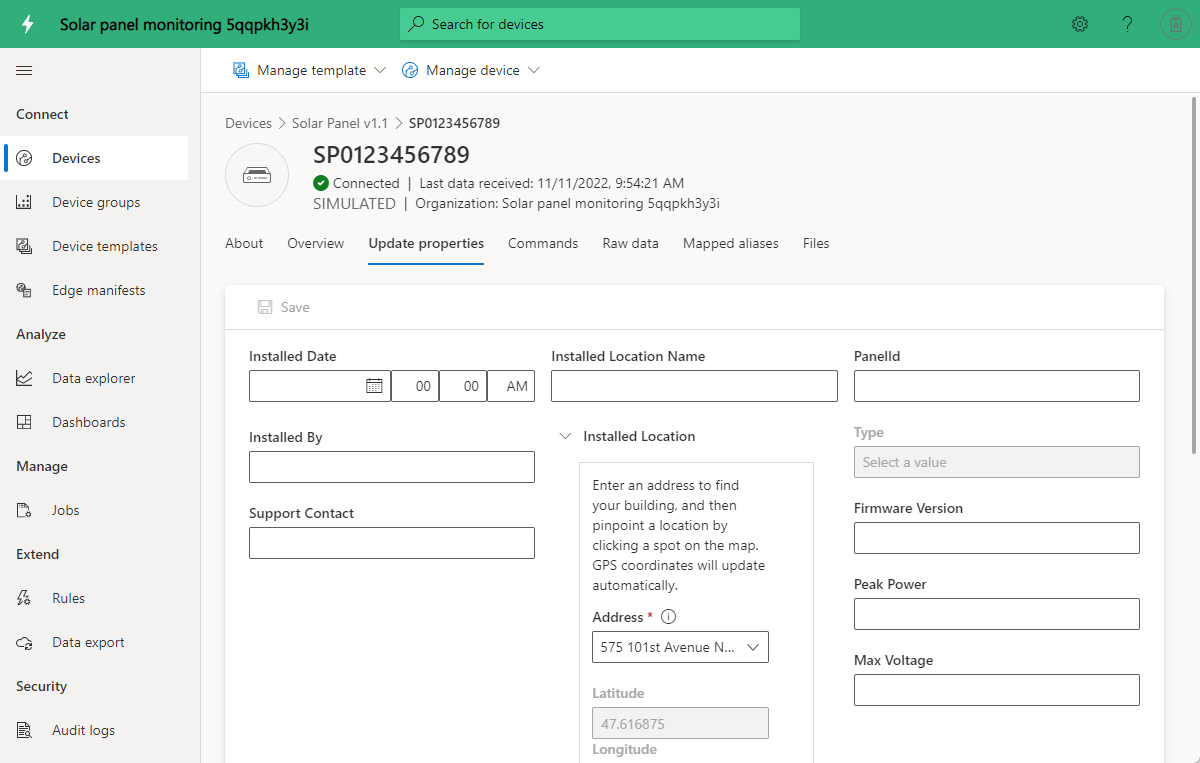

Selezionare il dispositivo di esempio SP0123456789. Nella scheda Aggiorna proprietà è possibile aggiornare le proprietà scrivibili del dispositivo e visualizzare un oggetto visivo dei valori aggiornati nel dashboard.

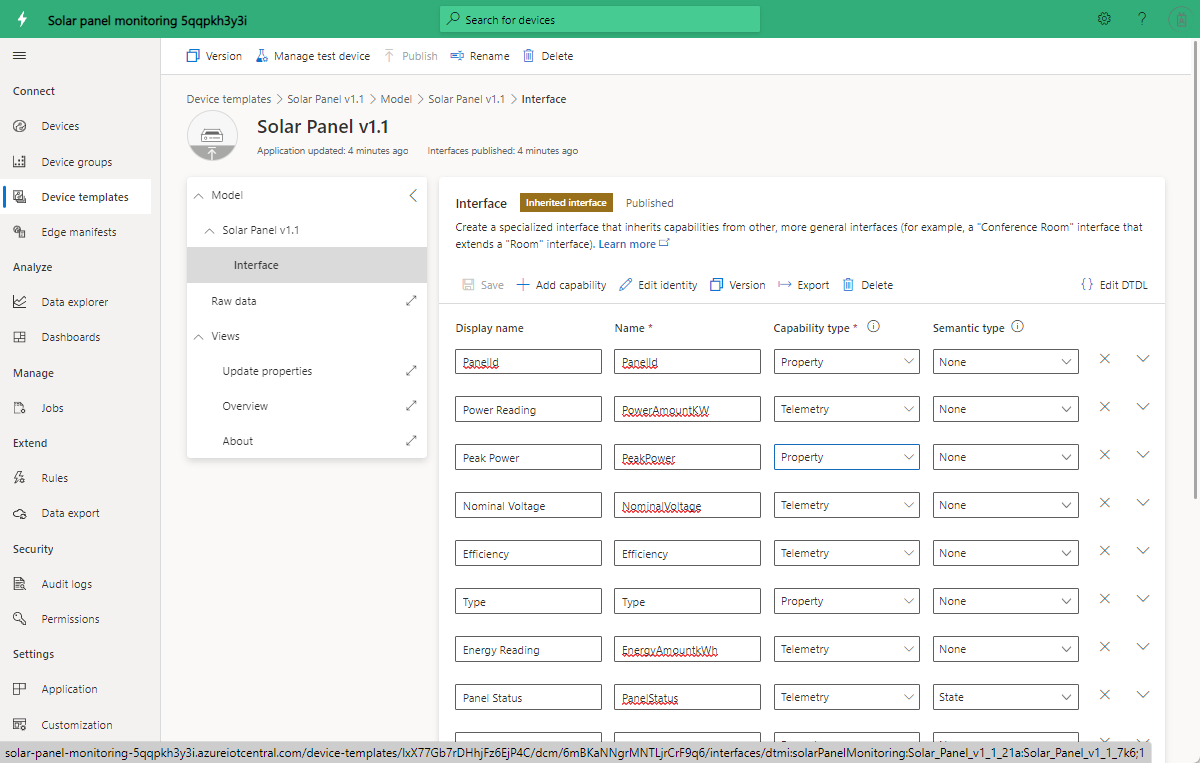

Modello di dispositivo

Per visualizzare il modello di dispositivo del pannello solare, selezionare la scheda Modelli di dispositivo. Il modello dispone di interfacce predefinite per dati, proprietà, comandi e viste.

Personalizzare l'applicazione

Gli amministratori possono modificare le impostazioni per personalizzare l'esperienza utente nell'applicazione.

Selezionare Aspetto personalizzazione>e quindi:

• Per impostare l'immagine del logo masthead, selezionare Cambia.
• Per impostare l'immagine dell'icona del browser visualizzata nelle schede del browser, selezionare Cambia.
• In Colori del browser è possibile sostituire i colori predefiniti del browser aggiungendo codici di colore esadecimali HTML. Per altre informazioni sulla notazione dei colori per i valori HEX, vedere l'esercitazione sui colori HTML W3Schools.

È possibile modificare l'immagine dell'applicazione nella pagina Gestione applicazioni>.

Pulire le risorse

Se non si prevede di continuare a usare questa applicazione, è possibile eliminarla:

1. Nell'applicazione Azure IoT Central passare a Gestione applicazioni>.
2. Selezionare Elimina e quindi confermare l'azione.
