Il numero di miniport virtuali esposti da un driver intermedio MUX può essere diverso dal numero di adattatori fisici inferiori collegati al driver. Un driver intermedio MUX espone miniport virtuali in una relazione uno-a-n, n-a-uno o anche una relazione m-to-n con schede sottostanti. Questa varietà comporta binding interni e percorsi di dati complessi.
In una configurazione uno-a-n, un singolo driver intermedio MUX può essere associato a molti adattatori fisici sottostanti. I driver di trasporto si associano al miniport virtuale del driver intermedio MUX nello stesso modo in cui si associano a miniport non virtuali. Il driver intermedio MUX ripacchetta e inoltra tutte le richieste e invia i pacchetti al driver intermedio per una connessione specifica. Un driver LBFO (Load Balancing Failover) è un esempio di questo tipo di driver intermedio MUX.

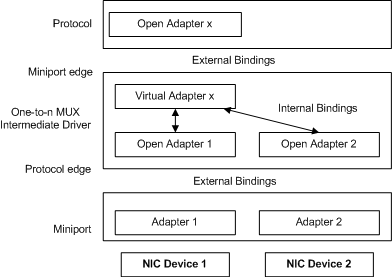

La figura seguente illustra una configurazione di driver intermedio MUX uno-a-n.
In una configurazione da n a uno, un driver intermedio MUX può esporre molti miniport virtuali per una singola scheda fisica di seguito. I driver di protocollo sovrastanti si collegano a questi miniport virtuali del driver intermedio MUX nello stesso modo in cui si collegano ai miniport non virtuali. Il driver intermedio MUX gestisce le richieste e gli invii inviati al driver per connessioni specifiche in ogni miniport virtuale. Il driver ripacchetta e trasferisce queste richieste e le invia verso il driver miniport NDIS per l'adattatore fisico associato.

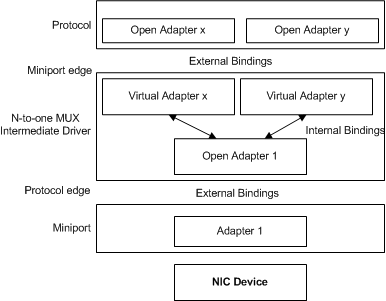

La figura seguente illustra una configurazione del driver intermedio MUX n-to-one.
I driver intermedi MUX richiedono una DLL di notifica dell'oggetto. Quando viene inizializzato un driver intermedio MUX, le associazioni vengono determinate dalla configurazione stabilita dalla DLL dell'oggetto notify. Per altre informazioni sull'installazione dei driver intermedi MUX, vedere Installazione del driver intermedio MUX.
L'elenco seguente descrive esempi di driver intermedi MUX da n a uno:
802 e reti LAN virtuali proprietarie sono tecnologie che possono essere implementate come driver intermedi simili all'esempio MUX.
L'esempio di driver intermedio MUX è un driver intermedio MUX n-a-1. MUX crea più miniport virtuali sovrapposti sopra un singolo adattatore miniport sottostante.
